电脑DIY 篇三十二：机箱也能玩涂鸦，用爱国者炫影5涂鸦版打造“Only one”

DIY，除了硬件的自由搭配，还有外形的自主改造。其中后者，通常是使用各厂商设计好的灯条、RGB风扇、水管、散热器，等等。说到底，还是硬件的搭配。那么今天介绍的玩法，就不一样了。

它是采用涂鸦的方式，自由设计、白概念机箱前面板的图案，同时支持ARGB的神光同，非常酷炫。他就是：爱国者炫影5涂鸦版机箱。一个集美貌和才华于一身，价格又很实惠的，充满DIY趣味的机箱。

首先进入DIY主机必不可少的配件搭配环节，一套DIY主机不但要有与众不同的外观，而且还需要性能来作为最基础的支撑点的，那么这次装机作业的配置到底是什么呢？

处理器：AMD R5 5600X

主 板：华硕TUF GAMING B560M-PLUS WIFI 重炮手

固 态：威刚XPG SX8200PRO 1T

内 存：芝奇焰光戟DDR4 3600 8*2 16G

显 卡：华硕TUF RTX 3070 08G

机 箱：爱国者炫影5 涂鸦版

电 源：威刚XPG魔核600

不知不觉锐龙系列从推出以来陪伴玩家走过了整整4年时间，从RYZEN ZEN1到现在的ZEN3，AMD不断在自我改进和创新。在新架构的支持下这代ZEN3结构5600X处理器确实给玩家们带来不少的惊喜，特别是弥补了单核上弱于对手的这点，在多核上更成熟成为了中端家用处理器上值得入手的一颗处理器。这次装机也不例外，毕竟DIY嘛讲究的更多的是随心搭配，选自己喜欢的就对了。

主板也是搭配了这张华硕TUF GAMING B560M-PLUS WIFI 重炮手。B550芯片该有的功能基本都齐全的，所以在使用上是足够满足日常使用了。

显卡使用的型号和主板是一样的，也同样是华硕TUF 系列的RTX 3070 O8G。

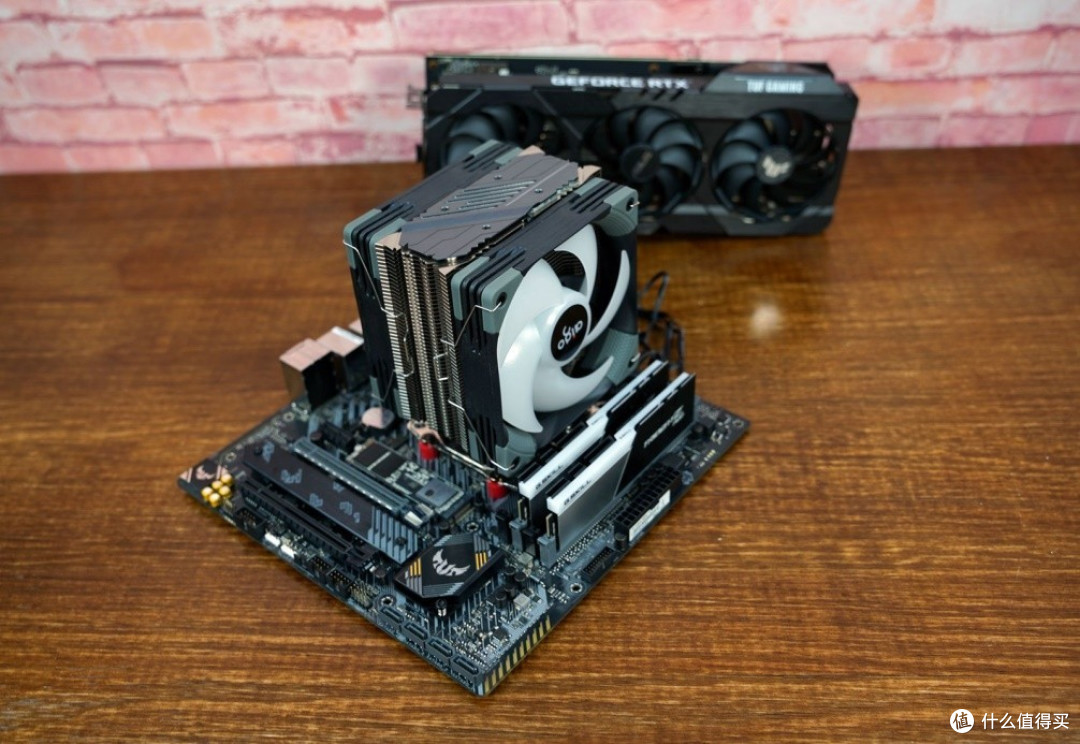

DIY装机的三大件也了解完了，那么现在进入装机环节。这次使用的散热是单塔风冷，对于一颗65W功耗的处理器来说是完全足够的了，毕竟这代处理器在性能上的提升就不用再浪费口舌去叙述了，而在降低温度与功耗上其实AMD也做出了调整，比如使用上主板BIOS里的PBO2精确增压超频。这是AMD为新手玩家而准备的超频功能，作用类似于NVIDIA的Boost 4.0。它能在安全的电压、安全的温度之内尽可能的增加处理器功耗，突破功耗墙限制，让处理器运行在更高的频率上，发挥出更强的性能。

内存使用的是双通道DDR4 3600频率的焰光戟，总容量是现在DIY主机的标配8G*2 16G。一般使用直接开启自动超频达到官超的3600频率足够应付现在所有游戏的需求了，毕竟B550主板是开放双超的（处理器超频和内存超频），AMD的主板确实是非常良心的主板设定。而且这代锐龙处理器还降低内存延迟，真的是无可挑剔了。

TUF GAMING B560M-PLUS WIFI 重炮手主板的采用的是双M.2卡槽，第一个M.2插槽开放了PCIe4.0固态的支持（同时也兼容PCIe3.0固态的使用），第二个M.2插槽是支持PCIe3.0 固态使用。固态选择大容量的1TB版，以后等PCIe4.0固态的价格下降了再入手一根PCIe4.0的固态组成双M.2固态。

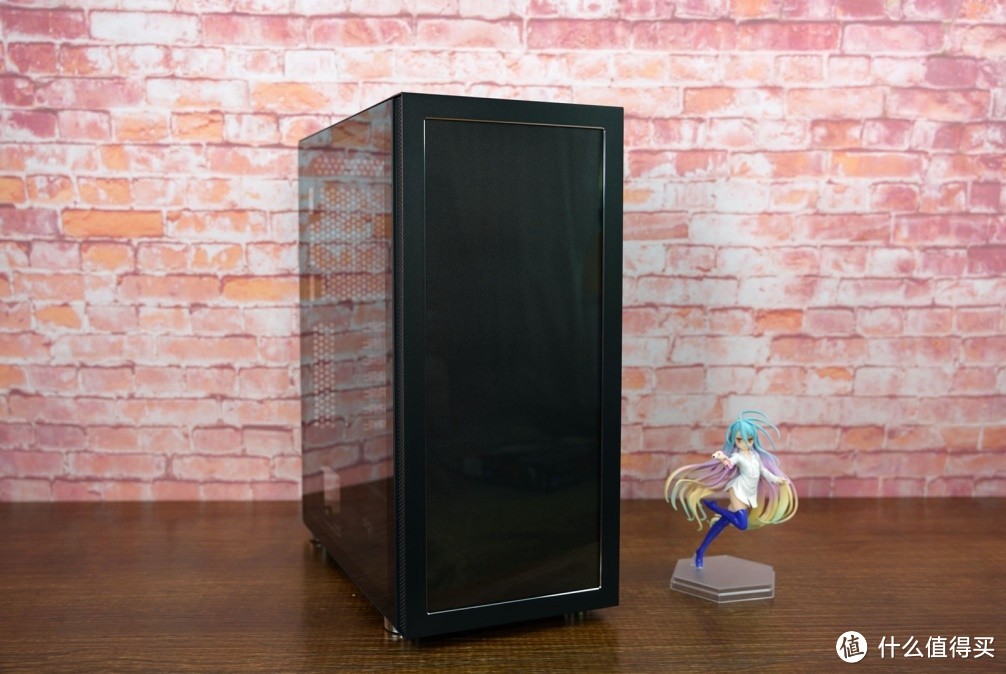

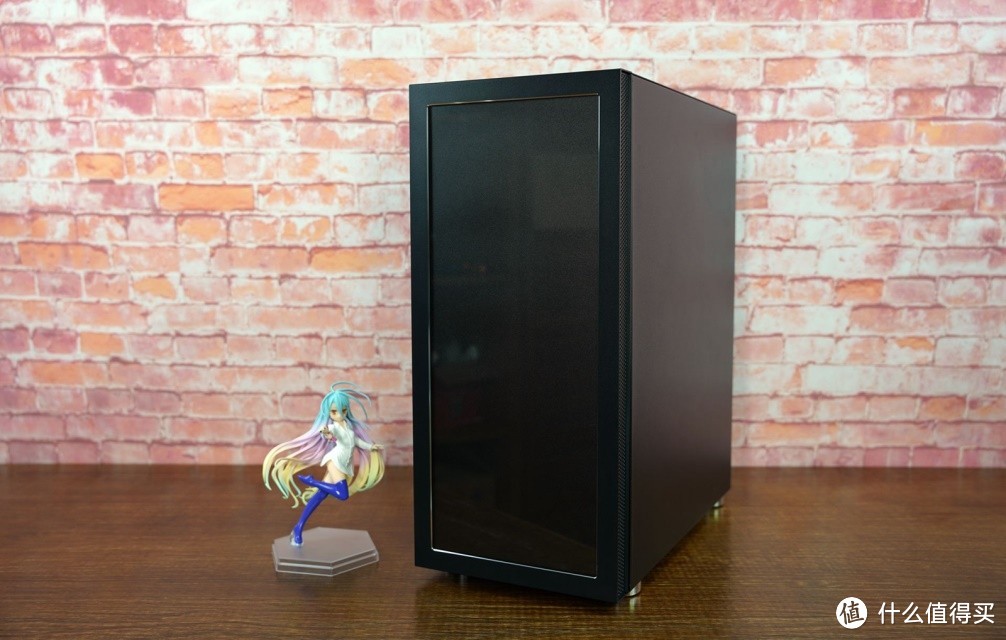

这次机箱使用的来搞点新动作，这里先卖个关子，首先来看下这次使用的这款爱国者炫影5 涂鸦版整个箱体属于ATX箱型，因为无论安装性还是兼容性和散热性还是ATX比较好，入手机箱肯定从兼容性和散热性下手考虑，然后再是外观颜值了。箱体的外观和炫影5可以说是一样的，前置和右侧是玻璃面板设计，在旧的炫影机箱的基础上增强了机箱对于硬件的兼容。

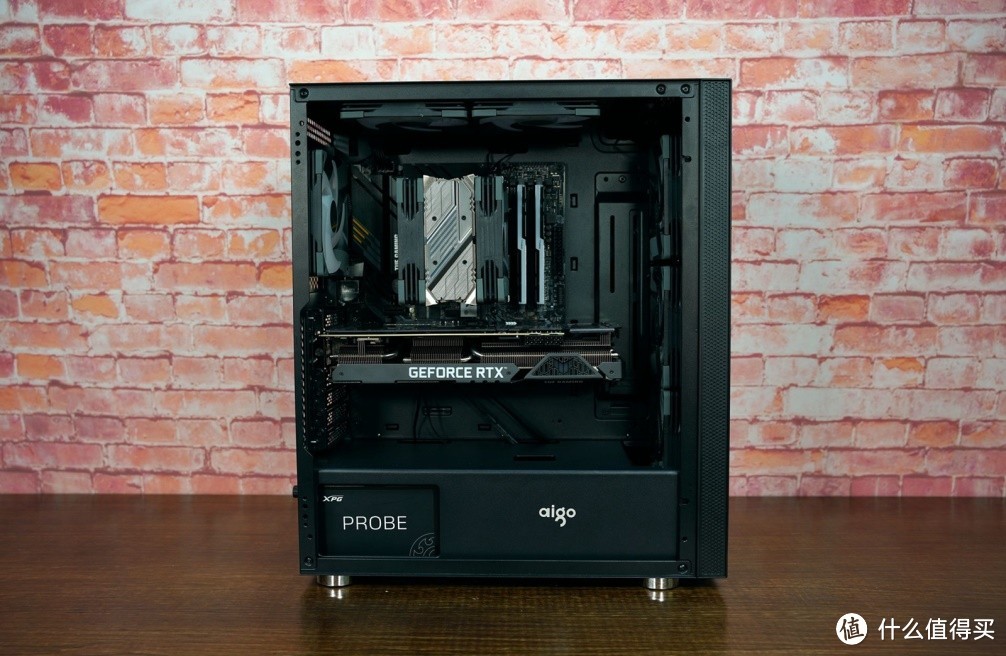

从装机上可以看到，做出了调整的箱体内部，支持360/280/240/120等多种散热搭配方案。机箱一共可以布置6个120MM的散热风扇。那么这次装机所安装的机箱风扇---爱国者续新推出的银河T3。

可以从包装外盒看到这款机箱风扇的基本参数，衡量机箱风扇参数优与劣无非就是转速、风量、风压、风噪这四个参数。银河T3采用了主流的FDB轴承，供电电压为12V的FAN供电和5V（3针）LED灯效供电，风扇最高转速为2000RPM并支持主板的PWM调速用以控制转速和降低风扇，这款风扇最大风量值可达到56.5CFM，风压为2.28mmH2O，风噪控制在最大30dBA，作为一款RGB风扇来说整体参数还是非常不错的。

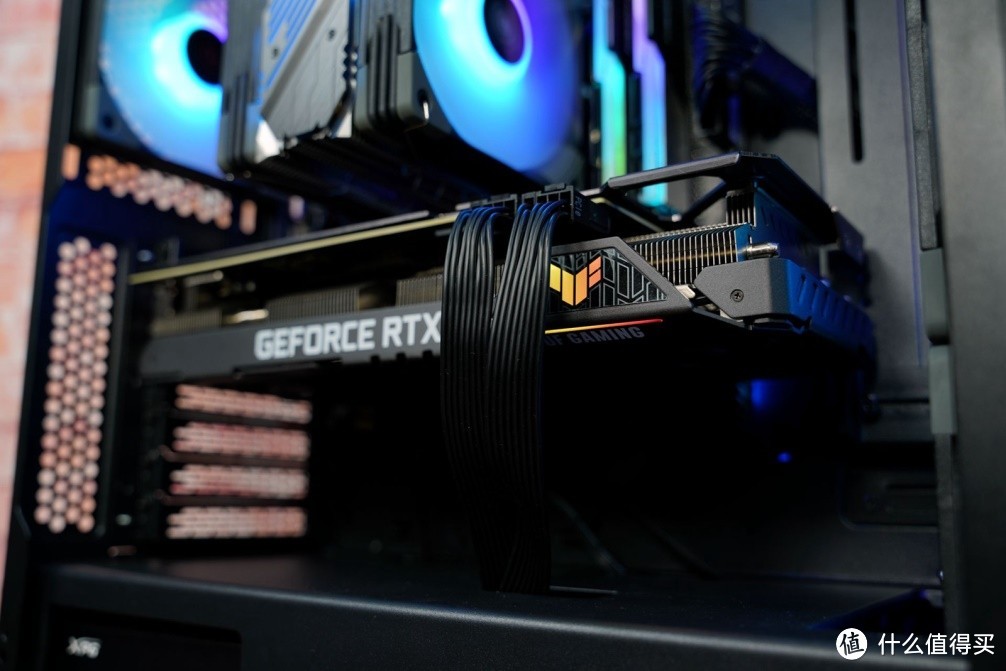

对于显卡限长的支持为360MM，可以看到三风扇300MM长度的RTX3070显卡安装进去还是很有富余的。

在处理器散热限高上，160MM的兼容高度，对于这款单塔散热来说那就是洒洒水的事情。

在电源使用上，大概使用多大瓦数其实也是需要有必要知道一下的，当然了装机资金预算充足的情况下的另说，往大瓦数买就对了。这次在选用电源的时考虑到性价比和供电稳定两方面，要是在电源资金不是很充足的情况下可以考虑这款威刚XPG魔核直出非模组电源。5600X的功耗是65W，就算满载撑死也就100W左右，这代锐龙的功耗控制的非常好加上RTX3070显卡的非公版的待机功耗平均为19W左右，平均满载功耗为252W左右。加上其他乱七八糟的功耗整机不超过400W功耗，所以说600W电源也是可以带的了，要是想更好的话可以选择650~750W之间的电源，当然了这些也是看处理器的功耗的。

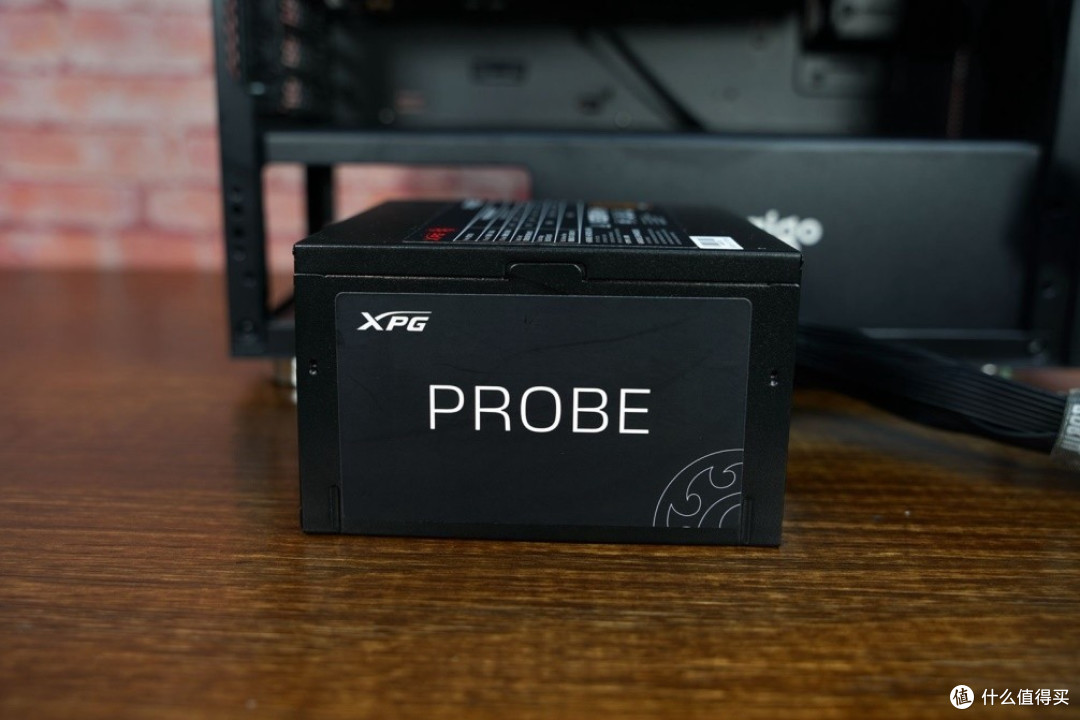

电源使用120MM静音PWM智能温控风扇，非模组直出设计，大部分线材采用个的是更容易布线的扁平线材设计。提供的对应的线材分别是：24P主板供电，6+2*2的显卡8P供电，4+4的CPU 8P供电和SATA硬盘+D口供电*2，足以满足这次装机的需求了。电源最大瓦数可以达到600W的供电。

89%的转化率接近于90%金牌电源，全电压支持。魔核600W采用5种安全保护设计（过压、过功率、短路、低压、过温）搭配上单路12V设计，对于整套主机硬件的保护还是可圈可点的。

好了装机基本完成了，接下来折腾下最后一道至关重要的工序。也是和DIY很有关联的一个小彩蛋插曲。

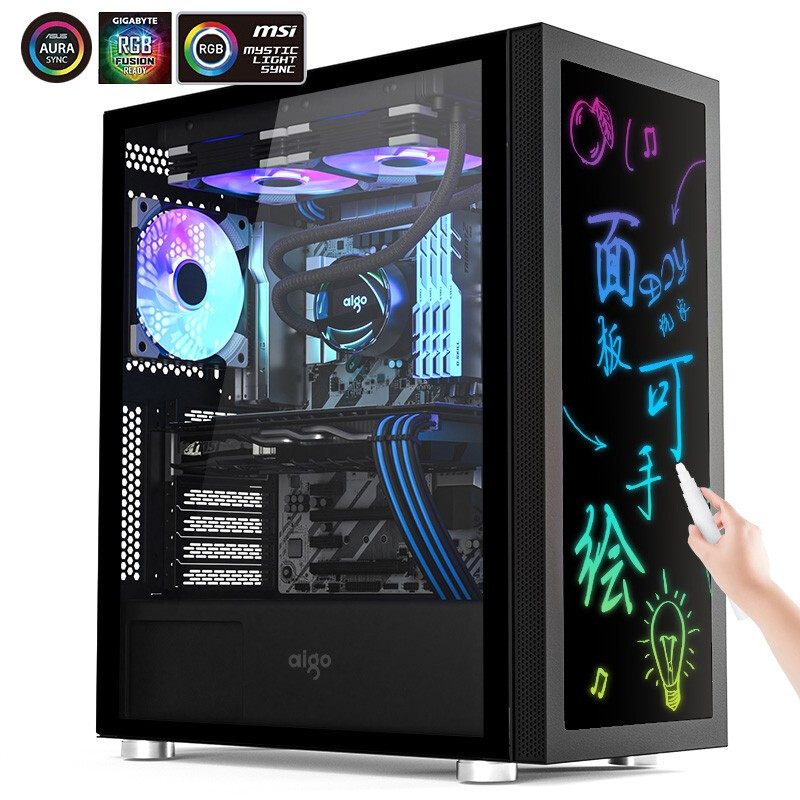

官方标配绘图工具，也就是一根笔，直接拿笔在机箱前面板画就可以。在面板里面布有RGB灯条，具体什么原理也没弄懂。总之画过之后，灯条就会相应的留下图案，并且发光。建议主板买华硕带ARGB（5V 3针）的，这样可以支持神光同步。

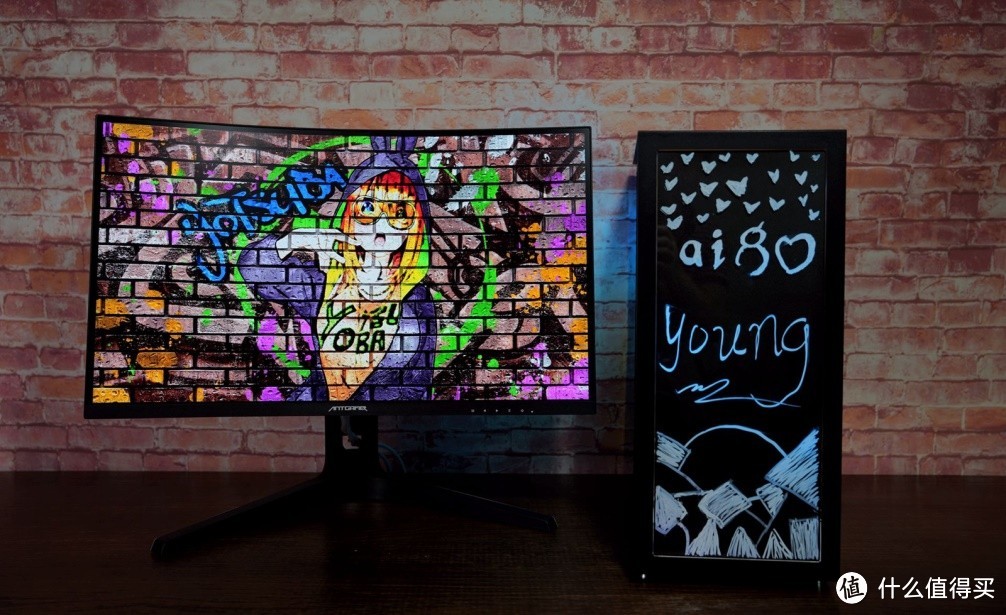

面板上手绘涂鸦的图案可以跟随着整机的不同光效营造出不同的颜色氛围，这个设计和固有的面板设计真的有很大的差别，也符合了DIY的精神，还考研动手能力，需要一点艺术细胞哈哈哈。看我画得还可以吧！

再配合上硬件的上的灯效，颜值上也是爆表的。

主机的整体颜值完成了，那么最后再来看下整体的性能表现，鲁大师综合性能1397695。鲁大师光追得分为78394。

3D MARK DX12 4K和2K的综合性能评估。

3D MARK的DX11 4K和2K的综合性能评估。

3D MARK 光追性能综合评估。

总结好了，这次DIY装机作业分享也到此基本接近尾声。接下来谈谈这次的装机心得吧，首先是性能方面，R5 5600X+RTX 3070的性能按照评测软件的评分来看基本是处于中高端主机行列了，完全可以很好的满足日常游戏的需求。

至于在主机整体的外观上，采用了新颖的手绘面板设计的的爱国者炫影5 涂鸦版ATX机箱，融合时尚的涂鸦元素，完全发挥出DIY的动手精神，画出自己喜欢的图案更具个性化的DIY色彩，再搭配上面板上的RGB氛围灯效在视觉层次效果上和原来的固有模式有非常大的差别。
