灵动岛和电芯状态搬进App，拆解安克Zolo 55W一探内部设计

前言

安克近期推出了旗下首批获得2026新国标3C认证的Anker Zolo 55W自带线移动电源。

相关阅读：安克新国标充电宝正式上架，支持华为小米双私有快充

这款拥有20000mAh大容量的产品，主打55W全协议快充，兼容UFCS、PD、QC、AFC、FCP、SCP以及小米澎湃秒充灯诸多协议，兼容市面多数机型快充，无论用户使用哪种阵营的手机，都能享受到满速的快充体验。

在设计上，产品配备双USB-C编织自带线，同时支持双路同时快充，可满足多设备同时快充回血。

此外，该产品接入了苹果灵动岛交互与专属App智能监控，结合安克智能盾3.0，让充电状态和电池健康全程可视，安全守护更加直观。

熙文，充电头网就为大家带来这款全能型新国标移动电源的详细拆解，看看其内部做工与用料究竟如何。

产品外观

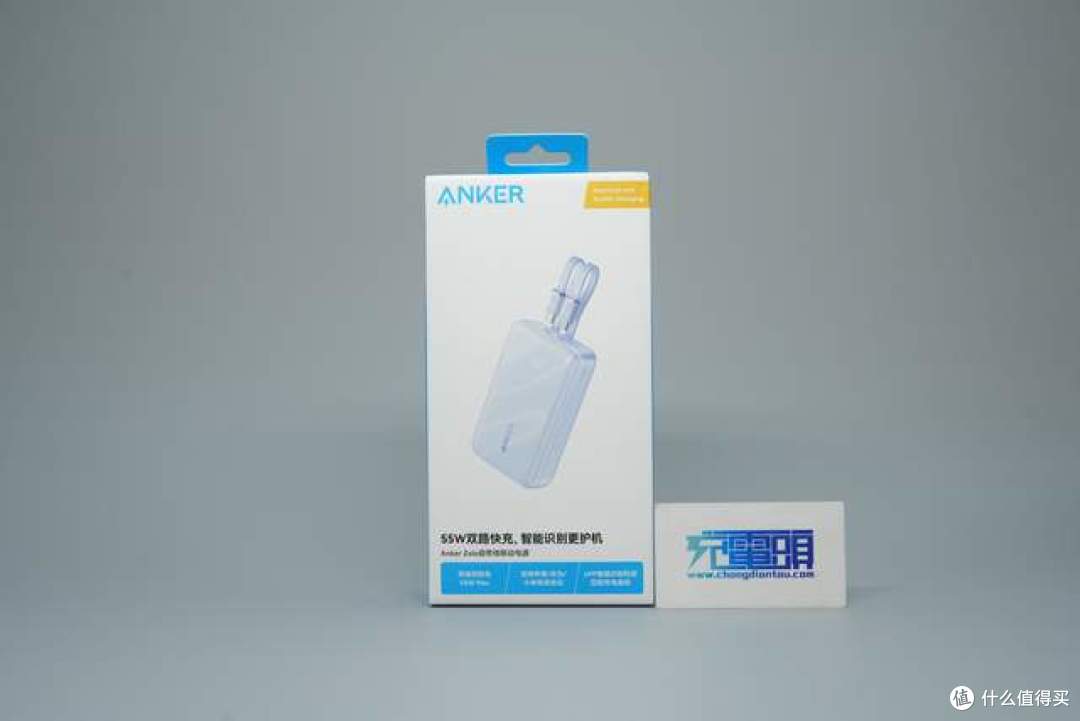

包装盒延续了安克家族式的蓝白拼色设计，正面印有安克LOGO、产品外观图以及55W双路快充、支持苹果/华为/小米快充协议、APP智能识别机型三大核心卖点。

包装盒背面印有产品详细参数信息，这里我们到后续实物环节再介绍。

打开包装，内部包含了安克移动电源本体，以及一份产品说明书和保修卡片。

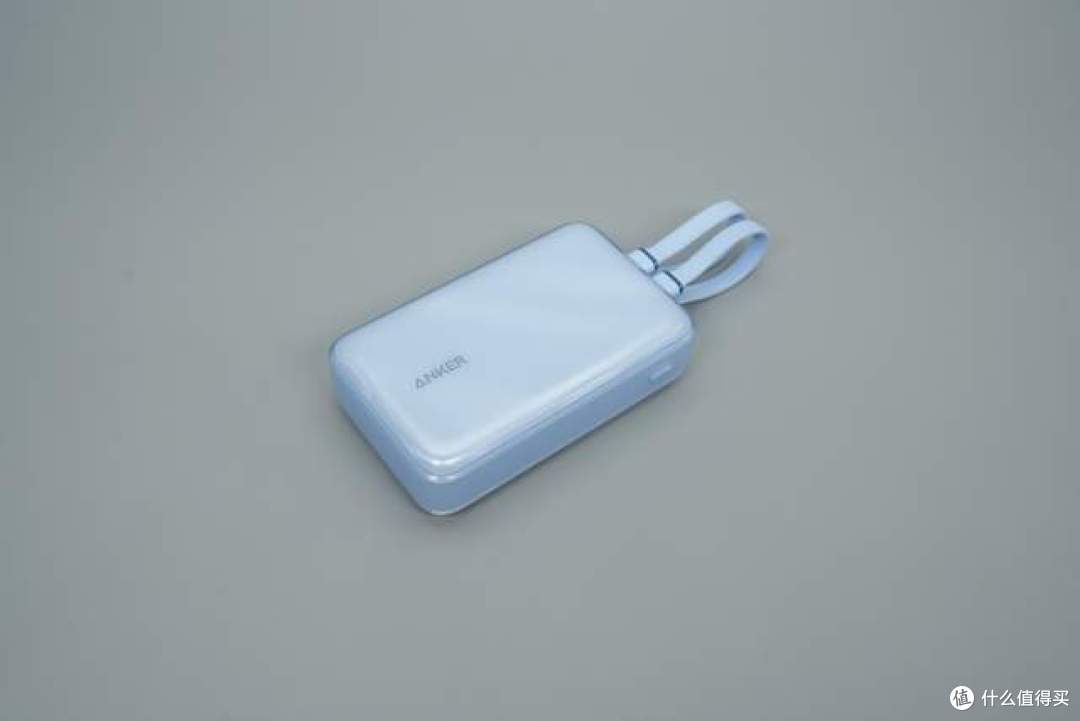

本次拆解的款式采用清新的浅蓝色配色，正面采用了高光亮面材质，并伴有水波纹的起伏设计，光影效果营造出独特的立体感。

移动电源顶部自带了两根编织Type-C快充数据线，线材粗壮结实，不仅能为产品充电，还能作为便携提手。

拉近镜头，可以看到正面外壳的光泽度极高，边缘过渡圆滑，外观精致。

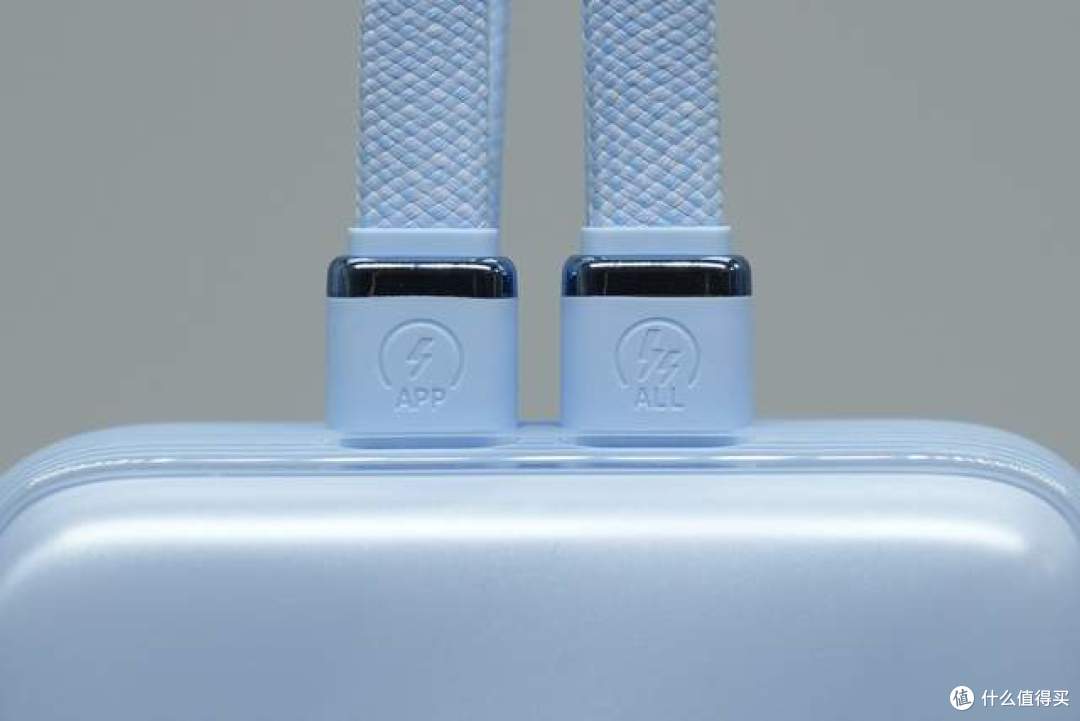

自带线端子头部分采用了金属质感的亮银色点缀，并分别刻有APP、ALL字样，细节拉满，提示用户标有APP的线缆可用于产品互联信息查询。

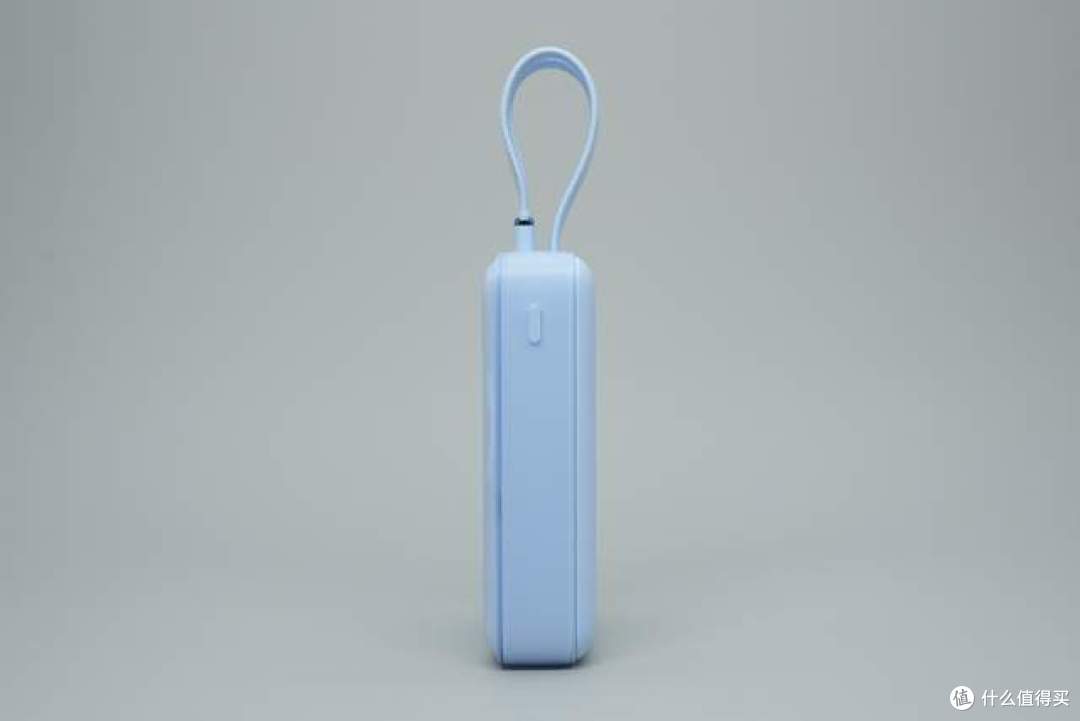

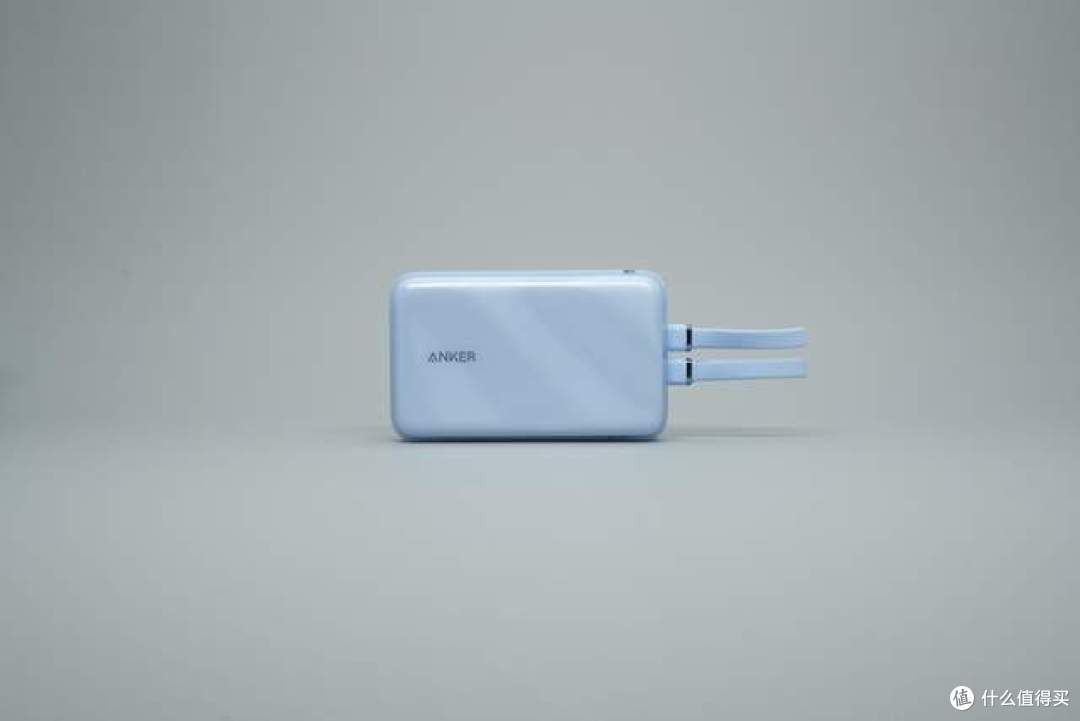

移动电源侧面为条纹设计，增加了防滑性。侧边还设有一颗跑道圆形的电源按键。

机身侧面采用半透明条纹边框，为电源按键营造出悬浮般视觉效果，提升整体的立体感与精致度。

另一侧配备了1A1C两个物理接口，加上顶部的两根自带线，组成了3C1A的多口输出。

接口面板特写，上方为一个USB-A接口，下方为一个USB-C接口，胶芯均为安克标志性的蓝色。

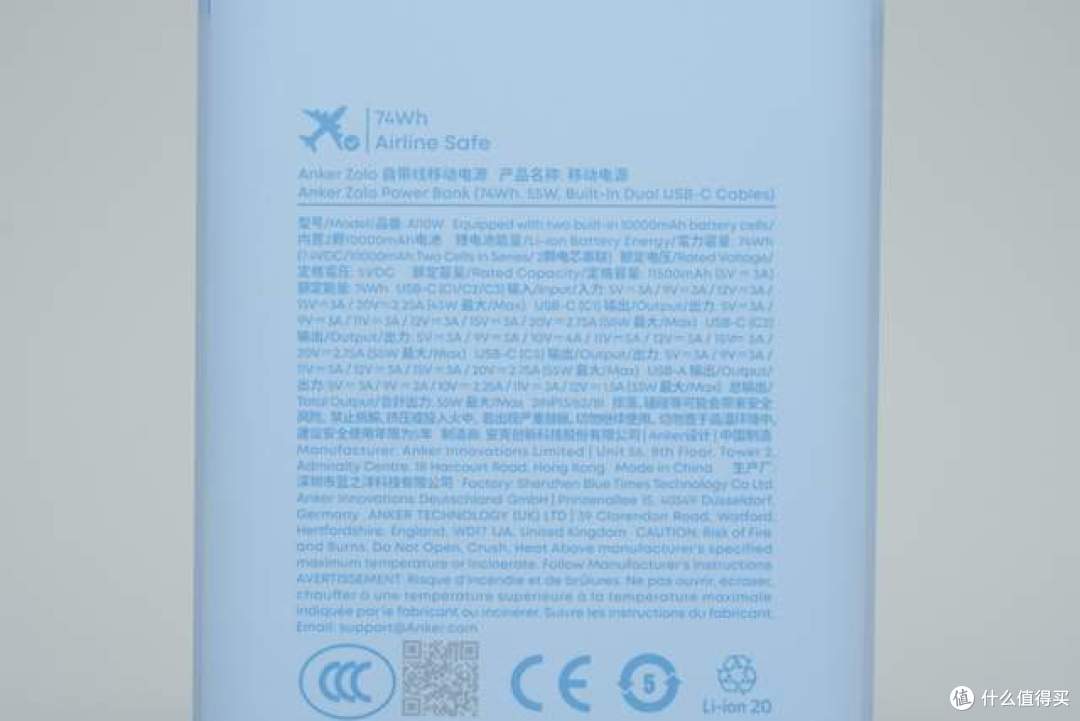

产品背面印有详细的产品参数。

产品详细参数如下：

Anker Zolo 自带线移动电源

型号： A110W

锂电池能量： 74Wh (7.4VDC / 10000mAh 2 颗电芯串联)

额定电压：5VDC

额定容量：11500mAh (5V 3A)

额定能量：74Wh

USB-C (C1/C2/C3) 输入： 5V 3A / 9V 3A / 12V 3A / 15V 3A / 20V 2.25A (45W 最大)

USB-C (C1) 输出： 5V 3A / 9V 3A / 11V 3A / 12V 3A / 15V 3A / 20V 2.75A (55W 最大)

USB-C (C2) 输出： 5V 3A / 9V 3A / 10V 4A / 11V 5A / 12V 3A / 15V 3A / 20V 2.75A (55W 最大)

USB-C (C3) 输出： 5V 3A / 9V 3A / 11V 5A / 12V 3A / 15V 3A / 20V 2.75A (55W 最大)

USB-A 输出： 5V 3A / 9V 2A / 10V 2.25A / 11V 3A / 12V 1.5A (33W 最大)

总输出： 55W

制造商： 安克创新科技股份有限公司

生产厂： 深圳市蓝之洋科技有限公司

该产品通过新国标3C认证

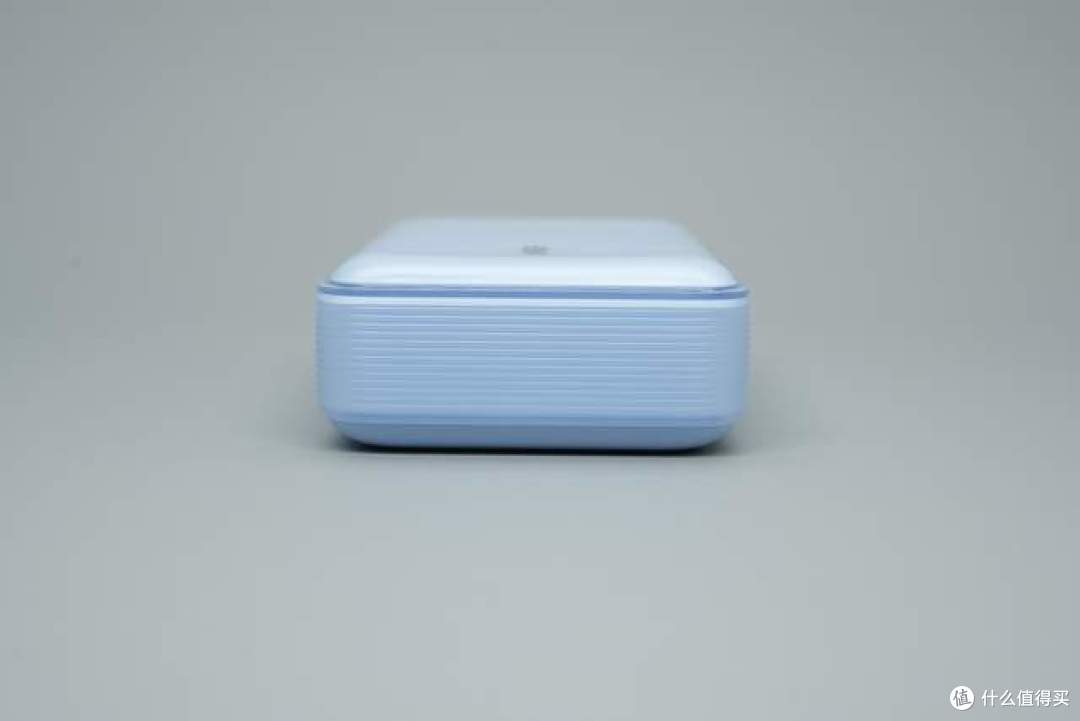

底部没有任何开孔。

两根USB-C自带线材根部进行了加固处理，具有良好的抗弯折能力。

两条自带线端子上分别印有C1 IN/OUT和C2 IN/OUT，均支持双向快充。

线材收纳槽特写，采用卡扣式设计，可将线材端子牢牢固定在槽内。

产品尺寸重量

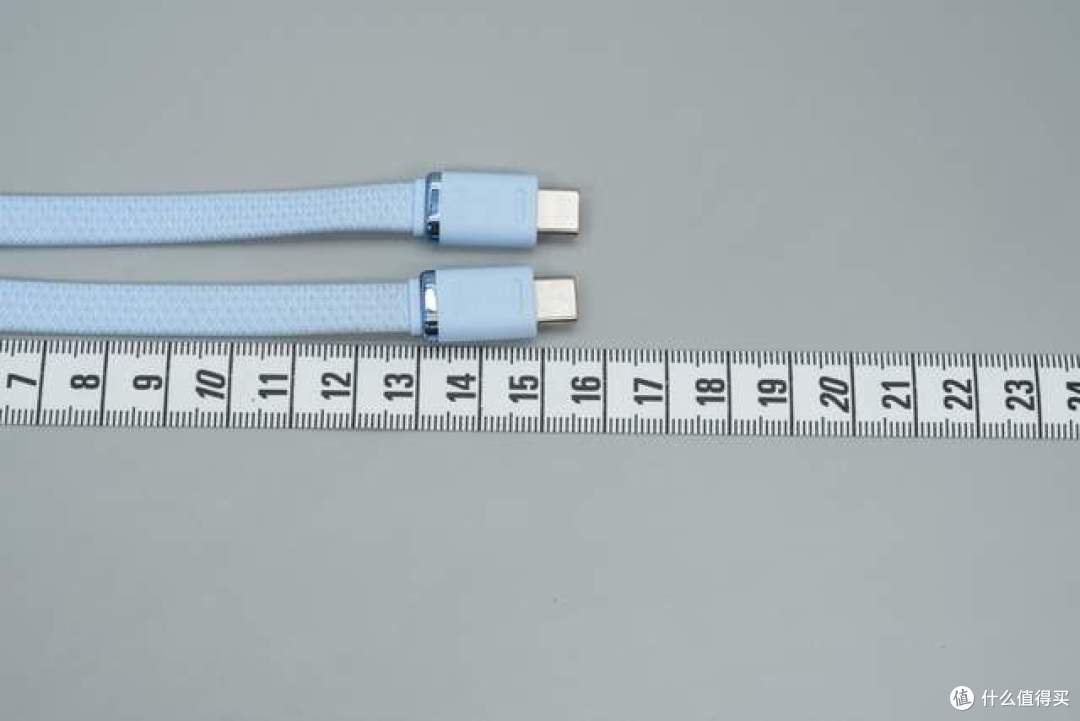

实测自带线长度约为14.5cm，满足日常充电需求。

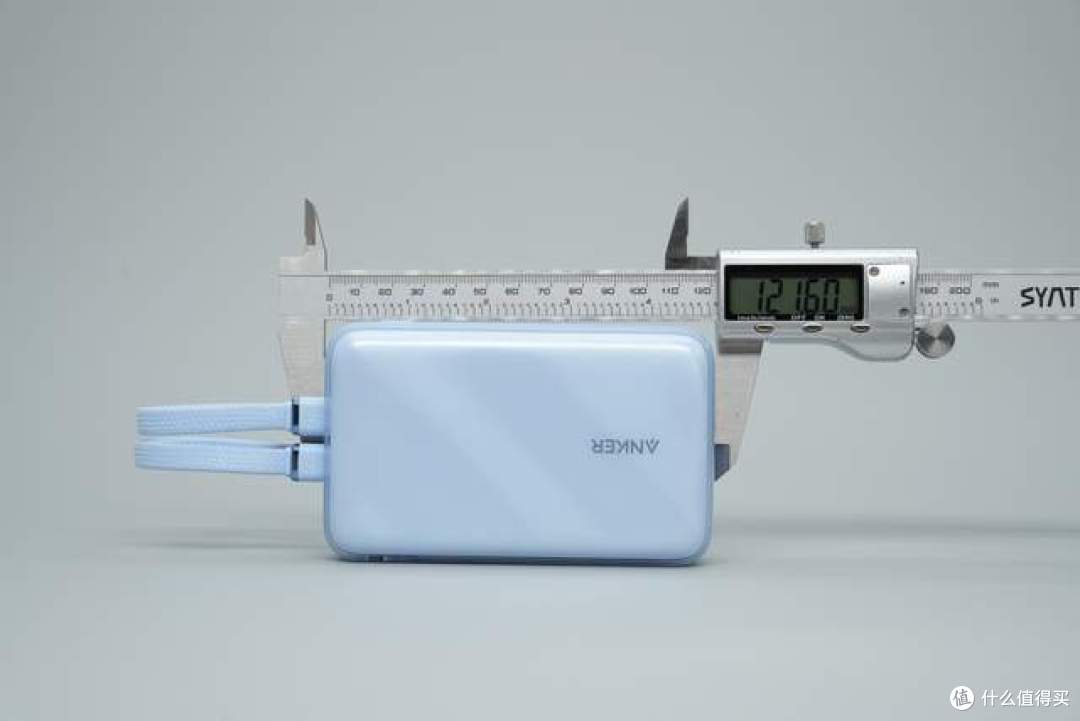

使用游标卡尺测得移动电源机身长度约为121.60mm。

机身宽度约为74.16mm。

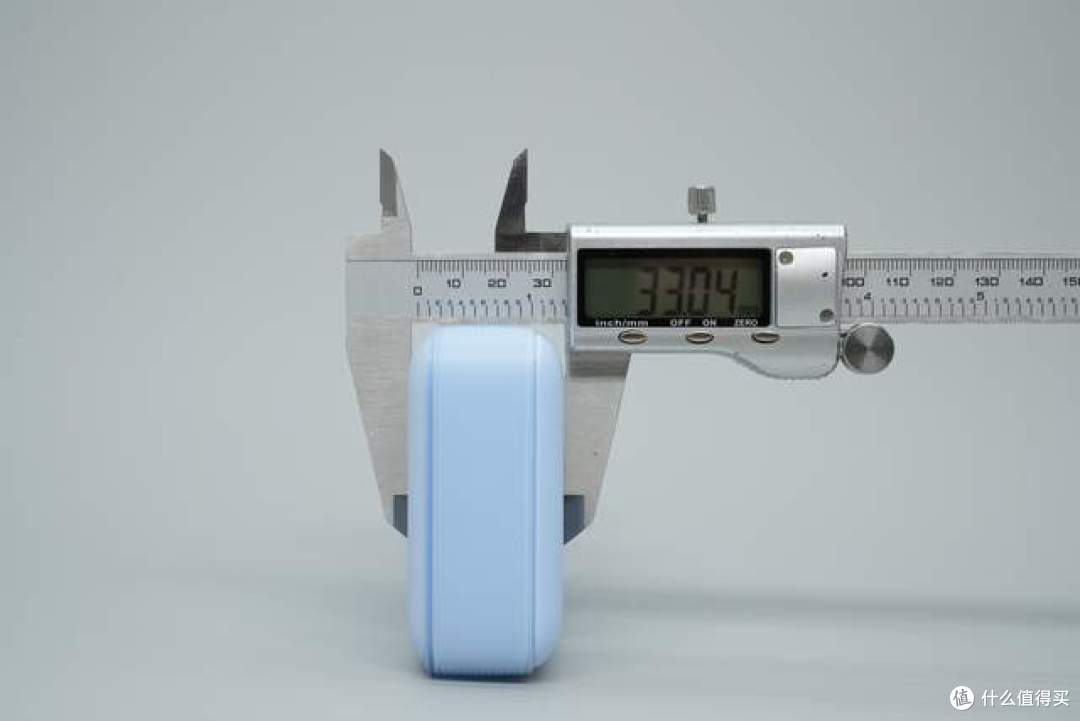

机身厚度约为33.04mm。

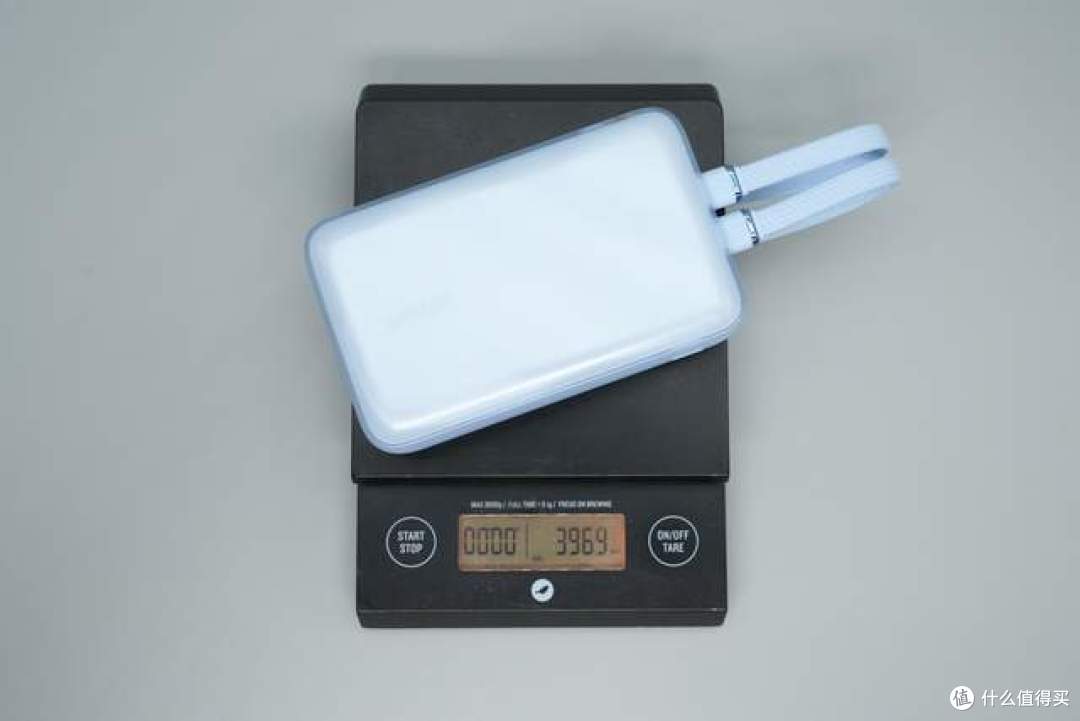

放在电子秤上，实测这款20000mAh的移动电源总重量约为396.9g。

产品快充协议测试

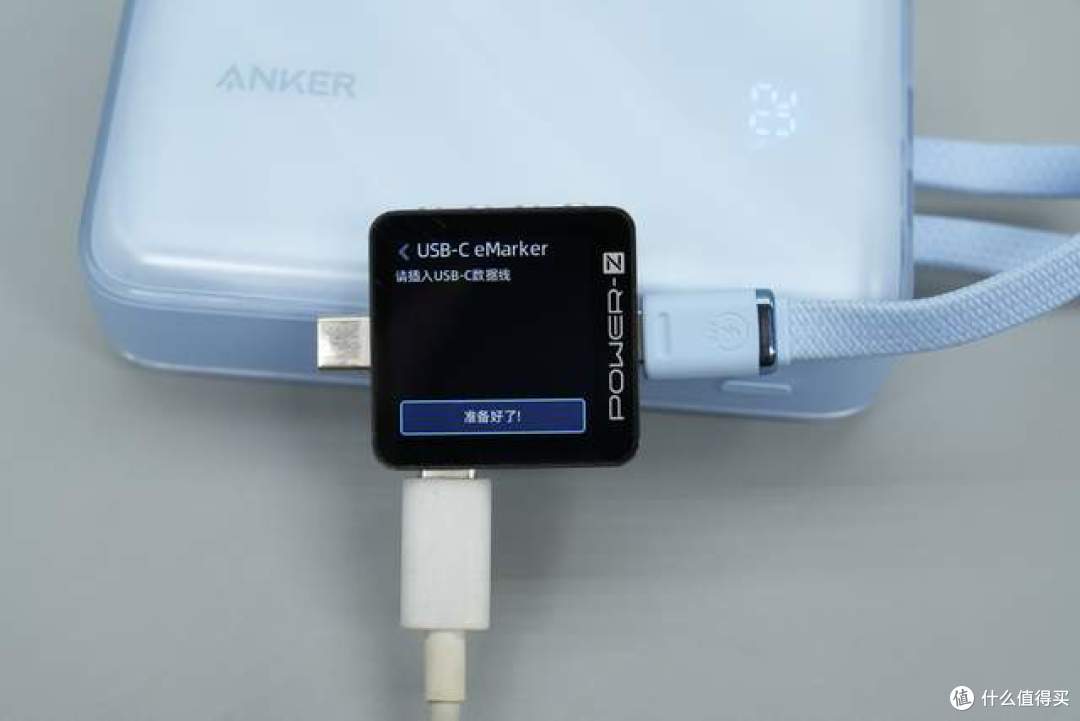

使用POWER-Z KM003C读取C1自带线的E-Marker信息，显示无E-Marker芯片。

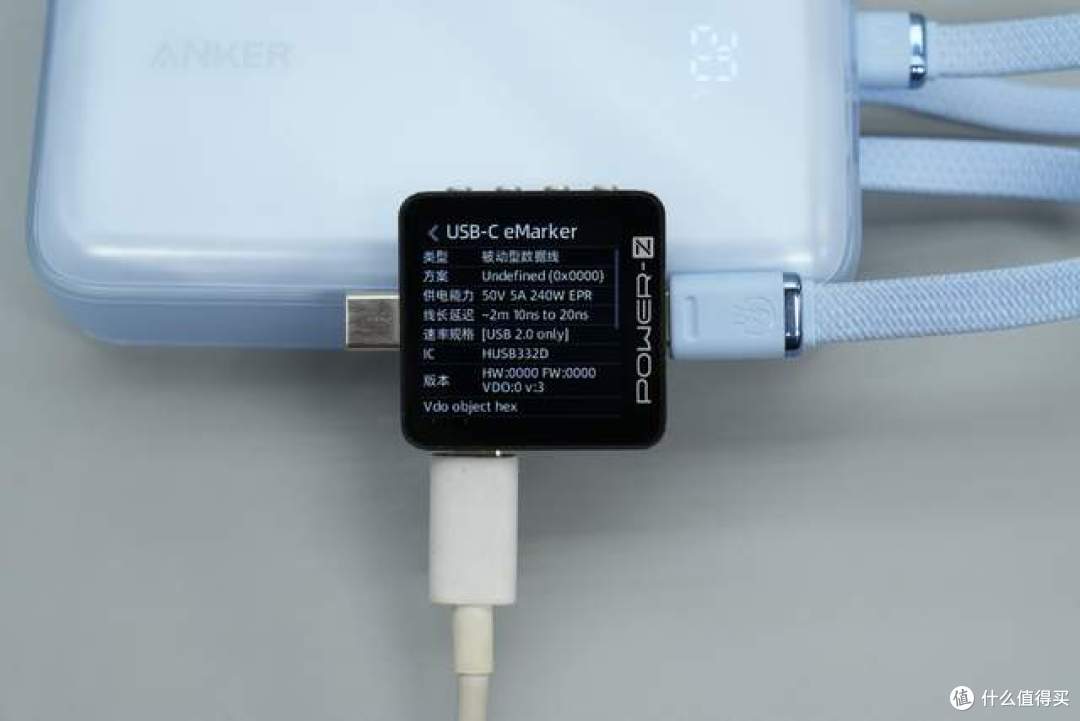

在读取C2自带线的E-Marker信息，显示内置慧能泰HUSB332D E-Marker芯片，支持USB2.0S数据传输以及240W的输入输出能力。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

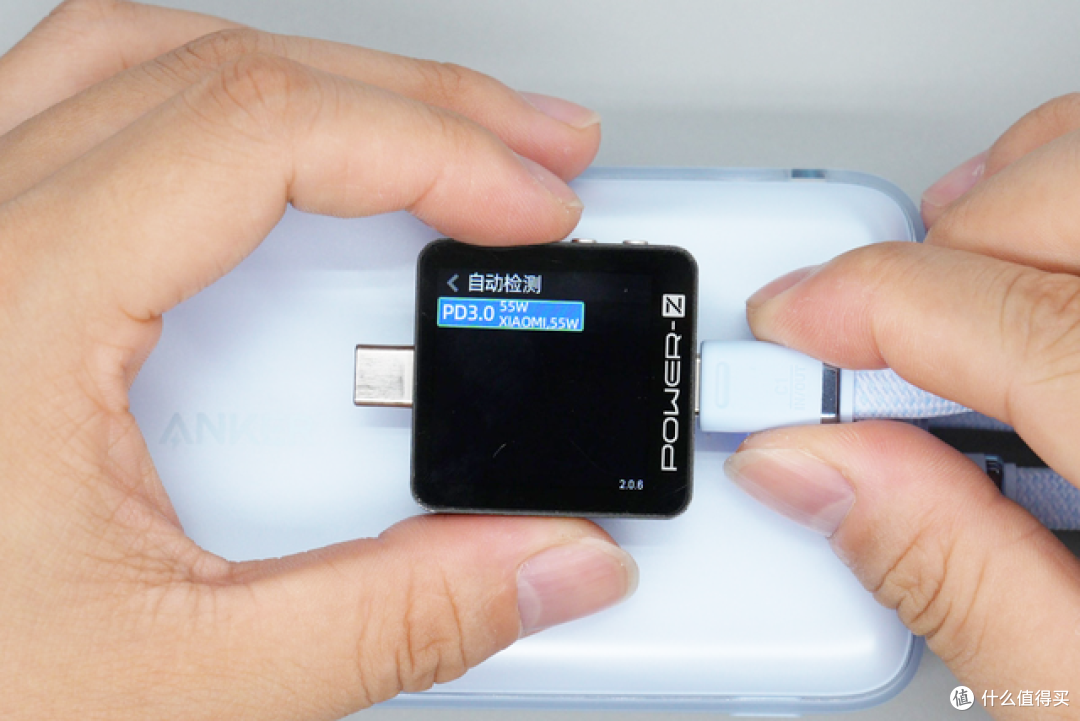

实测C1自带线支持PD3.0快充协议以及小米澎湃秒充。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

PDO报文方面，具备 5V3A、9V3A、12V3A、15V3A、20V2.75A 五组固定电压档位，以及 3.6-11V3A、3.6-20V2.75A 两组PPS电压档位，同时支持小米55W澎湃秒充。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

测得C2自带线支持UFCS1.2 融合快充、QC3.0、FCP、SCP、AFC、PD3.0、DCP以及 Apple 2.4A快充协议和小米澎湃秒充。

PDO报文显示，C2自带线具备5V3A、9V3A、12V3A、15V3A、20V2.75A 五组固定电压档位，以及3.6-11V5A、3.6-20V2.75A两组PPS档位以及小米55W澎湃秒充。

机身C3接口兼容性与C2自带线相同。

C3接口PDO也与C2自带线相同。

最后测得USB-A接口支持UFCS 1.2、QC3.0、FCP、SCP、AFC、DCP以及Apple 2.4A协议。

产品智能交互测试

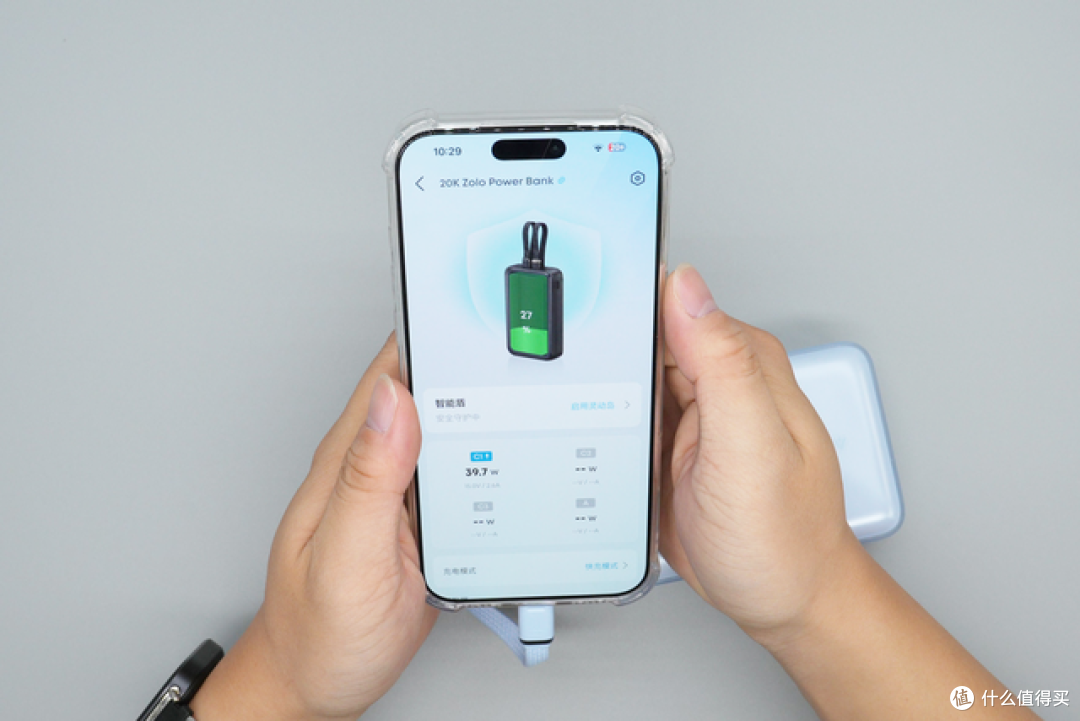

这款安克Zolo移动电源的一大卖点是深度适配的智能交互App。连接手机后打开Anker App，首页可直观看到移动电源的剩余电量、各个接口的实时充放电功率，并支持开启灵动岛功能，无需点进App内即可快速查看基础信息。

App内还可以实时查看充放电曲线、充电协议、设备型号，以及外壳温度和电池健康度。

在电芯信息页面，可以硬核地查看到电芯型号、电池总电压，以及内部电芯的实时编码、电流和电压数据。

智能盾界面还设有多重安全守护机制。

在设置页面，用户可以切换充电模式，查看产品SN码以及切换温度单位。

简单看过产品外观、快充兼容性以及智能交互，下文将为您带来实际的拆解环节。

产品拆解

沿外壳接缝处撬开正面盖板，可以看到内部PCBA分为上下两层小板，通过FPC排线连接。

正面盖板内侧贴有一大块黑色的石墨散热贴纸，用于加速热量散发。

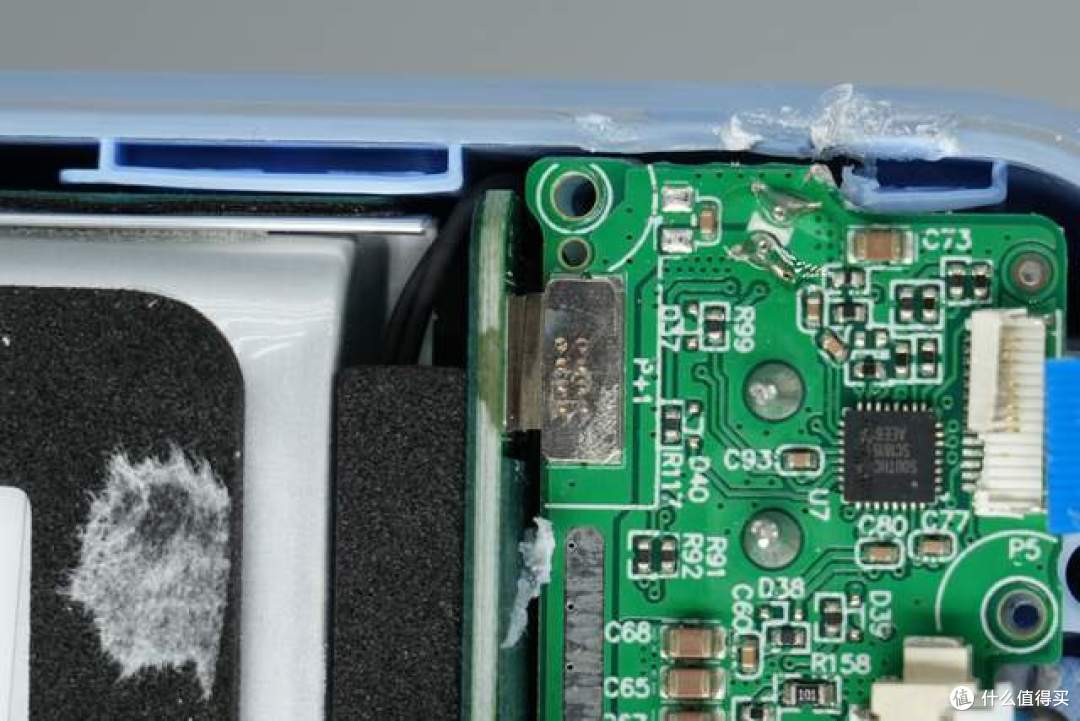

BMS保护板镍片通过激光焊接与上层小板连接。

上层小板设有自带线排线，引出两条机身自带线。

断开排线将内部的电池组连带上层小板整体从壳体中取出。

可见上层小板背面设有多颗升降压电感以及滤波电容。

下层小板被塑料支架压在底壳。

继续分离下层小板，可见底壳同样附有石墨散热贴纸。

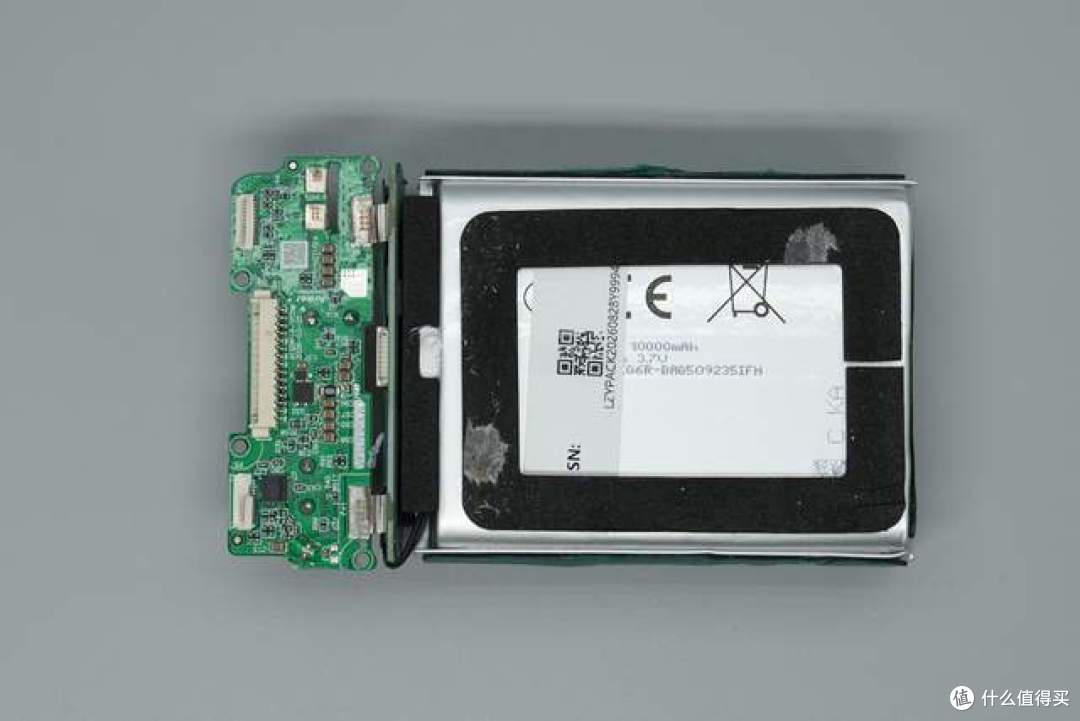

分离BMS保护板。

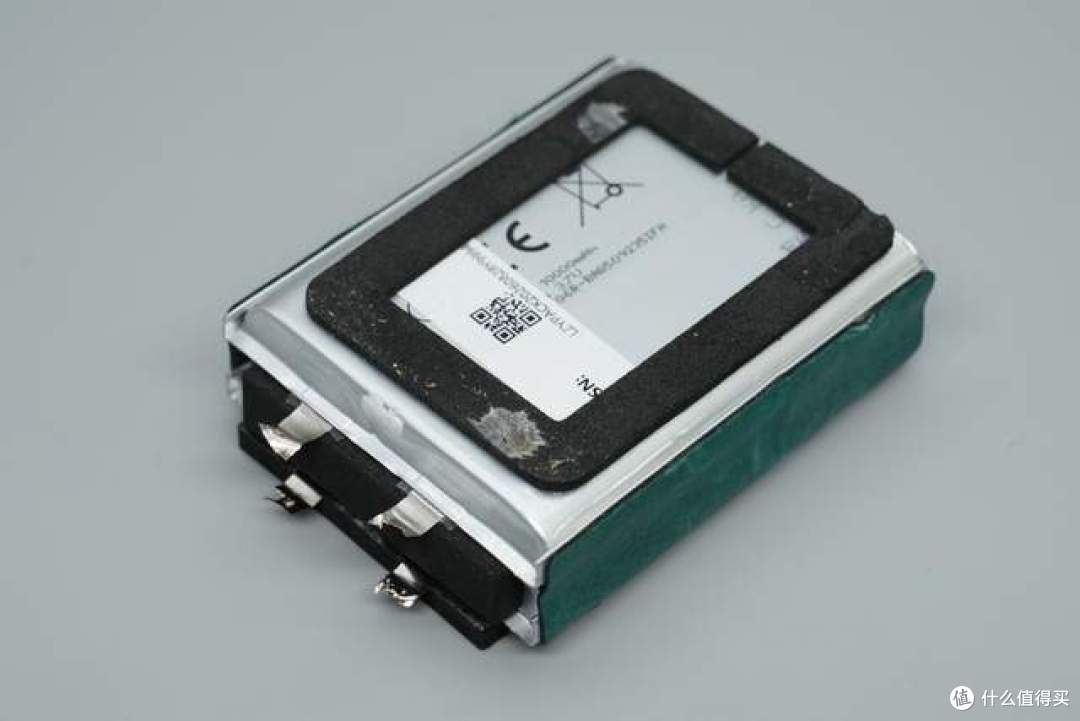

产品内置两串10000mAh电芯。

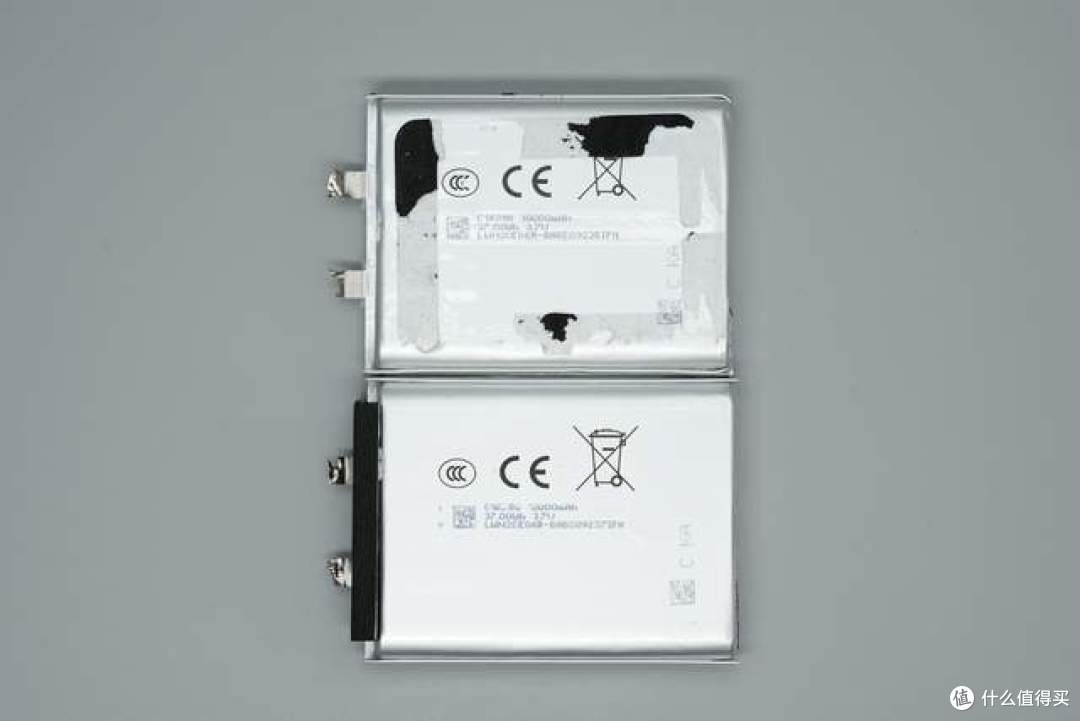

继续将两串电芯分离。

电芯来自LIWINON锂威，型号为C16280，单颗容量为10000mAh，能量37.00Wh，标称电压3.7V。

BMS保护板正面设有锂电保护芯片和锂电保护管以及用于检测电芯温度的NTC热敏电阻。

BMS保护板背面无器件。

上层板设有排线座、升降压芯片、VBUS管等元器件。

去除电感后，可见上层板另一面设有另一颗升降压芯片、同步升降压开关管以及VBUS管、电容等元器件。

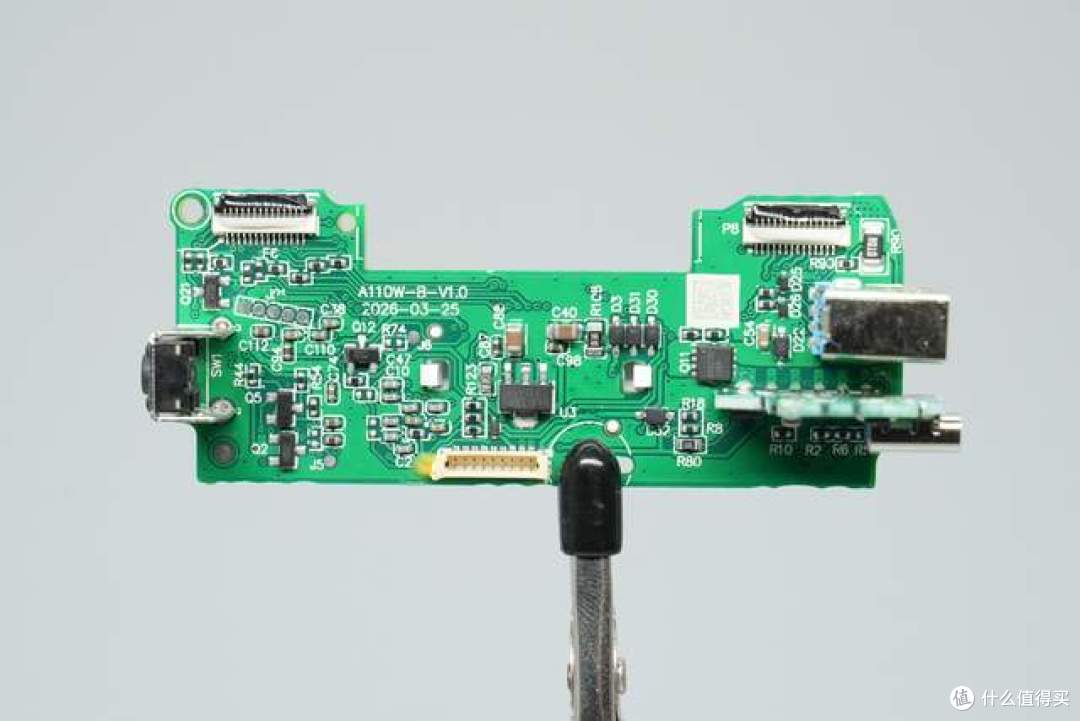

下层小板如图所示，设有电源按键、排线座、以及USB-C小板和USB-A接口。

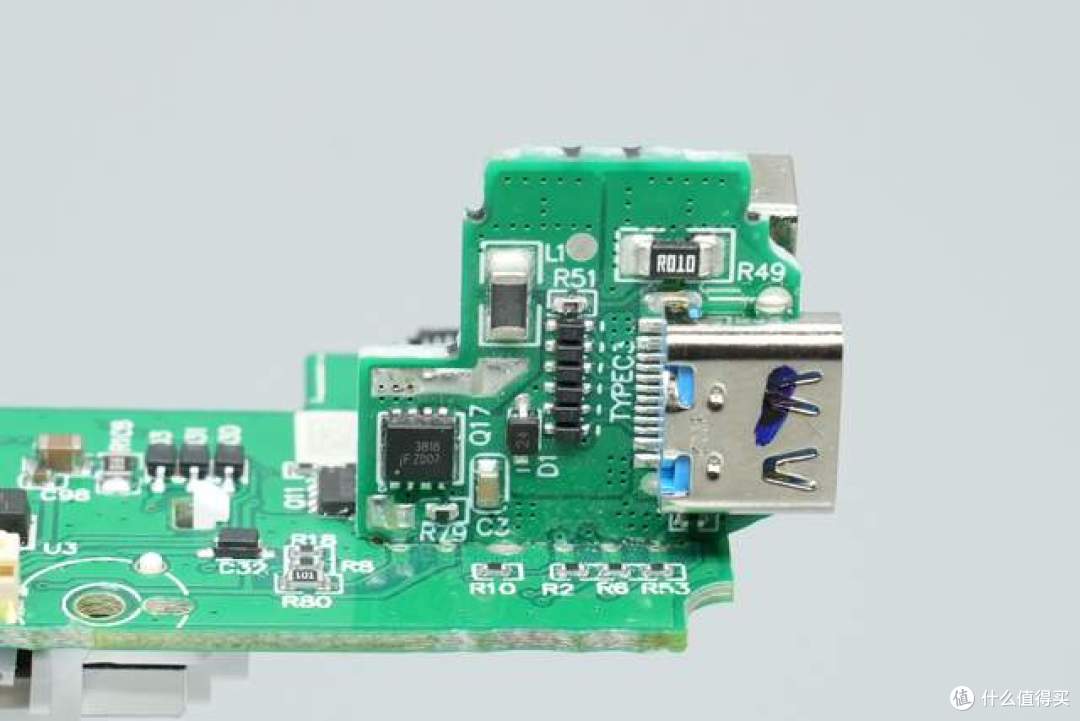

机身C3接口设有独立小板。

下层板另一面设有188数码管、MCU以及协议芯片。

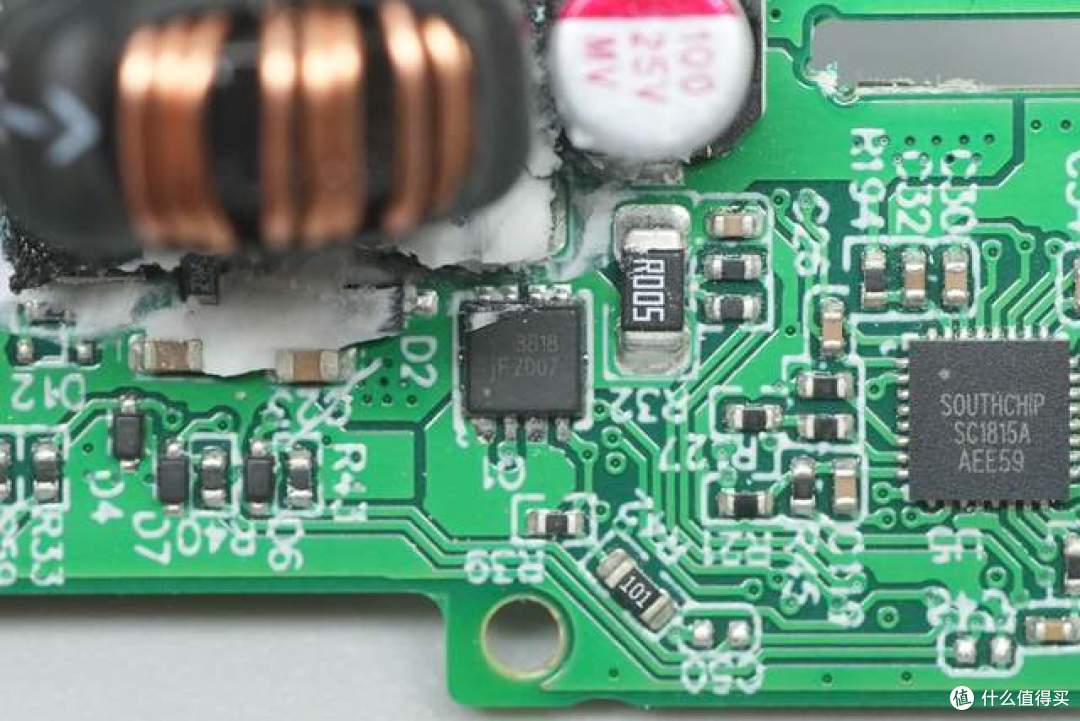

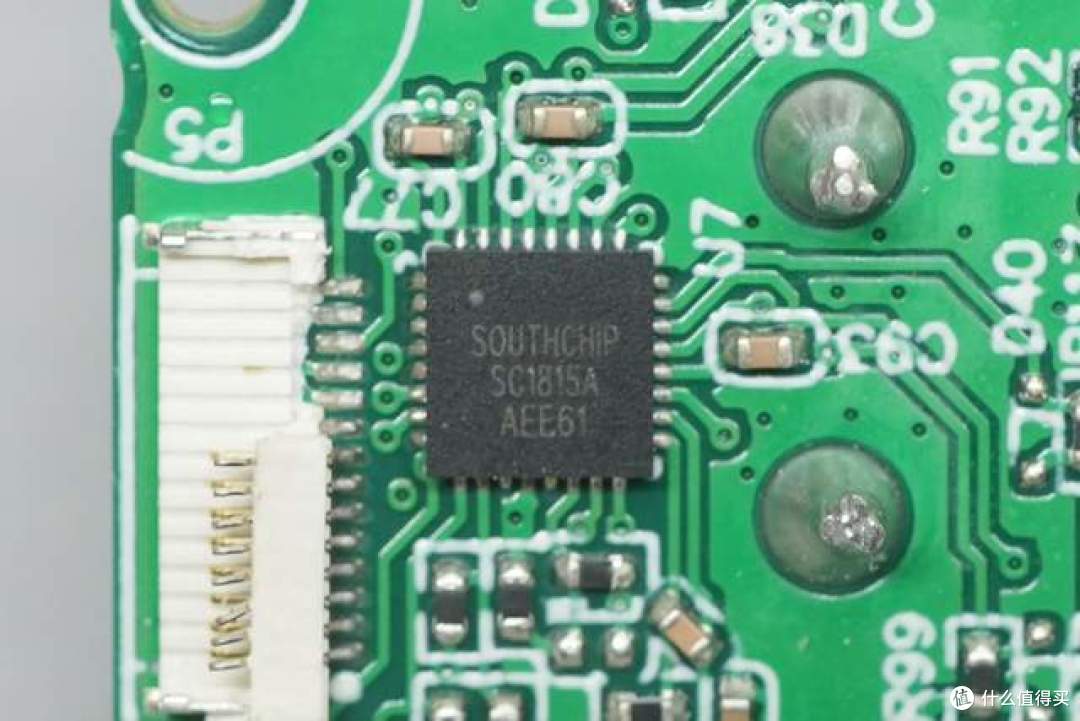

产品采用两路独立升降压设计，其中一路同步升降压芯片为SOUTHCHIP南芯科技SC1815A，采用QFN32封装。

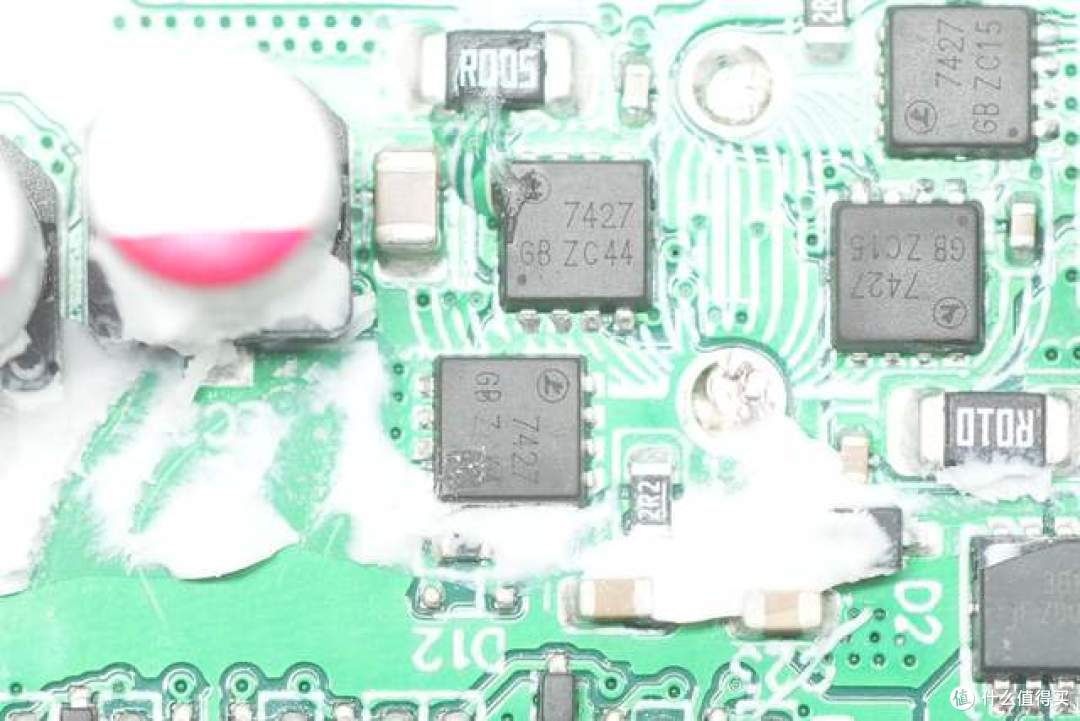

四颗同步升降压开关管来自LEADTECK领泰，型号LT7427FLQ，NMOS，耐压30V，导阻5.1mΩ，采用PDFN3*3封装。

领泰LT7427FLQ资料如图所示。

另一颗升降压芯片同样为南芯科技SC1815A。

另外四颗同步升降压开关管同样为领泰LT7427FLQ。

一颗升降压电感。

另外一颗升降压电感。

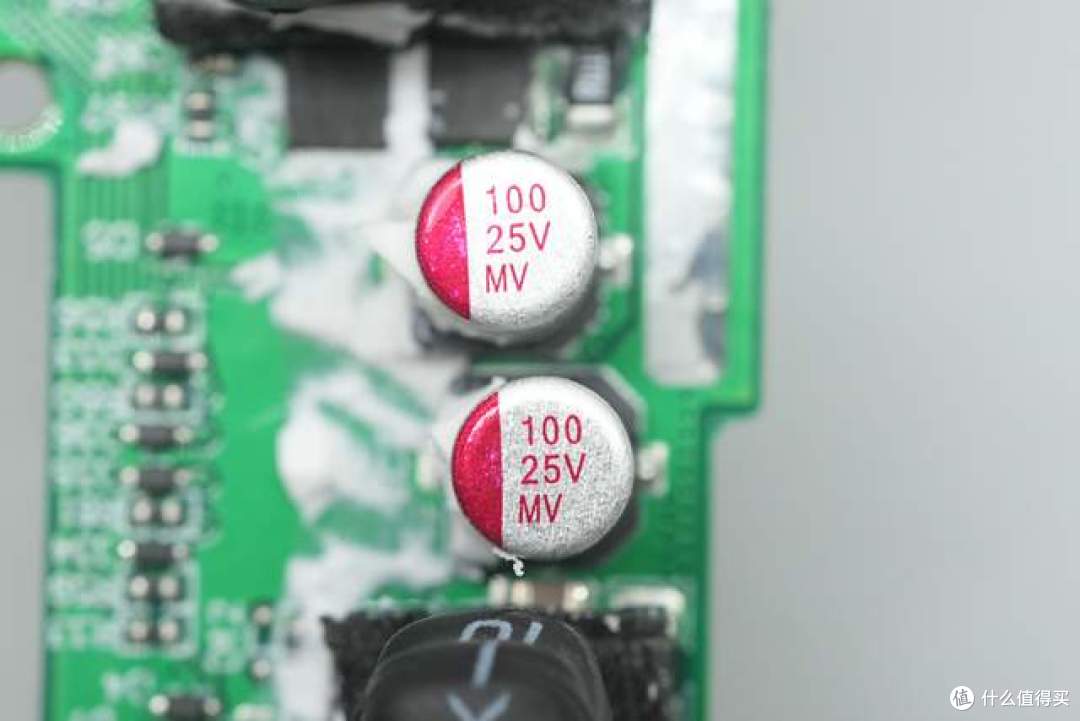

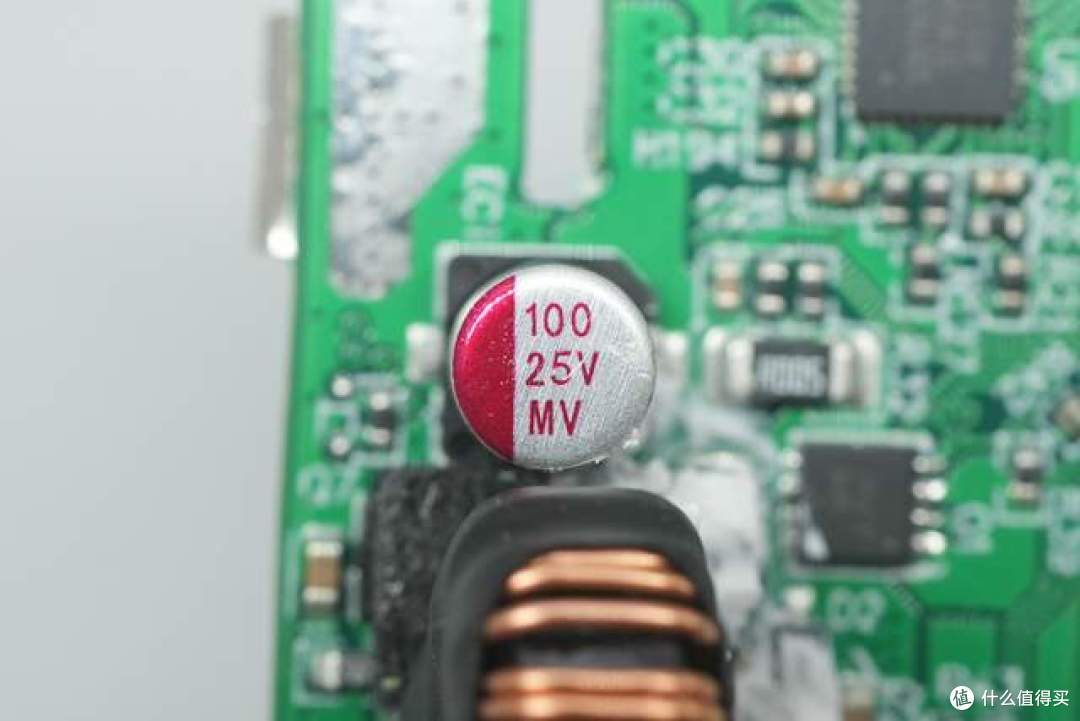

两颗25V 100μF滤波电容。

另外一颗25V 100μF滤波电容。

还有一块16V 100μF的滤波电容。

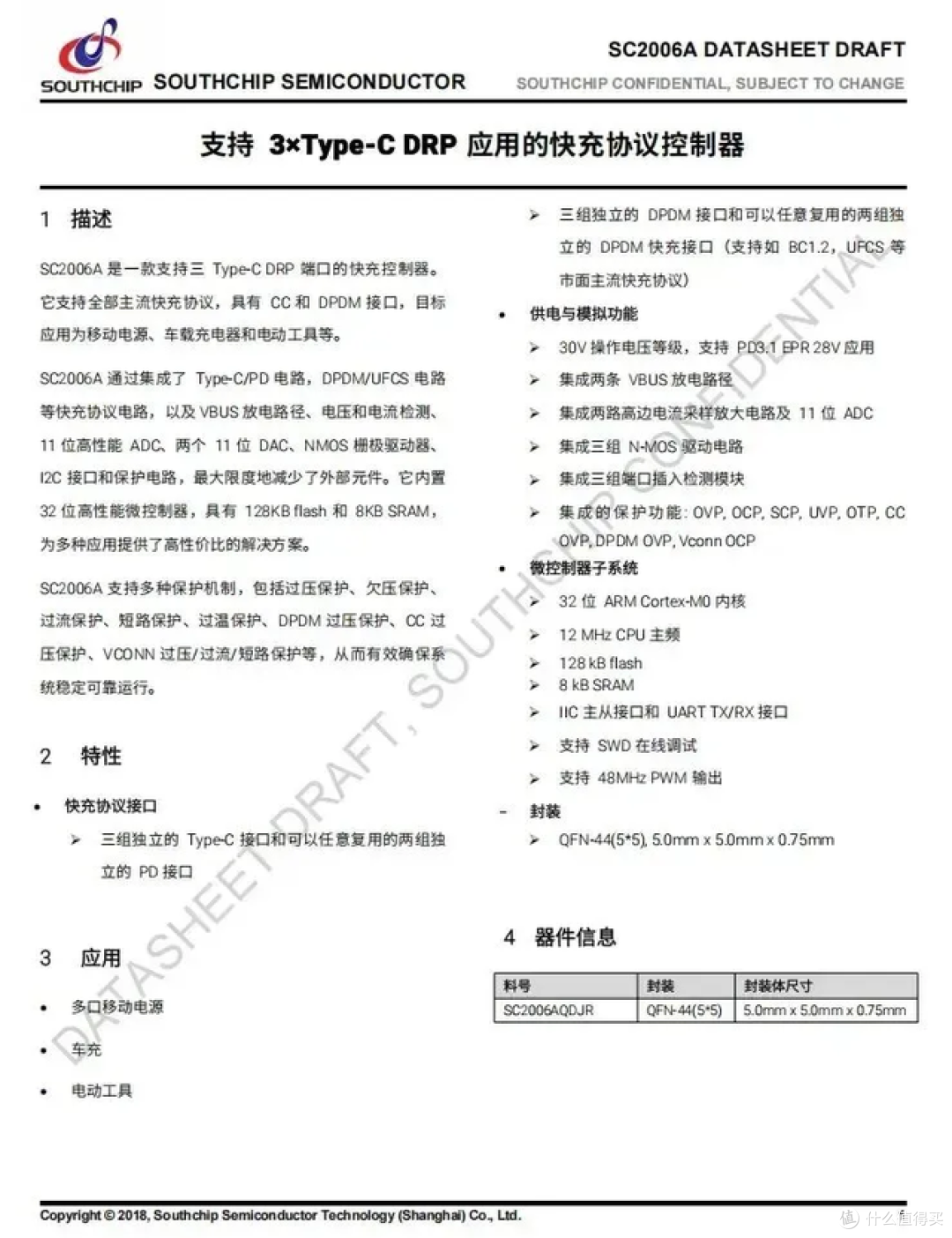

产品内置的协议芯片采用南芯科技SC2006A，这是一款支持3 Type-C DRP端口的快充控制器。芯片支持全部主流快充协议，具有CC和DPDM接口，目标应用为移动电源、车载充电器和电动工具等。

相关阅读：南芯科技推出SC2006A，支持3个Type-C DRP端口

SC2006A通过集成了Type-C/PD电路，DPDM/UFCS电路等快充协议电路，以及VBUS放电路径、电压和电流检测、11位高性能ADC、两个11位DAC、NMOS栅极驱动器、I2C接口和保护电路，最大限度地减少了外部元件。

SC2006A内置32位高性能微控制器，具有128KB flash和8KB SRAM，为多种应用提供了高性价比的解决方案。

SC2006A还支持多种保护机制，包括过压保护、欠压保护、过流保护、短路保护、过温保护、DPDM过压保护、CC过压保护、VCONN过压/过流/短路保护等，从而有效确保系统稳定可靠运行。

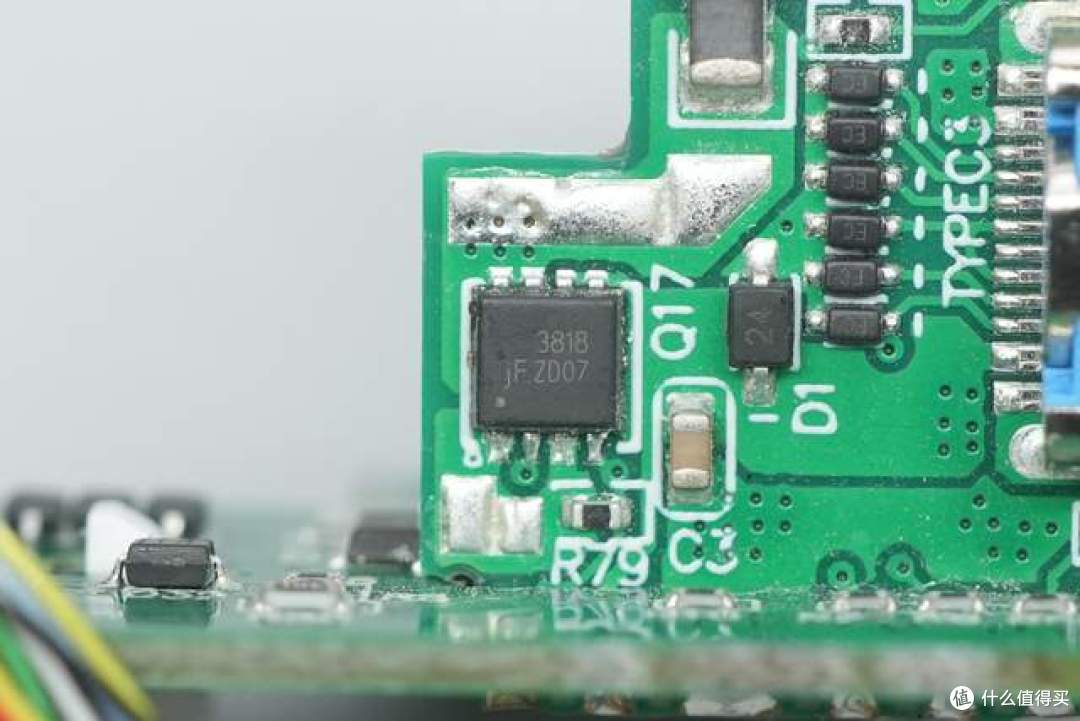

一颗用于C1线的VBUS管为领泰LT3818FPXQ，双NMOS，耐压30V，导阻6.2mΩ，采用PDFN3*3封装。

领泰LT3818FPXQ资料如图所示。

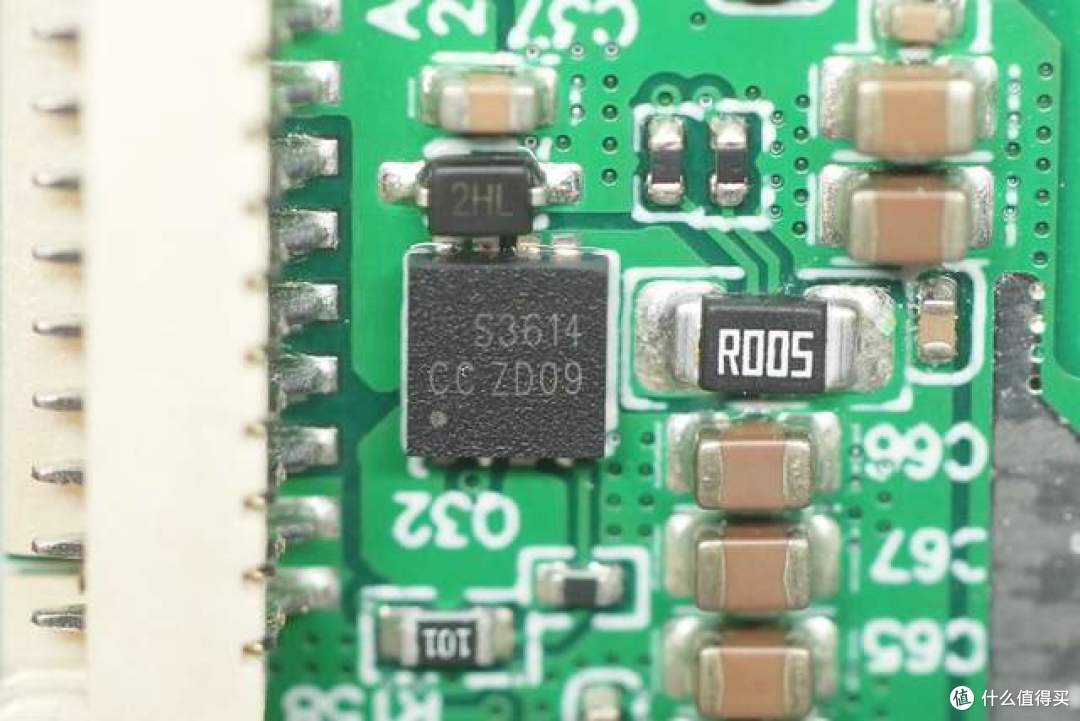

一颗用于C2线的VBUS管来自领泰，型号LTS3614FAHBQ，双NMOS，耐压30V，采用4.4mΩ导阻，采用TDFN3.3*3.3封装。

领泰LTS3614FAHBQ资料如图所示。

用于C3口的VBUS管同样为领泰LTS3614FAHBQ。

用于USB-A口的VBUS管为领泰LT4801FPGQ，双PMOS，耐压-30V，导阻11.1mΩ，采用PDFN3*3封装。

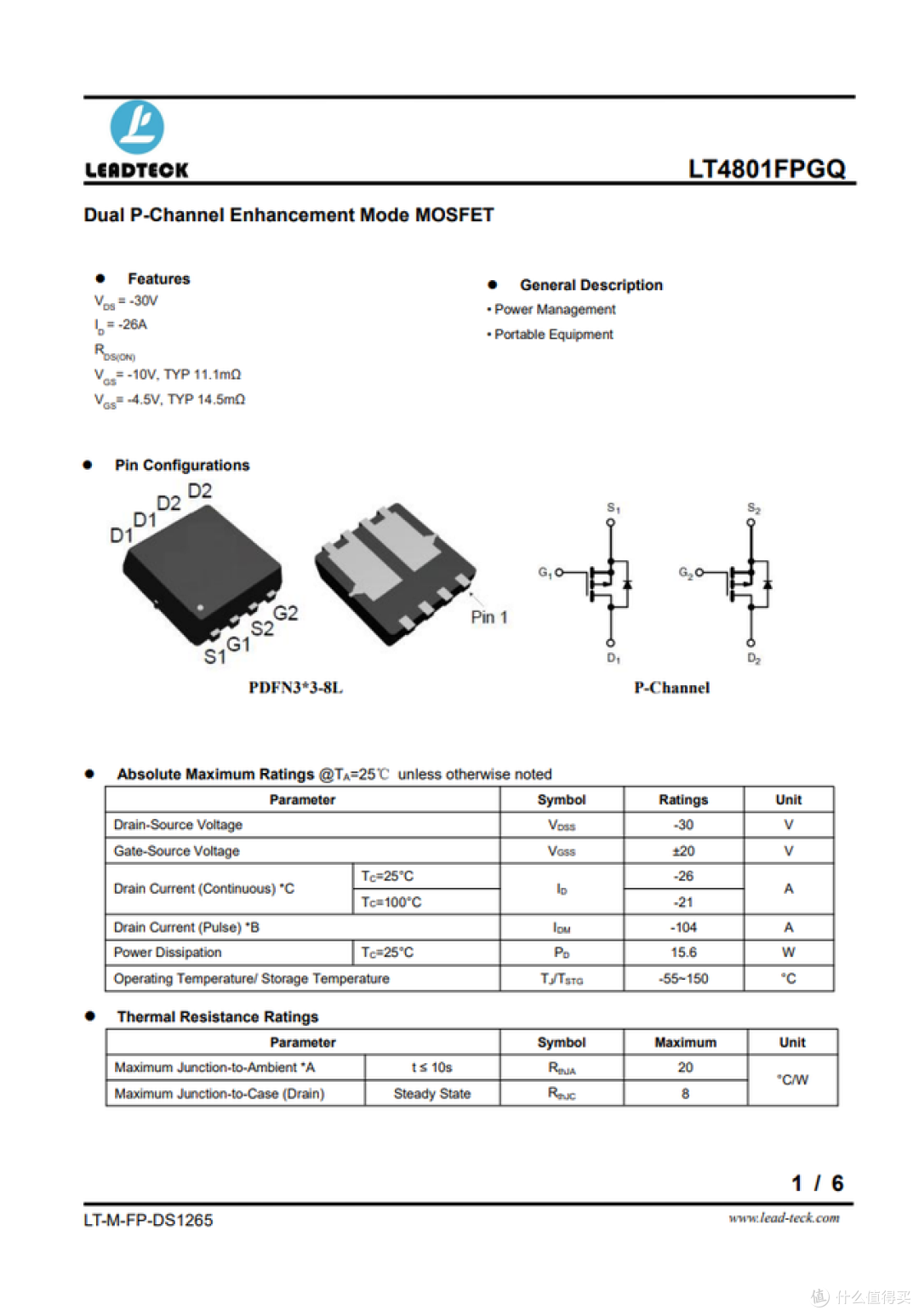

领泰LT4801FPGQ资料如图所示。

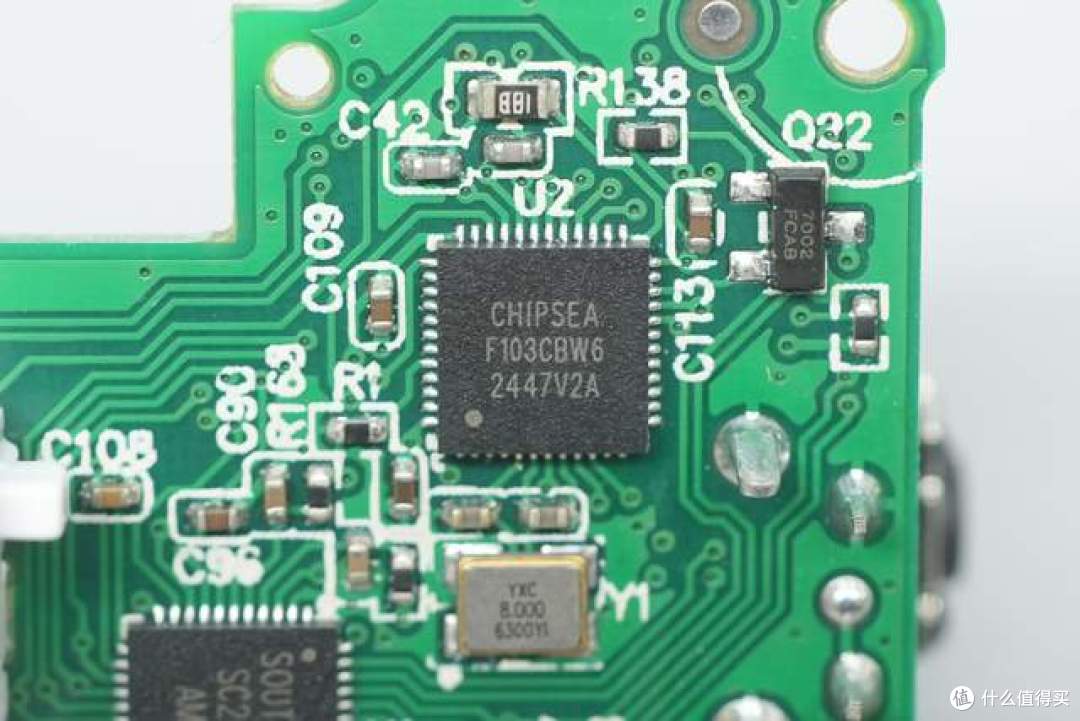

一颗用于App智能交互以及整机逻辑控制的MCU来自CHIPSEA芯海科技，型号为CS32F103CBW6，采用QFN48封装。

该芯片是基于Arm Cortex-M3的高性能32位MCU。芯片频率可达72MHz，板载128KB Flash 与20KB SRAM，支持2.0V~3.6V 供电，并集成了睡眠、深度睡眠和掉电等多种低功耗模式，能够适应-40℃ ~+105℃ 的工作温度范围。

该系列微控制器集成了丰富的外设，拥有多达80个GPIO、2路12位高精度ADC、3个16位通用定时器、1个电机控制高级定时器，以及USB 2.0全速、CAN 2.0B、USART、SPI和I2多种通信接口。

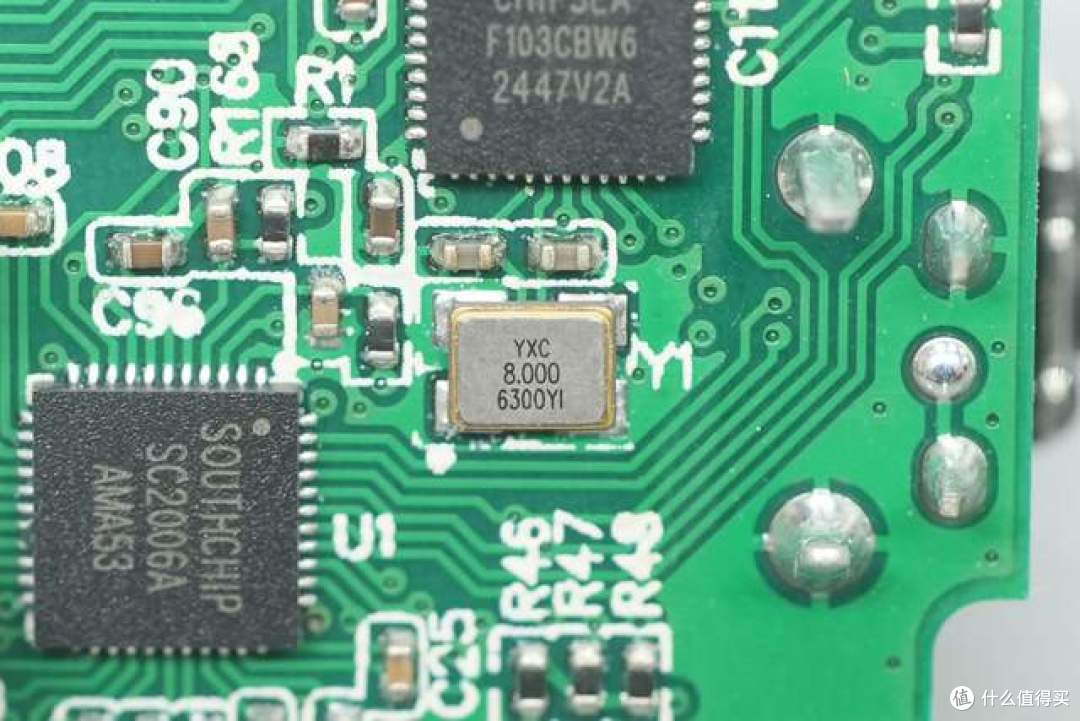

一颗8Mhz晶振，用于为MCU发出时钟信号。

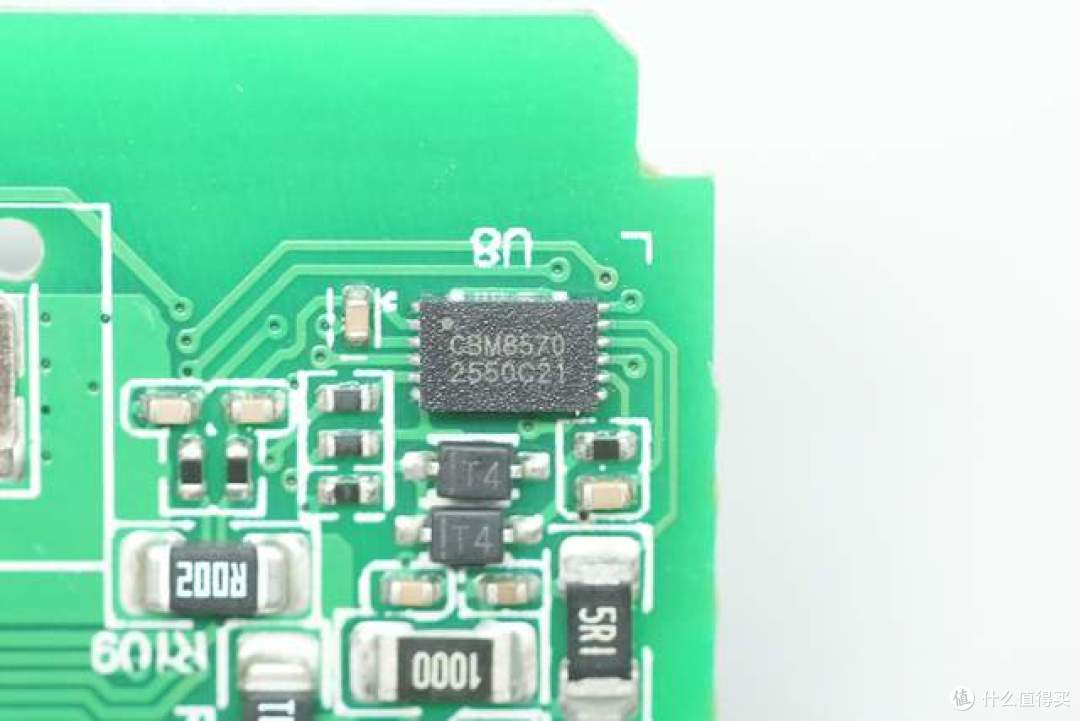

产品内置的芯海科技CBM8570是一款面向1-2节串联锂离子及锂聚合物电池的全集成锂电保护芯片，集成高精度电量检测、安全保护、电芯均衡以及安全认证等功能。

相关阅读：电量计、保护、均衡三合一，芯海科技推出CBM8570

芯片可监测电池容量、电压、电流及温度等关键参数，并集成库仑计功能，实现充放电电量统计。同时支持最高20mA内部电芯均衡，可满足两串电池组的状态管理需求。

CBM8570支持过充、过放、充放电过流、短路以及温度异常等多项保护，并可通过CHG、DSG引脚驱动外置保护MOS，在异常状态下及时切断充放电路径。

此外，CBM8570支持SHA1、SHA256认证以及SMBus、I2C、USART、SWC等通信接口，能够将电池状态信息传输至系统主机。芯片支持2.8-26V工作电压，Shutdown模式典型功耗低至1μA，采用DFN12封装。

在绿联PB579中，CBM8570应用于两串ATL电芯的BMS保护板，负责电池电量检测、充放电保护、电芯均衡以及状态数据通信，为整机获取电量、温度以及电池健康等信息提供支持。

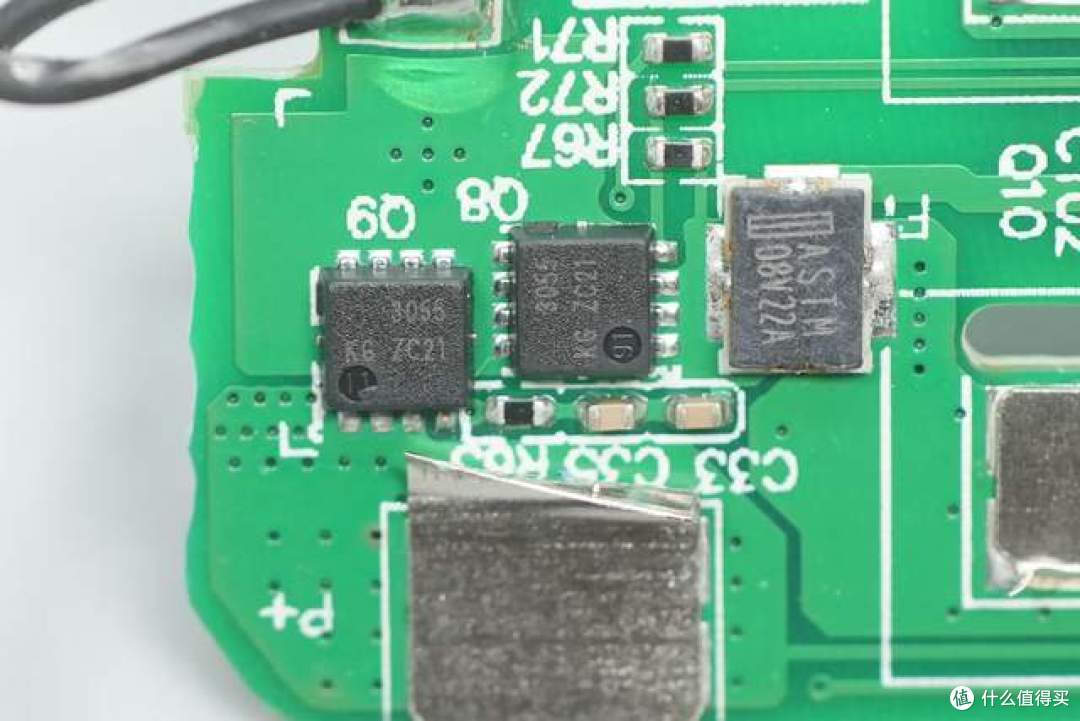

两颗锂电保护管来自领泰，型号为LT3055FLXQ，NMOS，耐压30V，导阻1.9mΩ，采用PDFN3*3封装。

领泰LT3055FLXQ资料如图所示。

一颗188数码管，用于显示电量以及充电状态。

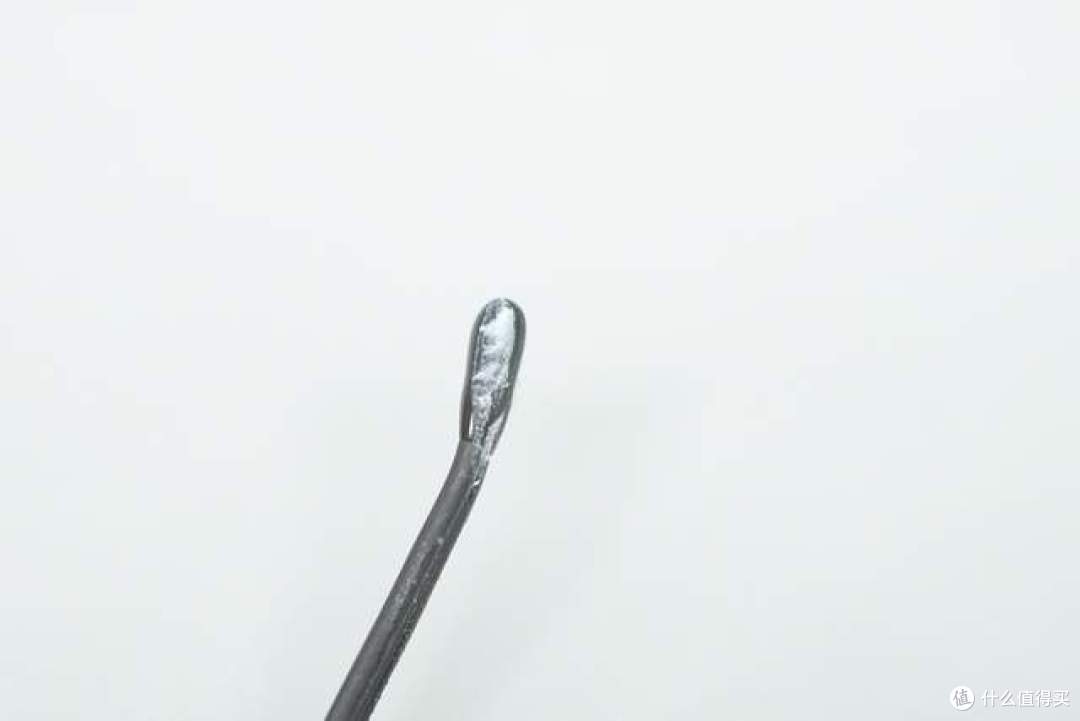

用于检测电池组温度的NTC热敏电阻特写。

全部拆解完毕，来一张全家福。

充电头网总结

最后再附上产品的物料清单，方便大家查阅。

安克Zolo 55W自带线移动电源在外观上采用清新的浅蓝色配色与高光水波纹设计，视觉上更具立体感。产品最大的亮点在于顶部自带了两条USB-C自带线，可直接作为便携提手使用。

产品内置20000mAh大容量电芯，配备了两条USB-C自带线与1A1C两个接口，组成了3C1A的多口输出配置。除了支持PD快充外，还支持小米55W澎湃秒充，能够为不同品牌的设备提供满速的充电电体验。

内部做工与用料方面，移动电源采用了上下双层PCBA加独立BMS保护板的结构设计。电池组由两颗锂威10000mAh电芯串联组成。

此外，BMS保护板搭载了芯海科技CBM8570全集成锂电保护芯片，并配有NTC热敏电阻进行温度监控，机身壳体内部也贴有多块大面积石墨散热贴纸。

主板采用了两路独立升降压设计，搭载了两颗南芯科技SC1815A同步升降压控制器，配合多颗领泰MOS管进行充放电管理。协议识别部分采用南芯科技SC2006A快充控制器，而整机的逻辑控制与App智能交互则由芯海科技CS32F103CBW6 MCU负责。

整体而言，该产品是一款颜值在线，用料扎实，App交互直观易用的新国标移动电源。
