简约实用的ATX主机，华硕 AP303 冰立方 装机展示

前言

今天装一台简约实用的ATX主机，机箱是华硕新推出的PRIME AP303 冰立方 ATX 机箱，外观方面沿用了AP201的简约设计，带有钢化玻璃侧板，侧板免工具拆卸+防跌落设计，机箱周身开孔均采用1.5 × 1.5 mm 方孔，比传统圆孔开孔有更大的进气面积和更好的结构强度，同时开孔密度达到准过滤网级别，机箱尺寸为215 × 425 × 485 mm（44.3L），支持ATX/MATX/ITX规格主板，CPU散热器高度支持到165mm，机箱顶部支持360/280/240/120规格水冷，显卡最长支持到360mm，电源最长支持到180mm，存储方面带有1个3.5/2.5寸硬盘位和2个2.5寸硬盘位，机箱兼容性强，玩法多样，44L体积能创造无限可能。

此次装机平台是R7 9700X + X870 + RTX 5070，主板选择了华硕 TUF GAMING X870-PLUS WIFI，功能实用，用料扎实，内存搭配使用了宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2，显卡选用了华硕 ATS-RTX5070-O12G 巨齿鲨，适合黑色主题装机，固态硬盘使用了宇瞻 AS2280Q4X 1TB，散热方面选择了华硕 PRIME LC 360 ARGB 一体式CPU水冷散热，带有磁吸设计无限镜冷头，电源选用了华硕 TUF 装弹手 850W 金牌全模组电源，通过80 PLUS 金牌认证，符合ATX3 电源标准，带有PCIe Gen 5.0 原生供电接口，PCB 采用涂层全包覆，135mm 双滚珠轴流风扇，TUF军规级别组件，带有10年质保。

配置清单：

• 处理器：AMD 锐龙 7 9700X

• 主板：华硕 TUF GAMING X870-PLUS WIFI

• 内存：宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2

• 显卡：华硕 ATS-RTX5070-O12G 巨齿鲨

• 固态硬盘：宇瞻 AS2280Q4X 1TB

• 散热器：华硕 PRIME LC 360 ARGB

• 电源：华硕 TUF 装弹手 850W

• 机箱：华硕 PRIME AP303 黑色

整机展示

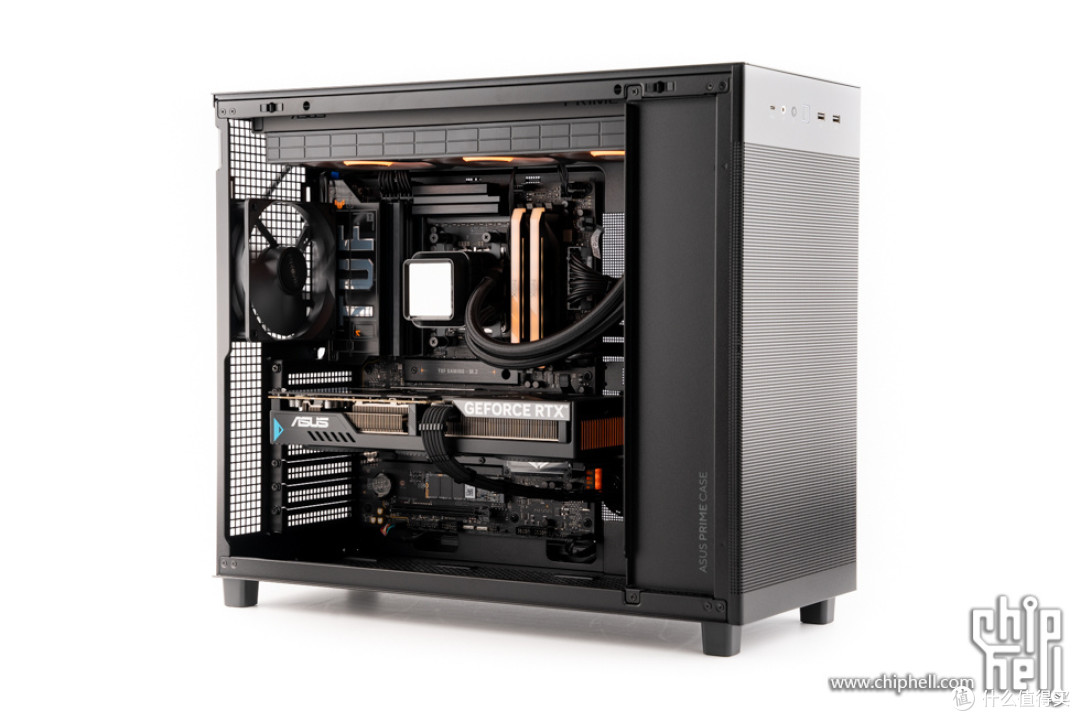

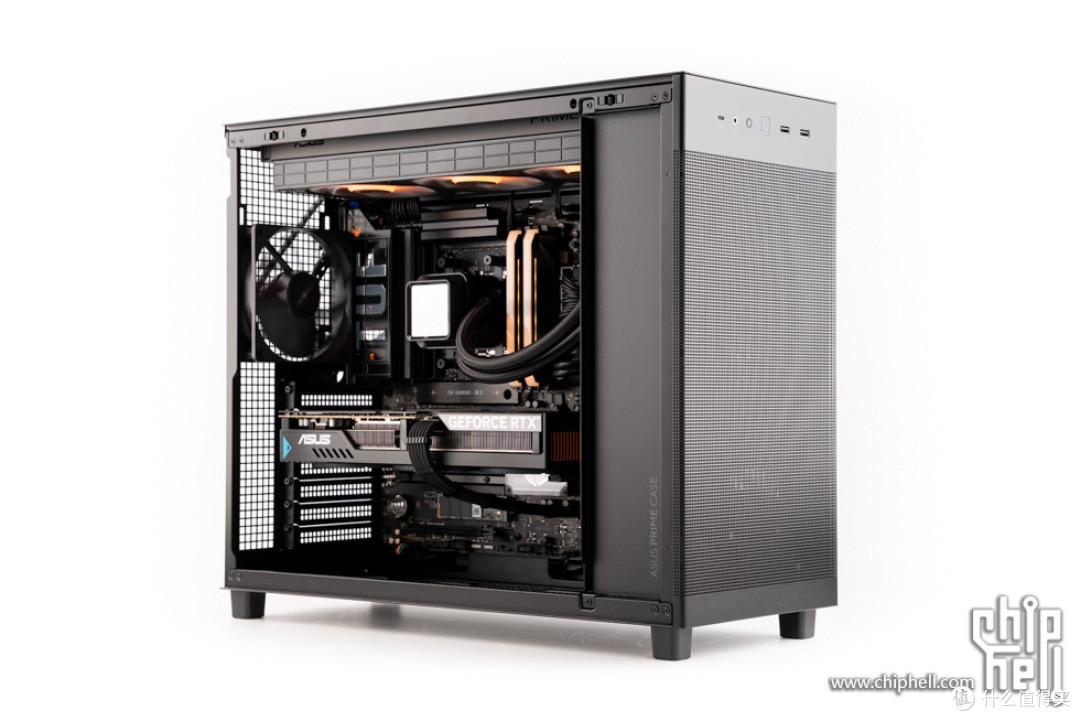

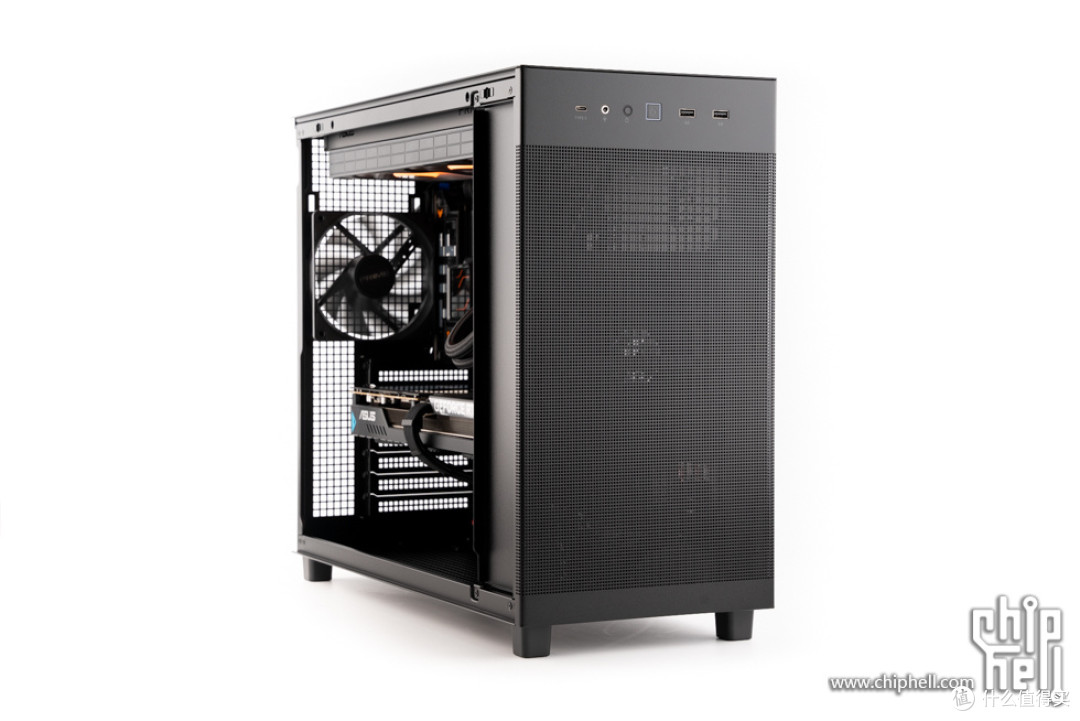

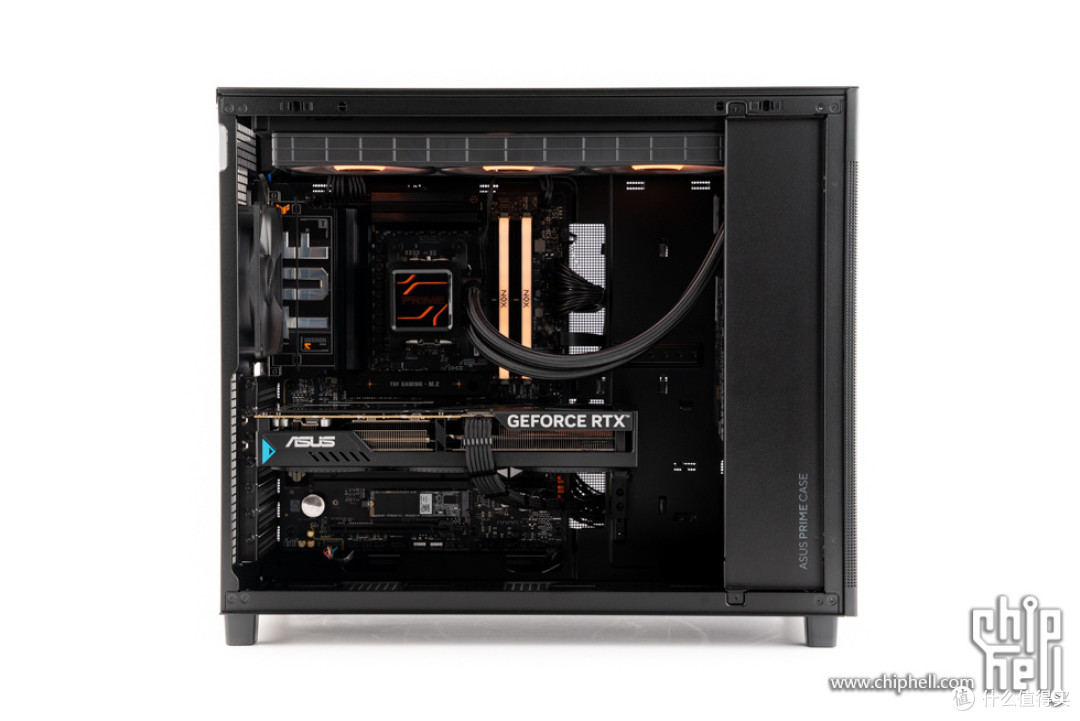

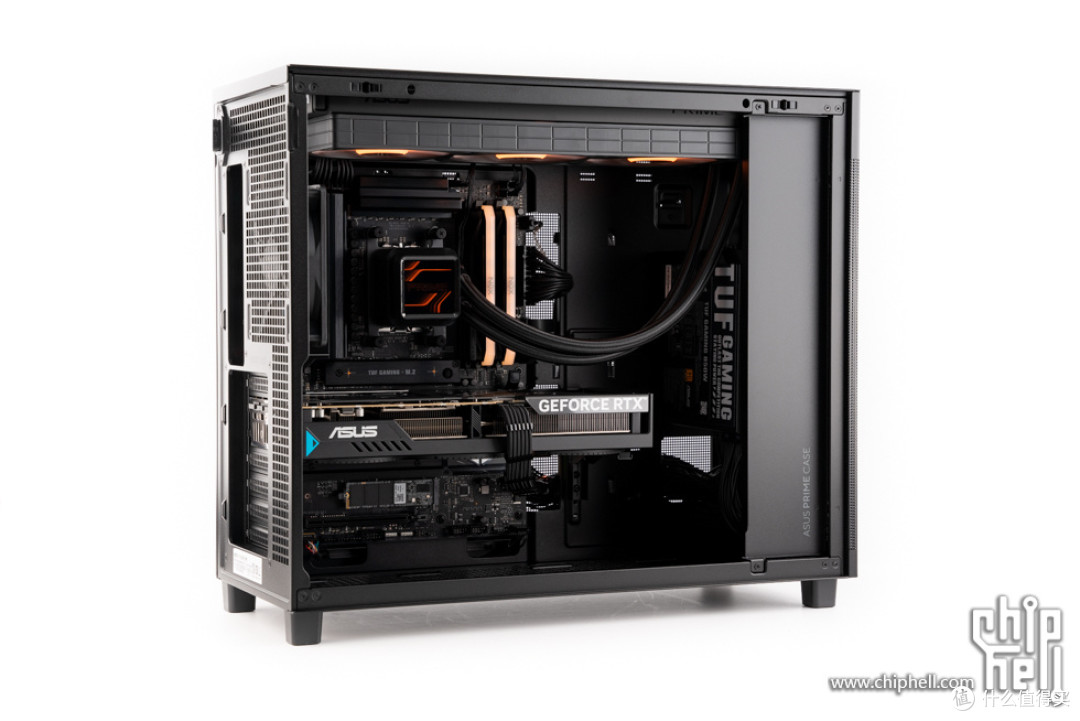

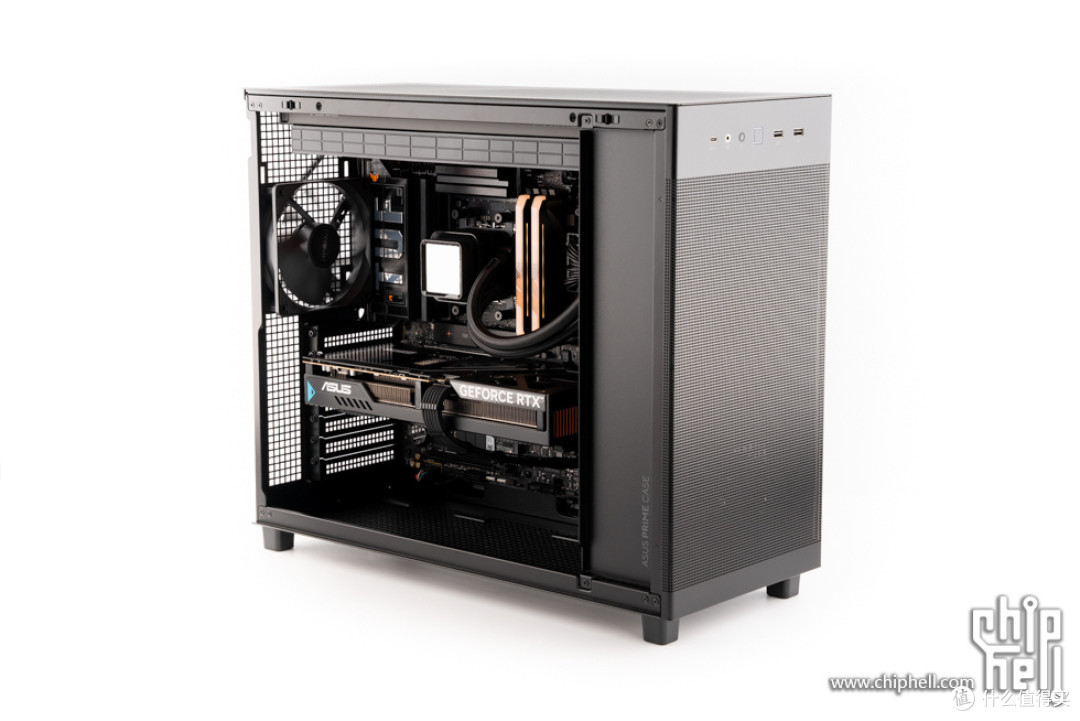

整机多角度展示，统一成橙色灯效。

主板侧一览。

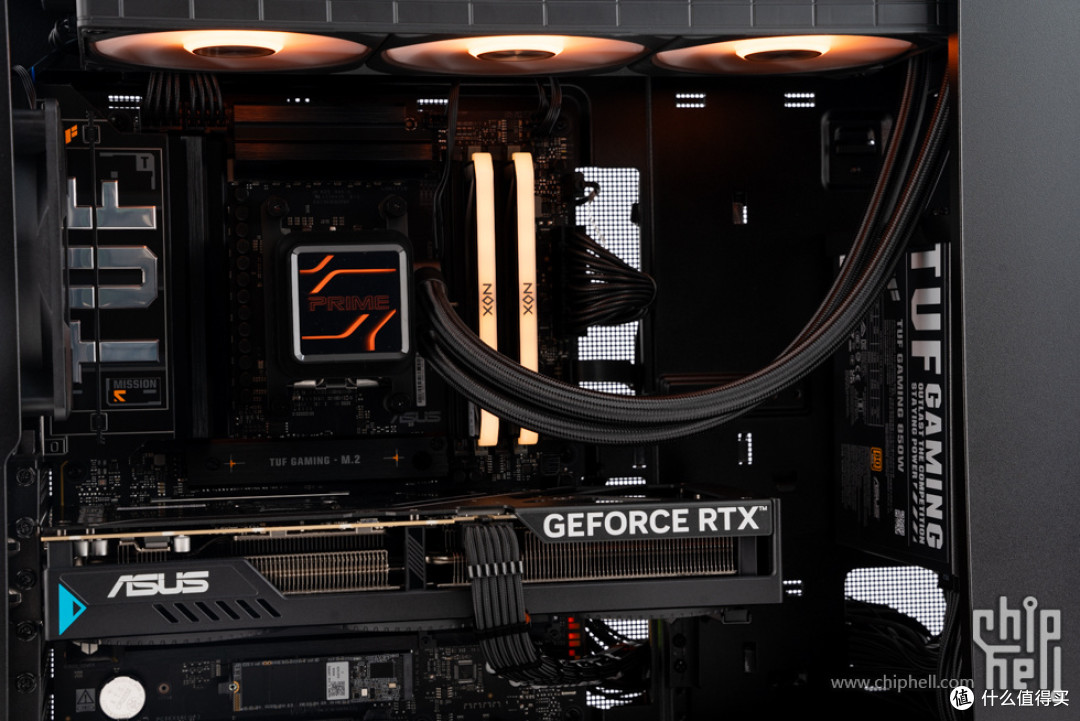

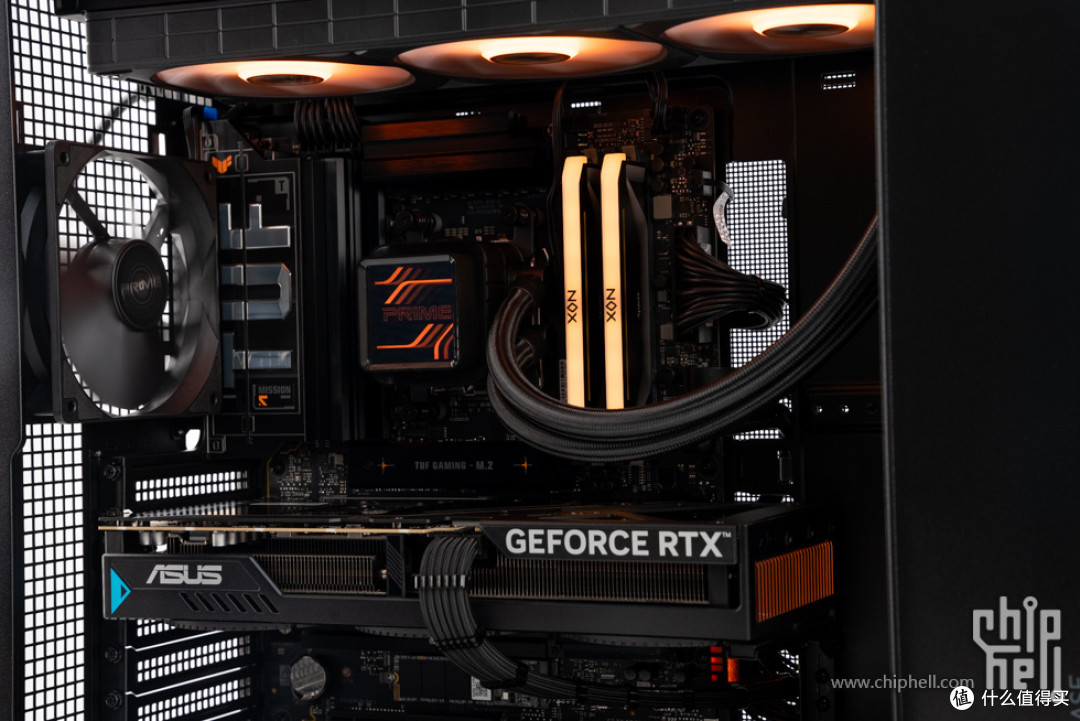

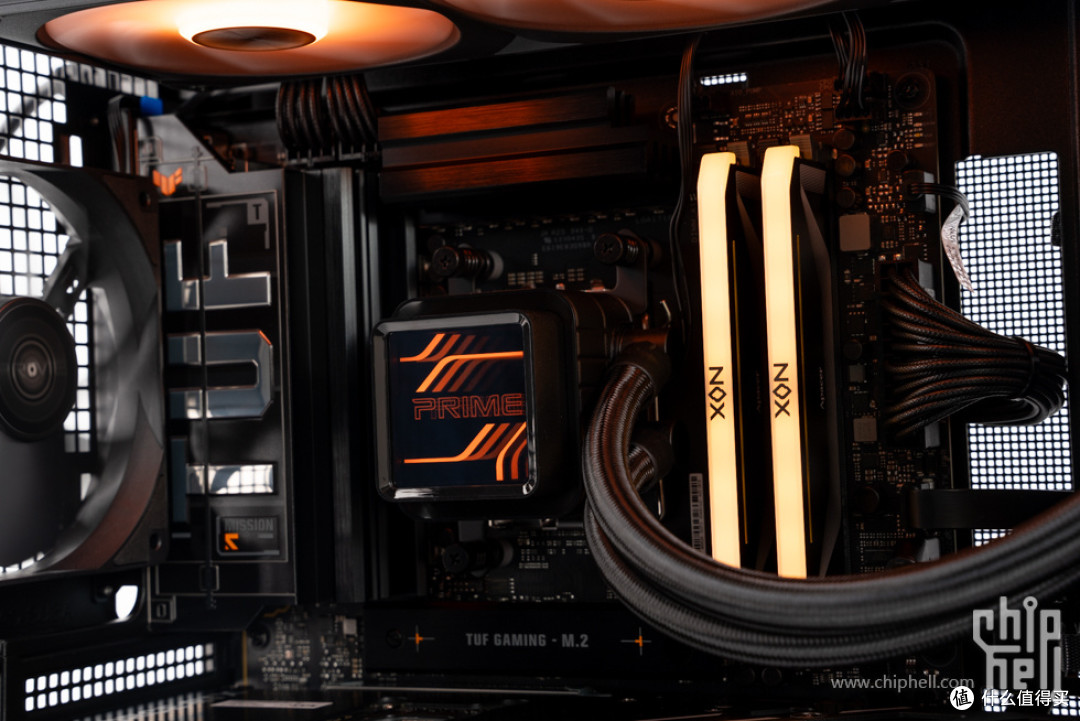

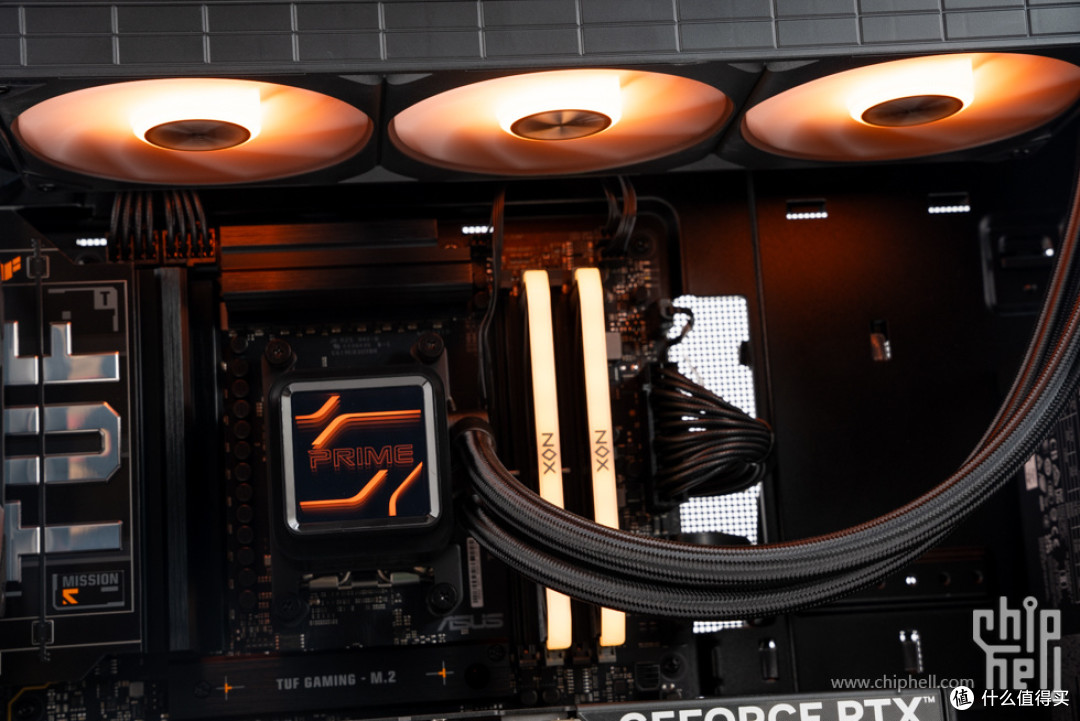

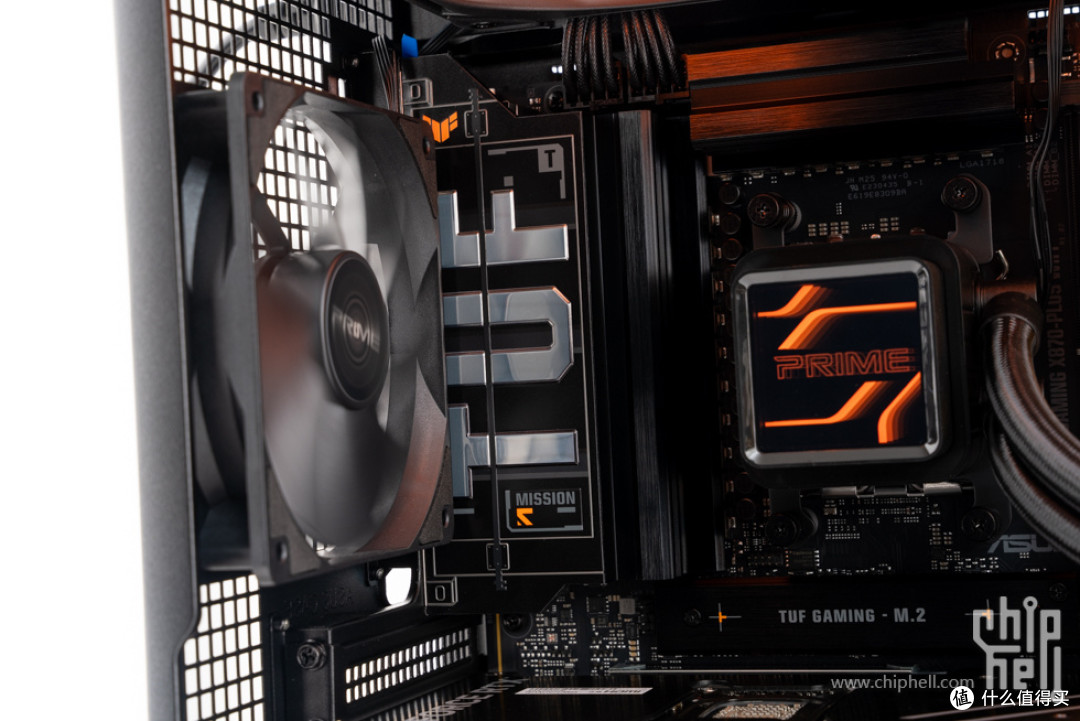

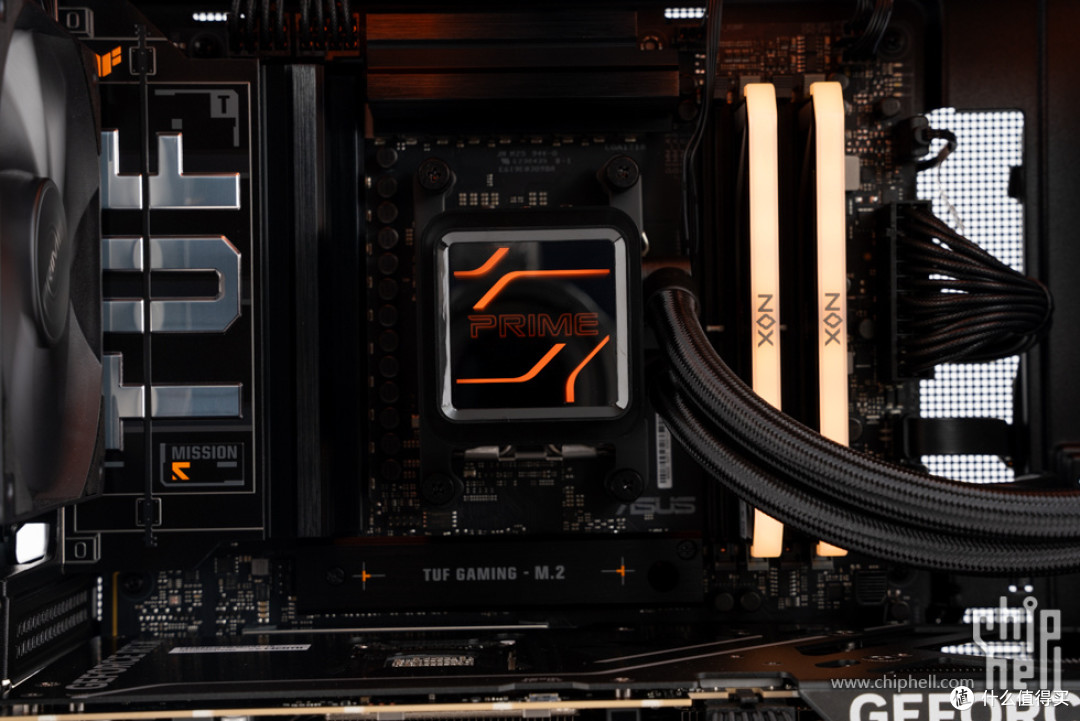

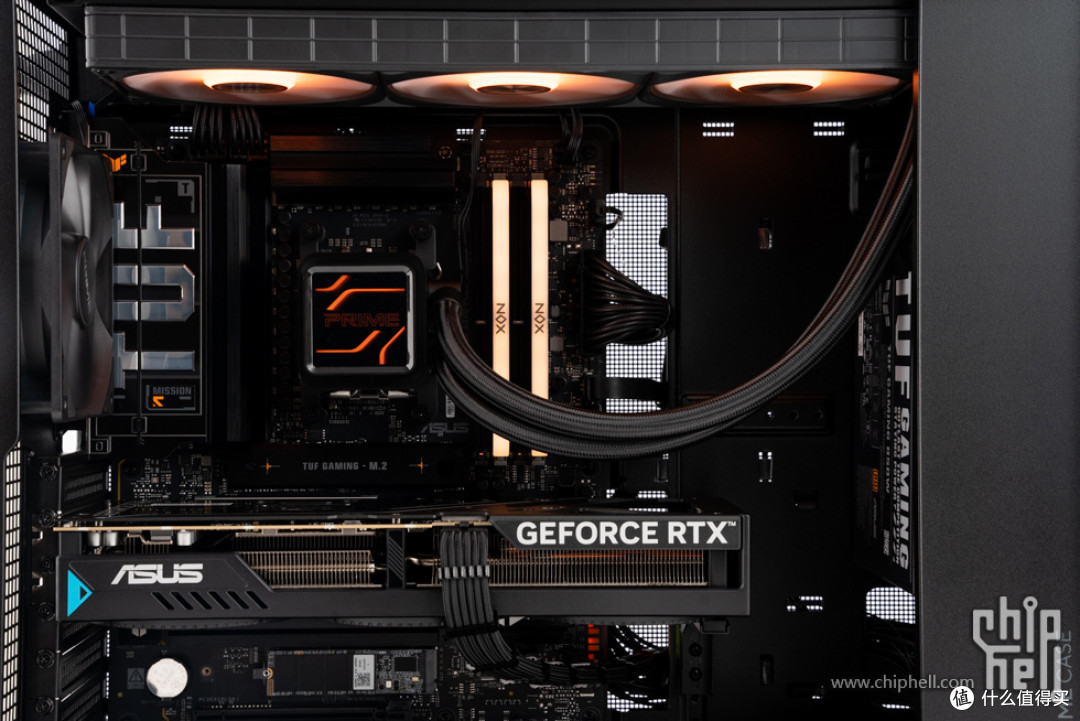

主要部件区域。

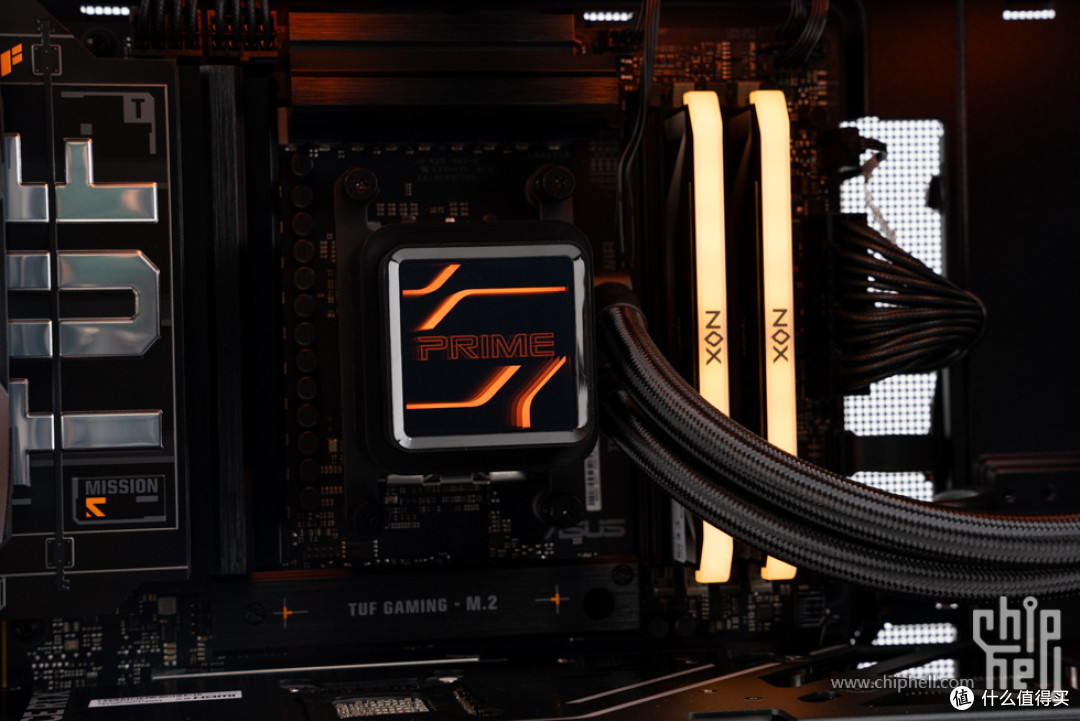

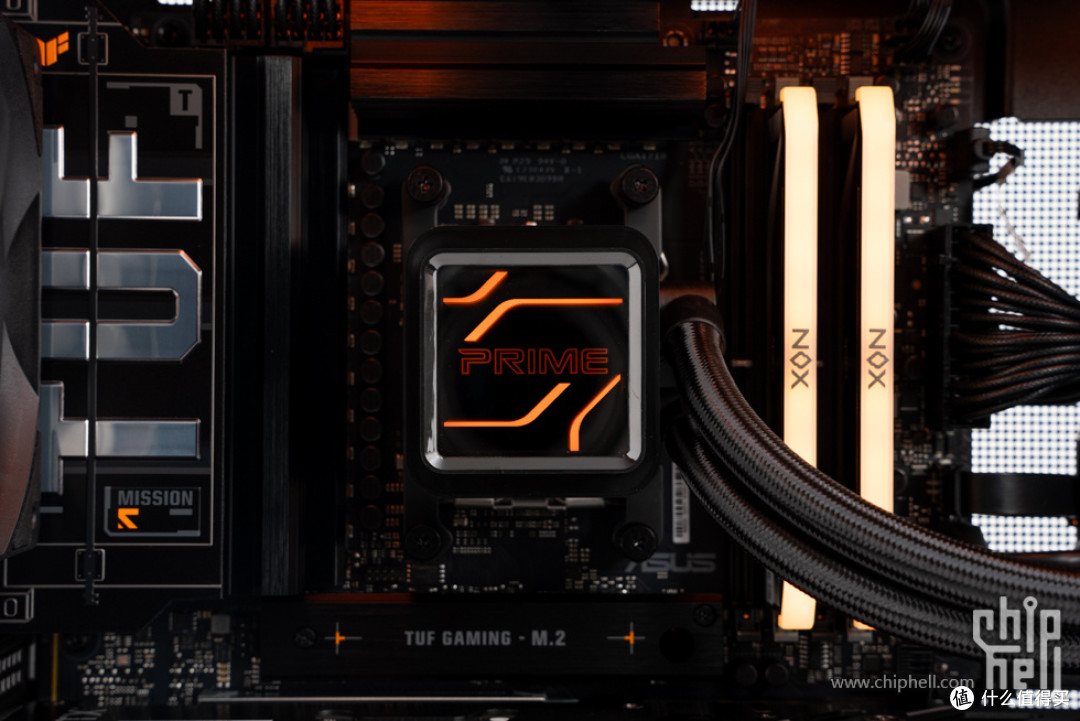

无限镜冷头灯效。

内存灯效。

主板接口保护罩。

机箱尾部的120mm排风风扇。

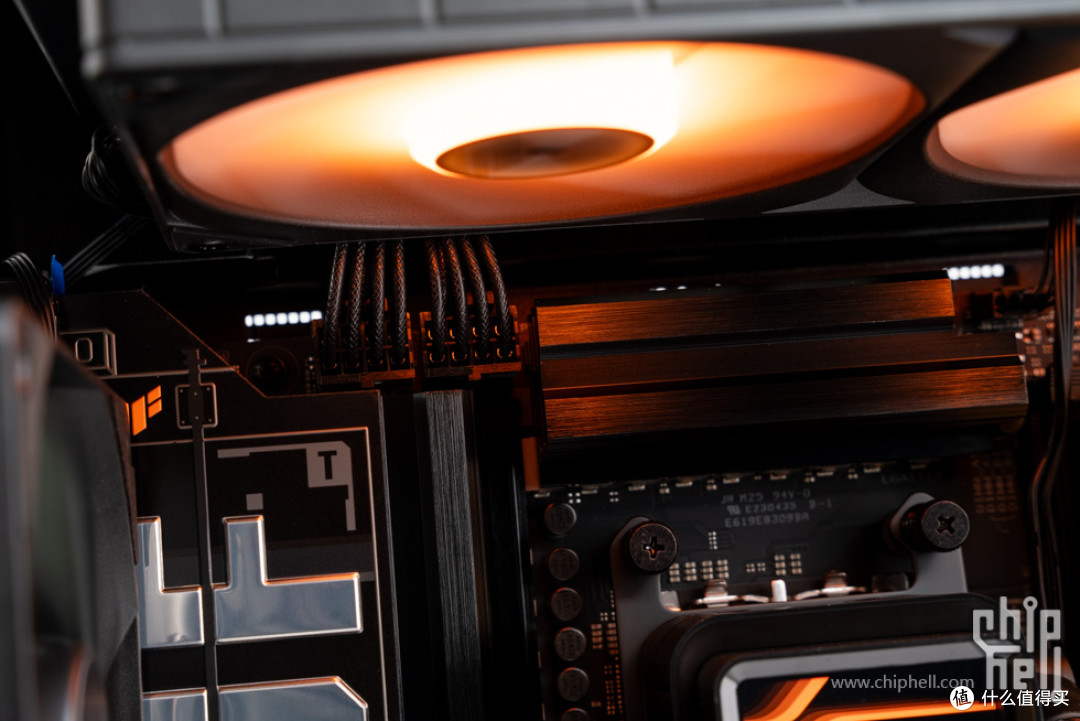

CPU供电线走线。

360冷排安装在机箱顶部。

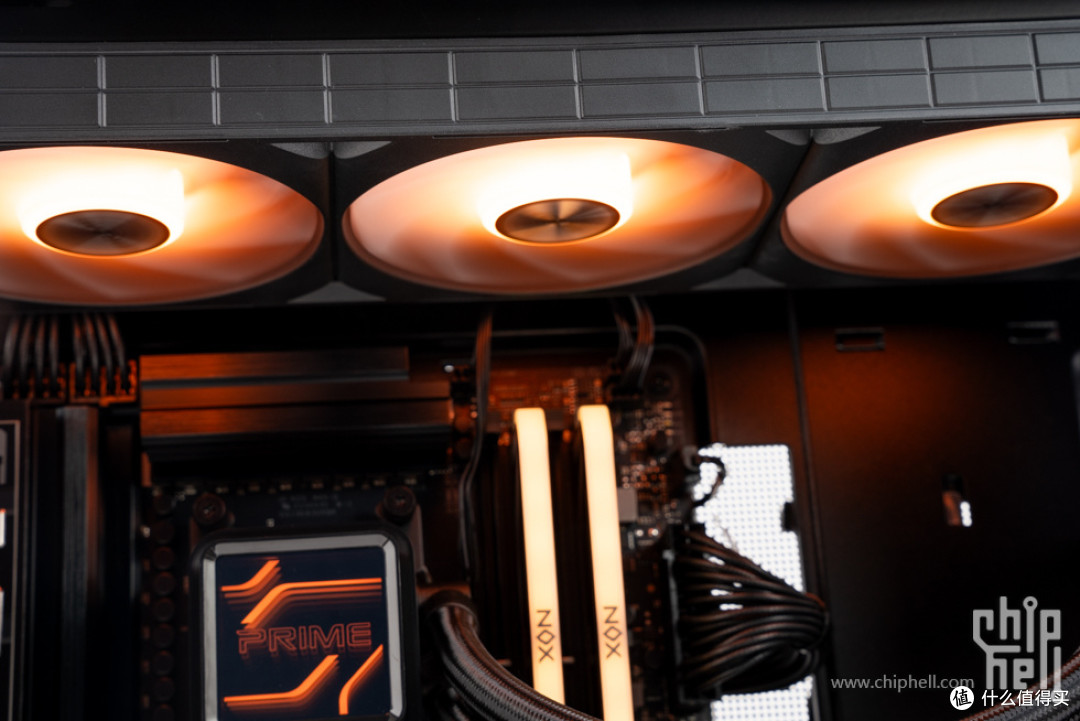

冷排风扇灯效。

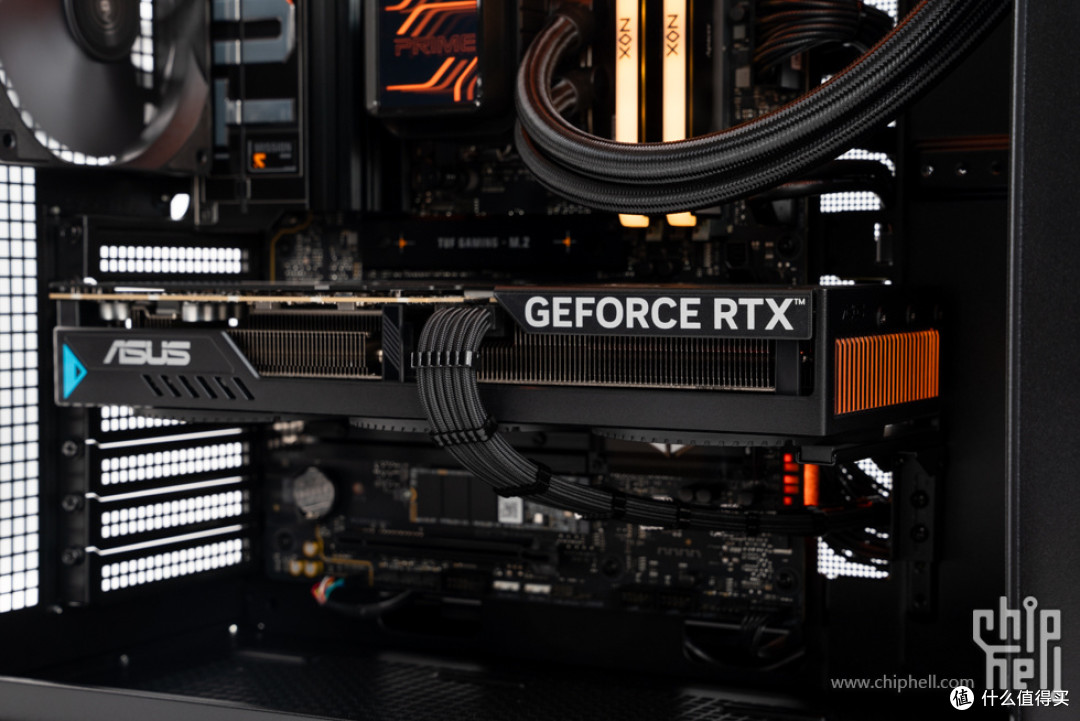

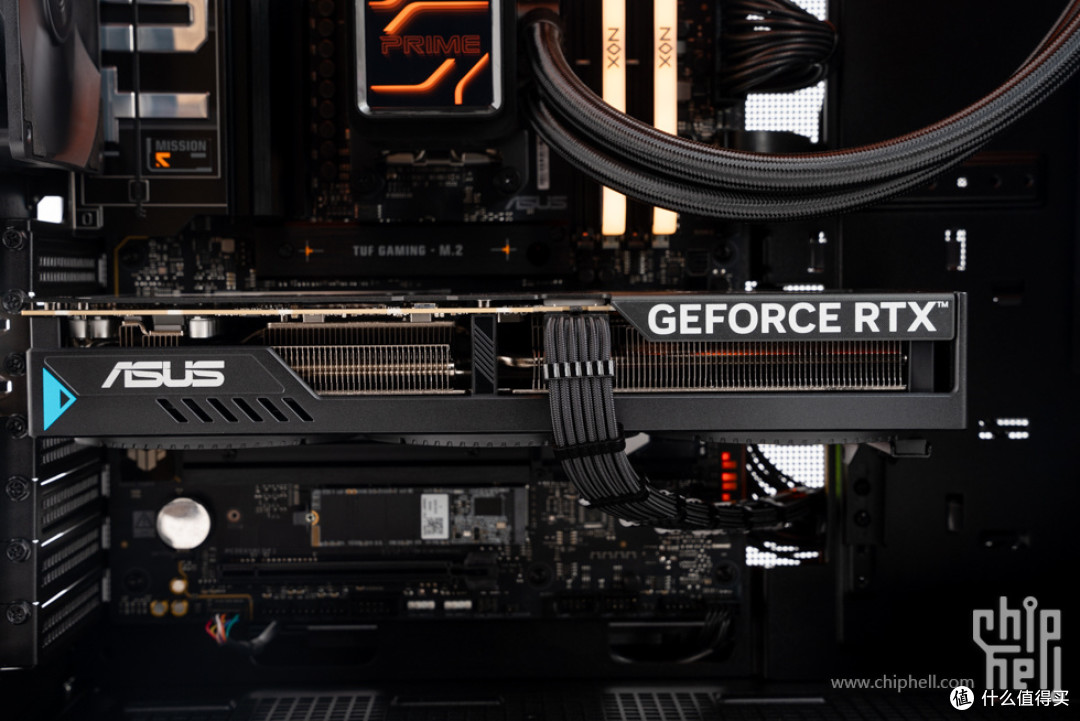

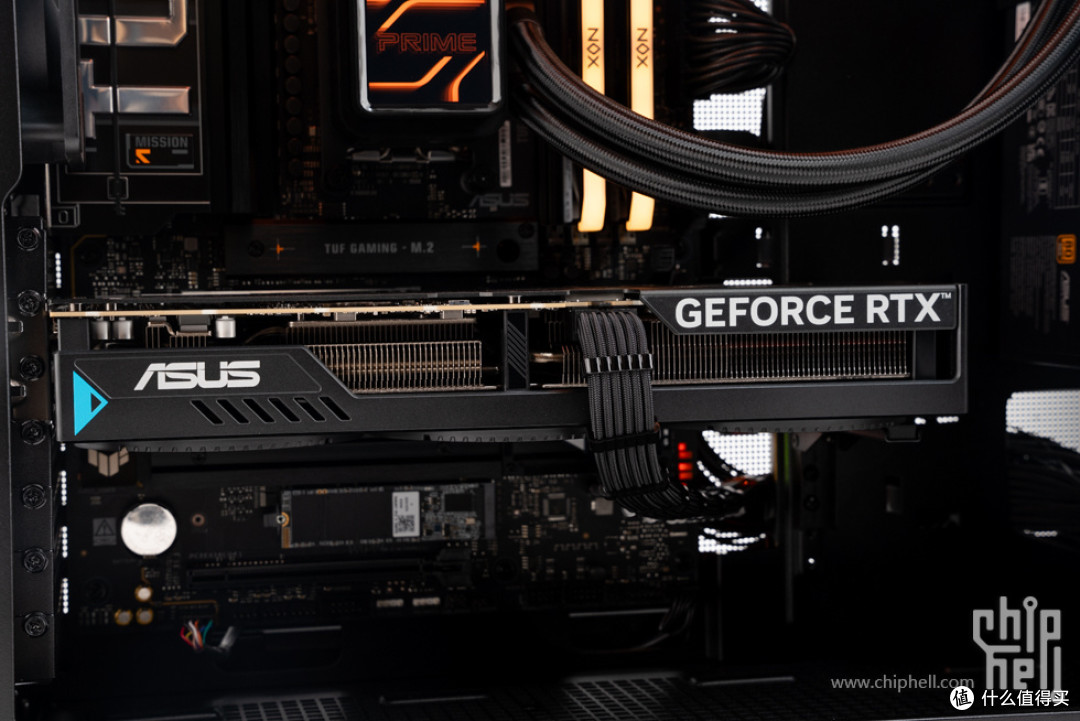

显卡部分。

显卡前部的格栅装饰，带有RGB灯效。

华硕logo。

GEFORCE RTX字样。

显卡采用了全金属背板，右侧为贯穿风道开孔。

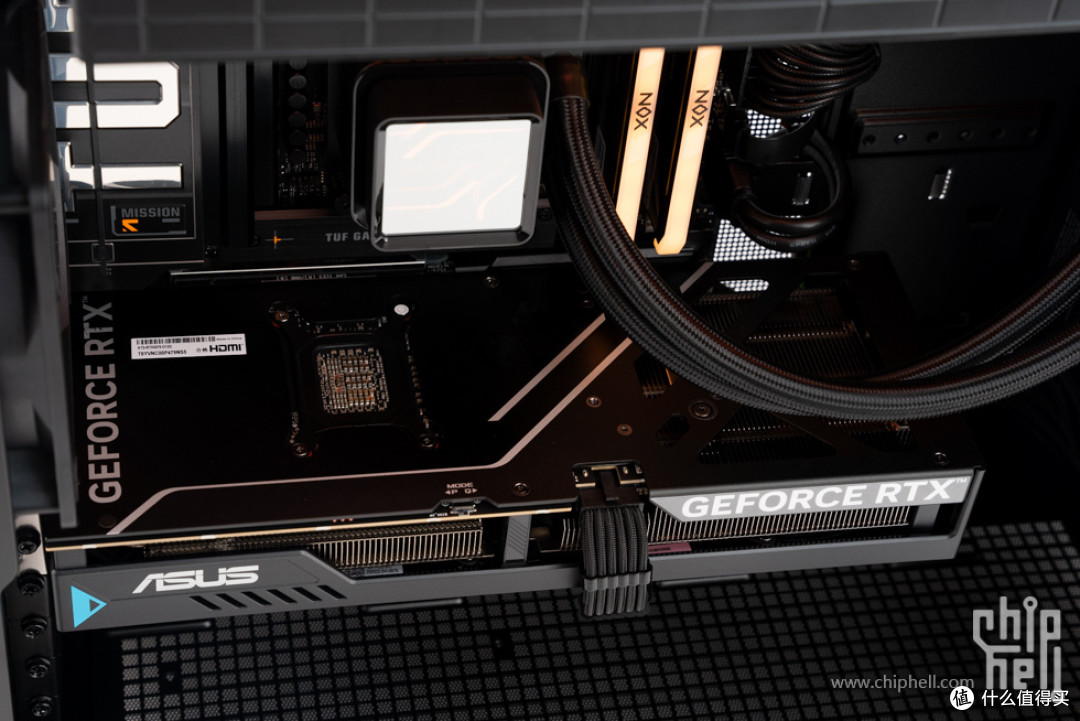

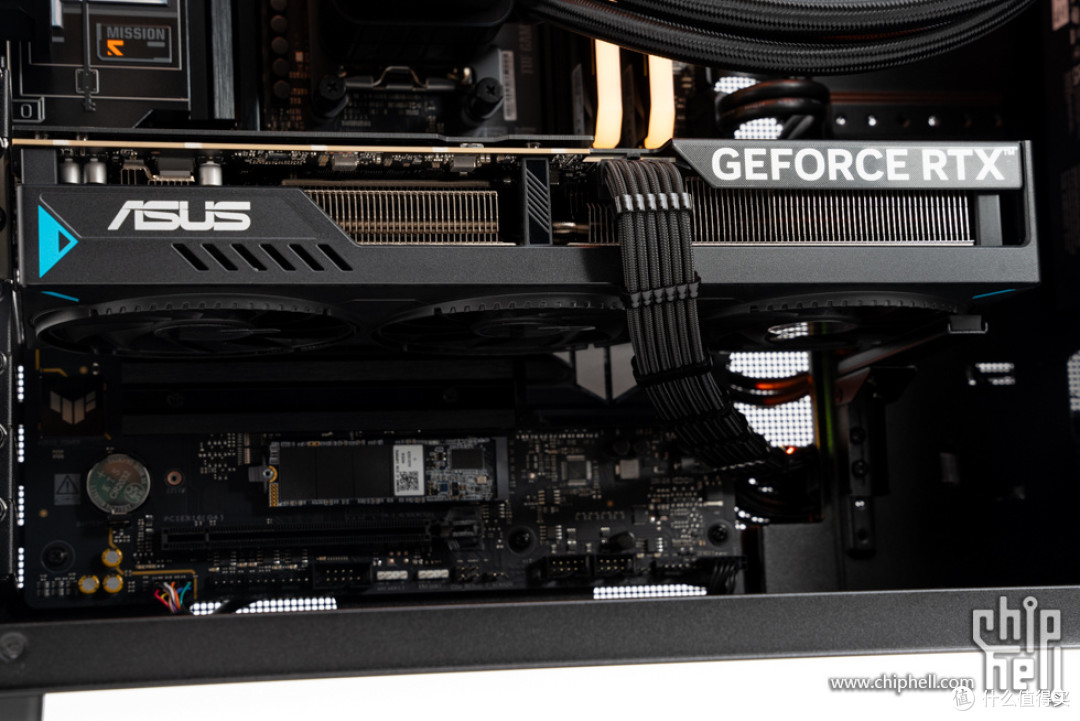

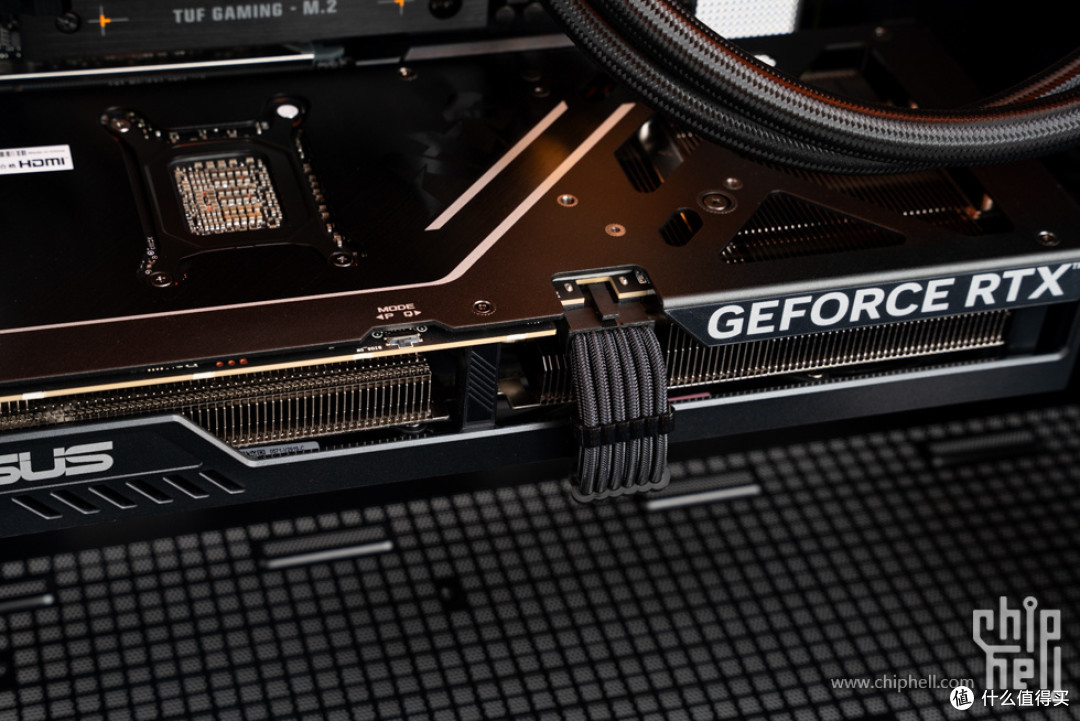

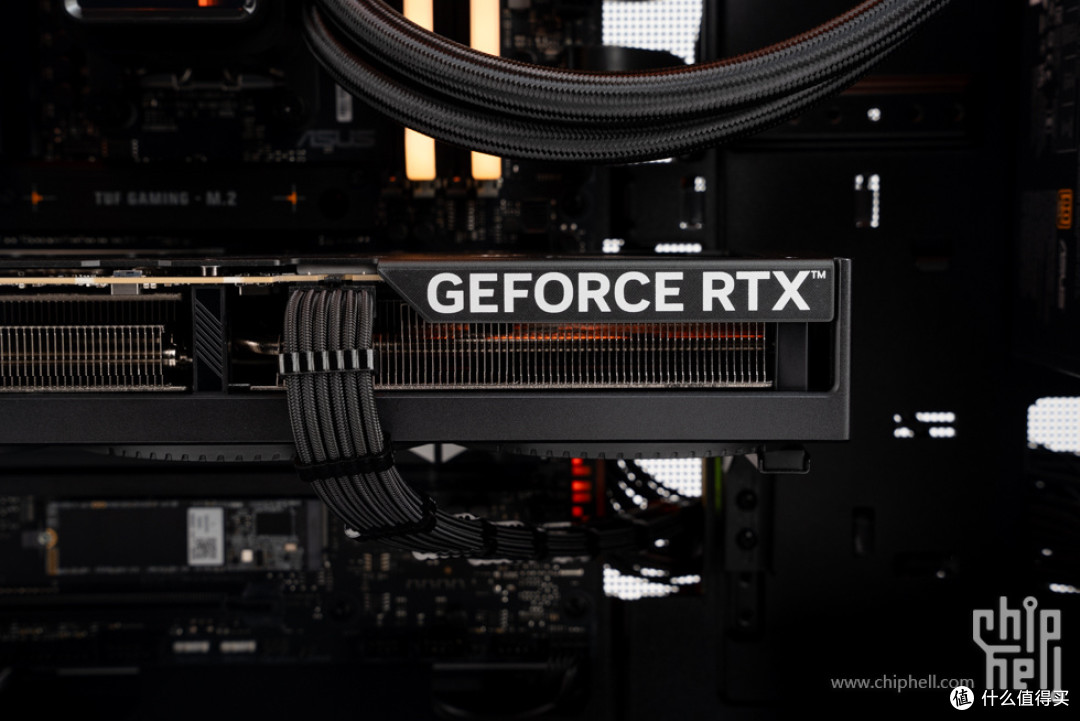

显卡供电线走线。

待机状态下显卡风扇停转。

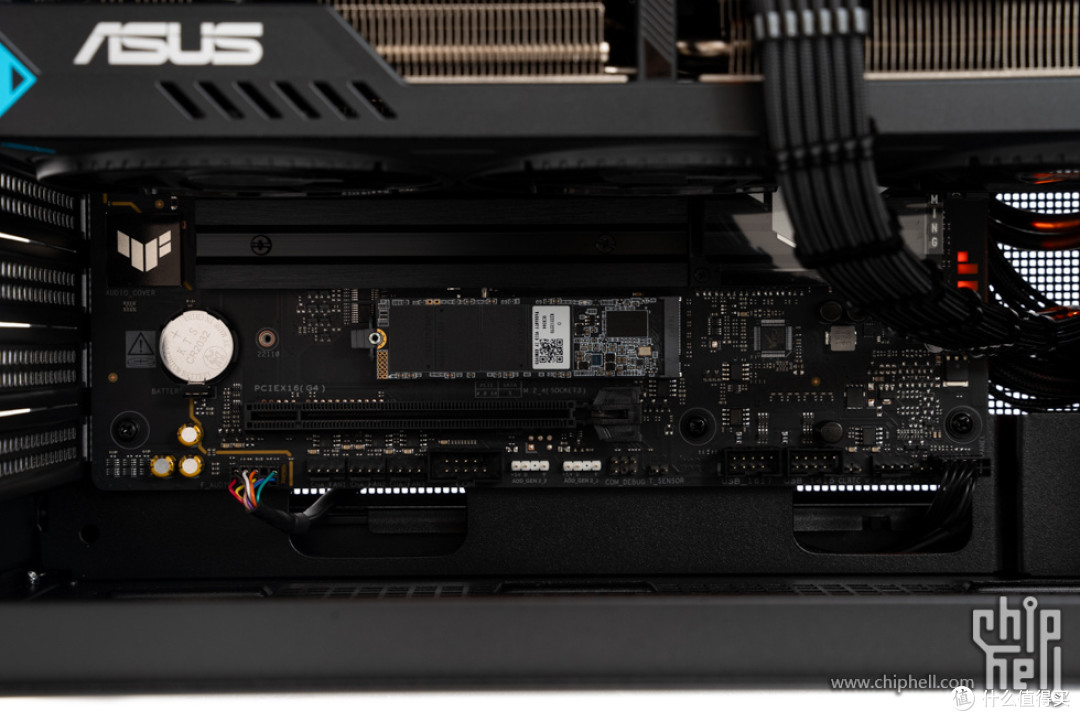

主板下方的跳线。

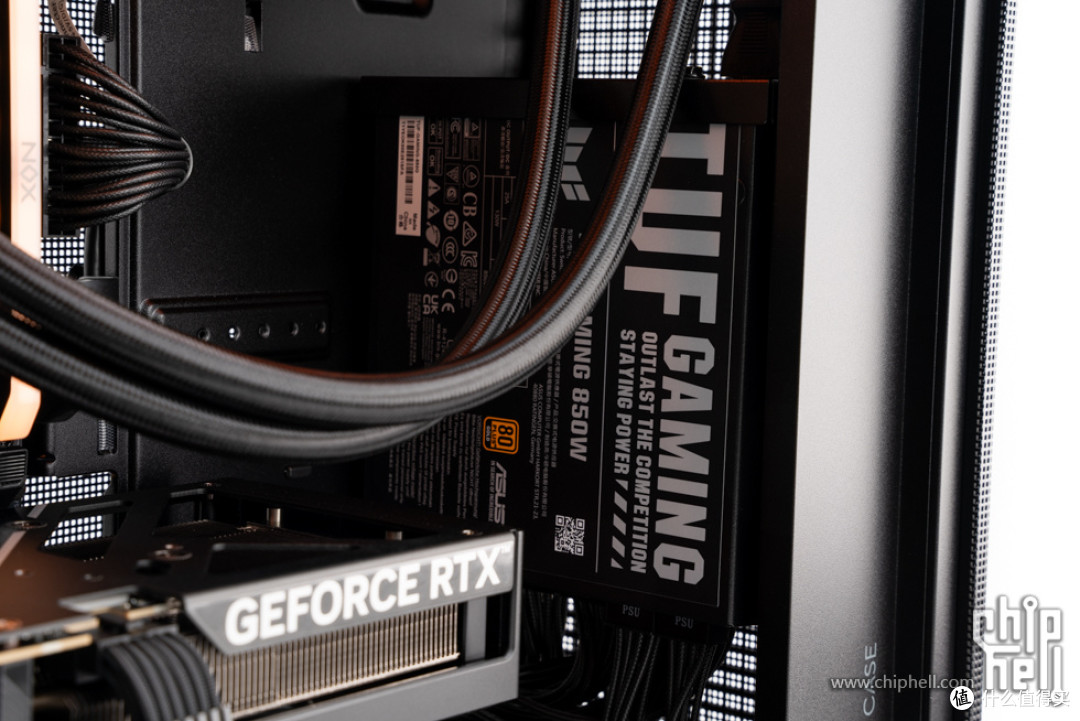

前部的电源位。

配件展示

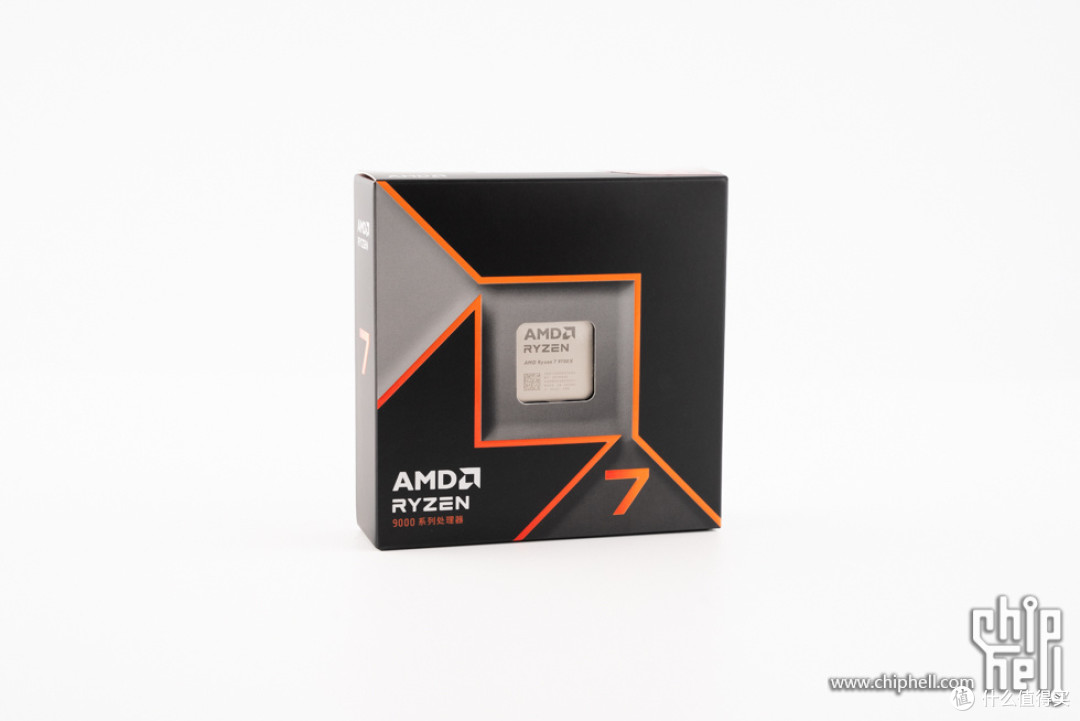

AMD 锐龙 7 9700X。

内容物一览，包括安装与保修指南、经典透明塑料托盘收纳的CPU和贴纸、社区广告页。

CPU本体。

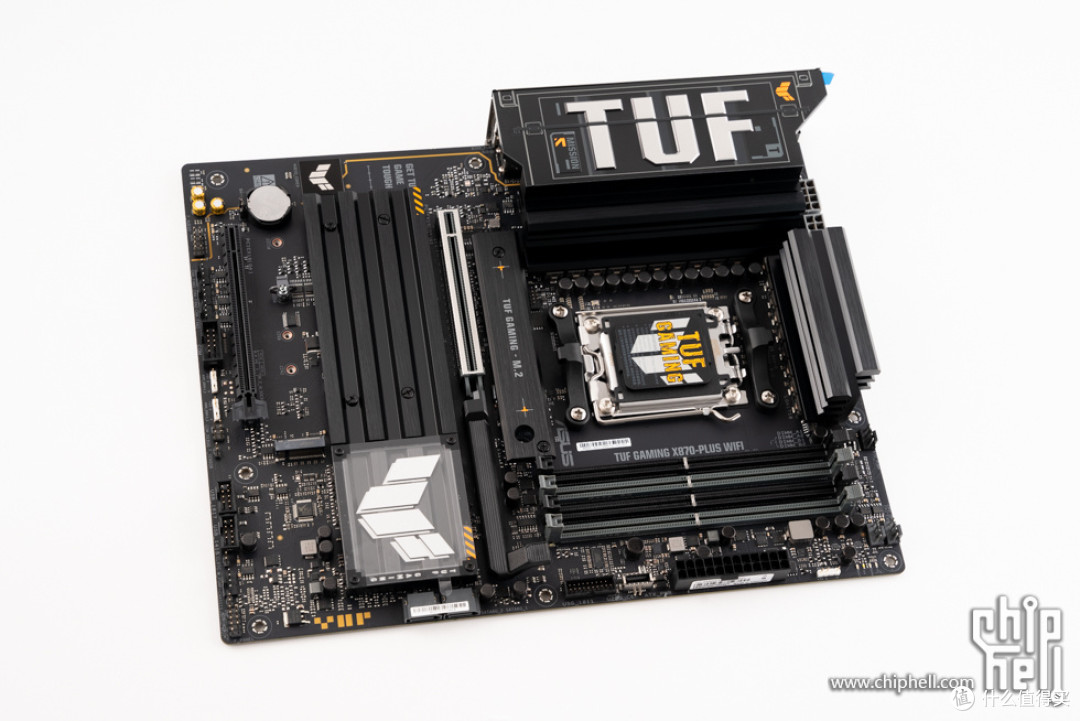

华硕 TUF GAMING X870-PLUS WIFI 主板，标准ATX板型，黑色PCB，表面覆盖了大面积散热装甲，融入了TUF元素，适合黑色主题装机。

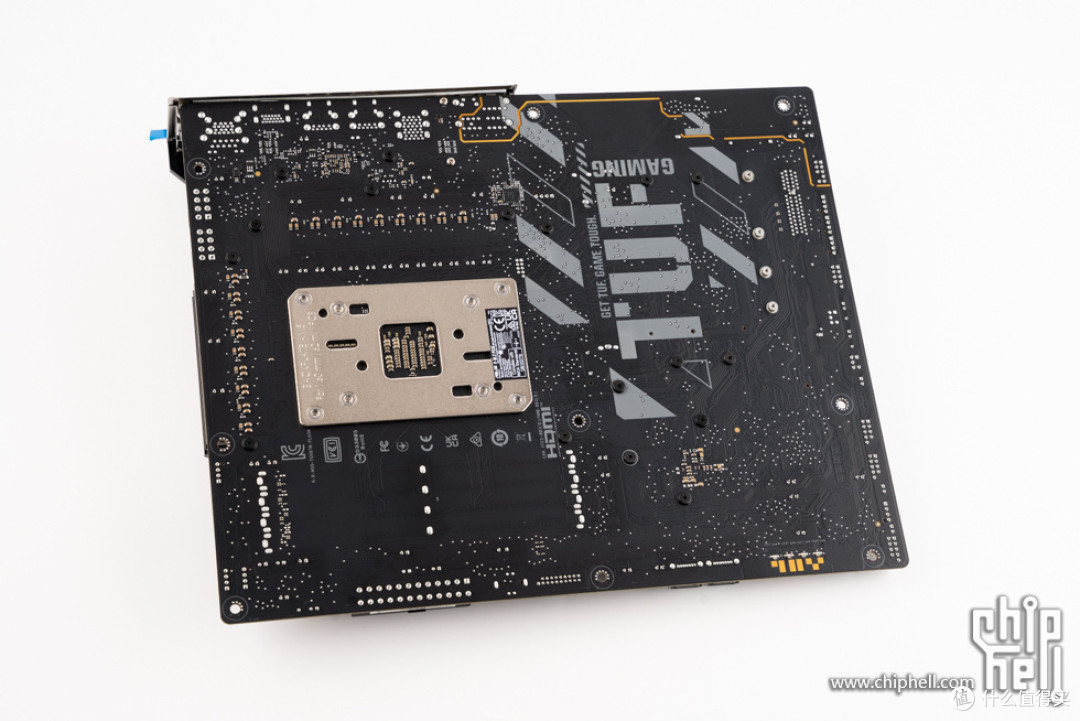

主板背面一览，这块主板采用了8层PCB，焊点饱满，做工扎实，并印刷了各种认证标识logo和TUF元素。

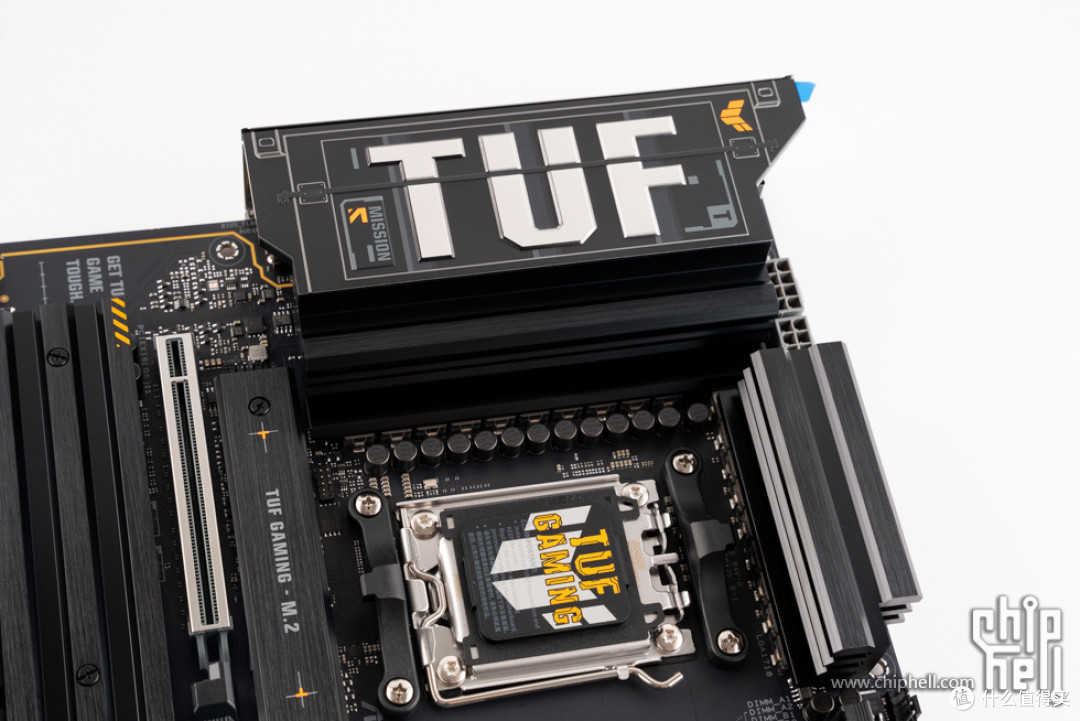

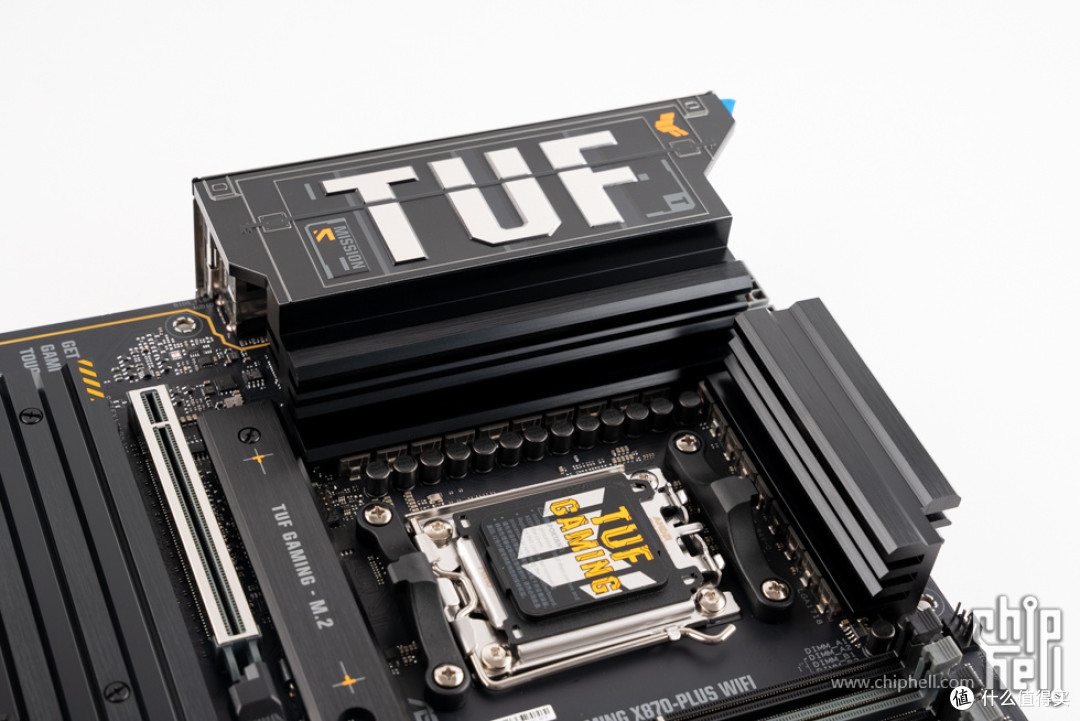

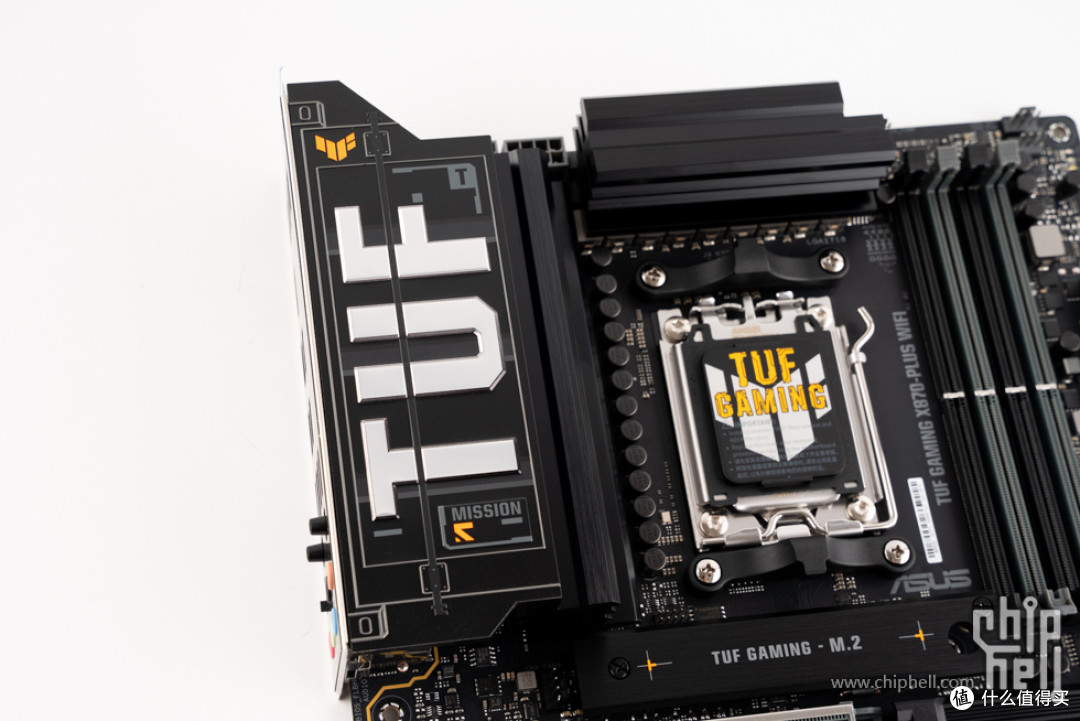

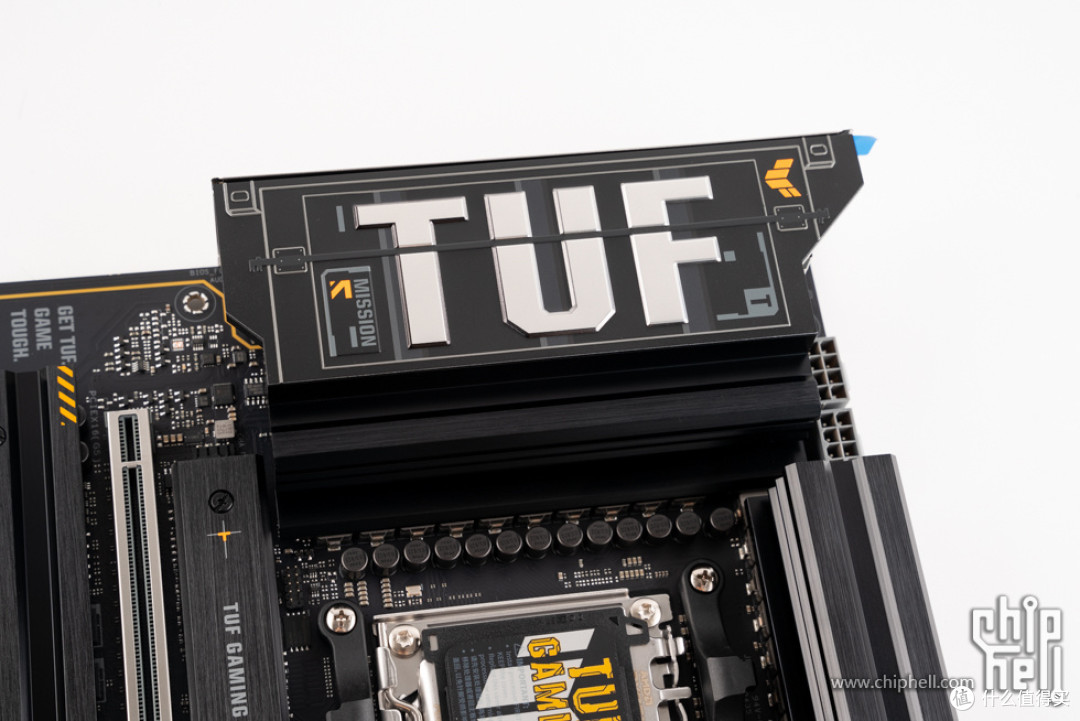

一体式I/O+VRM散热装甲，表面有TUF字样和装饰元素。

VRM散热装甲内侧为格栅设计，增大散热面积。

带亮面的TUF logo。

VRM供电散热装甲，开有格栅增大散热面积。

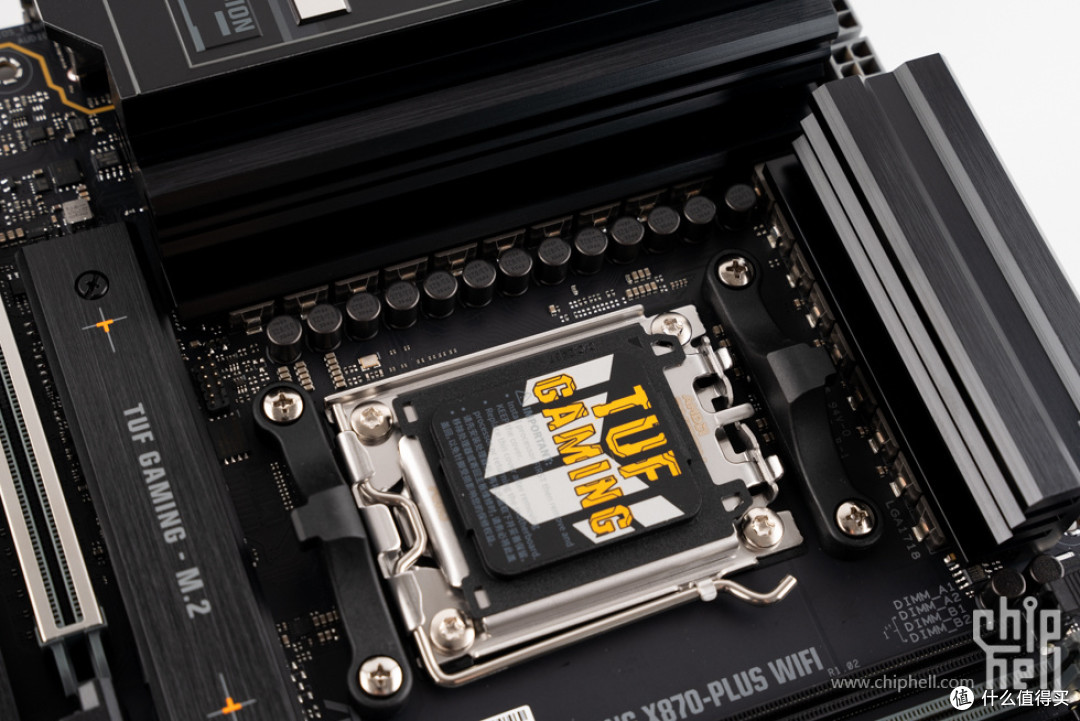

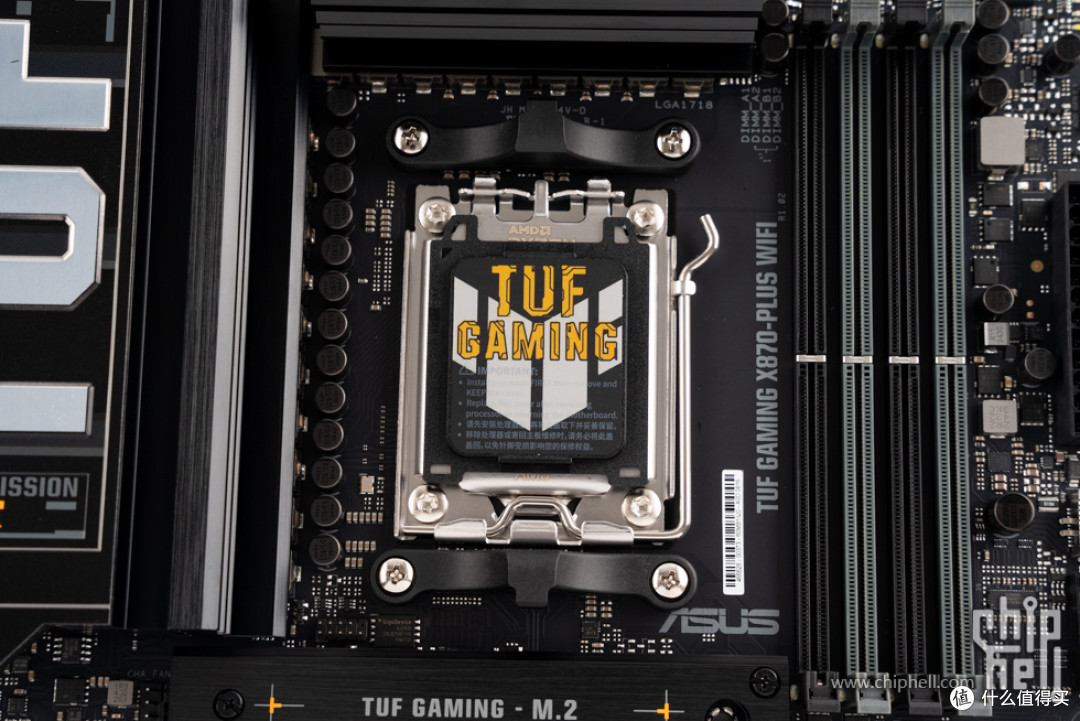

CPU插槽保护盖，上方印有TUF logo。

AMD AM5 LGA1718 插座，支持AMD Ryzen 7000/8000/9000系列CPU。

CPU供电和散热模组，采用主流的两段式L型排布。供电部分，采用16+2+1供电模组（80A），采用TUF电感，能为CPU稳定供电，TUF 5K黑金电容可提高温度耐受性，延长使用寿命。

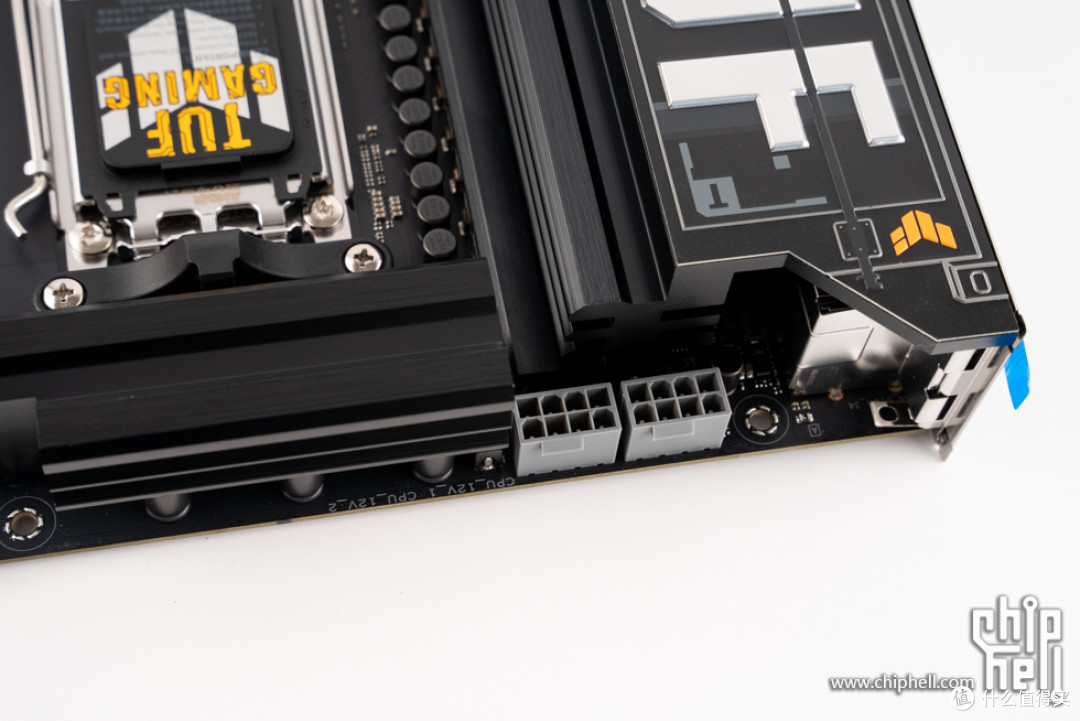

8+8 Pin ProCool CPU供电接口，ProCool II 使用特制接针，确保与12V电源线连接更充分，降低阻抗，坚固耐用。

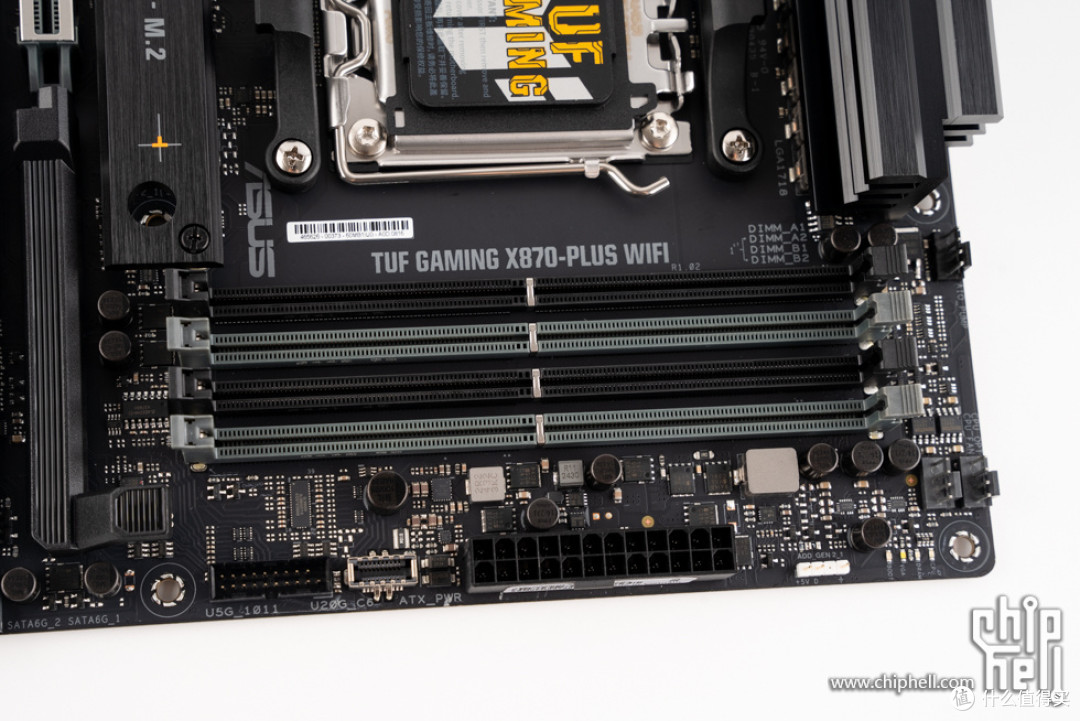

4条DDR5内存插槽，最高支持DDR5 8000+ MT/s（OC），至高256GB 内存容量，支持EXPO/XMP 3.0。主板搭载了华硕AEMP II技术，可以自动监测内存芯片，优化频率、时序以及电压，轻松释放性能。

前置USB 5G 接口（支持2个额外的USB 5Gbps接口）、前置USB 20G Type-C 接口（支持30W PD快速充电）、主板24Pin供电接口。

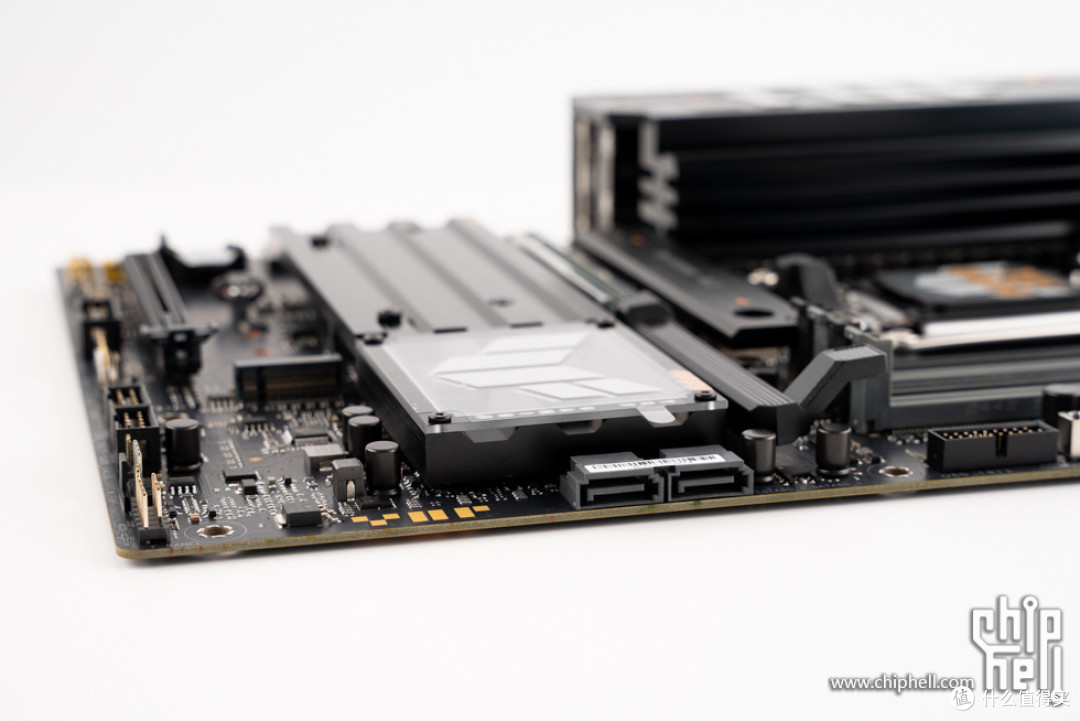

2个SATA 6Gb/s 接口。

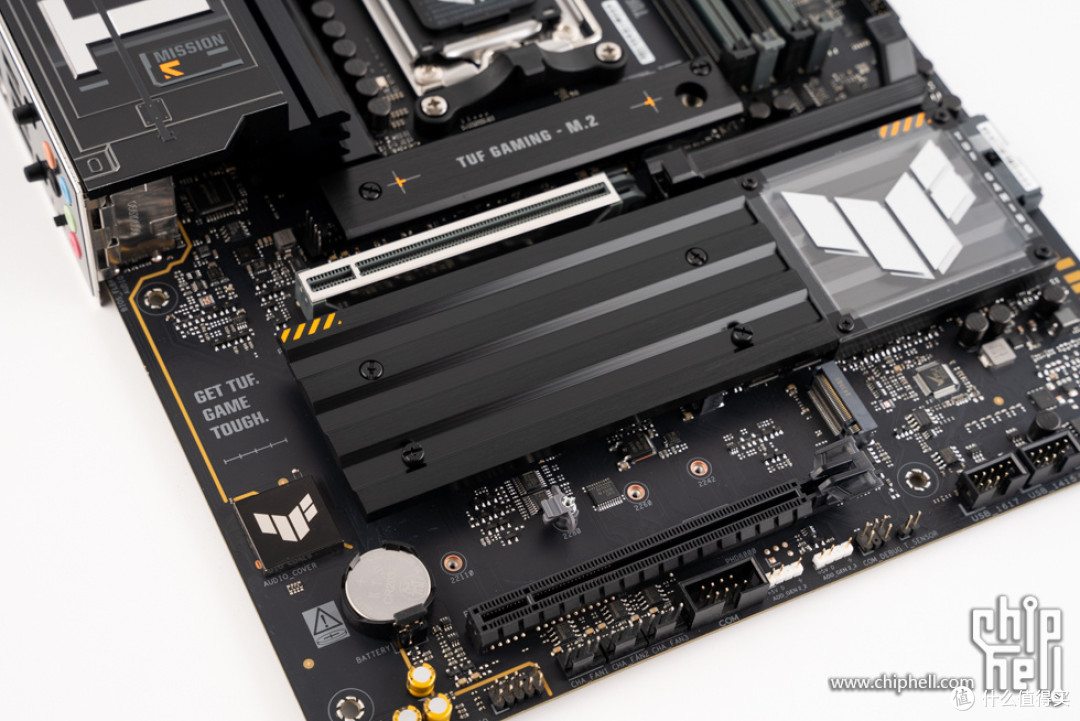

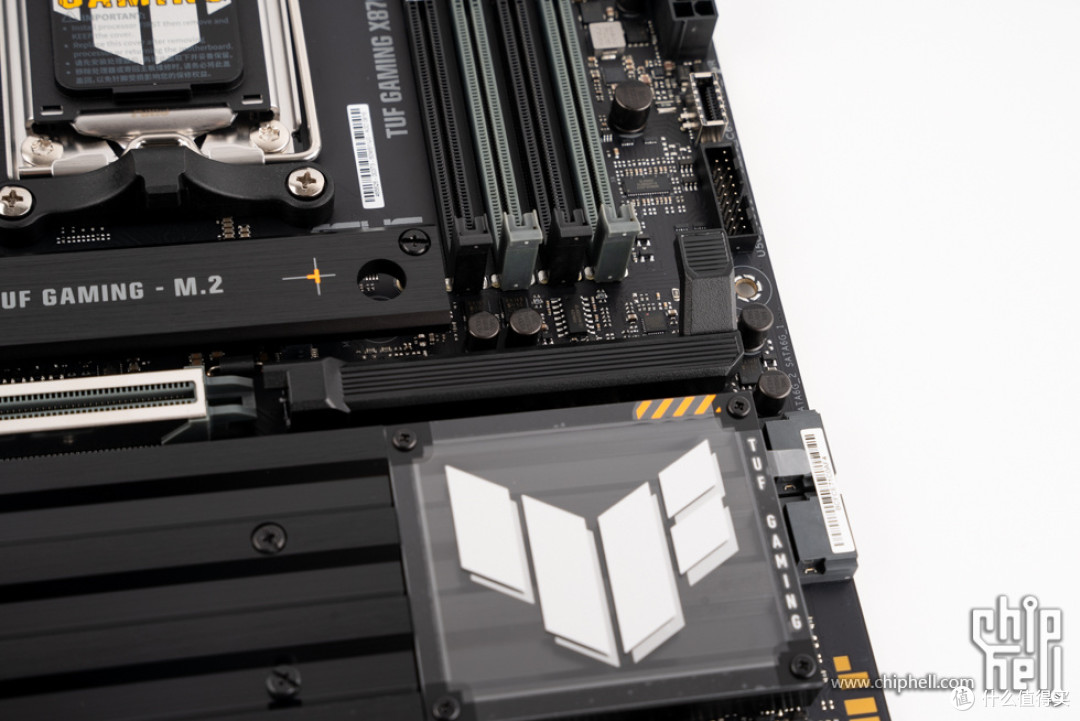

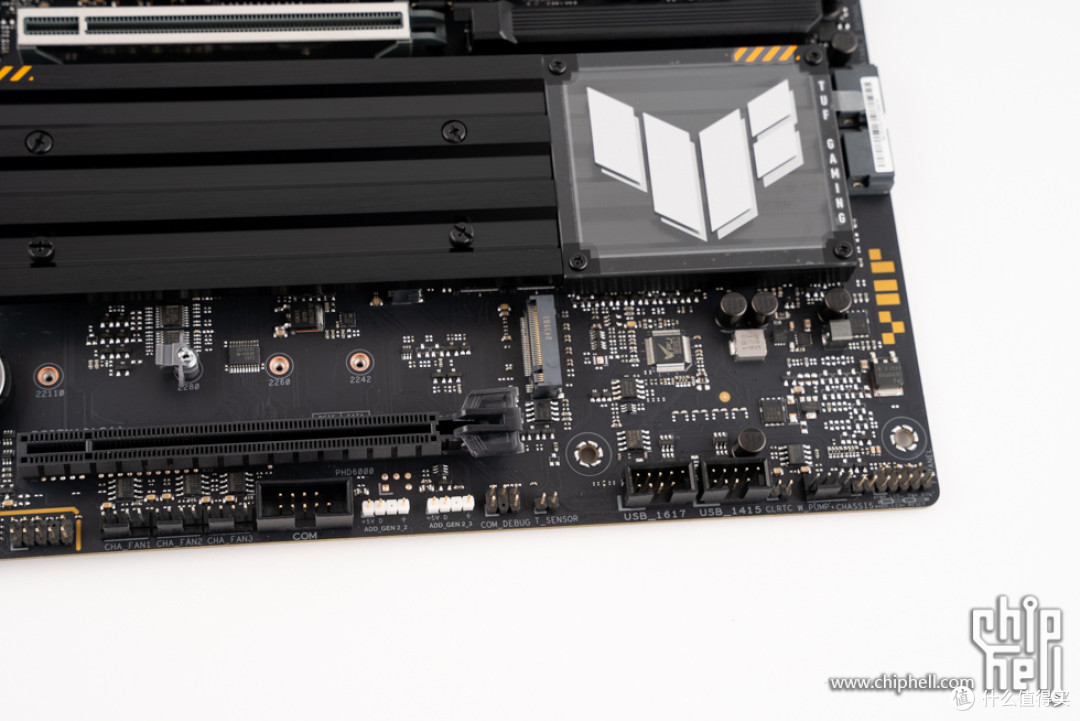

主板下半部分，采用了大面积的散热装甲覆盖。

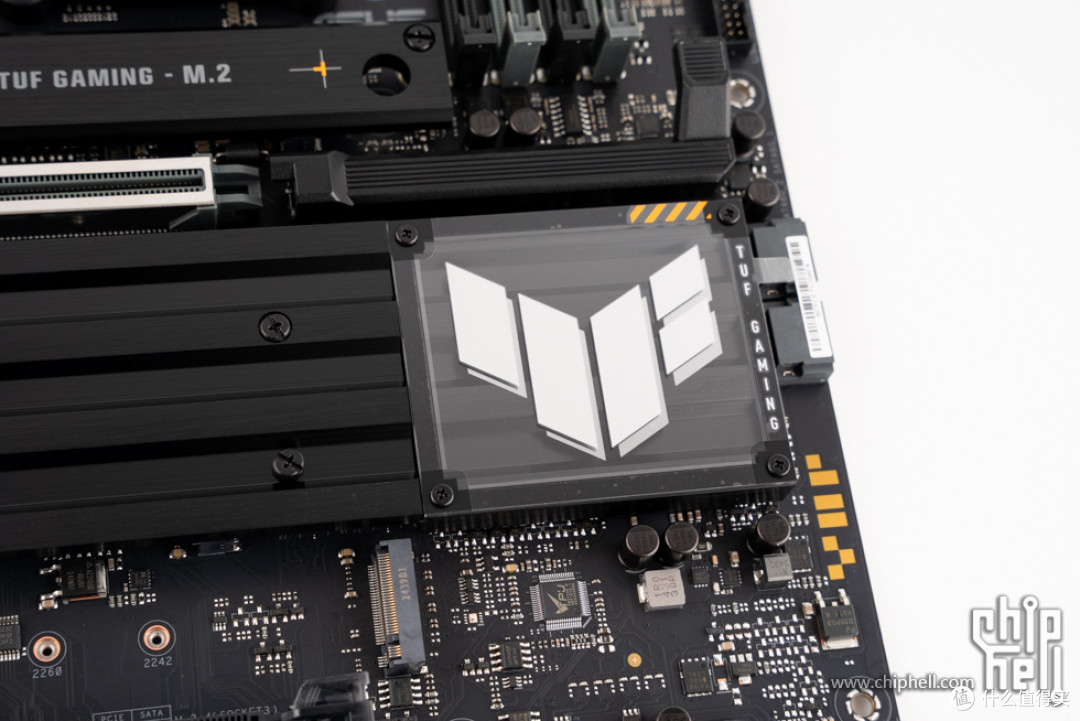

带有TUF logo的芯片组散热装甲。

显卡易拆键。

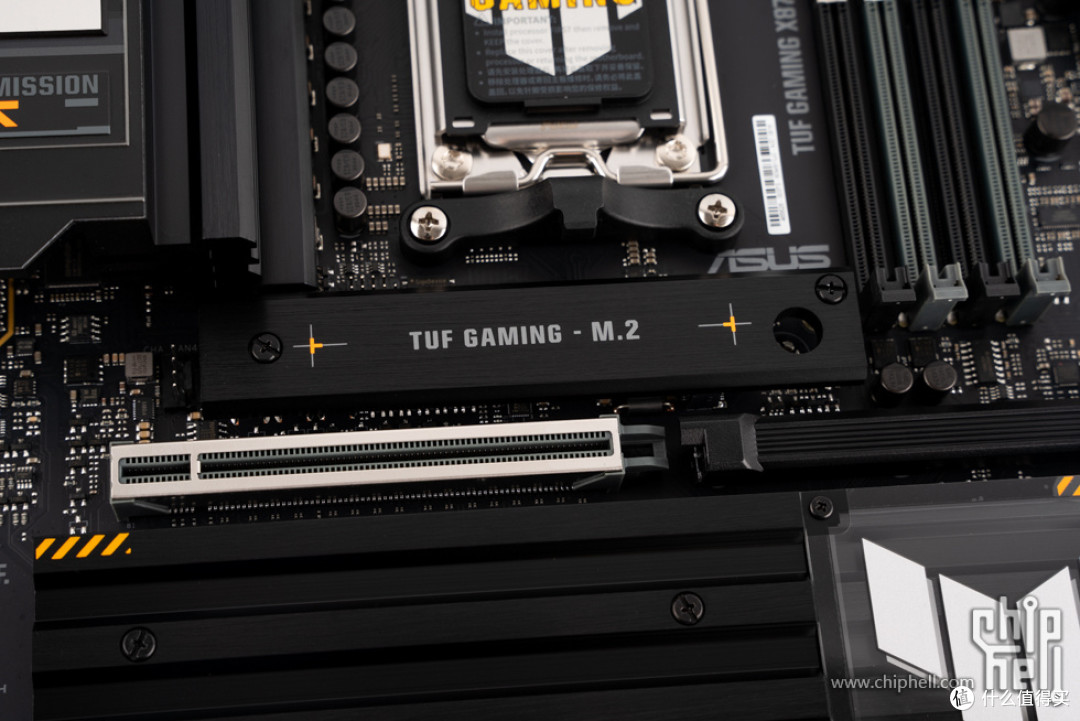

带有金属包边加固的PCIe 5.0 x16显卡插槽。

M.2散热装甲，上方印有TUF GAMING - M.2 字样。

扩展方面，主板带有1条PCIe 5.0 x16插槽、1条PCIe 4.0 x16插槽（支持x8/x4模式）。

主板下方的跳线区域。

集成声卡部分，采用Realtek ALC1220P 7.1 环绕声高清音频芯片，带有音频保护罩，支持杜比全景声，支持高品质120 dB SNR 立体声播放输出和113 dB SNR 录音输入，支持DTS音效定制，PCB部分带有音频分割线。

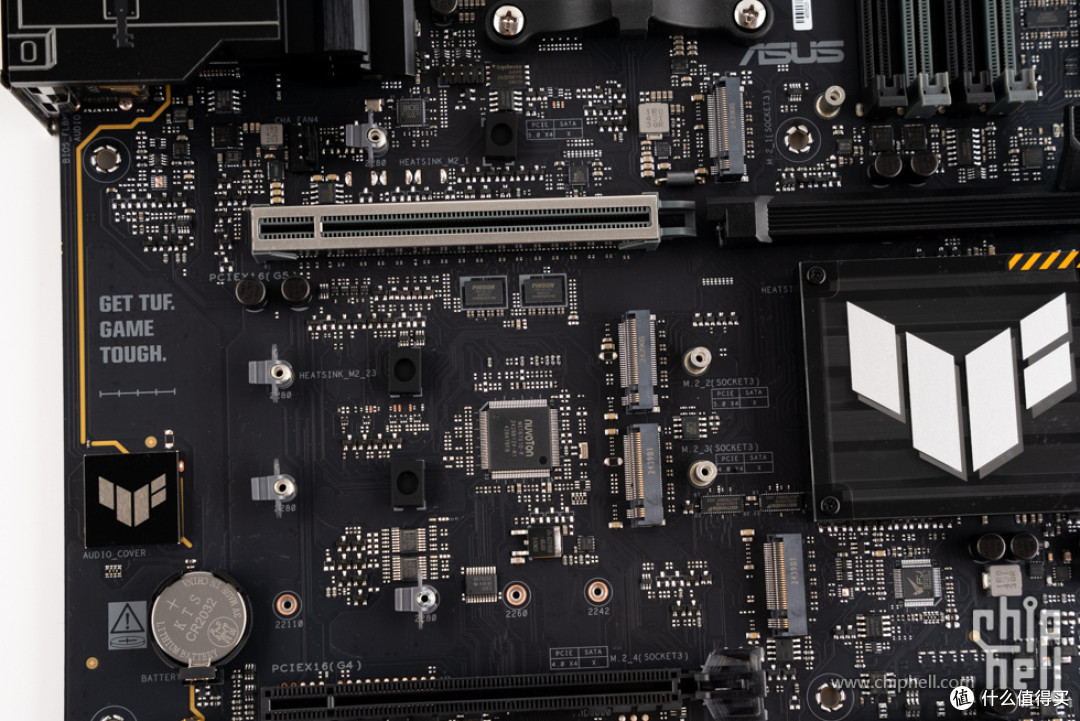

拆卸掉M.2散热装甲后，可以看到4个M.2 SSD插槽，上面2条支持PCIe 5.0，下面2条支持PCIe 4.0。

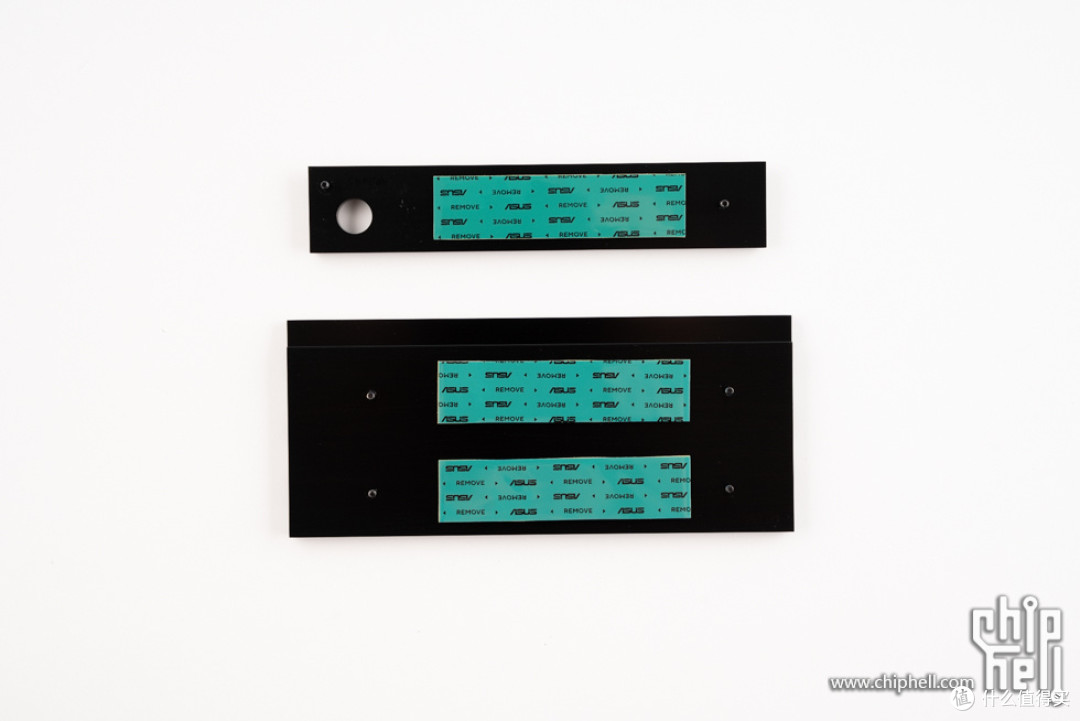

M.2散热装甲背面设有散热垫。

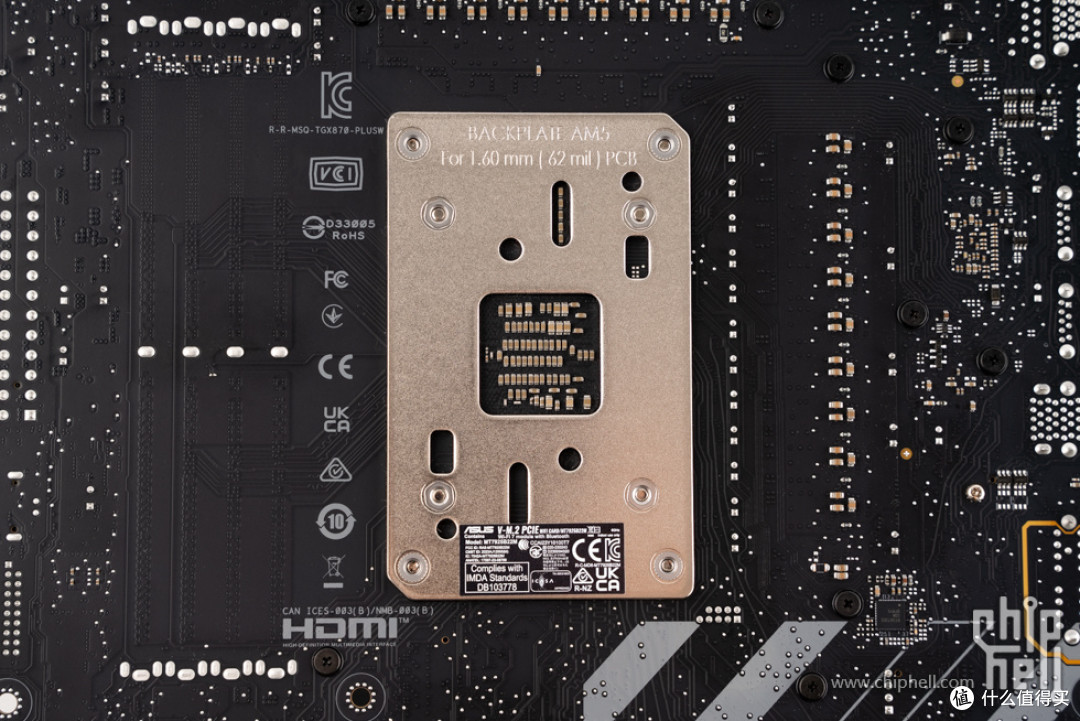

主板背面，CPU插槽底座左侧有各种认证标识。

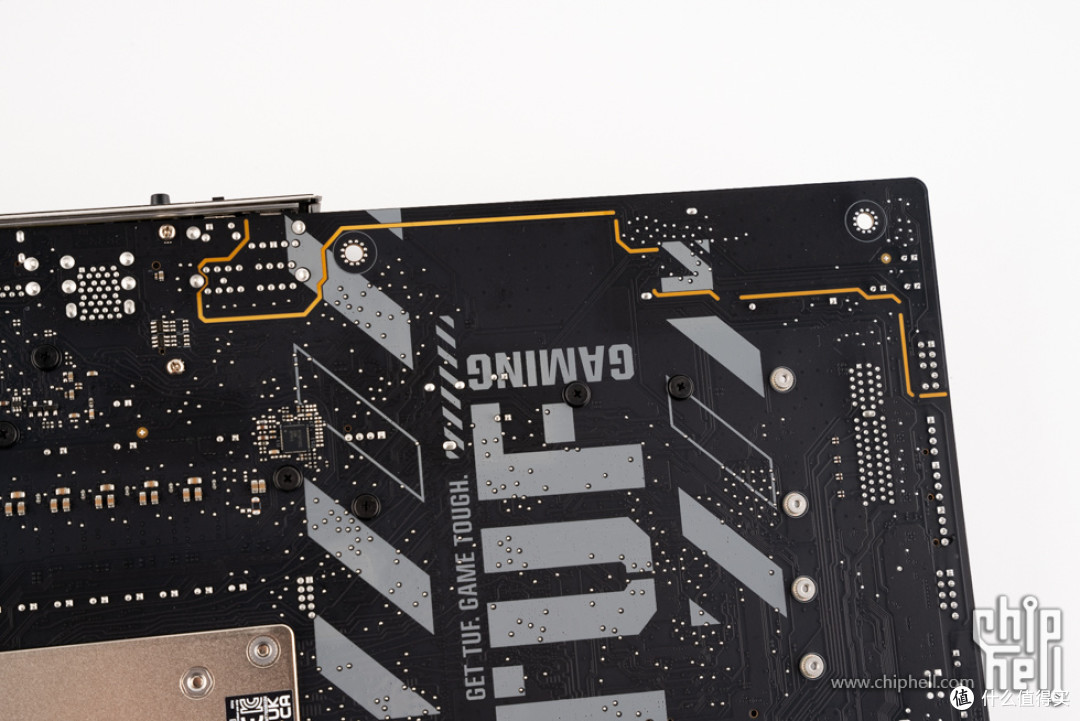

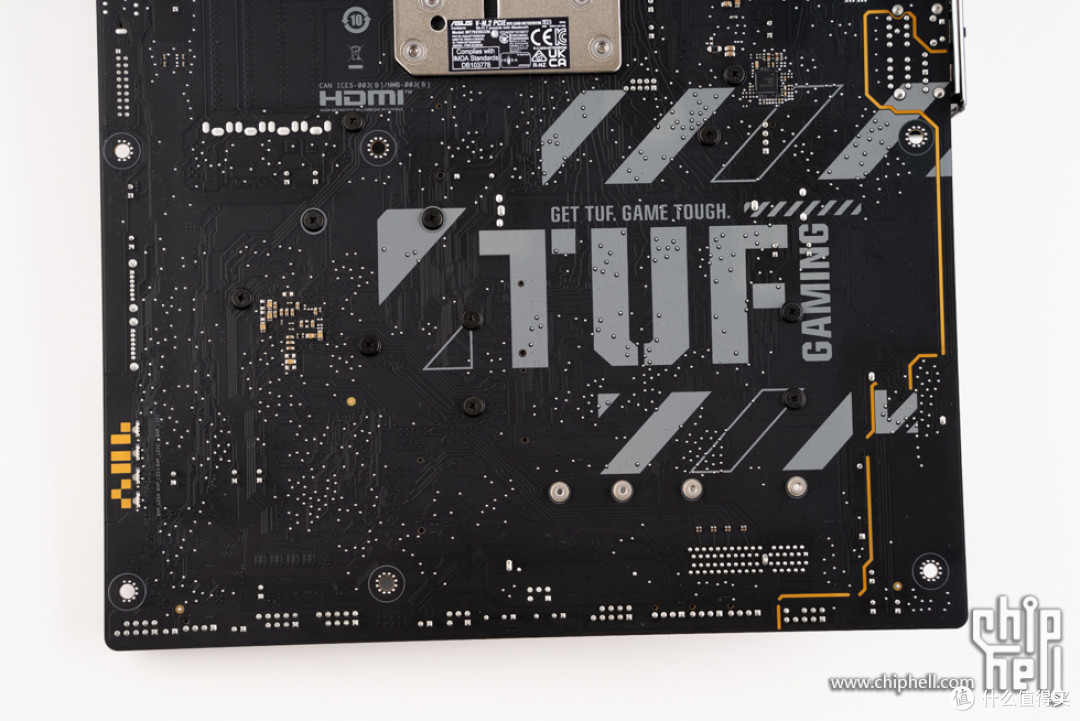

PCB上印有TUF GAMING字样及装饰条纹。

供电部分背面，部有不少元器件。

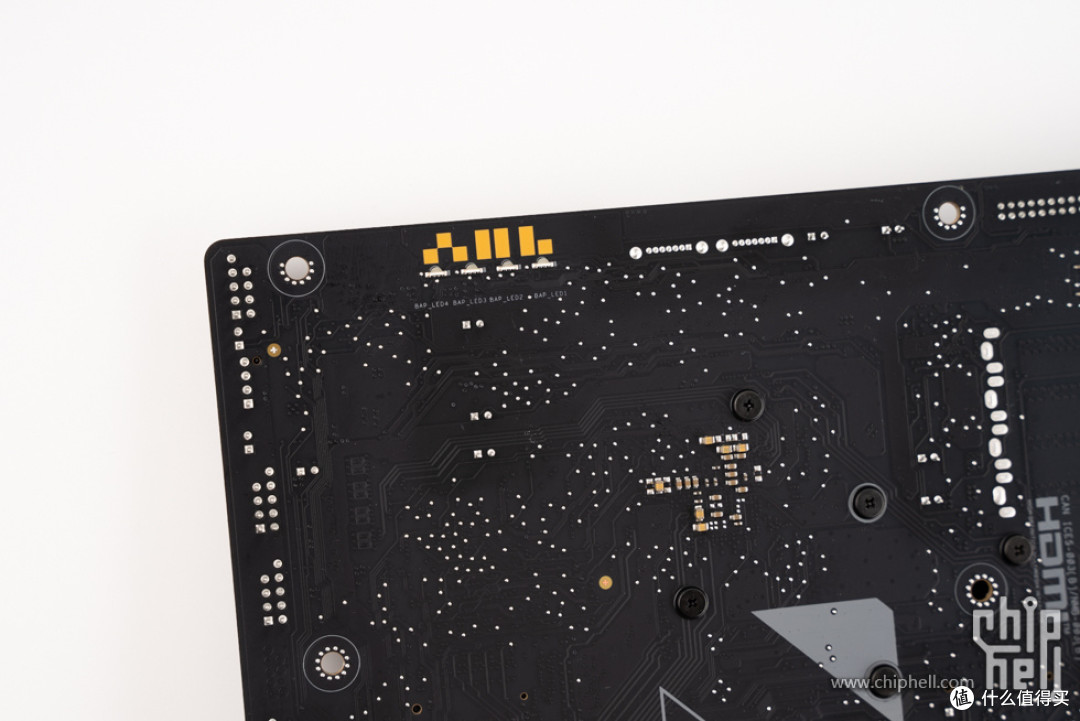

内存插槽背面的PCB。

集成声卡部分的隔离线。

TUF样式的装饰LED灯，支持RGB灯效。

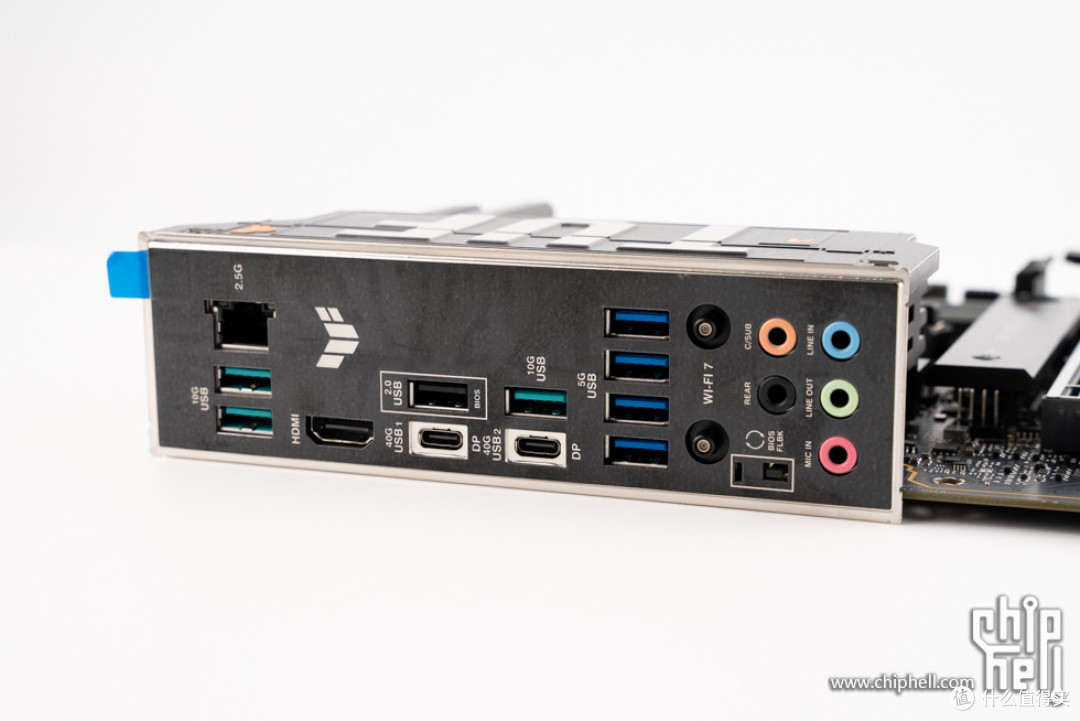

主板后方I/O接口，包括1个Realtek 2.5Gb 有线网卡接口、3个USB 10Gbps 接口（3 x Type-A）、1个HDMI接口、1个USB 2.0 接口、4个USB 5Gbps 接口（4 x Type-A）、Wi-Fi 7双天线无线网卡天线接线端、1个BIOS FlashBack 按钮、5个3.5mm音频接口。

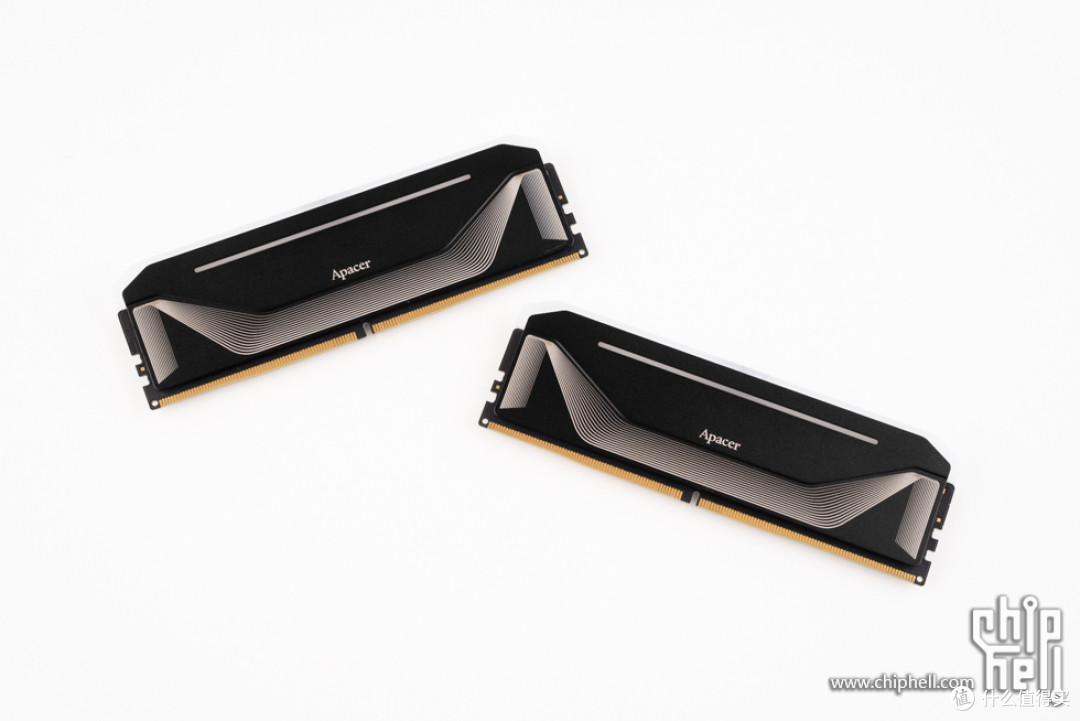

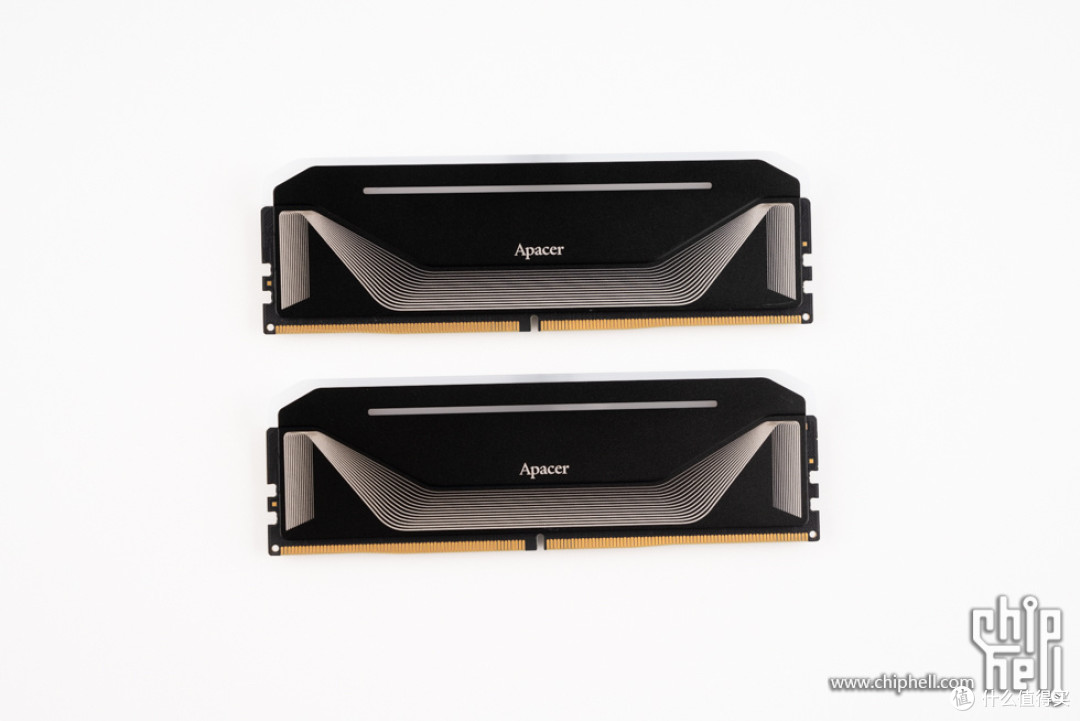

宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2 套装，内存本体，采用黑色散热马甲，上方有装饰条纹，中间印有宇瞻logo，整体上较为简约。

摆拍效果，外观较DDR4的暗黑女神 NOX有较大变化。

内存背面，设计上与正面一致，右下角贴有铭牌贴纸。

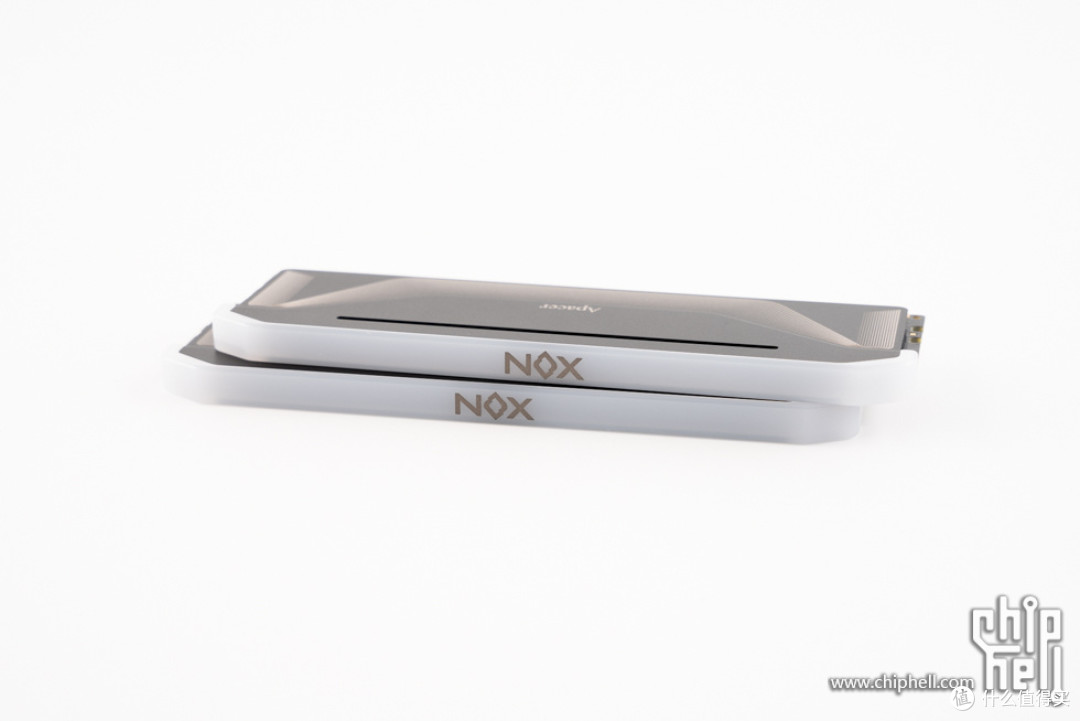

内存顶部的灯带较为宽大，中间有NOX字样。

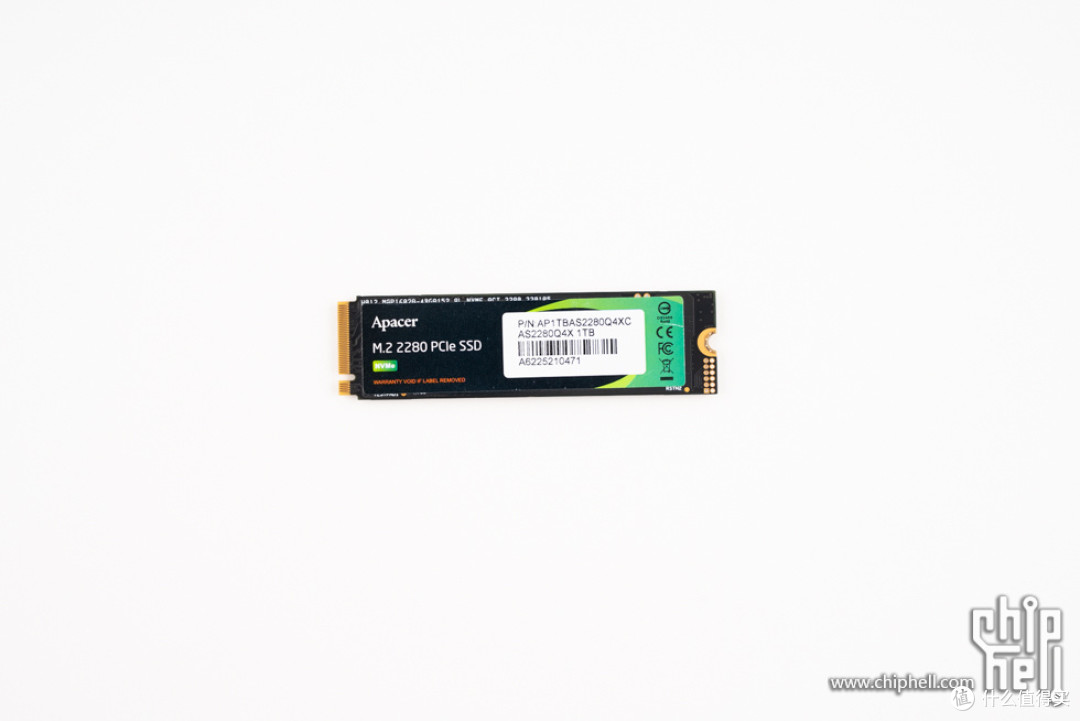

宇瞻 AS2280Q4X 1TB。

华硕 ATS-RTX5070-O12G 巨齿鲨 显卡，包装印有ASUS ATS RTX5070 O12G 华硕巨齿鲨显卡 字样、显卡轮廓简图和巨齿鲨专属二次元形象图案，左下角标注了显卡特性，右下角是NVIDIA标准的产品型号。

包装背面用图文方式介绍了显卡的各种特性，非常详细。

附件一览，包括产品说明书、供电连接说明、电源转接线。

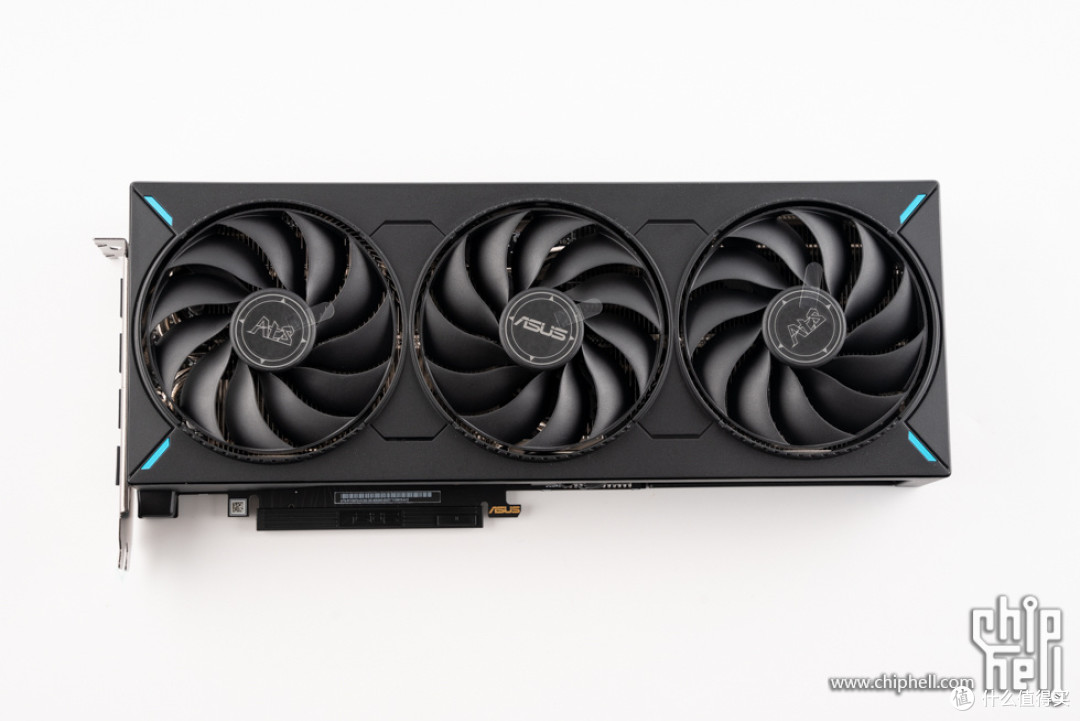

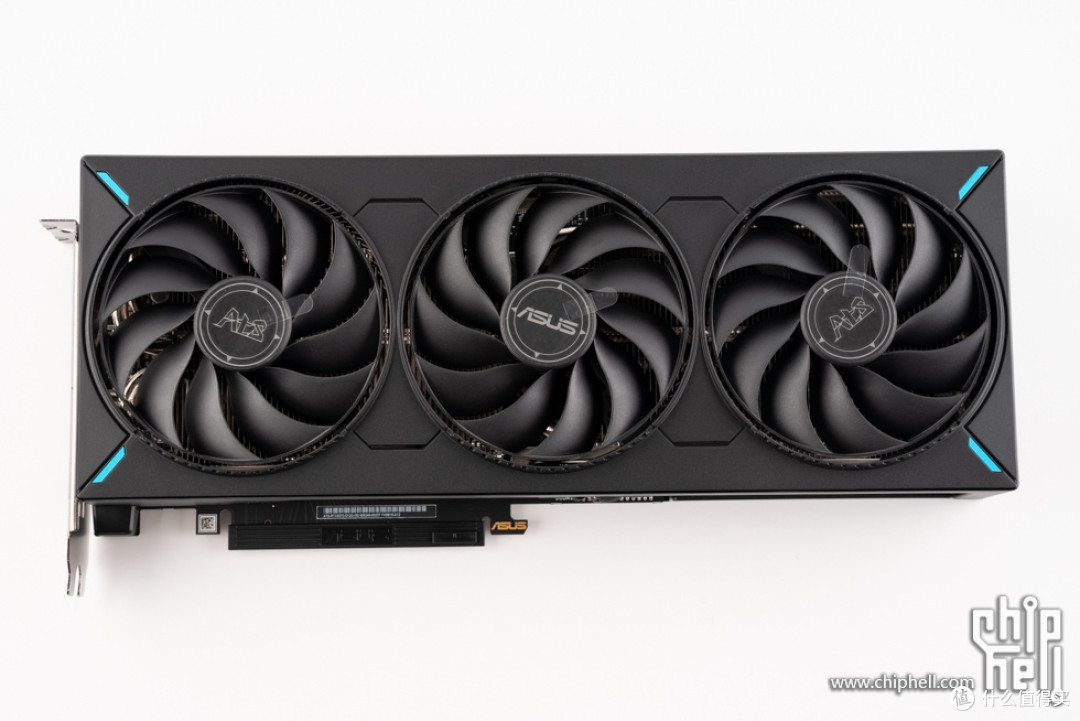

显卡本体，三风扇设计，整体为黑色，辅以蓝色点缀，显卡符合SFF-Ready 规范 2.5插槽设计，适用于SFF机箱。

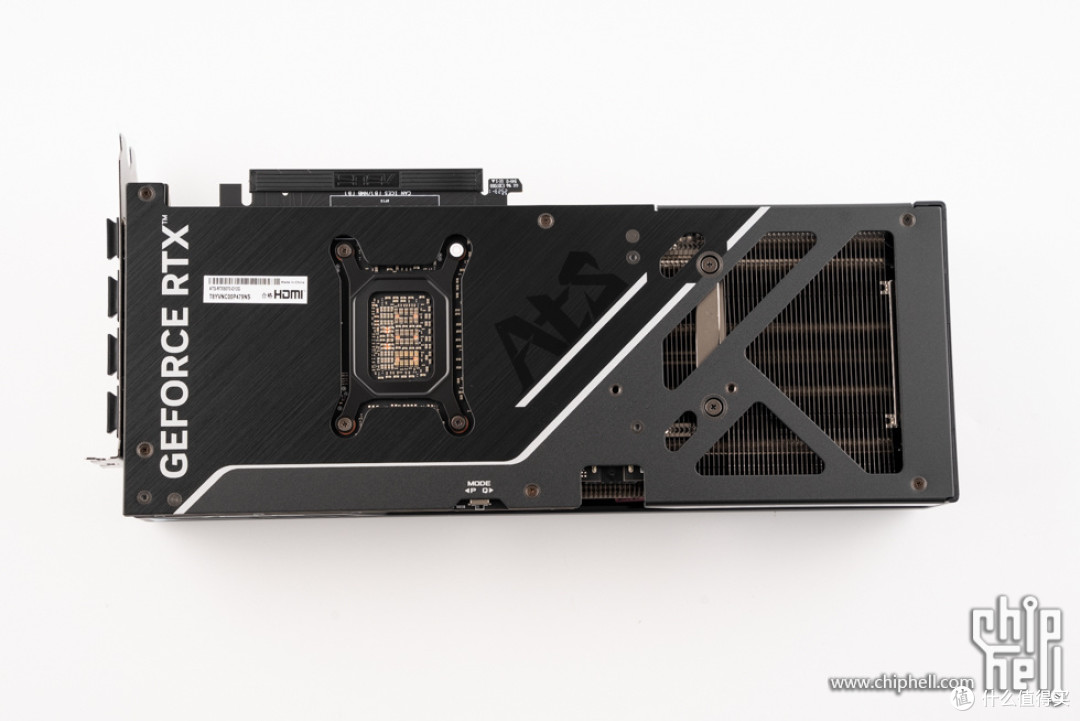

显卡背面，全金属背板，下方印有GEFORCE RTX字样，右侧有贯穿风道开孔。

显卡立起来的效果。

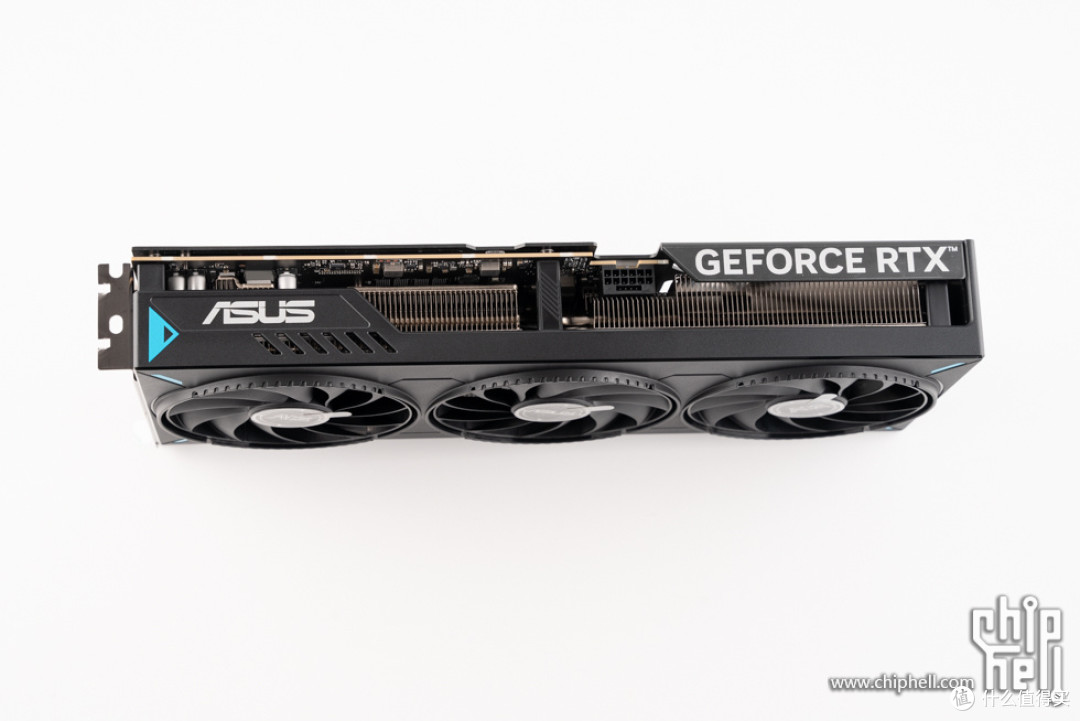

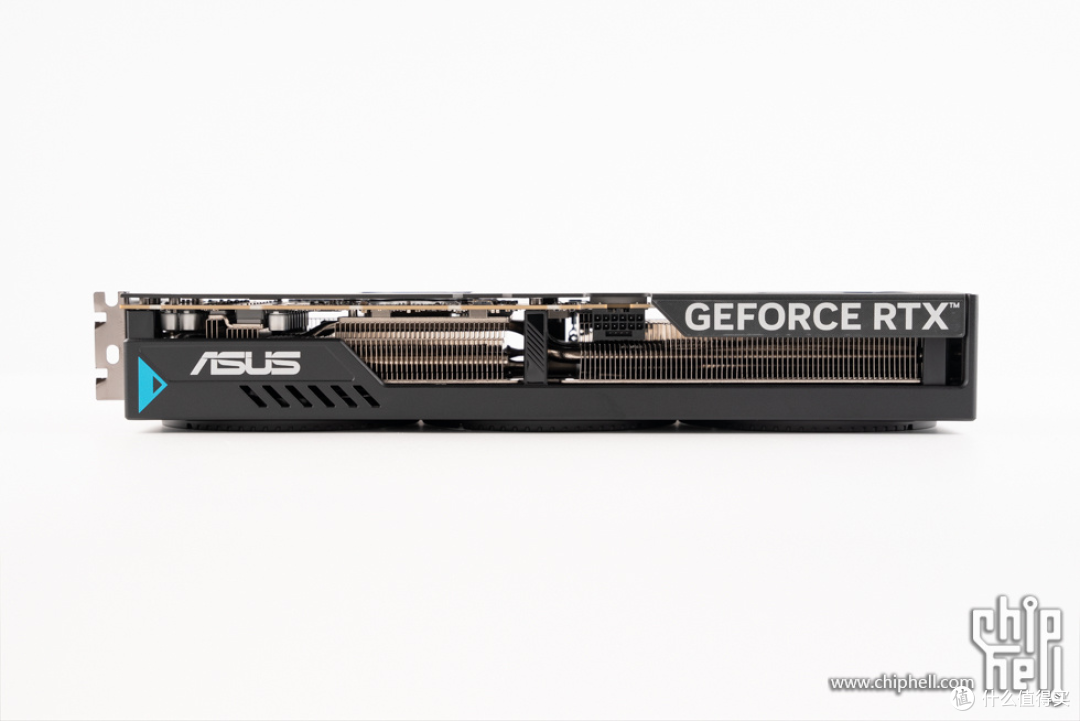

显卡顶部一览。

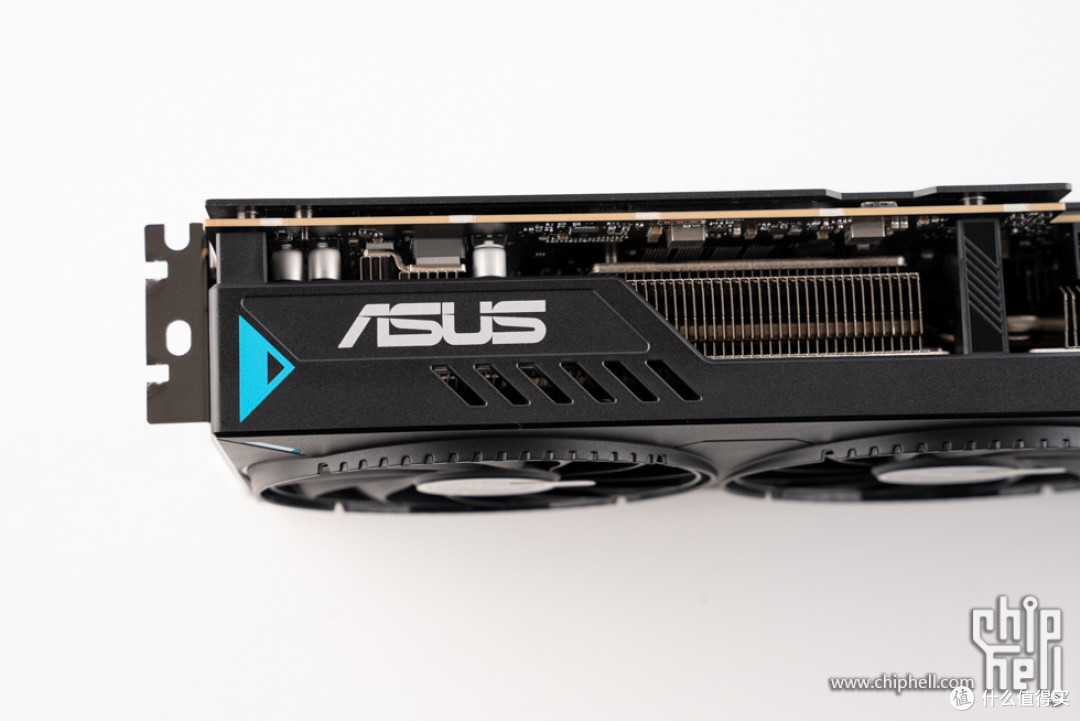

左侧有华硕logo。

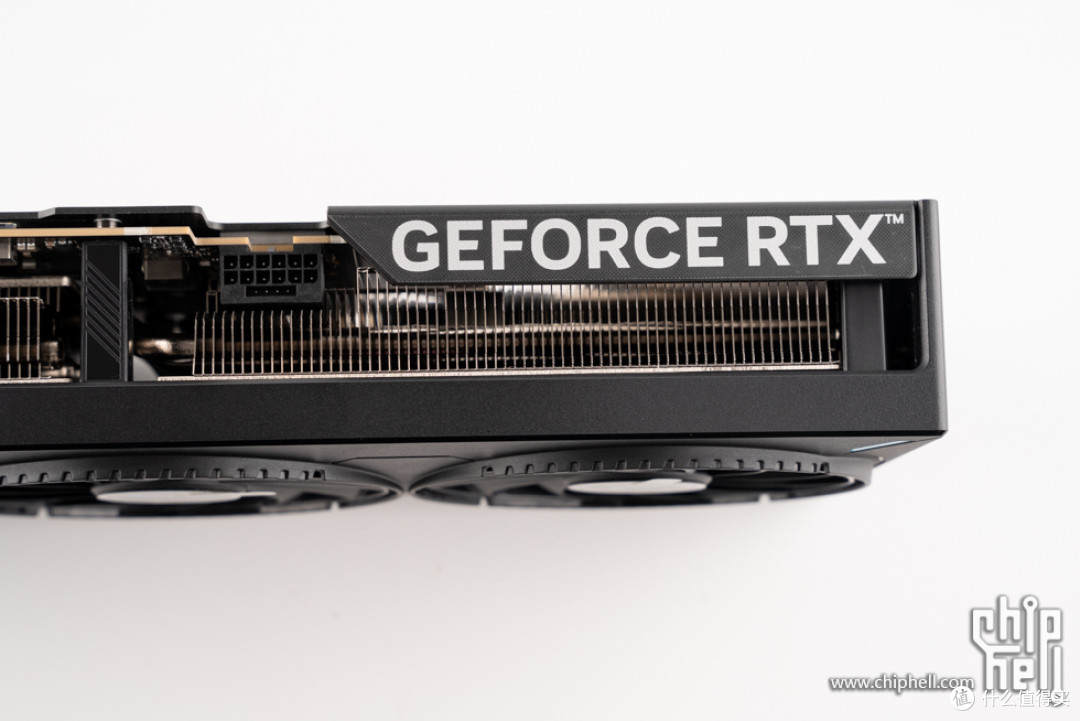

右侧有GEFORCE RTX字样。

16Pin（12V-2x6）电源接口，依旧是ASUS更偏爱的反置（卡扣侧朝背面）朝向，在插拔时更容易按压卡扣和确认连接状态。

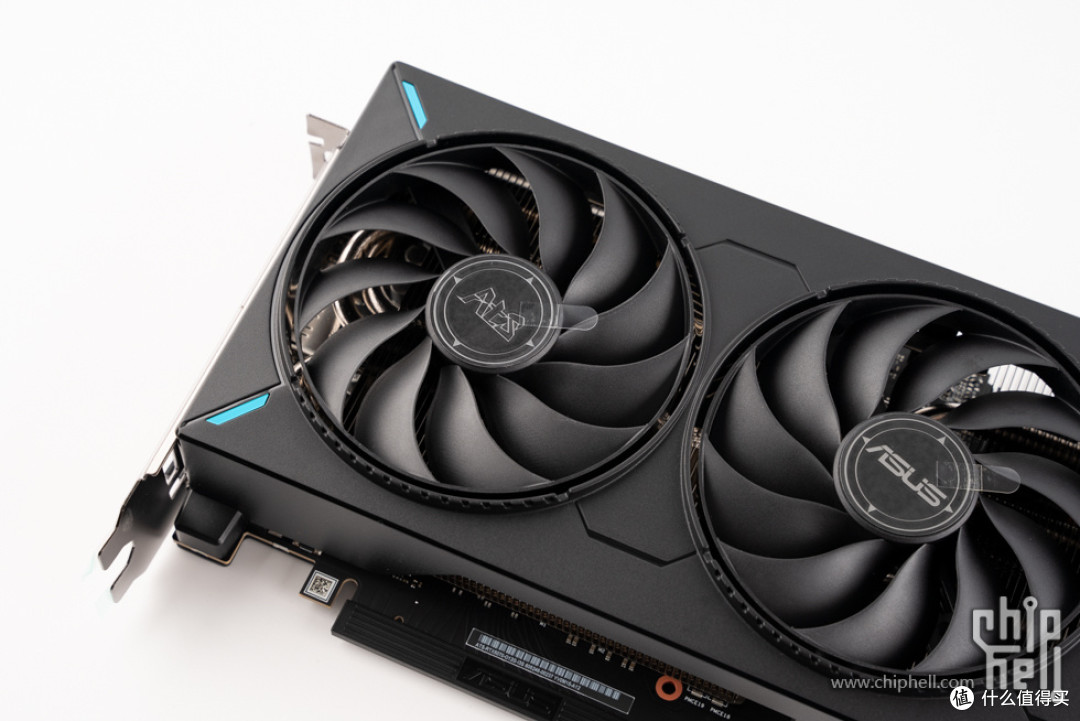

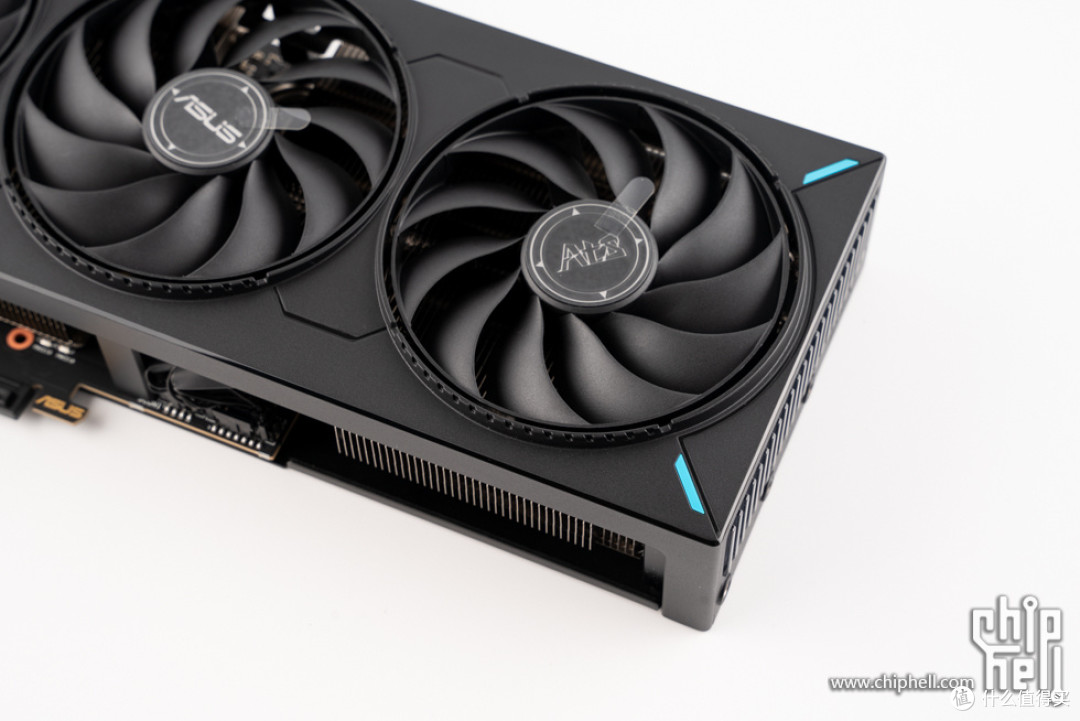

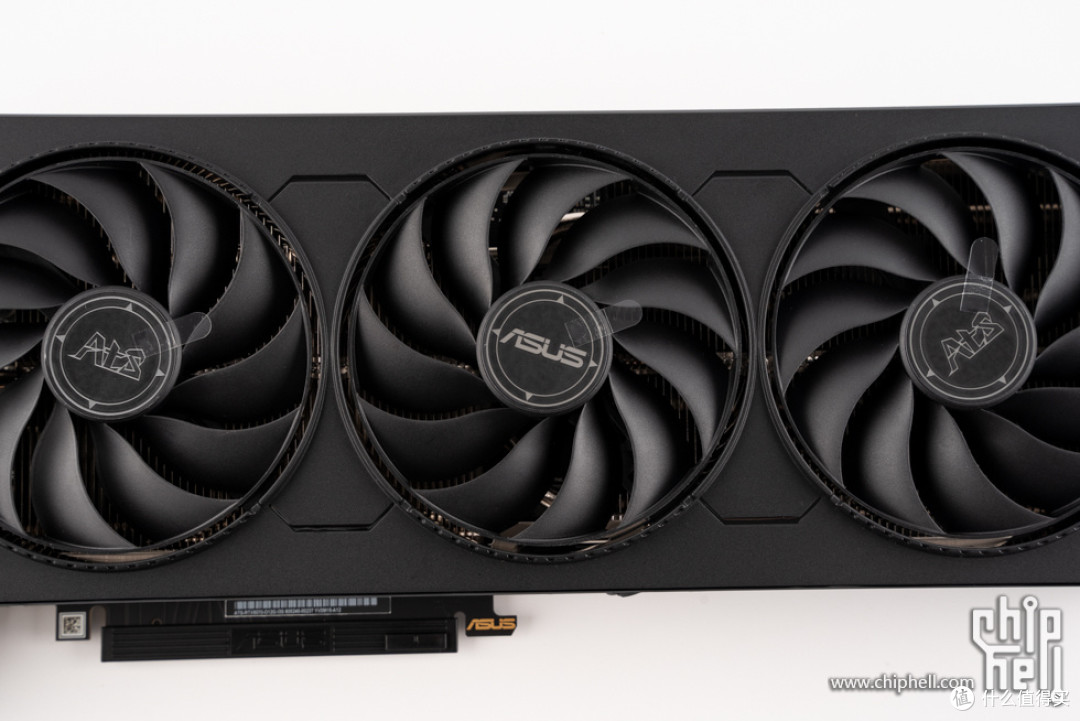

风扇正面采用三把轴流风扇，风扇采用较小扇毂，有利于增加扇叶长度，同时配备阻隔环增加向下风压，可降低温度、减少噪音并提升性能。显卡内部采用MaxContact镜面直触设计，增加了GPU散热器的接触面积（多达5%），以增强散热效果。显卡使用了相变GPU导热垫，优化散热，延长GPU使用寿命。

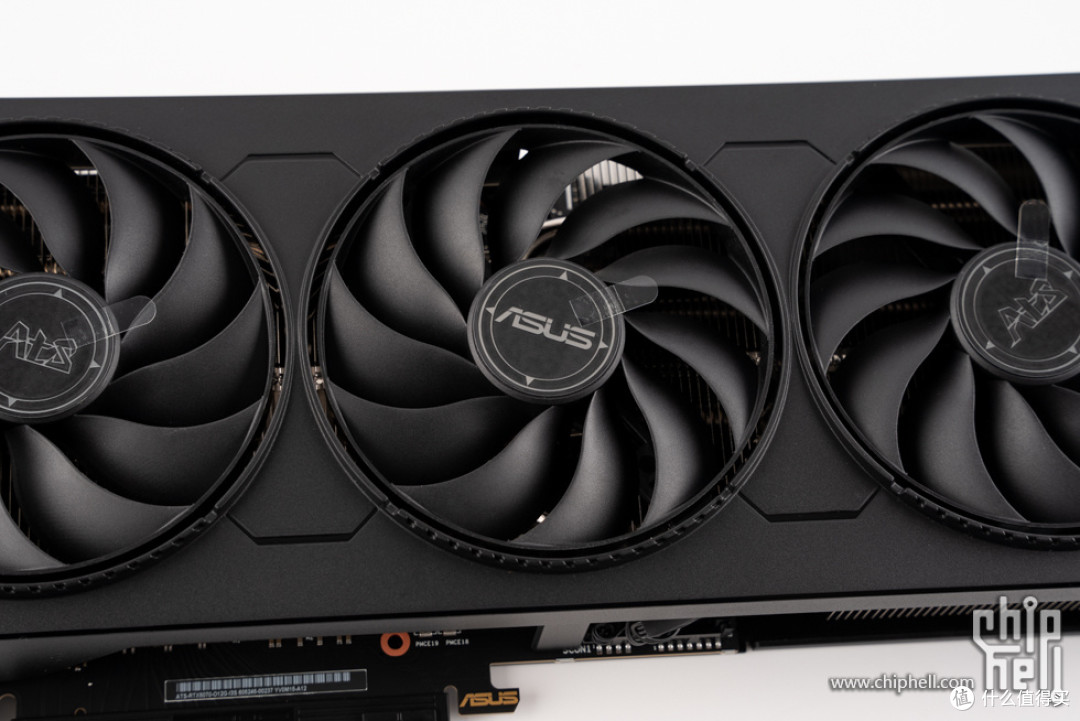

中央风扇采用反转设计，减少模组内部的湍流和震动带来的意外噪音，同时具备风扇智能停转模式。

双滚珠轴承风扇，使用寿命是油封轴承的两倍。

显卡风扇罩上的装饰元素。

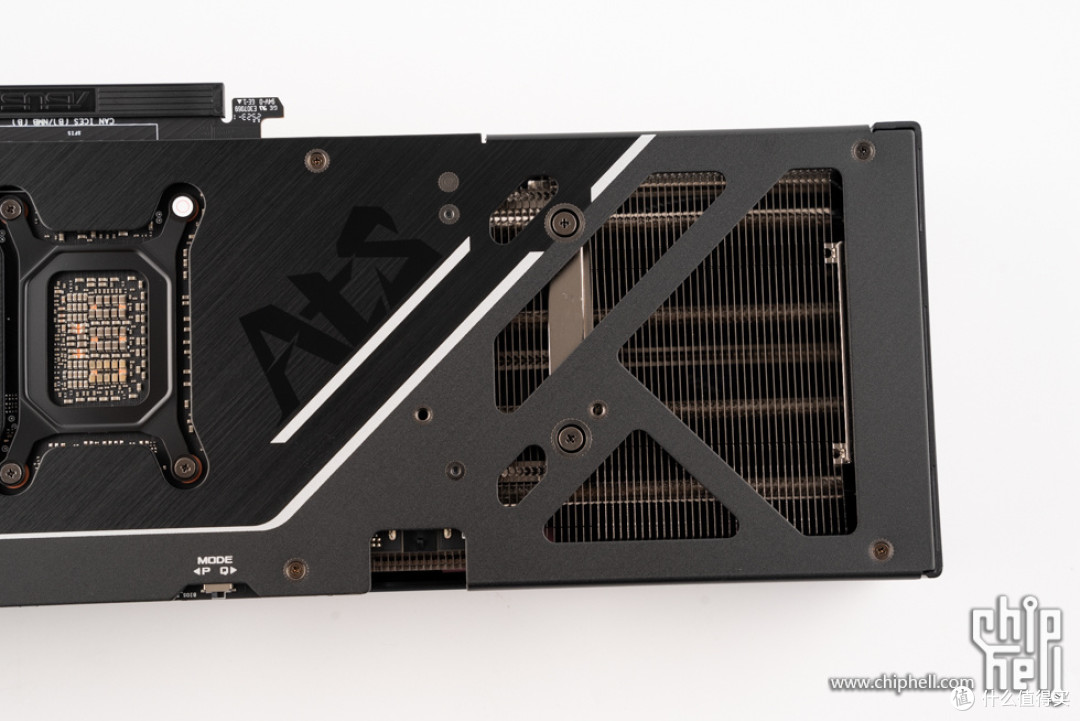

显卡背部细节。

右侧为背板通风口，可实现贯穿风道。

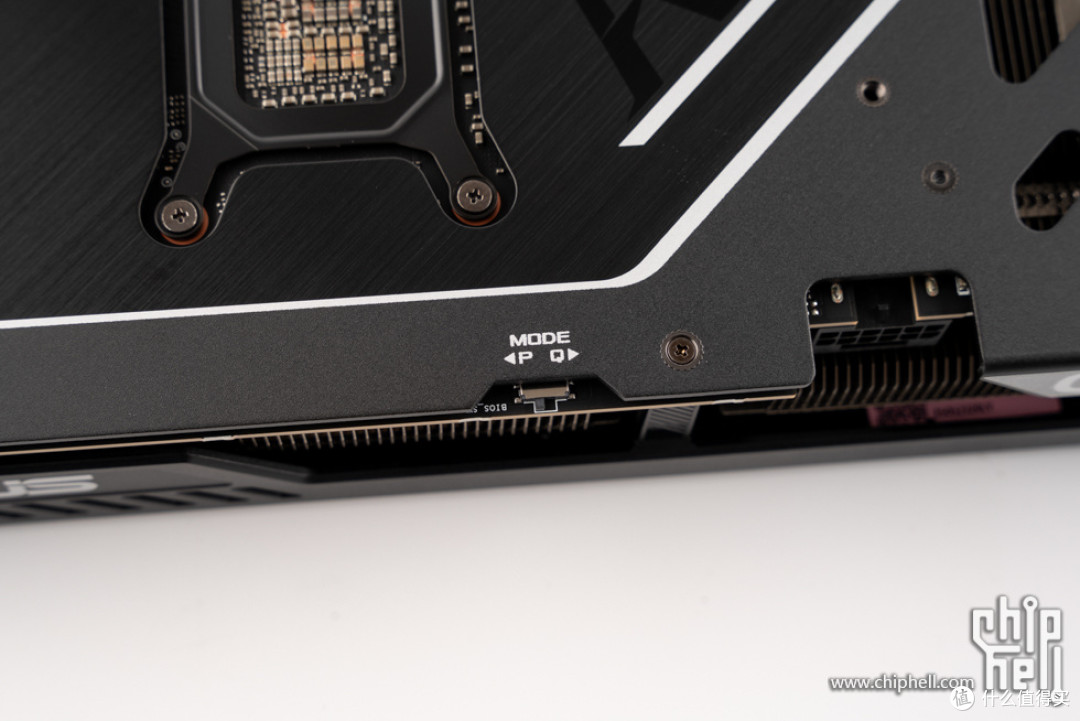

双BIOS切换开关，切换静音或性能模式。

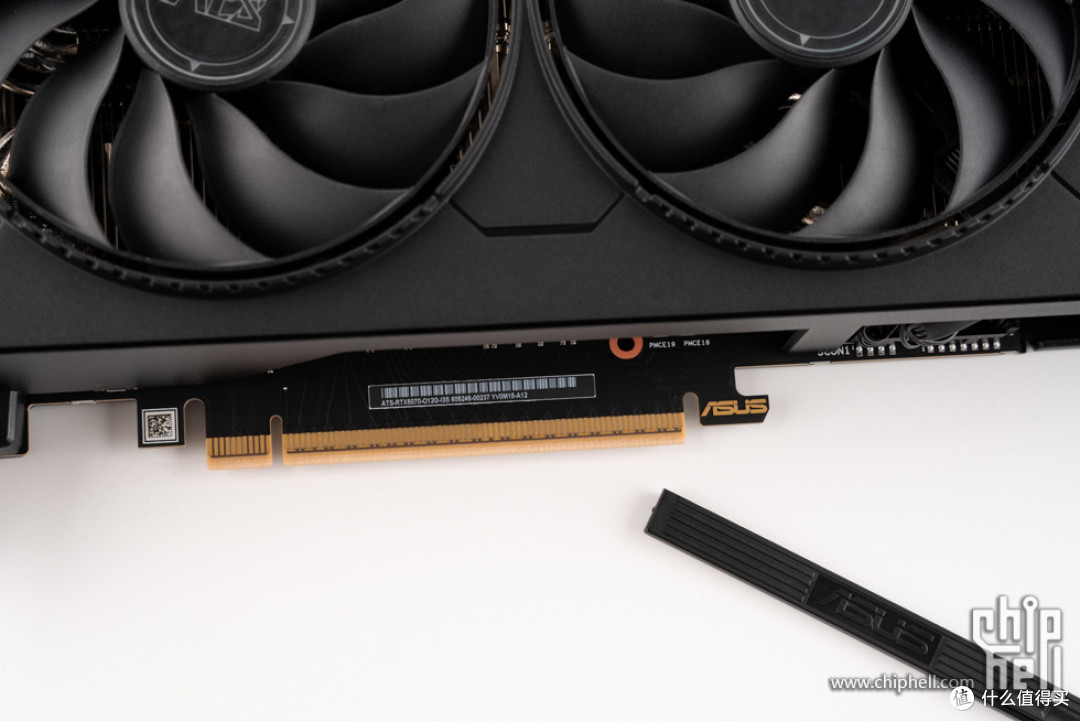

金手指有保护套保护。

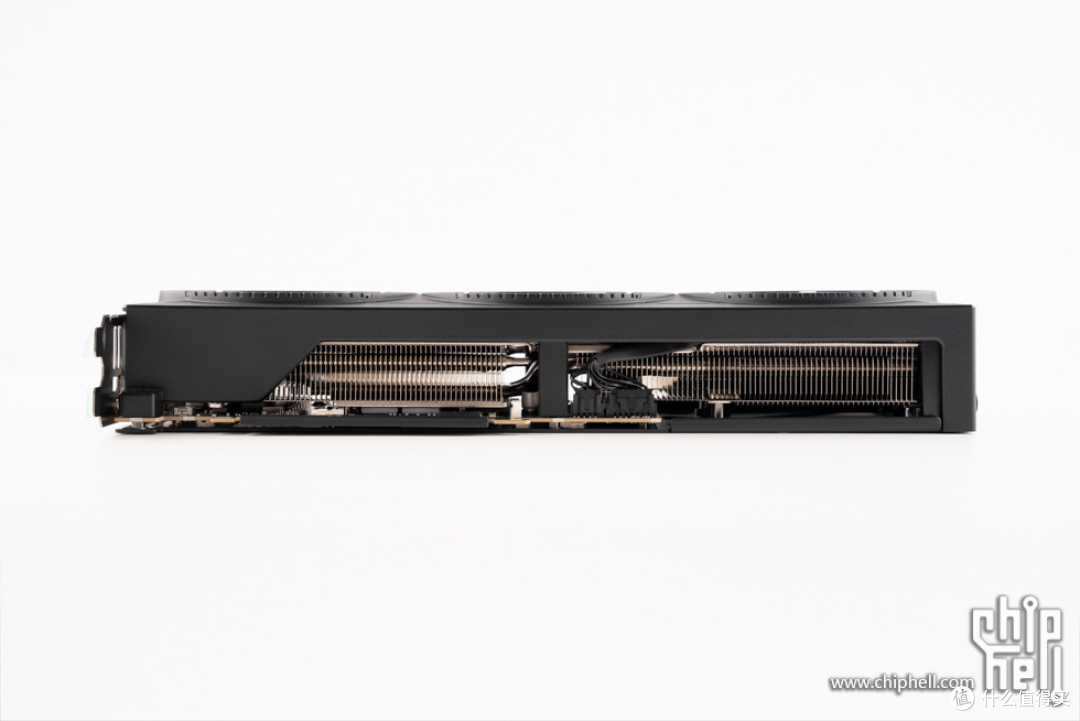

显卡侧面一览，符合SFF-Ready 规范 2.5插槽设计，适用于SFF机箱。

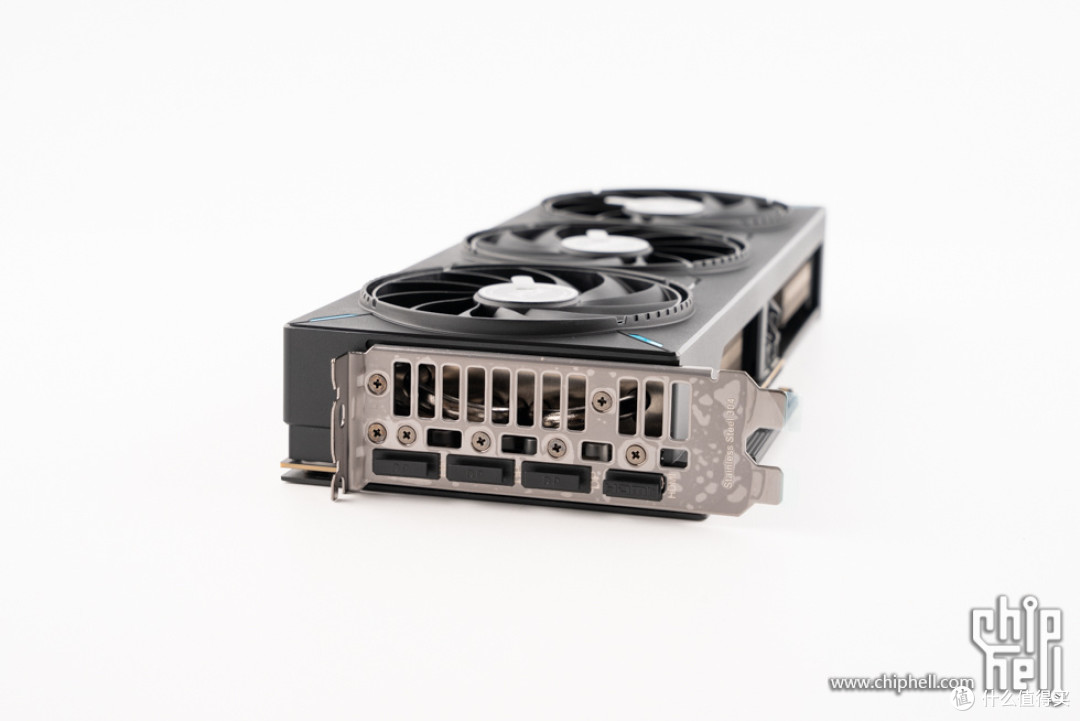

输出接口方面提供3个原生 DP 2.1b和1个原生 HDMI 2.1b。安装I/O挡板以304不锈钢强化，更坚硬且具有更高的抗腐蚀性。

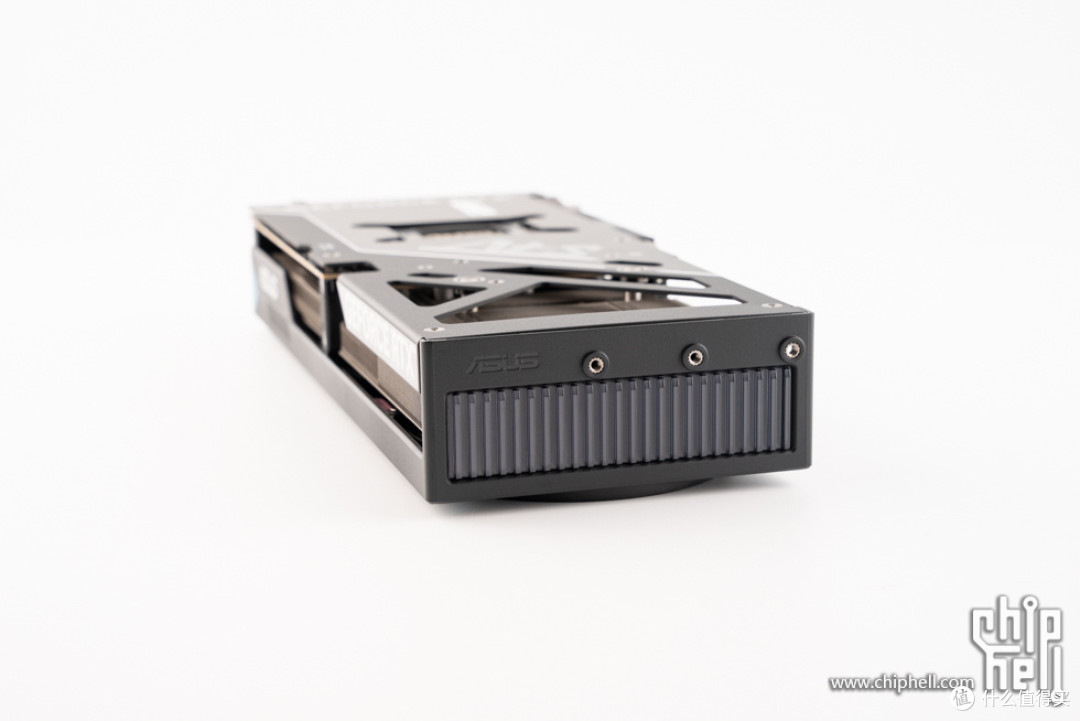

显卡前部一览，格栅装饰部分带有RGB灯效。

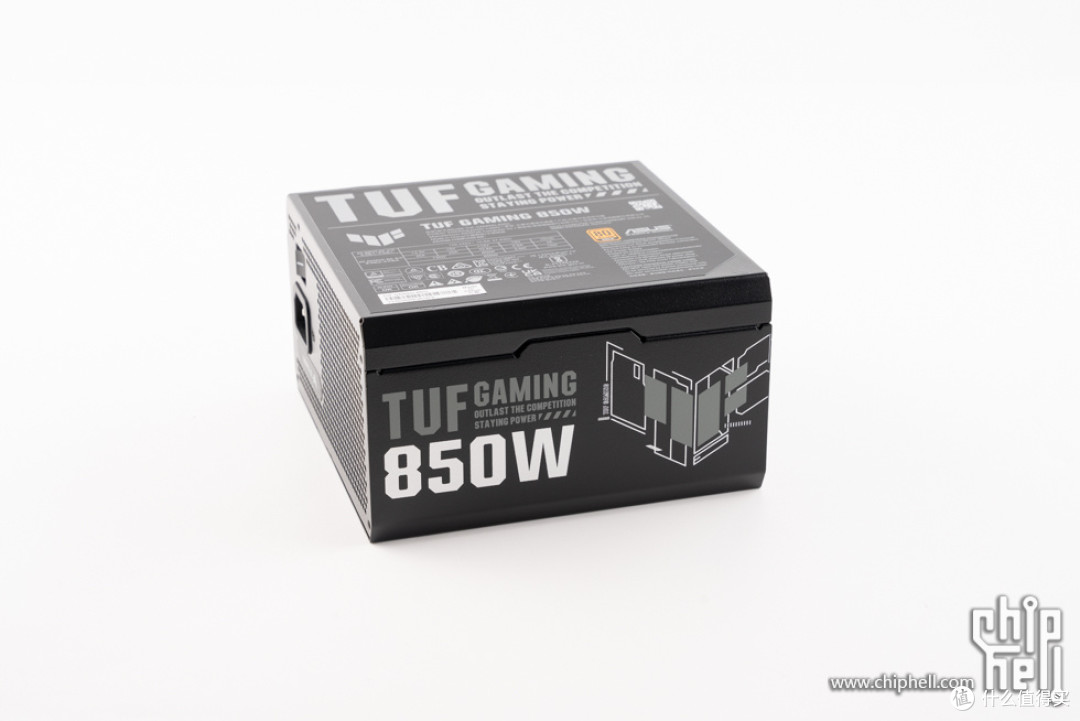

华硕 TUF 装弹手 850W 金牌全模组电源，通过80 PLUS 金牌认证，符合ATX3 电源标准，带有PCIe Gen 5.0 原生供电接口，PCB 采用涂层全包覆，135mm 双滚珠轴流风扇，TUF军规级别组件，带有10年质保。电源顶部是铭牌贴纸，信息非常详细。

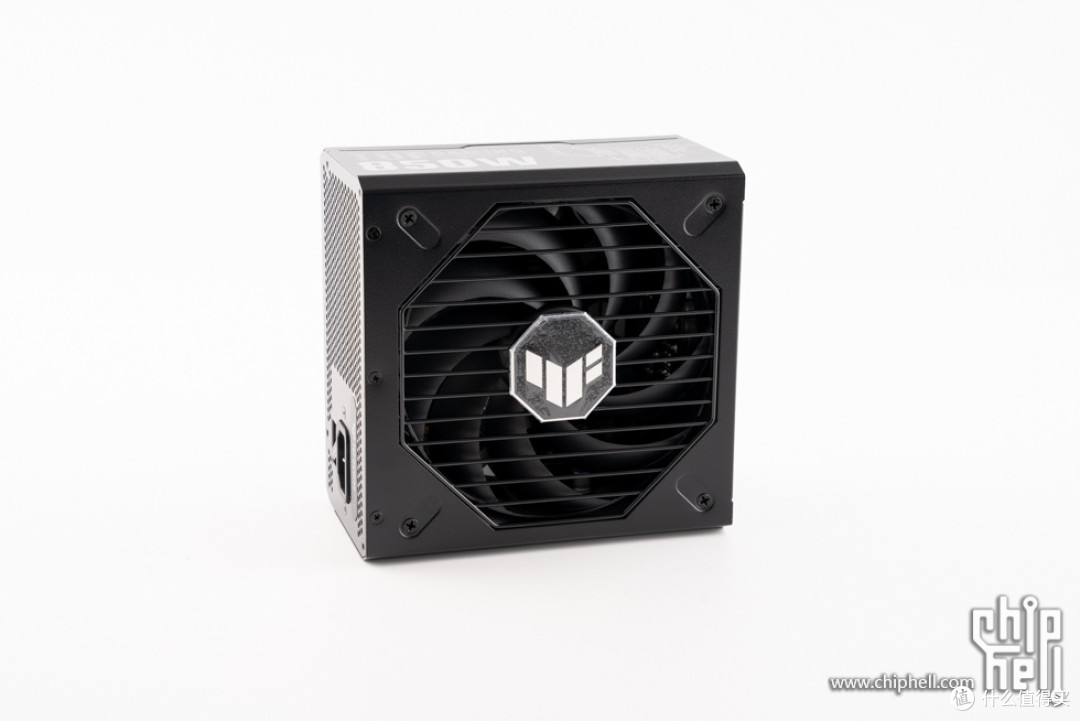

风扇侧，中间有TUF logo，采用135mm轴流风扇，可提供优异的散热效果，在低转速下依然能保持强大风压，从而降低电源内部温度，其寿命可达油封轴承设计的两倍。内部采用军规级别的组件，可在105℃温度环境下运行170000小时，让用户稳定持久的使用。

电源侧面，印有电源型号和装饰图案，还有亮面装饰的TUG logo。

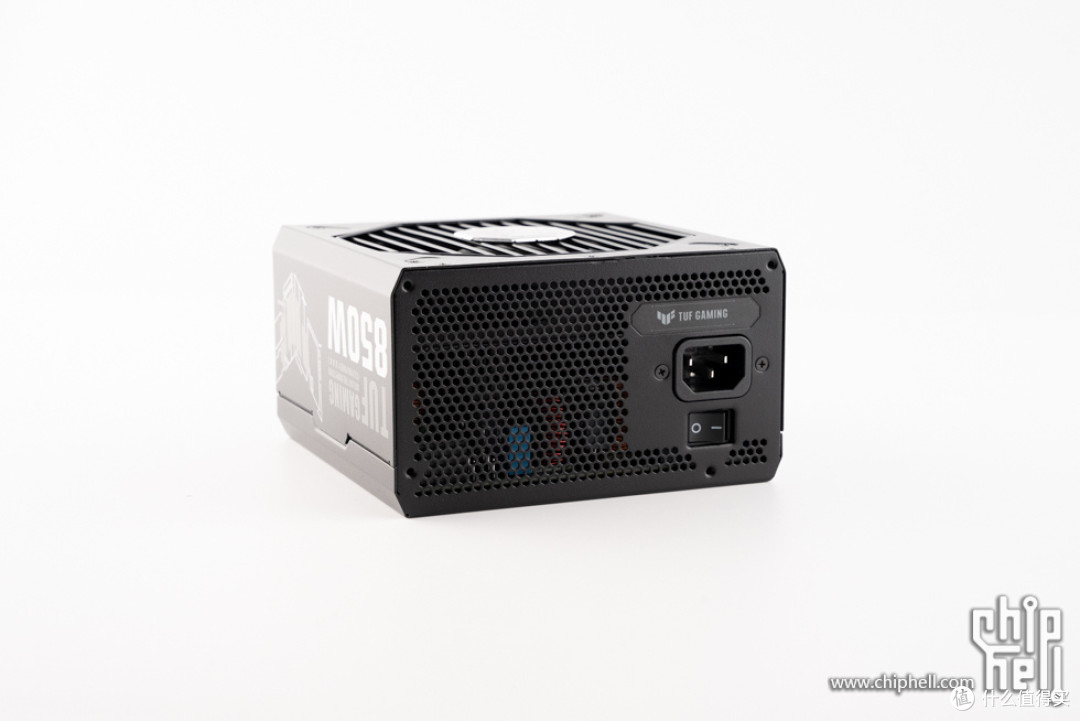

电源尾部，开有密集的散热开孔，右侧有TUF logo、电源输入接口和开关。

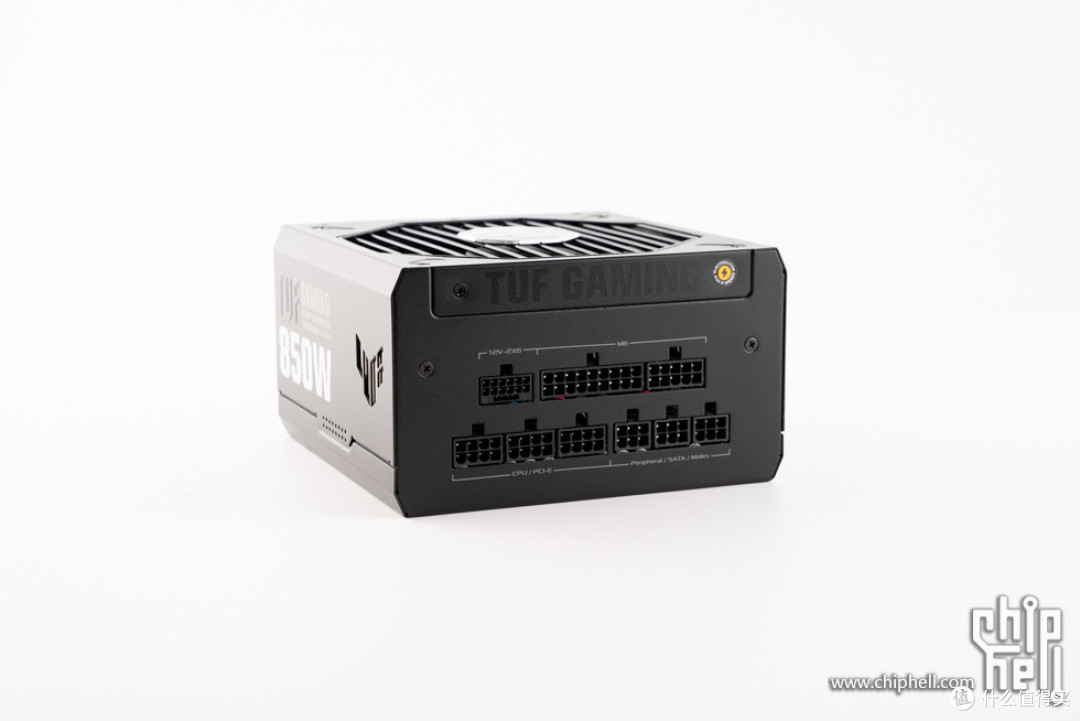

全模组电源接口，支持最新ATX 3.0和ATX 3.1供电标准。

华硕 PRIME LC 360 ARGB 一体式CPU水冷散热。

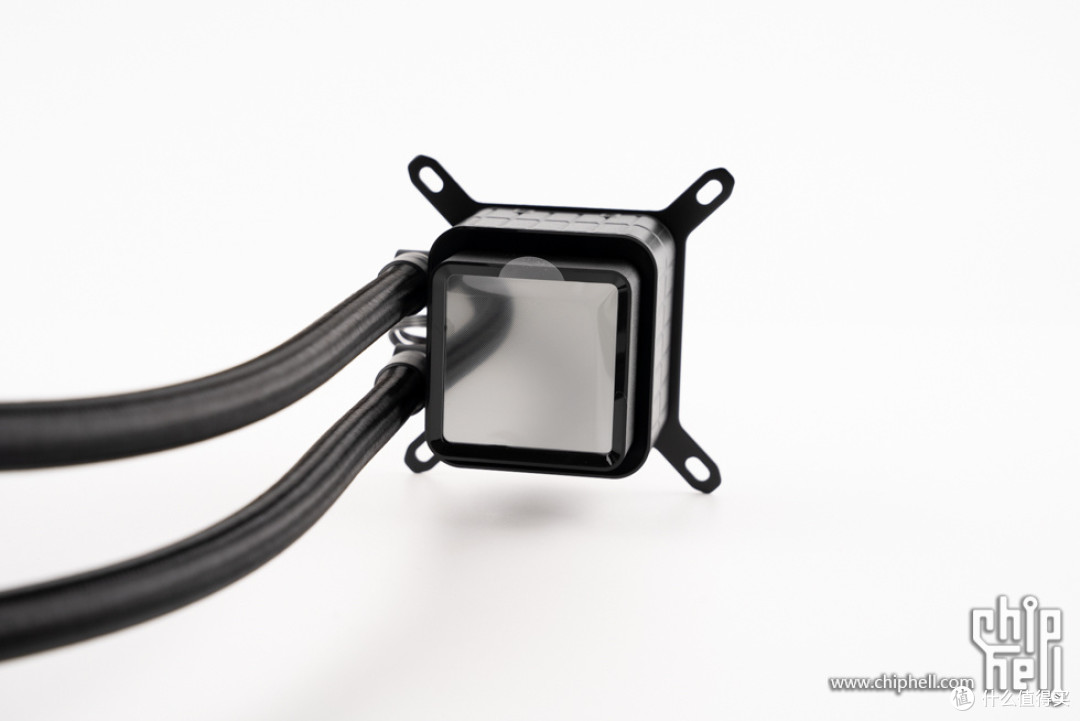

CPU冷头，带有无限镜可替换冷头面板，采用磁吸设计，水冷提供了两种不同风格的无限镜替换面板，冷头可选择3点钟或6点钟方向安装，适应不同机箱选择。

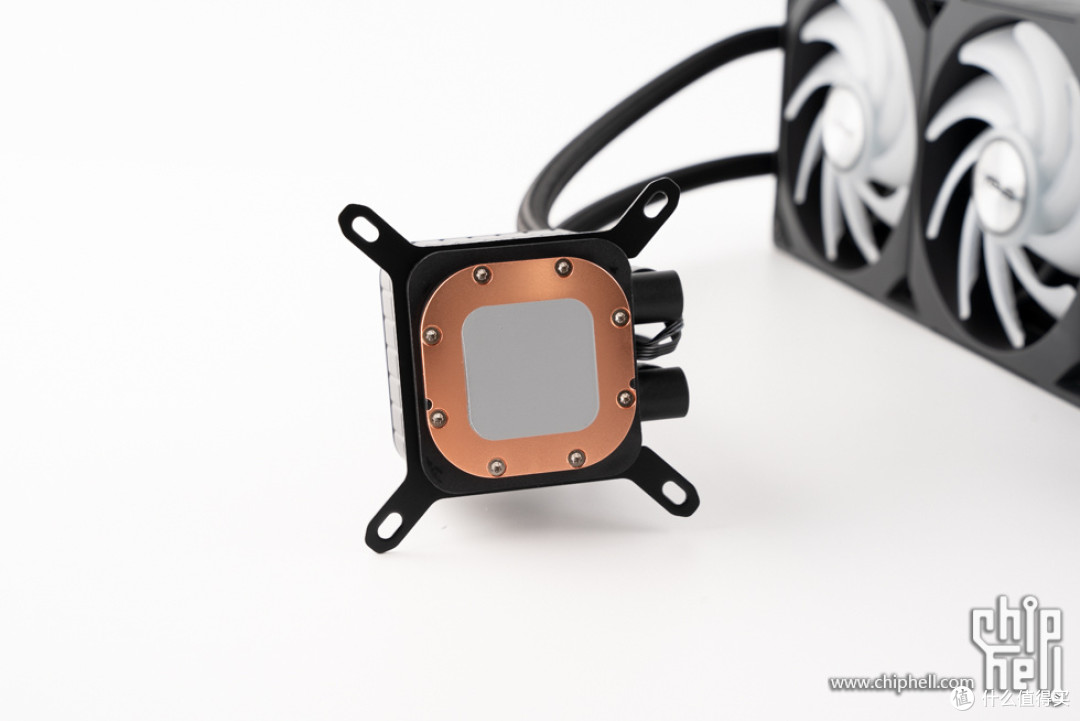

纯铜底座，预涂了硅脂。

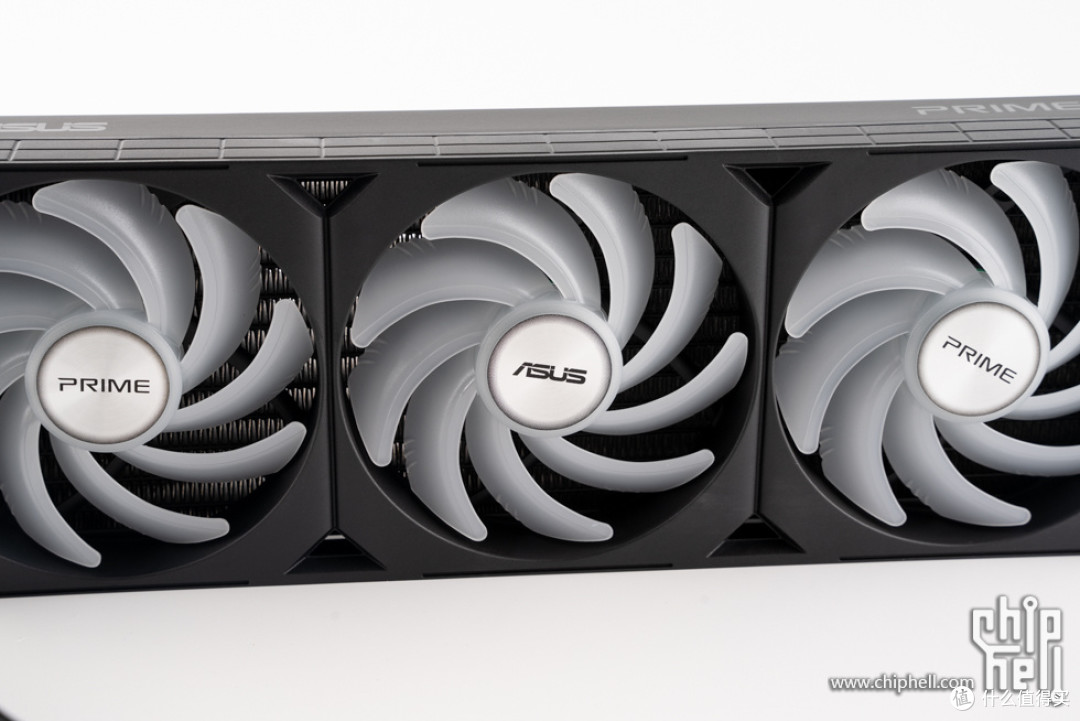

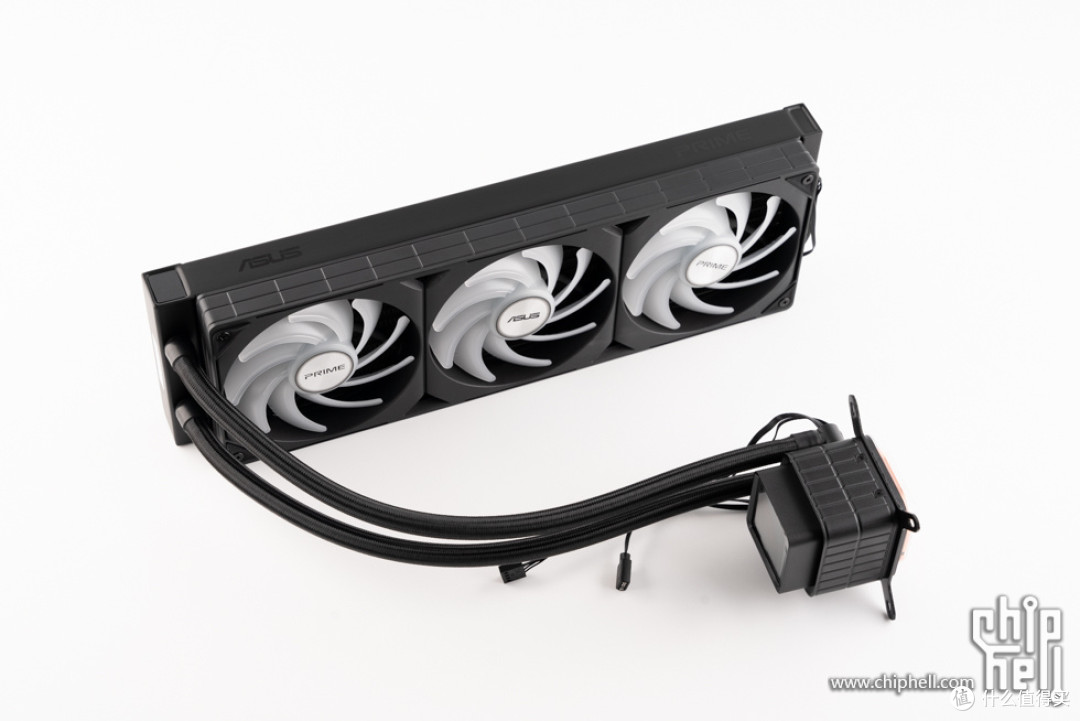

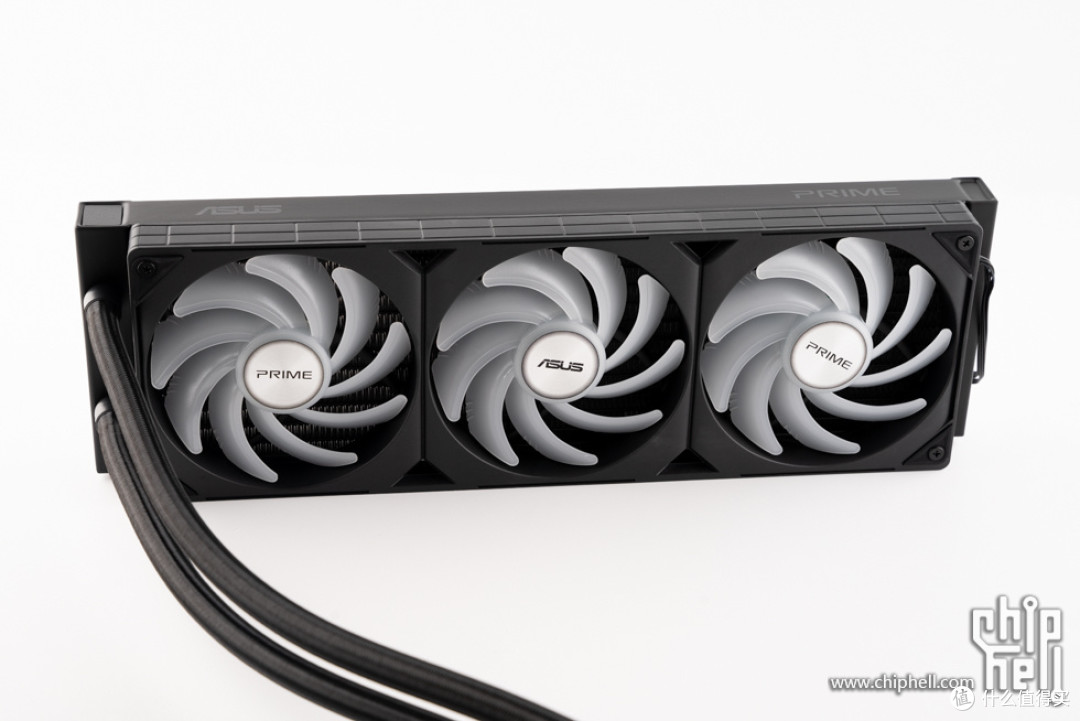

预装了冷排风扇的360冷排。

三联一体式高性能冷排风扇，专为PRIME水冷设计，高效提升风压，同时减少噪音，每颗风扇转速600-2200±10% RPM，风压3.2 mmH₂O，气流75.7 CFM，噪音34 dB(A)，一线直连设计，减少风扇接线的困扰。

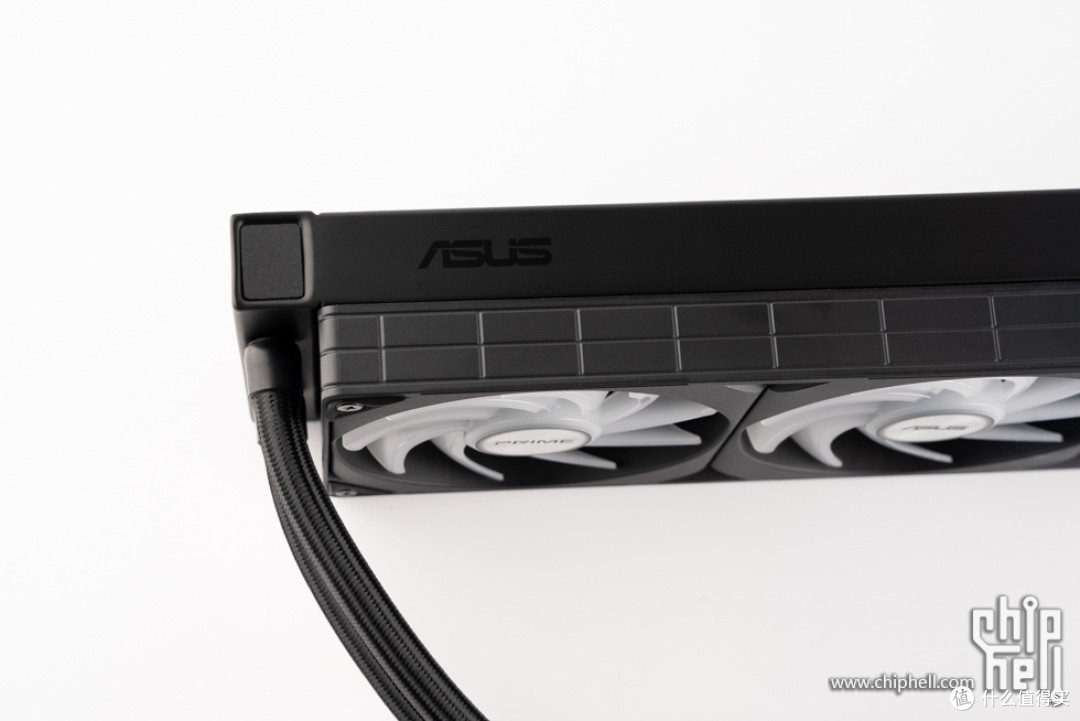

冷排侧面左侧的华硕logo。

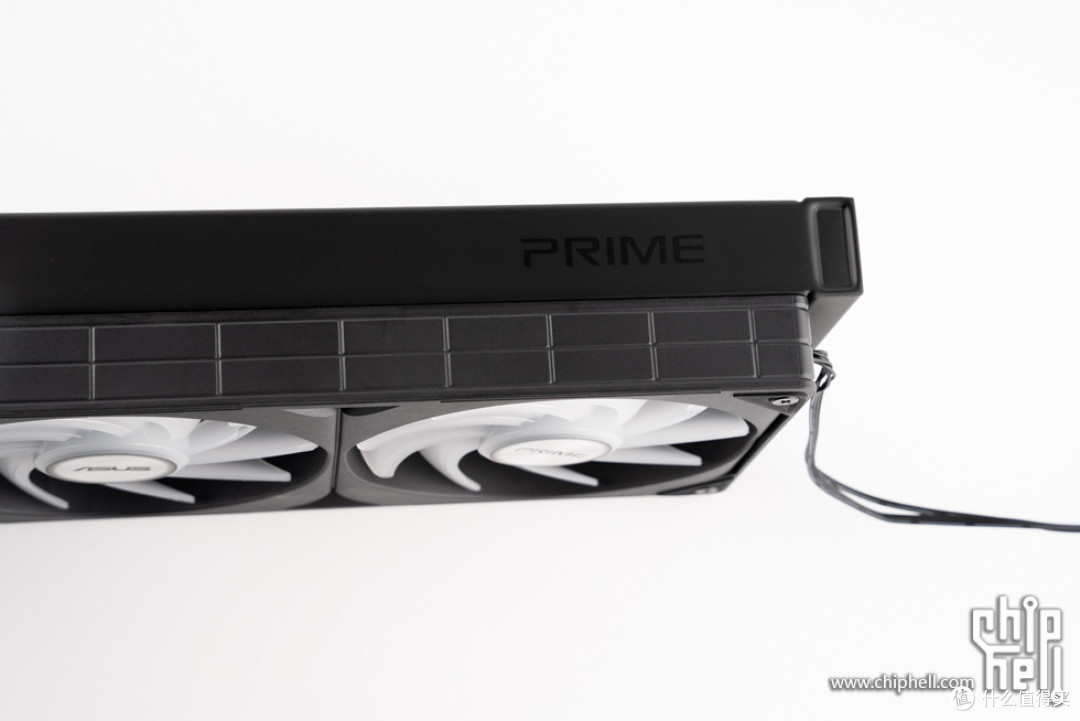

右侧的PRIME字样。

360冷排，尺寸为397 × 120 × 27 mm。

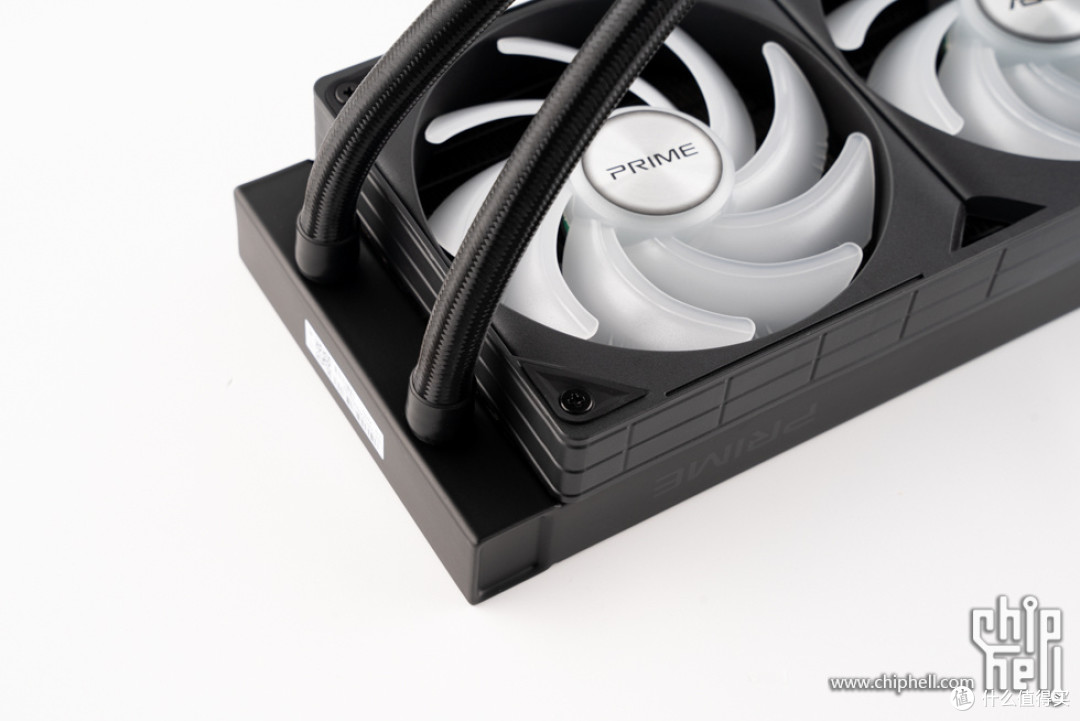

水冷管连接处，做了加固处理。

华硕 PRIME AP303 冰立方 ATX 机箱，外观方面沿用了AP201的简约设计，带有钢化玻璃侧板，侧板免工具拆卸+防跌落设计，机箱周身开孔均采用1.5 × 1.5 mm 方孔，比传统圆孔开孔有更大的进气面积和更好的结构强度，同时开孔密度达到准过滤网级别，机箱尺寸为215 × 425 × 485 mm（44.3L），支持ATX/MATX/ITX规格主板，CPU散热器高度支持到165mm，机箱顶部支持360/280/240/120规格水冷，显卡最长支持到360mm，电源最长支持到180mm，存储方面带有1个3.5/2.5寸硬盘位和2个2.5寸硬盘位。

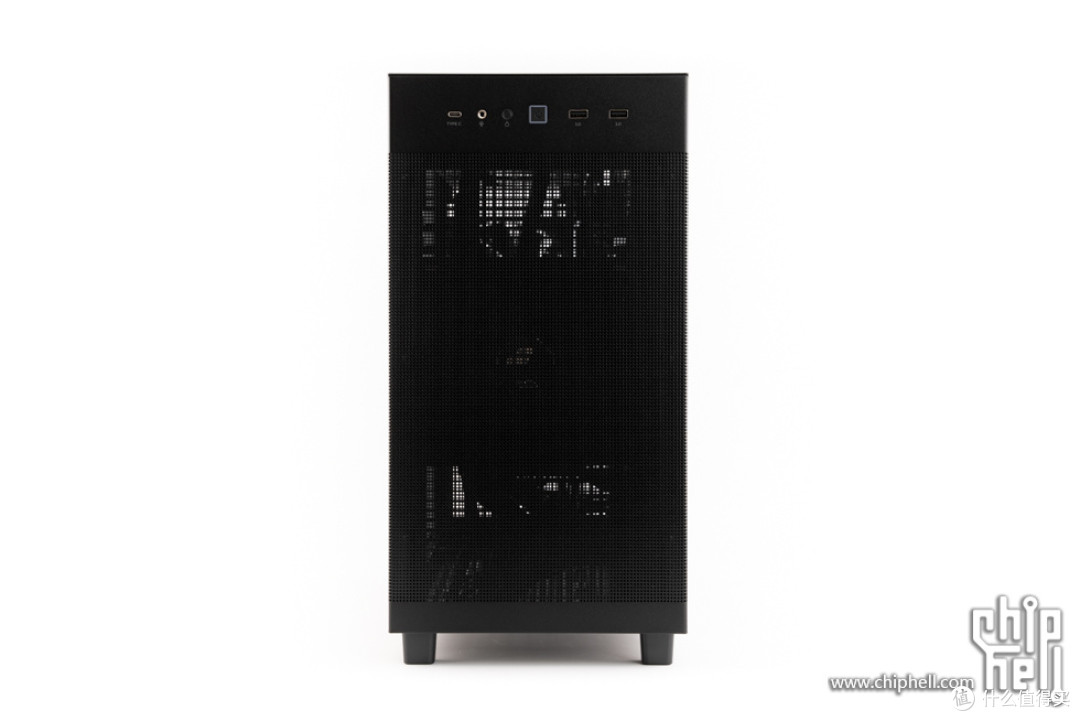

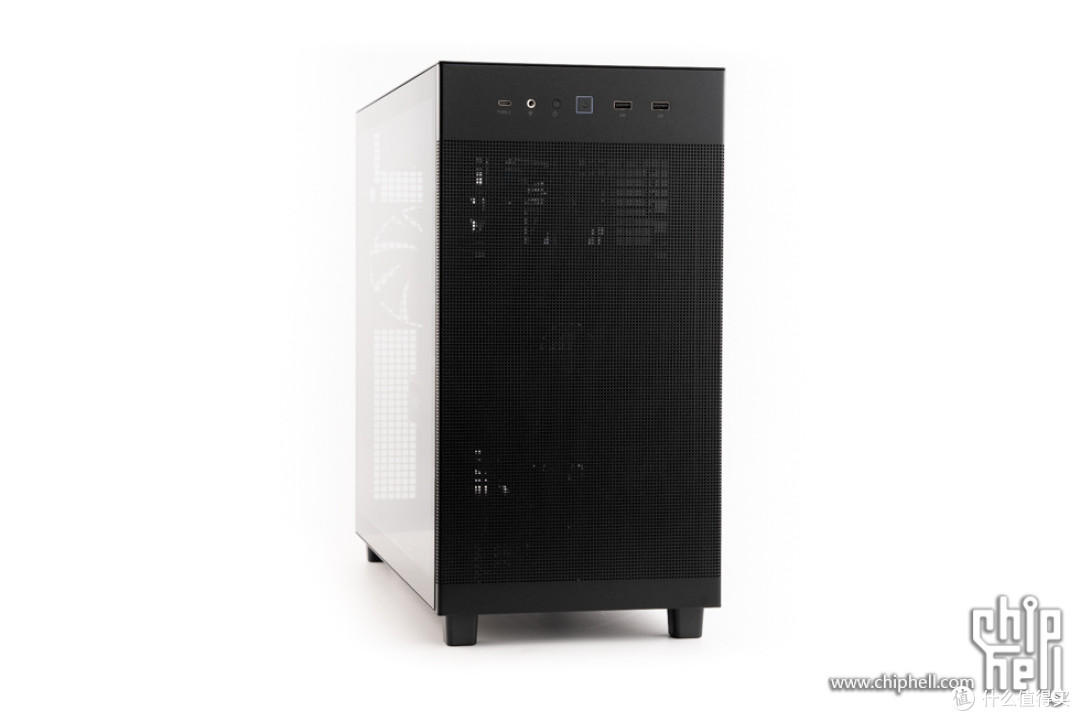

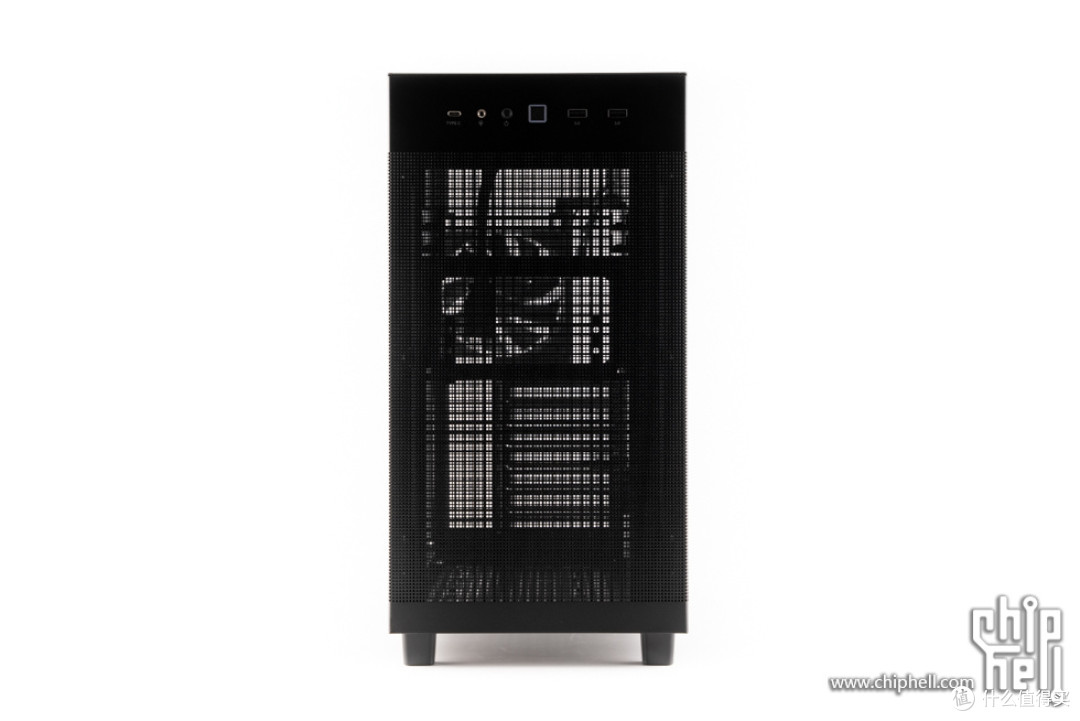

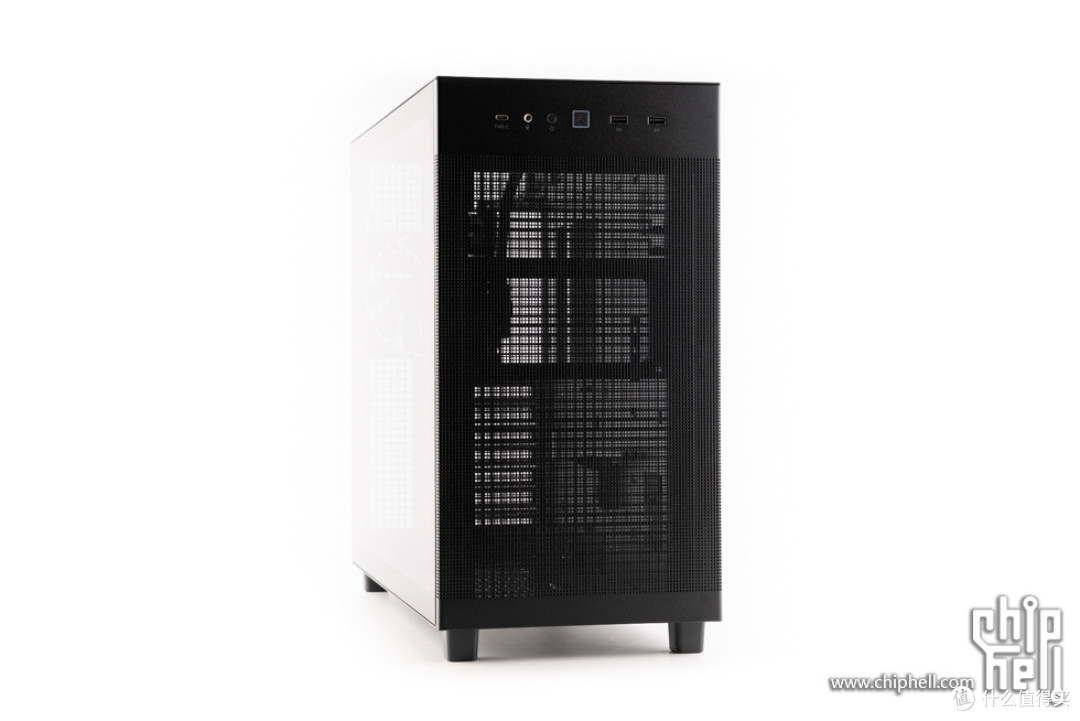

机箱正面，前面板开有大面积的方孔通风孔。

机箱尾部。

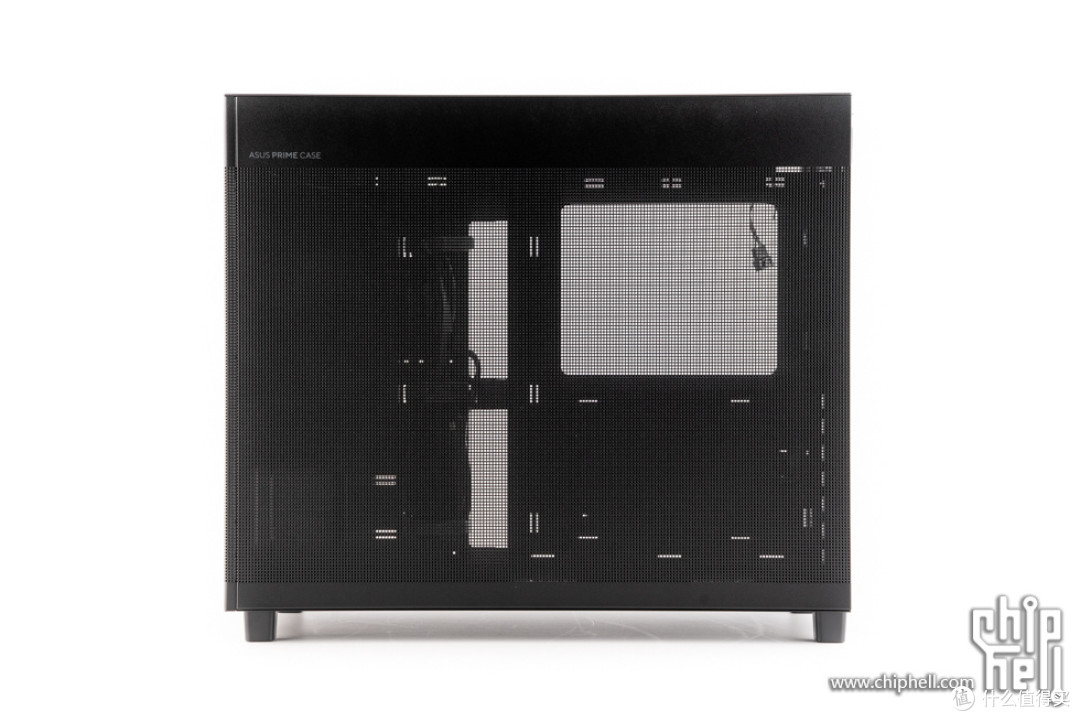

机箱侧面。

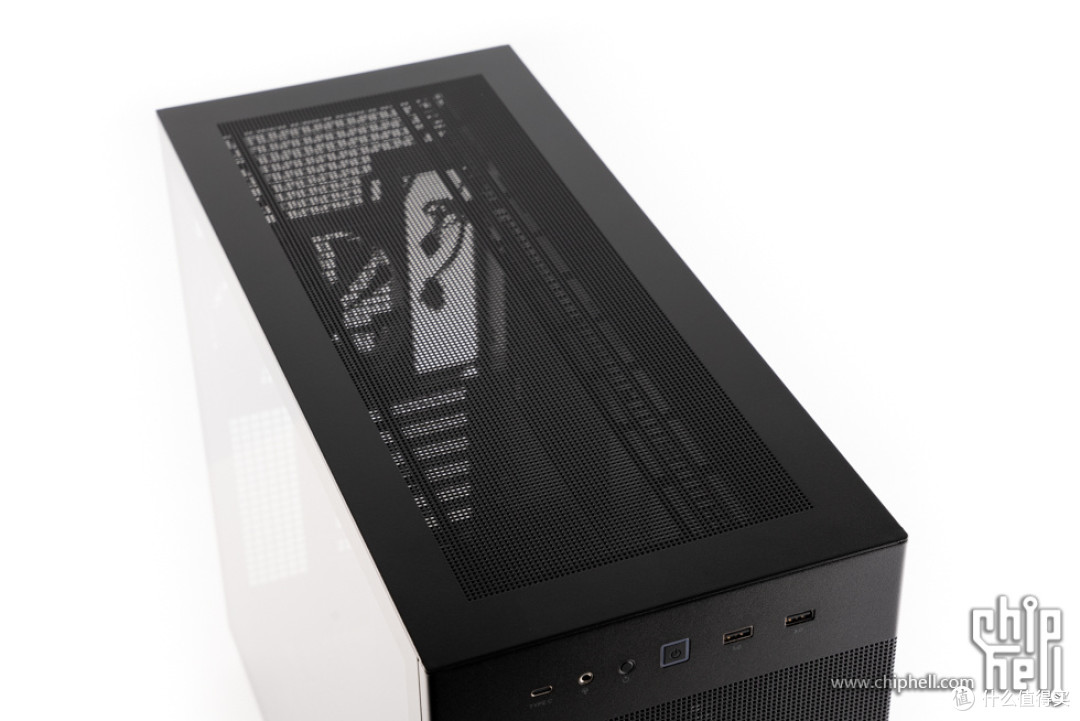

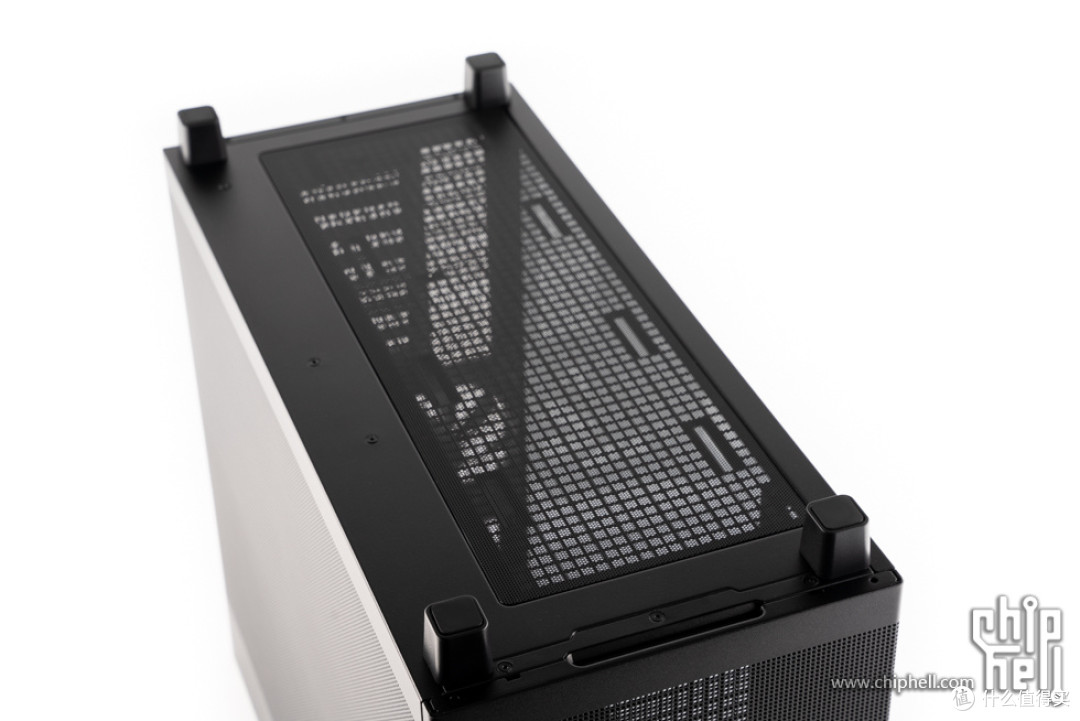

机箱顶部一览。

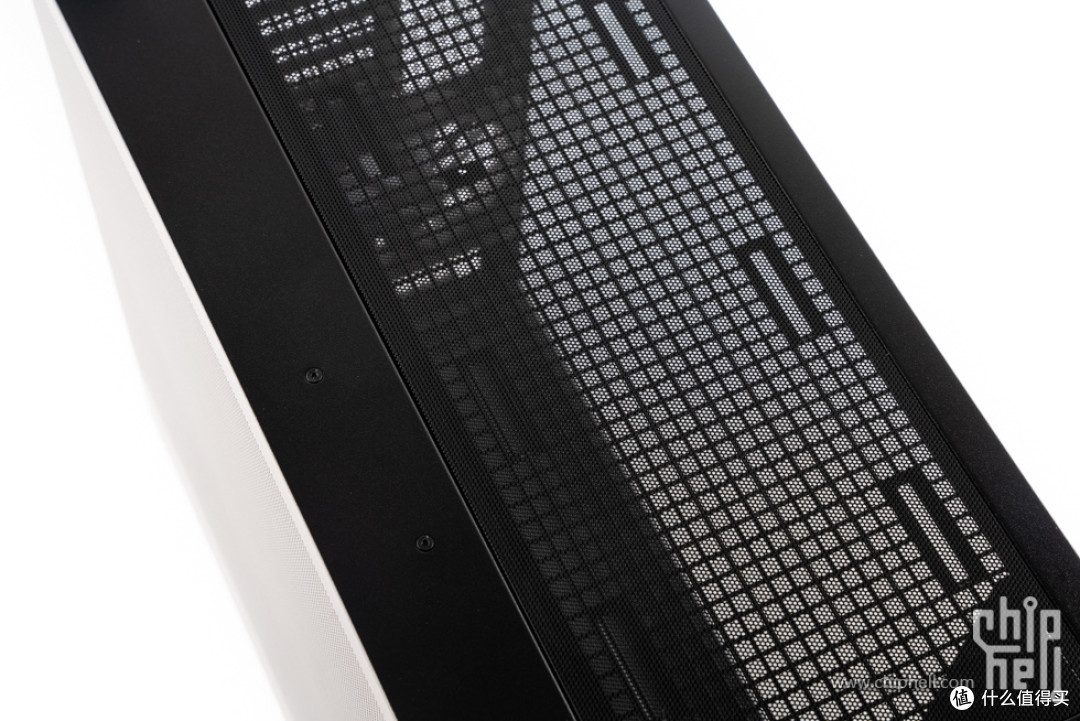

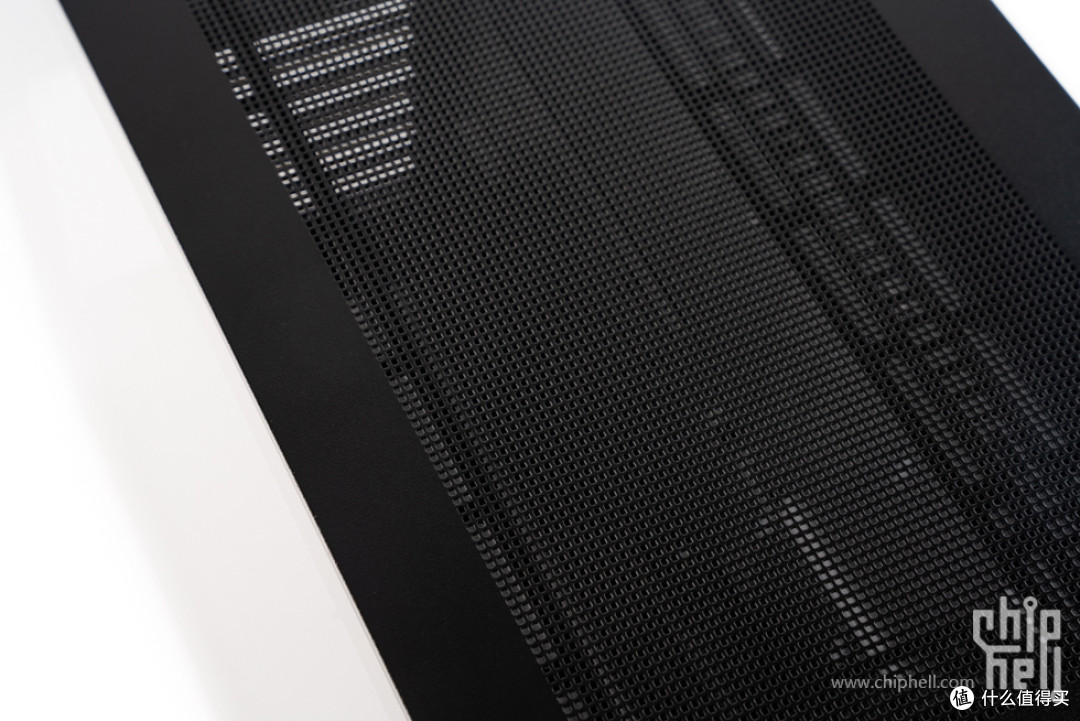

顶部的开孔细节。

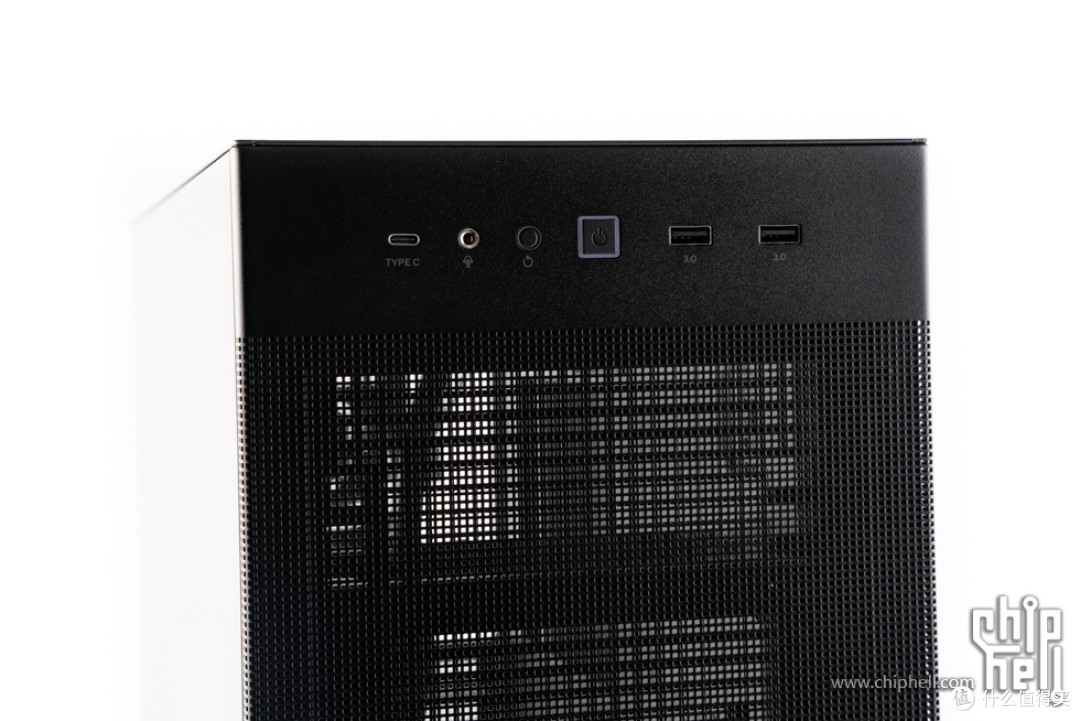

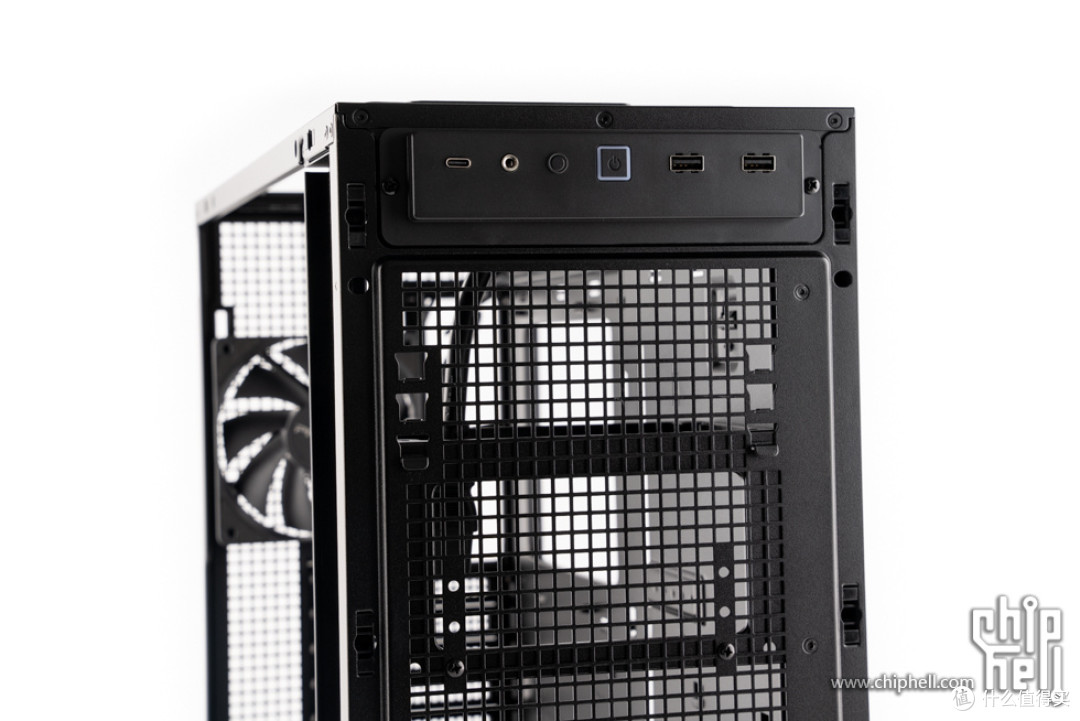

前置接口，布局非常合理，从左至右依次是包括USB 3.2 Gen2x2 Type-C 20Gbps、二合一音频接口、开机按钮+电源指示灯、USB 3.0 × 2。

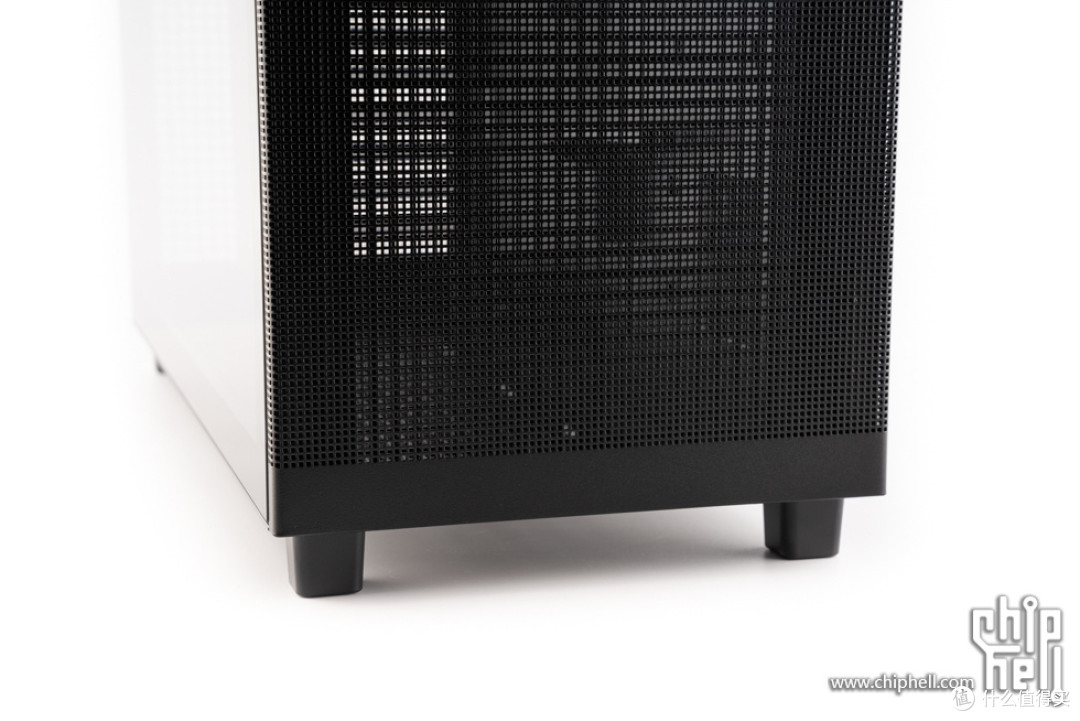

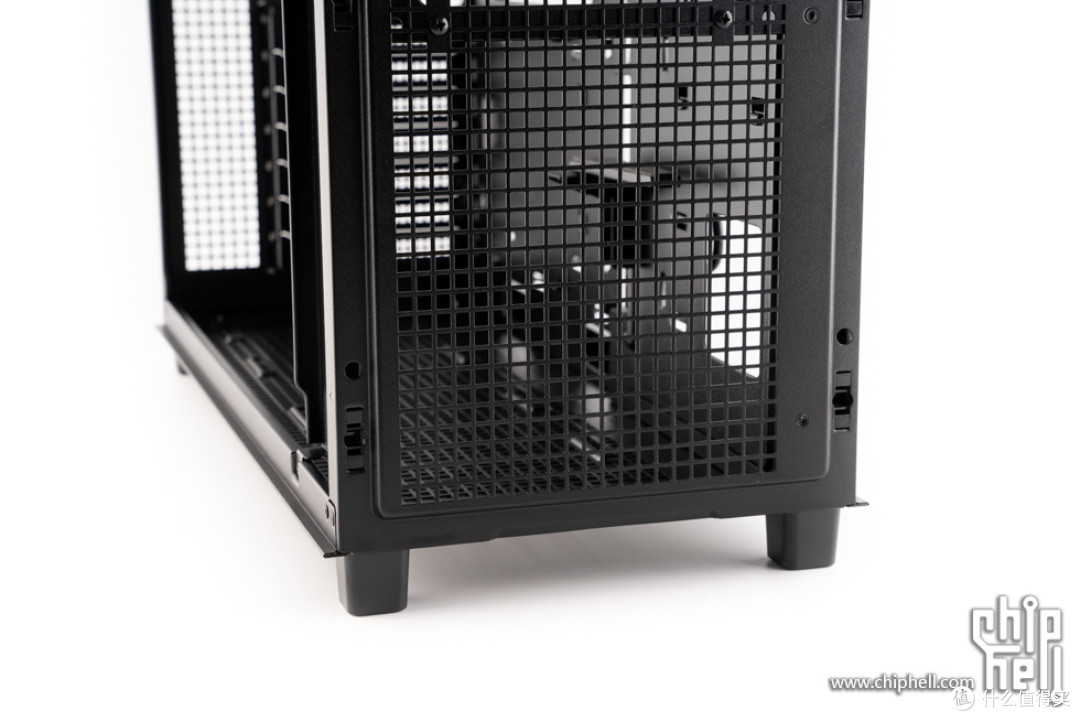

前面板底部。

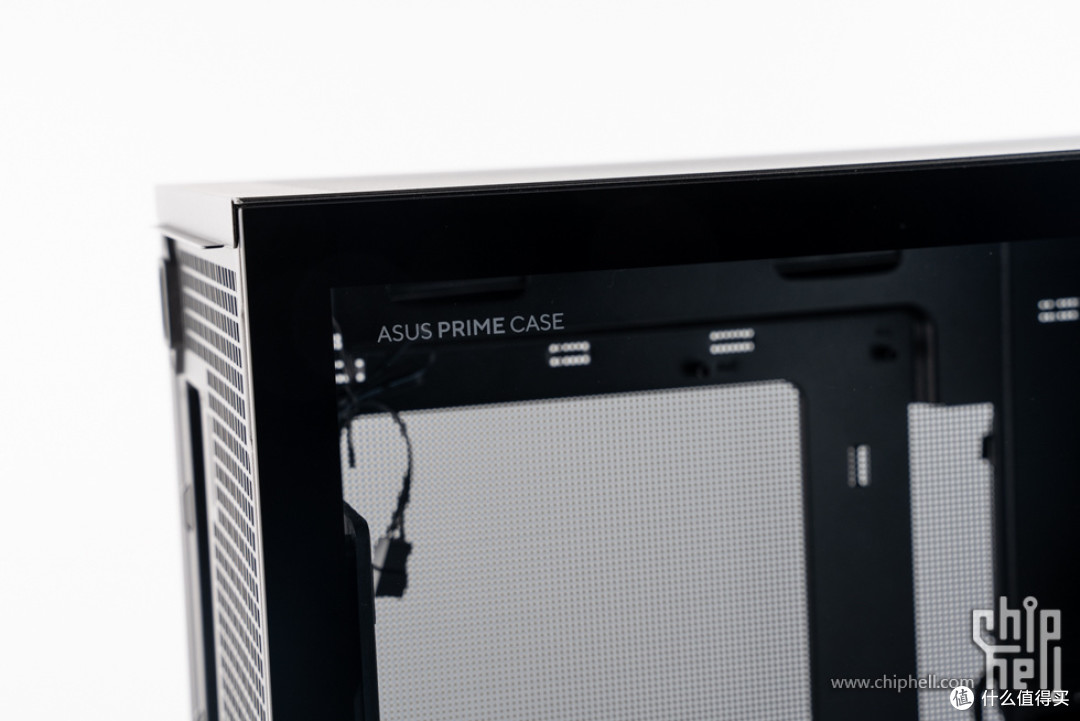

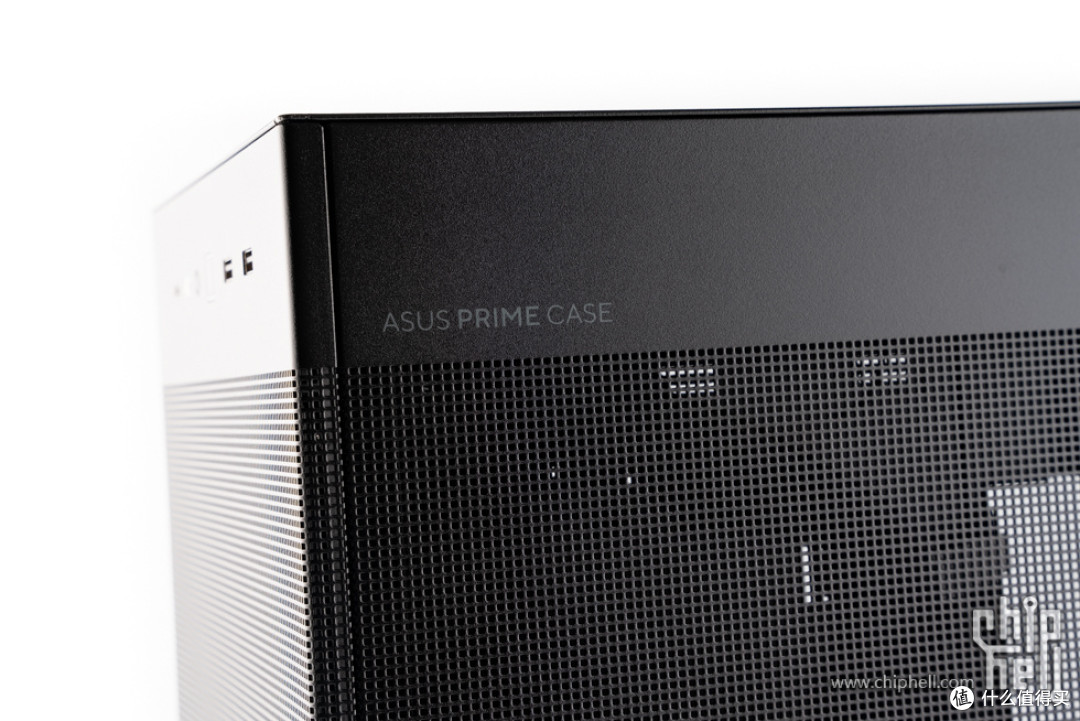

左侧钢化玻璃侧板上的ASUS PRIME CASE的字样。

右侧面板上有ASUS PRIME CASE的字样。

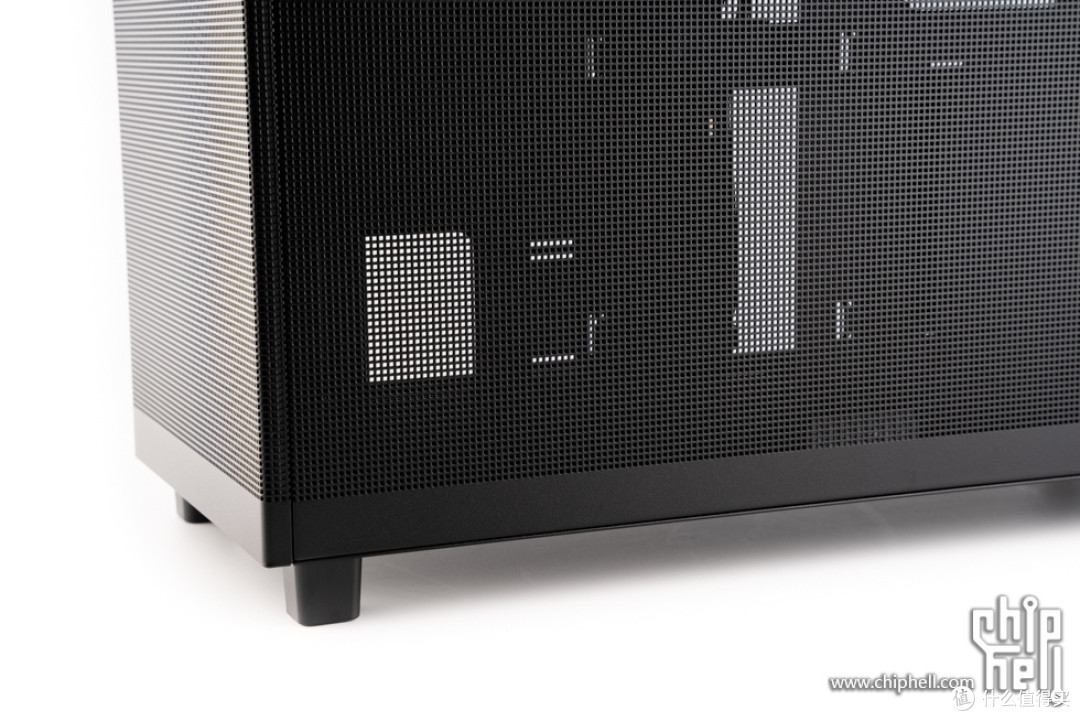

右侧板上同样开有方孔便于通风散热。

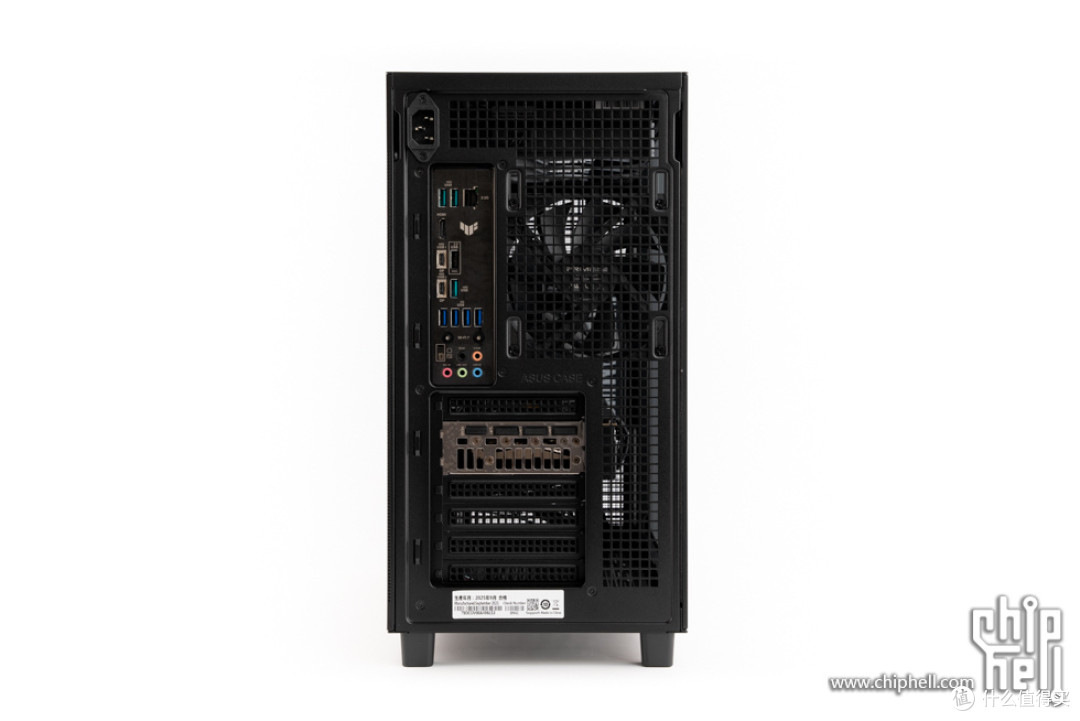

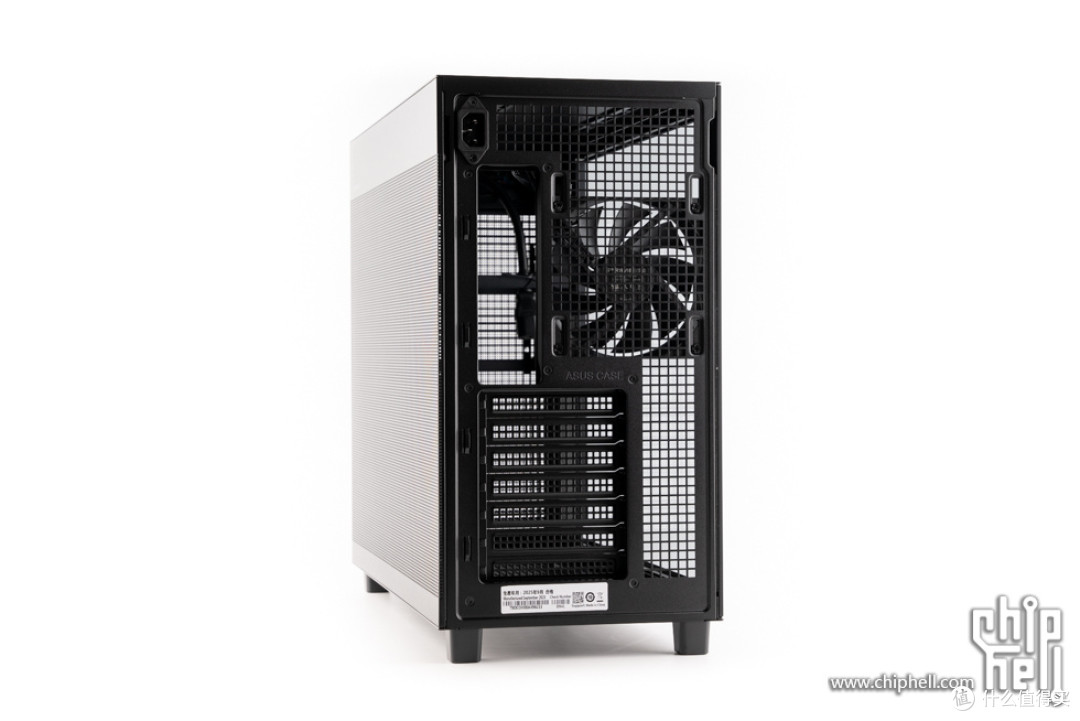

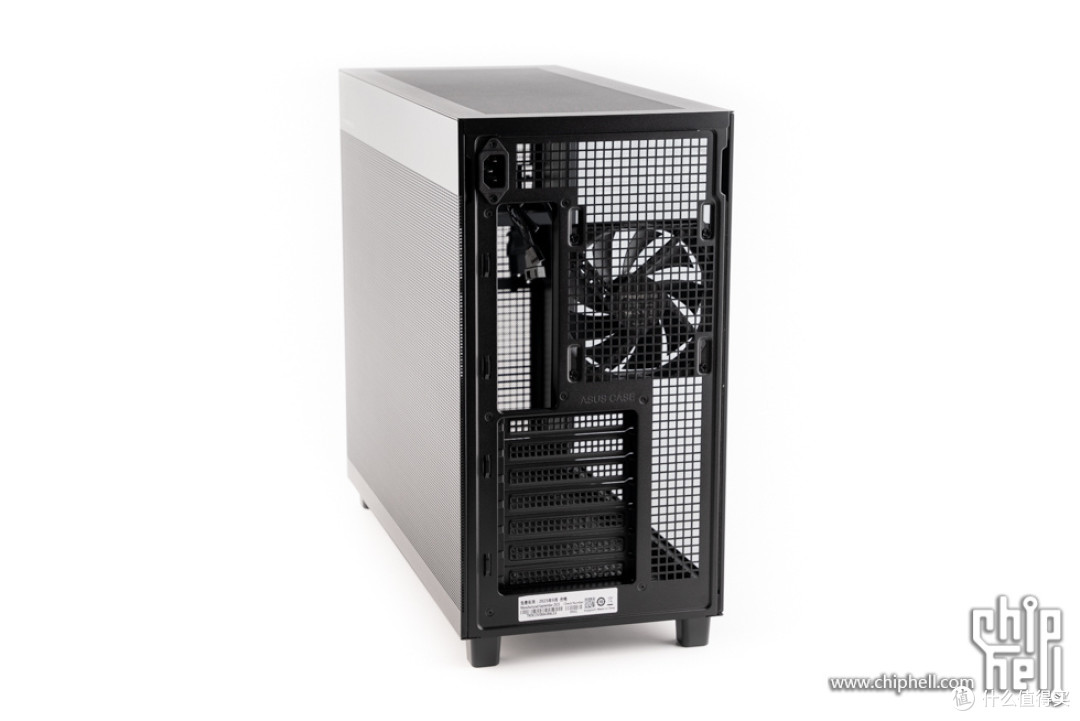

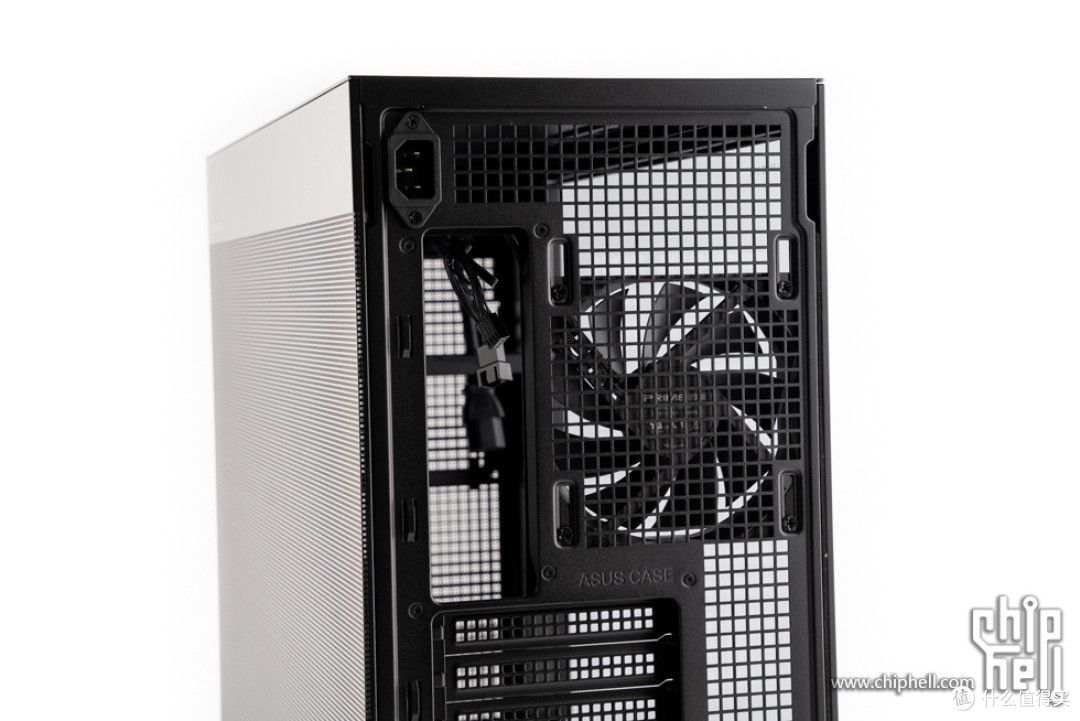

机箱背部细节，上方为电源接口、主板I/O区域和后置12cm风扇。

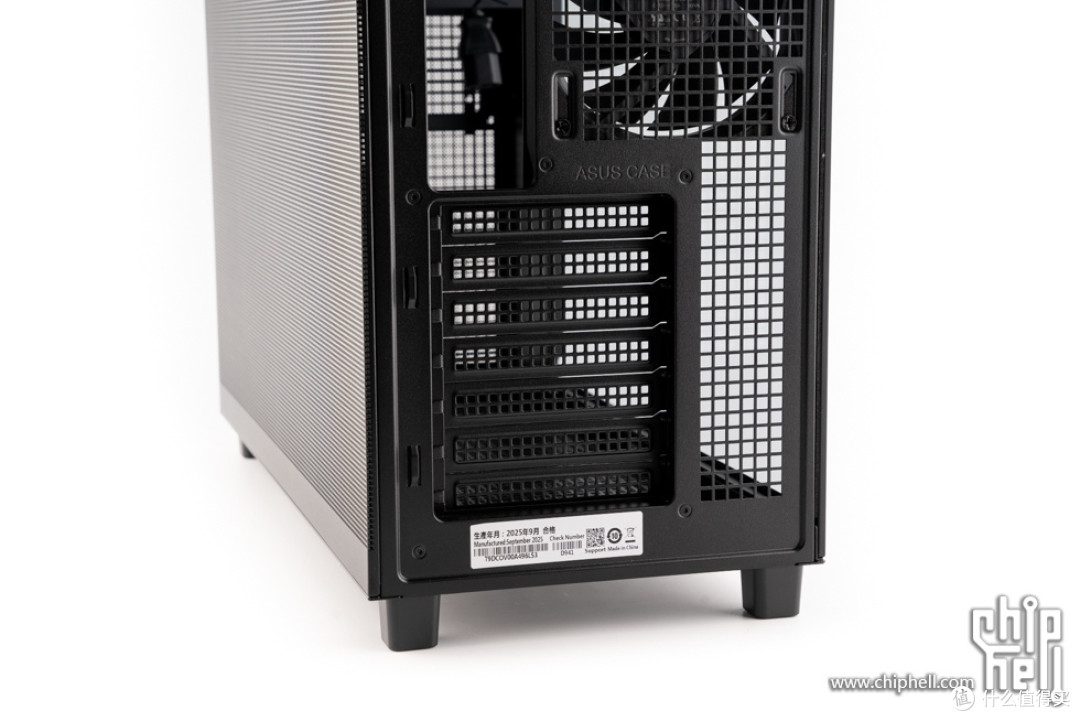

7个PCI槽位。

机箱底部一览。

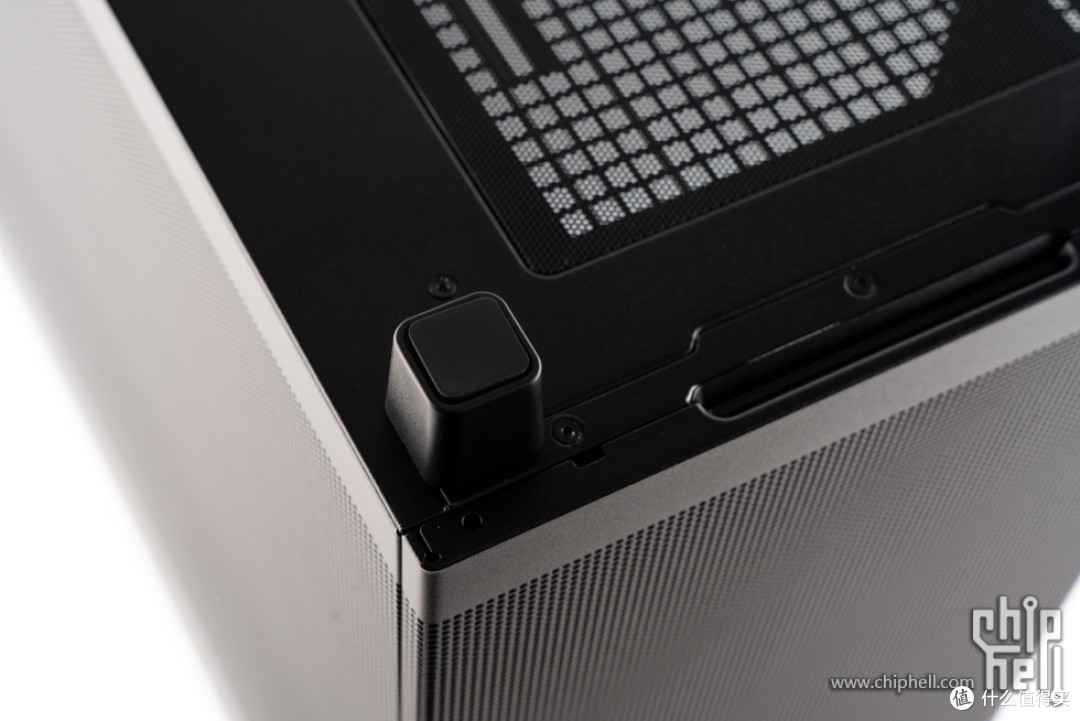

脚垫细节，做工非常好。

底部贴有防尘网。

机箱侧面一览。

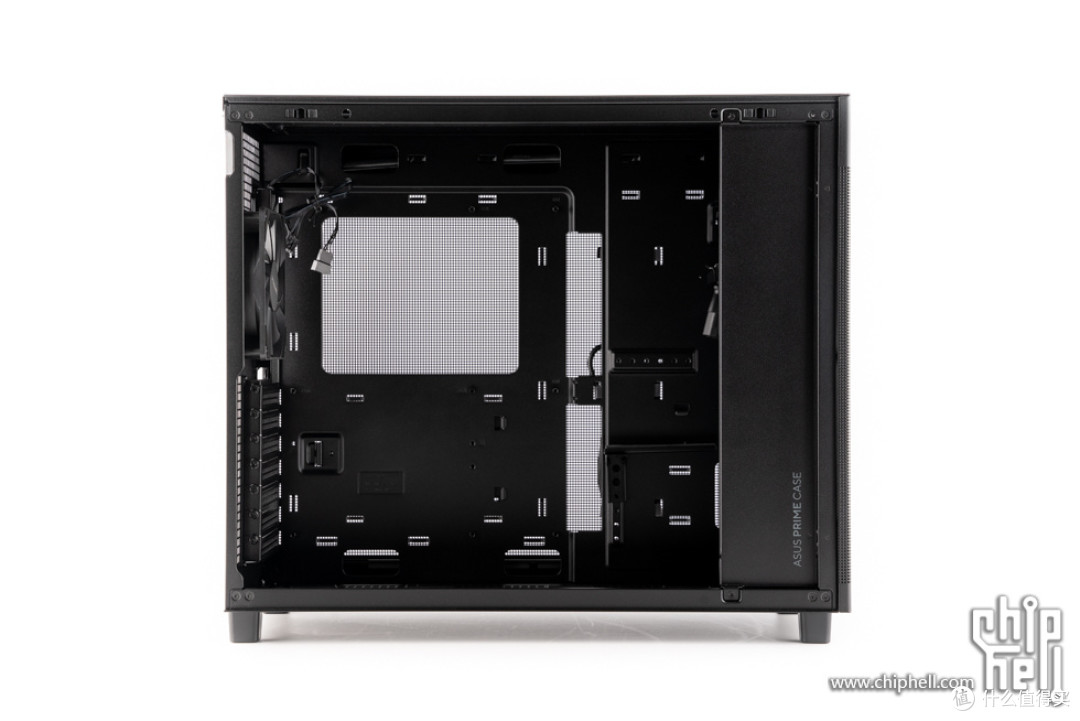

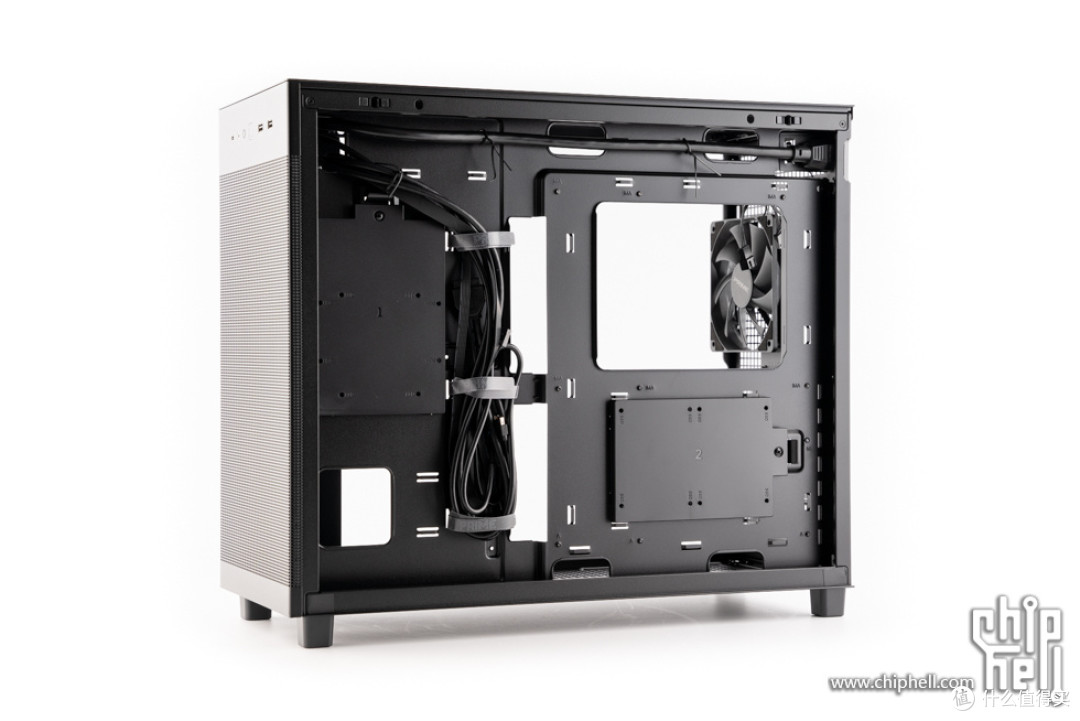

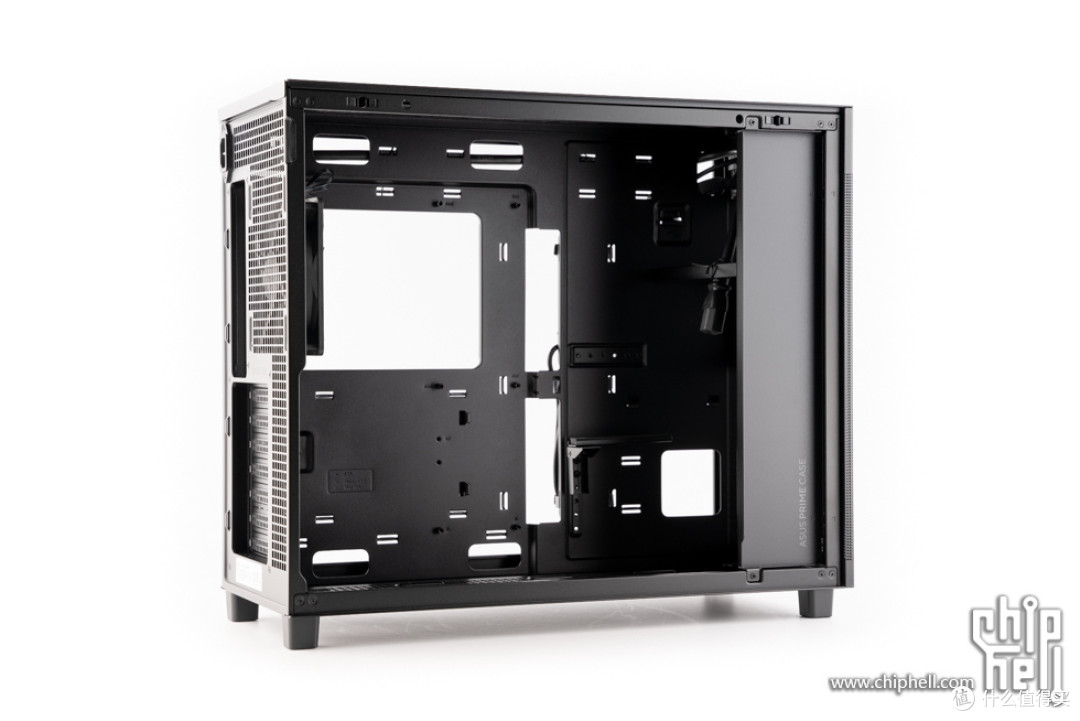

移除侧板后，机箱内部一览。

主板位，支持ATX、MATX和ITX主板。

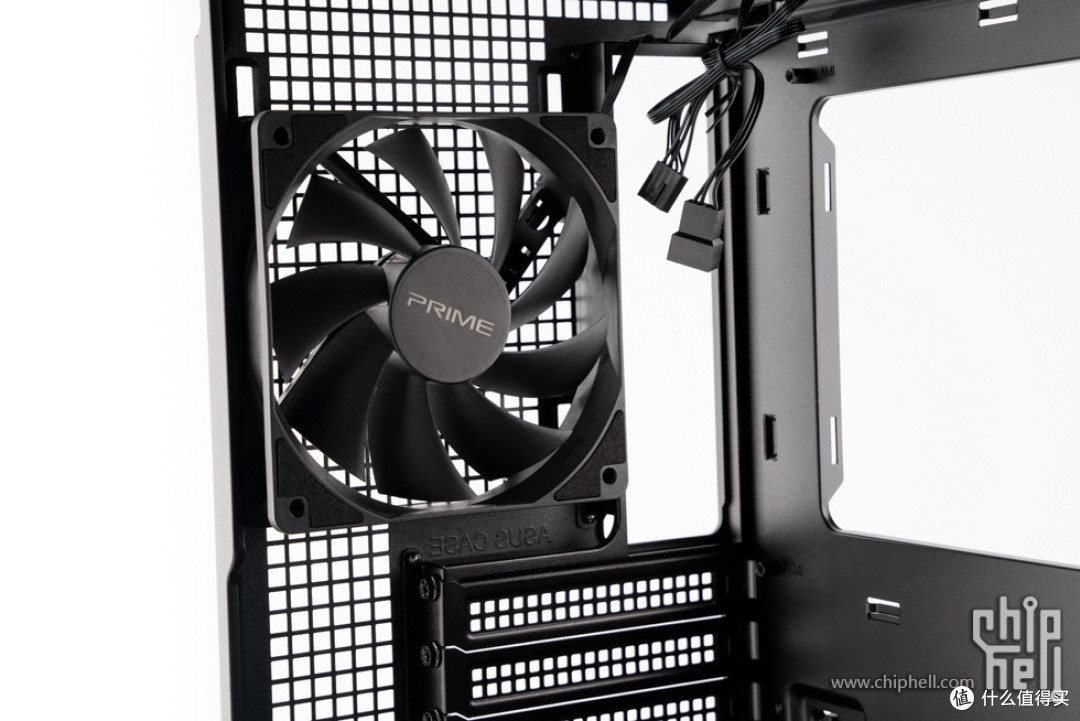

预装了1把12cm PRIME 黑色风扇。

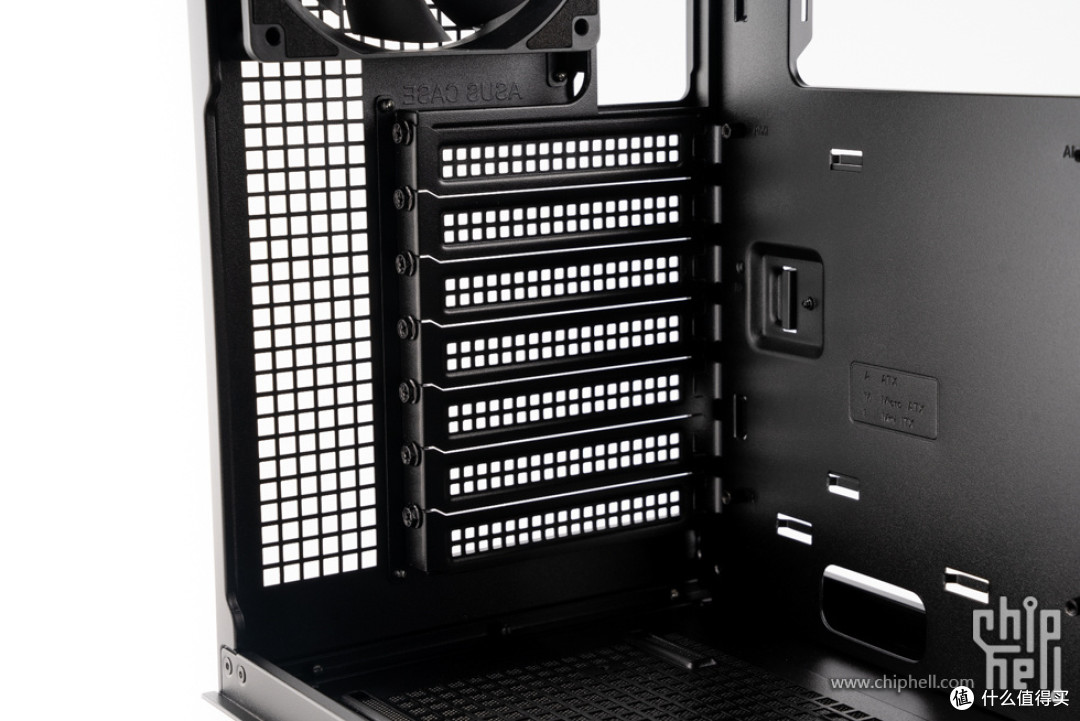

7个PCI挡板。

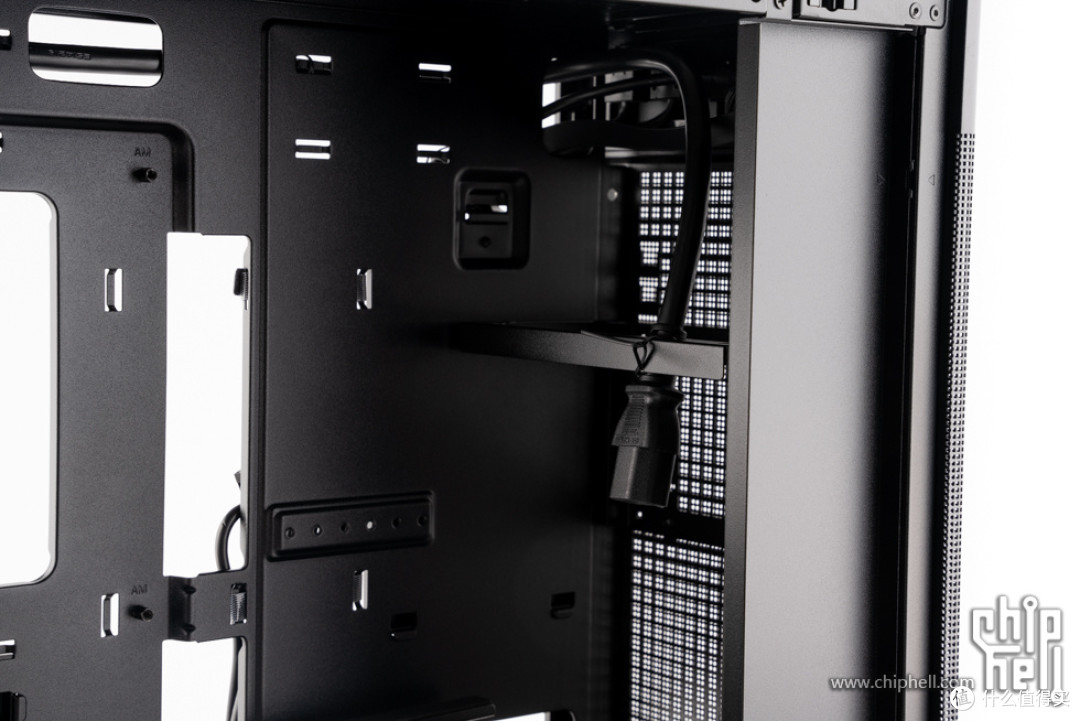

电源支架。

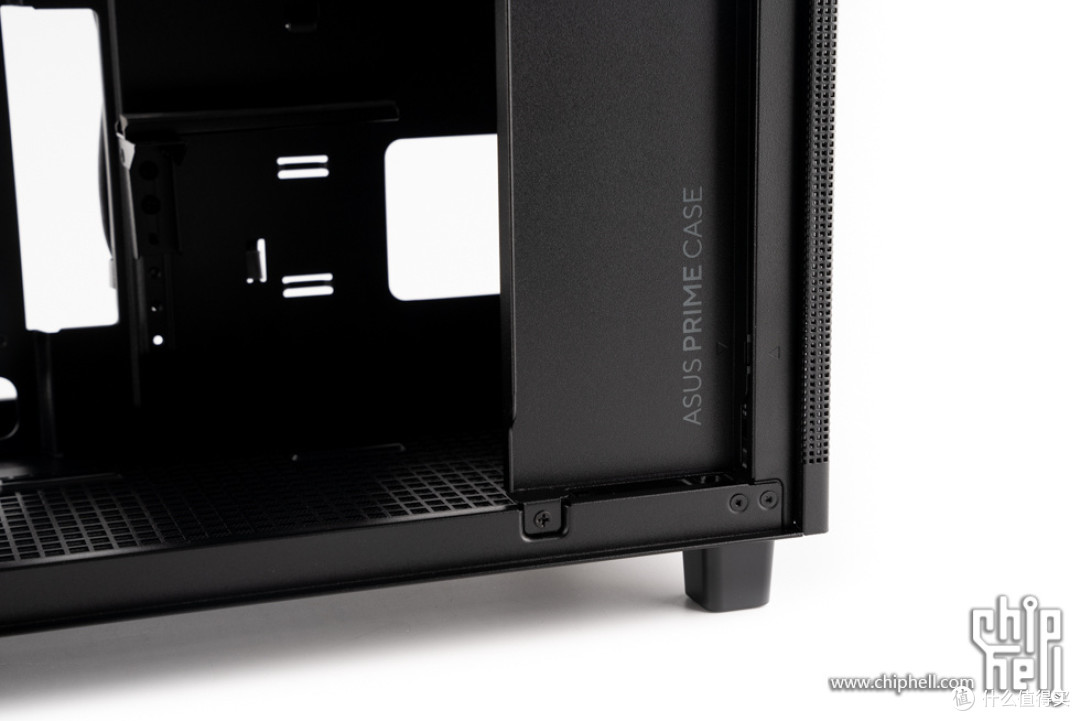

藏线盖板上的ASUS PRIME CASE字样，藏线盖板的固定方式做了优化，不会与长显卡有冲突了。

预装了显卡支架。

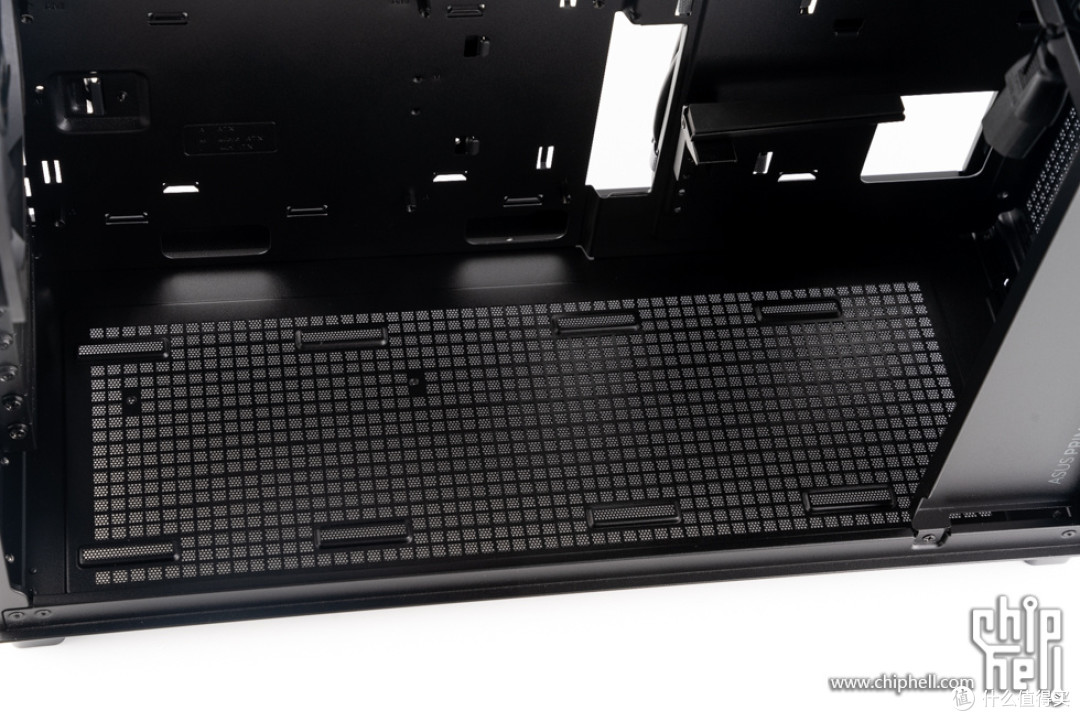

机箱底部一览，支持安装3把120mm风扇。

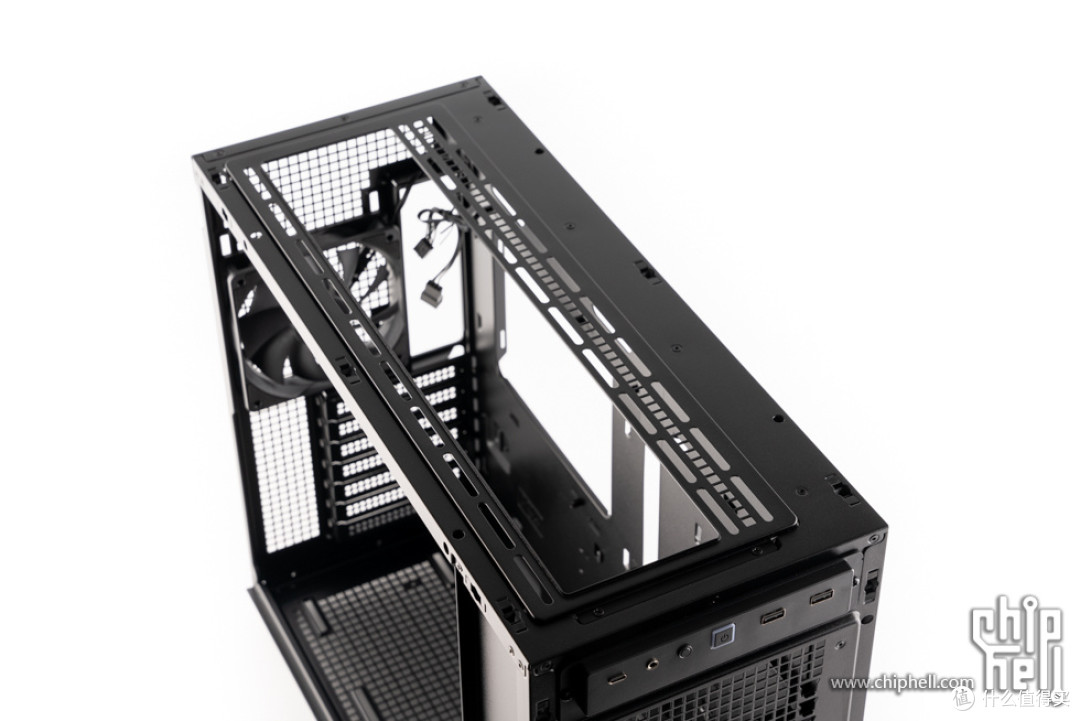

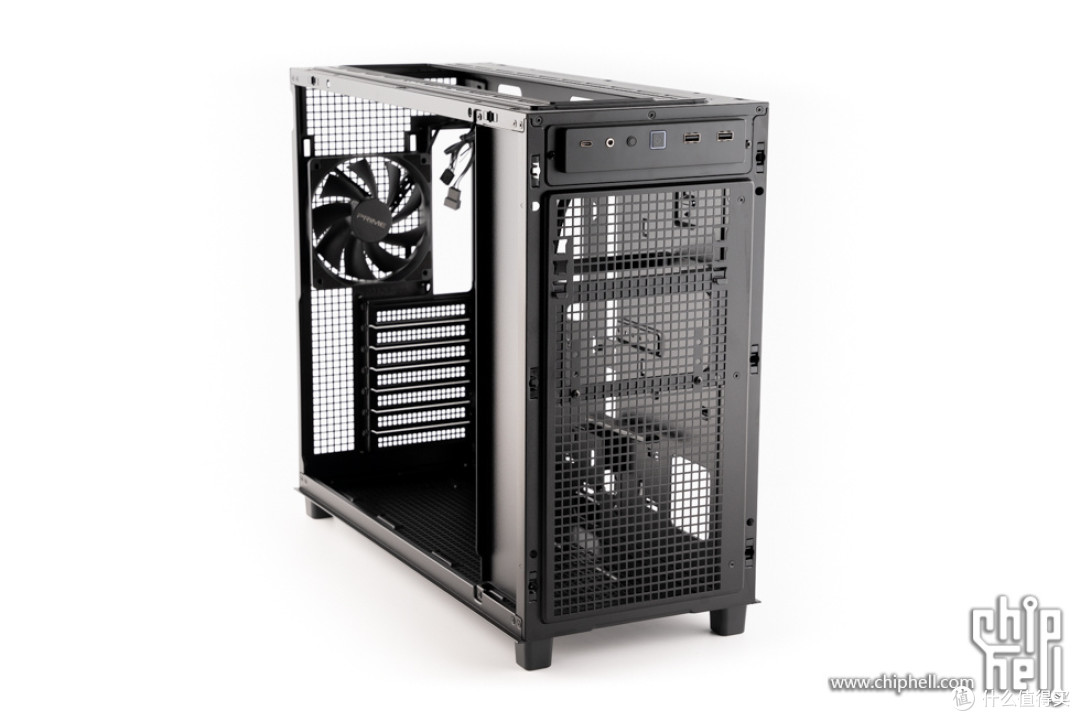

拆除机箱顶盖和前面板后，机箱框架一览。

机箱前部细节，电源支持3档高度调节。

机箱顶部的水冷及风扇支架，支持360mm冷排安装。

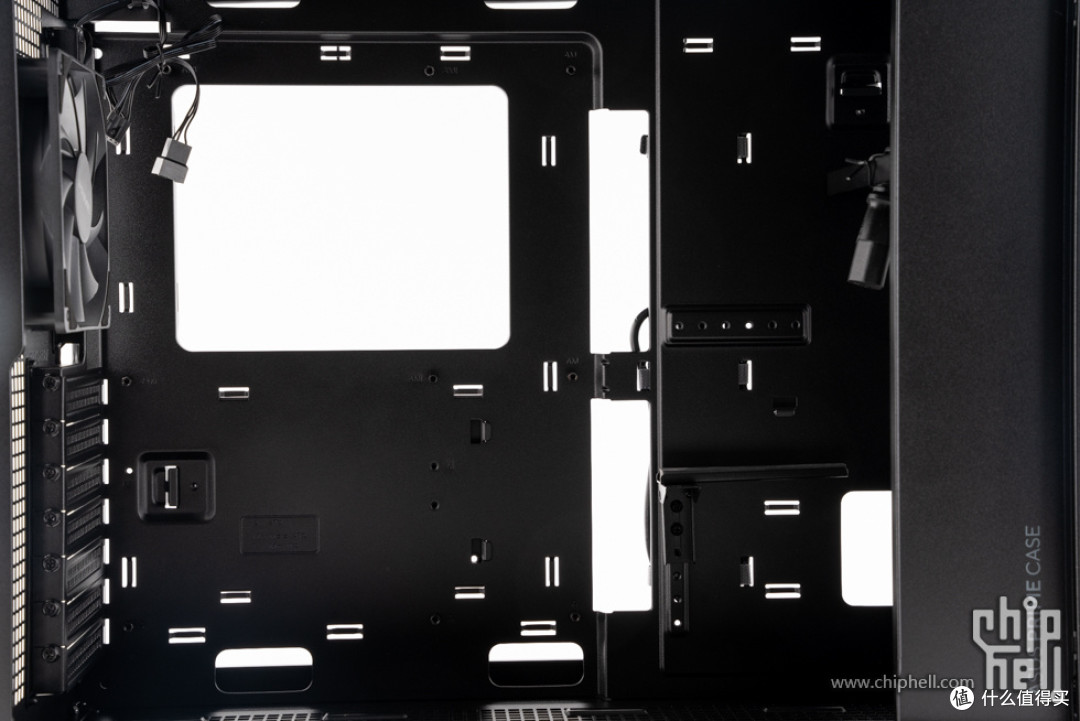

主板位的开孔。机箱电源延长线采用15A规格，完美适配1200W高规格电源，电源线材符合UL60320和UL62规格。

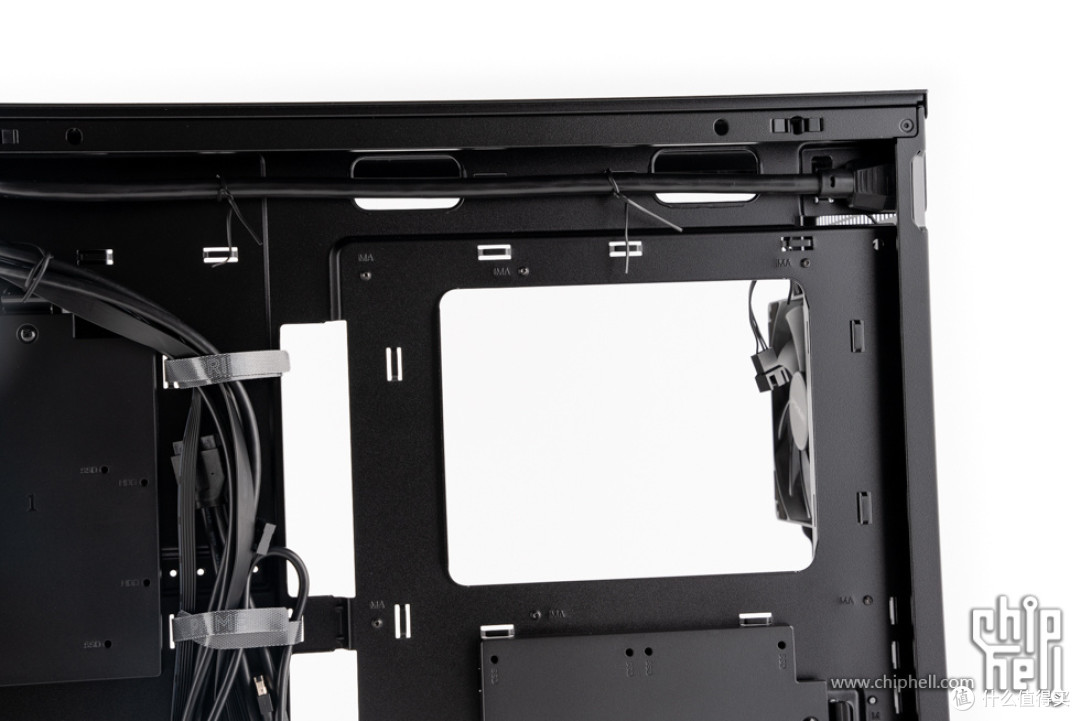

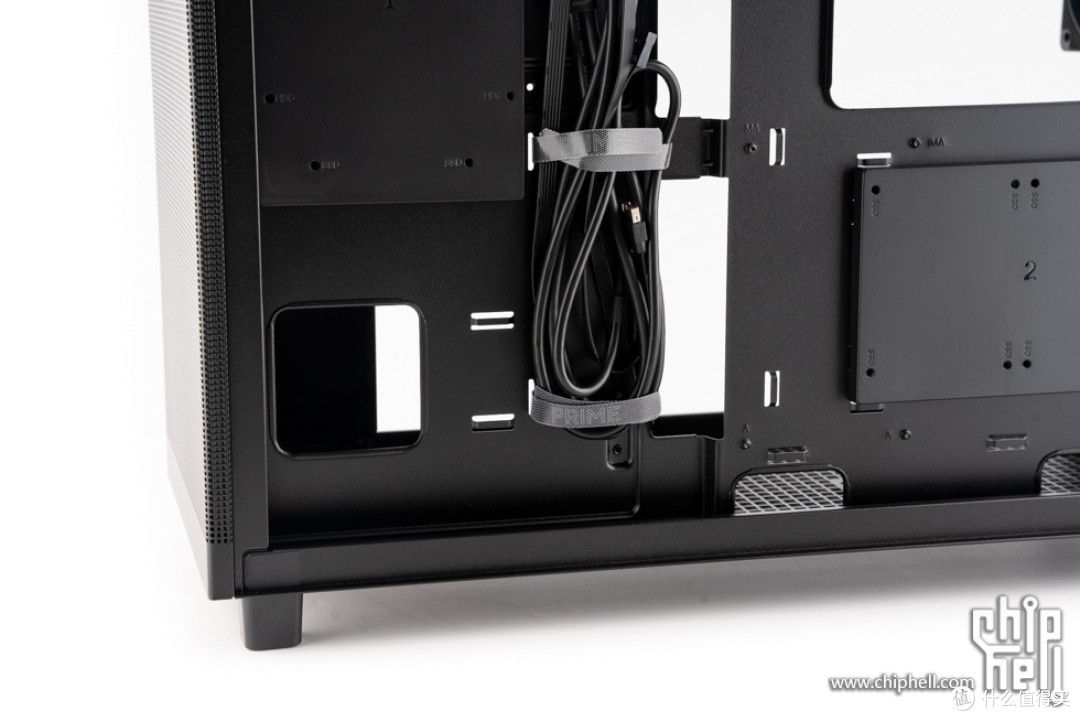

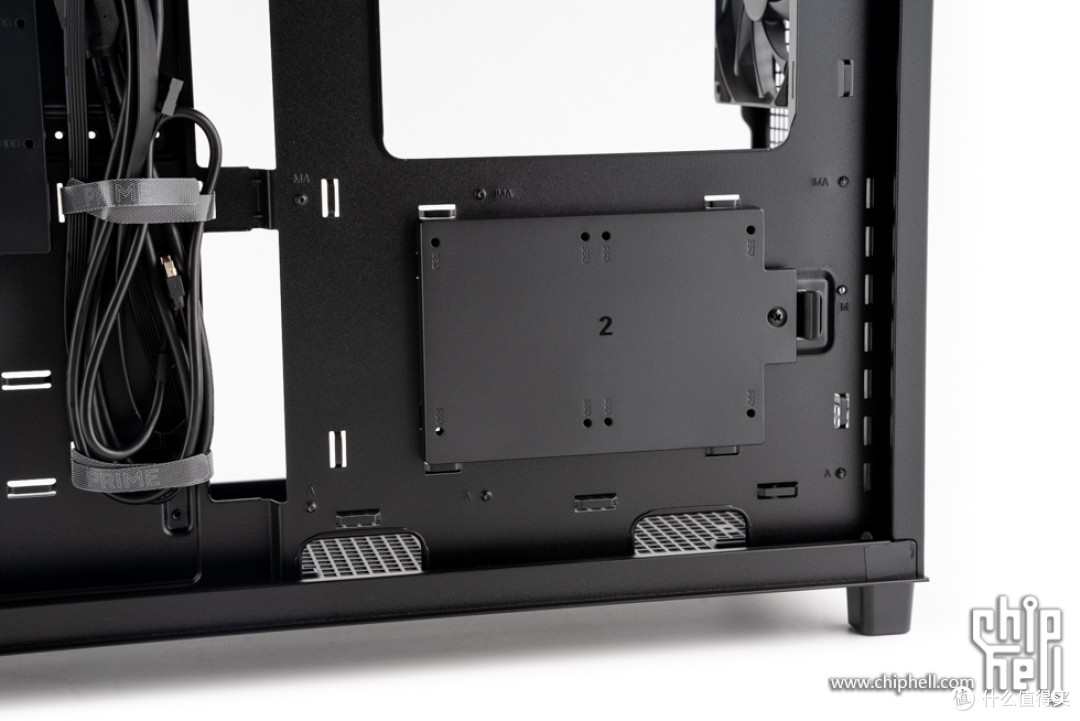

背线空间。此处的硬盘支架支持安装1个3.5寸硬盘或1个2.5寸硬盘。

下面有2个2.5寸硬盘安装支架。

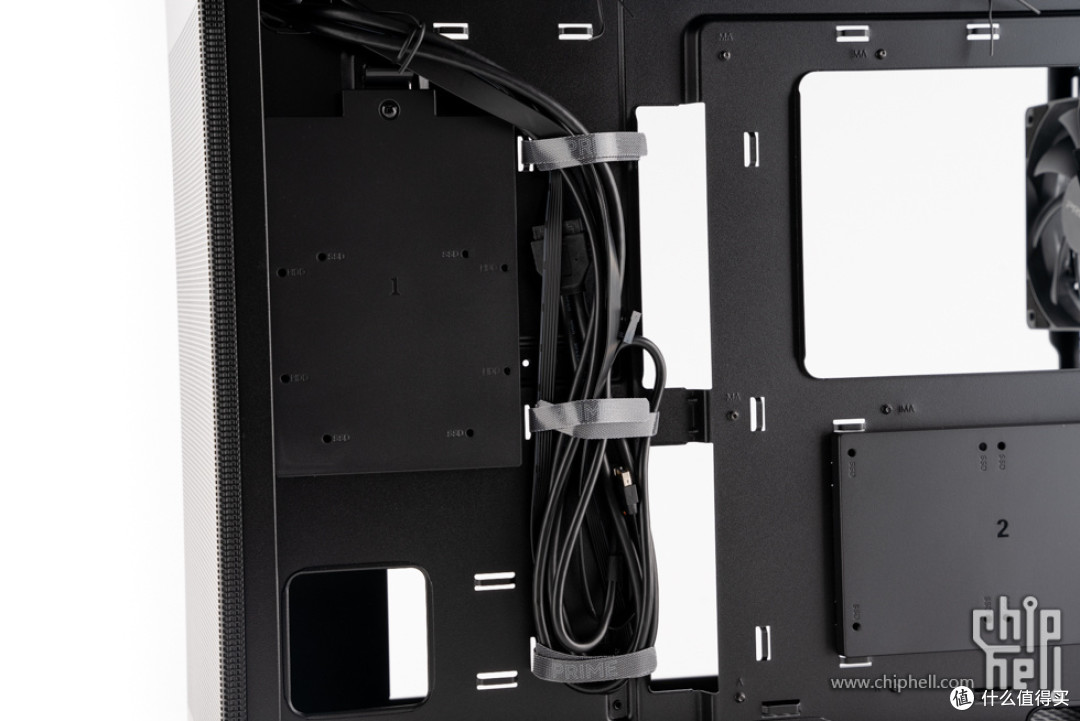

藏线空间。

性能测试

CPU-Z截图。

主板BIOS已经更新到最新版本。

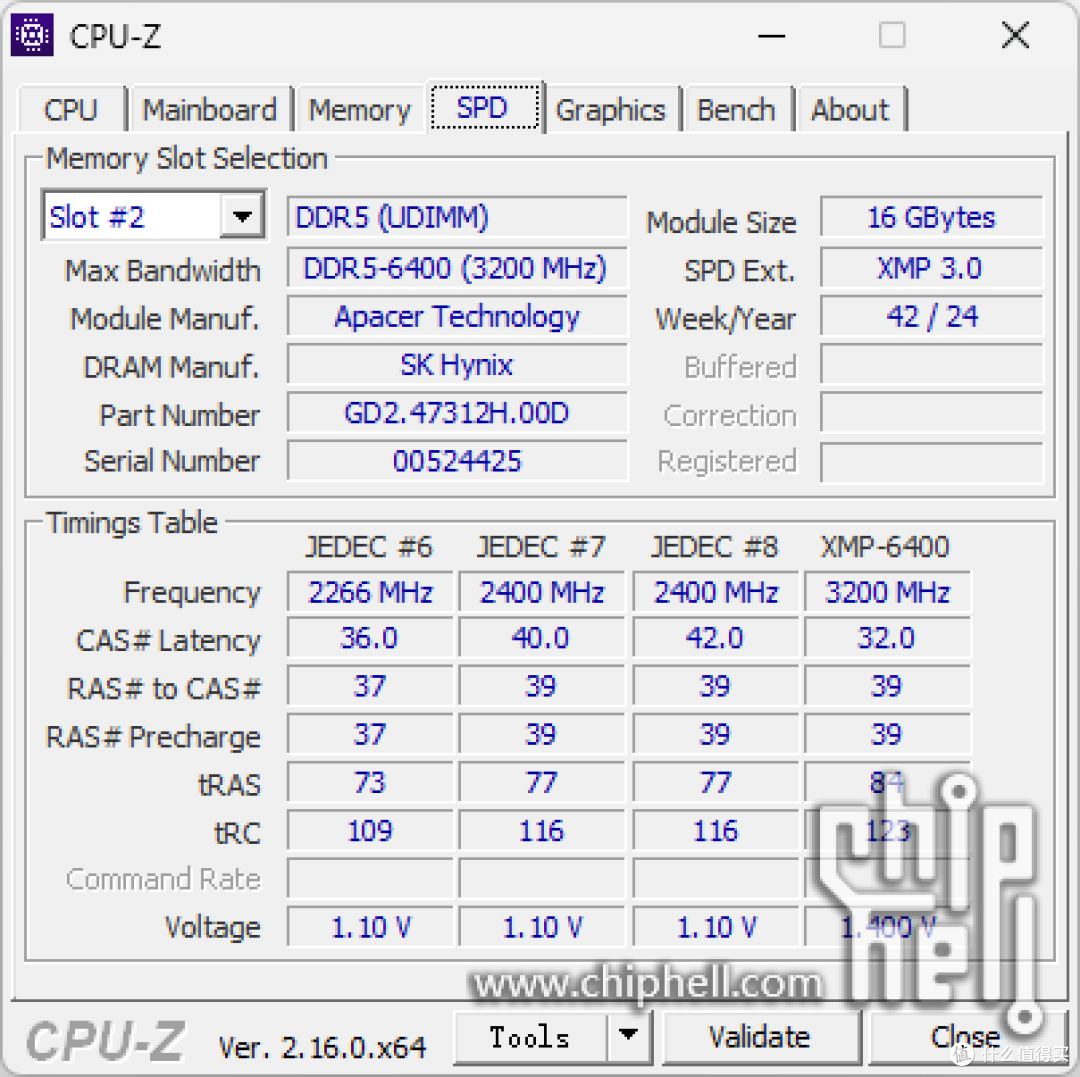

内存信息。

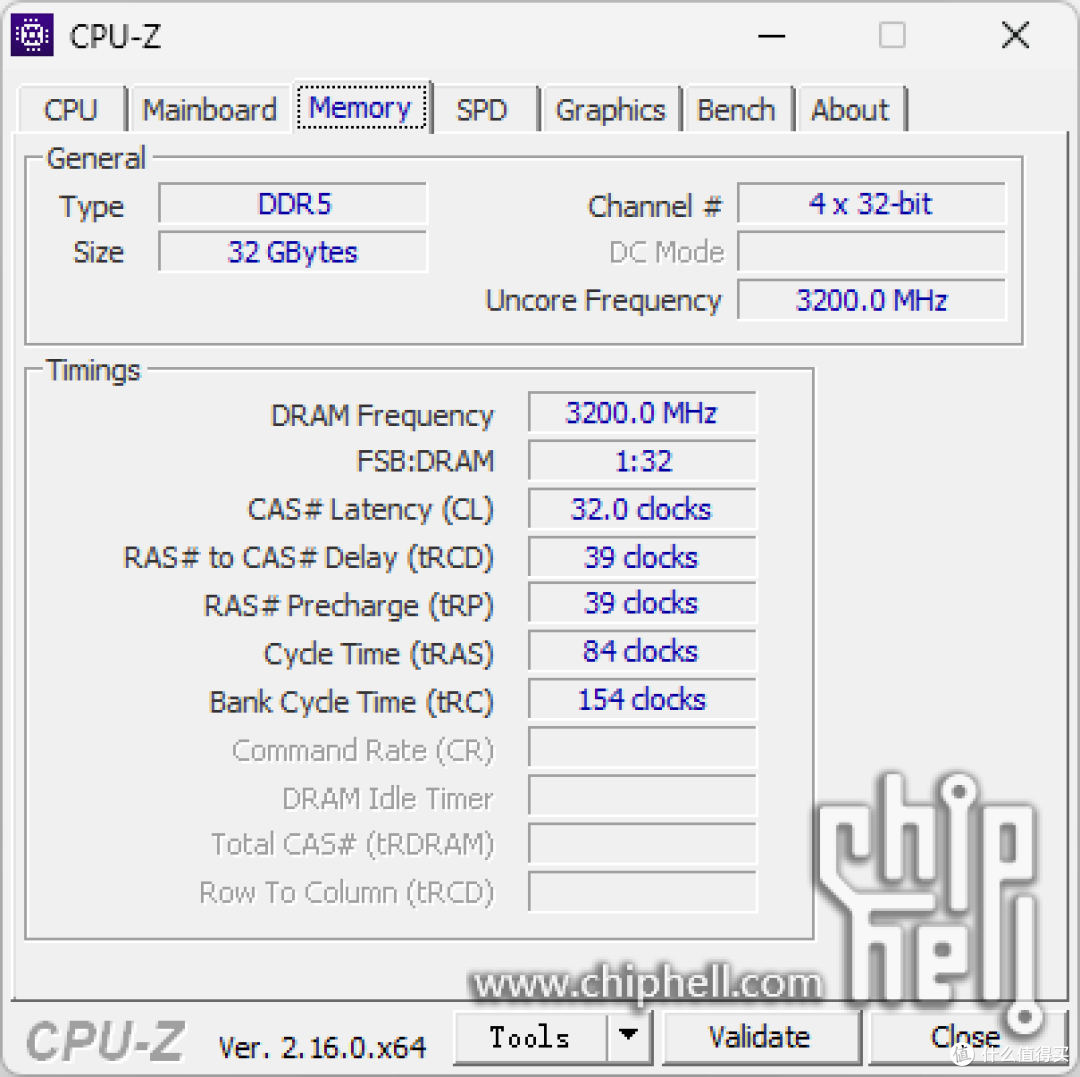

开启XMP后，内存已经运行在6000MHz，内存使用了海力士颗粒。

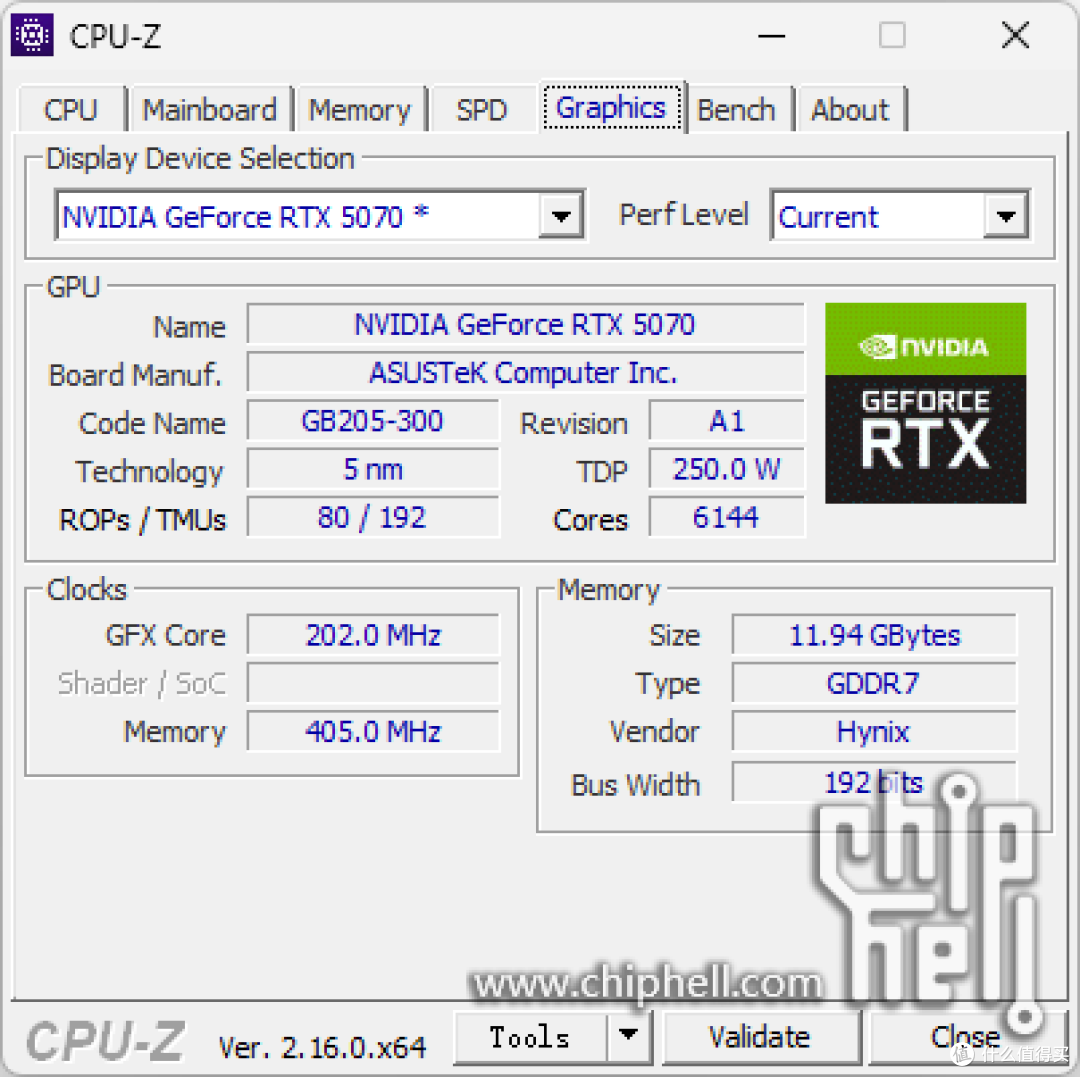

显卡信息。

CPU-Z跑分测试。

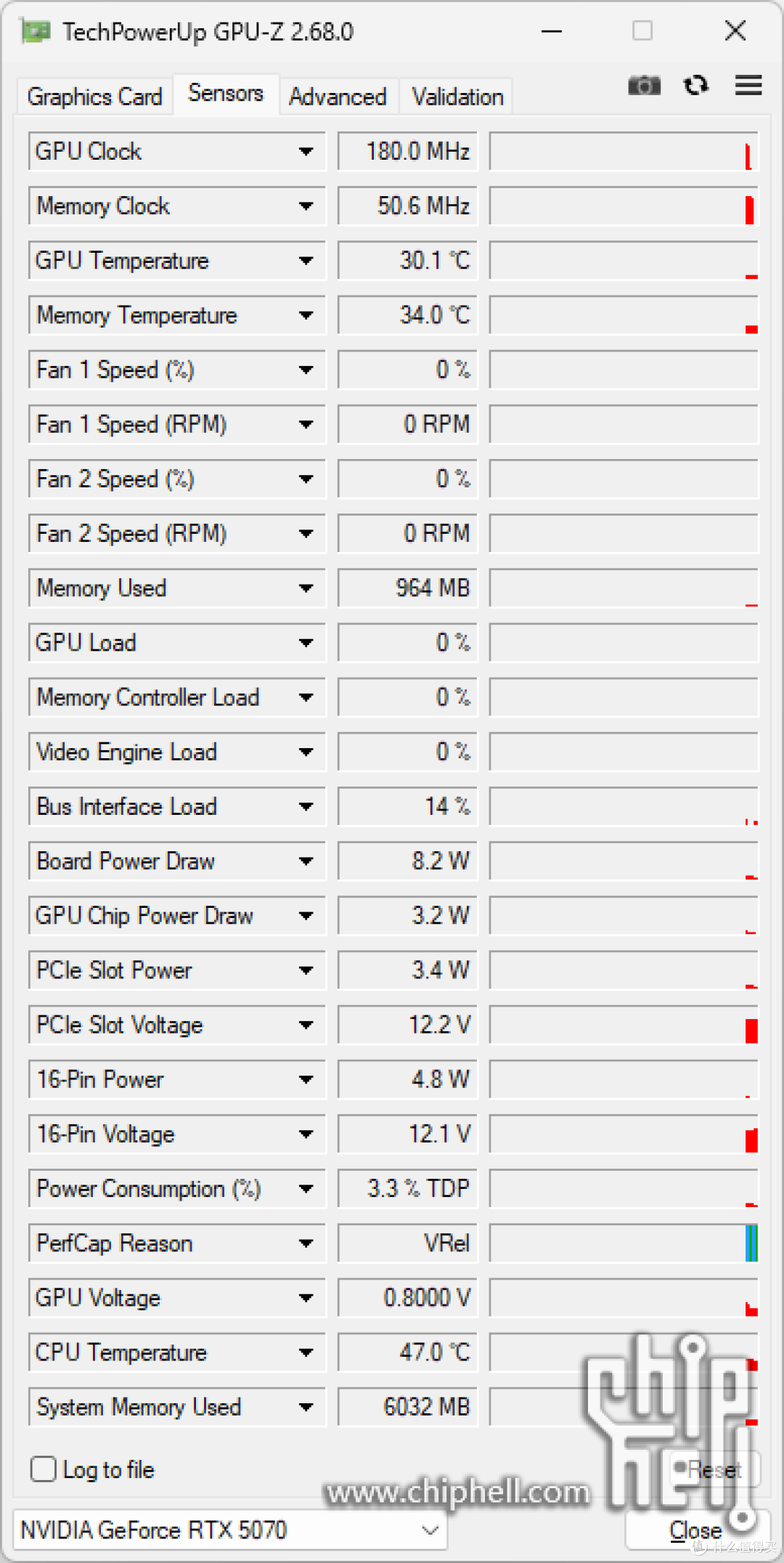

GPU-Z截图。

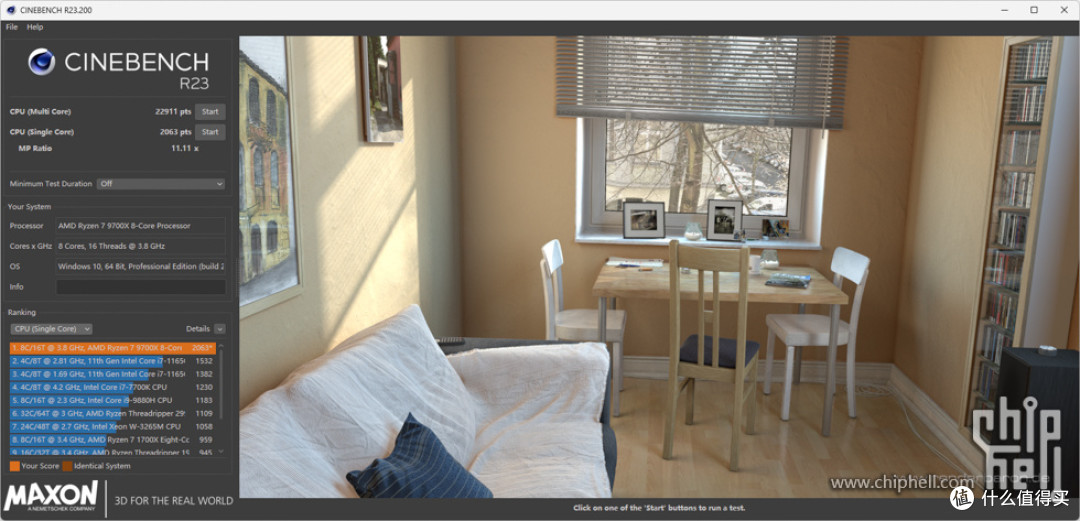

Cinebench R23 测试结果，CPU多核为22911 pts。

Cinebench R23 测试结果，CPU单核为2063 pts。

AIDA64 内存性能测试。

SSD 性能测试。

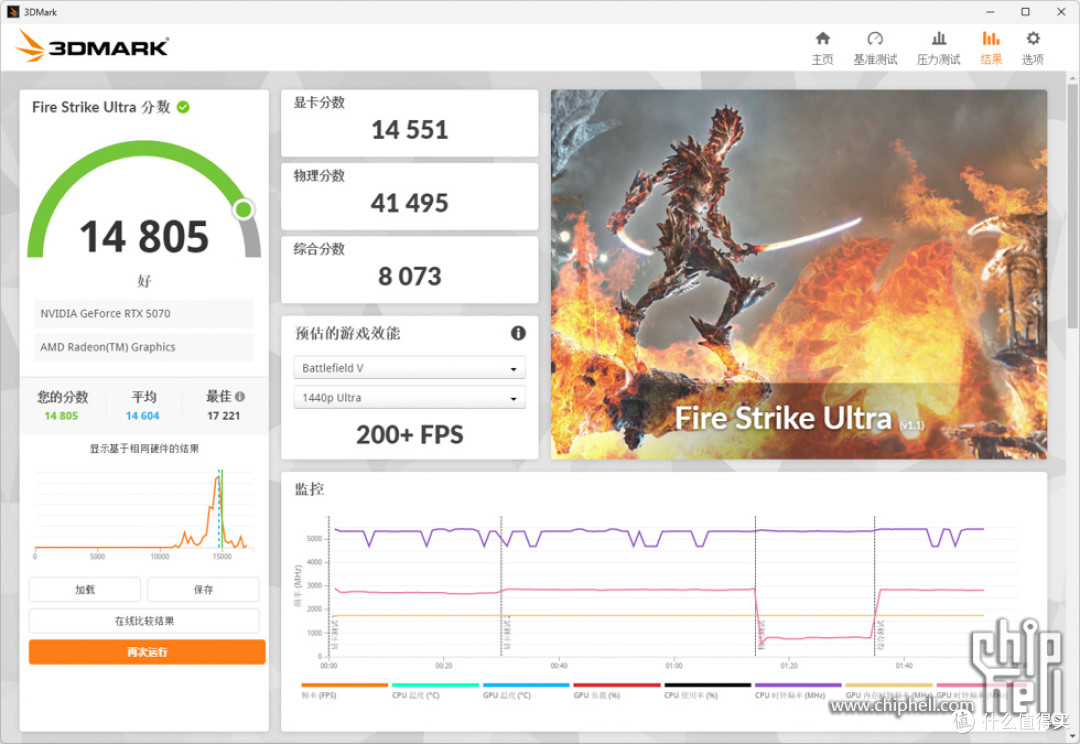

3DMark Fire Strike Ultra 得分14805，显卡得分14551。

3DMark Time Spy 得分21485，显卡得分22830。

3DMark Port Royal 得分为14429。

3DMark CPU Profile 得分。

AIDA64 FPU 拷机测试，R7 9700X 全核心4.5GHz，测试10分钟，CPU核心平均温度：40.3℃ 41.9℃ 43.1℃ 44.1℃ 44.1℃ 43.9℃ 44.3℃ 42.3℃。

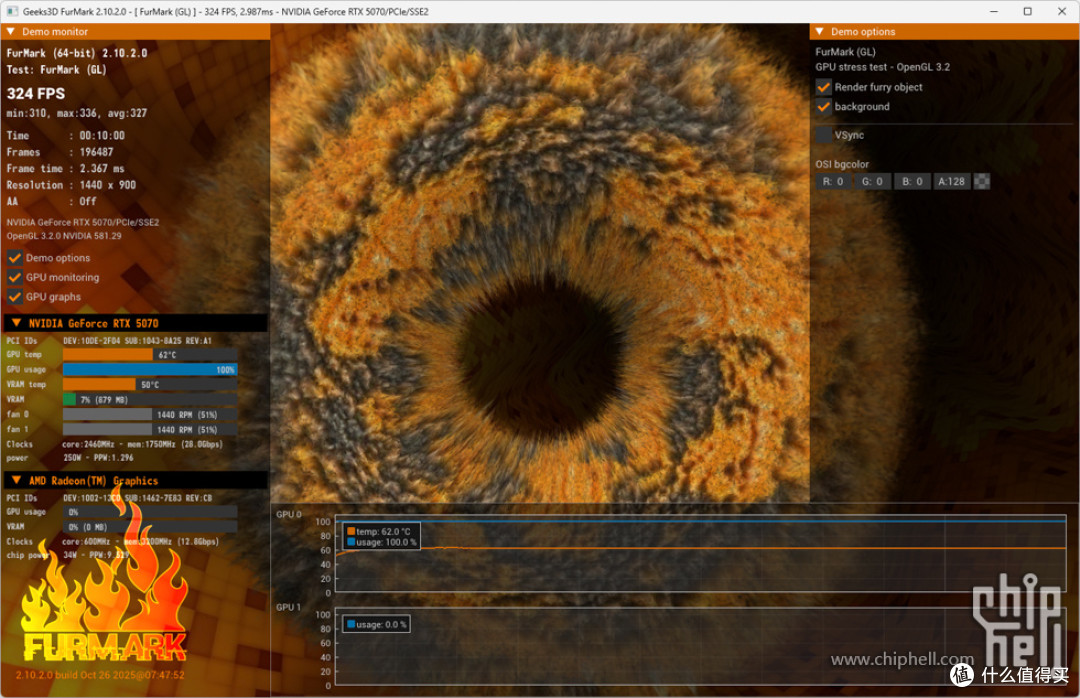

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为62℃。

完。
