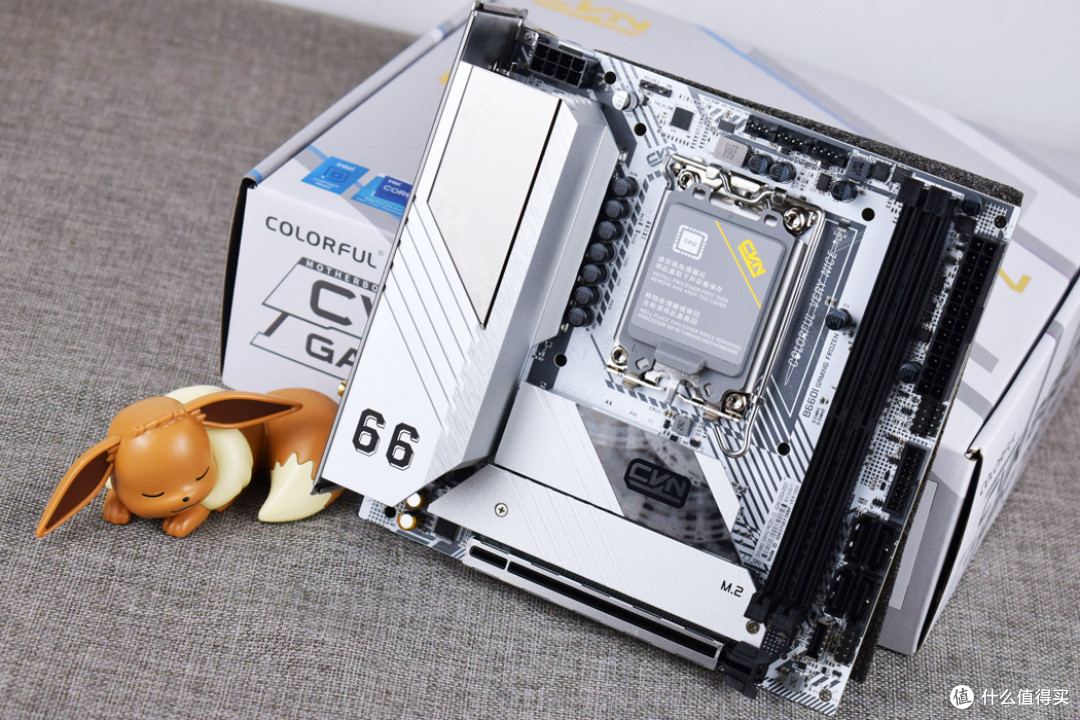

七彩虹CVN B660I GAMING FROZEN V20主板开箱试玩：布局设计合理的主流选择

相信各位玩家对英特尔12和13代处理器的提升早有耳闻，其P核心的性能提升是以往历代以及AMD同期无法媲美的，对于本就空间窄小的ITX平台来说，这种架构上的升级就显得很有意义了；最近管家入手了来自七彩虹的CVN B660I GAMING FROZEN V20主板，本次入手的为白色版本，在这里给大家做个简单开箱分享一下~

产品细节

七彩虹CVN B660I GAMING FROZEN V20主板（下文简称：“七彩虹CVN B660I”）的包装采用和主板配色风格一致的灰白风格，和之前CVN系列一样，包装风格简洁明了，作为一款ITX主板，其包装盒也非常小巧。

包装正面

CVN系列

支持英特尔12代处理器及RGB灯效

包装背面

全套附件一览

在附件方面，七彩虹CVN B660I做到了该有的都有了，除了主板本体和箱说外，还包含了一条ARGB延长线、WIFI天线一对、驱动光盘、M2螺丝一组以及两条SATA3数据线，值得一提，SATA3线也是白色的，白色主题装机会更适合一些。

产品细节

七彩虹CVN B660I主板本体采用纯白配色风格，纯白PCB+银灰色散热装甲非常养眼，主板尺寸为标准的17x17 mini ITX，相比上一代，主板VRM供电使用了寒霜冷凝散热模块，具体就是散热模块进一步增大并做成遮罩式样，和I/O面板做了一体化设计，就结果而言，在散热性能和防护性能上有更好的表现。

主板本体

寒霜冷凝散热模组

七彩虹CVN B660I 的VRM散热模块设计得颇有意思的，其下半部分带有66字样说明其B660芯片组，而上方则采用镜面雾面装饰，并带有CVN GAMING字样。

散热模块上66字样

CVN GAMING系列

相较于过去同期型号，七彩虹CVN B660I在接口布局上做了较大优化，具体来说就是让外部接口集中的主板侧边，避免与主要硬件和散热冲突，让主板在窄小空间中装机走线更顺手一些；主板主要接口都分布于主板右侧侧边上，从上到下依次为24PIN供电口、USB2.0和小喇叭、前置USB3.0口、四个SATA3接口、USB3.2前置C口以及机箱跳线口。

右侧接口布局

和众多MATX和ITX主板一样，七彩虹CVN B660I也使用了单边卡扣内存插槽设计，这种设计能让主板在安装显卡的情况下正常拆装内存。

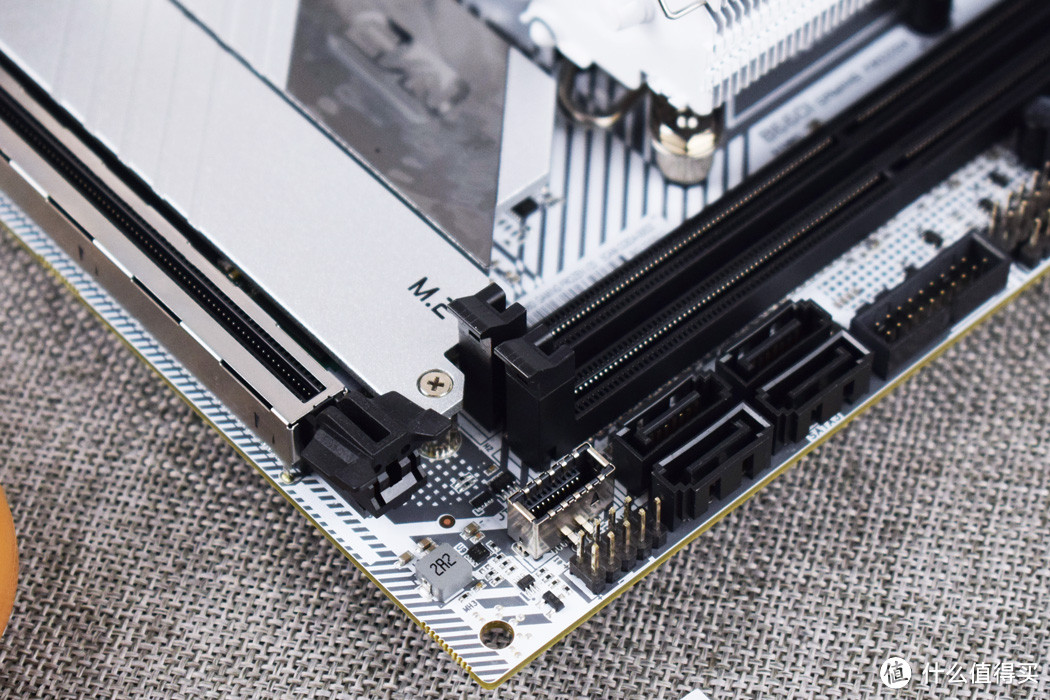

单边卡扣内存插槽

在PCIE方面，七彩虹CVN B660I提供一条金属加固的PCIE5.0 X16插槽；七彩虹CVN B660I带有两条PCIE M2插槽，主板正面显卡槽上方为一条PCIE4.0 X4的M2插槽，插槽本身自带散热马甲并采用便捷固定设计，另外一条在主板背面，为PCIE3.0 X4插槽。

PCIE金属加固插槽

主板正面PCIE4.0 X4 M2插槽

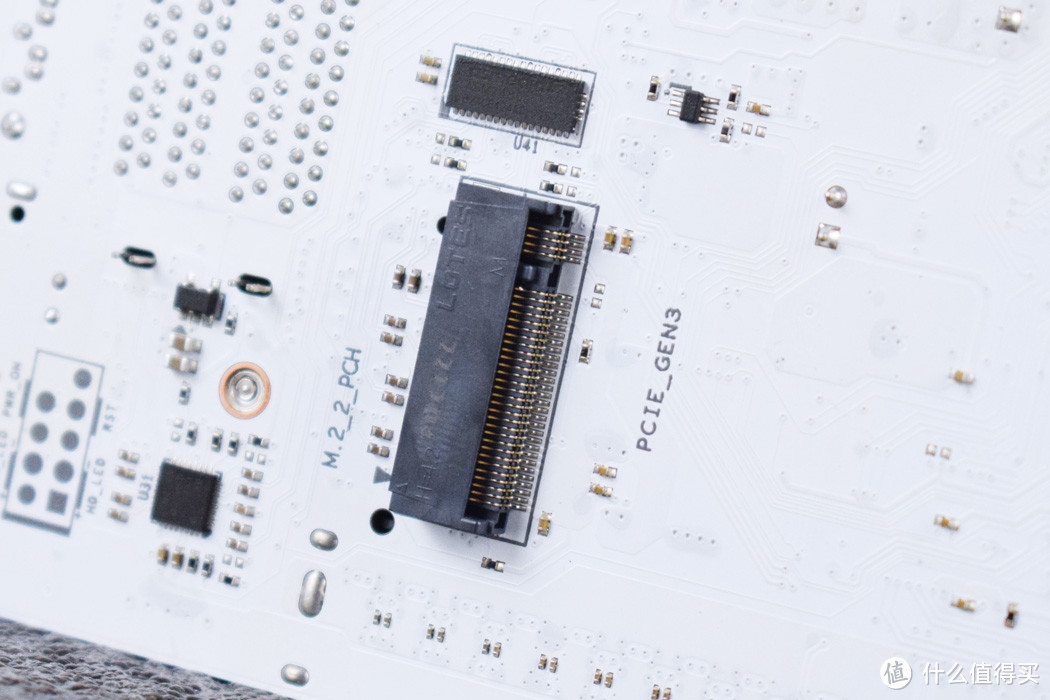

主板背面PCIE3.0 X4 M2插槽

正面M2螺丝采用简易固定设计

七彩虹CVN B660I自带3个4PIN PWM风扇接口，均布置在主板顶端，设计比较合理；而ARGB则布置在主板左上方，即8PIN外接供电旁边。

顶部3个4PIN以及ARGB 3PIN

后置IO方面，七彩虹CVN B660I包含3个USB3.2（蓝色2个，TYPE-C一个）和4个USB2.0接口；视频口则包含DP和HDMI各一个；网络部分则提供2.5G的RJ45一个以及wifi6网卡；而音频方面则提供常见的音频接口X3；另外主板提供的一键重置BIOS的CLEAR COMS功能，对于打算超内存的玩家来说还是有点用的。

IO接口挡板一览

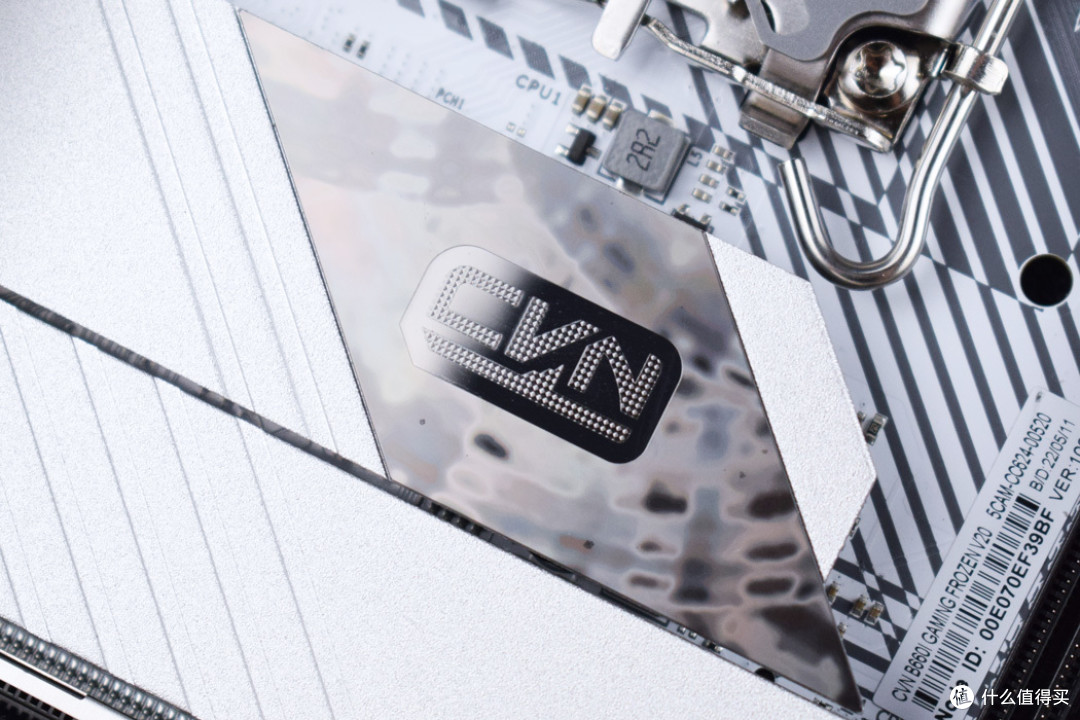

芯片组散热片特写

主板生产日期2022年13周

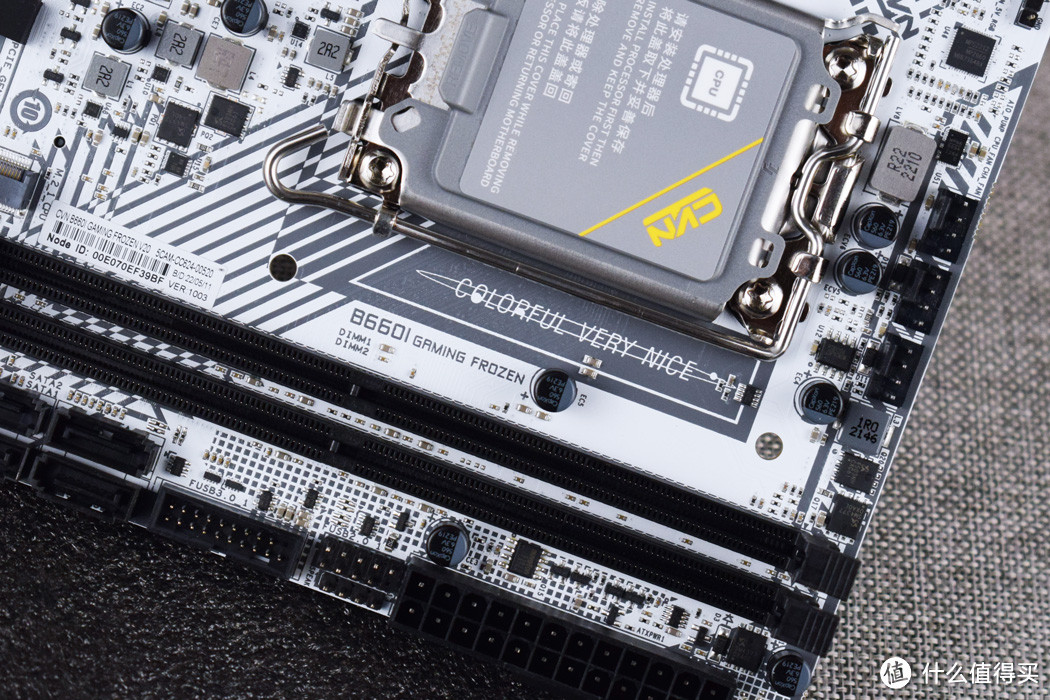

好吧，接口布局设计还是very nice的

拆解及用料解释部分

相比早前的B560I而言，由于引入一体式遮罩的VRM供电散热设计，七彩虹CVN B660I 的PCB上对应料件以及对应散热模块的结构也有所改变。

卸除所有散热模块

七彩虹CVN B660I的供电散热模块做了增大调整，整个散热模块覆盖了主板IO区域，并同时照顾mos管和贴片电感的发热，这种设计在近年大厂中比较常见。

供电VRM及PCH散热模块

8PIN外接供电

来到供电VRM模块，七彩虹CVN B660I使用外接8PIN供电+全套MPS供电方案，PWM芯片来自MPS的MP2960，配合内置驱动器Drmos，实现8+1实际供电。

供电PWM芯片MP2960

供电元件方面，七彩虹CVN B660I采用固态电容+R22贴片电感+Drmos组合，其中Drmos来自MPS的MP8694（86941），工作规格为30A；配合BIOS中的125W功耗墙，应对主流I5 12490F之类还是游刃有余的，但如果打算搭配功耗更高的I7/I9处理器，则可能会面临降频的问题。

供电VRM用料特写

Drmos MP8694(86941)

在集成网卡方面，七彩虹CVN B660I使用来自小螃蟹realtek的RTK8125BG方案，这是一款2.5G板载网卡芯片，应对日常应用和网络游戏都是游刃有余的，而无线wifi方面则配备了来自英特尔的AX201无线网卡，支持WIFI6，性能相当强悍；而集成声卡方面，七彩虹CVN B660I采用ALC897方案+尼吉康音频电容增强，这种音频配置在主流主板中较为常见，应对一般日常音频需求是没问题的，想玩HIFI还是自己买DAC吧。

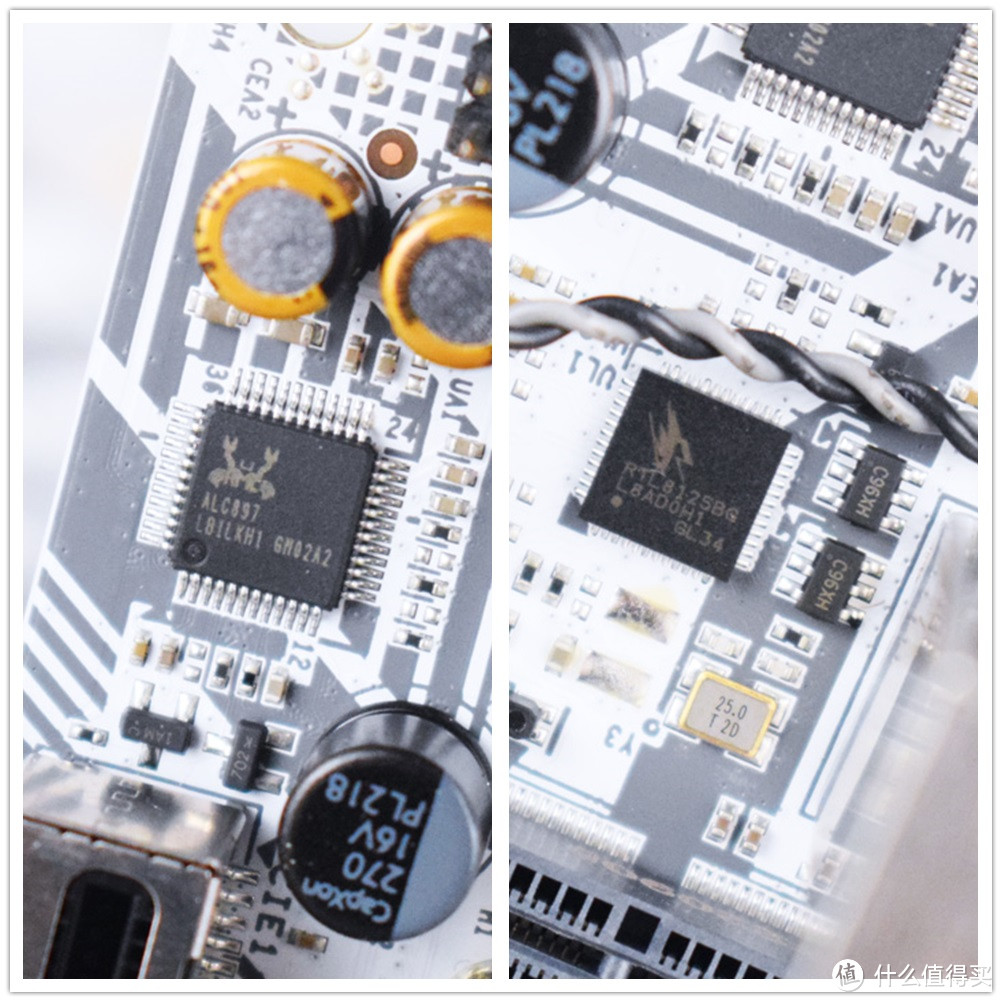

集成声卡/网卡芯片特写

WIFI6网卡英特尔AX201NGW

B660芯片组

主板电池

装好准备上机

BIOS部分介绍

七彩虹CVN B660I的BIOS部分和之前基本一样，UEFI部分实现了完全图形化，在实际操作中基本功能设定还是比较齐全的，主板本身设有125W功耗墙，搭配处理器的时候需要注意。

BIOS图形化主界面

BIOS主界面右下角有三种模式，其中默认模式为开启EIST的智能睿频，而性能模式则为一直维持全核满载频率，节能模式则以低频为主；调整风扇转速在主界面右侧即可进入，和其他主板一样，直接设置曲线即可，预设有3种转速策略。

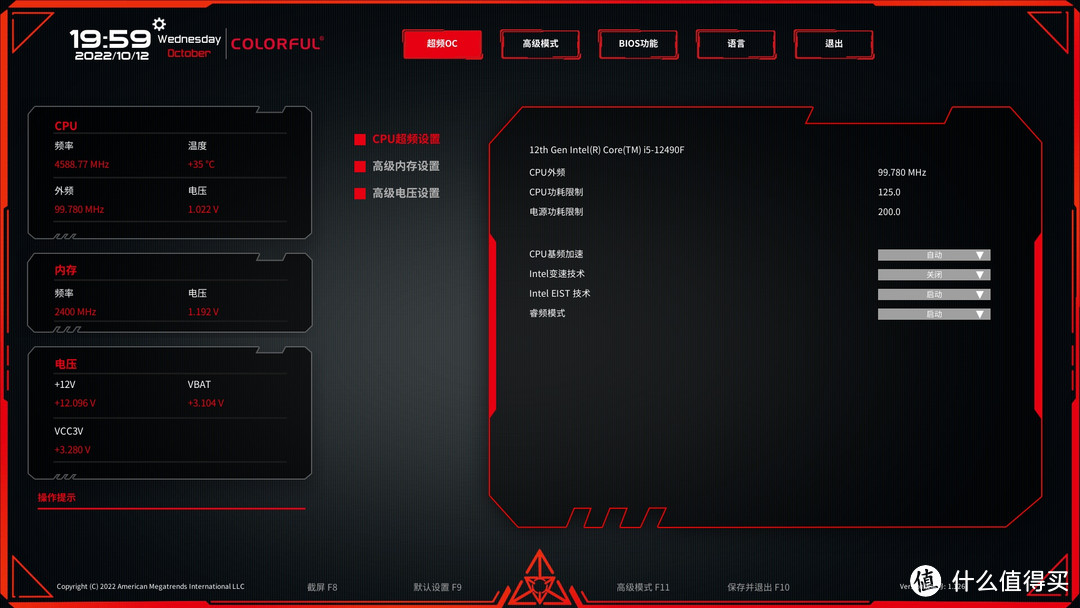

125W功耗墙

值得一说的是，七彩虹CVN B660I主板是支持内存超频的，不过由于B660芯片组默认是锁SA电压的，一般只能稳定在3200~3600MHz频率，如果需要更高SA电压需要自行破解，这不在本文讨论范围；在超频OC选项卡下选择高级内存设置，在内存模块资源中把“默认模块”改成XMP，并且把gear选择改成“gear1”即可完成XMP超频。

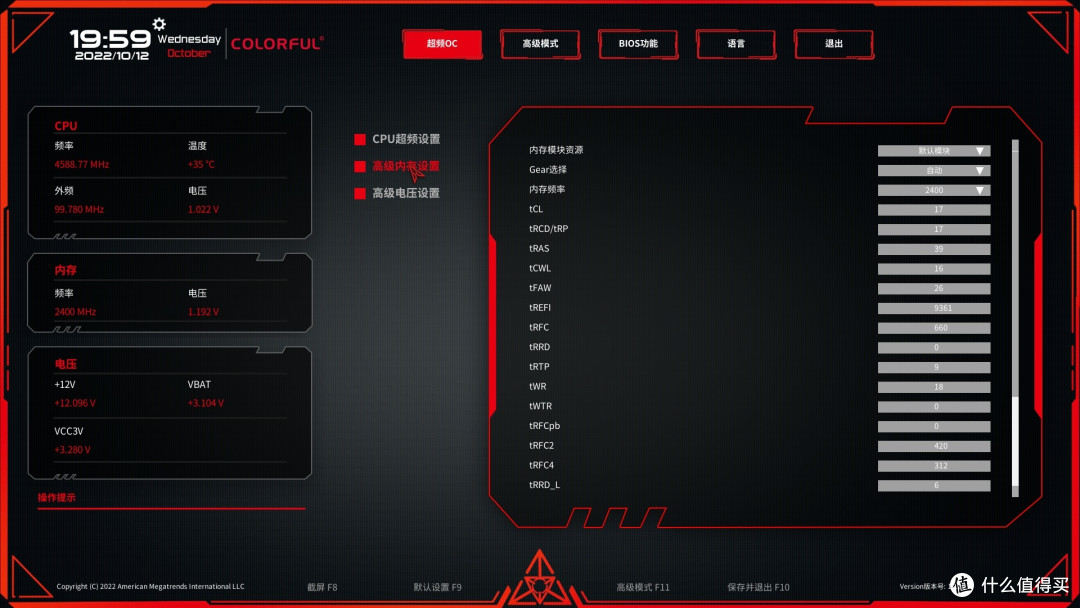

内存部分支持超频

处理器功能设定

从网上部分用户评论说找不到PCIE协议切换的相关，其实这一选项是在“高级模式”下的“主板芯片组”选项中，从选项我们可以看出，七彩虹CVN B660I是支持PCIE5.0的。

PCIE X16速率设定

13代英特尔其实已经开始预售，有玩家会问七彩虹CVN B660I会不会支持13代，其实早在9月份该主板就更新了固件支持13代英特尔，不过由于是大版本更新，需要玩家根据更新流程制作UEFI DOS引导U盘来更新。

更新BIOS界面

通过更新BIOS可以支持13代

实际性能及温度测试

本次主板测试使用自购的I5-12490F处理器，在主板设定方面使用默认模式进行，并通过上述BIOS介绍的XMP内存超频，把管家手上的阿斯加特套条超至3200MHz（gear1），散热器为超频三降龙V53散热器，测试系统为WIN10 21H2，版本号为19044.1889；测试环境为广东10月初30度室温，湿度40~50%。

测试系统信息

12490F搭配七彩虹CVN B660I的默认模式下，处理器单核最高4.6G，全核满载则为4G，可以说在性能和功耗发热上找到了平衡。

CPUZ截图

主板信息

在加载XMP设定档并手动锁定gear1模式后，12490F+CVN B660I得出其正常水平成绩，内存读取达到45884MB/s，内存写入达到42867MB/s，内存复制则为41059MB/s，内存延迟为64.7ns，表现符合预期。

成功开启XMP并运作在gear1

AIDA64内存缓存测试

对比11代处理器，12代英特尔实际性能有了质的飞跃，在CPUZ测试中，单核最高4.6G的12490F完全超越之前的11900K和AMD的5000系列，单核分数达到了741，也侧面证明七彩虹CVN B660I的125W功耗墙对12490F是无效的，搭配功耗较低的I5处理器可以放心使用，不用担心降频问题。

CPUZ跑分测试

在温度测试方面，通过AIDA64的单钩FPU浮点压力测试6小时15分烤机，处理器稳定在75度，此时处理器频率稳定在全核4GHz，package功耗读数为77W，主板VRM供电部分用手触摸只有微暖的感受，表现值得认可；而CPUZ满载处理器1小时候，处理器温度仅为60度，功耗读数为55~60W，频率和AIDA64一致；在烤机结束后静置设备1小时，温度下降并稳定在28~33度之间。

AIDA64单钩FPU浮点压力测试6小时15分无报错

CPUZ满载全核压力测试1小时无报错

静置待机1小时候28~33度

结语：布局设计合理的主流选择

在本次开箱试玩中，七彩虹CVN B660I GAMING FROZEN V20主板实际表现符合其产品定位，全白PCB+银灰色散热片，是市售为数不多的选择，非常适合搭建纯白ITX平台；8+1供电规格搭配125W功耗墙，外加强化后的VRM供电散热模块，应对12代I5处理器是没有问题的，更高档次处理器建议加钱吧；主板接口布局设计合理，外接设备接口都在主板边缘，让玩家在ITX机箱窄小空间中也能较好走线。

七彩虹（Colorful）CVNB660IGAMINGFROZENV20ITX主板支持CPU12400F/12700F(IntelB660/LGA1700)949元京东去购买

管家认为，七彩虹CVN B660I GAMING FROZEN V20是一款面向主流处理器且主板接口布局设计合理的主板产品，适合搭建主流ITX平台的用户选择。
