创作立场声明:Tony哥的PC日常
遭遇风扇断轴危机
说是危机,实际上前几天拍照的时候就看到了,就是这张老古董的ASUS华硕ENGTX460+ DC/2DI/1GD5至尊版显示卡。前天上机检测的时候已知的情况是,显卡一共三个输出接口,两组DVI已经没有反应了,但是有一个mini-HDMI接口还没有去试,本来家里是有一根mini-HDMI视频线的,就是找不到塞到哪去了,也就作罢,先把它这个坏掉的散热器修好。
本文主角:华硕ENGTX460+ DC/2DI/1GD5至尊版
病情简介
这张显卡的DVI输出接口不亮,但是可以进入系统并听到系统声音,键盘操作也有反应,算是死得不算透的显卡。可惜手上没有mini-HDMI线所以不能进一步测试。现在要做的,就是把这件“半残废”版显卡挂上闲鱼拍卖之前,先把散热器修好。
就是这个问题,风扇四个固定螺栓坏了,导致风扇晃晃荡荡的
话不多说,这个显卡姑且不管,散热器修好了还是可以造福其他显卡的,也算唯一值点钱的部分了。维修第一步,显卡拆解走起~
nVidia GTX400系列的显卡距今至少十年了

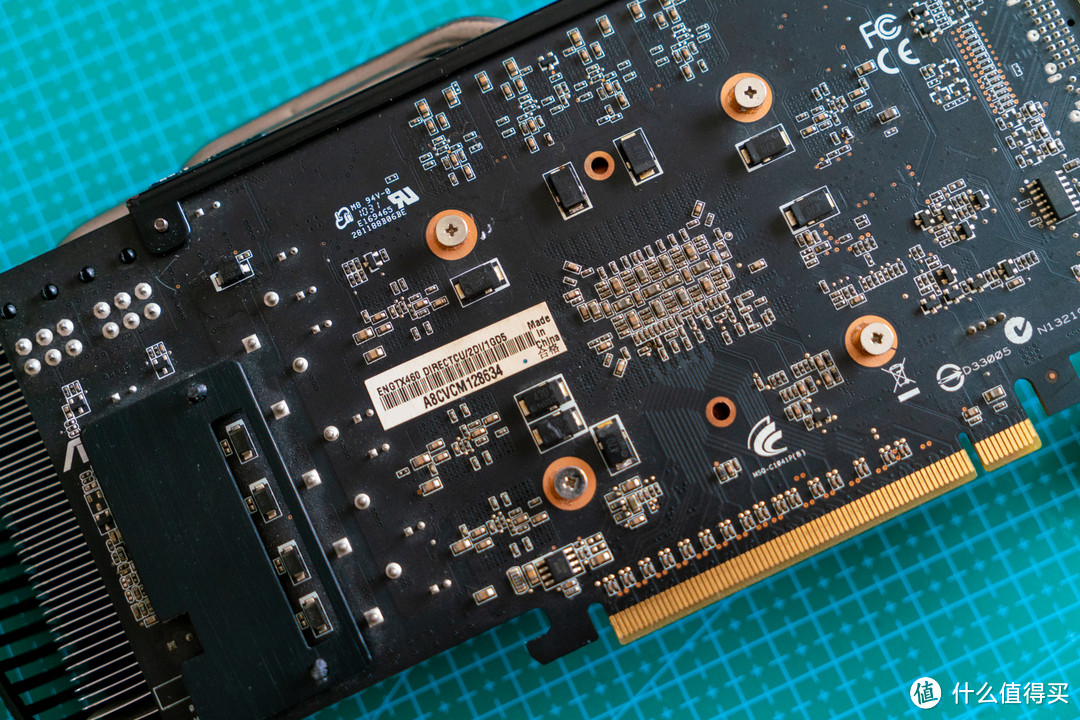

PCB板还是很扎实的
这两组DVI已经死透了,毫无反应
这个logo是啥意思?有了解的老铁评论区留言吧
拆拆拆~
哇!这么大核心?真的假的!
这nVidia的晶片被铁壳盖在下面了,理论上导热效率会受影响吧
估计很多条友都没见过这种封装的nVidia GPU
DVI接口这里我也看不太懂哪里有问题
供电部分看起来也正常
散热器本体散热管直触式设计,感觉还是挺给力的

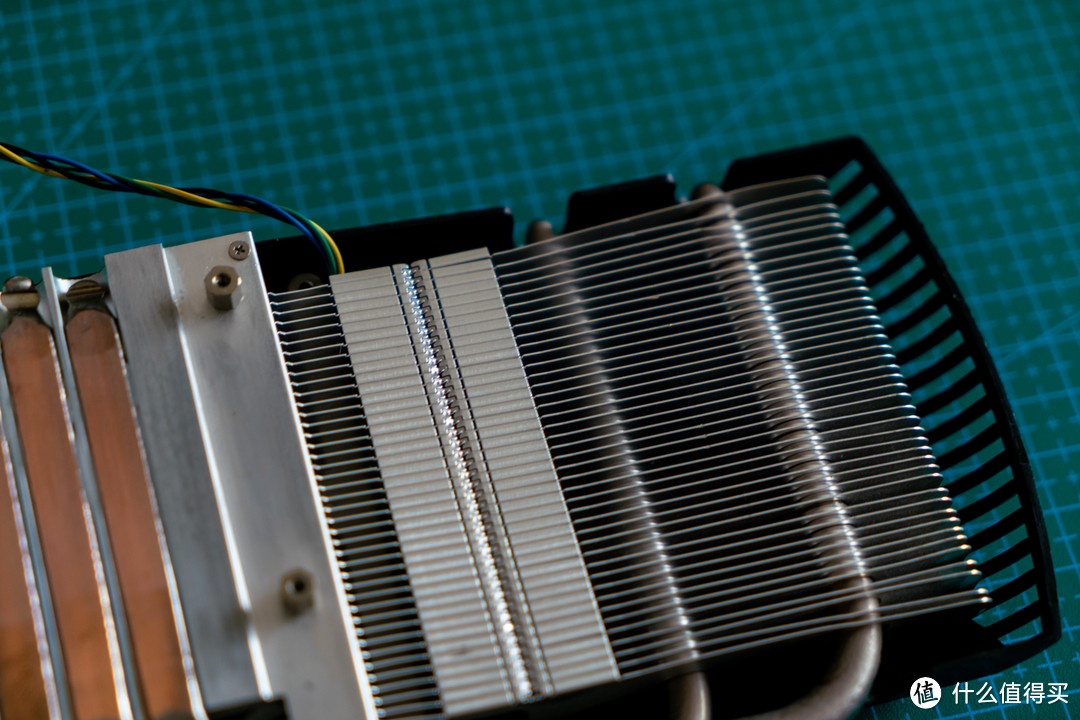

细节做工特写
细节做工特写
风扇直径大概80~90mm这样
4pin的PWM风扇供电线
拆掉四颗螺丝,取下风罩、散热片、风扇
看,就是这个塑料螺栓断了
风罩里面的螺栓和螺丝早已丢失不见了,不然还能502粘一下
这种情况,一般很少遇见。由于固定风扇支架的螺丝和断开的螺栓残体都不见了,所以不能采用传统的502胶粘法,只能另辟蹊径想办法了。其实笔者在上月底维修粉丝寄来的技嘉小雕GTX1080Ti的时候,已经用过类似的方法维修物理损伤的散热器,有兴趣的条友可以看一下那篇文章,或许对您有所帮助:¥7000多块的技嘉小雕说砸就砸!夫妻吵架砸电脑老师傅99图全修好
这次我们用固定手办小能手:蘑菇胶橡皮泥来搞定!
摘取四小块蘑菇胶颗粒,揉一下产生粘性,粘在断开的风扇螺栓上
然后把风扇底座本体扣在蘑菇胶上,按一下,让蘑菇胶渗出螺丝孔便于固定
重点来了!这次运气还算不错,四个螺栓的塑料轴断得比较均匀,因此风扇底座得金属片粘上去之后非常平整,基本上不会影响风扇的动平衡,然后就是最后一步!找一个之前涂硅脂用的橡胶指套(对的,下图这个你们看起来很眼熟的东西),用蘑菇胶站在风扇底座中间的金属片上,为什么粘在这里?

原因很简单,风扇底座这里原来是用四个螺丝固定在风扇罩上的,由于现在我们被迫用蘑菇胶粘接,随着风扇转动引起的共振,时间长了啃地瓜会影响粘合效果甚至出现位移,到时候很容易打到扇叶引起其他损伤。
在风扇底座这里粘一个柔软、有韧性且防腐蚀抗高温的橡胶材料,可以塞满风扇底座和散热片中间的空隙,让风扇下面的散热片顶住风扇和底座本体。这样以来,四个断掉的风扇螺栓用蘑菇胶粘和固定,底下再由橡胶垫填充紧固,风扇可谓是旧貌换新颜,不仅牢固得纹丝不动,并且由于上下都用软性材料挤压式固定,风扇产生的噪音反而比之前纯螺丝硬碰硬那种固定方式更低了。
这也算是本次维修获得的意外收获,日后做类似维护工作时可以作为参考经验了。

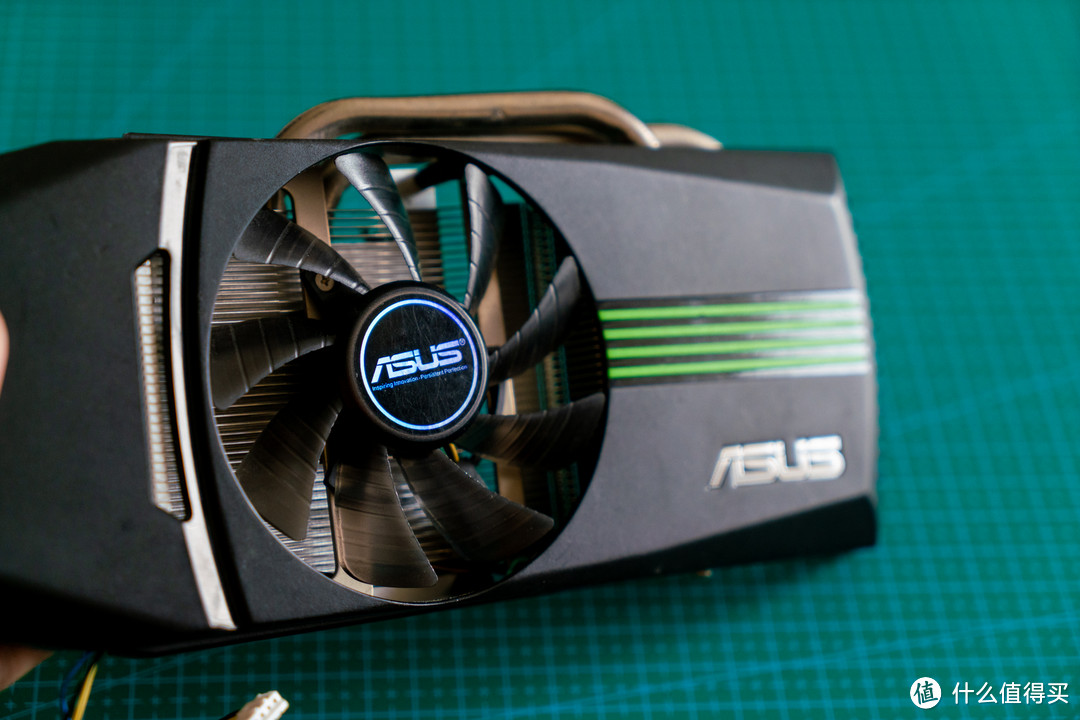

经笔者维修后的显卡散热器,异常牢固且具备更好的韧性、更低的噪音
死马当活马医,硅脂还是涂上吧,毕竟看起来这么规整的显卡

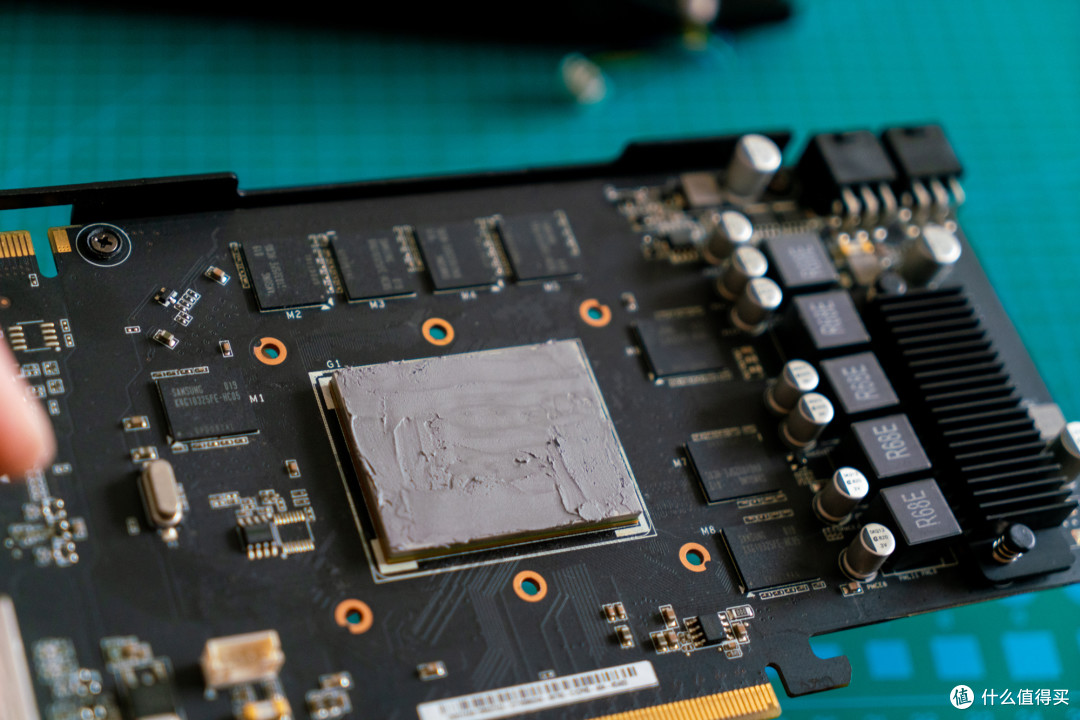

华研智能的硅脂,仿造信越的产品,基本无硅油。刚发现显存全都是三星的哦!
大功告成,这张显卡已经维护完毕,下一步就是再上机测试一下能否出现奇迹!
装机之前的忐忑心情啊!
通电之后,风扇安静平稳,修复得完好如初
然而,和前一天的测试结果一样,开机后键盘、硬盘灯亮,进入系统后有声音和操作音(如键盘冲突报错等等),按键盘大小写、小键盘锁对应的指示灯也正常闪烁,可两个DVI口无论换哪个,显示器都显示无信号
。
未来到底是被拆解零件、还是修复使用,就看你自己的命运了哦!抱歉我救不好你的伤了~
行吧,就当练个手啦~如果遭遇显卡风扇损坏的话,希望这篇文章可以帮到大家,感谢阅读,有缘再见ヾ(•ω•`)o~
