为了将心爱的 XPS 9360 超级本本打造成 MacOS/Windows 完美双操本, 排骨买来一条 XG5 512G 的 NVME 硬盘来替换 XPS 中的 XG4 256G 硬盘. 这样 MacOS 和 Windows 都能愉快的使用 240G 左右的空间, 基本可以满足到本本退休了.

M/W 双操搞定后 (关于 XPS 9360 MW 双操相关内容排骨可能另文描述), 剩下来的这条 XG4怎么处理呢? 排骨一直缺一个高速U盘, 移动硬盘也被玩客云霸占了, 就配个 NVME 硬盘盒玩吧.

公司一直采购绿联的数码配件, 排骨就选了绿联的 NVME 硬盘盒, 型号为 CM238. 配上 C2A 转接线.

绿联m.2硬盘盒nvme转usb3.1gen2/typec外接sata读取器pcie通用ngff金属壳m2固态ssd笔记本2280改移动硬盘盒子199元天猫精选去购买

产品特点云一把

主控芯片

目前市面上有牌无牌的 NVME 硬盘盒主控大多都用的智微 JMS583 , 部分用的祥硕 ASM2362, 两者参数性能相差无及. 绿联 CM238 的主控就是 ASM2362.

ASM2362 支持 PCIE 3.0x2 和 USB 3.1 gen2, 两者都是速率都是万兆 10Gbps (1250MBps). 所以绿联 CM238 支持最高到 1000MB/s 左右的读写速度.

ASM2362 官网介绍

◆说明
ASM2362是ASMedia第一代PCI Express（下游端口）到USB3.1（UFP）桥接器，具有PCI Express Gen3 x2接口和一个USB3.1 Gen2设备端口，在PCI Express Gen3 x2总线和USB 3.1 SuperSpeedPlus总线之间提供高达10Gbps的带宽。它用于外部USB3.1 Gen2 NVM Express SSD应用，无需额外的驱动程序，达到超过1000MB/s的出色基准性能，集成USB 10Gbps多路复用器和配置通道总线用于C型连接器，支持PCI Express M.2插槽，CF Express和SSD U.2外形尺寸，通过USB和PCI Express Link电源管理和芯片电源管理节省功耗，符合NVM Express修订版1.2.1，PCI Express Base Spec Revision 3.1a，USB3.1 Revision 1.0和USB type-C修订版1.3。ASM2362与ASMedia USB3高度集成。1个Gen2和PCI Express Gen3自行设计的PHY，提供3.3V和1.05V电压，采用本地25MHz晶体，采用9x9 QFN64 RoHS绿色封装，支持可变GPIO以实现定制功能。目标应用适用于USB3.1 Gen2 NVM Express SSD，适用于PC，笔记本电脑，服务器，扩展坞和嵌入式系统上的高性能外置SSD或板载SSD

◆特性
★一般功能
●USB至PCI Express NVMe SSD桥接器
●用于C型应用的集成10Gbps多路复用器
●用于C型应用的集成CC逻辑
●支持SPI接口和外部ROM，用于定制RAM代码
●支持I2C和GPIO和UART接口
●内部3.3V至2.5VLDO
●本地25MHz晶振
★通用串行总线功能
●支持最高USB3.1Gen2
●支持BOT和UAS协议
●支持USB Link电源管理
●支持USB热插拔
●支持扩频时钟控制
●支持unmap命令集
●支持ATA passthrough命令集
●支持供应商特定命令集
●符合通用串行总线3.1修订版1.0
●符合USB Type-C规范版本1.3
★PCIExpress功能
●支持PCI Express Gen3x2
●支持不带驱动器的PCI Express NVMeSSD
●支持扩频时钟控制
●100MHz差分参考时钟输出
●支持可变类型的PCI Express插座，包括M.2和U.2等。
●支持PCI Express Link电源管理
●符合PCI Express基本规范3.1a版
●符合PCIe M.2修订版1.0
★NVMExpress功能
●支持NVMe电源管理
●支持NVMe：SCSI转换参考修订版1.5
●支持Trim命令集
●支持NVMe错误报告和恢复
●SMART驱动器监控
●符合NVMe修订版1.3c
★封装类型
●绿色封装9x9 mm2 QFN 64（无铅）
●符合RoHS标准

USB接口

绿联 CM238 可以通过 C2C (双头Type-C) 线接入电脑和有C口的安卓手机, 也可以通过 C2A (Type-C转Type-A) 接入USB 2.0/3.0接口的电脑.

绿联usb3.0type-c数据线快充高速手机充电线电脑通用华为p9/nova2s荣耀10小米8/6/5x三星s8短加长2米充电器线12.9元天猫精选去购买

接入microUSB的安卓手机应该也是可以的, 只是排骨没有这个转接线测试.

绿联type-c转microusb数据线安卓手机高速mdr1adac电脑笔记本ipad pro耳机麦克风通用华为小米oppo红米充电线29元天猫商城去购买

由于 ios 系统限制, 目前无法让 CM238 接入苹果手机平板使用.

硬盘接口

由于 ASM2362 只支持 NVME 协议不支持 SATA 协议, 所以 CM238 只能支持 NVME 固态硬盘, 老的走 SATA 协议的 M.2/NGFF 固态硬盘无法使用.

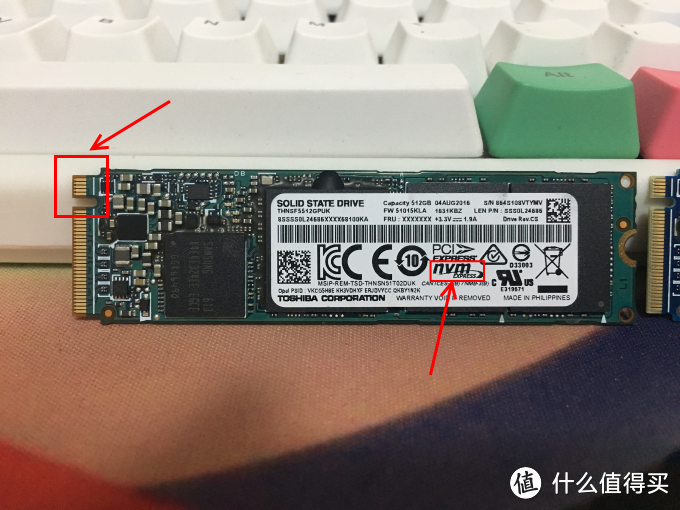

NVME 硬盘贴纸上基本都会印有 NVM Express 的 LOGO (三星不印).

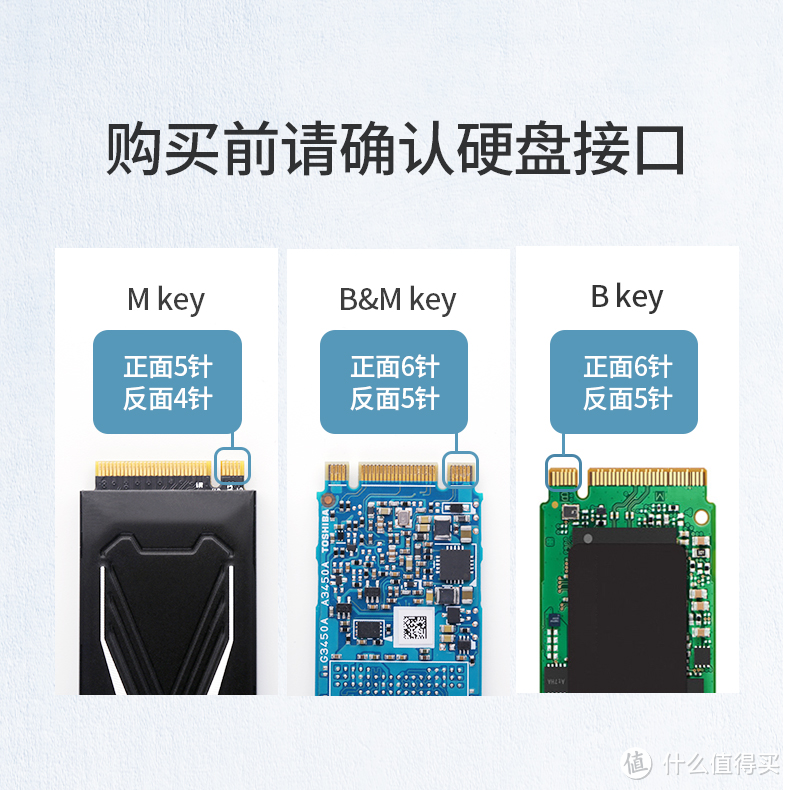

硬盘的金手指(引脚)只能是 M KEY. 带 B KEY 的硬盘都是 SATA 协议的, 不适用 CM238.
排骨尚未发现同时支持 NVME 和 SATA 的主控芯片.

安装方式

绿联 CM238 采用滑盖式设计, 使用橡皮钉固定硬盘, 完全做到免工具拆装.

实物开箱看一遍

绿联 CM238 包装盒尺寸为 98x161x26 毫米.

包装盒内除了硬盘盒本机外, 还有一根50厘米长的C2C数据线和简易说明书保修单. 另配的一根C2A线是1米长. (橡皮钉忘了拿出来...)

CM238 正面一端有个LED指示灯(白光), 另一端是 UGREEN 标志.

背面一端印有品名 型号 产品编号 公司名称 回收标志.

来个大力出奇迹.... CM238 电路板通过2颗螺丝和2个卡扣固定在黑色塑料骨架内, 骨架外面包裹着灰色的铝全金外壳.

电路板背面除了LED灯芯外, 没有其它元件.

电路板一端集中了所有元件, 中心是祥硕 ASM2362 主控芯片, 旁边还有个普冉 P25D40H 闪存芯片.

C2C 和 C2A 两兄弟.

插上XG4上机通电.

上机随便跑一圈

绿联 CM238 采用 UAS (USB Attached SCSI) 协议接入电脑, 不再是旧款U盘和移动硬盘使用的 MSC (USB Mass Storage). UAS 相比 MSC 速度更快.

通过硬盘盒的硬件 ID 可以分辨出主控出自 ASMedia 祥硕 (174C), 编号为 2362, 即型号 ASM2362.

跑一下2个常用的测盘软件. 写速感觉不够理想, 也许是我的旧 XG4 降速了?

趁同事不在用他的 T480s 和他的一片 Intel 7600p 来试了下, 写速明显比我的快些!

使用 FastCopy 测试大文件读写发现, 写入速度会快速下降到300M左右并稳定下来. 硬盘盒外壳已经有点烫手了.

换上 C2A 线试一下 USB 3.0 的速度. 由于 USB 3.0 上限速度只有 500MB/s (5Gbps) 左右

总结

今年固态硬盘价格一路滑坡, 连 NVME 硬盘也跌到每G不足一块钱的地步. 很多笔记本用户纷纷开始购买 512G ~ 2T 的固态硬盘, 正愁换下来的 128/256G 无处安放时, NVME 硬盘盒应势而发, 立马解决了本本用户空闲的硬盘问题.

排骨没有可供测试用的C口安卓手机, 无法体验到手机与 NVME 硬盘互传的"快感"了...

另外需要注意的是 NVME 硬盘本身发热很快, 务必选择铝壳的硬盘盒帮助散热, 最好就再贴上导热胶加快硬盘和铝壳的热传导. NVME 硬盘本身也有温度墙限制, 当温度超出 65~70 度时会自降速度. 这个问题目前还没有比较有效的解决方案.

给本本换 NVME 硬盘, 又不起重装系统怎么办? 马上关注排骨, 下篇将会为大家介绍如何通过绿联 NVME 硬盘盒无损迁移本本原有系统到新硬盘中.
