KeyTronic KB101 PLUS 鼻祖级电容键盘

1.前言

说起静电容键盘大家或许第一个想到的品牌或许是Realforce，在如今Realforce可以说是静电容键盘界的标杆品牌，但是其实电容键盘其真正的鼻祖并不是Realforce，在80年代初德国Cherry美国KeyTronic均研发并申请过其相关专利，后Cherry专注生产纯机械的MX轴键盘并未生产过电容键盘，而KeyTronic生产的KB101系列则可以说是最具有代表性的鼻祖级电容键盘了，这里还要提一下的是KeyTronic的电容键盘依靠的是碗型胶腕产生压力反弹和段落差的，并且为碗型胶腕申请了相当多的专利，碗型胶腕其容易大量生产，造价低廉的特性使得成为了以后薄膜键盘最普遍的结构。后来可能是成本原因KeyTronic退出电容键盘领域，并把其专利专卖给了Topre，如今的Realforce正是在Topre旗下。在结构上来说KeyTronic和Realforce二者还是很大区别的，KeyTronic的KB101使用的是导电海绵，依靠导电海绵物理接触铜片来触发电容感应，而Realforce的电容键盘则对其进行了改进去掉了物理触点。另外还有点KeyTronic的电容并不是所有型号都使用胶腕，也有型号使用弹簧。上回UP主介绍了KeyTronic的KB101，而这期介绍的是其升级版KB101 PLUS，相对于KB101其升级版加入了灯帽设计，另外增加了可互换的CTAL与CAPS LOCK键。

2.外观

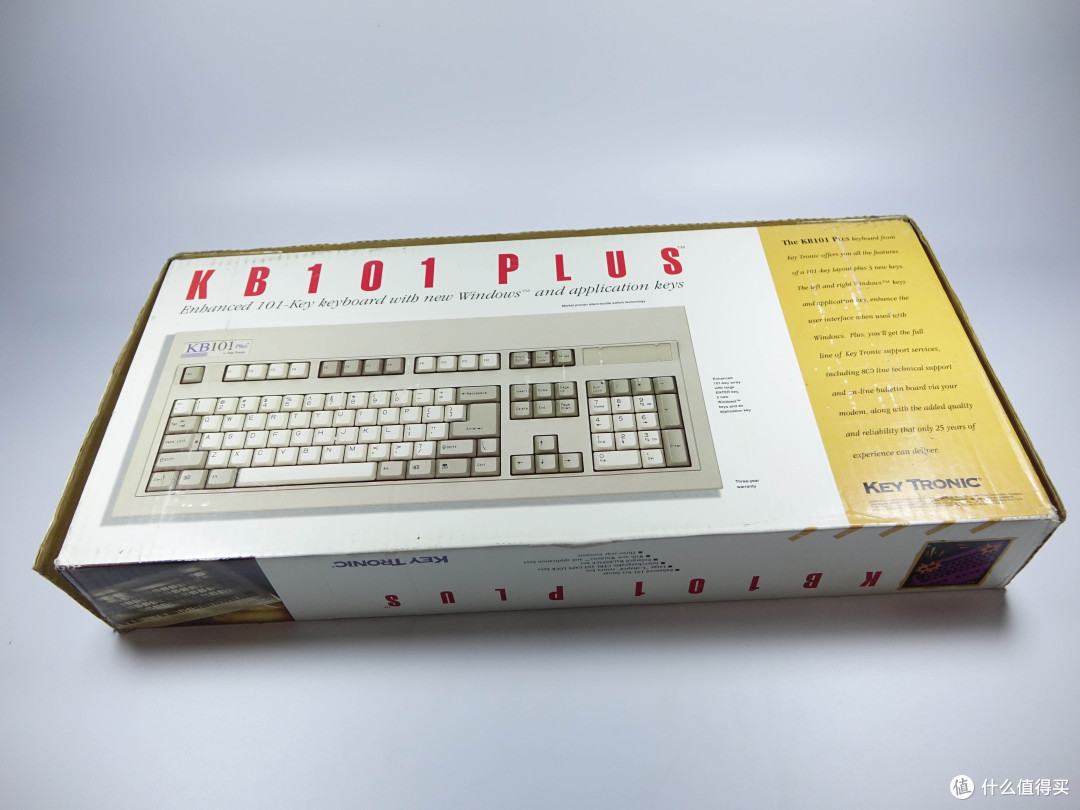

▲KB101 PLUS的包装尺寸和风格上与KB101一样。

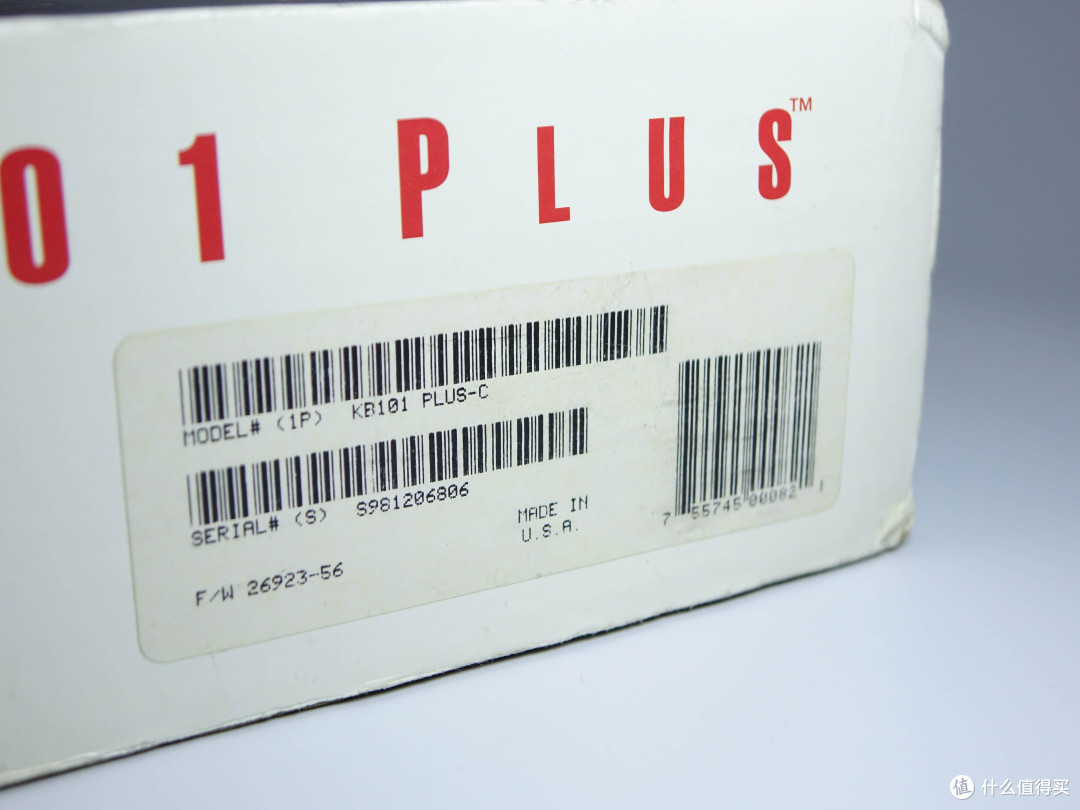

▲UP主这把KB101 PLUS保存的比较好，所以侧面的标签信息完整，与KB101一样同样产自米帝。

▲侧面的宣传语则有区别，强调了KB101 PLUS使用的是大回车键，可以互换的CTRL和CAPS LOCK键。当然，还有已经出保N年的三年质保。

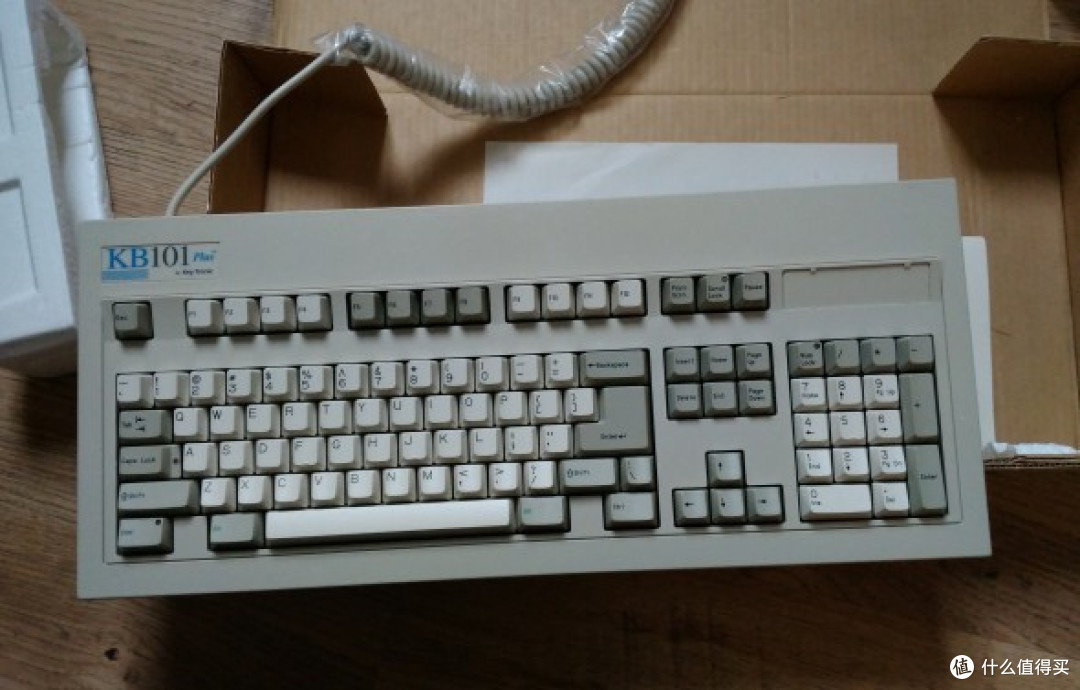

▲打开包装后内部有键盘本体、保修卡、用户手册、符合标准声明和一张个性化申请表。

▲个性化申请表，好像是可以按照你的要求第1行14个字符，副标题22个字符印刷在logo上（我瞎蒙的，猜错了别找我）。

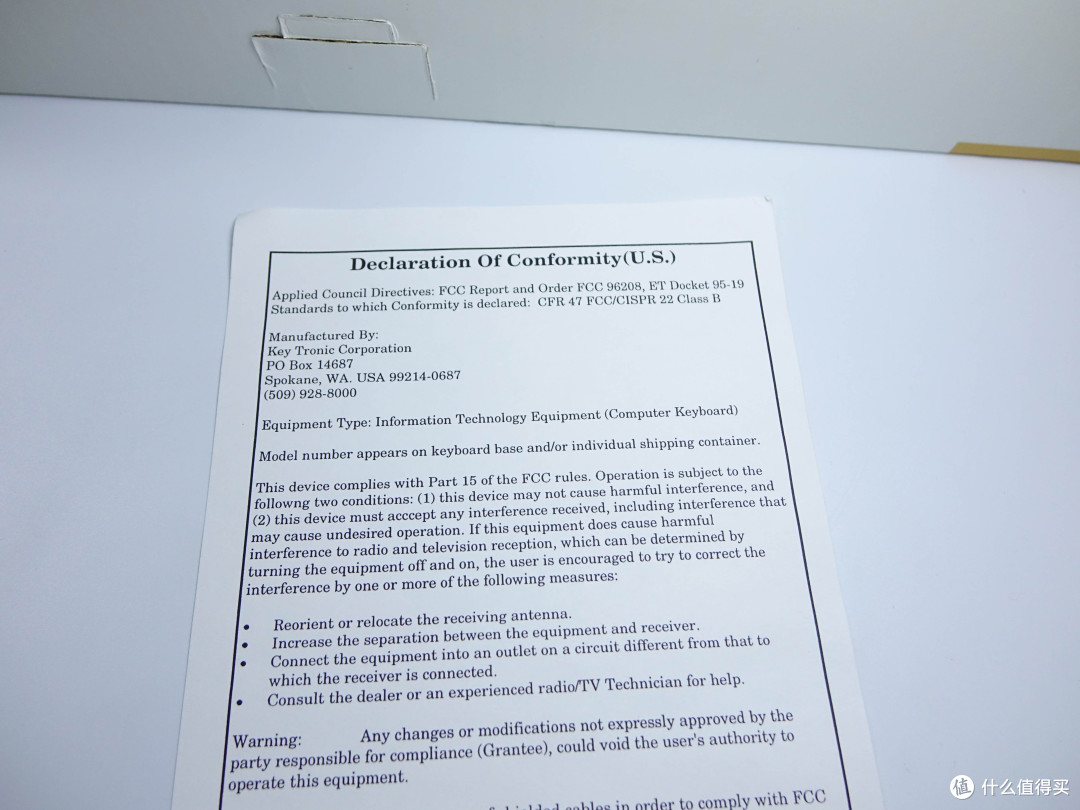

▲这张纸片就是符合标准声明

▲保修卡

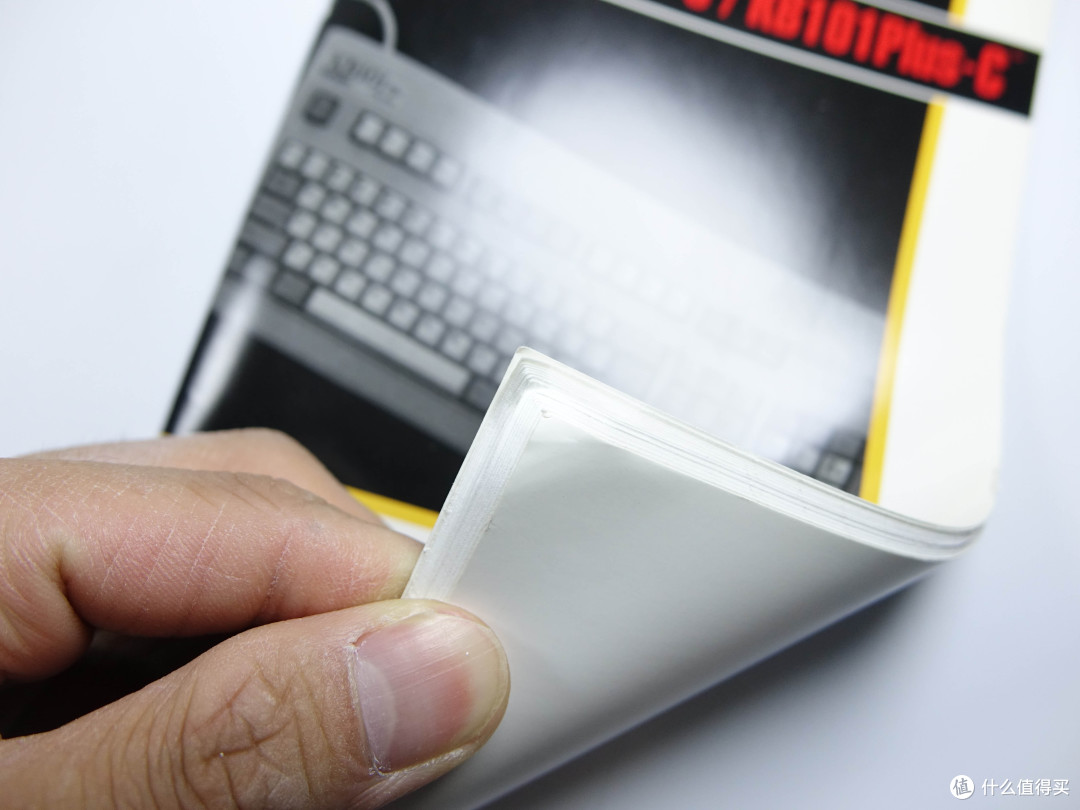

▲用户手册与KB101是通用的。

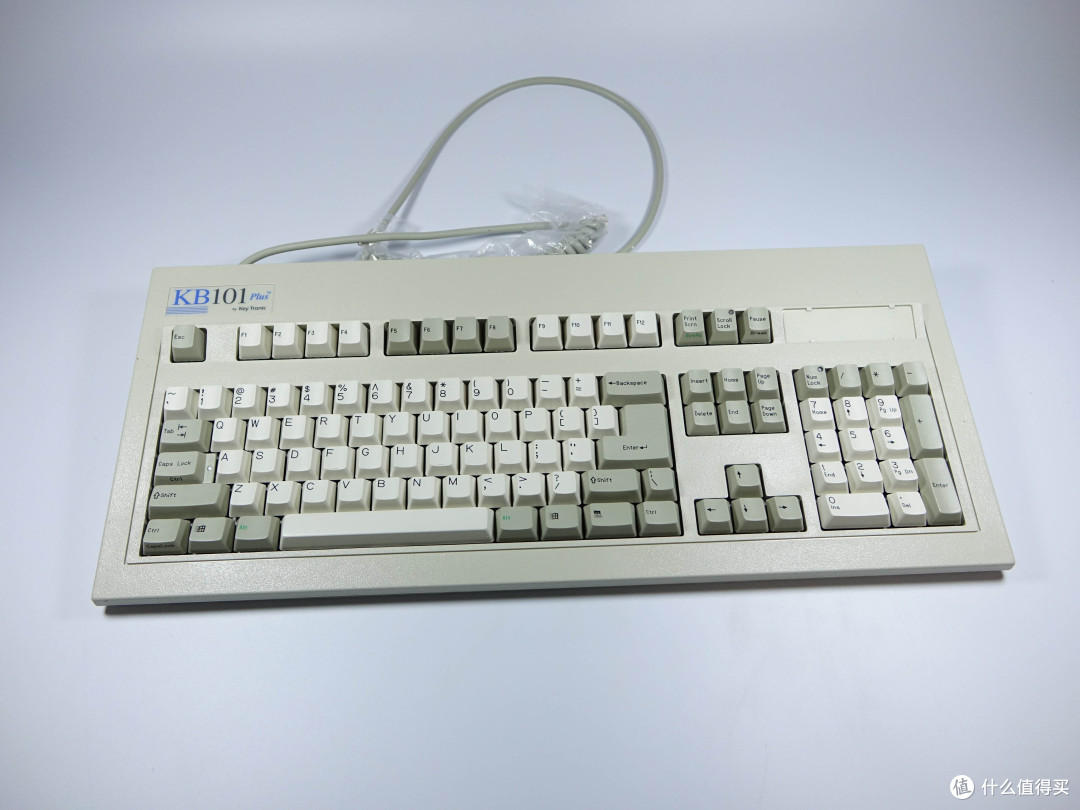

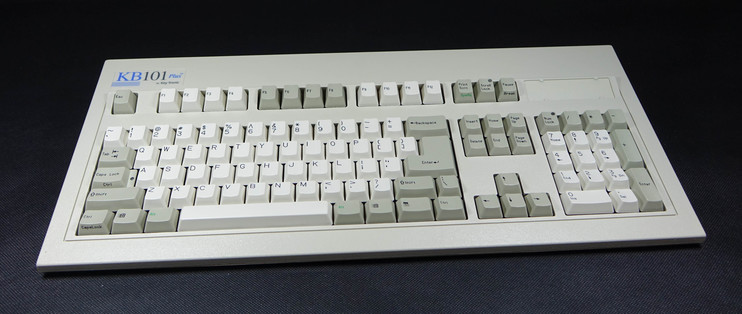

▲UP主这把KB101 PLUS同样也是104键布局，与KB101是同一模具。

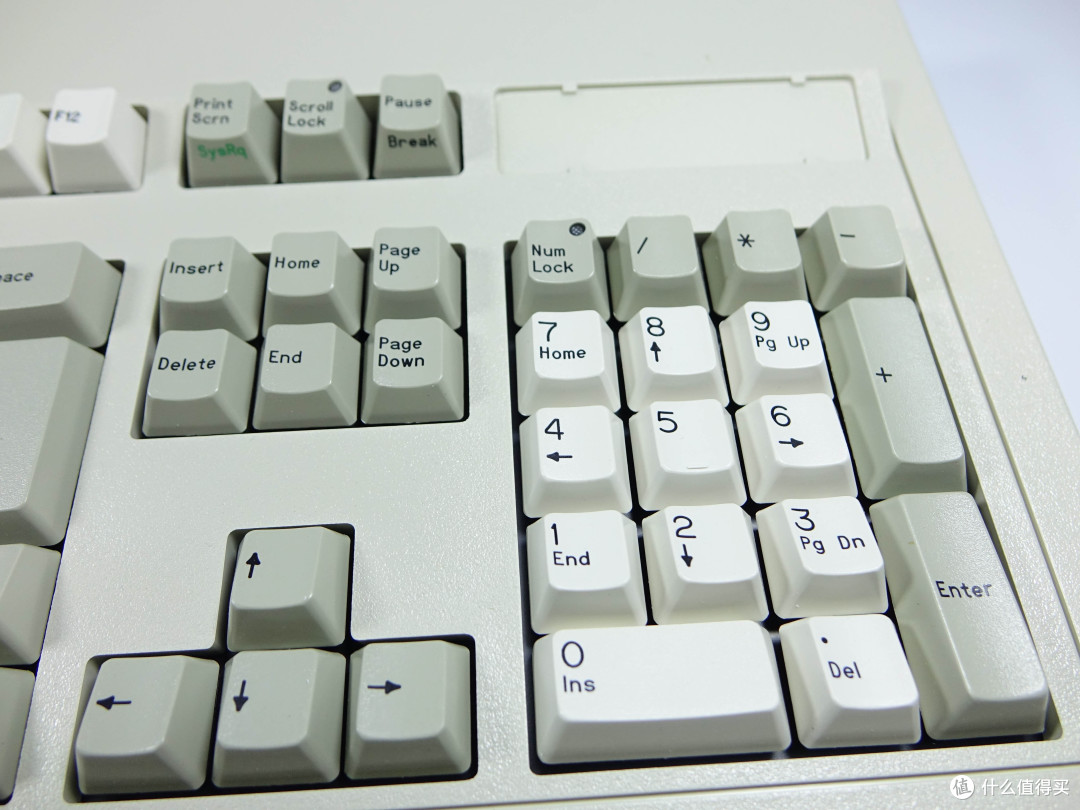

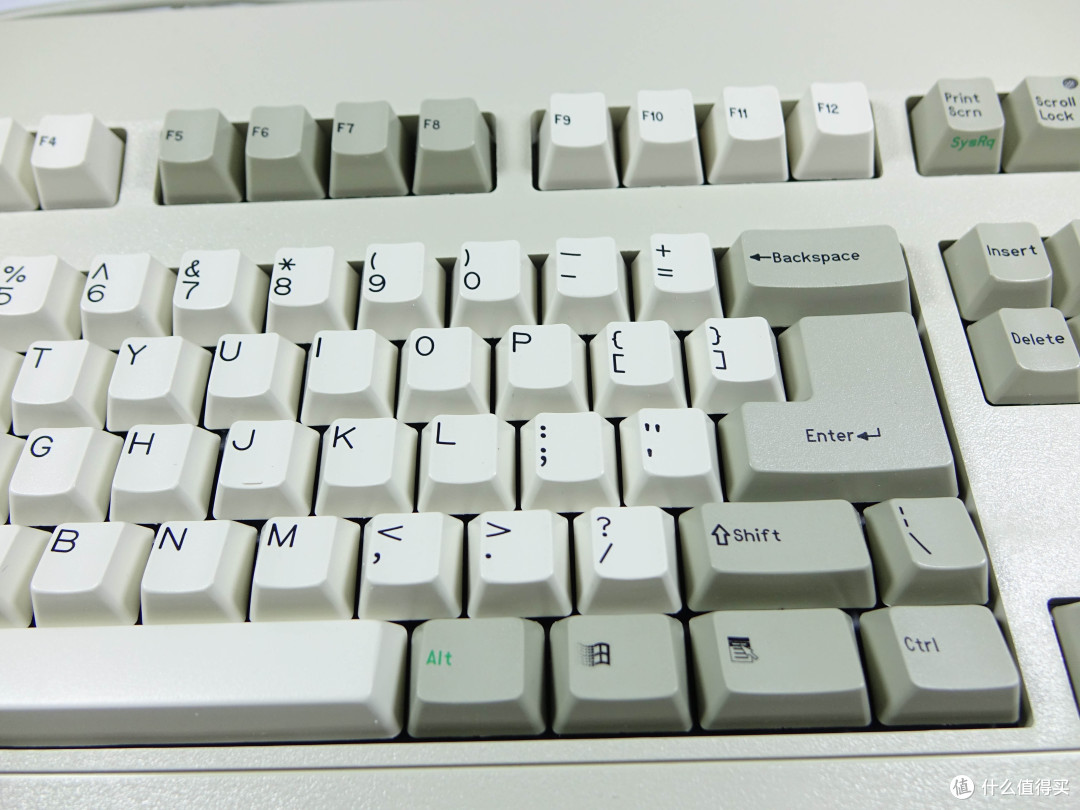

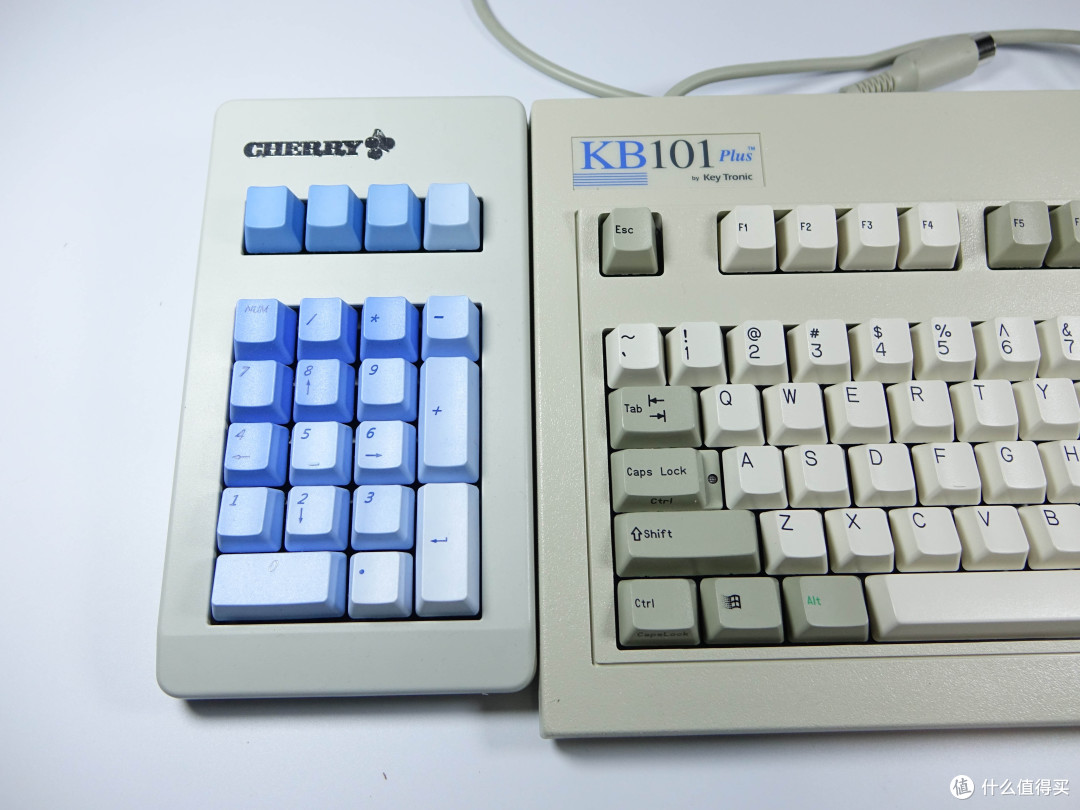

▲键盘各处细节，二者在配列上有所区别，KB101采用的是小回车布局，而KB101 PLUS则使用的是大回车设计，缩短了右SHIFT键。

▲键盘外壳材质与KB101也相同，同样某些键帽侧面印有字体。

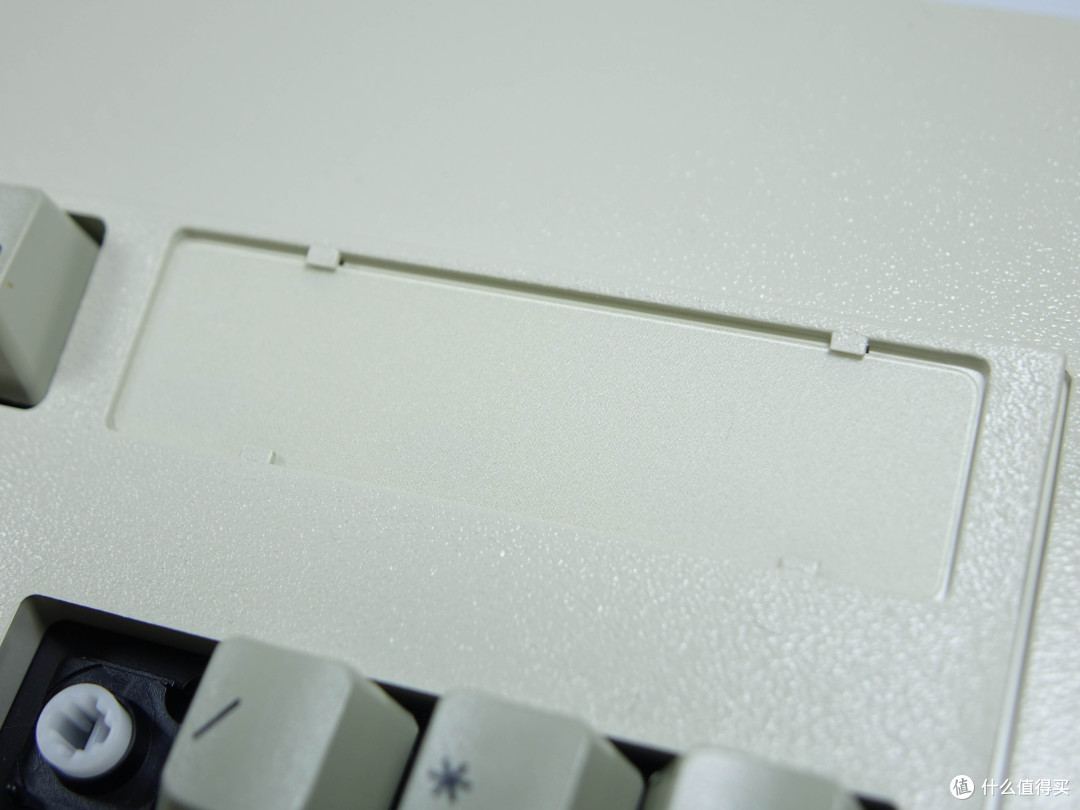

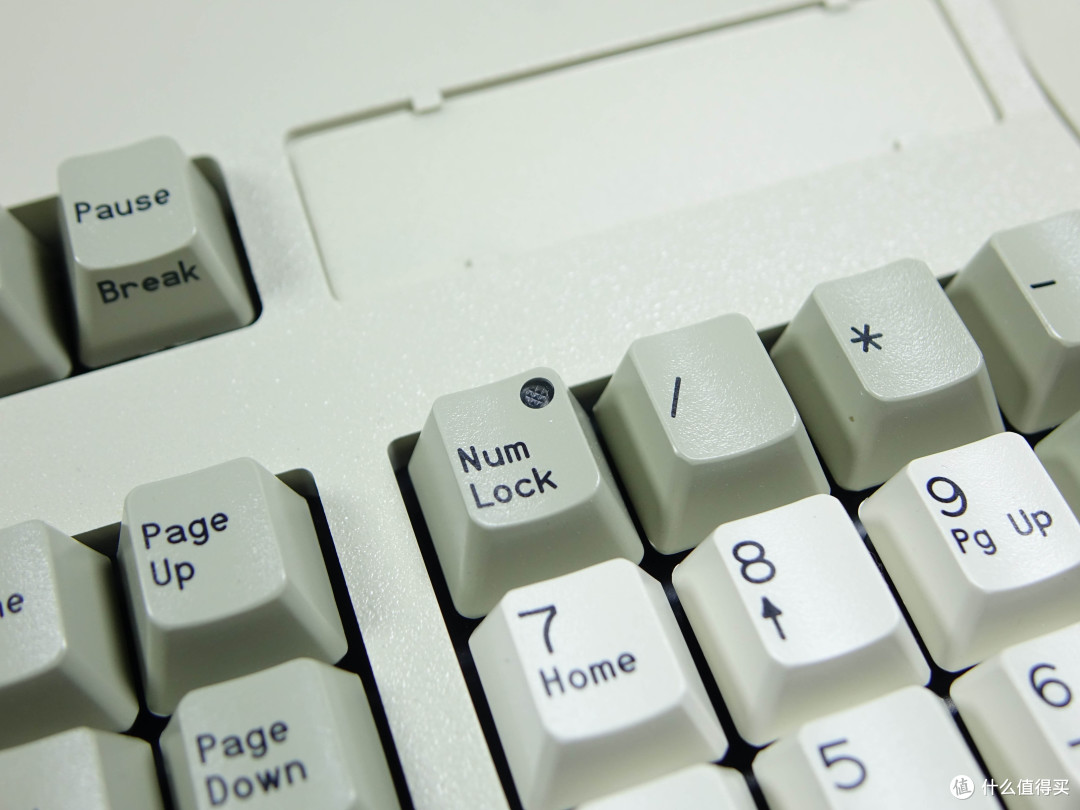

▲由于KB101 PLUS使用了灯帽设计，但是二者模具还是相同的，所以在原先指示灯的地方只是拿了片塑料片简单的遮盖掉。

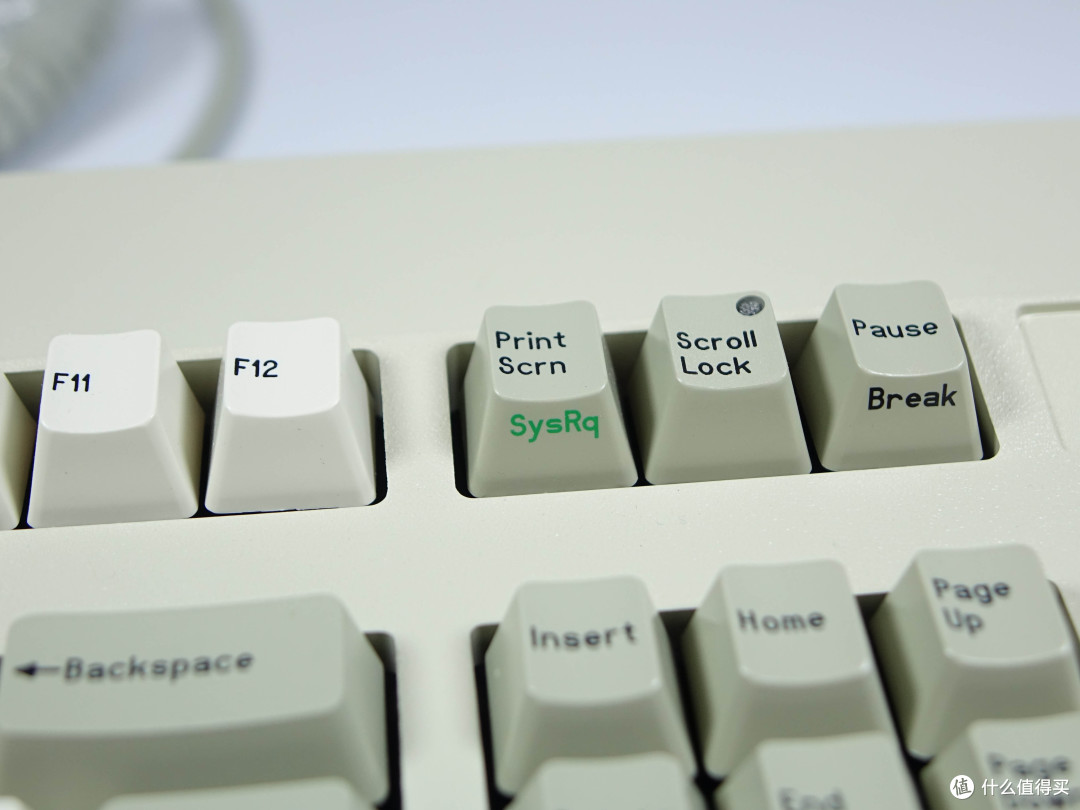

▲KB101 PLUS一共有三颗灯帽。

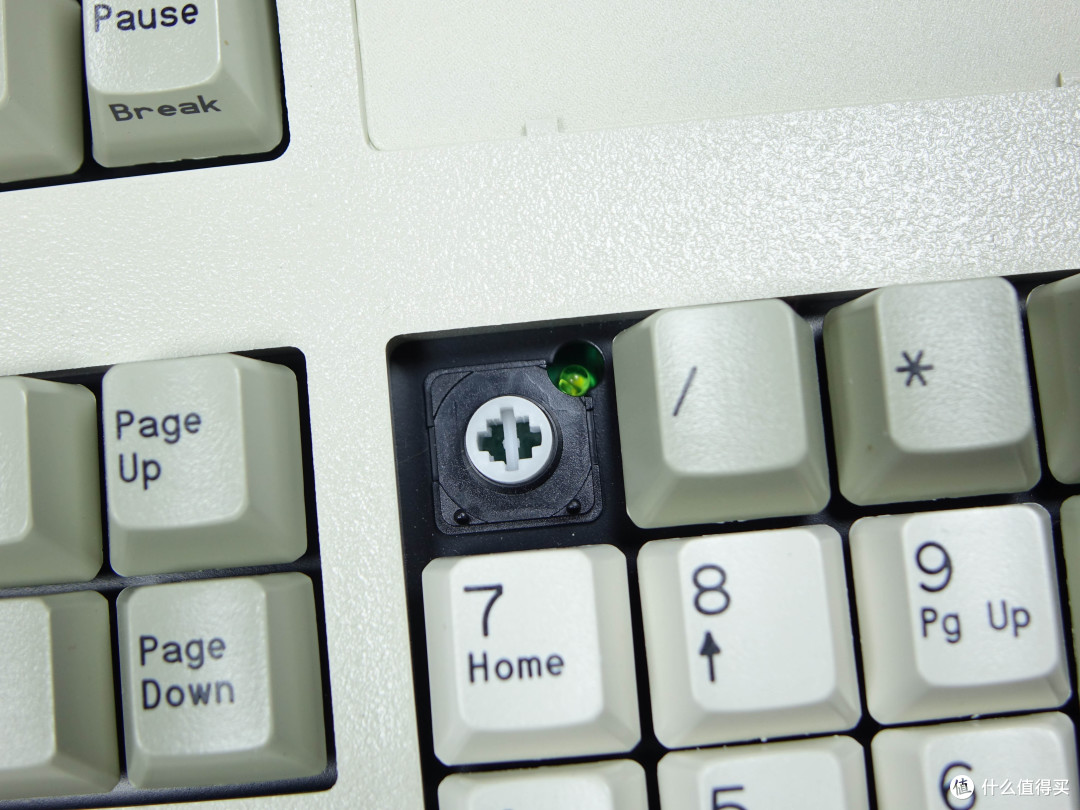

▲拔下灯帽后可以看到下方的LED灯。

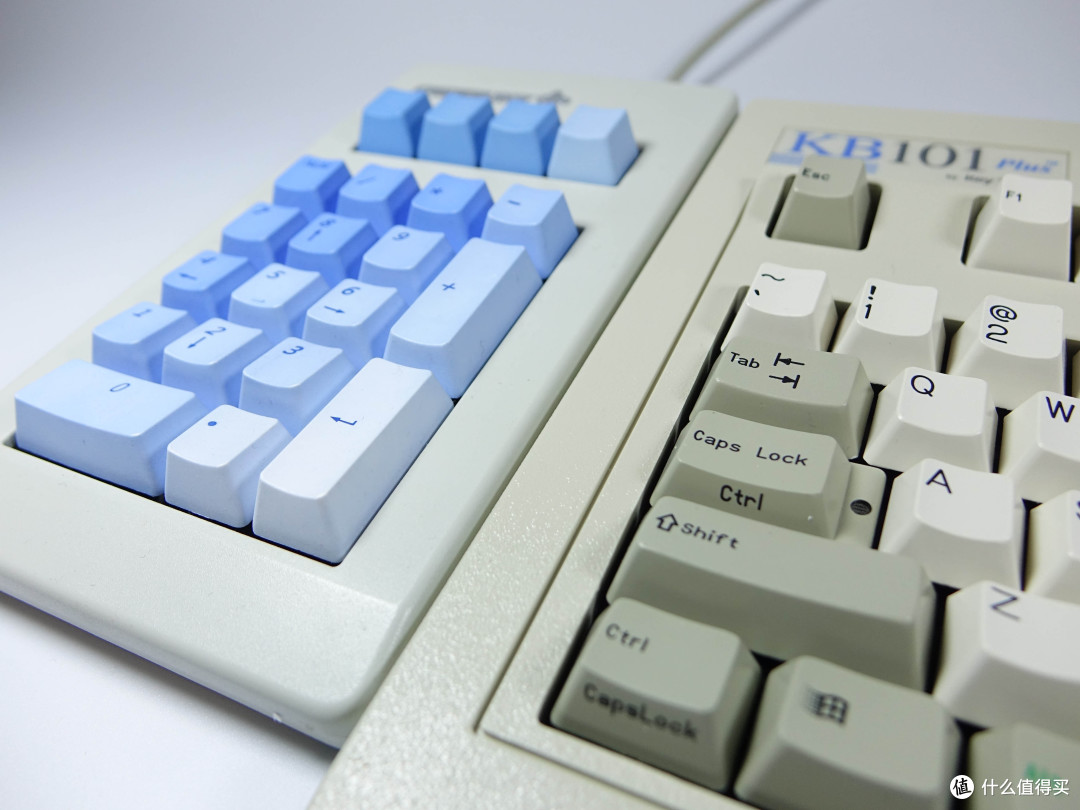

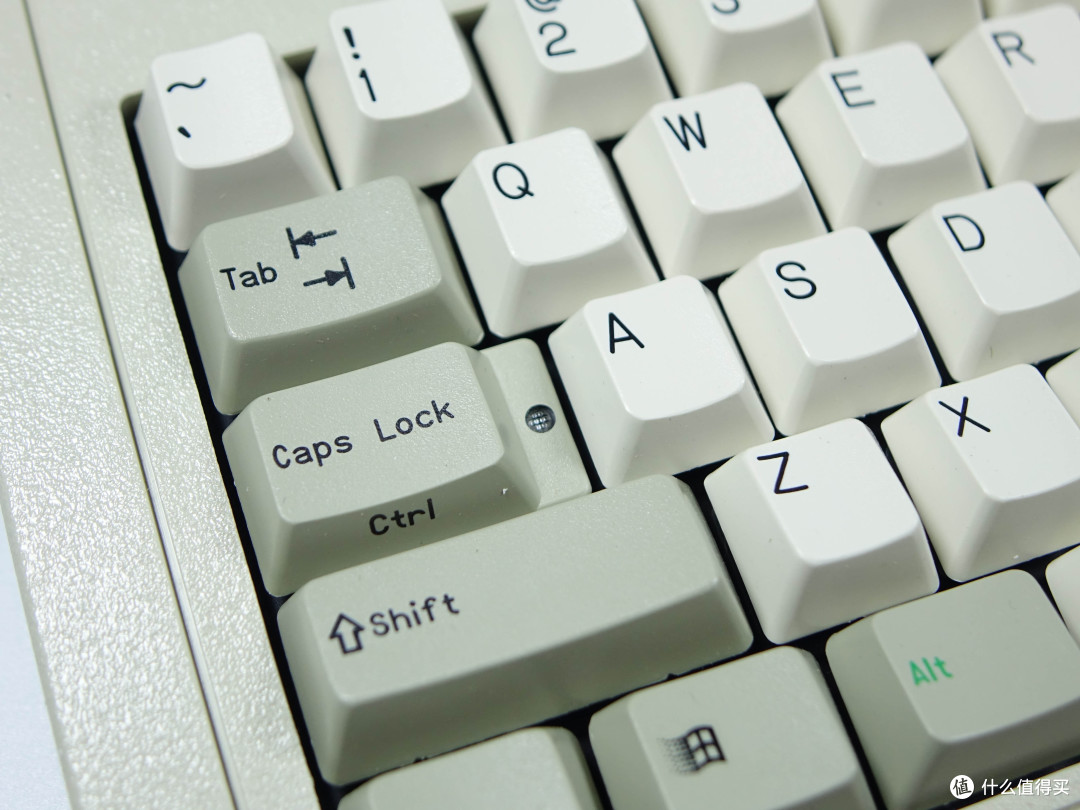

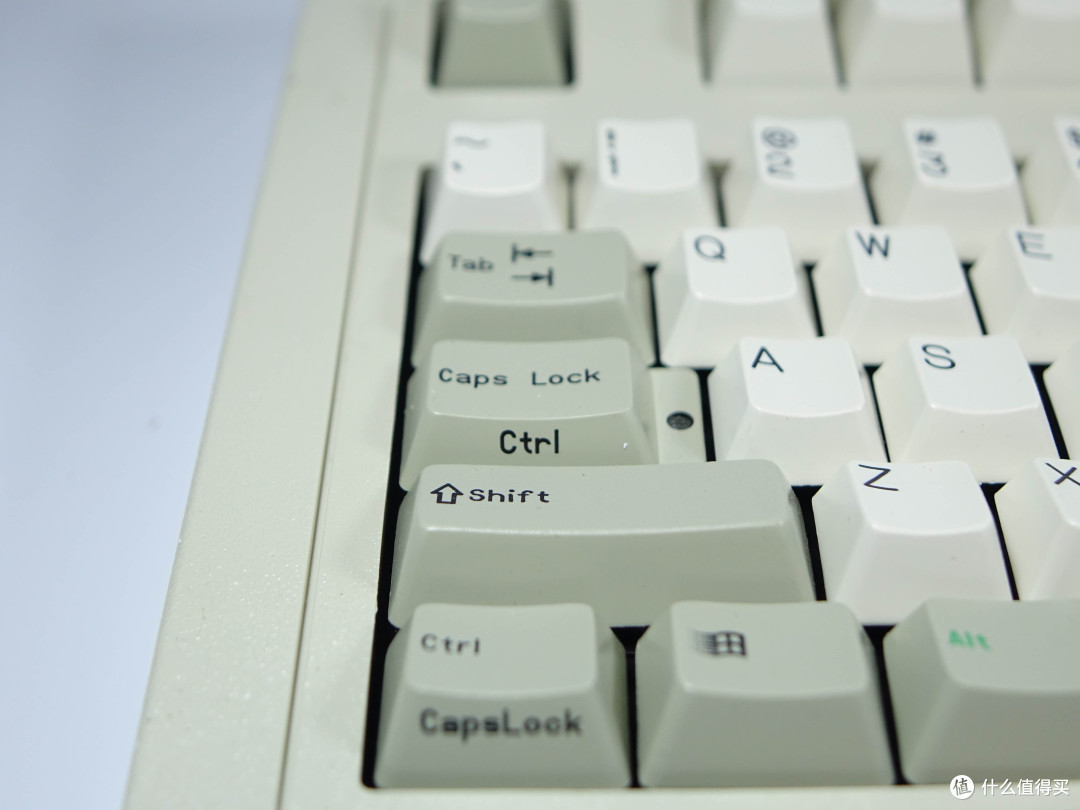

▲KB101 PLUS另个改进的地方就是CTRL和CAPS LOCK键可以互换，但是这样做有什么用途就不知道了。

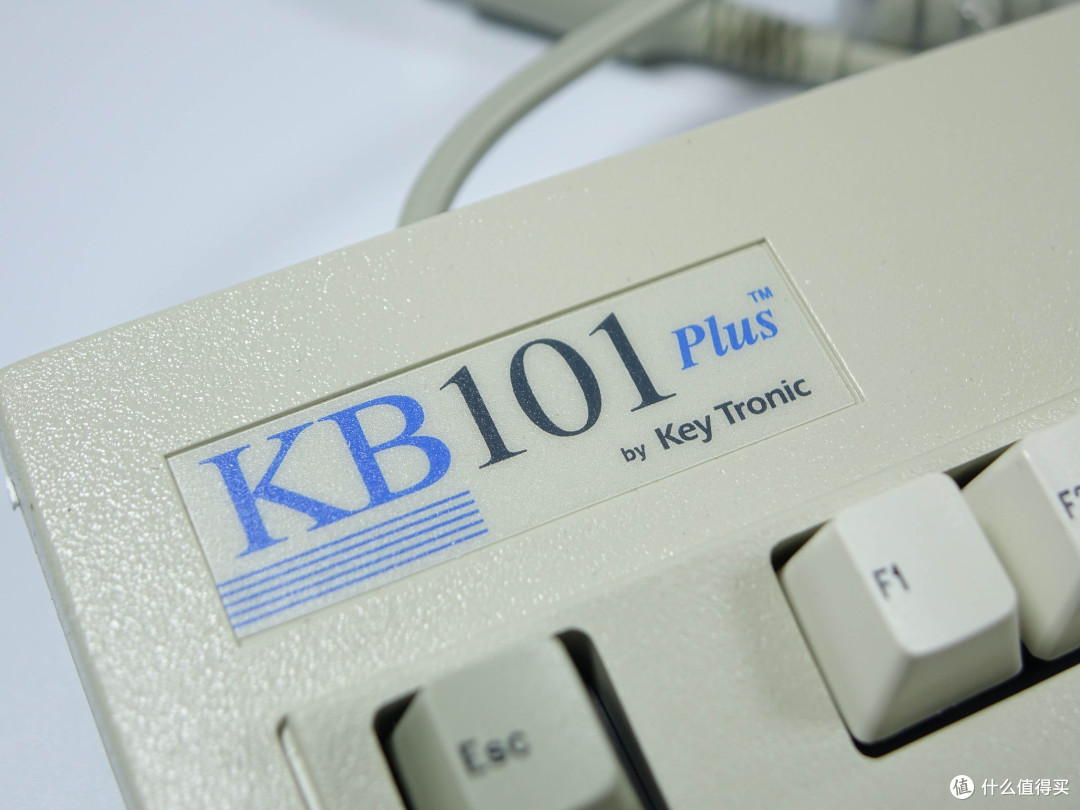

▲键盘的LOGO标签。

▲从序列号和F/W号上来看，UP主的二把键盘应该差不多同一时期生产。这把KB101 PLUS相比更早点时期被生产出来。

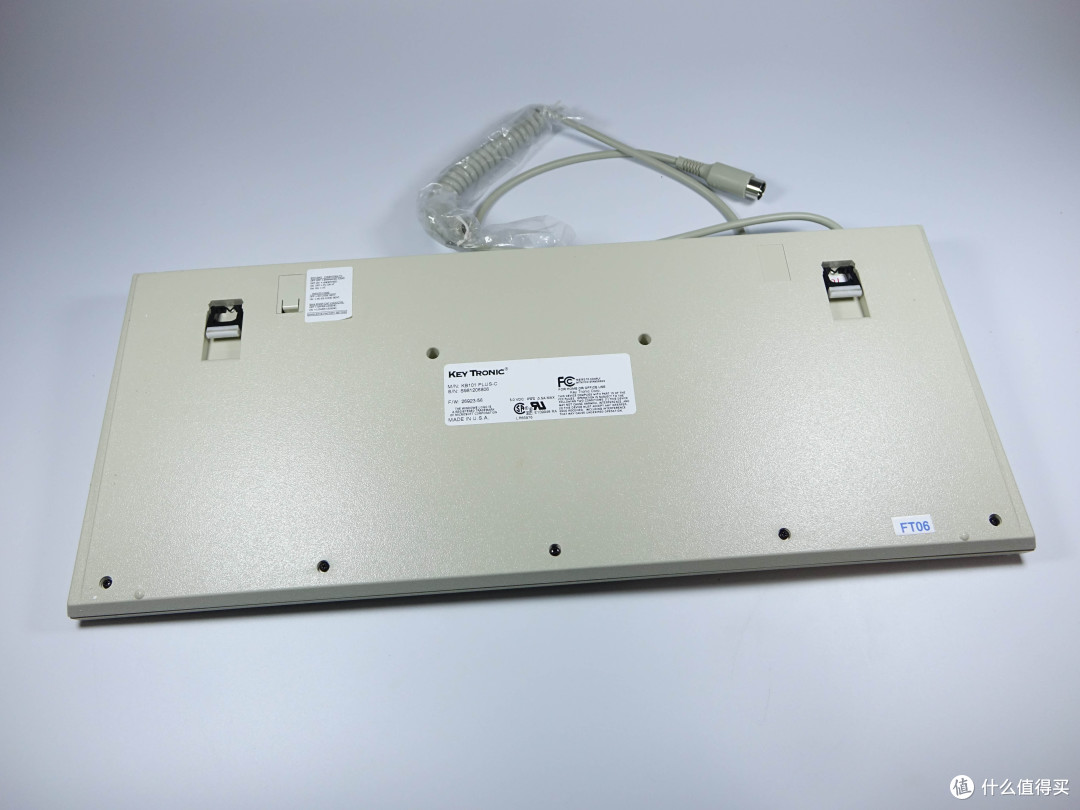

▲KB101 PLUS同样在下方并无橡胶的防滑垫，只有二个凸起的塑料点。

▲脚撑也是同样结构，所以令UP主诟病的开闭时需要大力出奇迹的问题也同样遗传了下来。

▲背面左侧脚撑右边有个小仓盖，相比KB101在仓盖右侧贴了张更为详细的标签。

▲打开仓盖后可以看到8个DIP开关。

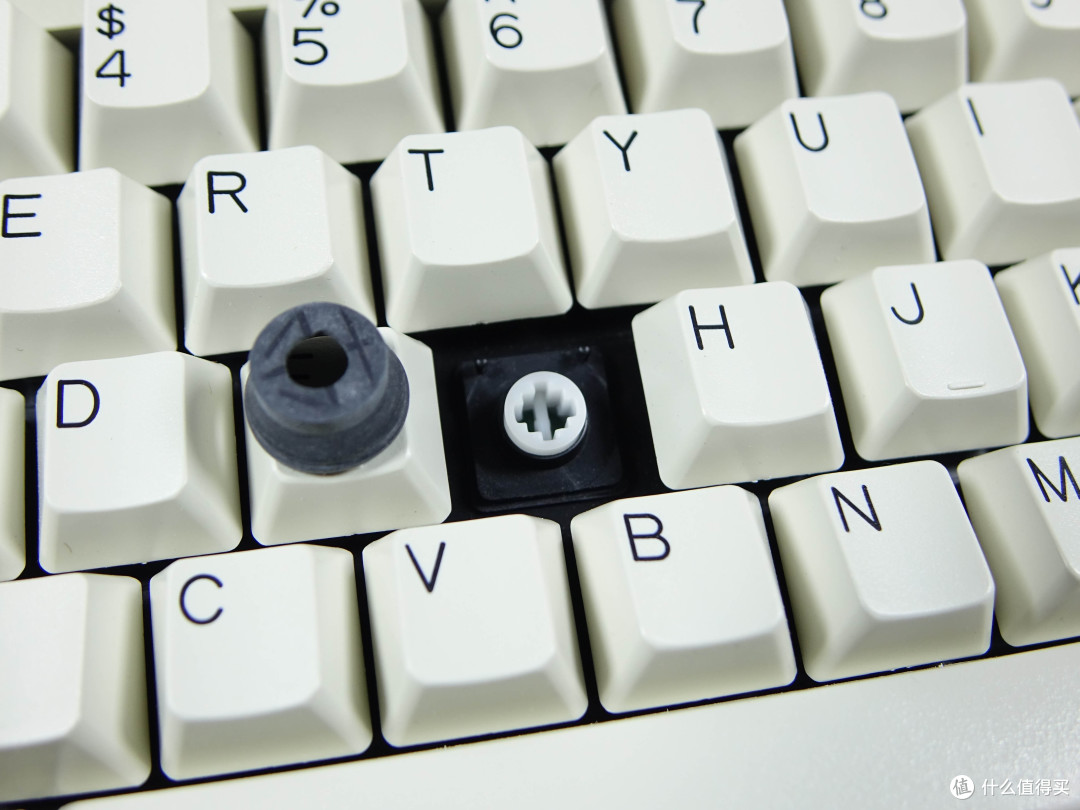

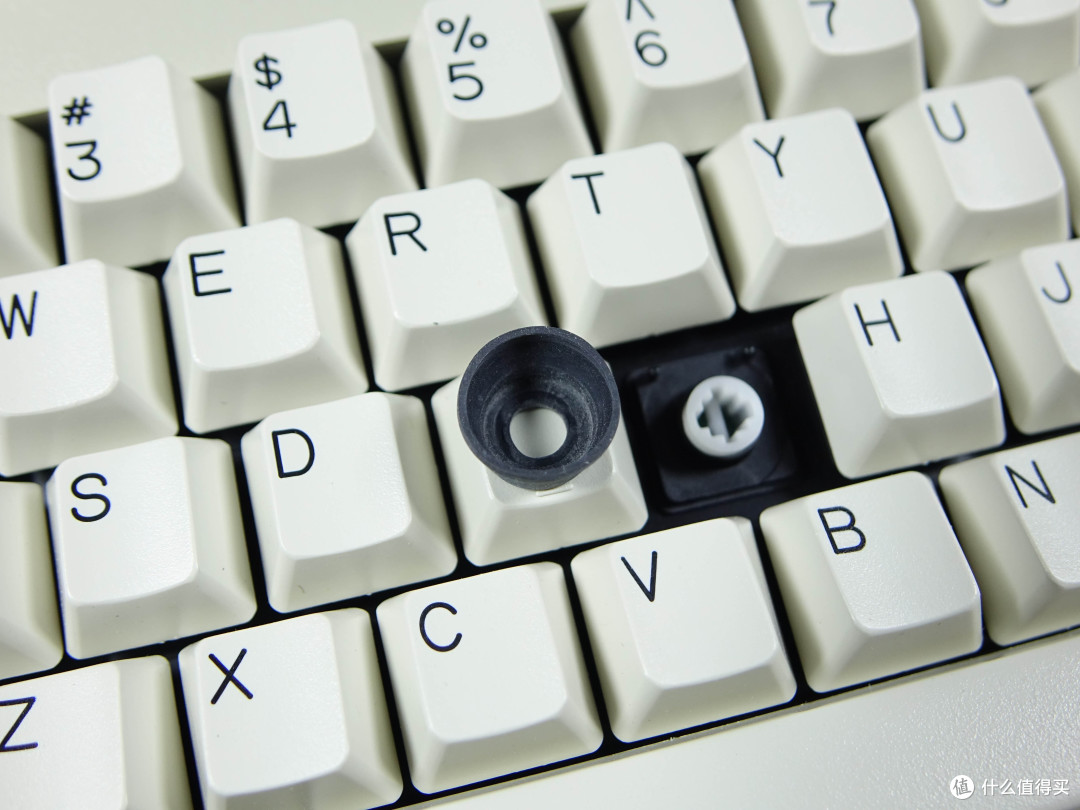

▲轴体顶视图，中间是带轴芯，但是这个白色轴芯并不起到压力反弹和段落差的作用。

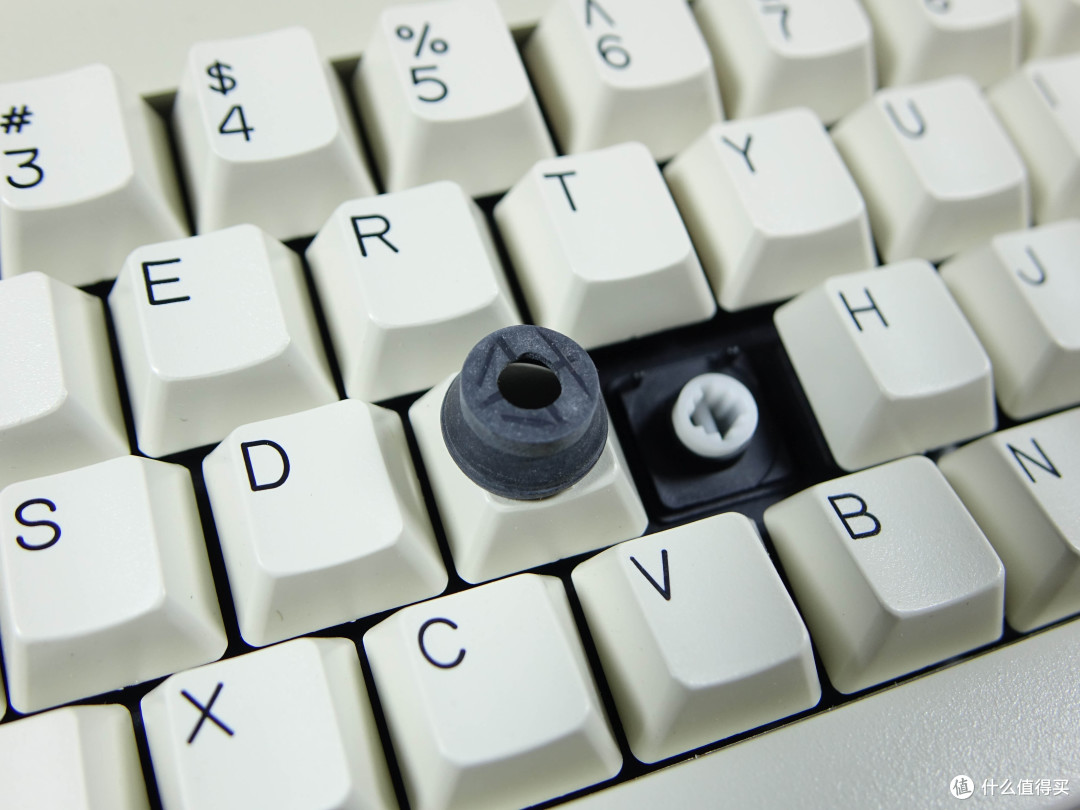

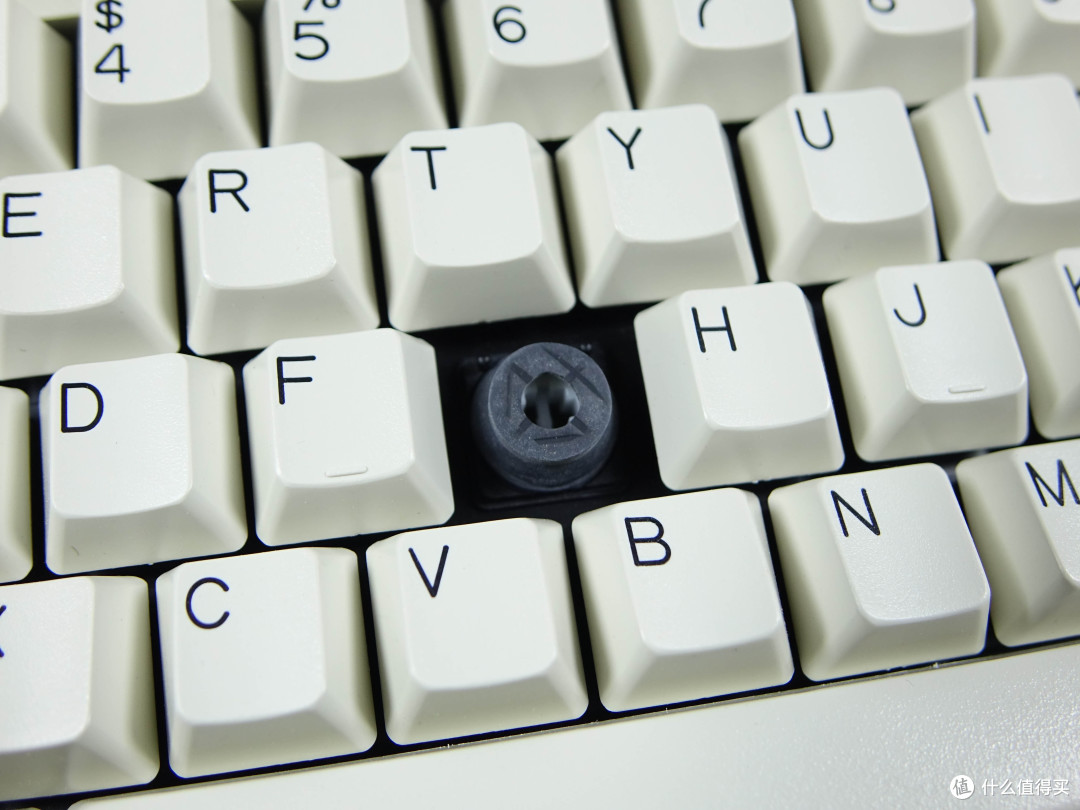

▲真正起到压力反弹和段落差是这个黑色胶腕，该胶腕材质比较软，KB101系列一共有二种颜色胶腕，另外一种透明白在后期型号上有出现过，手感比黑色更硬点。

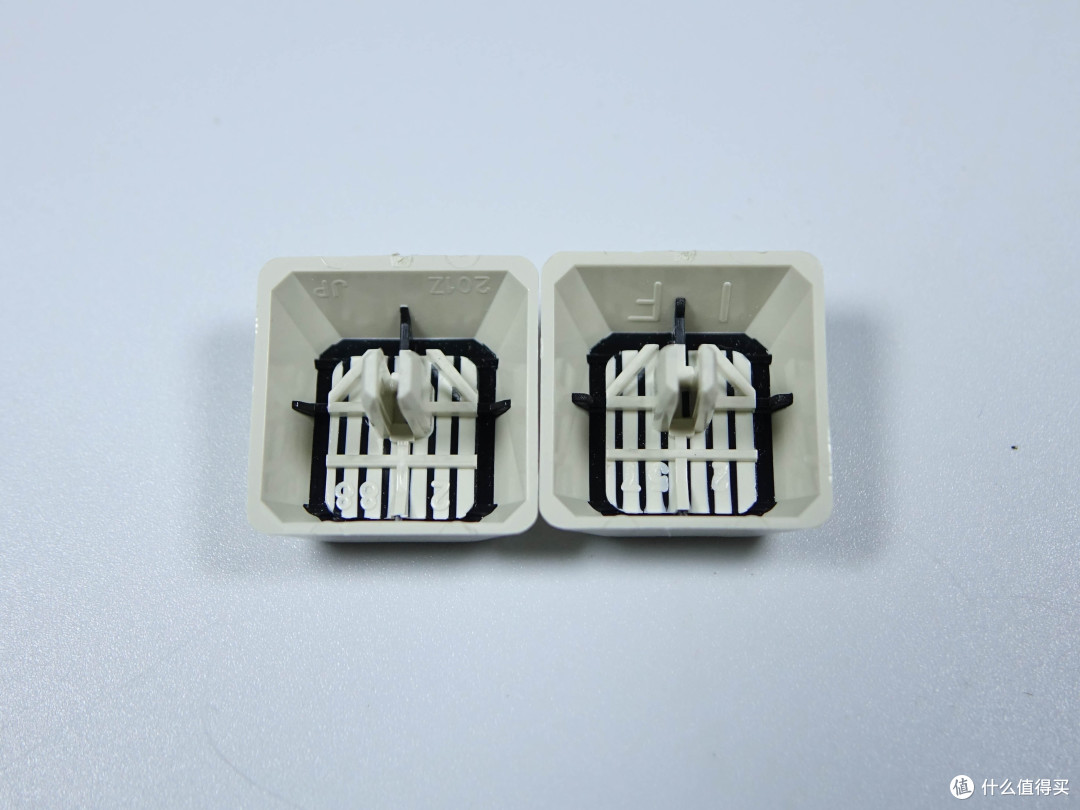

▲键帽材质无法判断。

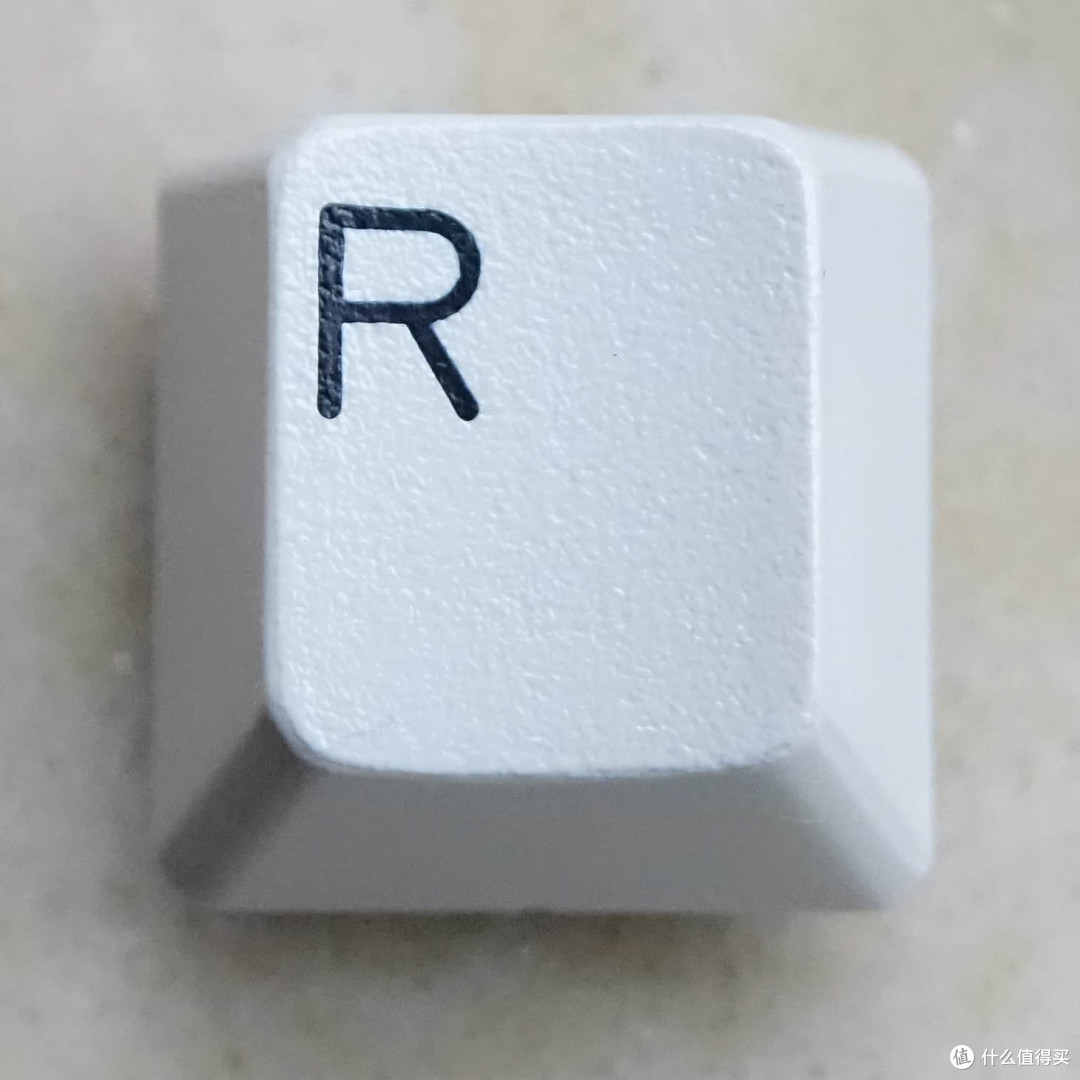

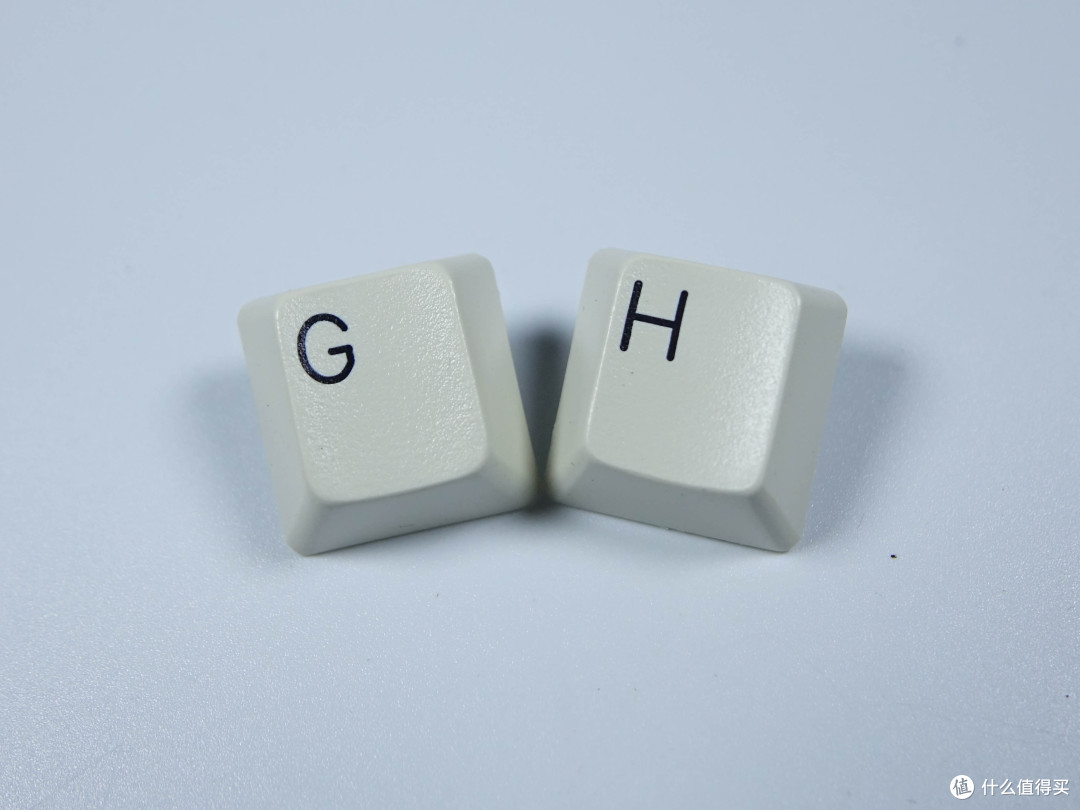

▲双色成型字体工艺，键帽颗粒感很强，磨砂手感。

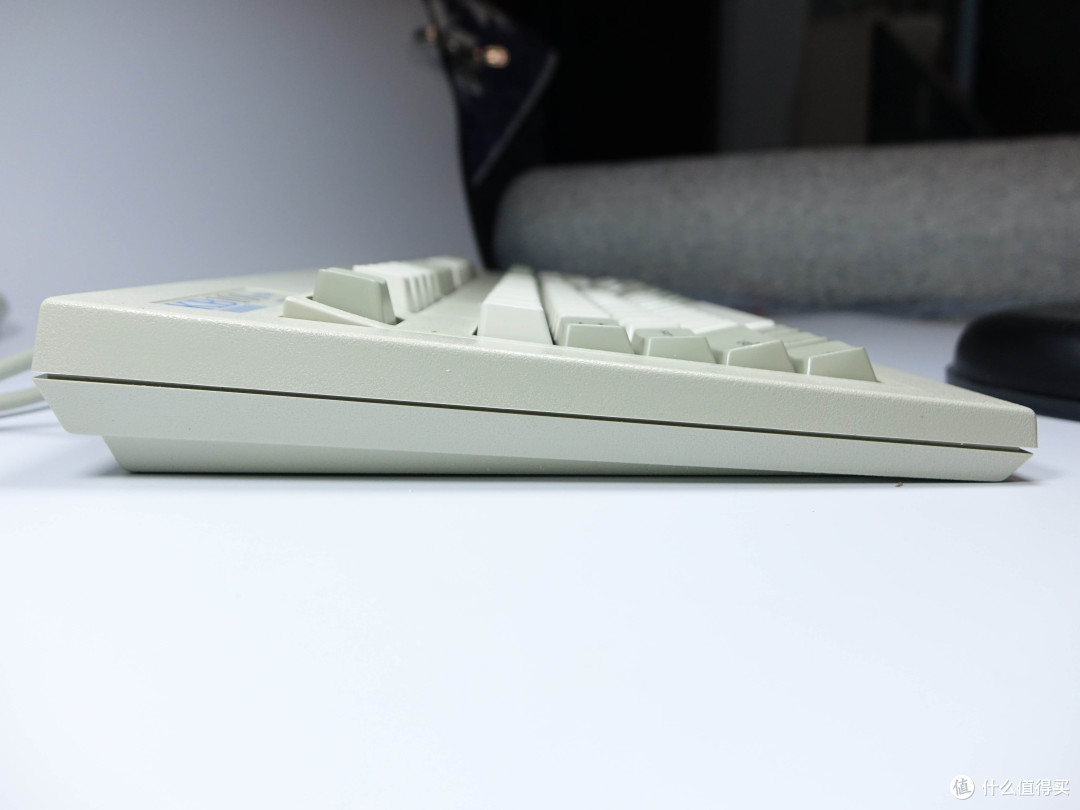

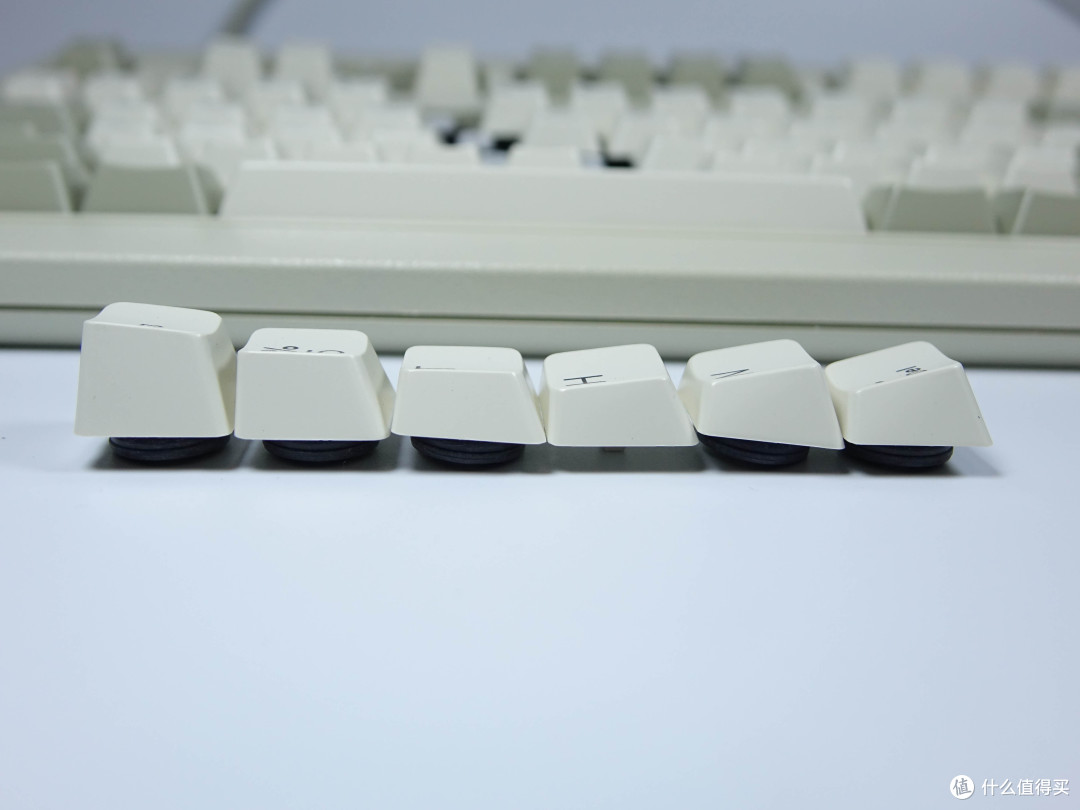

▲键盘依靠键帽高度实现人工学。

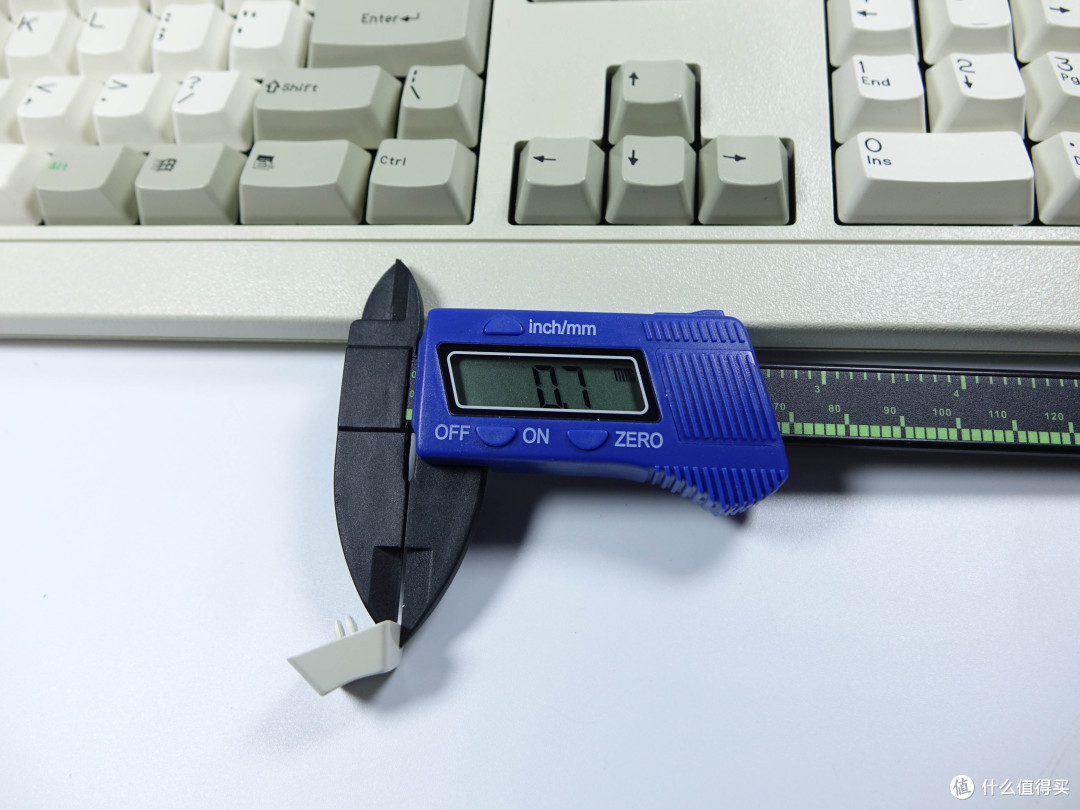

▲貌似帽壁厚了0.1mm？不知是不是仪器的误差导致。

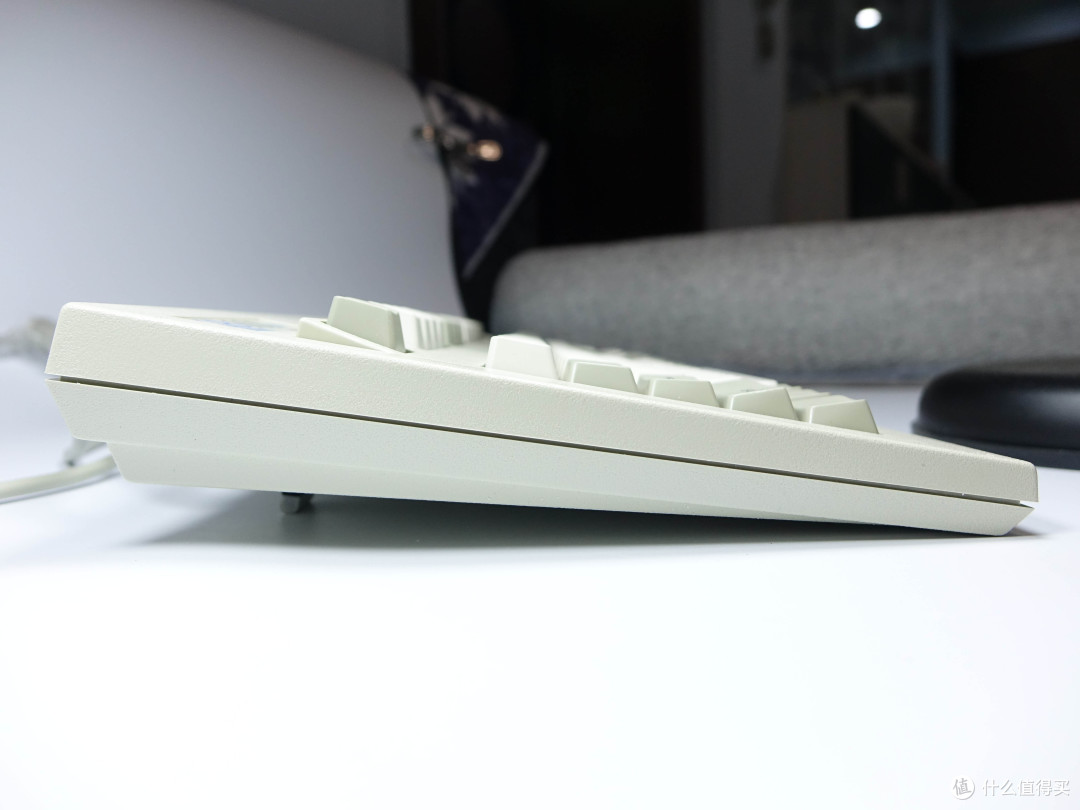

▲键盘本身体积大，所以脚撑开启后的倾斜角度并不是很大。

▲由于使用了同样的模具，所以尺寸方面是一样的，同样有着F区离主键区有点远的问题。

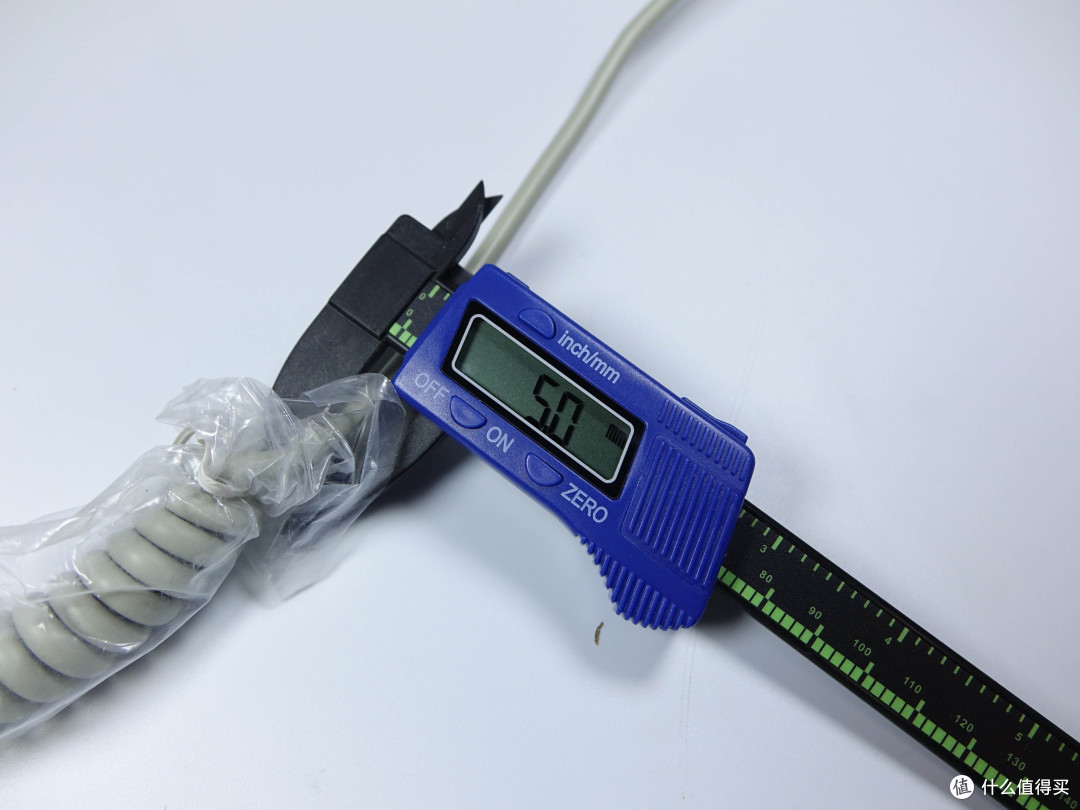

▲线径为5.0mm，与kb101的5.2mm相比相差不大。

▲线材方面同样使用的是AT口加卷曲线。

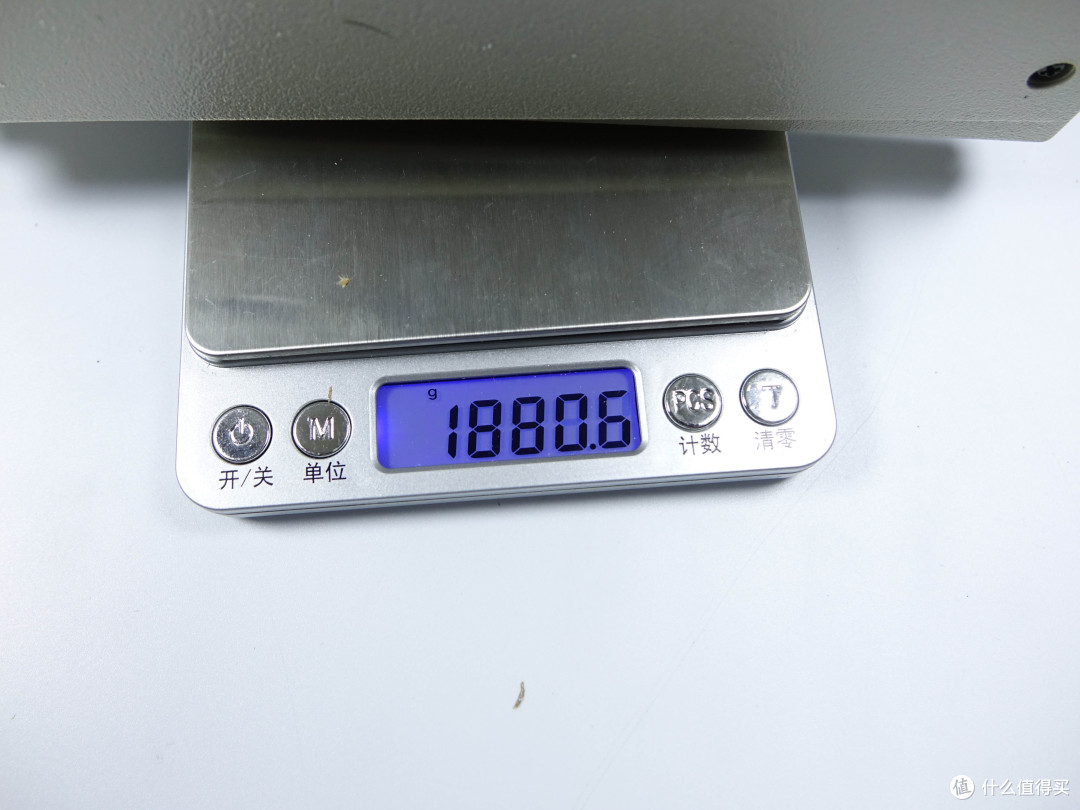

▲KB101 PLUS相比KB101重了30g左右。

3.内部

上回拆了把自己KB101，这次就不拆了引用别人的图，其实二者内部几乎一样的。

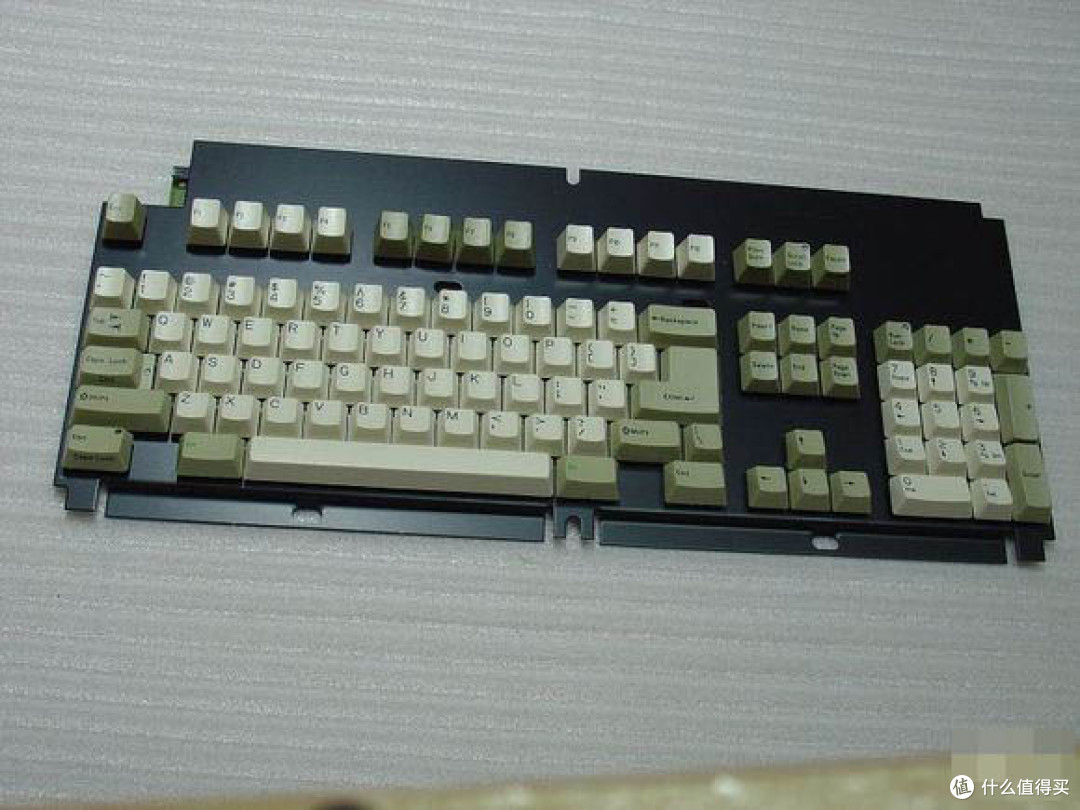

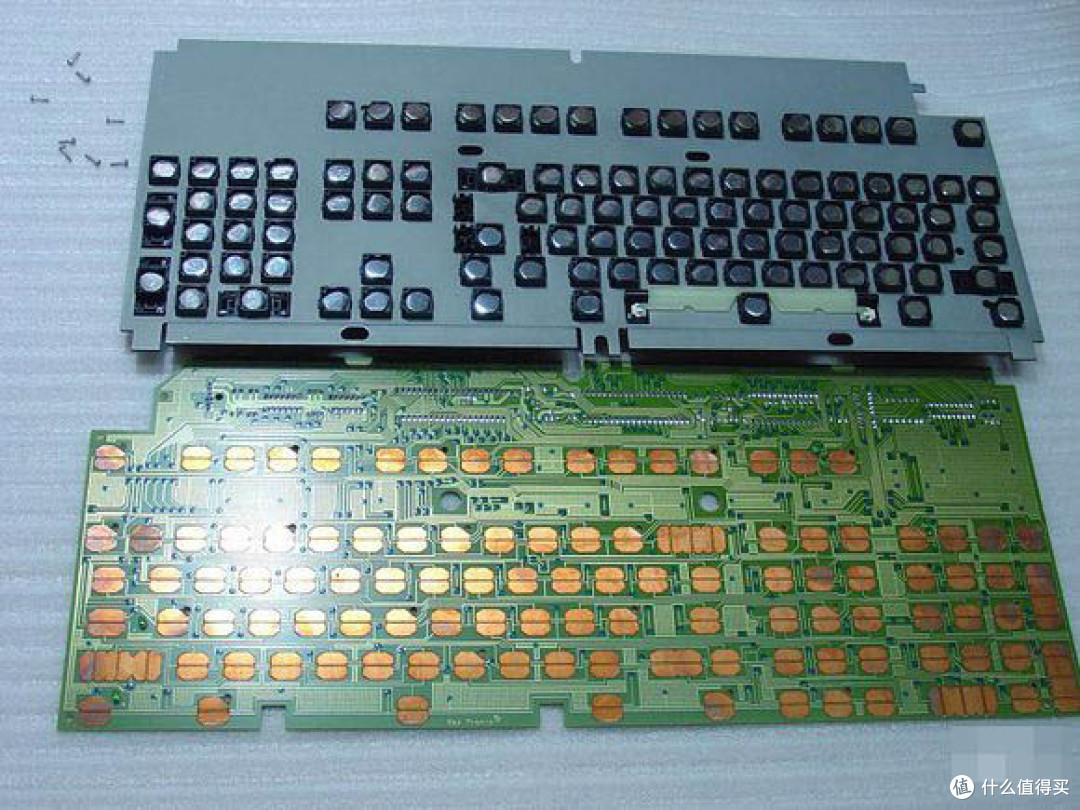

▲外壳拆解上期有写，这次就不重复了，拆解后的键盘内部。

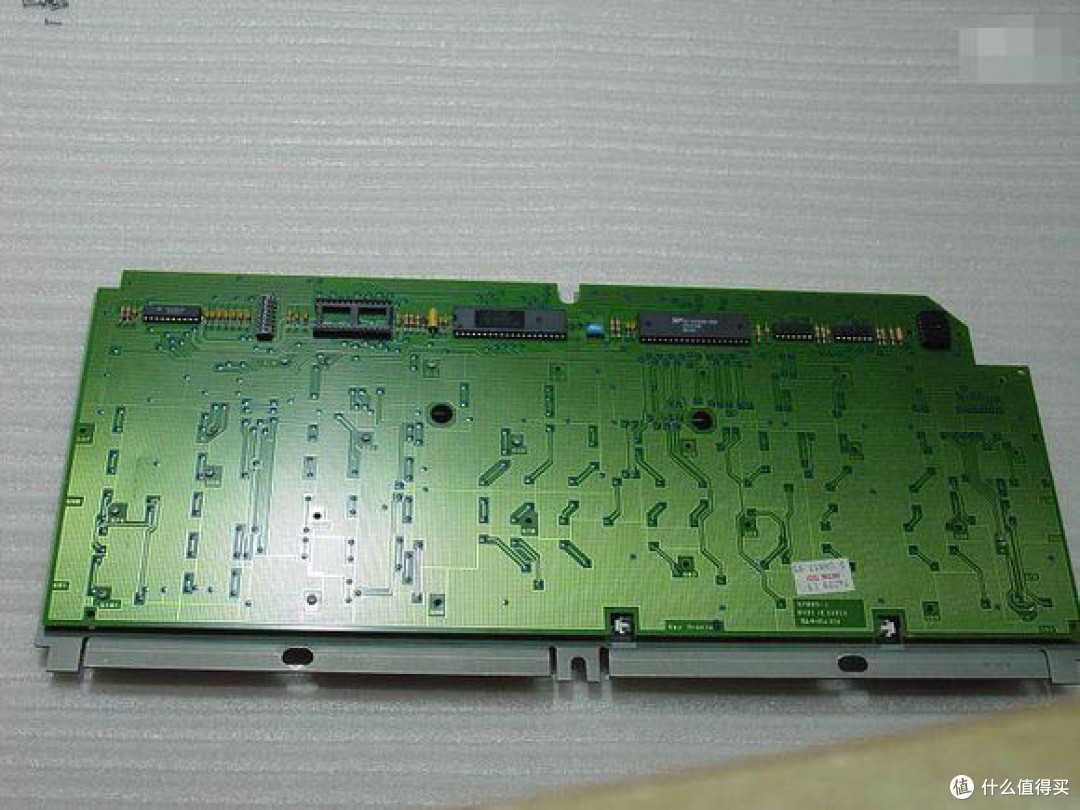

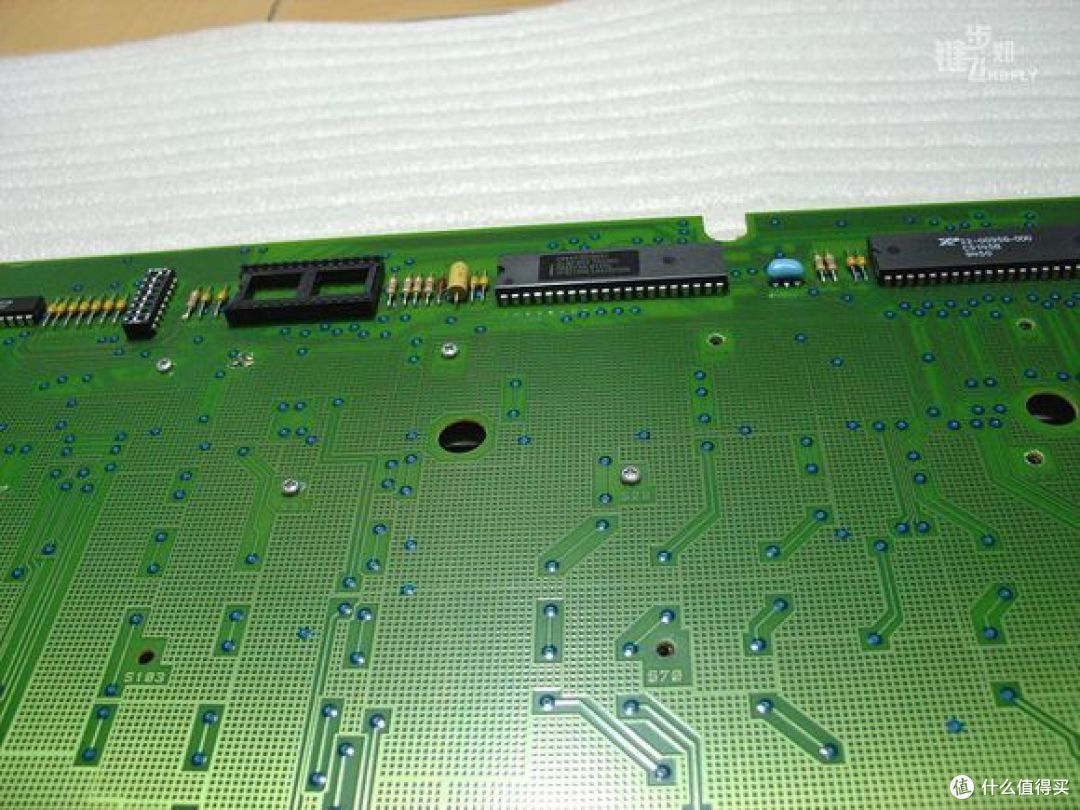

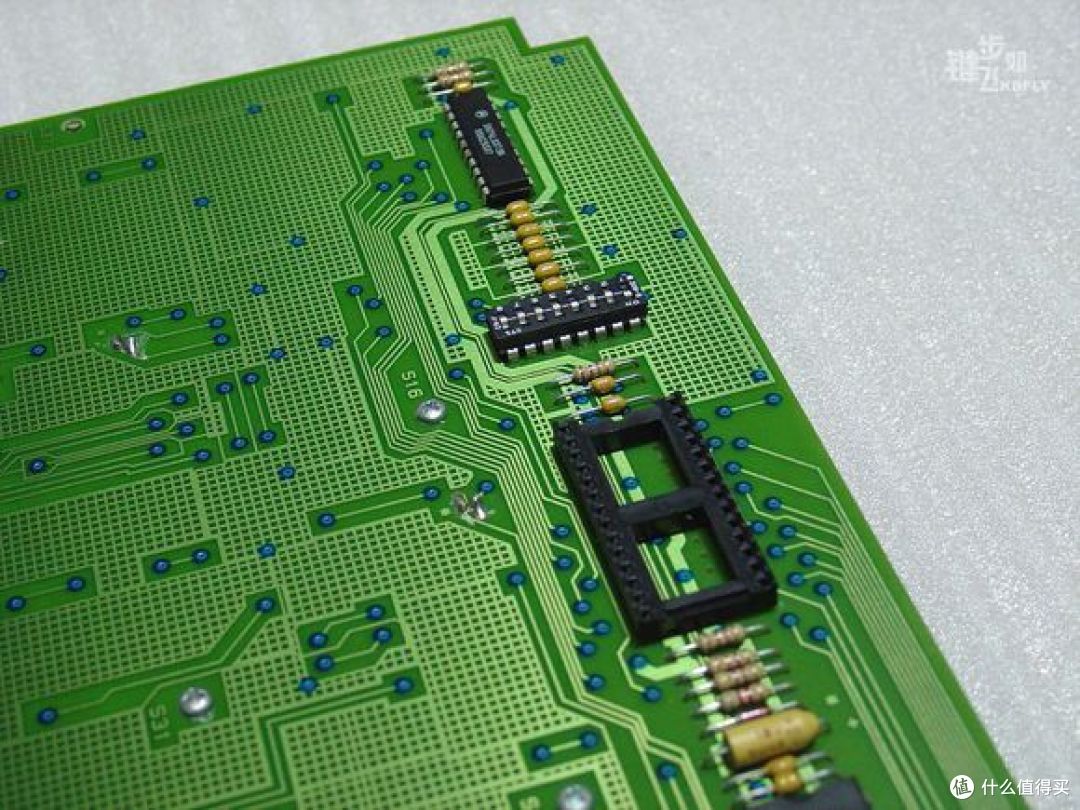

▲PCB背面，KB101 PLUS与KB101包括元器件位置，走线等还是有明显区别的。

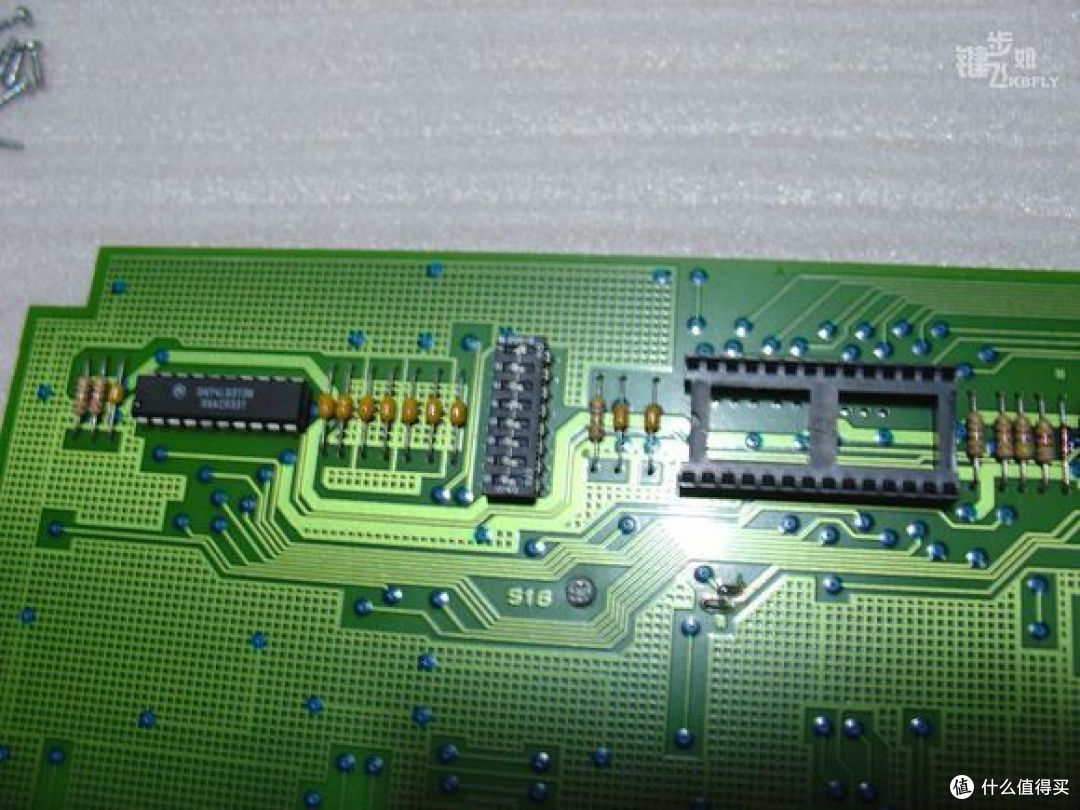

▲仔细看了下，好像KB101 PLUS比KB101多了个芯片？

▲同样使用的是导电海绵，内部其原理与设计和KB101一样。

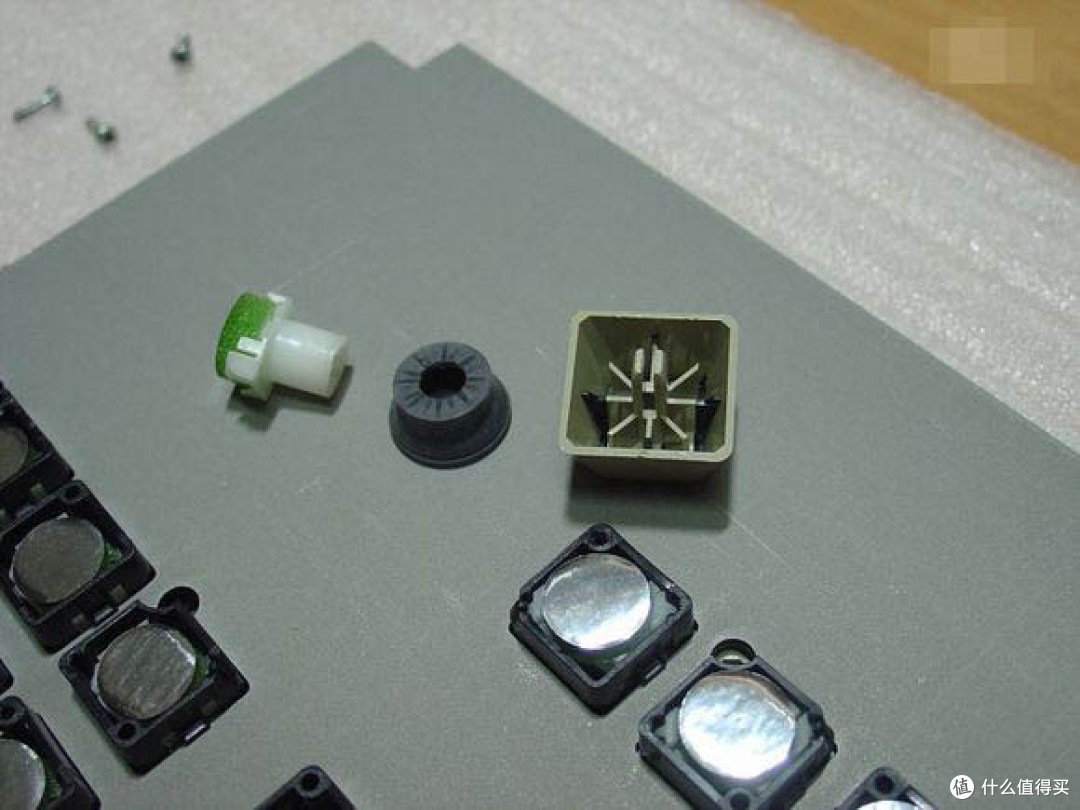

▲白色的轴体可以拿出来，底部绿色的部分就是导电海绵。

4.总结

在按键布局上KB101 PLUS同样有101/104键二种，另外二款键盘都有些特殊的型号。KB101 PLUS使用的是与KB101同样的模具，KB101 PLUS只是在KB101基础上做了些略微的改进，所以在手感二者是一样的。所以手感方面的描述我就引用上期的了“KB101轴体的原理是当你按键按下后其导电海绵接触PCB上的铜片，PCB感应到电容变化后触发信号，而胶腕则负责按键的反弹。在手感方面，前面说了其轴体底部是导电海绵，当你按下按键后触底时会有个挤压海绵的过程，所以KB101触底手感非常绵软。而触底之后反弹过程则依靠的是橡胶胶腕，其反弹速度并不是非常迅速。整个按键按下后有非常轻微的段落感不是仔细感受的话很容易忽略，另外在键程方面可以说KB101非常短。整体手感上由于绵软的触底手感与厚实的反弹力使得整体的手感很厚重具有，让我感觉有几分米苏米喇叭腕的感觉。”

▲101键版本的KB101 PLUS。

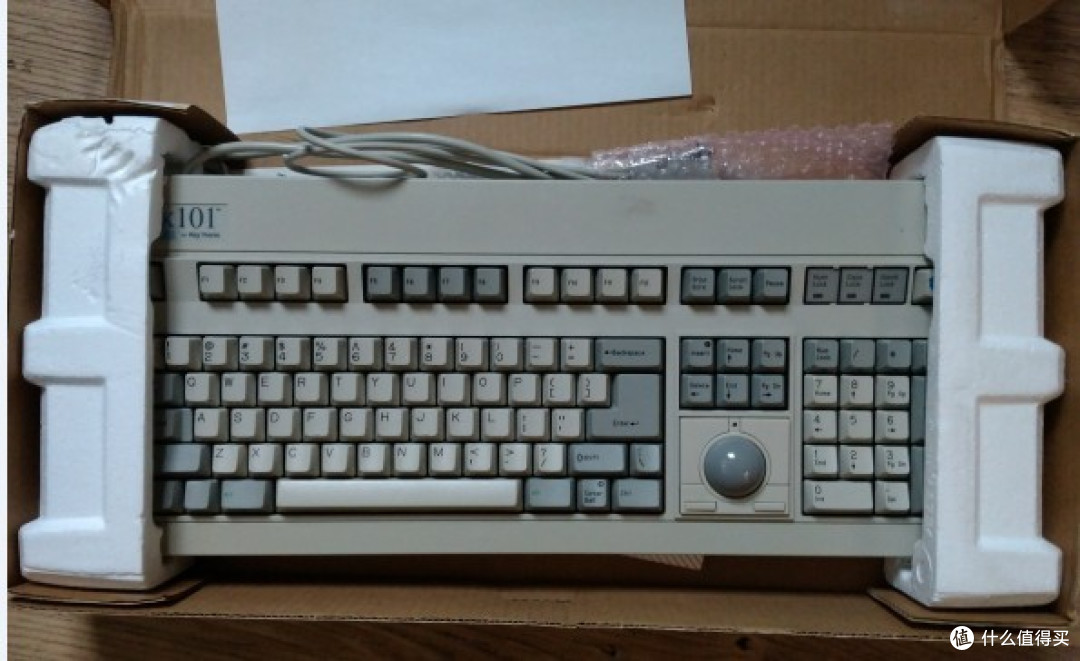

▲有轨迹球版本的KB101。

下期预告：最近在写KeyTronic的东西，那么下期就写个KeyTronic的KT800吧
