创作立场声明:利益声明:自费自用=。=
缘起
逛张大妈久了,没有悬念地搞起了软路由和NAS
只是硬件方案一直是用当年做毕设配的大奶机
NAS功能也因为各种各样的理由,直接用Windows自带的文件共享和远程桌面、RD Client
结合着LEDE的DDNS和端口转发、
实现最基本的局域网内远程存储、外网访问
配置如下,相信那个年代过来的(暴露年龄)应该会对其中一些型号很怀念:
是的,不用怀疑,肖邦那个100+电源也能带得动=。=是的,不用怀疑,肖邦那个100+电源也能带得动=。=
顺带一提,按道理肖邦这机箱、Z87i的板子,只有一个网口
为了做软路由、我加了一条PCIE延长线、强行开洞压板、手动背板开口、
利用肖邦另一侧的空间,硬生生垂直地加了一张PCIE网卡+公转母七类延长线、达成了双网口
不过这就是另一个故事了
花开两朵,各表一枝
所谓日久生情、日久淡了情
肖邦虽好,但是看着桌上两个额外的硬盘,一堆东西乱糟糟的,越看越不顺眼
而且客厅的VR娱乐二奶机兼HTPC里、那块8T的NAS硬盘、也是闲置了很久
火从心头起、恶向胆边生,想离婚的时候总能想起对方的千般不好
于是更加又想起了做毕设配这台电脑的时候、还有一块2T的HDD仓库盘一直在吃灰
啧,因为没有更多的刚需、而且会造成浪费,现成的四盘位NAS是不考虑的
现在的机子已经配置调试好了各种环境,也不想有变动还要重新折腾
那、就、换、机、箱、吧!
改造前,老小区没有弱电箱,一堆设备一直是放在客厅角桌的改造前,老小区没有弱电箱,一堆设备一直是放在客厅角桌的
逛张大妈久了,有合理的花钱需求行动力是极强的
经过简单的思考,直接选定了迎广MS04,
主要脑回路是这样的:
NAS机箱+四盘位以上→
装得下现在的内脏→
懒得选、百度一下价格合适口碑还行的牌子货→
【银欣8盘位】or【迎广4盘位】二选一→
主板无SATA扩展能力+体型尽量小→
【迎广MS04】
开箱
说时迟那时快
啪的一下
钱就换了一个形式陪在我身边
作为一个盒控,商家直接原箱发来我是不开心的,即使是顺丰……作为一个盒控,商家直接原箱发来我是不开心的,即使是顺丰……
开包开包开包开包
正立面的第一印象,中规中矩正立面的第一印象,中规中矩
看看后庭,啧,很商务啊,不过不割手好评看看后庭,啧,很商务啊,不过不割手好评
给个主透视,老实巴交的亚子,个头适中给个主透视,老实巴交的亚子,个头适中
看看开仓状态,有那味了,硬盘笼做工还可以,很顺畅稳健看看开仓状态,有那味了,硬盘笼做工还可以,很顺畅稳健
内窥镜视角,主板载板可以抽出来,组装方便,内部空间也大(散热高度除外!!!)内窥镜视角,主板载板可以抽出来,组装方便,内部空间也大(散热高度除外!!!)
顶仓视角看看一般机箱没有的核心部件,顶仓视角看看一般机箱没有的核心部件,

总体评价一下,其实第一印象挺好的
大小和布局都很不错
分量也还可以
初步评估了下,安装难度比肖邦和DanCaseA4简单多了
而且商家贴心地送了SATA线、用卡纸内封了两侧的透气孔(MS04改良风道的常规操作)
那就直接开始安装吧!!!
装机
开始装机
但是以为第一件事情是拆肖邦吗?!
不,是拆我那两块桌面移动硬盘!!!
一块MAC适用的希捷带USB 3.0 Hub的白色的8T
一块WD的黑色的12T
老大妈们是不是很熟悉?
老大妈们是不是很熟悉?
老大妈们是不是很熟悉?
对,就是当年的亚马逊的车
反正没保修,不拆白不拆
加上HTPC那里的8T和原来闲置的2T
弄出来就是下面这四块啦!
拍的时候上了笼子了,用螺丝固定,很稳
就是它们!就是它们!
拆盘省略一万字,每次装机都见血,本来以为这机箱小意思,没想到栽在拆盘拆盘省略一万字,每次装机都见血,本来以为这机箱小意思,没想到栽在拆盘
当硬盘都准备停当,就开始了(本来以为十分钟就能解决的)装机过程
原装送一把ADDA1500转的12cm风扇,既然发挥余热,把闲置的温柔台风用上原装送一把ADDA1500转的12cm风扇,既然发挥余热,把闲置的温柔台风用上
因为很熟练了,拆肖邦到装上,真的也就十分钟左右,MS04的走线空间也富裕因为很熟练了,拆肖邦到装上,真的也就十分钟左右,MS04的走线空间也富裕
不换散热的时候内部满宽敞的,都嫌它做大了不换散热的时候内部满宽敞的,都嫌它做大了
正好有个闲置的笔记本光驱,光驱位刚好合适,原装电源也提供了配套线正好有个闲置的笔记本光驱,光驱位刚好合适,原装电源也提供了配套线
本来装机到这里就结束了
因为以前一直在折腾itx机箱,尤其现役大奶是DanCaseA4、这货前身也是肖邦、都是itx小怪物
整个过程真是轻松加愉快、一点都不像我体验过的itx装机
燃鹅
燃鹅
燃鹅
我想起一件事……
我有一套闲置的猫扇NH-L9x65……
这套65本来是在我最早的ITX HTPC用的
后来需要玩VR,整体升级了,怕压不住CPU,另外配了NH-D9L
肖邦里又用不了65,另外上了现在这套大镰刀JT8039
但是现在这套大镰刀有点吵,金属卡条有点松一开就丁零丁玲响!!!
而且哪有有猫扇不用的道理!!!!!
一查官方散热限高,好家伙,65mm,迎广工业设计亚撒西
后来才知道自己太年轻了
我倒是想问问宁这65mm宁亲自试过吗!!!我倒是想问问宁这65mm宁亲自试过吗!!!
一查限高65,那NH-L9x65稳了呀!
啪的一下我拆主板
啪的一下我拆风扇
啪的一下我掏出65
啪的一下换支架涂硅胶装风扇
啪的一下往里推
没想到,大意了
你猜怎么着
65mm是真的,主板托架装上主板,上面距离硬盘笼,肯定有65mm,估计能有66mm
但!
但!
但!
硬盘笼那个阵列板是有个托架的
托架有个卡笋、通过插入硬盘笼下面的洞、来实现前后固定
这个卡笋!
这个卡笋!
这个卡笋!
顶出来5mm估计还有多!!!!
多笋啊!夺笋啊!!笋都被你夺没了!!!

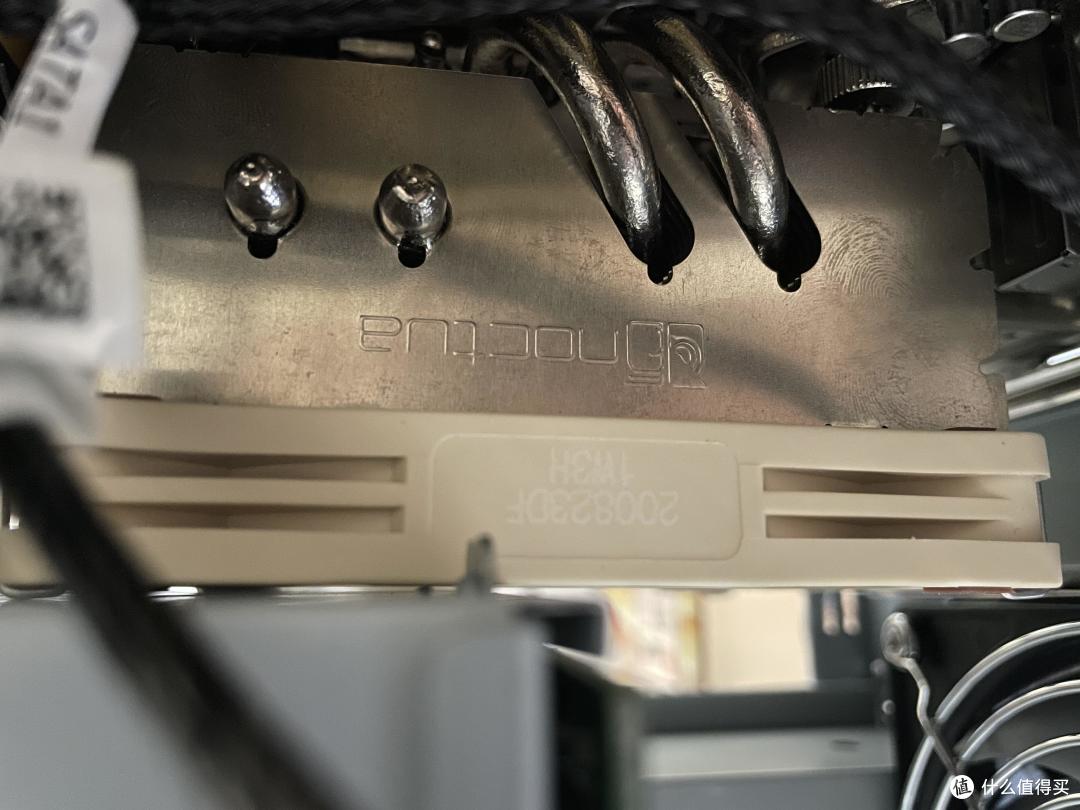

阵列板托架俩卡榫,一个落在风扇外(图里可视的那个),另一个直插风扇阵列板托架俩卡榫,一个落在风扇外(图里可视的那个),另一个直插风扇
这尼玛是何等的卧槽!
三秒前还觉得迎广的工设亚撒西
三秒后瞬间觉得是NT
那个卡榫只是为了硬盘推入的时候前后固定,伸出来那么多能当饭吃吗!!!
就算能当饭吃,能不挡风扇吗!!!
就算要挡风扇,尼玛这限高还能写65mm吗!!!
事已至此,我只能——
你以为我只能认输换回大镰刀吗?!
不!
身为一个能改造全屋水电、铺拉网线、打墙上架的、动手能力和工具皆备的新时代绝品好男人!
我动手了!!!
我动手了!!!
我动手了!!!
我是锯了又磨
我是磨了又锯
我是掰直了掰弯
我是掰弯又掰直
终于,
蹬蹬!
成功干掉多余的卡榫、又不影响固定功能成功干掉多余的卡榫、又不影响固定功能
特喵的,
但凡迎广的设计师验证一下散热高度、
直接按我这个高度设计卡榫、
都没有这种问题!!!
于是,终于!
完美安装完美安装
不装网卡的时候,空间挺富裕的不装网卡的时候,空间挺富裕的
俯拍一下,CPU散热的进风空间也足够俯拍一下,CPU散热的进风空间也足够

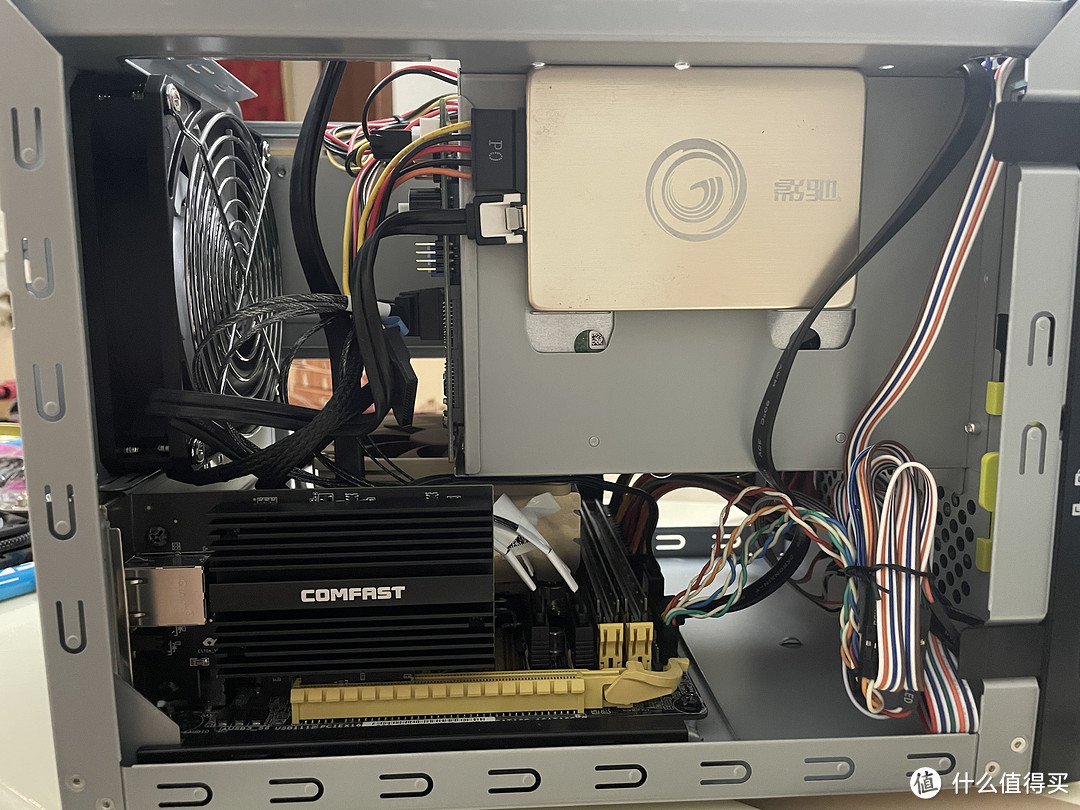

给个侧视图,其实后来我把温柔台风又换成了猫扇3000给个侧视图,其实后来我把温柔台风又换成了猫扇3000
一次点亮,开仓状态,仓位和舱门都是可以锁的一次点亮,开仓状态,仓位和舱门都是可以锁的
闭仓状态,可惜不是专用主板,只能亮硬盘灯闭仓状态,可惜不是专用主板,只能亮硬盘灯
去掉两个台式移动硬盘之后清爽多了,理线盒都不用了去掉两个台式移动硬盘之后清爽多了,理线盒都不用了
硬盘连接状态,还可以,温度控制也OK硬盘连接状态,还可以,温度控制也OK
内网共享文件拷贝速度,算是用上2.5G了内网共享文件拷贝速度,算是用上2.5G了
软路由状态软路由状态
软路由状态软路由状态
总结
因为已经有需要继续利用的硬件,通过换机箱实现多盘位还是挺合适的
MS04总体来说做工挺好的,如果有更高的功率需求还可以换全汉的500W的1U电源,内部布局设计也很合理
不过如果你要追求极限65mm散热的话……
祝你幸福……
那大概就是那么多了!
请给点三连安慰我受伤的手和心灵谢谢!
顺带一提,我没有用磁盘阵列、而是用SyncToy手动同步备份、硬盘能各自独立使用,一来是我硬盘的规格都不太一样,二来感觉也比较安全,三来也没有靠阵列提速的需求……
