G80688BDX14XG80688BDX14X
这个洗衣机用了有四年时间了,早就有霉味了,泡腾片、清洗粉这些都试过,不管用,霉味越来越大,早就想拆开洗一洗了,想找人专门清洗一下的,看了下淘宝上的价格,同样是滚筒拆洗,价格却不一样,基本都分为常规款、带烘干、松下三洋、海尔水晶丽人玫瑰卡萨帝,常规款只要200元,带烘干包括松下三洋的也只要280左右,唯独海尔的几款,价格在380甚至400,一下子花个400清洗下洗衣机,有点舍不得,就想着还是自己慢慢拆开洗洗吧。但是由于本人实在太懒,一再拖延,一直没下手,最近也是实在受够了那浓重的霉味了,硬着头皮拆了洗衣机。
拆洗过程如下:
1、先把洗衣机拉出洗衣池

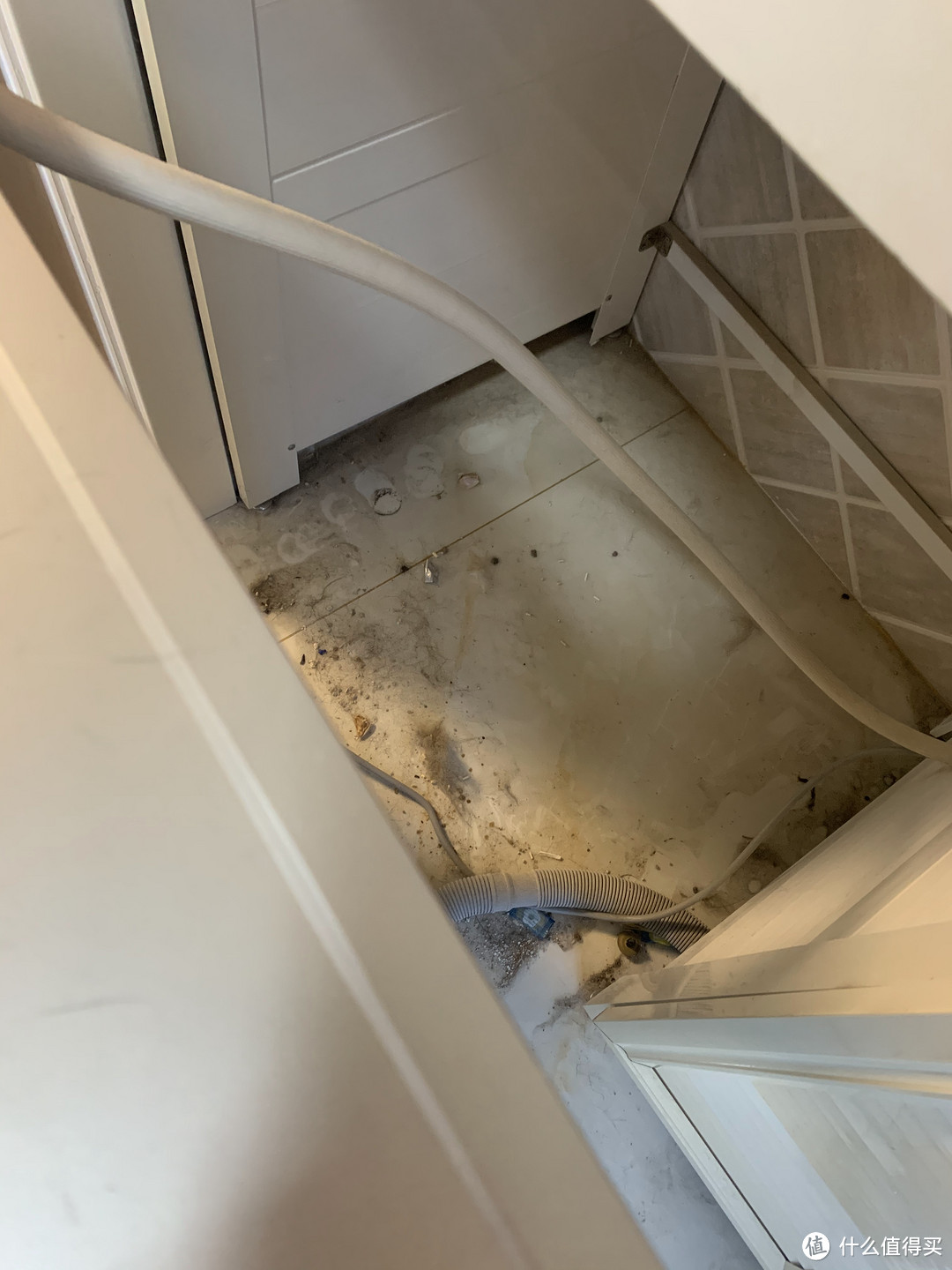

脏兮兮的地上脏兮兮的地上
洗衣机下面真是藏污纳垢的好地方啊
2、拆上盖板
拆两颗螺丝拆两颗螺丝
拆掉两颗螺丝
拆下上盖板拆下上盖板
后面稍微往上一提,就可以拆下上盖板了
拆下盖板俯视图拆下盖板俯视图
3、取下洗衣液柔顺剂存储盒
取出存储盒取出存储盒
一按一拉就可以轻松取出洗衣液柔顺剂的存储盒了
4、拆卸前操作面板

存储盒拆下后,两边各有一颗螺丝,拆下
拔掉连接的插头拔掉连接的插头
把面板上连接的插头拔掉,可能没拍全,把妨碍拆下操作面板的插头都拔掉就是了,怕搞错就都拍个照片,一般不会,插头长度形状都不一样,很难插错,但保险起见还是拍个照片。
剩下的卡扣很好拆,面板就拆下来了
拆下的操作面板拆下的操作面板
5、拆卸自动投放进水盒总成
这个部位不知道怎么描述,进水管接在上面,洗衣液柔顺剂都是从这里出去的
拆水槽总成拆水槽总成
把这个总成上固定螺丝,连接的管子,插头都拆了,我的照片上不全,把碍事的都拆了就是,拆前拍照做好记录。这里不好拆的地方就是这些管子的卡箍不好拆,钢丝粗,小的还好,粗一点的卡箍手捏起来十分费劲,得用老虎钳。拆的时候其实也还好,回装的时候才是真费劲,有老虎钳就轻松多了,奈何我家里的小钳子不好用,捏着总大滑,费了老大劲才给捏回去
6、拆洗衣机门
拆门拆门
先拆门密封圈外侧的卡箍,这个卡箍很好取,一字螺丝刀对着卡箍稍微翘一下就拉出来了,拆掉门上的螺丝,门就可以取下了,先取这个卡箍主要是方便手伸进去把门上的线顺出来,防止中途卡在哪儿。
7、拆前面板
拆前面板拆前面板
排水口上的一颗螺丝,一根管子,还有底部的三颗螺丝拆掉,抓住前面板轻轻往上一提,面板就松开了,注意这个里面还有个门锁的插头要拔掉,不要用力过猛扯断了线
门锁插头要拔掉门锁插头要拔掉
插头拔了就可以把前面板拿到其他地方了

下面一块横板也可以拆下了
拆下横板拆下横板
这样配重块就都出来了
8、拆配重块、胶圈
拆胶圈拆胶圈
这时候拆下胶圈固定在外桶壁上的两颗螺丝,松掉胶圈内侧的卡箍,就可以取下胶圈了,拆前做好标记,记下这个卡箍螺丝拧到的什么位置,尽量按照原来的位置回装。
配重块螺丝要用内六角套筒拆,拆是很好拆,工具要提前准备好。
拆完配重、胶圈拆完配重、胶圈
我后来看到淘宝上视频,到这里应该可以直接拆外桶了,不需要像我一样把整个内外桶都提出来,再拆电机、外桶,我给整复杂了
。
但我还是把我自己的整个过程继续整理一下吧
9、拆出整个内外桶
拆掉连接管与线束插头拆掉连接管与线束插头
把连接的管子都拆掉,线束插头都拔掉,还有减震的固定螺丝,拆前做好记录。
Fisher&paykel的电机Fisher&paykel的电机
拆完这些,整个桶就被两个弹簧勾住,一个人提出来是相当费劲,家里没其他人,我费了老大力气才给弄出来,手臂还给划了几道口子
。
伤痕累累伤痕累累
费了九牛二虎之力提出来的费了九牛二虎之力提出来的
10、内外桶分离
内外桶分离内外桶分离
拆下外桶的一圈螺丝,就可以把外桶一分为二了,再拆掉内桶与电机转子连接的螺丝就可以将内桶完全拆出了
11、清洗内外桶
可以看到塑料外桶内壁、内桶外壁其实都还行,只有薄薄的一层污垢,摸上去滑腻腻的。

最恶心的就是内桶的三脚架上,布满了长满霉斑的污垢,而且是厚厚的一层,可以一块一块挖下来的哪种,凑近闻一闻,就是这个味,这就是洗衣机霉味的根源
布满污垢的三脚架布满污垢的三脚架
提到卫生间先把表面大块的污垢挖掉,再使劲冲洗,发现三脚架与内桶的缝里也有很多污垢,三脚架也得拆下来。没想到三脚架是梅花螺丝固定的,家里还没有这个规格的螺丝刀,当晚只好作罢。
固定三脚架的梅花螺丝固定三脚架的梅花螺丝
第二天借来了梅花批头棘轮小扳手,螺丝十分不好拆,估计因为螺丝长期泡在污垢里,污垢干了之后变得十分干涩,用水提前泡一泡,应该会好拆点,大力出奇迹,我直接干断了一根螺丝
被污垢“埋没”的螺丝被污垢“埋没”的螺丝
果然三脚架下一塌糊涂
三脚架下厚厚的污垢三脚架下厚厚的污垢
三脚架已经被腐蚀得坑坑洼洼了,下次拆洗考虑买了三脚架换了
惨不忍睹的三脚架惨不忍睹的三脚架
居然忘记拍个洗干净的内桶图了

12、回装
怎么拆的怎么装回去呗,回装最困难的部分就是把桶提着装回去
。
完,谢谢大家观看!
