intel酷睿12代首发“座驾”来了！微星Z690 CARBON WIFI抢先开箱

前言：

一年一度的更新换代又来了！intel酷睿12代处理器就在今天也就是28号正式发布，当然，如果要更准确一点应该是写10月27日在美国旧金山举办的Intel ON大会上发布。不过，兵马未动粮草先行，我们就先来看看intel酷睿12代处理器的首发“座驾”吧！这次给大家展示的是微星 MPG Z690 CARBON WiFi主板（以下简称微星Z690暗黑）。那么这款主板究竟有什么亮点呢？这次开箱带你一目了然。

开箱：

微星Z690暗黑主板的外包装设计和之前的产品有很大的区别。之前的微星Z590的外包装曲线元素很多，而现在到了Z690上，各种小方块成为了主要元素。反正看起来就很有意思。

作为微星的中高端主板，微星Z690暗黑也是附件极多。包括WiFi天线、SATA线、RGB同步线、螺丝刀、驱动U盘、小毛刷、龙盾贴纸等等，有些让人眼花缭乱。

外观方面，微星Z690暗黑的确没得说，对比上一代的Z590，Z690暗黑又华丽了不少。比如左侧的散热装甲设计了RGB龙魂图案，整个CPU供电MOS管也是覆盖了金属散热装甲。；至于M.2固态以及南桥区域，也是全面覆盖。并且类似外包装上的小方块图案也遍布了M.2固态硬盘的金属散热装甲，看起来也没有那么单调。话说大家不妨猜猜微星Z690暗黑一共有几个M.2接口，下面拆解揭晓答案。

背面的设计也有点意思，所以的螺丝孔位都用白色的图案包裹。这个设计也方便了用户从后背进行安装。

微星Z690暗黑主板最大的情况恐怕就是这个LGA 1700底座了，第12代酷睿Alder Lake-S CPU的尺寸已经由原来的11代酷睿Comet Lake-S的37.5mm×37.5mm的正方形，变成了37.5mm×45mm的长方形。

微星Z690暗黑主板配备3条PCI-E插槽，其中第一根也就是靠近CPU的是PCIe 5.0×16，第二根为PCIe 5.0×8，第三根则是PCIe 3.0×4。上面两根装备了金属保护装甲

再来看看微星Z690暗黑主板的I/O接口部分，主板预装了I/O背板，美观的同时也不会出现安装到一半突然想起装背板的情况。主板配搭了4个USB 2.0接口，两个USB 3.2 Gen 1接口，3个USB 3.2 Gen 2 10Gbps Type-A接口，一个USB3.2 Gen2x2 20Gbps Type-C接口，一组音频接口（含光纤）。视频输出口则都是最新的DP 1.4和HMDI 2.1；网络方面则是标配了Wi-Fi 6E AX210网卡接口，以及一个2.5G网口。此外还有一个微星FLASH BIOS BUTTON，可以在没有CPU的情况下强刷BIOS。

拆解：

简单介绍完开箱，下面就来微星Z690暗黑主板的拆解了。

微星Z690暗黑主板装甲的拆解其实很简单，一个Ph0十字螺丝刀就可以搞定。

先拆开微星Z690暗黑主板的M.2固态装甲看看。

微星Z690暗黑主板一共搭载了5个M.2接口，并且主板也集成了Wi-Fi 6E AX210网卡，所以这也意味着这些接口可以全部插入M.2高速固态硬盘，届时都可以完全抛弃SATA接口。协议方面，5个M.2接口都是支持PCIe4.0；并且第四个和第五个M.2接口还可以支持SATA协议（占用SATA7+SATA8接口的通道）

内存方面微星Z690暗黑主板支持的是DDR5，通过MEMORY BOOST技术，优化了线路布局，可以带来更好的兼容性和稳定性，最大容量为128G，支持inetl XMP 3.0 OC，最大频率可以达6400+（OC）MHz。

可以看到DDR4内存无法插入，中间的防呆口位置有偏移。

微星Z690暗黑的南桥芯片没有什么标识，体积不大，发热预计也不会太高。

微星Z690暗黑去掉全部散热装甲的状态，可以看到最华丽的应该是CPU供电部分。

微星Z690暗黑主板总共拥有20相供电能，一体化Dr.Mos设计，分为18（CPU核心）+1（核显）+1（SA）相。所以CPU供电接口也是8pin+8pin。应该也是MPG主板中最强悍的。

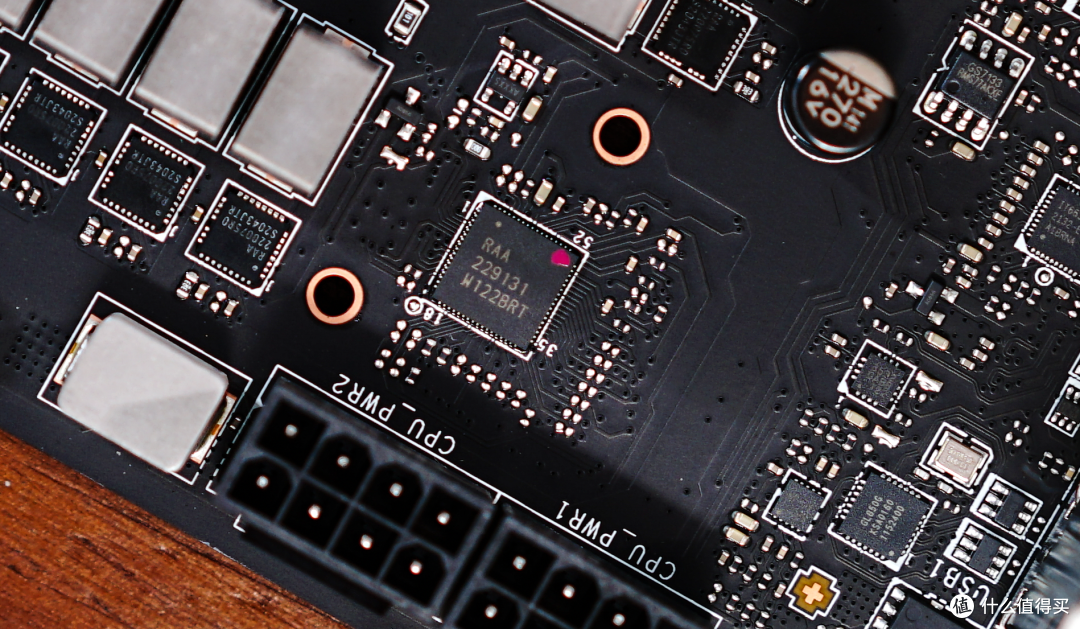

CPU主控型号是RAA229131，来自瑞萨RenesasPMW主控芯片。不过官网都没有查询到具体数据。

而MOSEFT为RAA220075，可单相输出75A电流。

主板右上角有DEBUG侦错灯。

有线网卡是Intel I225-V 2.5G

无线Wi-Fi芯片是intel AX210，支持最新的Wi-Fi 6E。

祥硕ASM1061 SATA控制器，应该是用于M.2接口桥接SATA接口。

I/O监控芯片是NCT6687D-M。

微星Z690的声卡采用的也是大家熟悉的小螃蟹，RealtekALC4080，也是Realtek目前顶级的集成声卡。

主板+散热装甲全貌。

总结：

因为CPU的性能还没有解禁（我也没拿到），所以性能方面还需要等一段时间才能放出。不过从目前的拆解来看，微星Z690暗黑主板的确有不少过人之处。比如最新的DDR5、PCIe 5.0等等，当然我最喜欢的还是5个M.2 PCIe 4.0接口，真的都可以不动用SATA接口了。
