无线充电如何测试？POWER-Z KM001 Pro 手把手使用教程
2023-05-29 19:14:40
3点赞
15收藏
0评论
前言
ChargerLAB 旗下品牌“POWER-Z”推出可测量USB PD 的升级款仪表—KM001 Pro，囊括了充电物理接口的多样化以及充电协议的多样性，将最为常见的USB-A接口、Micro-USB口、USB Type-C接口集成在了一起，除了专业的USB PD测量外，还可以用于测量PD、QC等各种快充协议。
开箱介绍
按照惯例，先看包装。
包装盒部分依旧为蓝白简约设计，正面印有“POWER-Z”品牌字样以及蓝色标识。
包装盒背面印有相关参数信息。
英文品牌：ChargerLAB；中文品牌：电酷；产品系列：POWER-Z；
产品名称：便携式 USB PD测试仪；量程：0-20V、0-5A；
支持协议：PD3.0/2.0、PPS、QC4+、QC3.0/2.0、FCP、SCP、AFC、Apple 2.4A、DCP；
全球总代：深圳有电科技有限公司。
POWER-Z KM001 Pro测试仪依旧采用铁盒收纳，测试仪安置在特制的黑色缓冲泡棉内，防止运输时碰撞。
POWER-Z KM001 Pro测试仪依旧为黑金色哑光的 PC 外壳，表面辅以沉金工艺处理，同时贴有一层透明保护膜；正面拥有一块 LCD 数显屏幕，下方印有“POWER-Z”金色字样，右侧为“Z”标识，边角处的螺钉透露出机械风。
POWER-Z KM001 Pro测试仪背面印有简略信息。
POWER-Z KM001 Pro测试仪的 USB-A 公头端口内部胶芯为红色，两侧拥有加宽 PIN 脚设计以及独立 PIN 脚设计。
POWER-Z KM001 Pro 测试仪底部拥有 2*Type-C 和 1*Micro-USB端口；Type-C接口可作为一对 PD 通讯接口，单独使用其中一个可用于测试Type-C数据线/Type-C接口的充电器；Micro-USB 接口则用于测量旧标准的数据线。
POWER-Z KM001 Pro 测试仪顶部拥有三个黑色微动按键以及1*Micro-USB端口；按键分别是菜单键、左界面切换、右界面切换按键；Micro-USB的 HID 通讯端口，配合PC端软件可以实现电压电流实时采样并绘制成动态图表，同时还可以使用这个接口进行固件升级。
POWER-Z KM001 Pro 测试仪尾端为 USB-A 端口，内部胶芯为紫色。
POWER-Z KM001 Pro 测试仪长度约为63.07mm。
POWER-Z KM001 Pro 测试仪宽度约为24.06mm。
POWER-Z KM001 Pro 测试仪厚度约为11.13mm。
POWER-Z KM001 Pro 测试仪重量约为15.6g。
POWER-Z KM001 Pro 测试仪体型方面依旧轻盈小巧。
连接实测
除常规测试充电时的输入输出功率外，也可测试不同充电端口。
使用小米80W帆船无线充、小米67W充电器和原装6A A to C充电线，连接 POWER-Z KM001 Pro 测试仪进行无线充电测试。
将 POWER-Z KM001 Pro 测试仪自带USB-A公头接入充电器的 USB-A 母口内，显示屏通电亮起。
随后在将小米原装 A to C 线材接入 POWER-Z KM001 Pro 测试仪另一侧的 USB-A 母口。
之后线材连接无线充电座的 Type-C 供电端口即可。
正确连接后，可以看到为小米 11 Pro手机正常进行充电。
POWER-Z KM001 Pro 测试仪上显示充电器输出端的功率为12.04V 1.03A 12.44W。

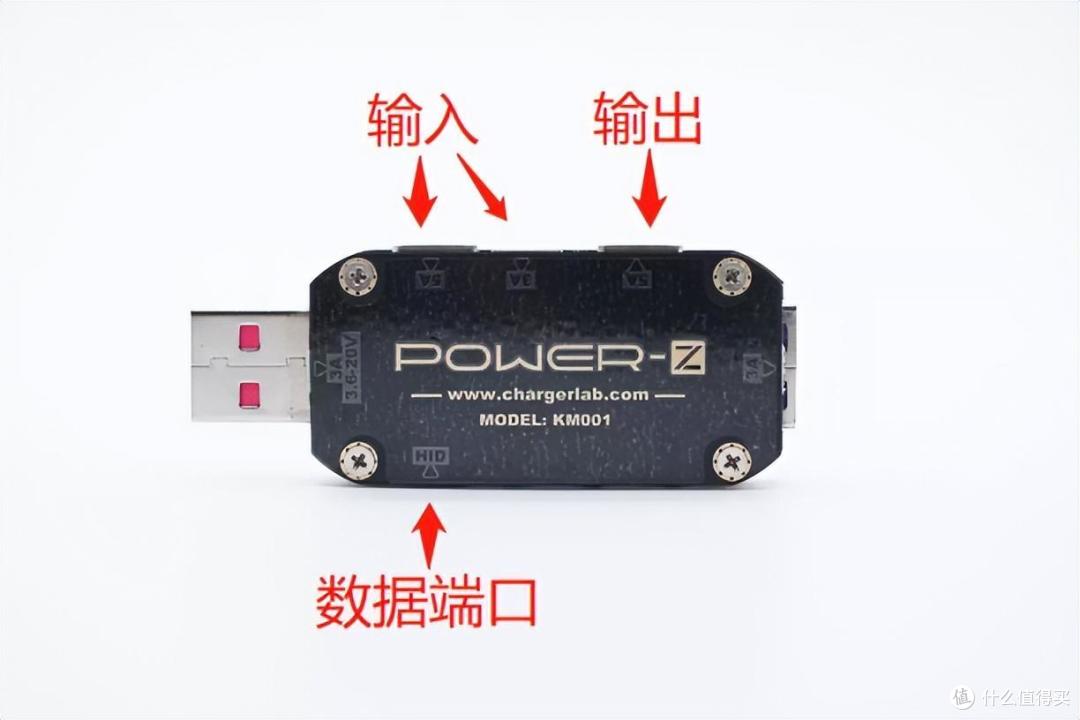

而对于 C to C 线材来说，需将 Type-C 线材一端接入 POWER-Z KM001 Pro 测试仪 的输入接口，即背面拥有（正）三角形标识的接口。
无论是一体式线材的无线充电器或是 C to C 类型的充电器，只需接入 POWER-Z KM001 Pro 测试仪 的输出接口，即背面拥有（倒）三角形标识的接口。
使用苹果原装61W充电器、C to C线材与 MagSafe 充电器，连接 POWER-Z KM001 Pro 测试仪的两个 Type-C接口，进行转接后，可以看到为 iPhone 14手机正常进行充电。
POWER-Z KM001 Pro 测试仪上显示充电器通过线材输入的功率为8.92V 1.07A 9.57W。
上位机检测
搭配的上位机 POWER-Z 软件可以进行实时记录充电曲线，通过 Micro-USB接口连接，导出原始数据分析，电压、电流、功率等、采样率等依旧显示可调。
充电头网总结
以上就是 POWER-Z KM001 Pro 测试仪在无线充的诞生和壮大下也拥有更多的升级和创新，同时也受到了大多数用户、工程师、工厂及品牌的认可，简单直接的功能、简洁的画面和易操作的上位机程序直观，对于发烧友或普通用户来说，同样是十分值得推荐的测试好物之一。
