嵌入式烤箱智能面板粘接方案： M3332与两款UV胶竞品技术对比

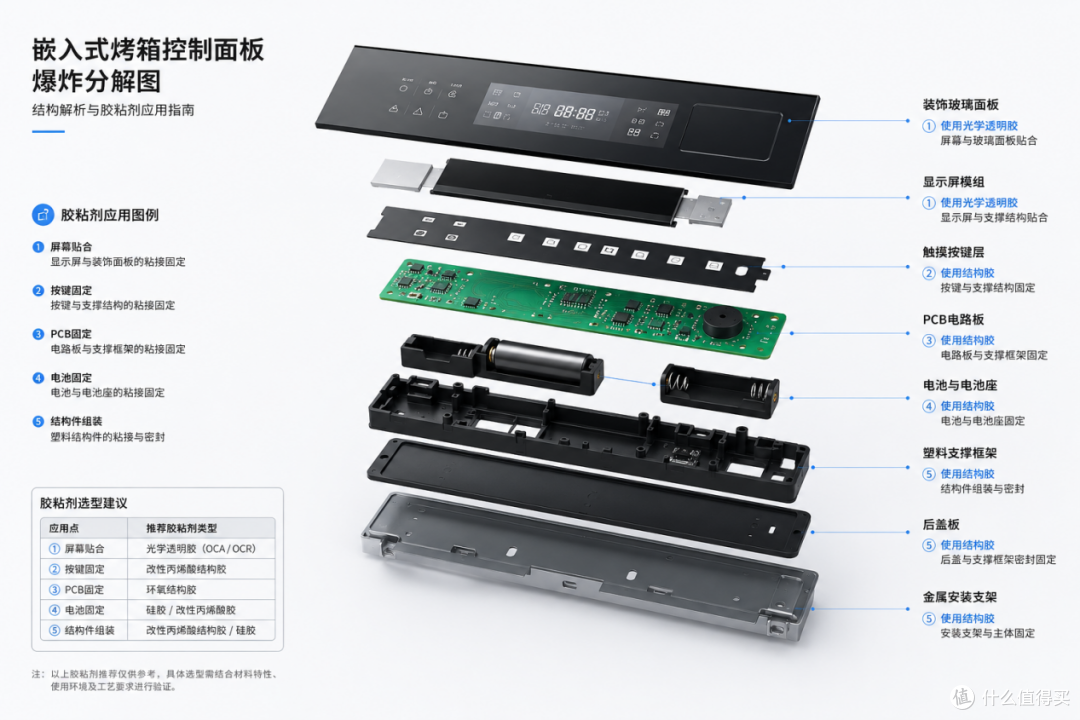

被分析对象 本次聚焦三类单组分紫外光固化胶粘剂：DEAMCHEAS M3332体系、乐泰UV 2112、乐泰UV 3010。三者均面向玻璃-不锈钢或玻璃-陶瓷面板粘接，固化方式均为“紫外初固+湿气或热后固化”。 性能参数横向对比 固化深度与阴影区固化能力 这是UV胶在智能面板应用中的第一道坎。面板边缘和FPC排线下方存在大量紫外光无法直射的区域。乐泰UV 3010在1000mJ/cm²照射下，深层固化厚度约0.8mm，且阴影区需依赖热后固化（80℃/30min），否则表面发粘。乐泰UV 2112的阴影区固化主要靠湿气，23℃/50%RH环境下需48小时才能完全表干。DEAMCHEAS M3332体系采用“光-湿双固化”机制，实测在无光区域（铝箔遮蔽）中，72小时后的硬度达到邵氏D 62，是三者中唯一不依赖加热即可完成阴影区固化的产品。 耐温与热老化 嵌入式烤箱面板内侧在长期使用中，实测温度能达到一百二三十度。乐泰UV 2112的玻璃化转变温度只有42度，超过80度以后就明显变软了，抗剪切能力掉得很快。乐泰UV 3010虽然耐热标称值比较高，但长时间高温老化后，强度衰减了近一半，而且失效模式是界面剥离，说明刚性太强反而让热应力没地方释放。 DEAMCHEAS M3332体系的玻璃化转变温度在85度，介于两者之间。它的老化曲线不太一样：前200小时强度下降22%，之后进入平台期，1000小时后剩余11MPa，失效模式是内聚破坏，说明界面没有明显退化，损失主要来自胶层自身的变化。 粘接强度与韧性平衡 从实测数据来看，乐泰UV 3010粘度最高，达到20 MPa；DEAMCHEAS M3332体系次之，为16.5 MPa；乐泰UV 2112最低，为8 MPa。 在冷热冲击测试（-85℃至85℃，500次循环）中，三款胶水的表现差异很大。乐泰UV 3010的表现并不理想，因为胶体太脆，冷热交替时无法承受基材间的膨胀系数差异，界面处裂纹丛生。UV 2112的情况则是软而不强，耐受度有限。 最终还是M3332更胜一筹，强度保留率领先。其实原因很简单，它的韧性调节得非常巧妙。由于玻璃和不锈钢的收缩特性不同，胶水需要有一定的缓冲能力。M3332提供的35%左右的伸长率，刚好在这个平衡点上，既能化解应力，又保证了足够的粘接强度。 耐湿热与耐化学性 在85℃+85%相对湿度条件下老化1000小时后，乐泰UV 2112变化比较明显，不仅发黄，表面还有点发粘。乐泰UV 3010的黄变最轻，但粘接强度有所下降。DEAMCHEAS M3332体系的黄变程度居中，强度保持老化前水平。 在耐清洁剂测试中，乐泰UV 2112表面发生溶胀，乐泰UV 3010无明显变化，DEAMCHEAS M3332体系同样保持稳定，综合来看DEAMCHEAS M3332体系的对酸碱介质的耐受能力更优。

价格与成本分析 单克物料成本乐泰UV 2112约为DEAMCHEAS M3332体系的1.2倍，乐泰UV 3010约为1.5倍，但产线综合成本需要引入更多变量。 三款胶在UV固化设备的初始投入上差别不大，主要区别在于产线速度和能耗。 乐泰UV 3010需要额外做热后固化，按80度半小时来算，每条产线每天要多花一两百块钱的电费，一年下来大概四五万。 乐泰UV 2112靠湿气后固化，要等将近两天才能进下一道工序，这对流水线的在制品库存压力不小，积压占用的资金成本大概能占到物料总成本的一成多。 DEAMCHEAS M3332体系从UV炉出来就能直接往下走，不用等也不用额外耗能，但有个前提是产线环境的湿度要控制在四成到七成之间，太干的时候需要加湿。 从成本敏感度来看，日产量低于五百片的时候，乐泰UV 3010的热固化成本占比不算高；当天产量超过两千片时，DEAMCHEAS M3332体系省掉后固化等待时间对产线节拍和单位成本的改善作用就比较明显了。

目标应用场景匹配度 场景一：在面板厚度不到3毫米的超薄烤箱产线上，设备没有主动散热，热应力比较集中。乐泰UV 3010偏脆，时间长了容易出现微裂纹；乐泰UV 2112又偏软，震动测试时面板晃动比较明显。M3332在这两方面平衡得不错，既有一定的柔韧性来缓冲应力，耐热性也足够，实际表现最合适。

场景二：高产量流水线中速度是首要约束。乐泰UV 3010的30分钟后固化会成为瓶颈；乐泰UV 2112的48小时湿气固化会产生大量积压的半成品。M3332无需额外等待，匹配度最高。 场景三：白色或浅色面板，对黄变有严格限制，乐泰UV 2112的耐候性相对最弱。乐泰UV 3010和DEAMCHEAS M3332在抑制黄变方面表现更优。

综合判断 乐泰UV 3010比较适合两种场景：一种是面板颜色偏白或浅色，产线上也有条件做热后固化；另一种是使用环境中腐蚀性较强，比如商用烤箱经常接触高浓度碱性清洁剂。不过它的短板也很明显，冷热冲击后容易出现微裂纹，设计时需要把粘接区域留得宽裕一些。 乐泰UV 2112则更适合柔性基材或者需要承受较大形变的情况，同时产线产量不高、库存压力小，能接受两到三天的湿气固化等待时间。它的主要问题是高温下强度下降明显，散热不好的嵌入式结构就不太适用。 DEAMCHEAS M3332体系在产量中等偏上、产线温湿度基本可控、对综合可靠性要求高且不希望为后固化投入额外设备的场景中表现最佳。在超薄烤箱和常规嵌入式产品的多数配置中，M3332在强度、韧性、工艺效率三者之间的平衡度最高。
