Alpha 28 亚30%客制化机械键盘打样小结

创作立场声明：纯手工码字，自费制作，没有任何商业宣传目的。

前言

各位观众老爷们大家好哇，上回说到做完Gherkin30直列键盘以后，又一款来自国外30%键盘设计Alpha28成功吸引了我的眼球 。根据该设计的作者描述，它实际上是作者为了完成朋友“做一把比Gherkin30更少键位 ”的挑战而发起的设计。我决定复制这把键盘的主要原因来自自己客观的打字需求，全直列的10*3设计在使用中我很难实现第三排字母的肌肉记忆 ，这把Alpha28成为了我的新机会。

准备工作

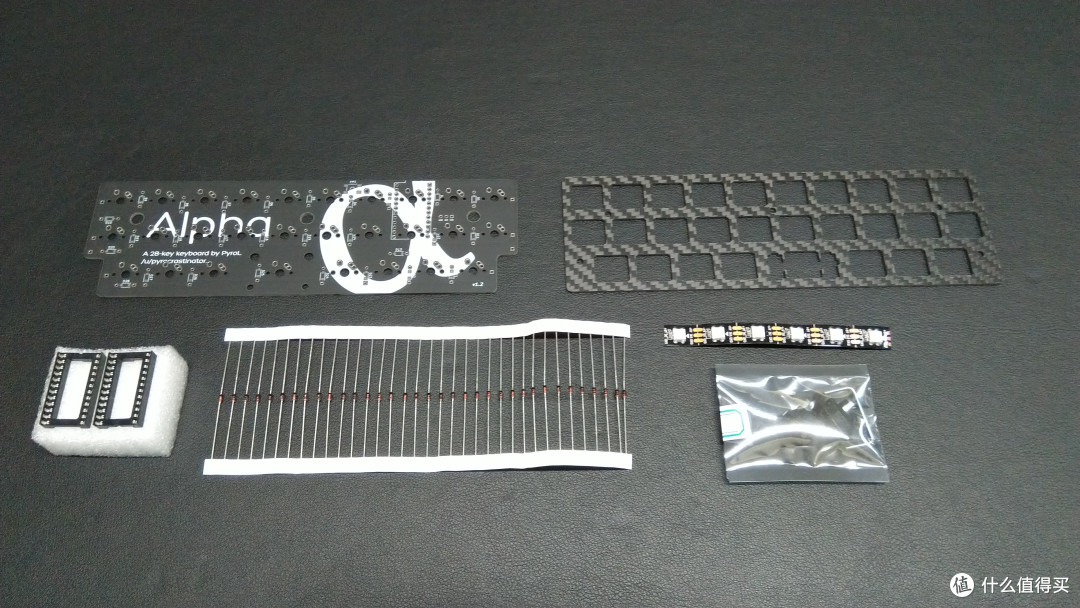

与Gherkin类似，这把Alpha28的主要零部件包括：

1. 一张以直插元器件为主要对象的PCB主板。我使用了原作者的固有设计没有任何改动，PCB版本号为最新的v1.2，新版本的PCB做了很多有益的改进，包括同时支持直插型1N4148二极管和贴片型LL4148二极管，支持贴片式的4脚复位开关，更加合理的LED背光灯带引脚顺序等。

2. 轴体定位板。作者提供了定位板和可选底板的ai和svg图纸，我选择了使用1.5mm斜纹碳纤维板进行加工，获得结实美观的轴体定位板。值得注意的是，这把Alpha28有一颗2U按键，需要搭配卫星轴进行使用，尽管PCB上留有卫星轴塑料件的脚位，但是使用无脚卫星轴套件也是完全OK的，尤其是你希望在PCB板后面安装LED灯带的时候。

3. 主控板。依旧是Arduino Pro Micro，注意必须是QFN封装Atmega32U4MU，Micro USB接口的那款，其余的变形板插座宽度都不合适。




打样经历

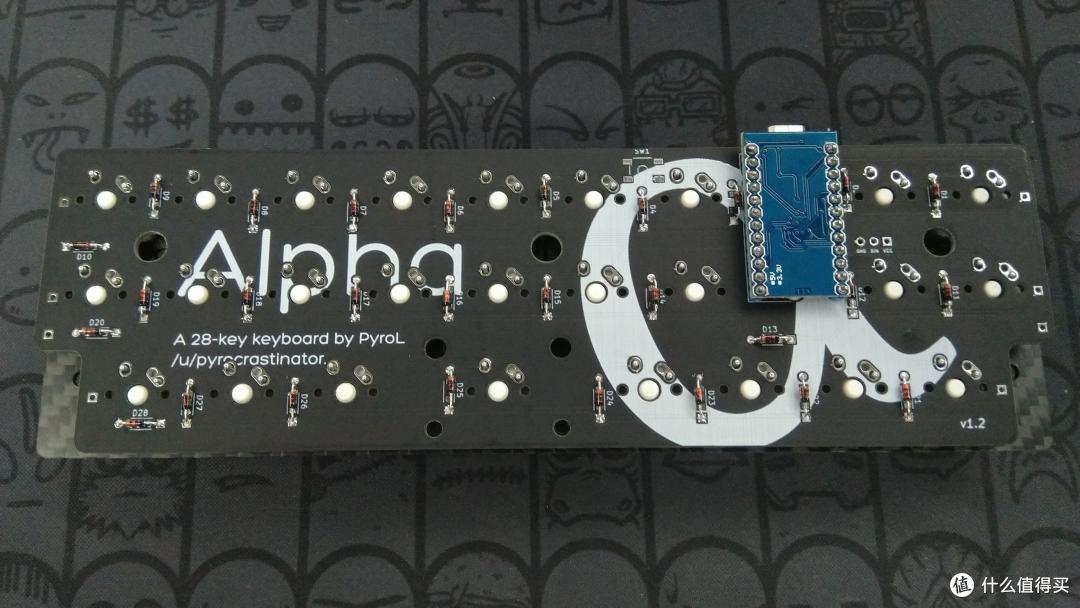

首先完成PCB板上28枚二极管的焊接，我由于手头有很多1N4148的盈余，所以继续使用之，大家可以自由选择贴片型的LL4148，对应的焊盘就在图中1N4148的下方。贴片型4脚重置开关（图中PCB上边缘中央SW1）我并没有使用，因为主控板已经实现烧录了固件。在焊接好安装主控需要的DIP24宽体插座后，PCB上的焊接基本进入尾声，可以可以根据实际需要选择焊接LED引脚口和安装灯带，如下图所示。

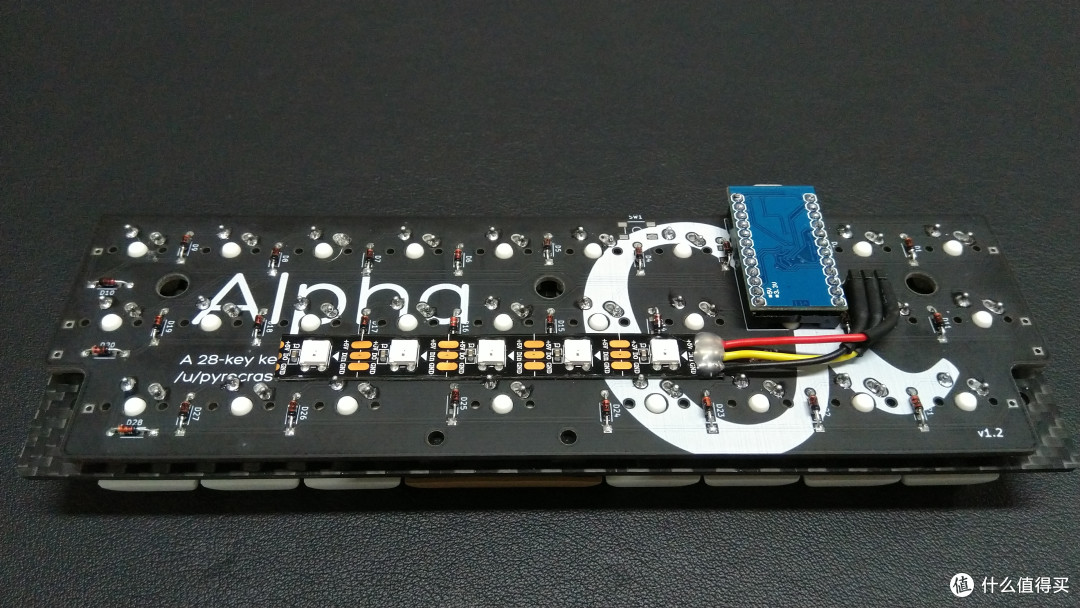

灯带方面我建议购买5mm的窄体WS2812B灯带，作者这里还是因为手头盈余的关系，使用了10mm的正常宽度灯带，实际使用中为了避免粘贴到PCB背面的灯带与主PCB原件（主要是二极管）可能的短路，利用1mm厚的3M双面胶带托起了灯带达到隔离的效果，如果使用5mm宽度灯带就会安心很多。同时需要注意灯带会遮挡2U键位卫星轴的脚位，所以LED灯带和卫星轴的种类之间要合理搭配。官方的默认固件设定有五颗LED灯，所以我选了60灯每米的灯带，这样灯带大体上安装在PCB板的中央位置，比较对称。灯带和PCB之间的3根线路（VCC/DATA/GND）的安装主要以简洁稳妥为目的，使用了热塑管和热熔胶进行各自位置的绝缘，其中有条件的建议使用热风枪对热熔胶进行回流，这样视觉效果比较舒服。

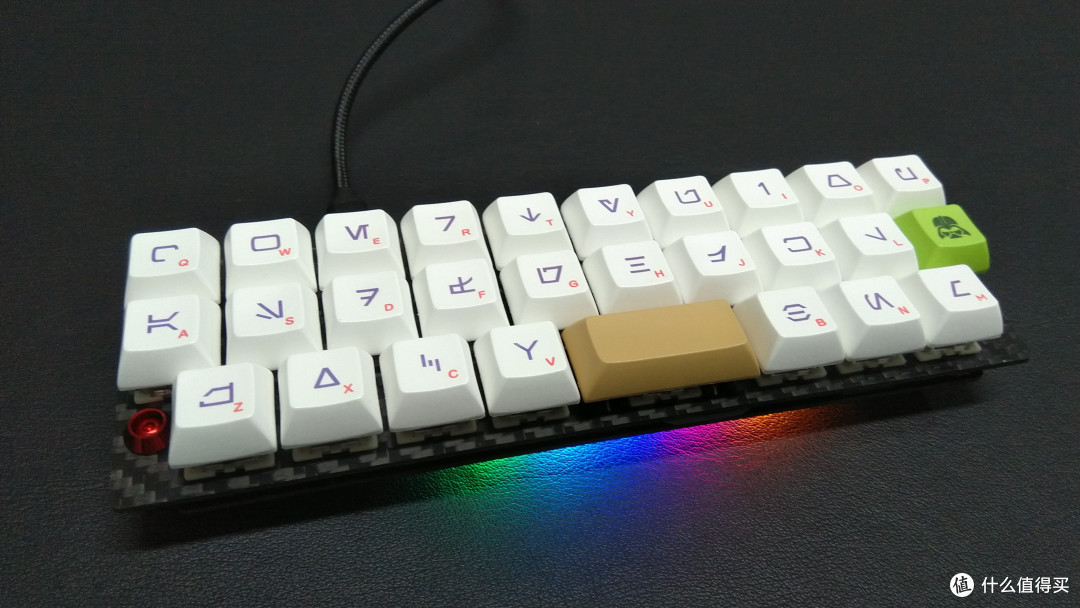

这里先放出一张LED灯带的效果演示，实际中固件支持切换的背光种类和风格有很多，从单色常亮到呼吸灯，流光灯效一应俱全，建议自己尝试。我因为后面做外壳的缘故，最后没有继续使用背光灯带。

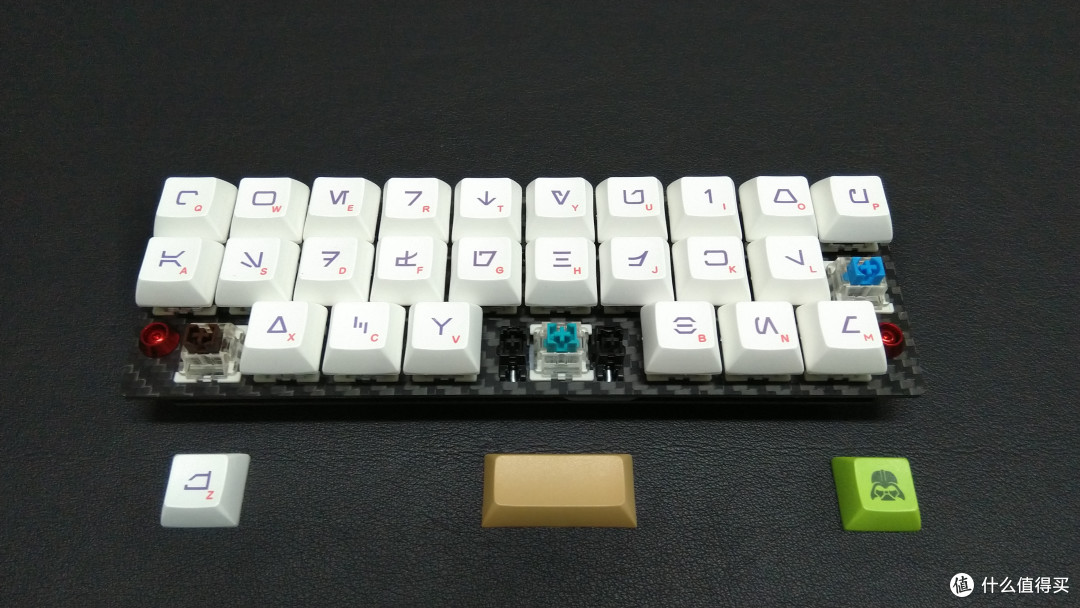

在正面轴体的选择上，我还是继续使用带套管的高特防尘轴，在普通键位上使用茶轴，在2U大键上使用重青手感的绿轴，在2处涉及键位层间切换的键位上使用青轴，打字时通过声音反馈提醒自己当前的层次情况，实际效果不错。两边的固定螺丝，我选择了阳极氧化的航模铝制M3螺丝和配套的杯头，给空白的定位板暴露区域提供一些点缀。

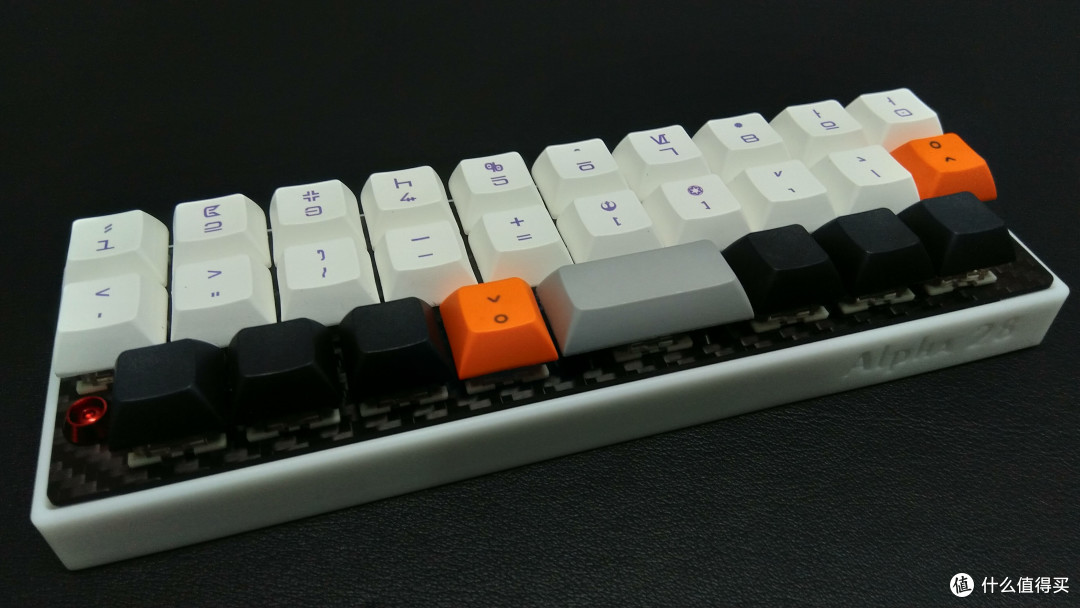

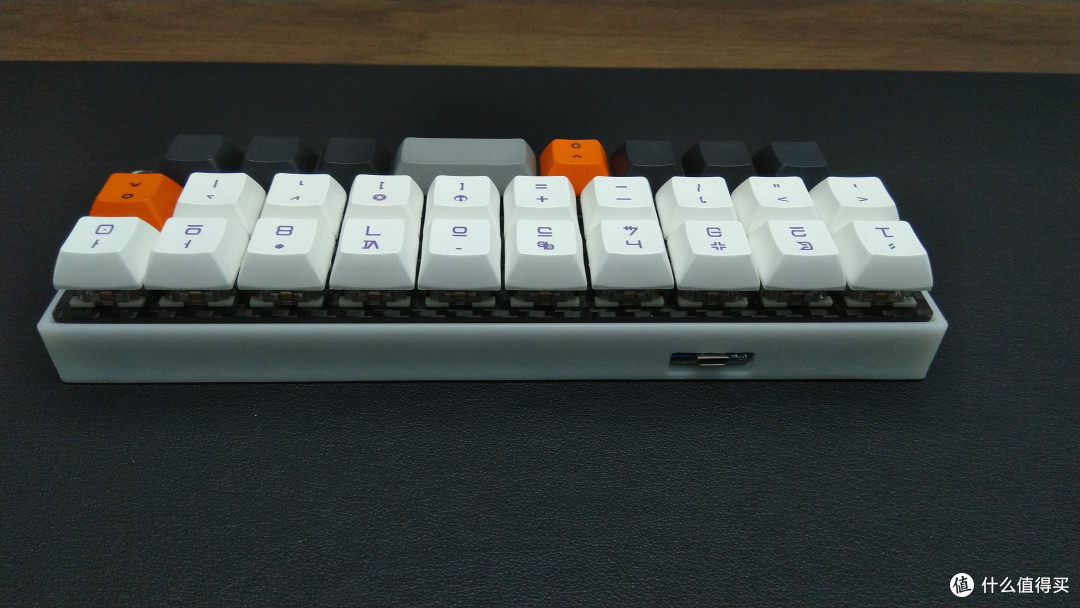

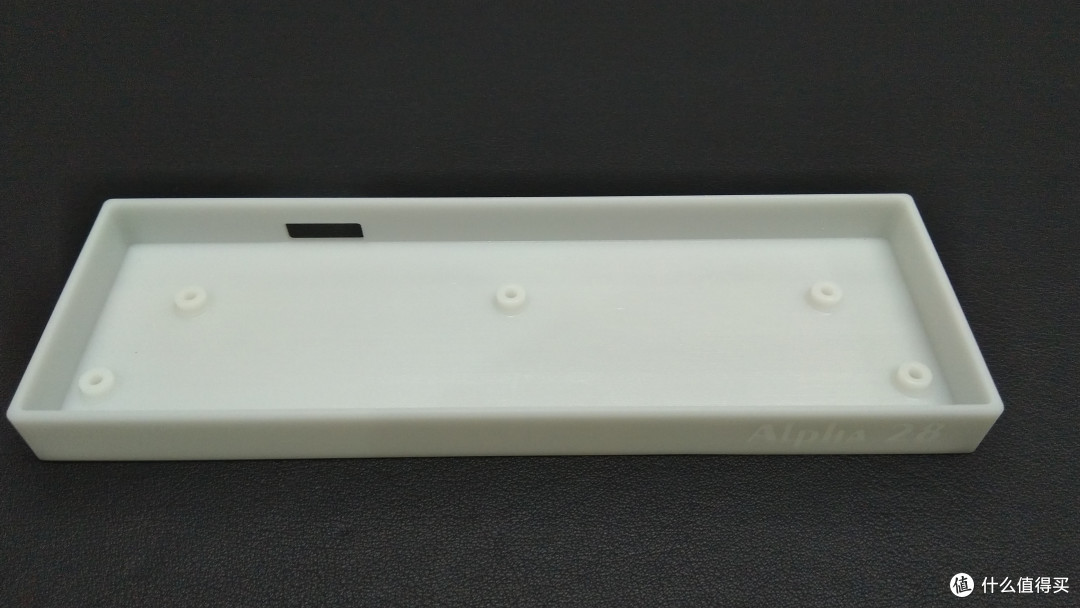

外壳方面，我使用FreeCAD设计了配套的壳体，在未来工厂上以SLA光敏树脂为原料进行了打印，处于美观的考虑在壳体的侧面做了Alpha28的镂刻文字，致敬原作者。主控板的USB出口侧出于保险，没有做特别激进的异形开口，其实是可以做类似尝试的。

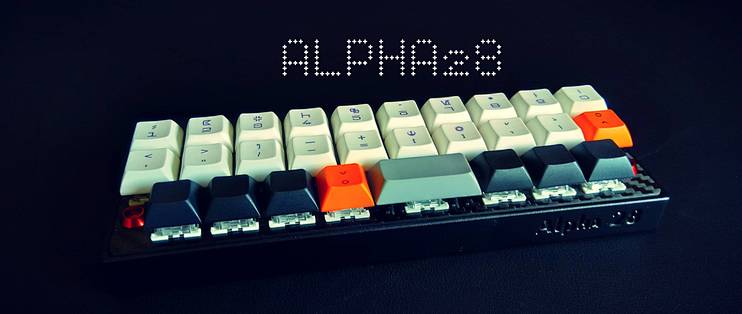

实际的装配也非常顺利，没有踩坑 。SLA树脂做外壳最大的问题有两点，其一是热变形温度很低，这个日常使用要注意，其二是容易变黄，这个可以靠喷漆解决。我利用的是三和自喷漆亚光黑+哑光油，没有使用水补土或者白色底漆，实际的效果也是很好的，最终就有了各位在封面中看到的图。

使用感受

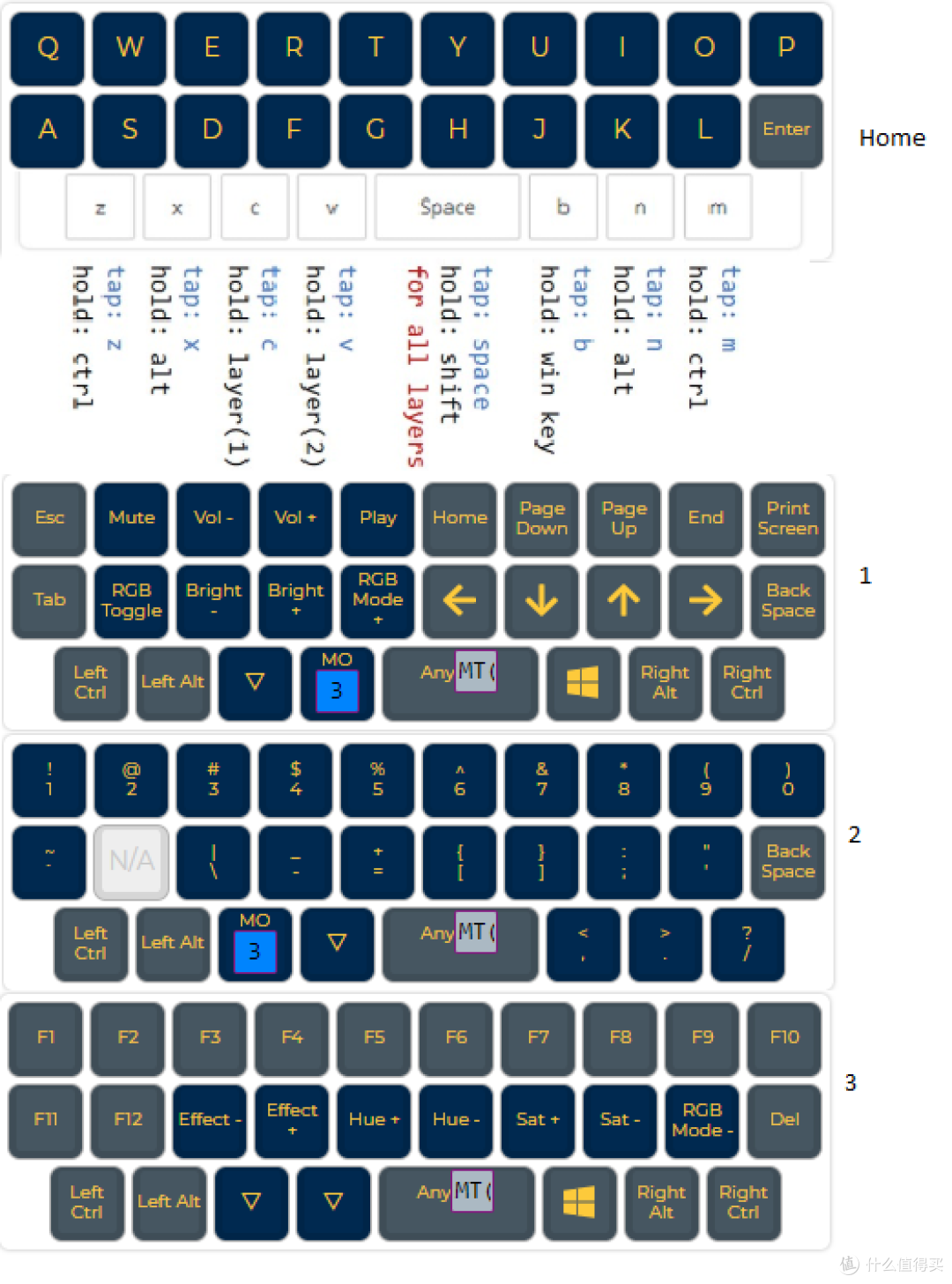

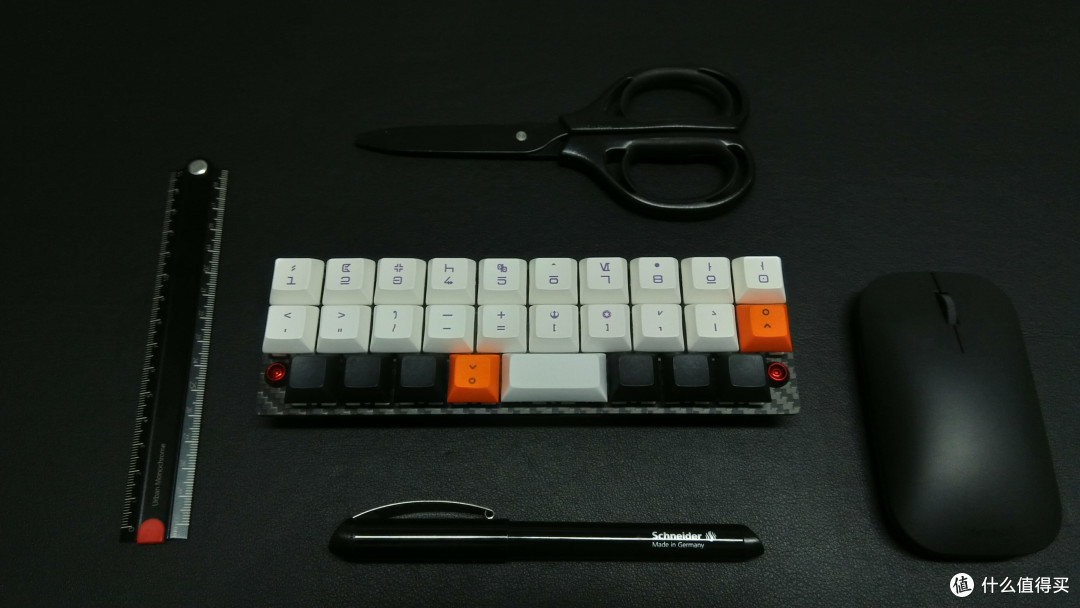

键位方面我借鉴的是外网网友如上图的推荐，因为我本人日常主要工作集中在汇编代码的优化，所以打字量不大，主要是英文字母+数字+有限的几种符号的使用，所以28键的使用体验和40甚至60配列都很接近，唯一需要适应的是BNM三个字母的整体右移。由于28配列非常的小巧，整机尺寸20cm*6.5cm，配合平板，Surface或者手机都是可行的，我出差用过3次，运行稳定，打字稳定，稳如poi 。经常有朋友问我：What's the point? 我告诉他，30配列并不是玩具和纯粹的兴趣爱好，而是一个视觉听觉触觉上都不错的生产力工具。

感谢大家的关注，如果觉得有意思请为我点个赞哦 打赏神马的无所谓啦，希望能通过不断更新客制键盘的手工打造经历认识到更多同好，另外想自己做一把的老爷们，可以去闲鱼上搜索alpha28找到我剩余的套件，原价出让。置于下一步的计划，本来我是想复刻霓虹国网友一把没有开源的NOMU30，但是应小伙伴的要求，我准备改进一版Alpha28的PCB，把主控整合到主PCB上，再看看蓝牙模块怎么融合，所以下一次的更新将是俺自己的Alpha28改 ，欢迎关注。
