拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD

2020-01-10 18:02:02 5点赞 5收藏 2评论

现如今二合一移动电源越来也受消费者的欢迎,无事时可当充电器使用,出门在外又可以拿来当应急电源,可以说非常灵活方便。正因如此很多商家品牌纷纷推出自己的二合一移动电源产品,aigo爱国者便是其中之一。

最近充电头网拿到aigo爱国者新推出的一款二合一移动电源AC500PD,这款产品内置5000mAh的电池容量,即便是加入了AC充电功能,移动电源整体体积仍然非常小巧,非常适合出门携带。下面我们就对这款产品进行拆解,看看里面用料如何。

一、aigo爱国者5000mAh二合一移动电源外观


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


产品采用白色纸质包装盒,正面印有“aigo”品牌logo以及产品简图,设计风格简约。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


包装内含:二合一移动电源、英规插脚、欧规插脚、产品使用说明书、产品合格证。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD

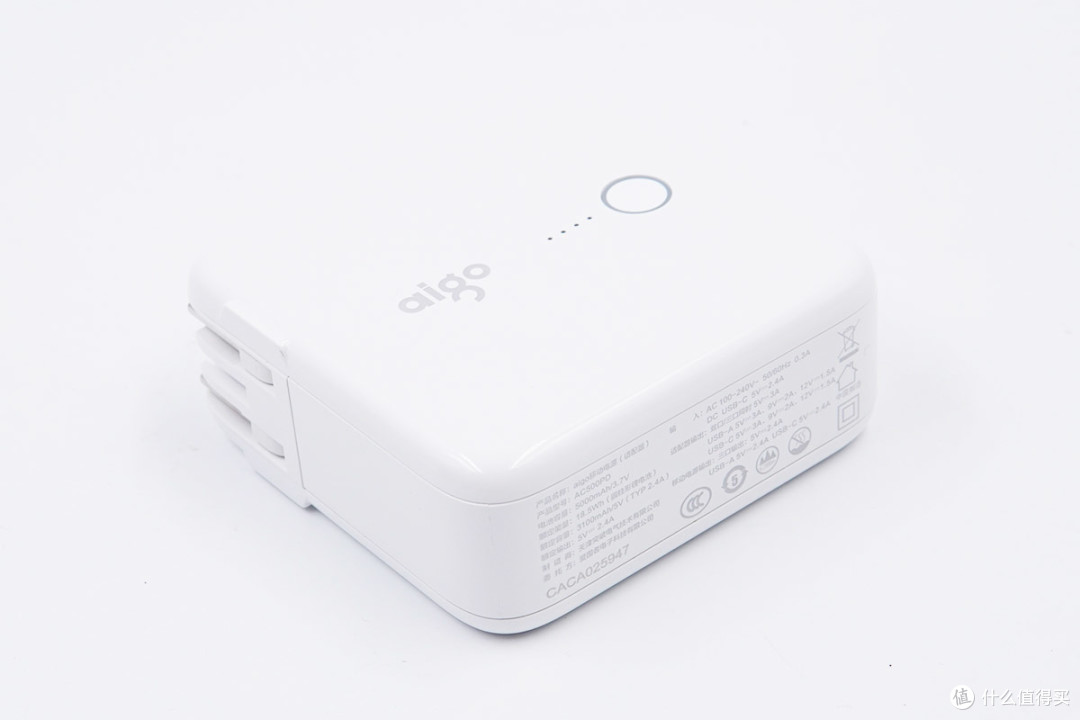

这款二合一移动电源机身壳正背面为亮面烤漆处理工艺,侧面磨砂处理,机身壳正面印有“aigo”品牌logo,并配有LED电量指示灯和电源开关键,电源键外围有导光圈,工作时亮蓝光。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


整个机身各面之间均为光滑弧面过渡,不硌手。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


机身侧面配备2A1C三个接口,USB-A接口橘红色胶芯,USB-C接口黑色胶芯不漏铜。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


产品自身还配备有一个可折叠国标插脚,可方便携带出门同时又不会刮伤背包里的其他电子产品。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


附带的欧规或英规插脚安装也十分方便,随换随用,可轻松应对外出旅行时插脚对不上的尴尬处境。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD

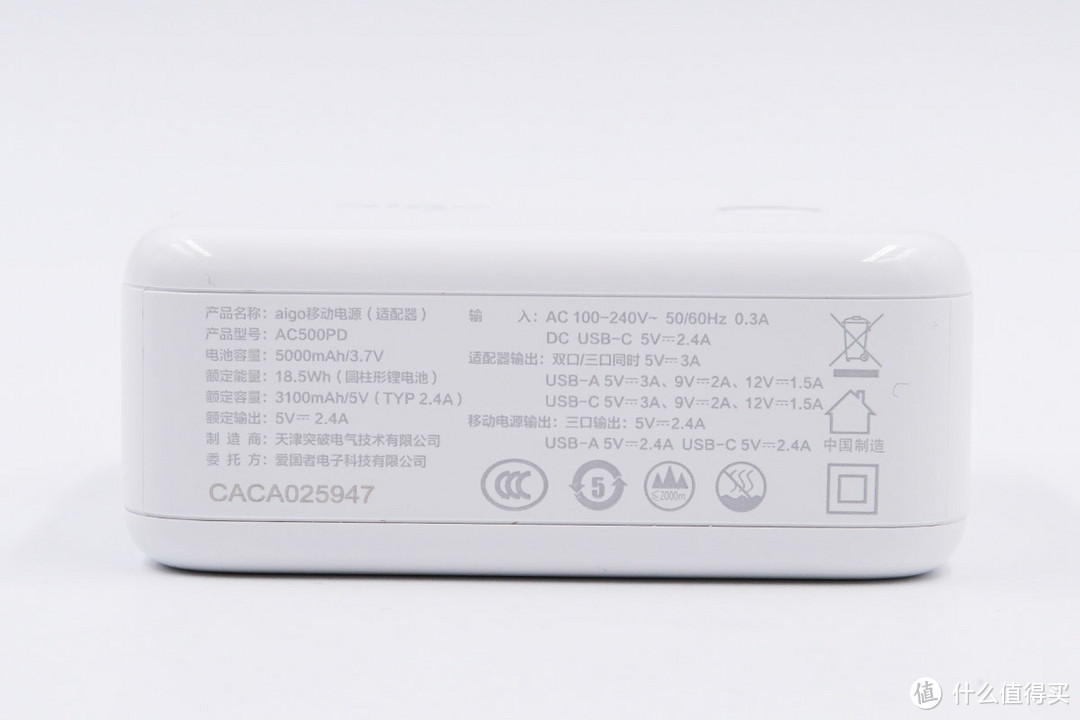

机身壳底面印有产品信息

名称:aigo爱国者移动电源(适配器)

产品型号:AC500PD

电池容量:5000mAh/3.7V

额定能量:18.5Wh(圆柱形锂电池

额定容量:3100mAh/5V(TYP 2.4A)

额定输出:5V/2.4A

输入:AC 100V-240V~50/60Hz 0.3A

DC  USB-C 5V/2.4A

适配器输出:双口/三口同时  5V/3A

USB-A:5V/3A、9V/2A、12V/1.5A

USB-C:5V/3A、9V/2A、12V/1.5A

移动电源输出:三口输出  5V/2.4A

USB-A:5V/2.4A

USB-C:5V/2.4A

制造商:天津突破电气技术有限公司

产品已经通过了3C认证。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


和苹果61W充电器大小比较,体积相当。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


厚度要比一元硬币直径大一些。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


产品净重187g。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


使用ChargerLAB POWER-Z KT001检测两个USB-A口的输出协议,发现当移动电源使用自身插头充电时,两个USB-A接口都支持Apple 2.4A和USB-DCP协议,以及QC2.0、QC3.0、Samsung-AFC和Huawei-FCP多个快充协议。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议,显示支持USB-DCP协议,此外没有检测到其它协议。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


除此之外,USB-C接口的PDO报文显示其支持USB PD2.0快充标准,并具备5V/2.4A、9V/2A、12V/1.5A、三组固定电压档位。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


当移动电源使用内置电池进行供电时,ChargerLAB POWER-Z KT001检测到两个USB-A接口的输出协议转变为仅支持Apple 2.4A和USB-DCP协议,没有检测到其它快充协议。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


此时使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议,显示支持USB-DCP协议,此外没有检测到其它协议。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


而其PDO报文显示支持USB PD2.0快充标准,并具备5V/2.4A一组固定电压档位。

二、aigo爱国者5000mAh二合一移动电源拆解


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


沿着机身接缝将机身壳拆开,可以看到两颗18650电池有塑料框架固定。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


机身外壳采用的是卡扣封装固定方式,AC输入导线一端焊接在弹片上。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


插脚使用三颗螺丝和白色塑料板进行封装,转轴处有蓝色润滑脂。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


PCB板通过螺丝固定在另一半机身壳上,上面的变压器以及周围的元器件打胶进行固定,电芯上覆盖有一块黑色塑料框架进行固定保护。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


将PCB板拆下,先来看看背面上芯片的信息。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD

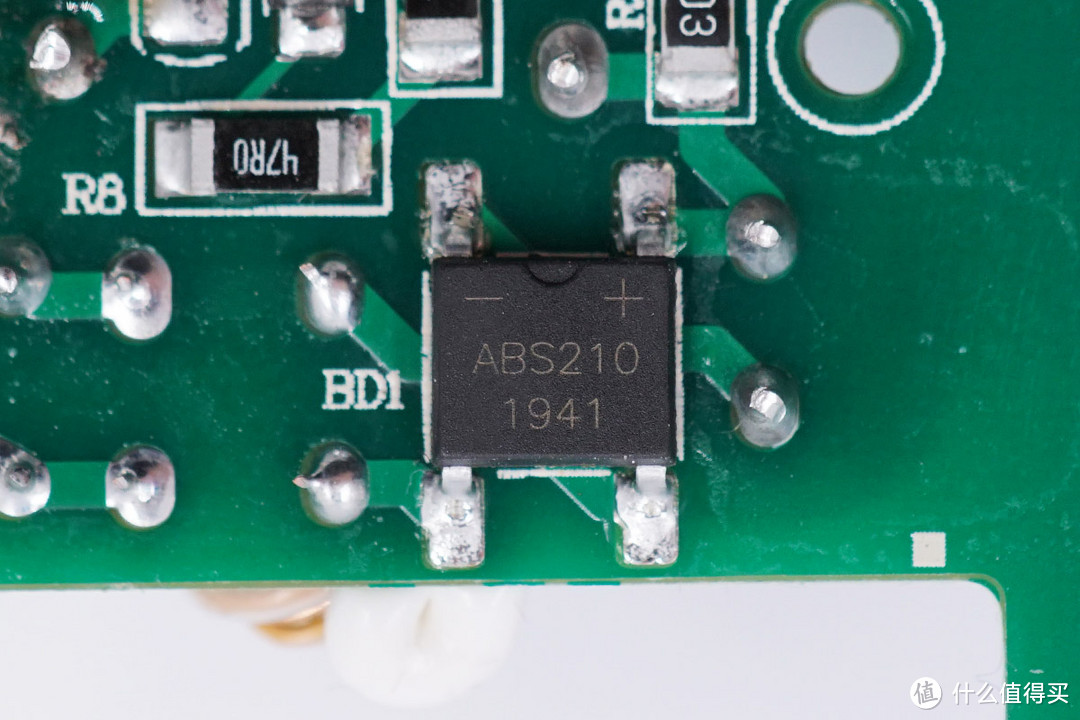

输入端ABS210整流桥。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


来自PI的主控芯片SC1548C,内置反激式控制器、初级开关管,以及次级测检测和同步整流控制器,此外还带有HIPOT隔离保护的集成反馈链路,集成度非常高。使用时无需搭配光耦,内建多重保护功能。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD

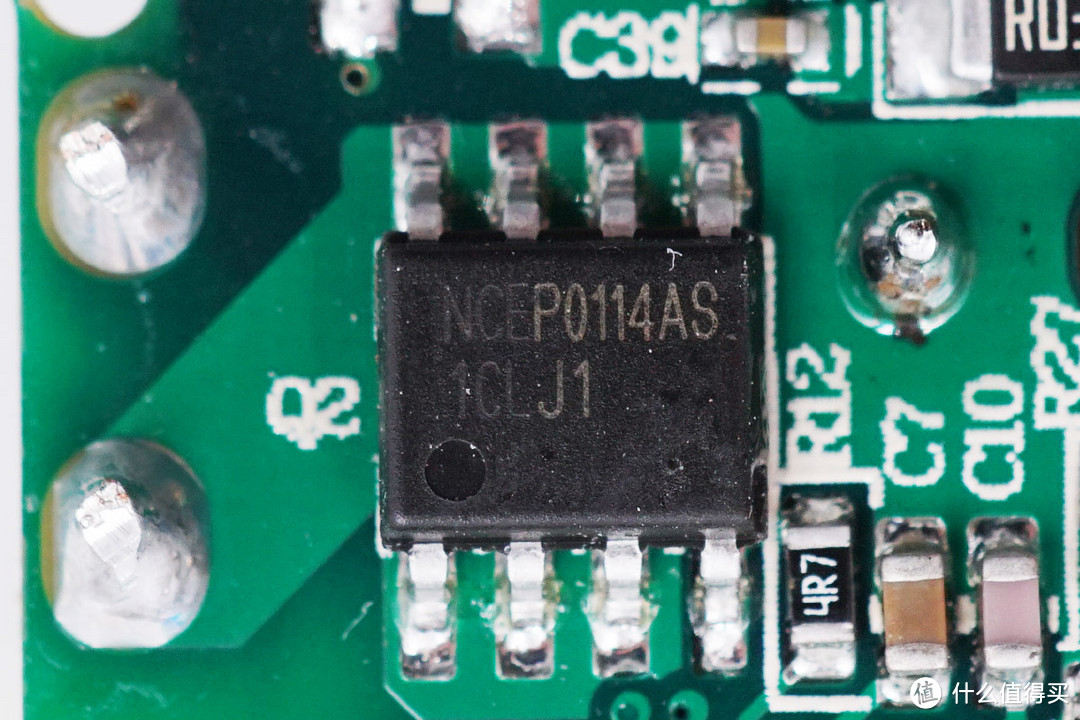

Ncepower新功率次级同步整流MOS NCEP0114AS,NMOS。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


NCEP0114AS资料信息。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


Fitipower天钰的两颗次级协议IC,FP6601Q,用于两个端口的快充识别。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD

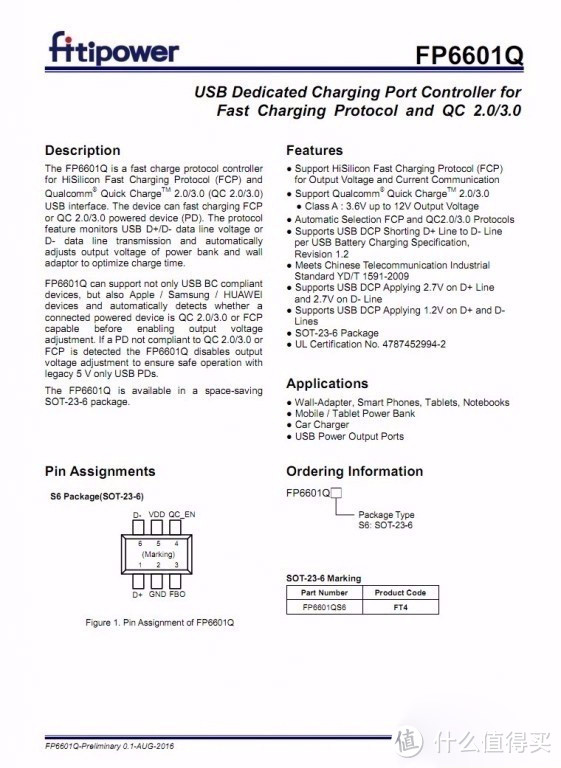

FP6601Q详细资料。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


丝印FC98的单片机。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


丝印1DFD。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


MPS MP2696A 一体化电池管理芯片。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


苏州XYsemi赛芯微XB8608A 一体化低内阻锂电保护IC。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


XB8608A 资料信息。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


1R0合金电感,用于升降压,边缘打胶固定。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


电源开关键特写,贴片焊接,周围分布4颗LED指示灯。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


两颗电芯正极通过焊片点焊进行连接,并且正确贴有青稞绝缘纸进行绝缘,两颗电芯下端的空隙处注胶进行固定。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


负极同样是焊片点焊连接以及注胶进行固定。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD

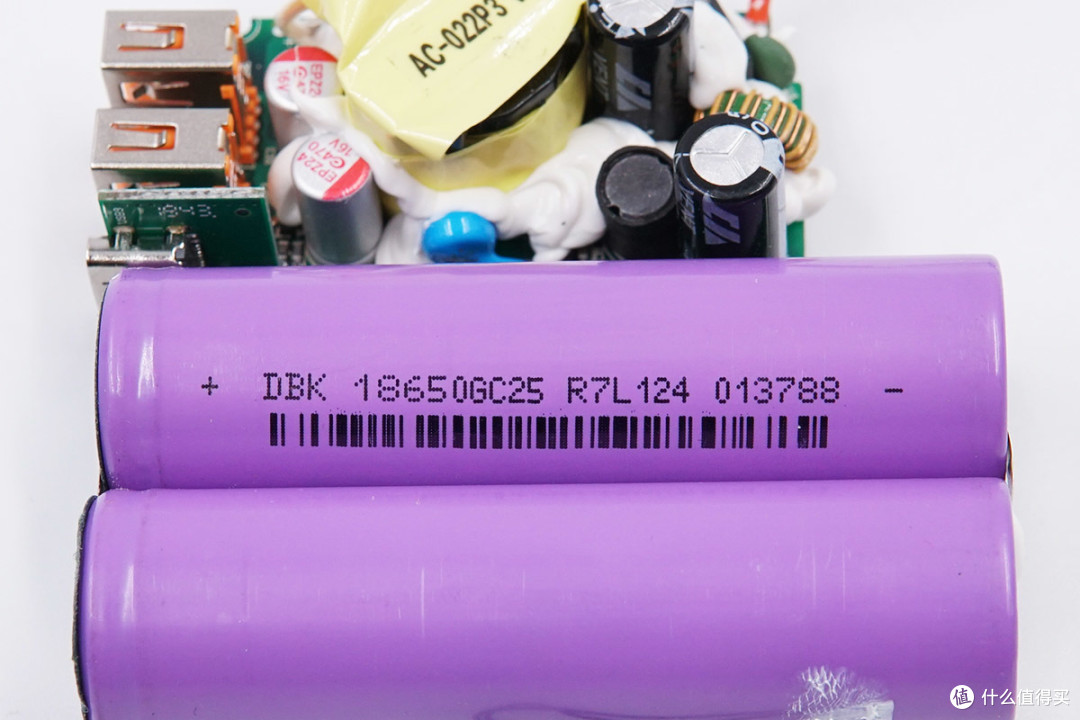

拆掉塑料外壳,电芯上印有信息,DBK 18650电芯。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


电芯配有热敏电阻用于监测温度,末端打胶固定。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


内置充电器的电容、共模电感、变压器和固态电容等元器件上均有打胶进行固定。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


NTC浪涌抑制电阻,用于抑制上电浪涌电流。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


延时保险丝,规格为2A 250V。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


共模电感特写,用于滤除EMI干扰。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


工字电感特写,外套热缩管。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


初级滤波电解电容,规格为15μF 400V。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


另一颗初级滤波电解电容,规格同样是15μF 400V。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


变压器特写,上面贴有信息标签。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD

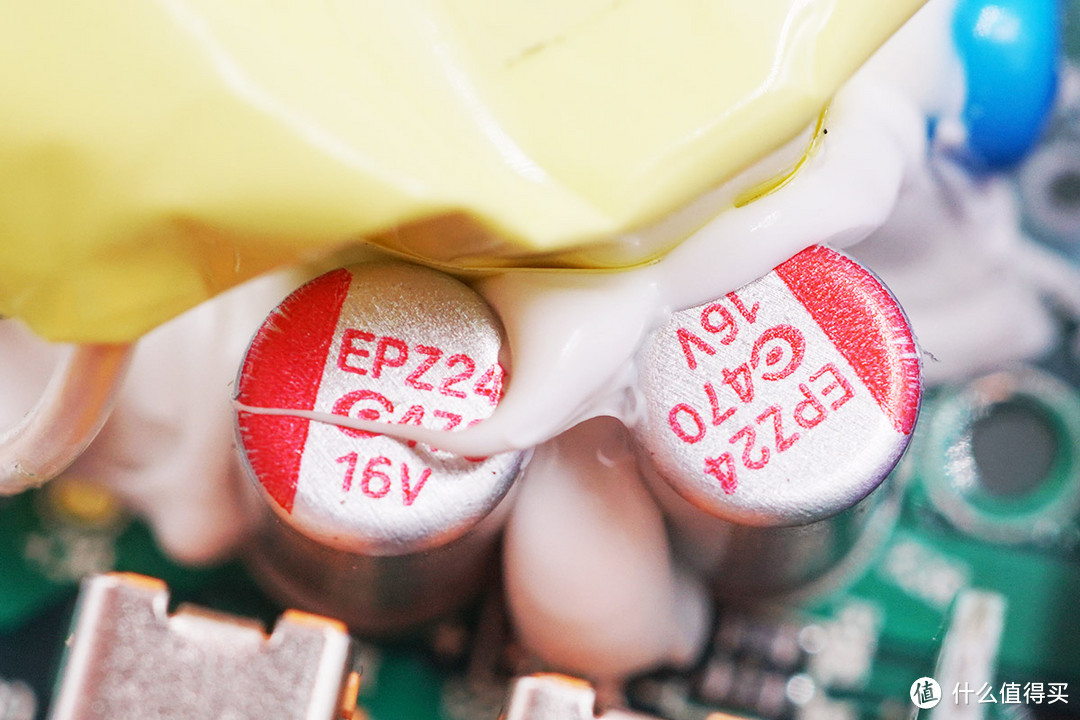

输出滤波固态电容特写,两颗规格均为470μF 16V。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


一颗输出抗干扰蓝色Y电容,STE 松田电子。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


USB-A和USB-C母座特写。


拆解报告:aigo爱国者5000mAh二合一移动电源AC500PD


全部拆解完毕,来张全家福。

充电头网拆解总结

aigo爱国者这款二合一移动电源表面光滑机身圆润,自身配备可折叠国标插脚,同时又能组装其它规格的插脚,内置5000mAh电池电容整体却十分小巧便携,可以说专为外出旅行设计。A口支持QC2.0/3.0、Samsung-AFC和Huawei-FCP多个快充协议,C口支持USB PD2.0快充标准,并具备5/9/12V三组固定电压档位。不仅可以给手机等进行快充,同时又支持小电流充电模式,使蓝牙耳机智能手环等也能得到更快更好的充电体验。

充电头网通过拆解发现,这款产品里面采用了PI高度集成的主控芯片SC1548C、新功率的次级同步整流MOS NCEP0114AS以及天钰次级协议IC;移动电源电路方面采用了MPS的充放电方案,赛芯微XB8608A等,锂电池则采用DBK的18650电芯,用料扎实。此外电芯有塑料壳进行保护,PCB板上多处打胶,内部稳定性有保证。
