旧款旗舰不支持PCIe4.0？那就来一块PCIe3.0 x8的固态试试！

创作立场声明：X299的固态也能跑上5GB/s，旗舰依旧是旗舰

本文仅基于作者帮助朋友，对其未支持PCIe4.0的旗舰级处理器与主板原系统升级，使用WD_BLACK AN1500达到媲美甚至超过市面上现有PCIe4.0固态实际使用效果的相关测试，所以本期文章中您将看到：

• WD_BLACK AN1500使用体验

• 适用平台兼容列表

1.科普时间：固态硬盘类型

固态硬盘的物理接口基本就这四种：SATA接口、mSATA接口、M.2接口（SATA与PCIE协议）和PCIe接口。

SATA接口

SATA是Serial ATA的缩写，即串行ATA接口。最高级别的SATA3.0也仅有6.0Gbps的带宽，除去损耗这些SATA接口的固态也仅仅是能达到550MB/S的传输速度，SATA 2.0下更是只有300MB/s的速度。

mSATA接口

mSATA接口全程是mini-SATA接口，当初是为了给笔记本/工控机这类内部空间紧张的设备提供SSD设备制定的。其总线、协议和传输速度均与SATA3.0别无二致，虽然在物理上，其接口与网卡的mini-PCI-E是一致的，也分为半高全高两种大小。但相应的引脚定义是不同的，一般不能通用（个别笔记本可复用），贸然乱插开机可能造成设备损坏。一定要详细确认主板上的丝印标注、他人经验或者笔记本使用手册中的描述。

M.2接口

M.2是Intel推出的替代MSATA新款接口规范，也就是我们以前经常提到的NGFF，英文全称为：Next Generation Form Factor。M.2接口固态硬盘主要优势在于体积相比传统的SATA3.0、MSATA更小，并且读取速度更快，对于一些移动设备兼容性更好。按硬盘的接口分为M key接口和B&M key接口，按插槽分为SOCKET 2（B key插槽）与SOCKET3（M key插槽）。

而M key& B key接口的固态可以兼容两种插槽，SOCKET 2（B key插槽）支持PCI-E x2总线和SATA总线。其中PCI-E x2总线理论速度能达到虽然很高，但是相较于x4的总线还是损失一半的速度，SATA总线理论速度能达到600MB/s。而M key& B key接口的固态可以兼容两种插槽，SOCKET 2（B key插槽）支持PCI-E x2总线和SATA总线。其中PCI-E x2总线速度能达到1000MB/s，SATA总线速度能达到600MB/s。

PCIe接口

在NVMe标准还没有产生之时，为了突破mSATA的带宽瓶颈，PCIe规格的固态应运而生，但在当时主要还是x4规格。随着NVMe标准的产生和PCIe标准的更新，我们常见的M.2固态成为了装机主流。AMD在Zen2时代开启了全面PCIe 4.0支持，而现在Intel的10代酷睿i依旧还是PCIe 3.0。这个时候，为了Intel的10代酷睿前的旗舰产品就不能享受到高速了么？也不是，这次的WD_BLACK AN1500就采用了x8规格，只要对应平台的第二条PCIe x16插槽能支持x8以上的接口规格就才能享受到x8规格的PCIe固态的快感。

2.测试平台：顺便讲一讲PCIe

这次的测试平台是：

• 主板：华硕 ROG Z390-H Gaming

• CPU：Intel Core i9 9900K

• 内存：HyperX掠食者 4000MHz 8G*4

• 硬盘：WD_BLACK AN1500

不过由于装机年代太过久远，现在也就留下这么张主板图而已，那么大个机器就不要拆机了。很多主板虽然有不止一条PCIe插槽，但实际上很多二插槽是不能运行在x8/x16模式下的。后面会盘点相关的适用主板列表，想更进一步了解的话可以移步第8小节。

PCI-Express(peripheral component interconnect express)是一种高速串行计算机扩展总线标准，电脑的内部通信互联可以基本理解为全部挂载在PCIe总线上，各种外部接口与CPU的通信也是通过PCIe总线进行的。我们平时最常见的PCIe接口的设备就是显卡了，而像声卡、网卡、采集卡和各种PCIe转外部接口的设备也都是实打实的设备，规格实际对应的是PCIe金手指的长度。以C8H（Wi-Fi）举例，有两条直通CPU的PCIe插槽（带加强装甲），这两条插槽可以运行在单槽x16或者双槽x8/x8的带宽下；而另外一条x16规格的PCIe插槽则是只能跑在x4的带宽之下；最短的PCIe插槽则是x1规格的，自然也只能跑在x1的带宽下。

当然如果需要两条x8的话肯定是要CPU支持的，以9900K为例，其在intel ark的参数表中显示共有16条PCIe 3.0总线通道。那么9900K是只有这16条通道么？并不是的，这里的16条是指能通过通用PCIe插槽扩展从而直连到CPU的。如果使用上面的华硕 ROG Z390-H Gaming的话，那依据这里的CPU数据，上面两条PCIe插槽理论上就能工作在x16或者x8/x8的状态。

到这里可能有人会问了，你不是说其他接口最终也是都挂在PCIe总线上的么，这里不是都用完了么？当然是这里并没有把核显与CPU链接的四条PCIe通道和通过DMI3.0将四条PCIe通道挂载到PCH，PCH通过时分复用分出24条PCIe总线，从而再去将SATA、USB、LAN这些接口分离转接出来。所以像X系列的处理器的PCIe总线条数就是最低也是x16，x28/44甚至x48都是标配了，所以如果你是X299的主板（非寨板）和LGA2066的处理器，直接放心上这块就好了。

3.外观

话不多说，先来看看WD_BLACK AN1500的外观吧。WD_BLACK AN1500的包装十分简洁，打开盖子就鞥看到固态本体了，当然本身金手指是有保护套的，结果哥们拆的时候直接就给扔了。黑色的外壳是黑盘一贯的风格，正面「WD-BLACK」、「AN1500」、「NVMe SSD」、「RAID AIC」这些字样则是将相这块固态的相关规格说了一大半。

侧边则是白色的透光罩，并在拐角处标记了「WD_BLACK」的字样，这么一看还是有点帅的。

背面同样是磨砂喷漆的金属外壳，相关认证信息也都打在了上面。说通俗点就是这块固态也有背板设计，这样不管是散热还是结构强度都不存在任何问题，不会对固态本身和主板造成什么不良影响。最重要的当然还是这条x8的金手指，这也是WD_BLACK AN1500保证其速率能够比肩甚至超越现在市面上PCIe 4.0固态性能指标的底气和基础。

4.软件支持-DashBoard

西数的所有硬盘都可以通过DashBoard仪表盘来查看相关属性并进行控制。软件分为五个页面来展示WD_BLACK AN1500的当前状态信息和进行控制，分别为状态、性能、工具、设置和RGB。要注意首次安装仪表盘时，可能会出现进度条不动，相关文件不下载的情况。这时可以换个时间重新安装软件，基本就能解决了。

「状态」是对当前存储容量和可可用情况、温度、硬盘健康状况和接口速度进行了展示。

「性能」部分则动态跟踪当前硬盘的运行状态与TRIM控制。

「工具」这个部分则是包括了固件更新、擦除硬盘、S.M.A.R.T信息这些功能，而本身硬盘的更详细设备信息也是在这里来看。

「设置」中则是对软件自身设置和监控显示单位这些内容的具体配置项。

「RGB」则顾名思义，是能对WD_BLACK AN1500的灯光效果进行调节，除了自带13种灯效之外，也能兼容Razer、ASUS、Gigabyte和MSI四家的灯效控制。

硬盘本身是磨砂质感的白色透光罩，灯光一出来质感自然是杠杠的，不过哥们这台机器没怎么做灯光这些东西，也就不再多琢磨RGB效果了。

5.软件测试

▼ATTO Disk Benchmark

ATTO测试中，16KB测试的写入速率就达到了1.3GB/s，512KB及以上测试的写入速率基本接近满速了。读取则是在4MB及以上的测试中达到了接近满速的成绩，这个性能对于实际使用

▼CrystalDiskMark

CrystalDiskMark测试中，读取速率达到了6246.98MB/s，写入速率则是达到了4221.36MB/s。基本和标称一致，这还是实际使用了一段时间之后的测试结果。

▼TxBEBCH

在TxBENCH的测试中，32线程128K顺序读写也达到了6034.692MB/s，写入速度则是达到了4202.463MB/s，基本和CrystalDiskMark结果持平。

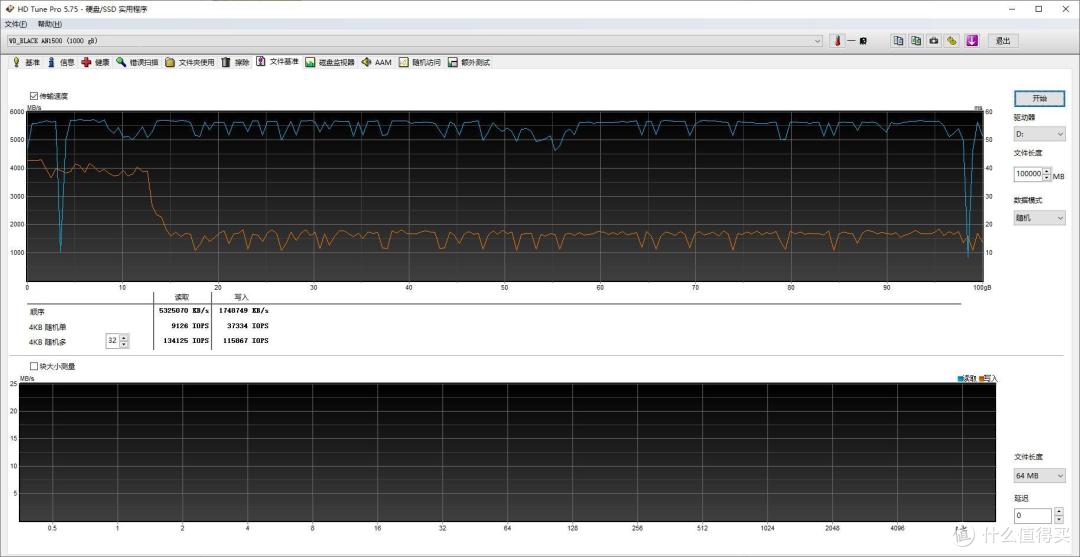

▼HD Tune Pro

在HDTune Pro测试中，大约在在13G之后，写入速度从4000MB/s上下降到了在1700MB/s上下，基本就是缓内缓外的速度对比。读取速度则是一直稳定在5300MB/s上下，稳定性也很不错。

6.游戏实测

这次测试选择了两款游戏：《刺客信条：奥德赛》和《渡神纪:芬尼斯崛起》。原先的硬盘是SN750，对比游戏分别安装在这两块盘上的加载速度，原理为手机掐表拍摄对比。其中《刺客信条：奥德赛》奥德赛的加载速度从23.6s提升到了15.9s，作为这么个超大地图的游戏这个提升已经很可观了。

《渡神纪:芬尼斯崛起》作为育碧魁北克工作室的新作，甫一发布是和塞尔达对标的。不过现在的整体精细度和风格还是有些拉胯，等一等后续更新吧。实际游戏中的加载速度也从11s提升到了5s，不过笔者估计可能是因为游戏本身限制，建议有其他平台的小伙伴们自行对比一下。

7.适用主板兼容列表

上文已经说了针对不同定位的CPU，对应的PCIe总线条数都是不同的。像i7-8700K到i9-9900K这些则都是x16的PCIe总线配置，且均支持在双槽x8的状态下。所以是否入手WD_BLACK AN1500就要看主板了，毕竟若是主板只支持跑在x4的速率下。考虑到Intel这边处理器的具体性能与核心规格下方，笔者认为仅有八代与九代的酷睿i高端系列才能利用起WD_BLACK AN1500这块固态的性能：X299则是因为本身规格原因基本全部支持（寨板除外）双显卡交火（两张显卡均跑在x8的通道速率之下），甚至像超微的C9X299-RPGF能支持四路交火，实际可以无脑上了。所以仅对Z370与Z390进行不完整盘点，帮助大家确认是否适合入手安装这块WD_BLACK AN1500到自己的机器上：

8.写在最后

WD_BLACK AN1500其实是通过Marvell 88NR2241这颗主控，将两条PCIe 3.0 x4的WD SN730组成了RAID 0阵列。通过PCIe 3.0 x8达成6GB/s以上的传输速率，甚至超越了现阶段市面上所售的PCIe 4.0固态。毕竟因为Intel设立的DMI3.0标准自身限制，其实原有的M.2固态性能很大程度上是略显拉胯的。如果你是Z370/390这样的消费级平台，亦或是X299这样的HEDT平台，只要能够满足PCIe 3.0 x8的插槽和总线带宽喂饱就直接入手WD_BLACK AN1500。相比将整台电脑都替换掉的成本，入手这块固态以一个较低的价格补齐相对性能短板还是很合适的。

如果觉得此篇文章对您有帮助的话，还请多多三连支持。这里是老锅，我们下期再见！
