SMK艾斯艾姆开“SE-R1”宽度8.1mm车载以太网连接器

“SE-R1”

宽度8.1mm车载以太网连接器

SMK最近开发了极窄宽度的车载以太网连接器“SE-R1”。

近年来正在加快汽车的智能化升级，其中包括自动驾驶技术的发展、先进车载娱乐设备的搭载、互联功能（Connectivity）的扩大以及不可或缺的安全性的增强。

在这一潮流中，先进的数据处理、整合能力的必要性日益增加，作为车载网络技术之一，以高速、大容量通信为特点的车载以太网成为不可或缺的技术。

在这样的背景下，SMK最新开发了支持车载以太网的连接器“SE-R1”，假设在整机内搭载多个以太网线路，本产品实现了8.1mm宽度，同时支持100BASE-T1（100Mbps）及1000BASE-T1（1Gbps）的传输速度。

再加上通过采用基于嵌合式锁扣机构的全锁定结构，确保了坚固的连接性。本产品具有对车载用途所要求的行驶时的耐强震动和耐冲击特性。


使用用途

车载设备、工业设备、机器人、医疗器械

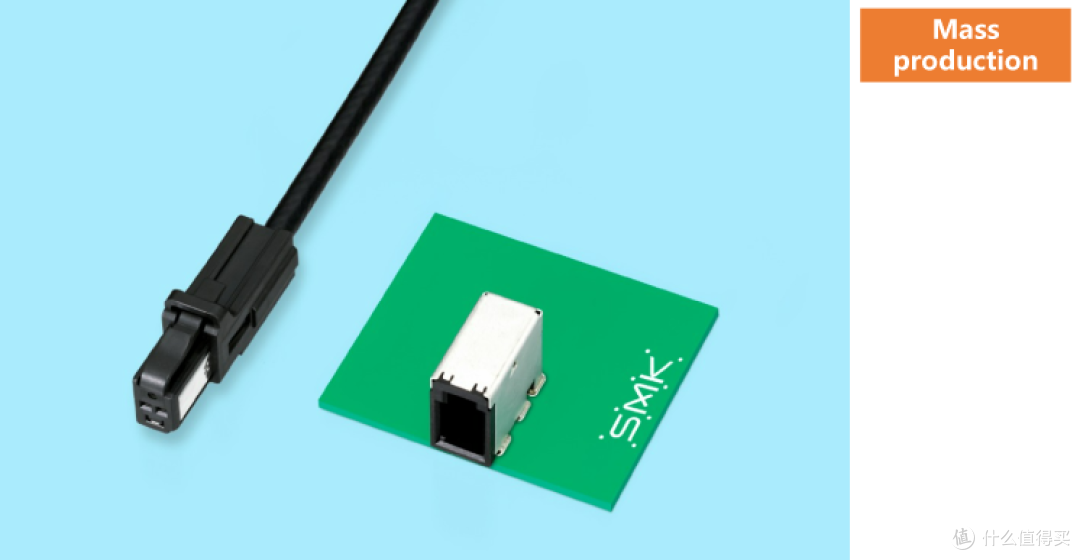

支持车载以太网的连接器“SE-R1”

图号:  CSC5002-3G04F（电路板端）

CSS1002-6904F（电缆端）


产品特长

1) 支持100BASE-T1及1000BASE-T1的传输速度。

（支持屏蔽双绞线电缆“STP cable”）

2) 产品宽度仅为8.1mm，实现了极小设计。

3) 采用双触点结构，实现了较高的接触可靠性。

主要规格

额定电压电流

50V 1A

接触电阻

25mΩ以下（初始）

绝缘电阻

100MΩ以上

耐电压

AC 100V

使用温度范围

-40℃～+105℃

差分特性阻抗

100±5Ω

产品宽度

8.1mm

电路板

贴装高度

13.2mm

插入损失

≦(0.01√f)dB f: frequency(MHz)

适用规格

Ethernet 100BASE-T1

(IEEE 802.3bw)

Ethernet 1000BASE-T1

(IEEE 802.3bp)

贴装方法

回流焊贴装

插拔寿命

10回
