即使采用顶级DAC，输出信号质量仍可能远低于理想状态。这不是数据位宽的问题，而是源于物理层面的技术细节。通过深入分析Sinc滚降效应和模拟网络衰减，可以找到预失真这一有效补偿方案，实现全带宽范围内一致的输出功率。
智能速览
高性能DAC输出功率随频率升高而衰减，实测最大相差约13dB
零阶保持特性导致Sinc滚降，高频信号能量被分散
平衡-不平衡转换电路在GHz频段产生额外高频衰减
预失真技术通过数字域反向补偿实现平坦输出
实测验证显示预失真滤波能显著改善DAC输出特性
精华内容
从理论到实践，揭示高性能DAC输出质量不佳的真正原因，并提供工程界认可的解决方案。
Sinc滚降现象
某款16位高性能DAC的实测数据显示，信号频率越高，输出功率越低，最大与最小相差约13dB，相当于20倍的功率差异。这种衰减并非偶然，而是源于DAC的零阶保持特性——每个采样点在输出端维持一个采样周期，形成台阶状波形。这种波形充满高次谐波和镜像分量，导致主信号能量被分散，高频部分被削弱。在第一奈奎斯特区（Fs/2以下），理论上约有4dB衰落，但实测却达到13dB，说明还有其他因素在起作用。
模拟网络衰减
DAC输出差分信号，而外部测试设备通常需要单端信号，中间必须经过平衡-不平衡转换电路。这些Balun或运放网络在GHz频段并非理想器件，其分布电容、电感及阻抗失配会造成额外的高频衰减。这解释了为什么实测的幅频响应曲线不是平直线，而是出现弧形。线性调频信号原本平滑的包络被扭曲，严重时会影响系统的相位线性和脉冲压缩性能。
预失真补偿技术
既然失真是可测量的，就可以进行补偿。预失真技术的核心思想是在信号送入DAC前，人为施加反向失真。具体做法是在数字域分析DAC与模拟输出链路的频率响应，对容易衰减的高频成分预先放大。当信号经过DAC后，Sinc滚降与前端衰落相互抵消，最终得到幅频响应平坦的输出信号。这种方法不需要改变硬件设计，只需在数字域进行处理，成本低且效果显著。
实测效果验证

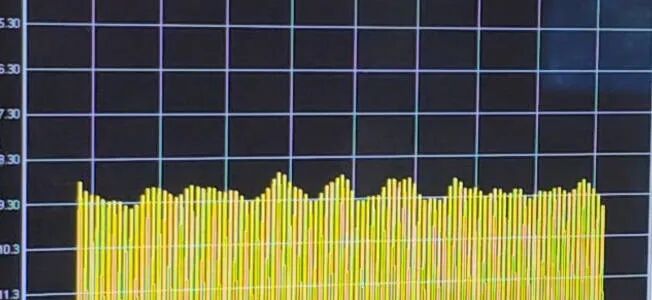

使用自研的高性能中频收发卡进行实验验证，DAC输出1.3~2.3GHz的扫频信号。频谱仪测量结果显示，未补偿前带内随频率上升出现约4dB衰减。启用预失真滤波后，输出频谱显著平坦，衰减被基本补偿。实测数据证明，预失真滤波能有效改善DAC输出特性，使系统在全带宽范围内保持一致的输出功率，这对于雷达、通信等需要宽频带平坦响应的应用至关重要。
DAC性能不仅取决于位宽和采样率，更受采样保持结构、输出网络阻抗匹配及数字补偿算法的综合影响。预失真技术为工程实践提供了有效解决方案，但面对更高频段和更复杂系统，如何进一步优化补偿精度仍值得探讨。
