记一次自己修理松下等离子电视的过程（HDMI无信号）

上上周日，家里的一台松下等离子电视（型号42PZ80C）突然放不出图像。更换了各种播放器测试，证实HDMI1，HDMI2和AV接口都放不出图像。但是，电视机菜单显示正常，遥控器操作正常。

说起来，家里两台同型号松下等离子都是09年5月1日购于五星家电，服役也接近十年了。其中一台是展厅样机，临近出保时屏幕出现过竖线问题，后经过松下售后维修继续使用。后来使用过程中又出现过竖线问题，因为那时已经出保，自己参考网上的资料，拆机清理排线解决了问题。

但是， 咱是假的电工啊 电路图啥的真看不懂。鉴于之前有过拆机清理排线的成功经验，于是不管三七二十一先拆了机把排线清理了一遍，结果图像问题没解决，又新添显示花屏问题——不过，这问题咱心里有地，多清理一下排线就成（这是个错误举动，结果之后搞得差点奔溃）。没办法，只有上网找资料，去家电维修论坛发帖问呗。

找了两天，好不容易找到有个跟我的故障原因类似，心里逐渐有谱了，接下来就开始尝试维修了，死马当活马吧，先修主板，修不好就买一块拆机主板，再不成，就只有换电视机了 （那两天因为没头绪，都开始电视机选型了，结果是非智能机电视都找不到了，智能机过个几年开个机都要5分钟，不能忍）

先从网上找到了维修手册，查找进入松下等离子电视的自诊断系统

自检系统显示 ADV NG

维修手册查到ADV 错误需检查 IC4510芯片。

IC4510正是下图中间这个芯片，正处在HDMI端口附近，估计就是它负责HDMI端口的输入信号，它的损坏导致HDMI输入无信号。这也跟网上的帖子印证，就是它了。

确认了问题原因，接下来某宝搜这个芯片并下单，连运费￥20。

隔日收到，接下来就发愁不会焊呐，这个小东西又144个焊脚！！耽搁了两天，终于问到有个远房亲戚会修手机，拿到他那里终于给焊上了，手艺看着可以，成与不成，只有回家通电再试。

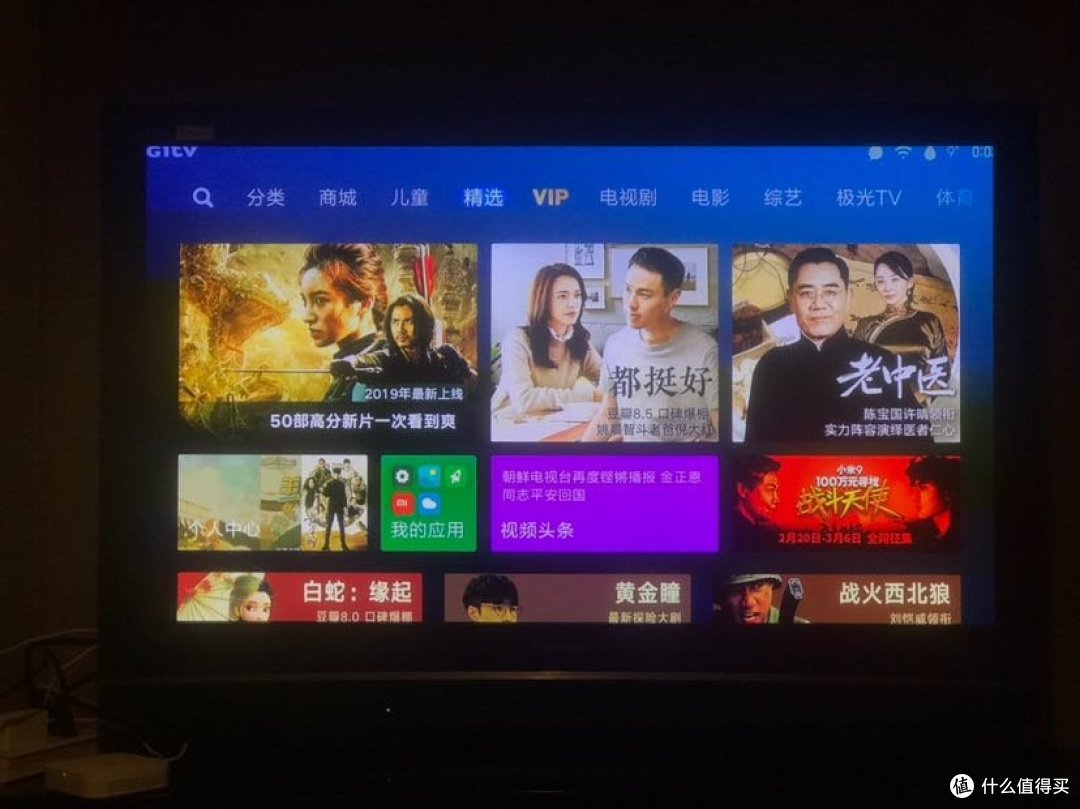

通电点亮，一次成功，终于来图像了，激动……再自检，ADV错误也没了。

接下来，就要解决竖线问题。各种各样的竖线是松下等离子的常见问题，就跟排线相关。经过插拔验证，竖线就跟如下图的三个排线相关。使用一段时间后，排线触点氧化造成接触不良，就会出现各种各样的竖线。

悲剧的是我一开始排查就把这三个排线打乱了顺序和方向，每验证一次都要重新拆装一次，然后加电开机，非常麻烦和费时。试了几次，最少有一根竖线，多的时候满屏都是。

偷不了懒了，只有编上编号，把所有排列组合都试一遍，直到试出来为止。

就在我快要崩溃的时候，尽然试出来了，该死的竖线终于都没了



完（在此特别感谢LD的耐心等待2星期没电视看 ）
