之前写了一篇newifi路由解决散热问题的文章,文末计划把手里一台配置挺高的山寨路由散热改造的流水账写写,现在呈上
机器的硬件配置约等于华硕 ac88u,日常功耗10W+,芯片发热量巨大,从系统里看经常是7-80℃。

后来从论坛看到有劣质硅胶垫出油的消息,拆机看不可避免的中奖了,顺势改造一番,方法就是参考的恩山论坛诸位达人的办法,加铜片、换硅胶垫
材料准备
其实如果想省事,大可以买下图里面这个散热底座,完美贴合,主动风扇效果好,唯一缺点就是会增加噪音

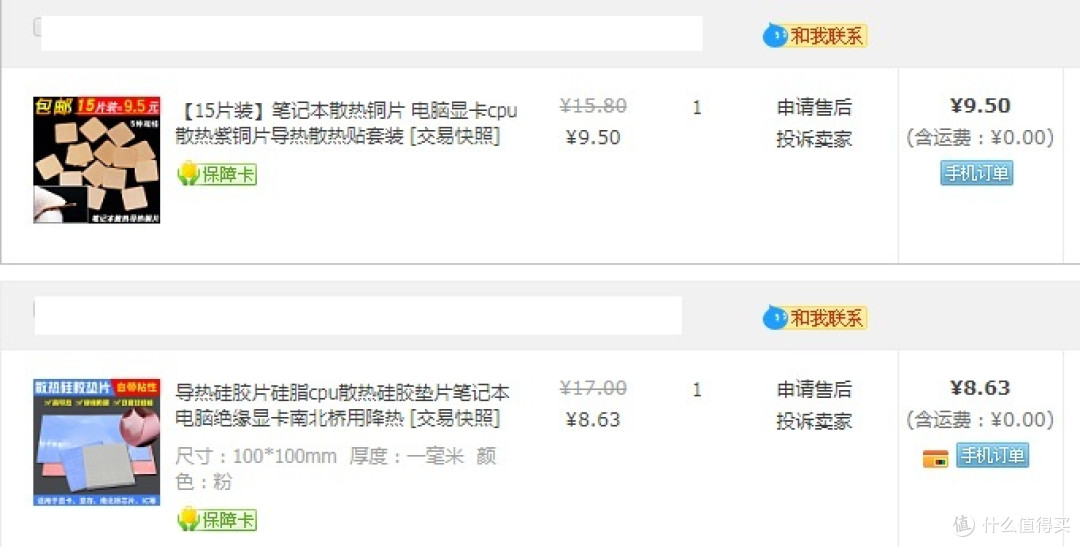

楼主选择的是下面这种铜片和硅胶垫

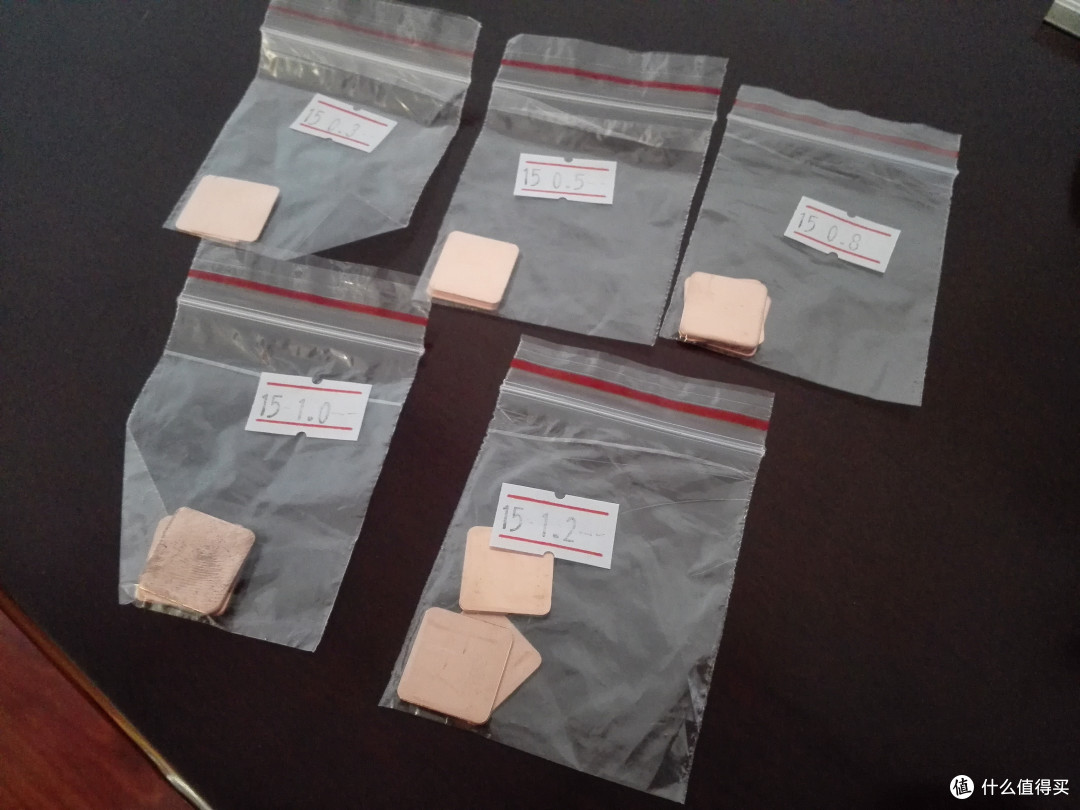

铜片选择了多个规格的,改造后发现还是买厚的一种规格就足够,薄的没什么用

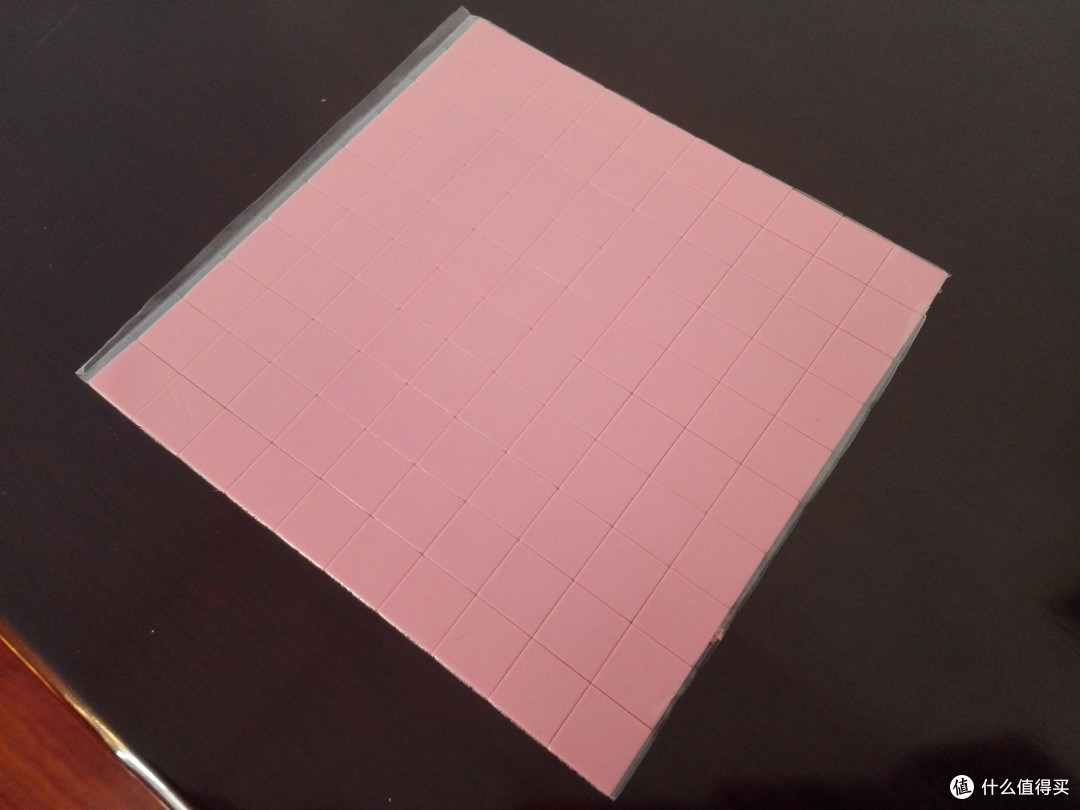

这个硅胶垫裁切好了,很方便使用
改造过程

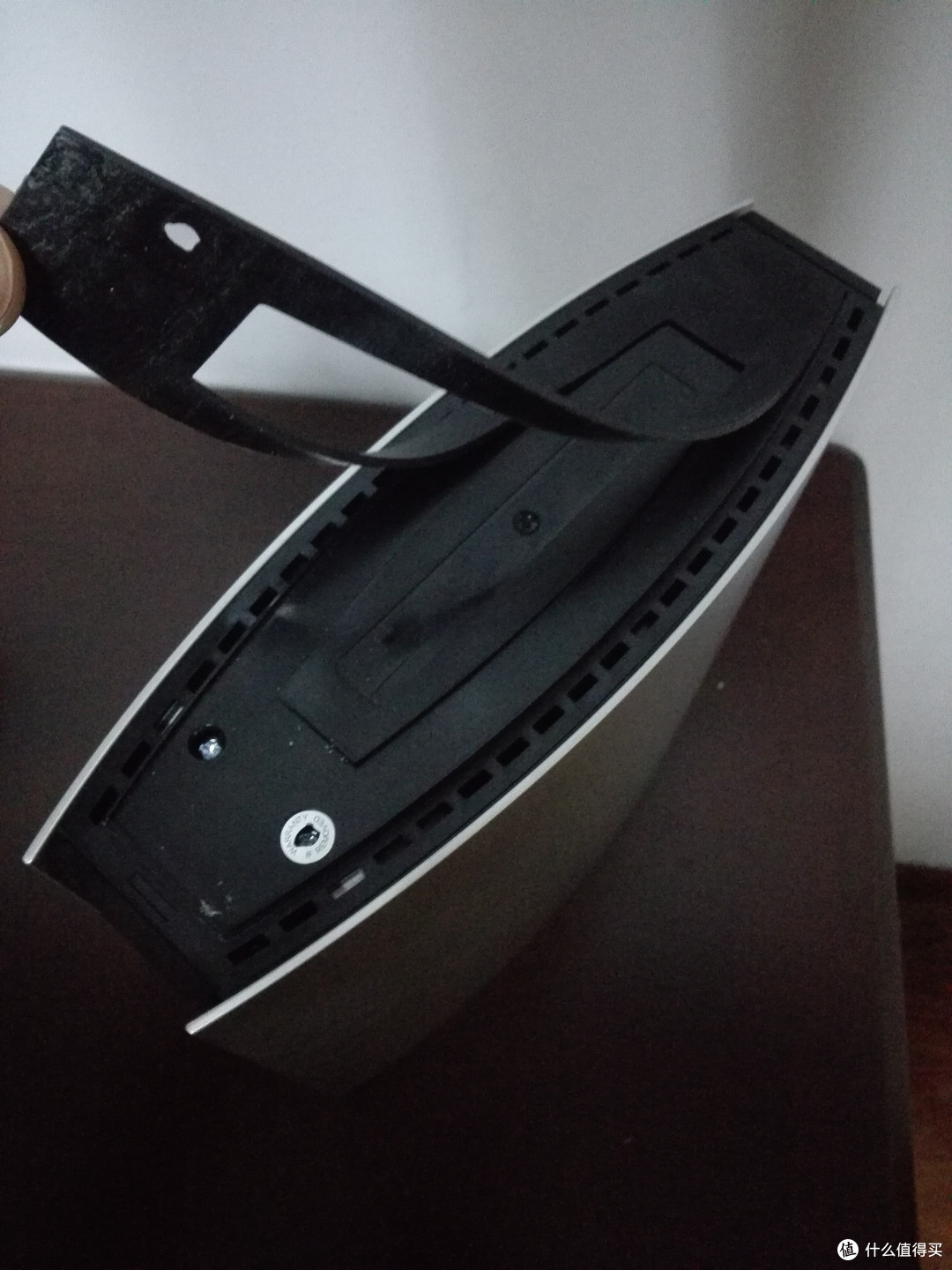

先撕开底部的橡胶垫片

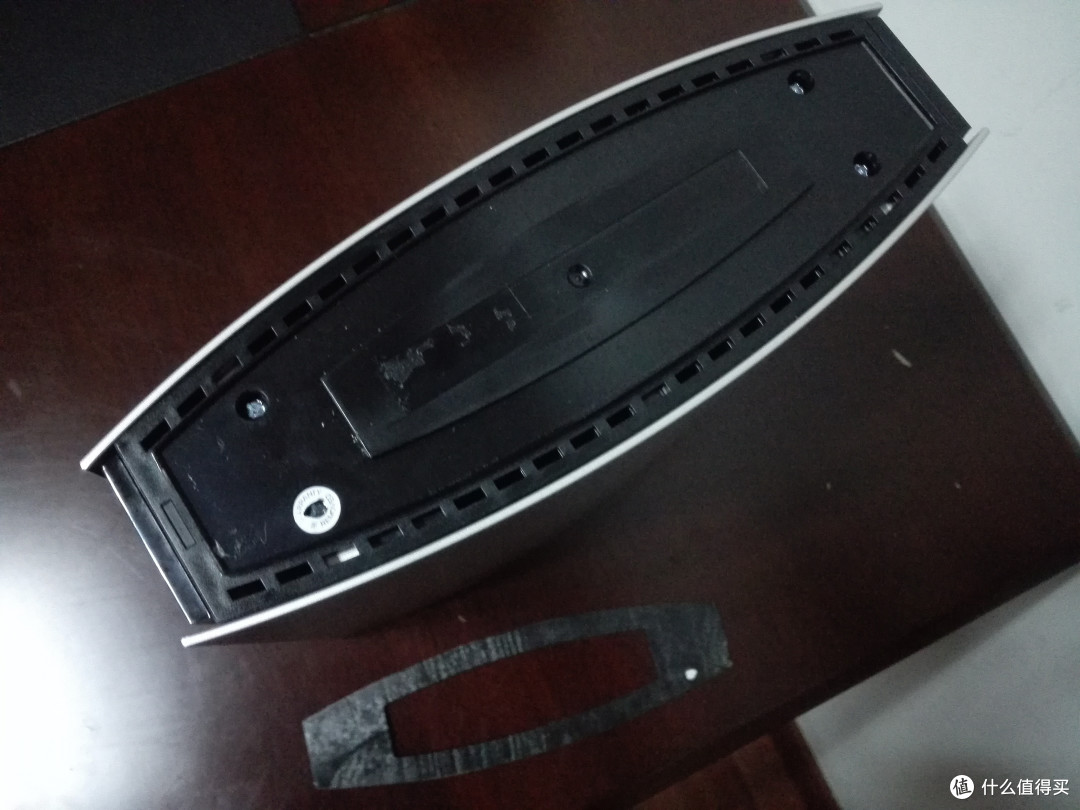

拧下四颗固定螺丝

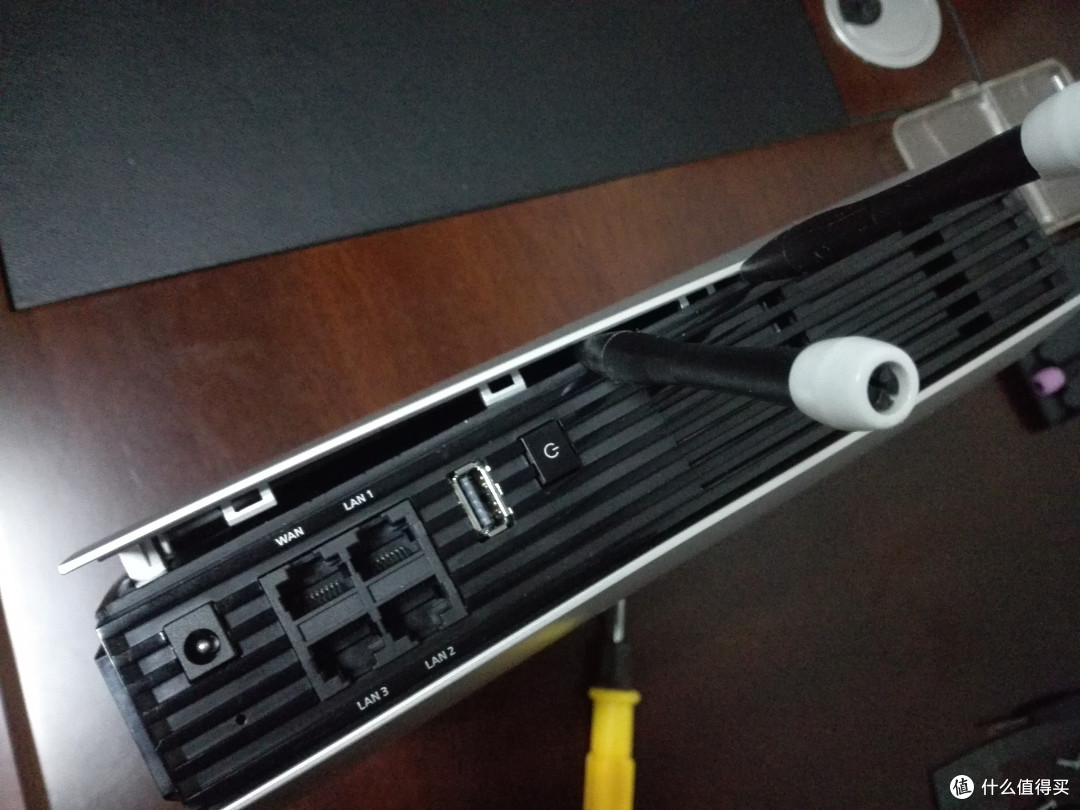

然后就是按着面板的边缘慢慢撬
卡扣很不结实,很容易断掉,不过数量很多,断4-5个无所谓的

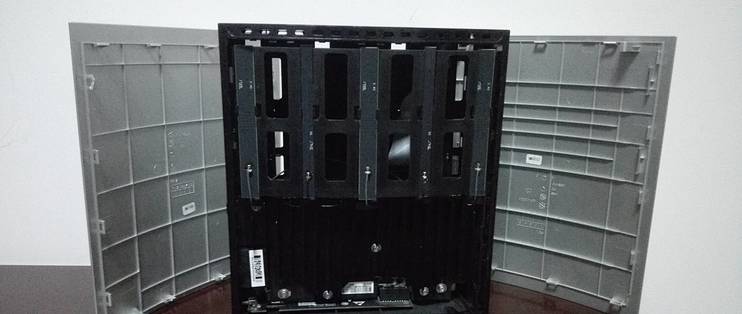

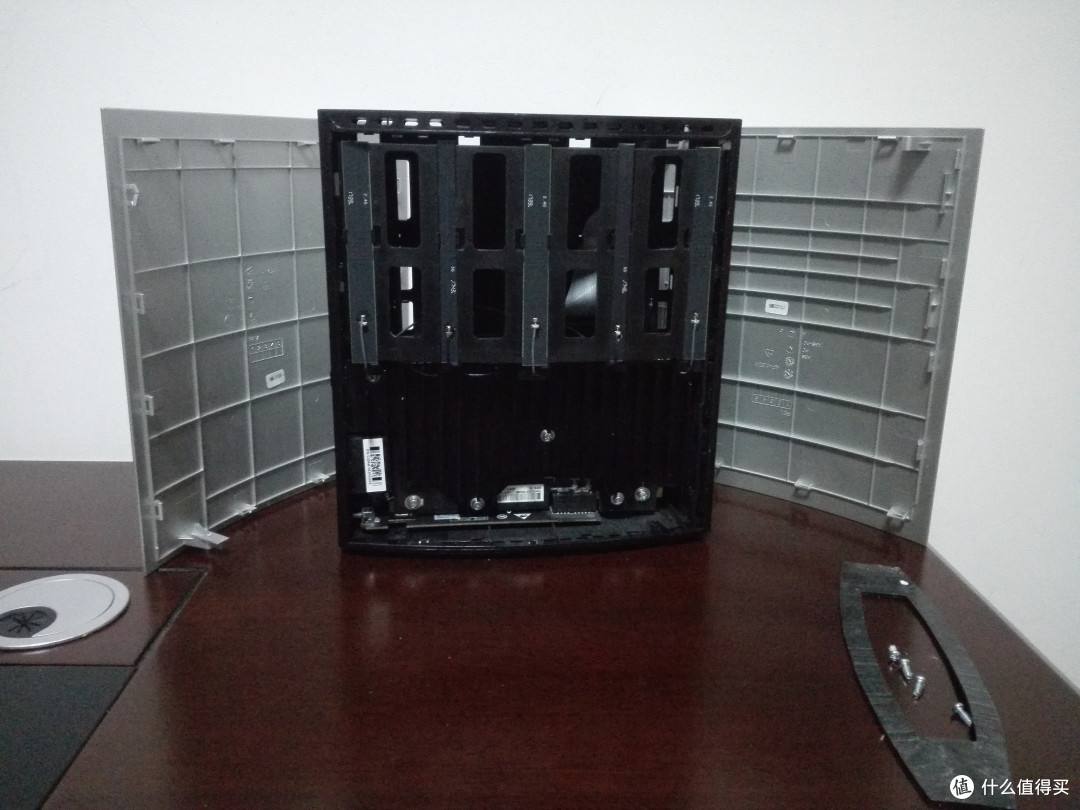

分离掉面板后能看到主板和5根天线(还有3根天线在背面)

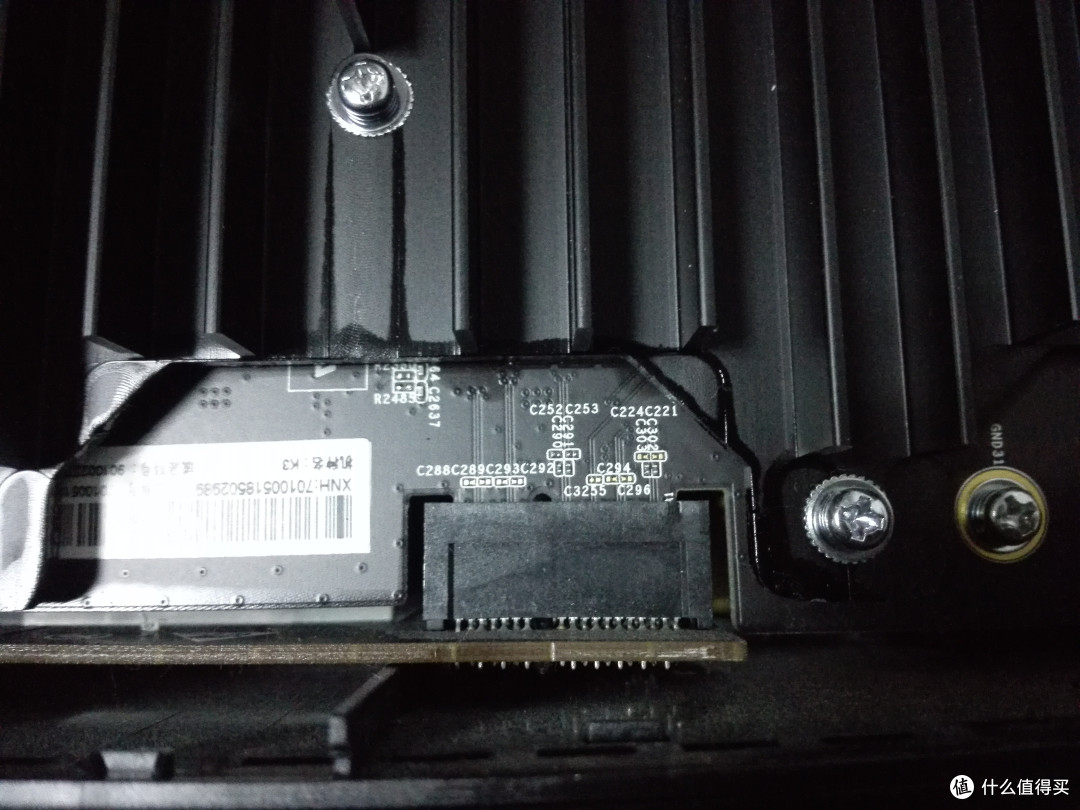

主板和散热片上能明显看到油迹

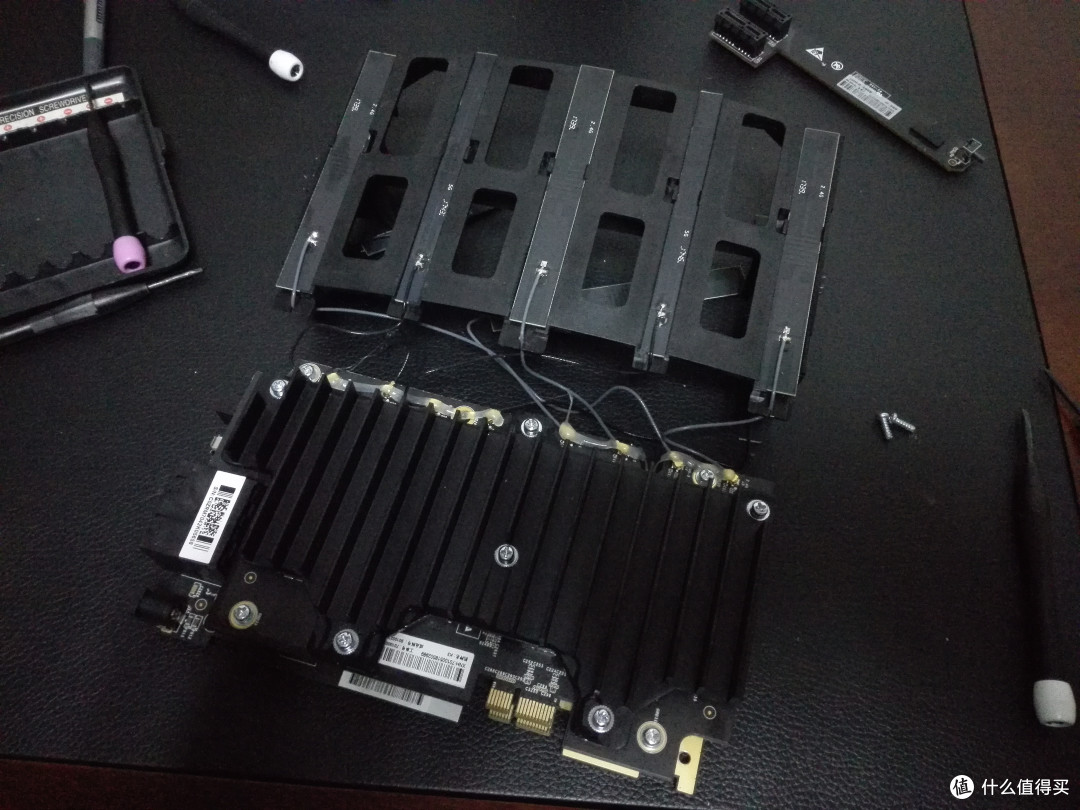

在主板的四角有四颗固定螺丝,拧下后就可以把主板从机身内取出,上面的天线馈线接头处打了热熔胶,只好一并取下

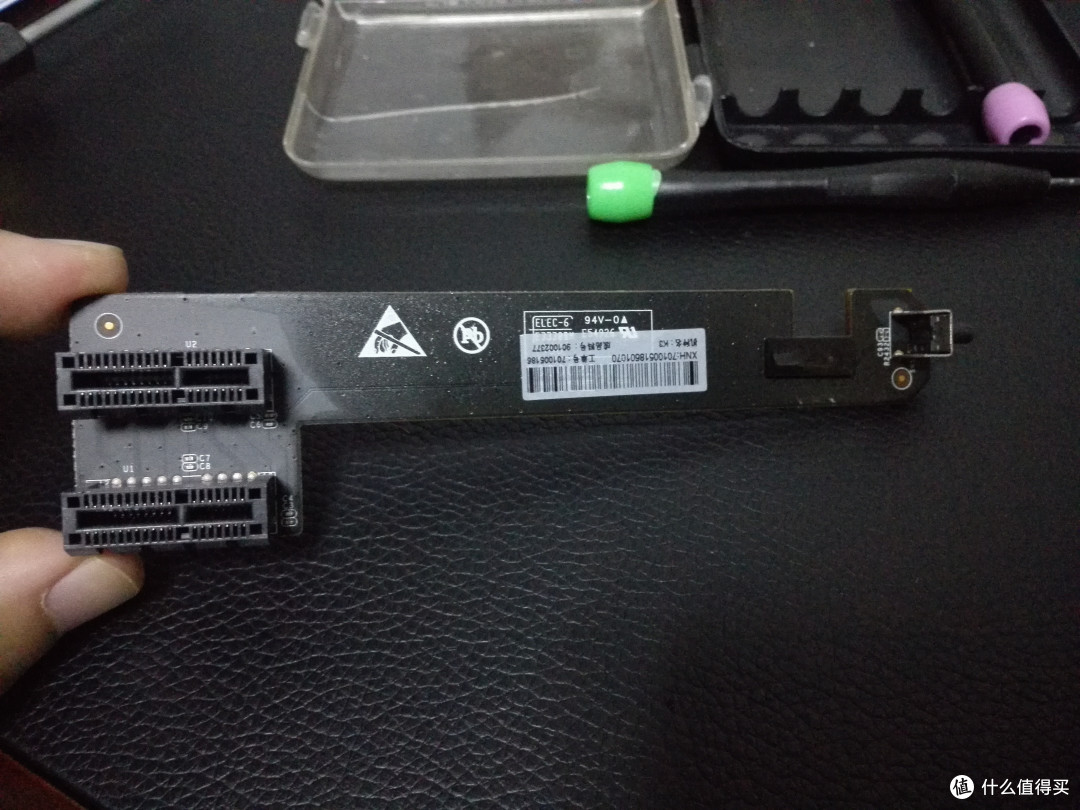

机身内部一共有2块板卡,一块是CPU,一块是射频,通过底部这个类似NVDIA显卡SLI桥接器的东西连接在一起,能看到PCB板有很多渗油的滴下来的痕迹

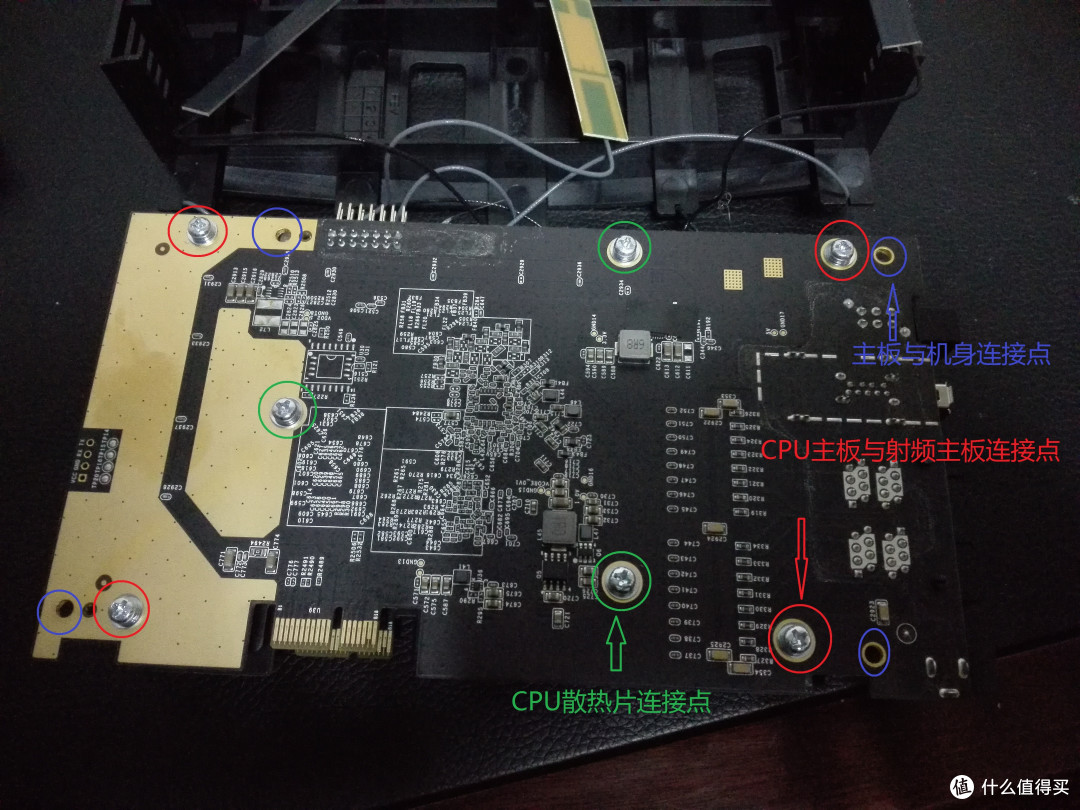

而后把固定散热片和主板的螺丝拧下来

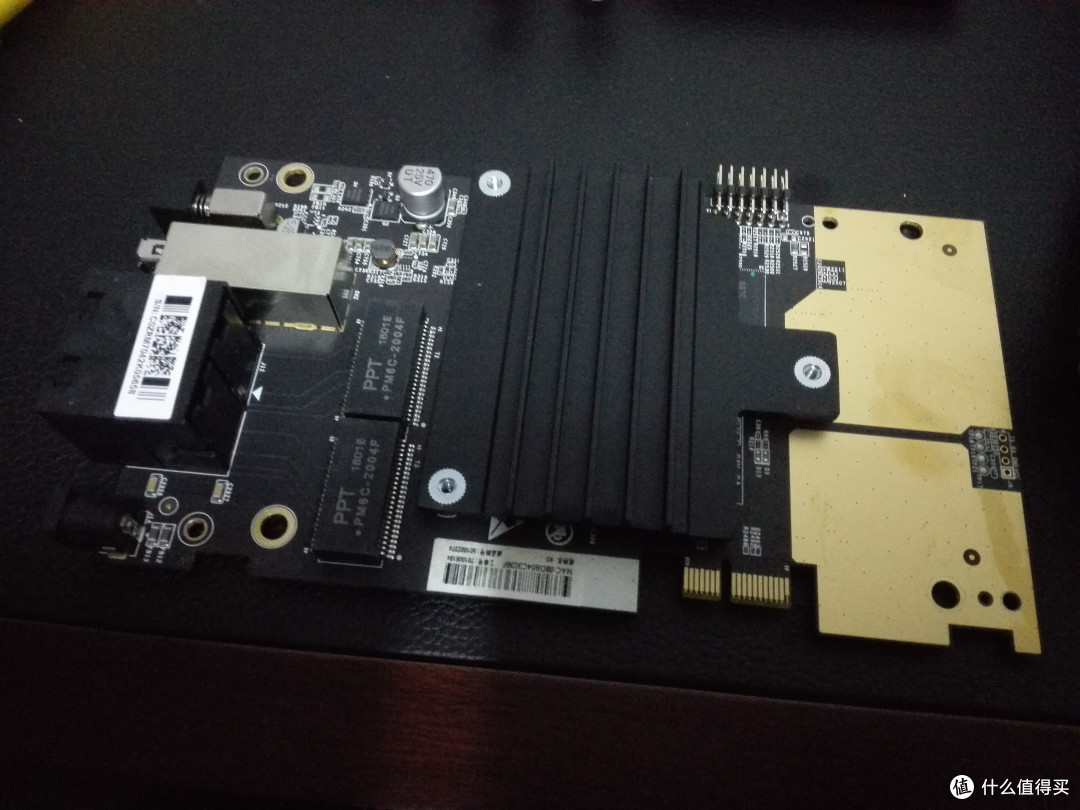

这是CPU的主板,把中间黑色的散热片慢慢撬下来,里面的硅脂垫有一点粘性,需要用一点劲

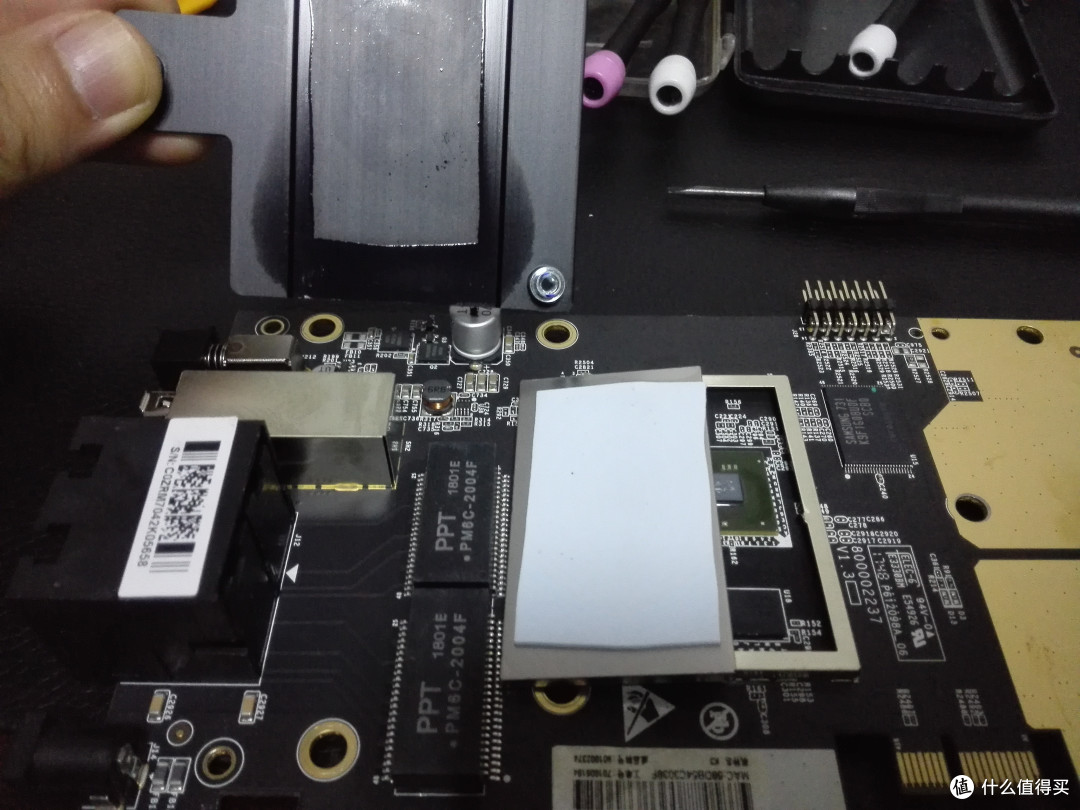

可以看到散热片上硅脂垫渗出的油

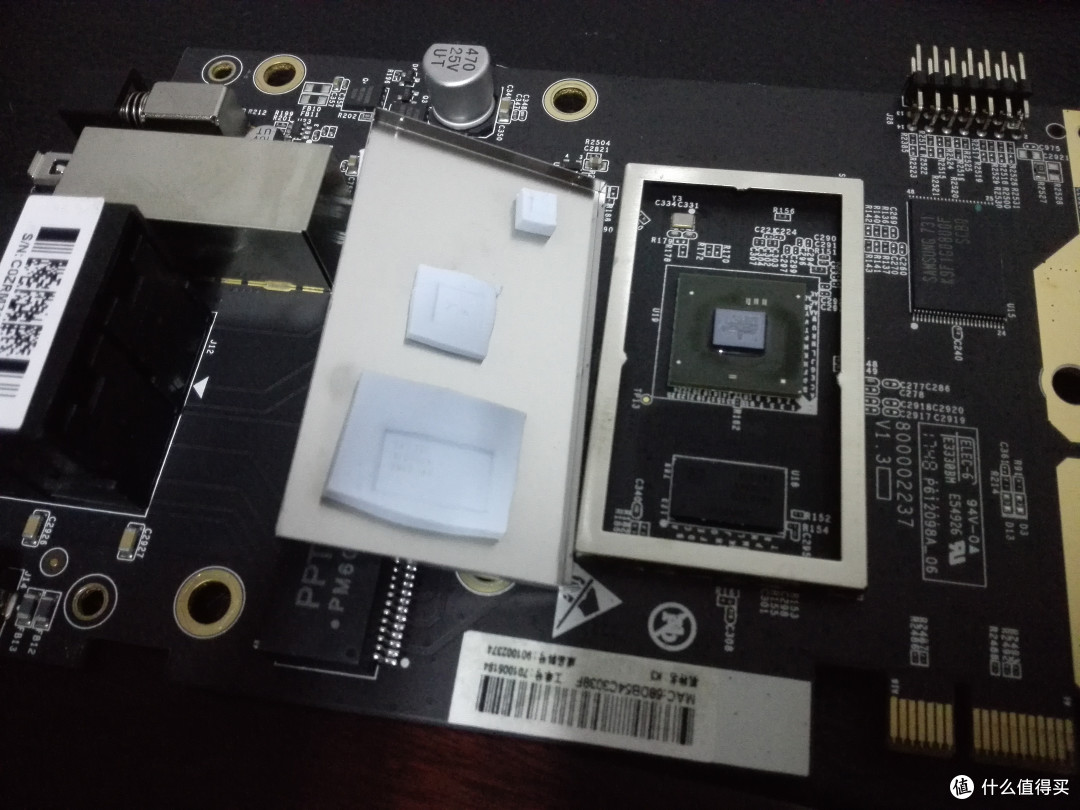

打开屏蔽罩,露出里面的CPU、内存……

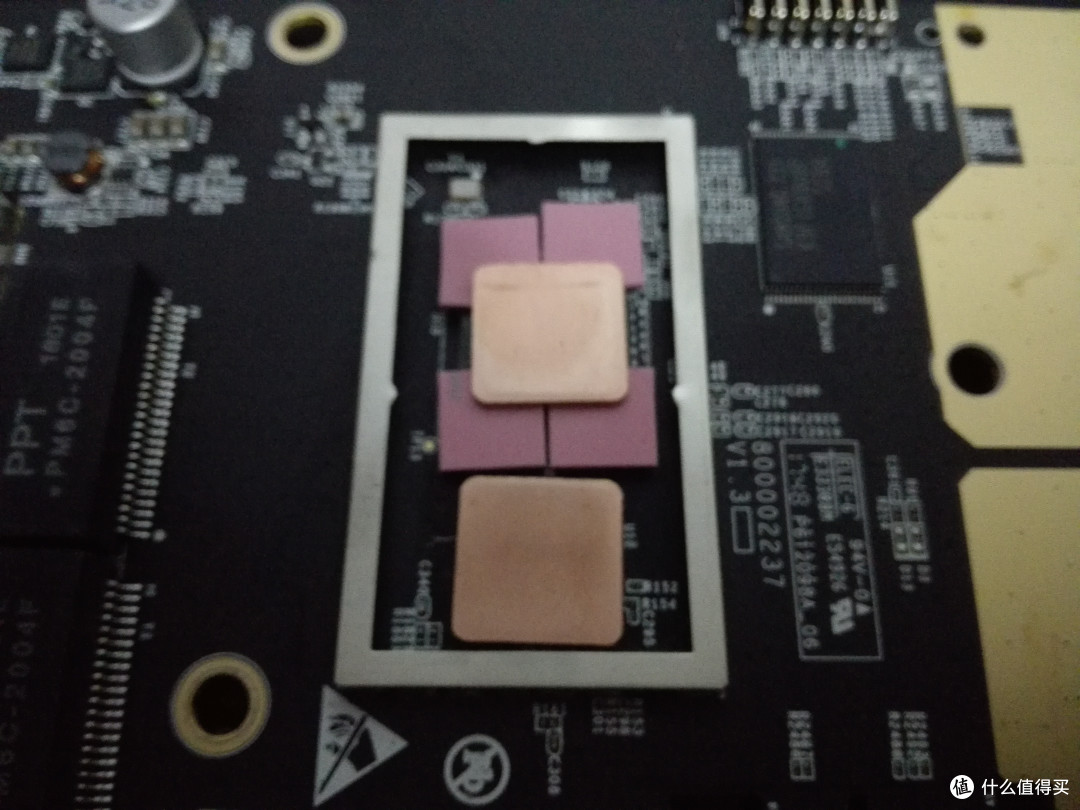

涂好硅脂,把小铜片贴上去,为了防止粘不牢铜片移位,又用了几片硅胶垫增加点摩擦力

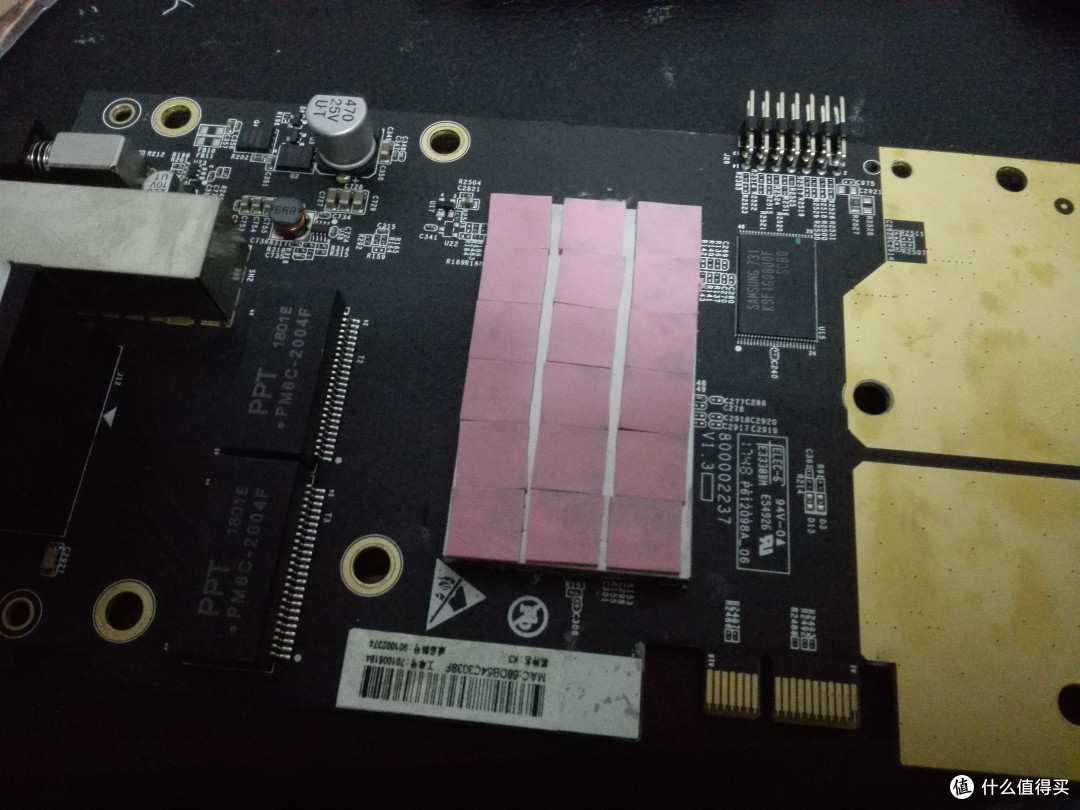

铜片上再涂上硅脂,盖好屏蔽罩,屏蔽罩贴上自己买的新硅胶垫,重新安装上散热片,CPU部分完事

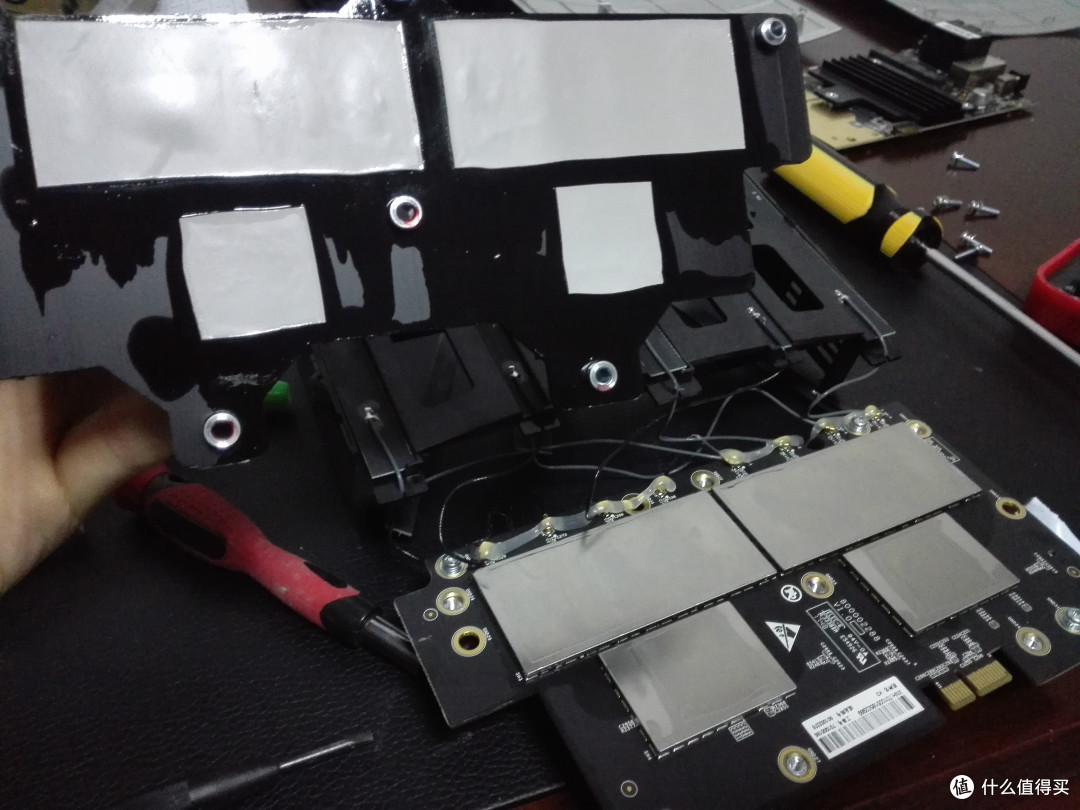

接下来处理射频主板的硅胶垫,同样,分离下散热片,可以看到这部分硅胶垫面积更大,出油更多

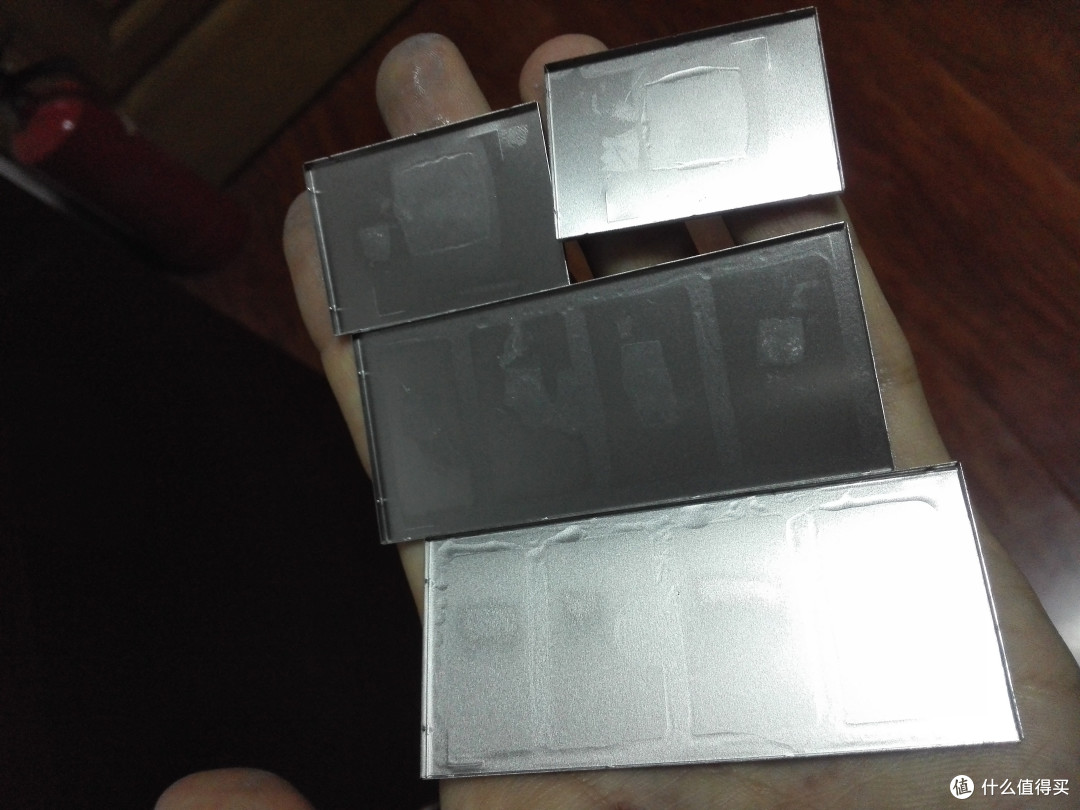

掀开屏蔽罩,里面的渗油已经聚成滴了

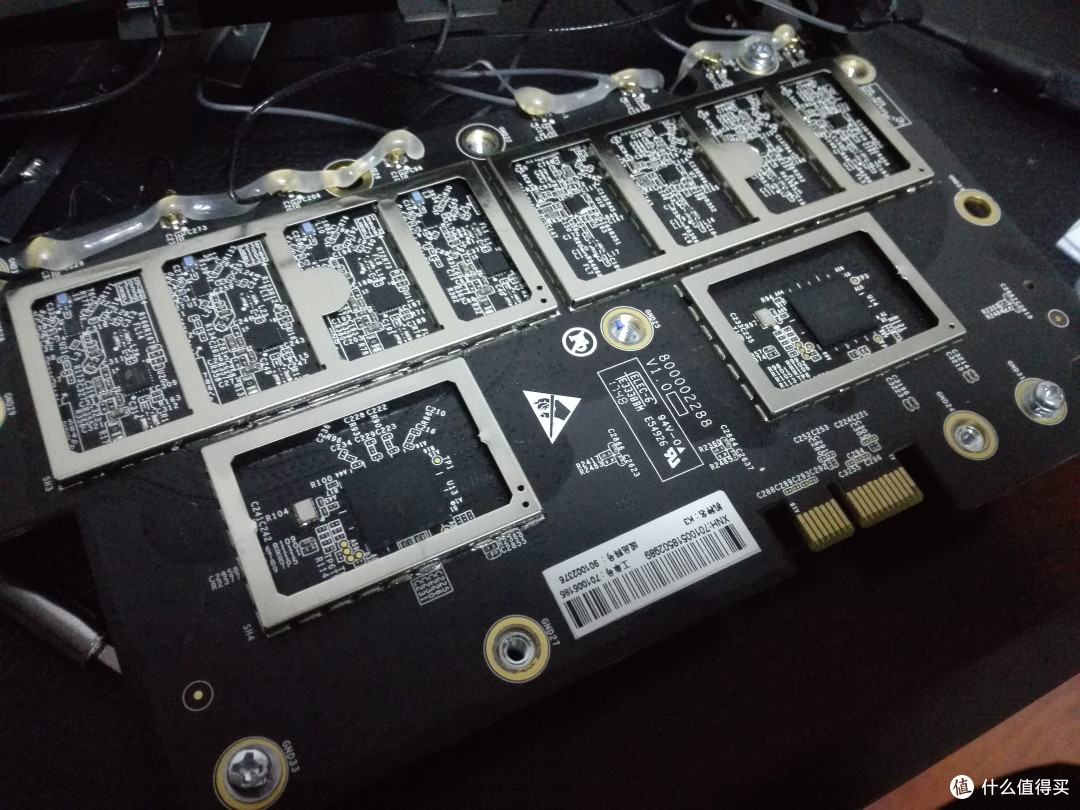

主板上大面积的洇油痕迹

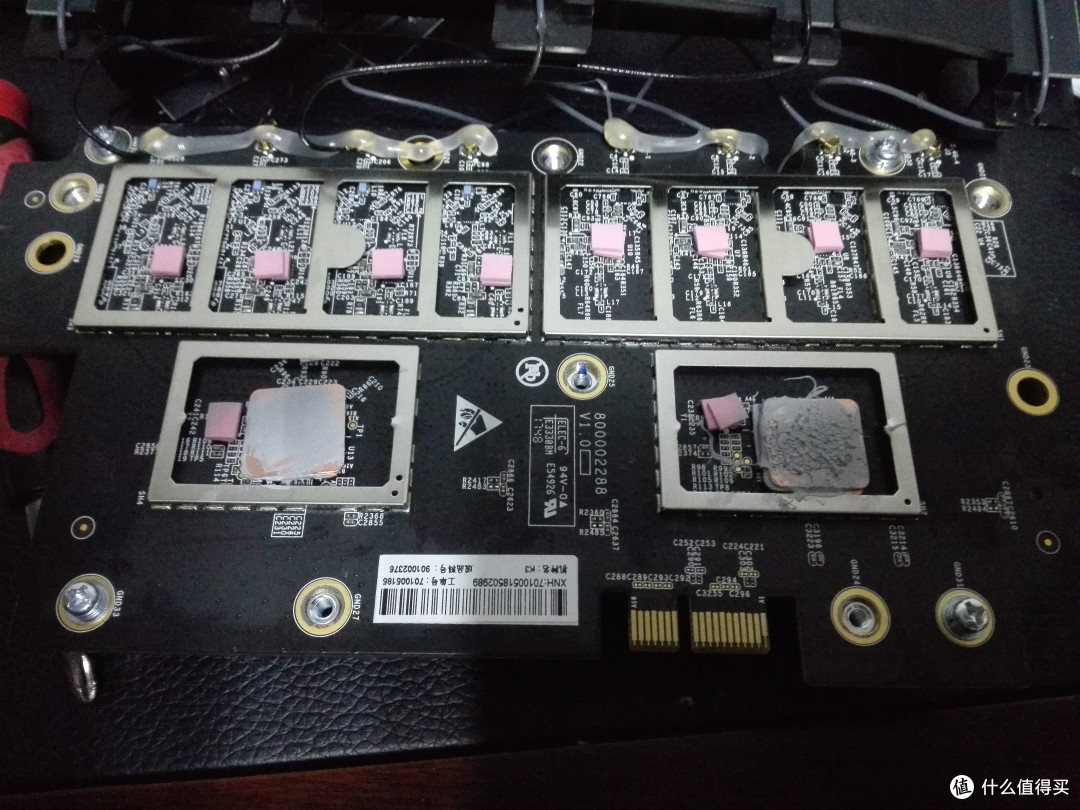

同样方法,主要芯片贴铜片和硅胶垫

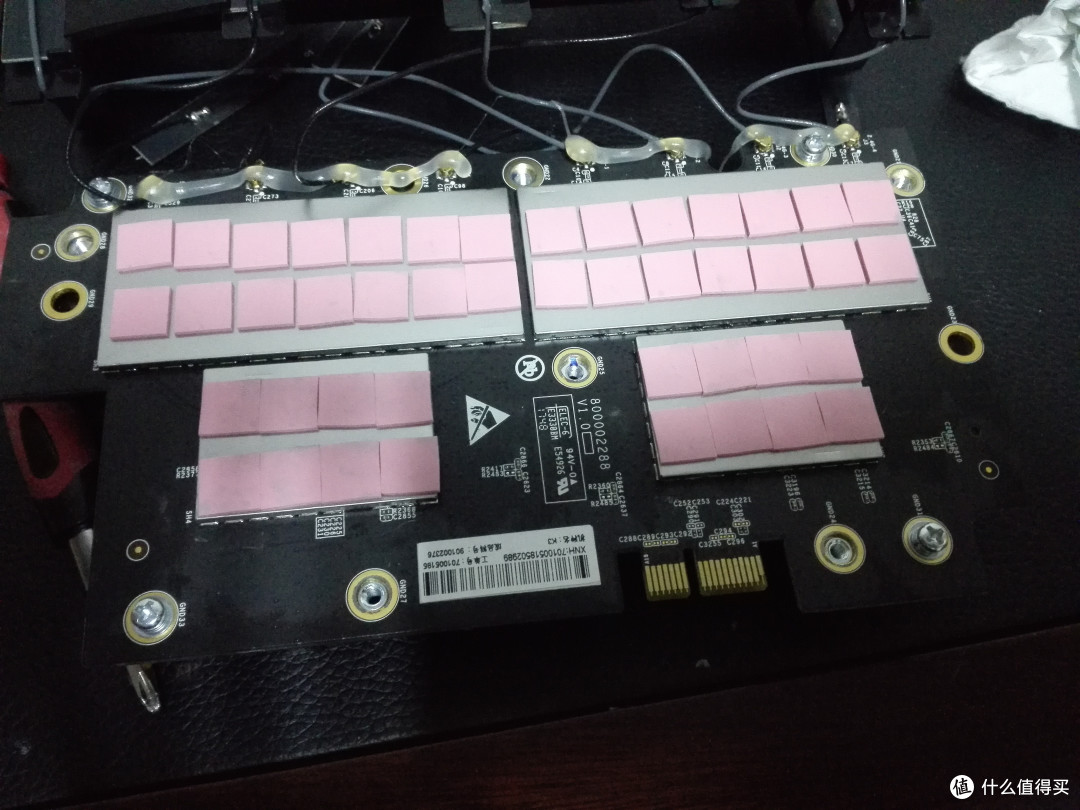

盖好屏蔽罩

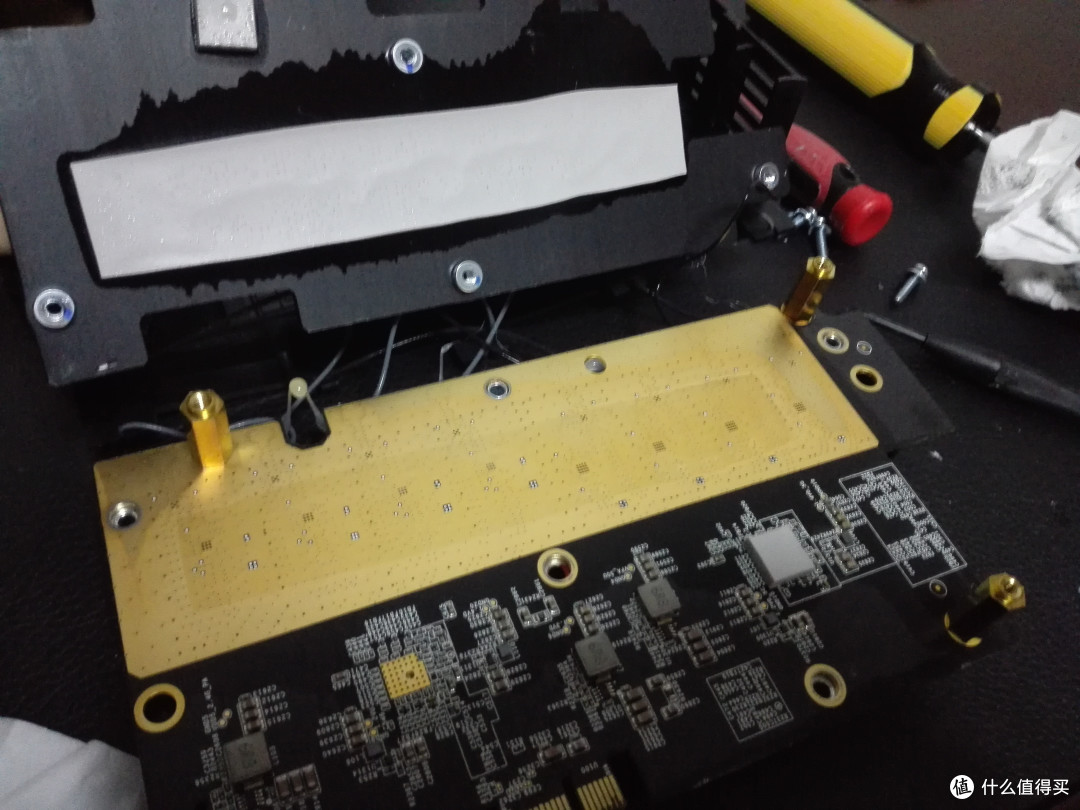

射频主板背面的散热片同样方法处理一下

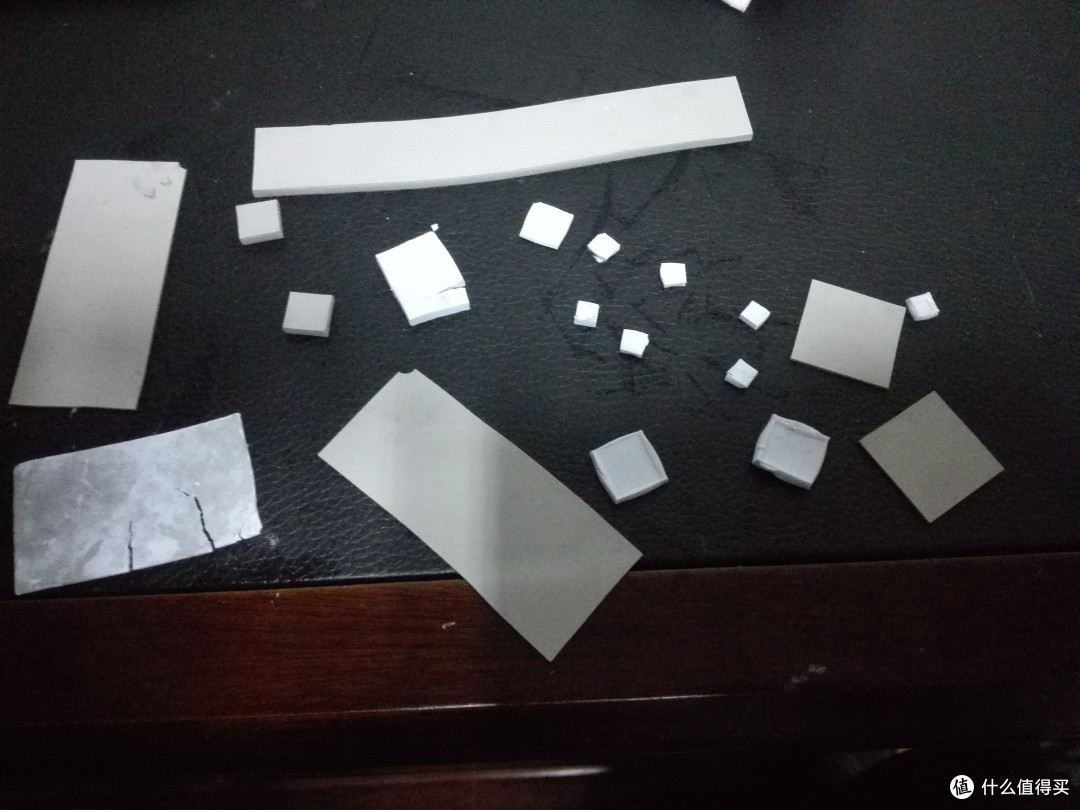

拆下来的劣质渗油硅胶垫
改造效果

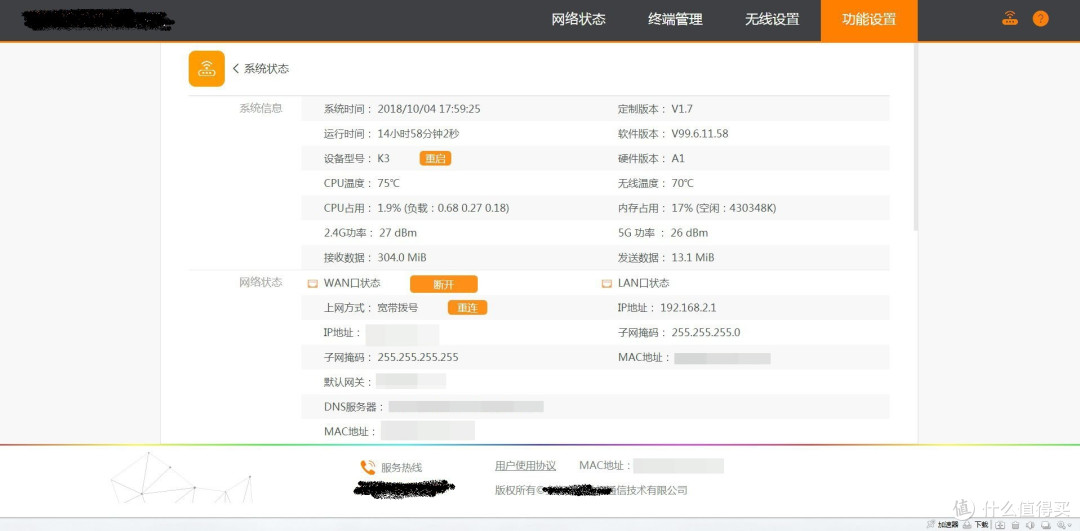

稳定运行后的温度,CPU降了15℃,但射频部分只降温6℃
可以看到,2.4G温度较低,5G部分的温度较高
总的来说效果一般般,感觉主要是机身散热设计不好,空气循环不足

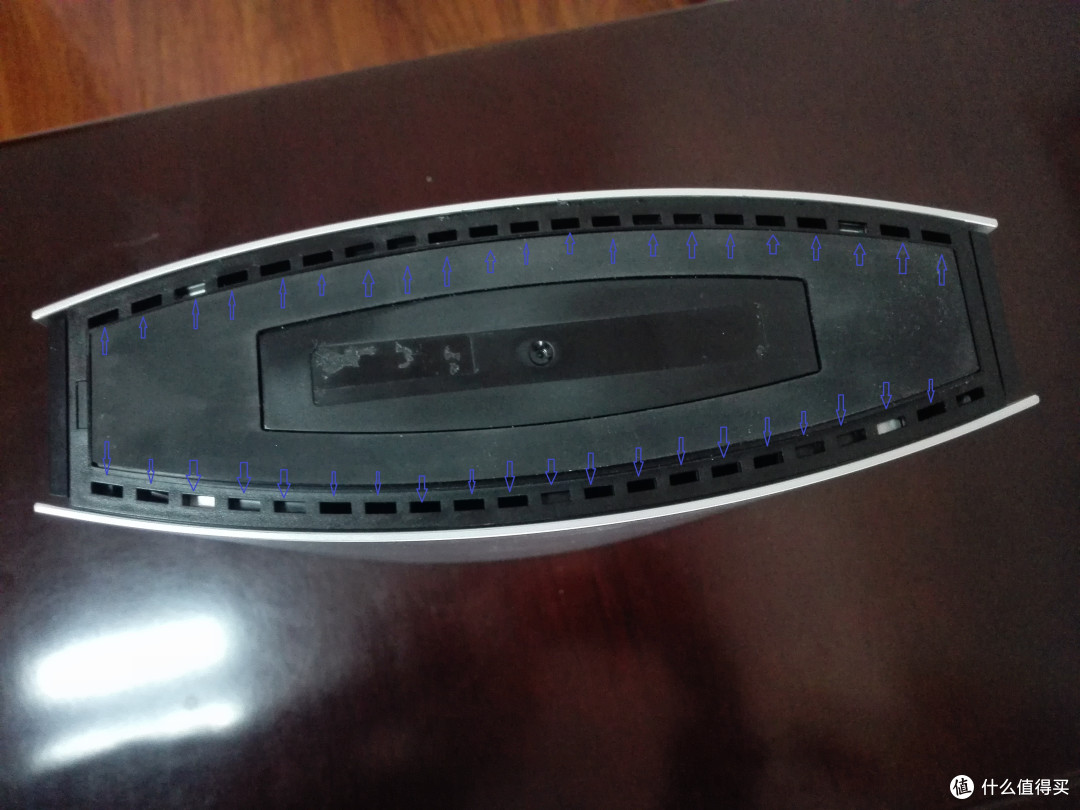

底部的进气口面积太小

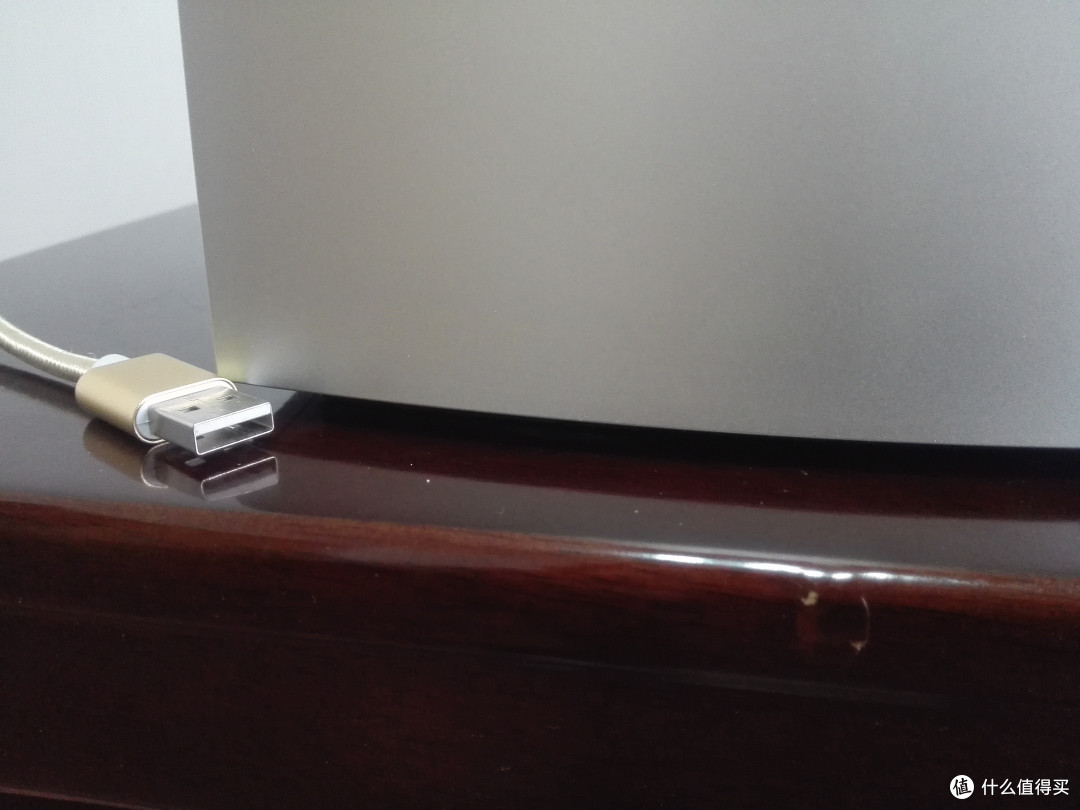

进气口太低,还不到一个usb接头的高度

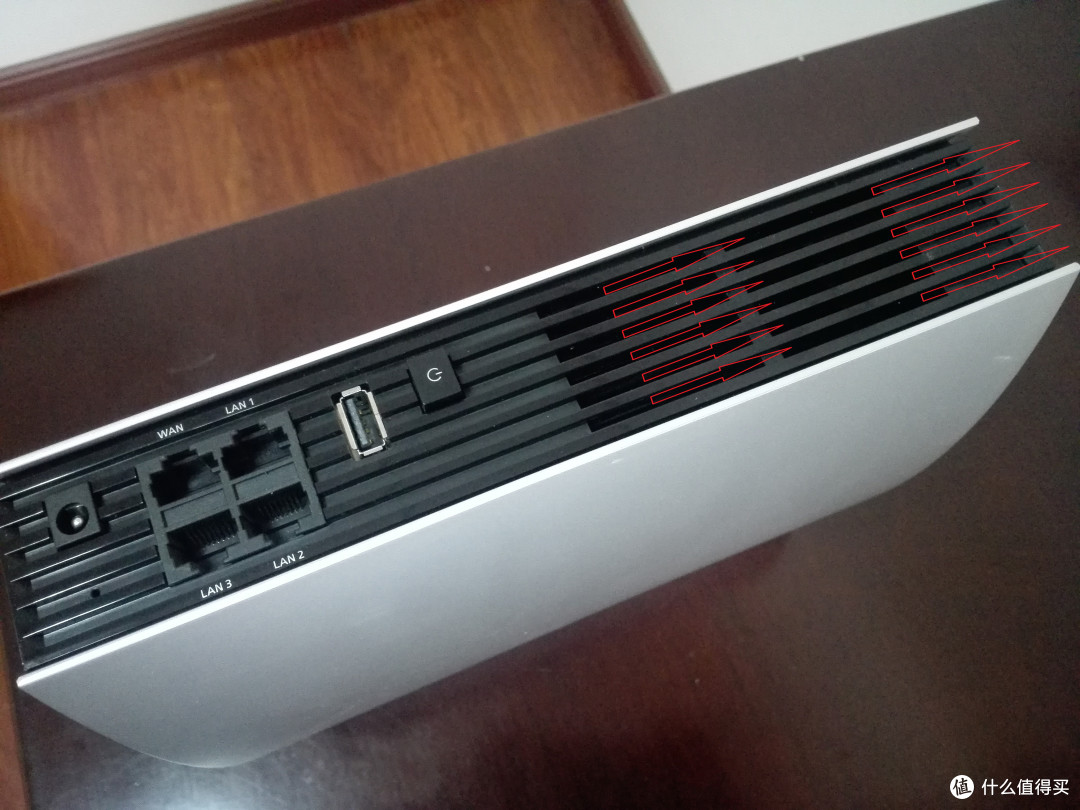

侧面的24条出风口和内部的天线框架有干涉,实际面积很小,影响了热空气流出
楼主改造后和恩山上几位达人同样方法取得的降温效果差不多,同时解决了劣质硅胶垫渗油问题。如果想取得更好效果可以在机身内部加热管散热片增加散热面积或者给机身开孔加快空气流通。
文章到此结束,希望对使用同款路由器的值友们有帮助。
