随手分享攻略 篇二十五:DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

2020-08-04 11:28:42 36点赞 92收藏 27评论

本来上周就可以做完这个8.8寸的,但是因为最后的配件迟迟不到,拖到了现在,郁闷。。。

上一篇7寸制作细节传送门 《《《

随手分享攻略 篇二十四:Diy桌面副屏 + 氛围灯 —— 附材料清单想攒一台电竞主机、家用主机、酷炫主机无从下手?想省钱又怕性能不达标?值得买帮你打造定制化DIY装机工具,自助全网比价装机,提供最适合的搭配方案,解决各种攒机场景下难题。>快快使用戳这里叮咚小丸子| 212 评论113 收藏1k查看详情

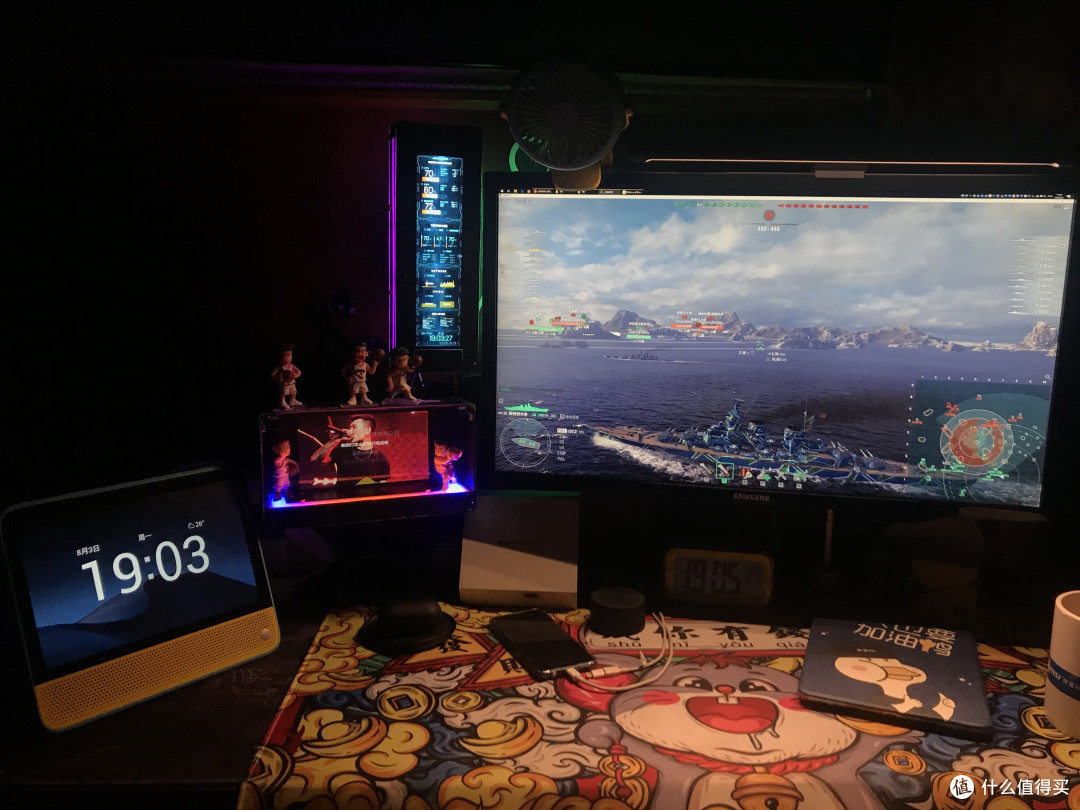

先放个整体完成的效果DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

图看起来有点小,看视频。。。


8.8寸玩游戏的时候当系统监控,工作的时候放素材库导航。氛围灯是绿色+紫色。本来想整成跑马灯,后来因为成本要加不少的问题放弃,

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

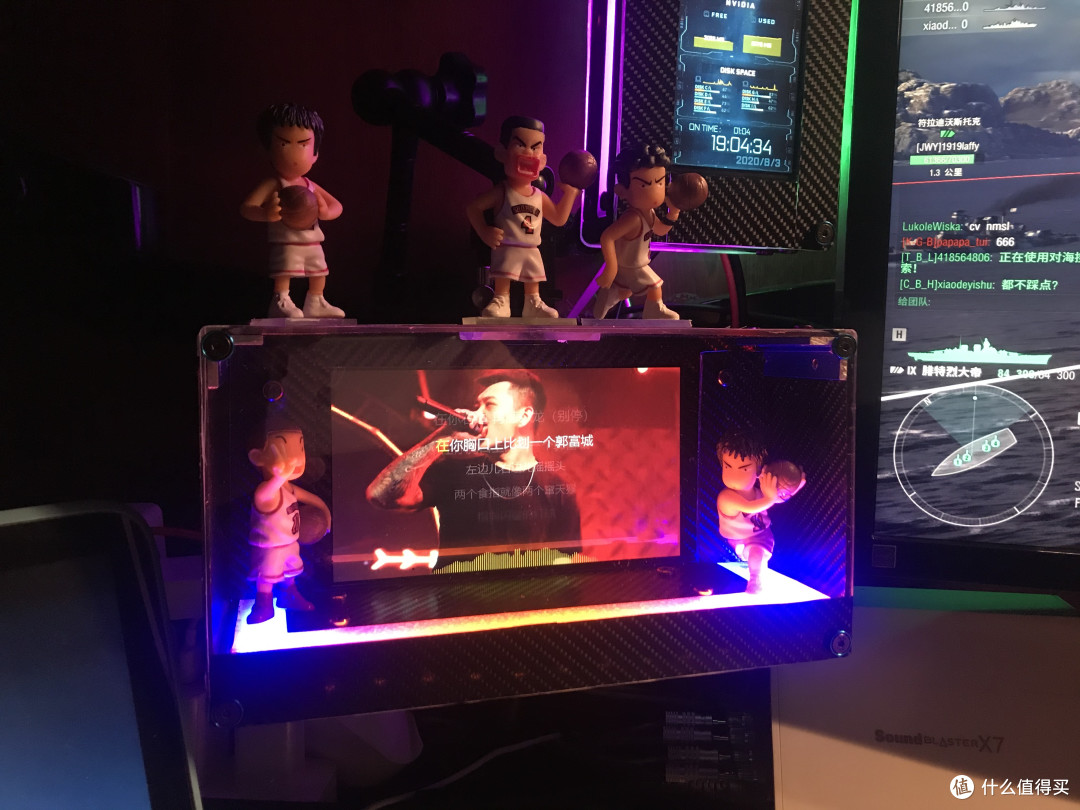

7寸的功能我当做提词器或者电影播放窗口。氛围灯是蓝色+黄色。正面最下面我准备后面加装节奏器,但是闲鱼溜达没有发现便宜的,只能等以后看机会了,这里给准备制作的值友一个建议。

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

8寸副屏制作材料和成本目录 ——

成本的大头还是屏幕,其它的基本没花什么钱,很多都是制作7寸时候剩下的。下面这些是重新购买的。

  • 8.8寸ips长条屏幕+驱动 分辨率1920*480 —— 210元

  • 亚克力板 30*30 3mm厚 —— 9元

  • 灯条20cm长紫色和绿色各一根 —— 3.5元*2

  • 按压自锁开关 —— 4.5元

  • DC电源母座 —— 1.3元

总费用231.8元,其中有用每日红包和淘金币红包购买,实际花费210元。你没看错,就屏幕花钱了,因为是在闲鱼里买的,什么红包都用不了。所以没有办法省钱,加上之前7寸屏幕的花销,两个屏幕共花费368.8元。这个成本是不是很低,aida64的皮肤都是自己设计制作的,所以自己动手能省很多钱DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

制作流程 ——

因为先制作了一个7寸的当练手,所以做这个8.8寸的顺畅和精致了很多,大部分时间用在放空思想,脑中构思效果图。虽然有了练手制作的经验,这个也前前后后修改了很多次,好在最终效果我很满意,一切都是值得的。制作8.8的时候很多次都是连着7寸的一起修改,所以7寸最后的成品完美了很多

先用白板画了一个大约的设计草稿

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

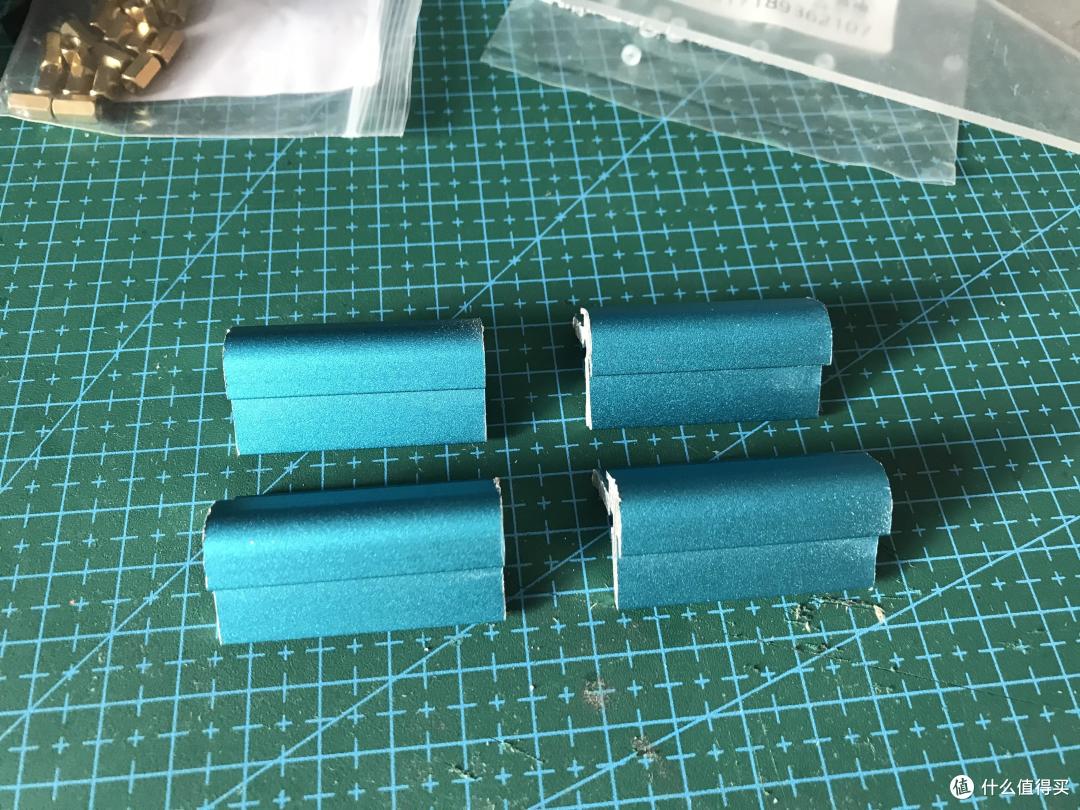

与7寸的最大不同就是我加了一个散热风扇,只有3cm宽,给驱动板散热。因为这个风扇所以外壳的宽度就限定在4cm。用之前剩下R5角铝切割4节4cm宽的主框。我买的是1m的,用了这么多还剩下不少。早知道我制作7寸的时候,当前后的横梁了,这样正面就没有螺丝孔,都在侧面会更美观。制作8.8寸的时候我也准备这么干,但是一根30cm长,4根120cm,剩下的长度不够DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器 ,所以如果你也准备这么干,一定要提前估算好长度。

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

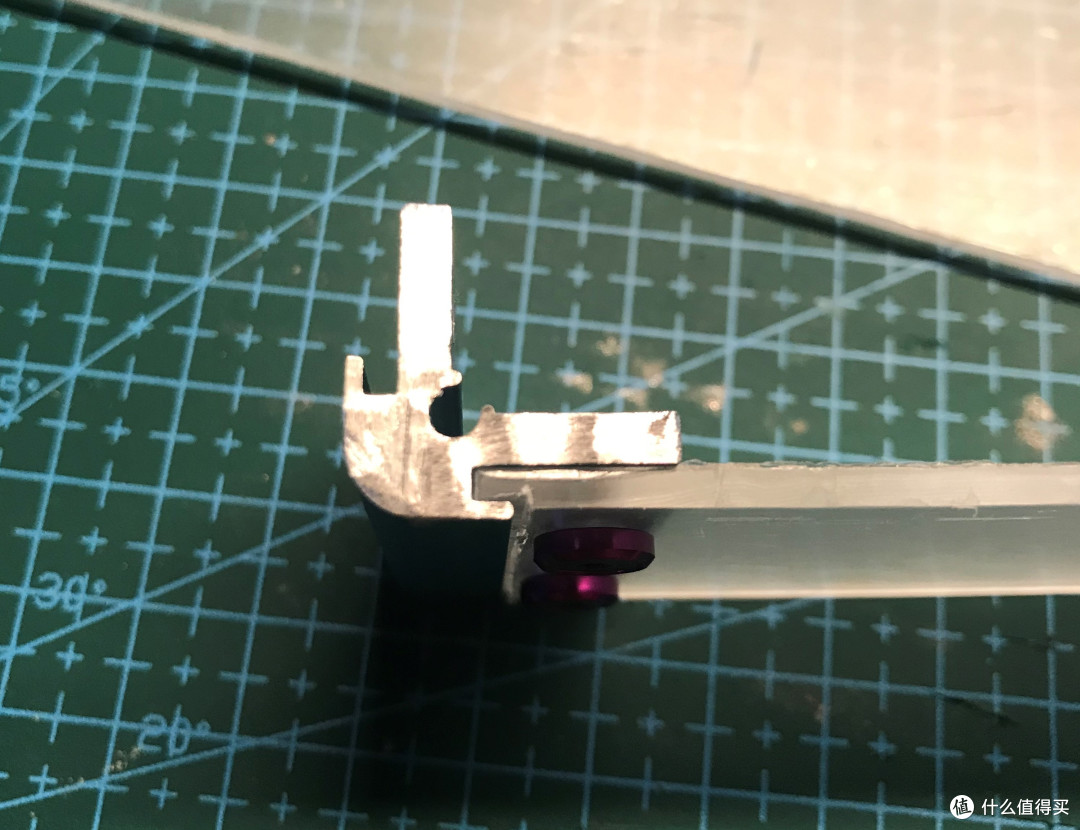

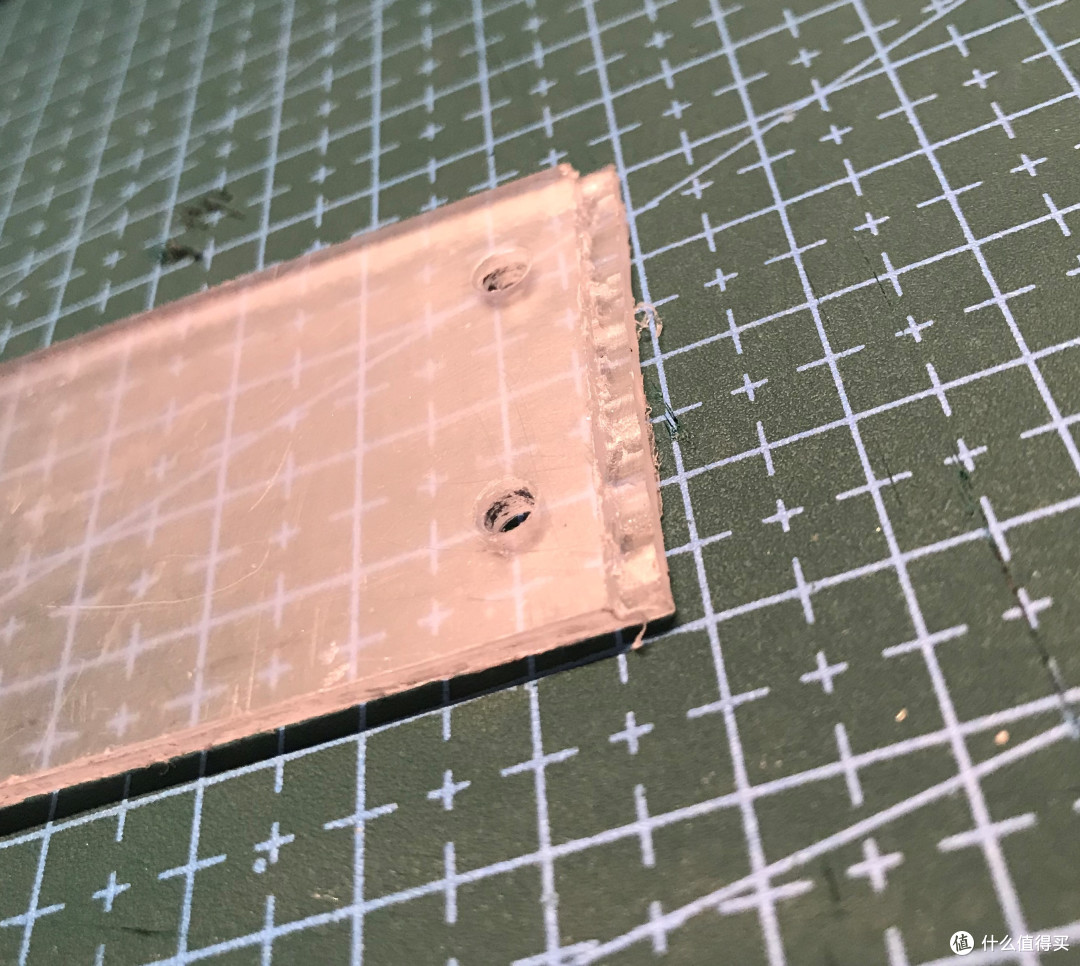

亚克力3mm厚,边缘的地方去掉0.5mm*2mm的凹陷

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

插进框里,正好卡住

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

再用两个螺丝固定住,至于用彩色垫片还是直接把螺丝埋进去,做平看个人喜好了。

PS:一定不要急着撕掉亚克力板的保护膜。。。

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

两侧搞定,安装后效果

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

开始固定风扇,因为我准备把风扇安装在上方,让风扇向外抽风,下方进风。因为热空气上升的道理,如果不懂,回去问你体育老师去DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器 。。。先固定一个孔,然后在打剩余的三个孔。。。

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

我这么仔细,竟然还是歪了,好在是放在里面,无所谓了

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

打完通风孔,安装上风扇。风扇是12v 6000转静音风扇

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

左右两根长板两面贴上磨砂膜

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

组装好框架,准备进行下一步电源的安装

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

氛围灯肯定要单独开关,毕竟白天不需要打开。与7寸一样,供电部分也是两部分,5v和12v,前者是屏幕供电,后者给风扇和氛围灯供电。开关为了操作方便,安装在上面,也就是风扇这一面。开一个12mm的孔。

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

效果图如下,绿色的环状灯就是开关,开启电源亮,关闭电源不亮

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

接下来开始制作,因为我是将灯光分成两部分,2:1的比例分配紫色和绿色,所以我需要做一个安装灯带的底座,两面相对安装灯带,这样就可以做出颜色交替的效果了

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

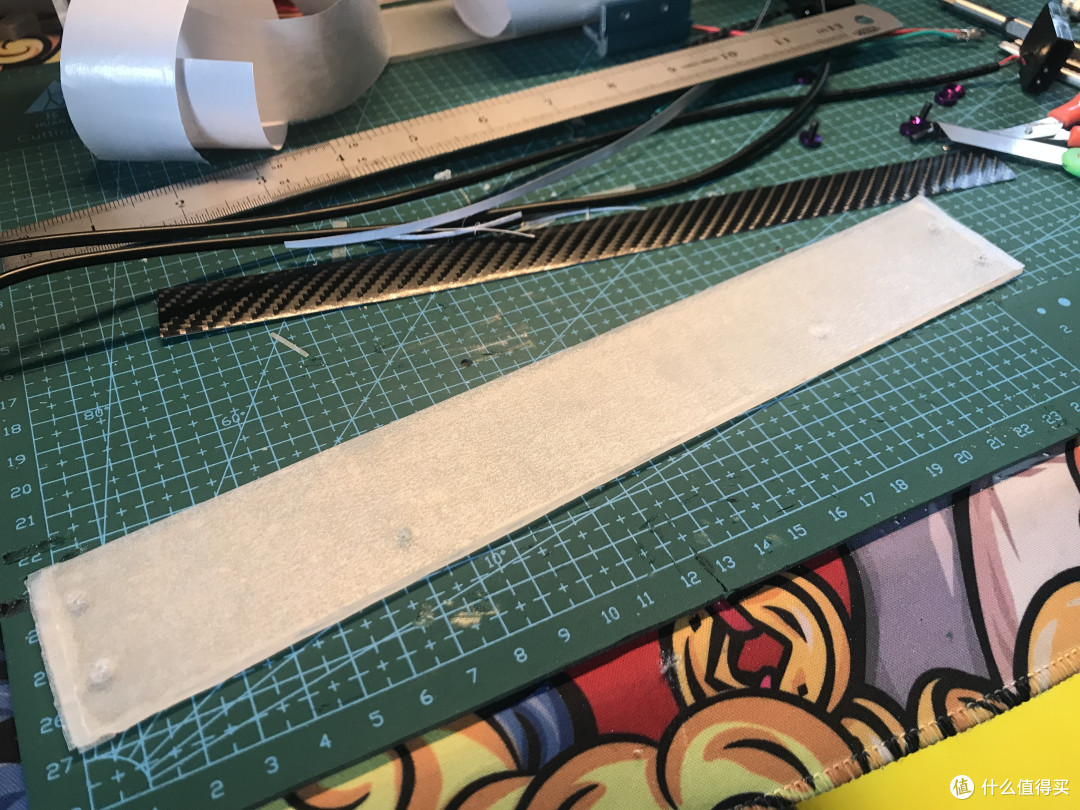

为了减轻两根灯带互相的影响,粘贴灯带的底板我同样两面贴了磨砂膜

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

用2cm的螺丝柱固定在一侧的外框上,至于左右,我当时也没响,纯随机。。。

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

正面亮超难看,所以我用碳纤维贴纸,隔离出中心偏正面1.5cm宽的一条灯路

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

实际效果如下,一侧紫一侧绿,中间紫绿渐变

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

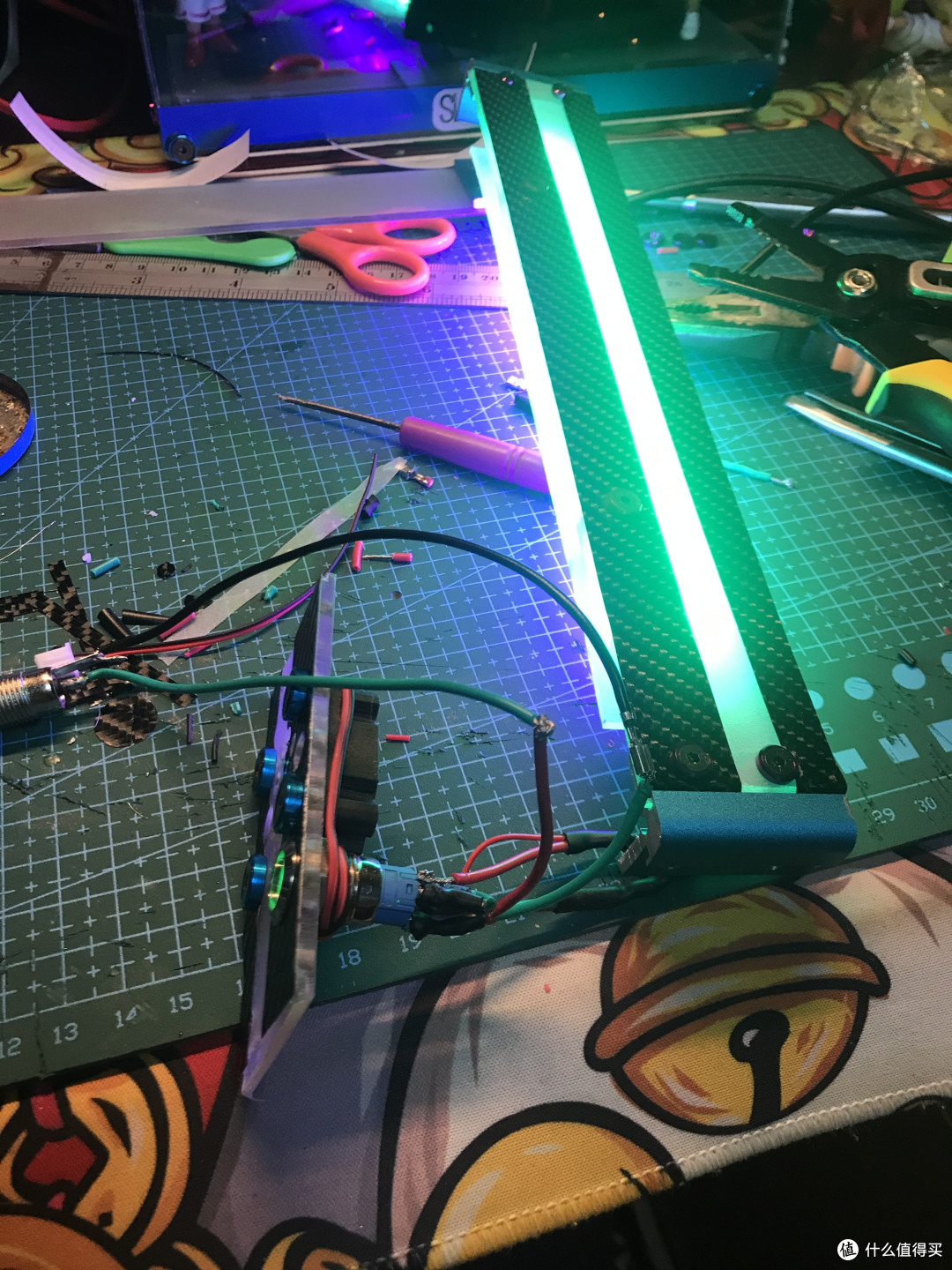

接线 —— 通电 —— 测试

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

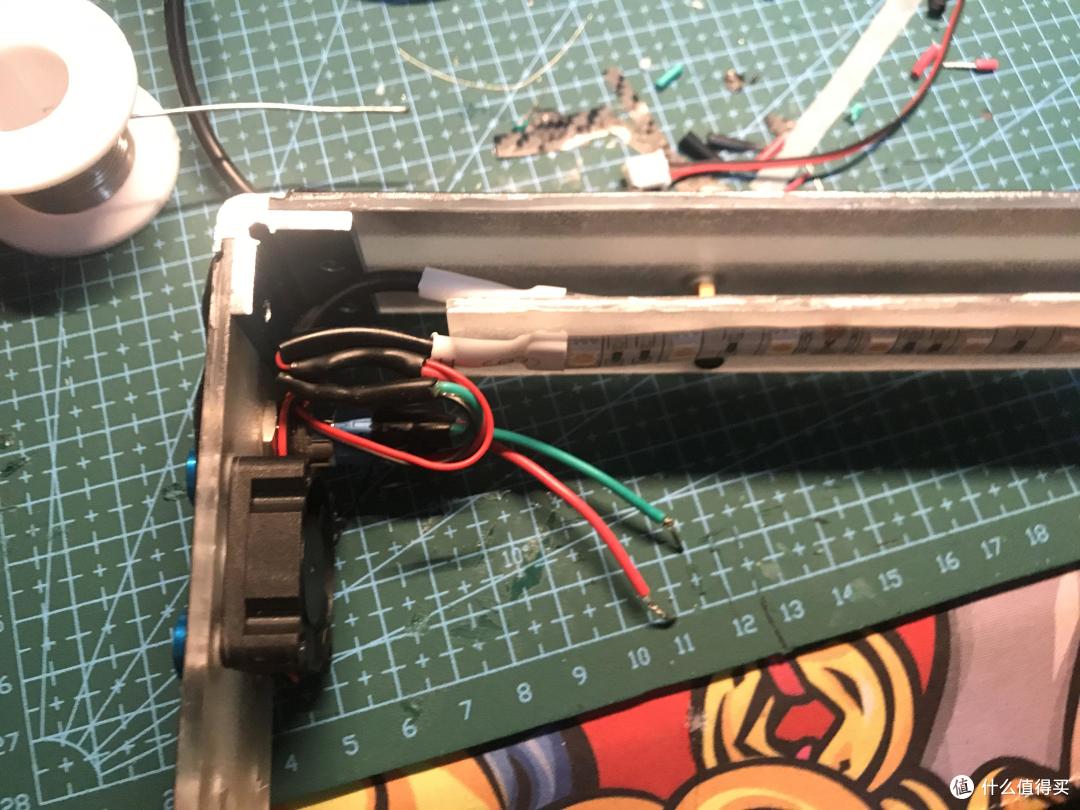

电线焊接处用热缩管包裹,安全一些

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

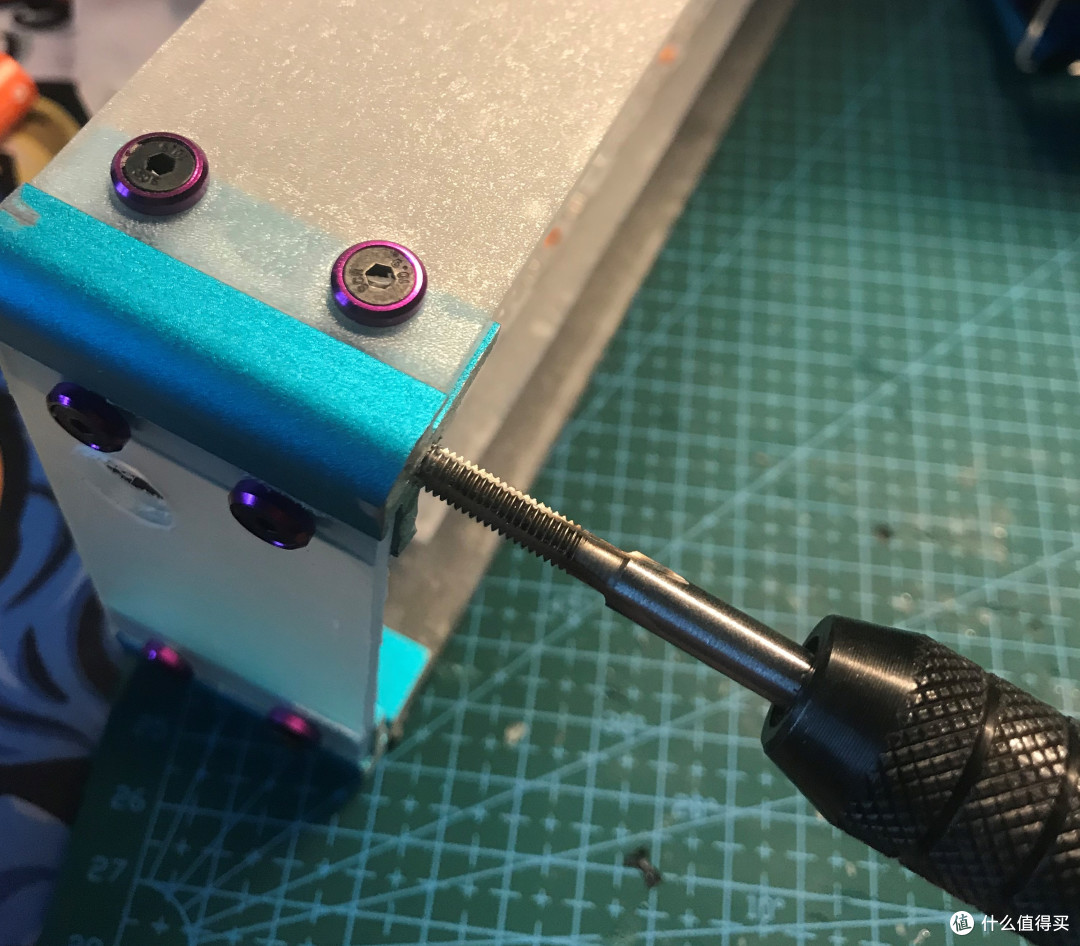

接下来给铝框攻丝 —— M4

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

因为亚克力的通透度很高,除了没有玻璃硬度高,这就是最大的缺点,我准备后期换成玻璃的,7寸的正面我擦拭一不小心就是几道划痕,心痛DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

用3cm薄胶带沿着屏幕外边贴一圈

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

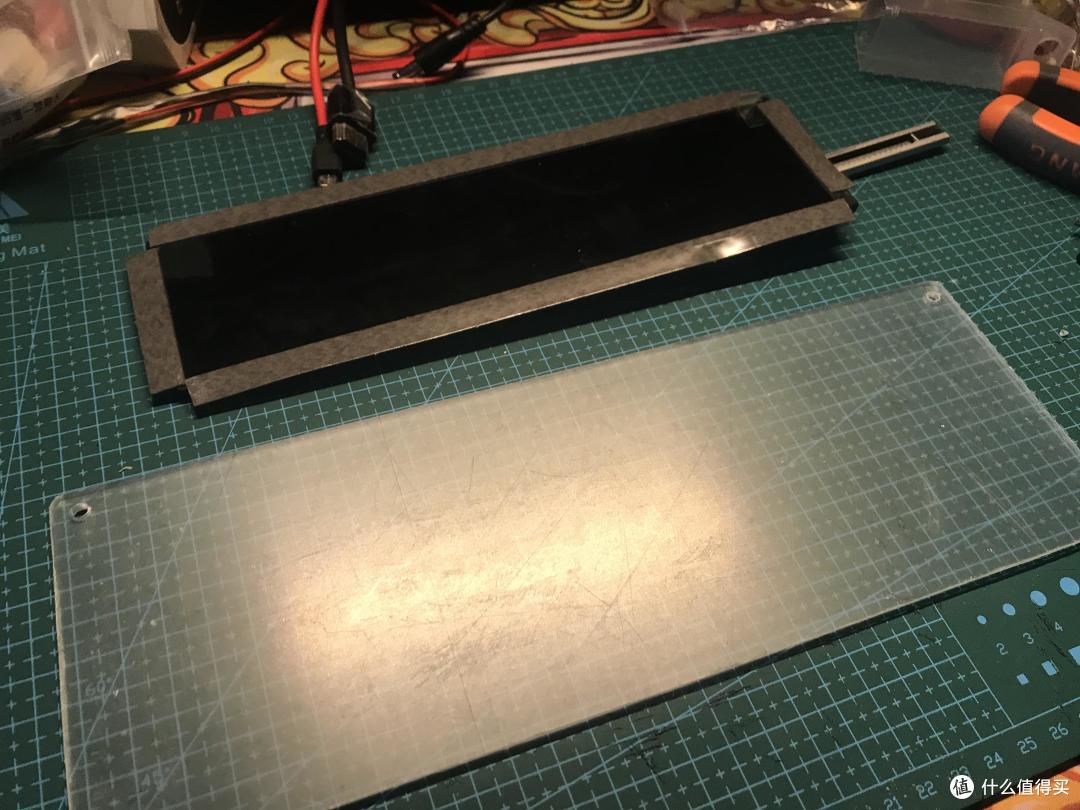

撕掉亚克力板内测的保护膜,测量好中心,贴上压紧

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

用碳纤维贴纸,装饰一下正面的上下,至于左右剩下的小块区域后面在处理。

中间屏幕上的保护膜不要急着撕!!!

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

安装主框架 + 灯带,通电测试

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

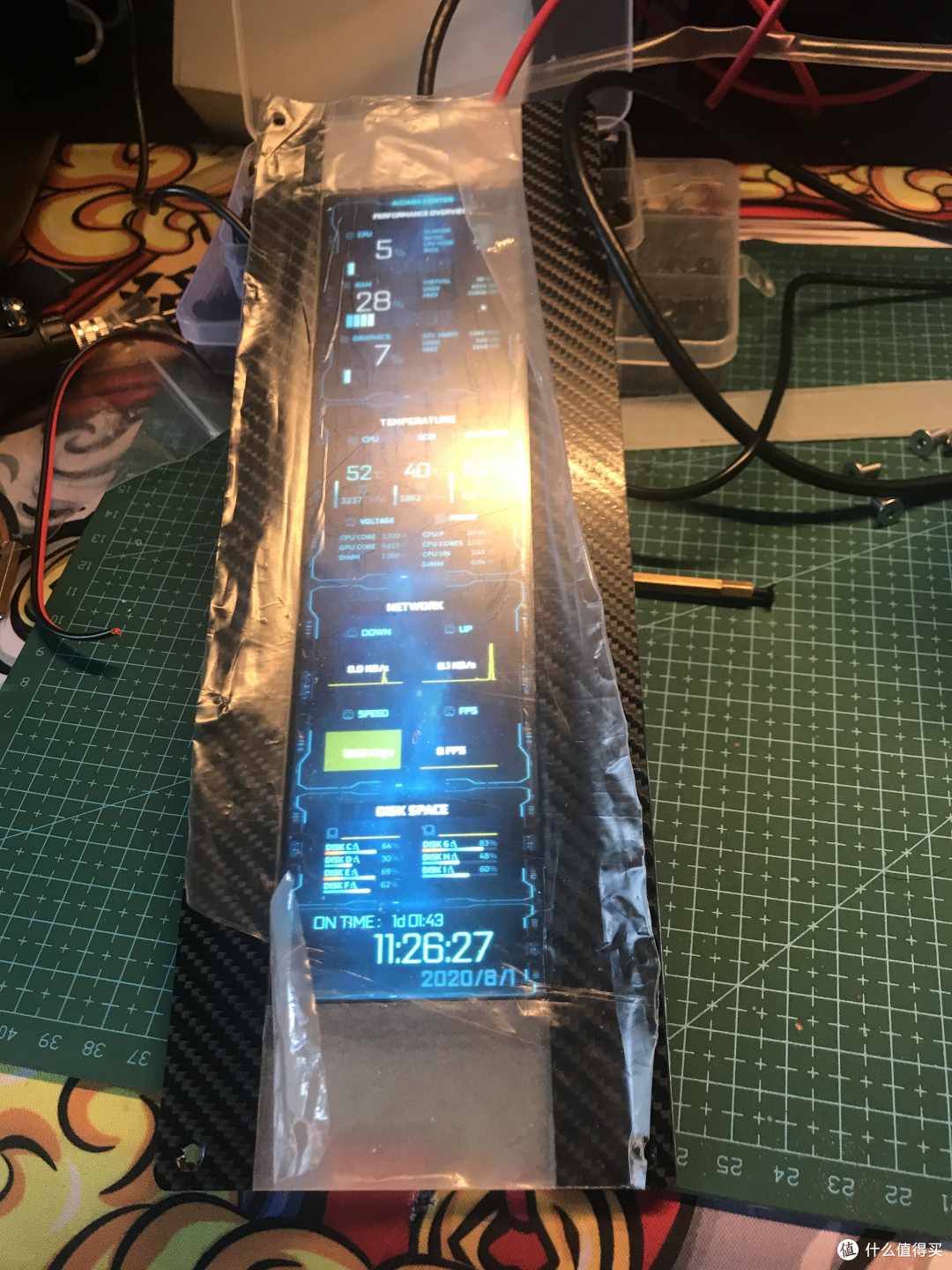

接下来测试屏幕,特意制作的竖屏皮肤,完美DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器 。。。

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

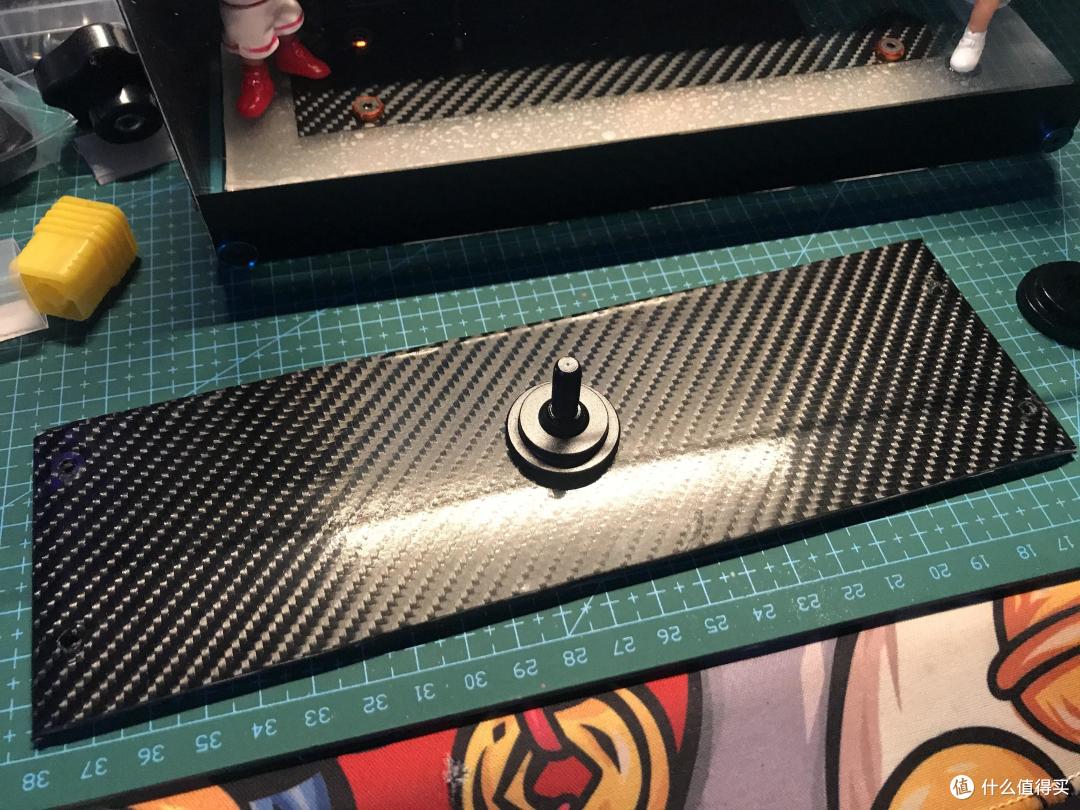

因为我准备挂着竖立起来用,所以需要背面开孔安装固定支架前端接头

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

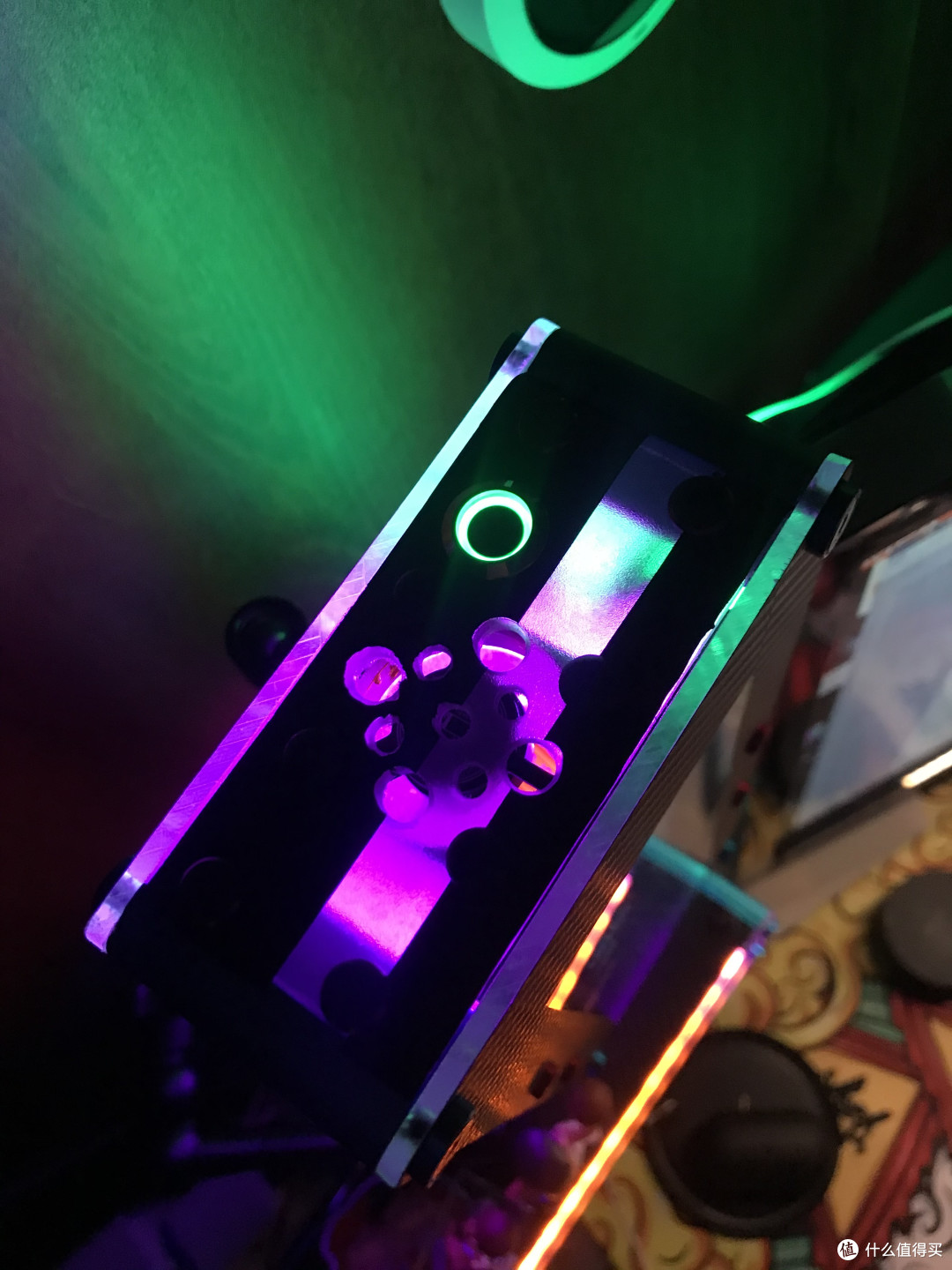

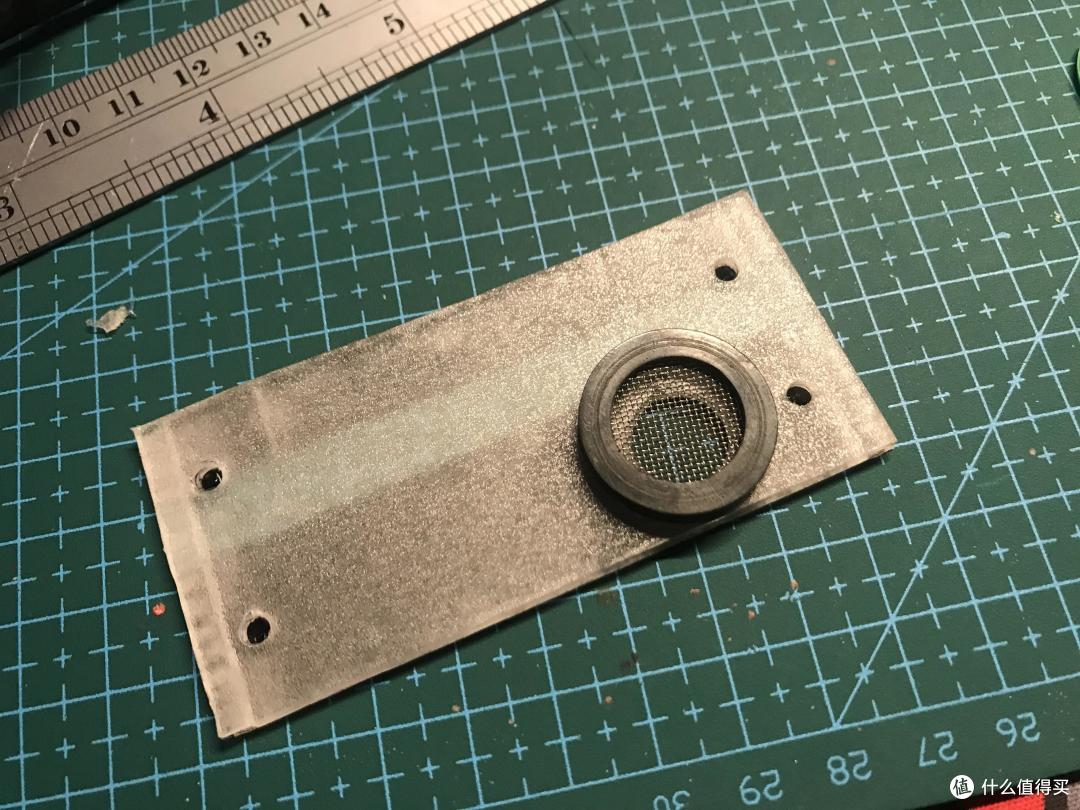

安装上发现尴尬了,下面接电源很碍事,还不好看,拆下来改之,但是这个孔不处理也很难看,经过几分钟的发呆。灵机一动,用水管里的过滤网当做防尘网粘上,当入风口。完美!!!DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

加装支撑柱,上下前后都装。这个是必须的,因为亚克力板太软,而且框架太长

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

加装后,强度加强了很多

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

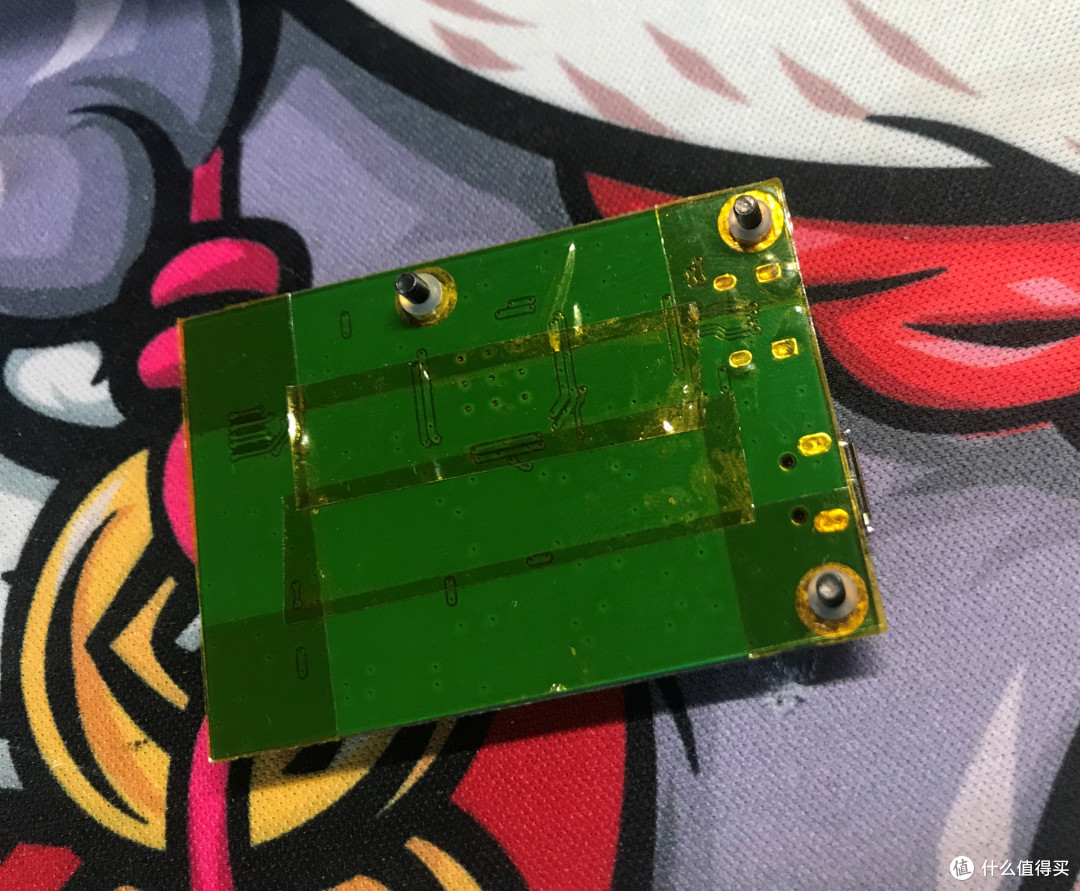

开始处理驱动板,背面贴上绝缘胶带,固定螺丝上下各加一个硅胶垫

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

驱动板固定在内部,出线改成后面下方。

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

出孔的地方我加装了12mm的电线保护圈

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

—— END

完成后称一下重量 ——

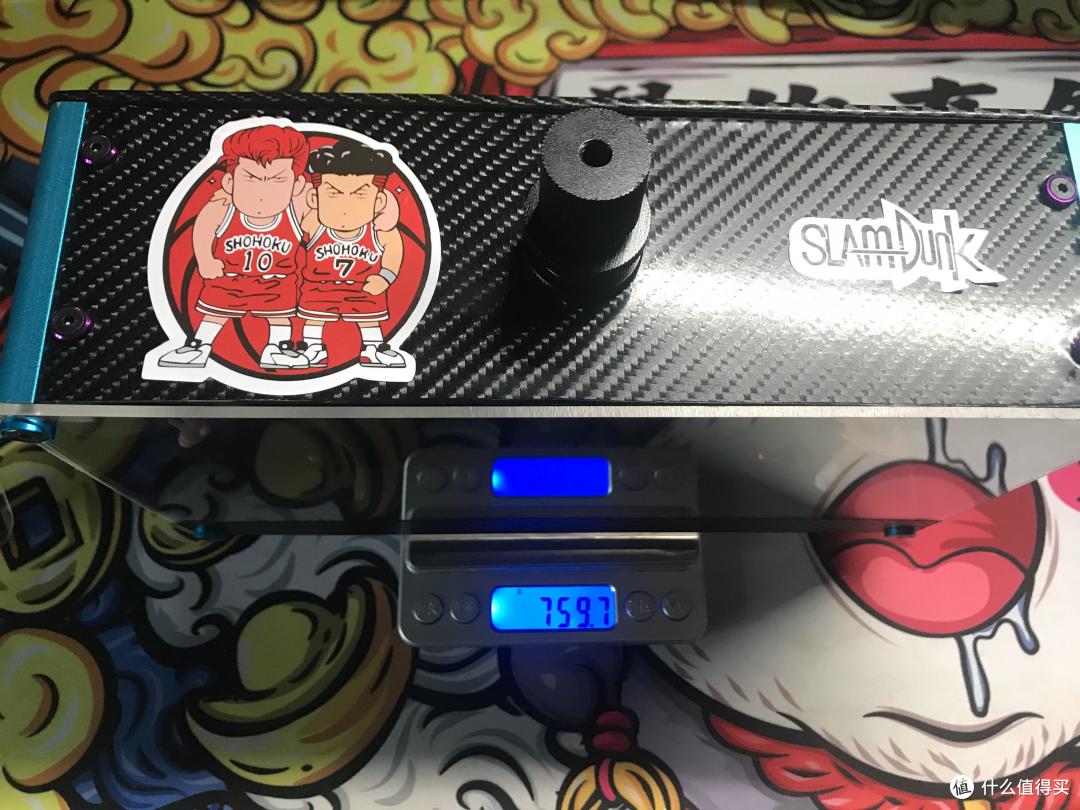

7寸 —— 759g

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

8.8寸 ——577g

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

两者相差近180g,应该主要差在7寸里面的灌篮高手摆件上。两个屏幕都不重,常见的支架都可以支撑柱,例如我用的魔术手支架。

系统里面我是这么设置的,仅供参考

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

做7寸的时候手生,所以做得比较慢,失误也不少,反正就是越做越完美,所以下一期更新我用12寸长条触摸屏制作的入户玄关家庭控制终端,程序和界面ui都设计完毕,写完这篇,我就准备着手制作。

因为我是准备制作成嵌入式的,所以比这两个副屏制作简单多了,主要是正面,氛围灯肯定必不可少了,但是不需要手动开关,正面添加一个光感开关就解决这个问题,天黑自动亮起。这次下血本用跑马灯,我的钱包又缩水了DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

草图,这次用木板做

DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器

期待我下一篇的值友,欢迎关注我DIY桌面完结篇 —— 系统监控 + 氛围灯 + 歌词器 。。。。。。

不要吝啬你的点赞!收藏!打赏!感谢。。。
