背景介绍

大户型建筑的无线网络问题，一直是我多年来的困扰之一。一般而言，无线网络的问题通常涉及到了几个因素，比如签约的宽带速率是否为百兆以上宽带，使用的拨号路由器（主路由器）是不是千兆路由器，传输的网线是否优质（CAT5类线及以上），设置的子路由器的布局方式（影响了设备的无线信号接收效果）等等。根据上述因素进行排查，我家的情况大致如下：使用福建电信的100M宽带，拨号路由器是网件WNDR4300v2，传输的网线为普通的八芯网线，设置的子路由器布局方式存在很严重的问题。

先介绍一下我家的户型，是一栋普通的小镇自建房。房子一共有五层，下面是一、二、三、四层的户型图：

一层户型图，在客厅有线连接了一个k2作为交换机用ap。

二层户型图，可以看到只有一半的面积是一楼客厅的上空，所以无线信号主要依赖于一楼。

三层户型图，是光猫和主要路由设备的放置楼层。

四层户型图，居住空间和三楼的差不多。

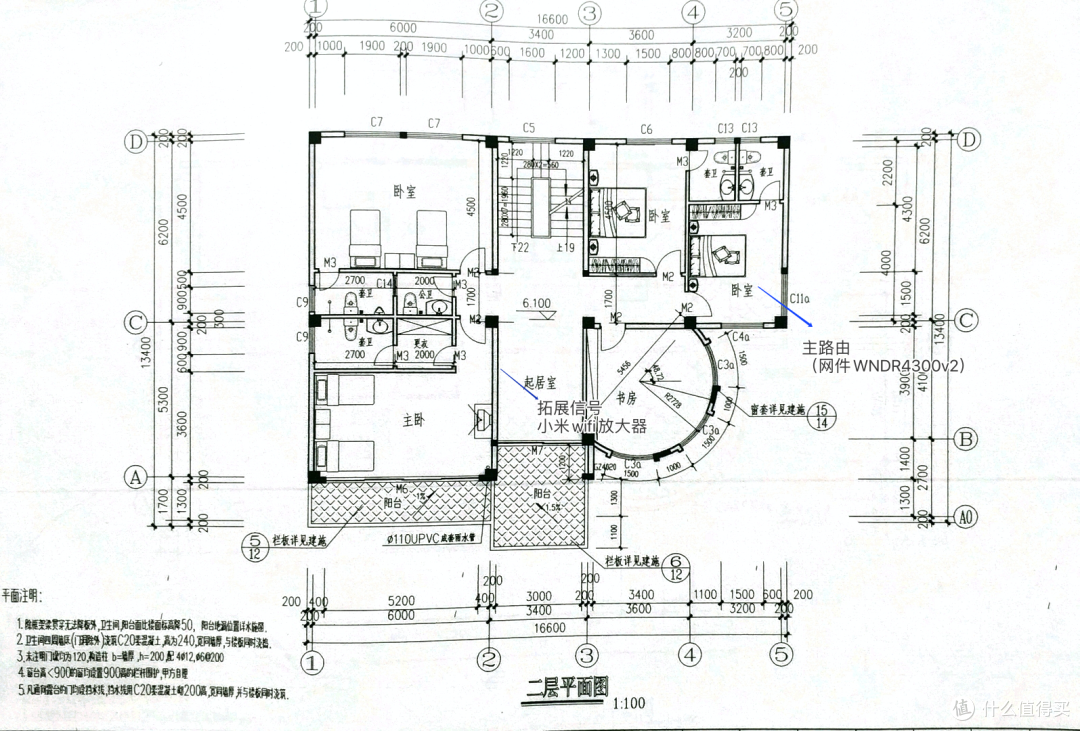

接着上图，描述一下我家在网络改造前的网络设备布局情况：在三楼的卧室设置了主路由器，在三楼的起居室设置了一个小米路由拓展器，在一楼通过有线的方式，使用k2设置了一个交换模式的ap。

三楼的网络设备布局情况 。

就日常使用而言，一楼、二楼的网络使用由于空间的缘故，几乎是依赖这台k2来运行的，使用上自然也没有什么很大的问题，而最大的问题主要集中在三楼、四楼的网络使用上。由于我家层数较多，房间较多，墙的数量成为了阻碍无线信号传输的重要因素之一，三四楼的最大影响因素也就在于此。

三楼的2.4ghz无线网络信号质量，虽然左侧有小米wifi放大器加持，但效果还是难以言尽……

三楼的5ghz无线网络信号质量，这个最直观的反映了网络质量。

四楼的2.4ghz无线网络信号质量，全部靠三楼的设备来支撑着度日，仅能联网而已。

四楼的5ghz无线网络信号质量。为什么左上角的卧室没有测试？因为那间卧室里已经没有5ghz的信号了。……

改造方案

我曾想过使用张大妈上看到的AC+AP方案来解决多个房间的无线网络问题。按照户型的设计，每个房间都配备了一个为了闭路电视专门设计的网线口（虽然没有CAT6类线的速率），在理论上而言，这次的网络改造可以借用这些线路。但经过调查发现，这些网线最后都被汇集到了一楼的广播电视箱，而我家的光猫和主要路由设备都被放置在了三楼——这可以说是很不合理的布线逻辑了——再加上我对于布线后的网线使用办法没有很大的把握，因此这些线路便也没有的使用的必要。

因此，全房间有线扩展信号这一方案被否定，这或许是很多住在装修依旧的房屋里的朋友们所会遇到的困境。不过，当我在张大妈上搜寻相关的网络改造帖子的时候，我发现了一种新式的路由器——MESH路由器。MESH路由器类似于以往的路由器桥接方式，但不同之处在于，其桥接的方式非常多样，可以使用有线桥接，也可以使用无线桥接，布网方式也可以跟随实际情况布局……总之，这确实是一种很有用的网络布局方式。具体介绍可以参考这篇文章：《大户型网络覆盖Mesh组网实测，AC or AX下组网有什么不同》

因此，我敲定了这种布网方式，并将相关的布网设备纳入了考量：linksys的velop系列虽然质量最好，可是价格实在太贵，而我的需求也仅仅是保证网络正常使用，跑满带宽而已，并没有使用nas这类对内网大容量传输有严重需求的设备，因此否决了这个选择。华硕的mesh系列看起来好像也还不错，不过也有一个缺点，贵。所以我选择了入门级的mesh设备——水星M6G。

高中时购买过水星的“三天线路由器”，被其这般低价骚操作害得不轻，以至于我多年以来对水星的设备不是抱有很大的期望，不过这次买来的水星M6G相比之前的设备而言，确实在使用上有很大的不同。首先，路由器的后台界面不是以往的老式左侧目录右侧内容的古董级界面，而是友好的交互式界面。其次，设备的包装盒整体设计看起来比较现代，不再是简单粗暴的“穿墙王”这种莫名其妙的标语。再者，性价比高（这才是我购买这台设备的最根本原因）。

具体布置方案如下：

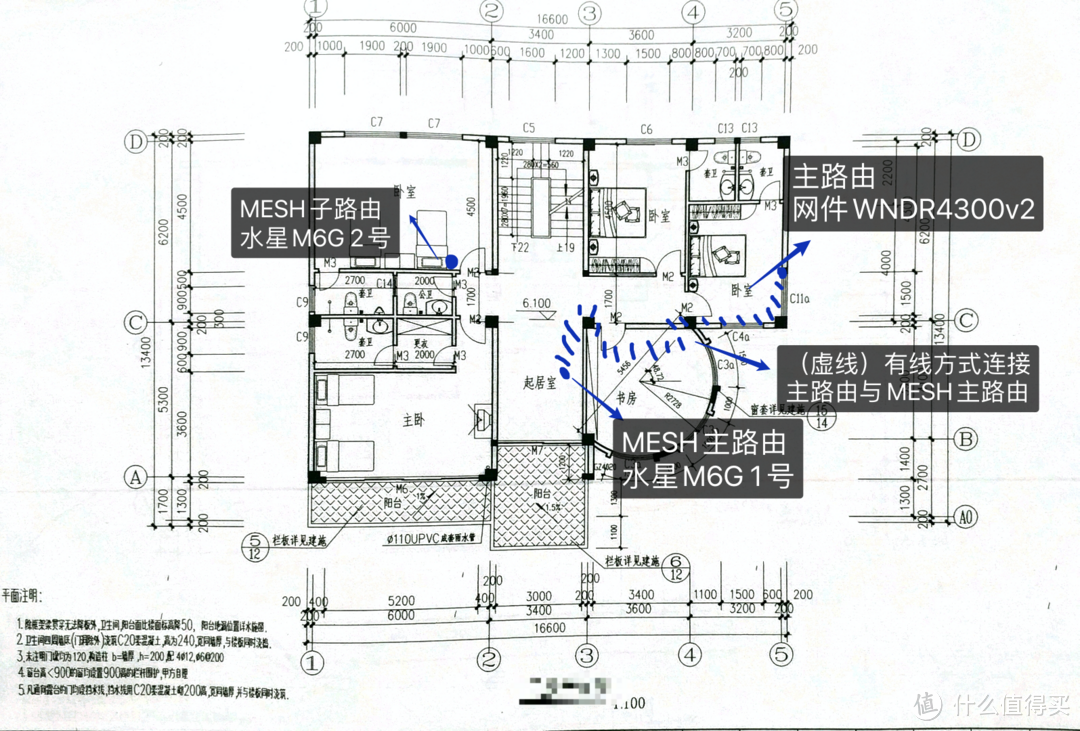

三楼的布置方案。

三楼主要借助有线连接的方式，将主路由的网络传输至起居室的mesh主路由（1号），通过1号mesh路由实现三楼主要生活空间的信号覆盖。而2号mesh路由主要用来将信号传输至4楼的同一方位的房间内。

四楼的布置方案。

四楼主要借助无线连接的方式，设置3号mesh路由，将三楼的1号mesh路由信号传递到四楼的左下角主卧及右侧主卧，同时覆盖路由所在的阳台。同时，由于墙体的原因，四楼左上角的主卧接收到的3号mesh路由信号较差，通过上文所提及的3楼2号mesh路由的信号传递，使得四楼左上角的主卧能够达到比较满意的网络质量。

同时，为了方便设备的网络漫游，将一楼的k2替换为了4号mesh路由，也是水星M6G。

改造后效果

经过本次改造，三楼、四楼的无线信号与上网速度均有了非常大的改善。

三楼的mesh无线网络信号。

四楼的mesh无线网络信号。

虽然签约的是100M的电信宽带，但是由于以往不科学布局的缘故，三楼的上网速度一般处于1-2Mb/S的龟速状态，四楼的无线更是连信号都时断时续，网速基本处于500kb/s-1Mb/s的状态中。通过此次改造，三楼的卧室几乎都实现了70Mbps的速率，折算一下大概是8-9Mb/s的下行速度，四楼的卧室也实现了大概60-70Mbps的速率，折算后约为7.5-9Mb/s的下行速度，大致比较满意。总的来说，几乎充分使用了所签约的带宽。

三楼的测速结果。

四楼的测速结果。

总结

网络改造其实并不是一件很难得事情，只要我们把前期的信号勘测工作做好了，那么就知道信号的死角在哪里，便可以根据实际情况增添合适的信号转发设备来解决。这次网络改造，我一共购买了4个水星M6G路由器，每个85元，总花费为340元，并且合理使用原有的拨号主路由，可以说是一次比较划算的网络改造方案。

当然，由于时间的缘故，本文的撰写也有很多疏漏之处，欢迎值友们在评论区留言，互相学习，互相进步，谢谢大家。
