看我如何DIY一台4K显示器(怎么想怎么搞)
废话一堆:
上次发的废话一堆诞生了一个词“云DIY”,我很感谢这位值友,确实是脱离了实际总是叫人喊打的。这不,现在菜鸟驿站现在开了,所以赶紧买了配件完成下部分。
很多朋友看了分享的文章后给了很多意见和指导,在这里由衷的表示感谢 !
最近由于工资暂停发放,所以并没有按照原显示器面板型号购买(据说是买不到?),在选屏的时候发现了一块12.5英寸的屏幕素质还不错,因此下面的文章说的是12.5英寸的,如果不需要直接划走 。
首先上成品图:
硬件一览:
显示面板
本次选择的显示面板为
夏普液晶模组LQ125D1JW31这个型号的,其素质如下:
这块显示面板主要参数抢眼的就是分辨率高,实际上当你的显示器低于15.6英寸的时候上4K并没有实际意义。因此可以在屏库选择大尺寸的面板。
按照最初设想,所需要的IPS雾面等等的一些参数一应俱全,区别如下,重点说一下和LG Display液晶模组LM270WR4-SSA1 重要的区别。
①色域较低一些,这个是硬伤,确实是差一些;
②亮度较高一些高了近50cd/㎡,屏幕较小,相对应的离人较近,使用的时候可以调低;
③灰阶方式变为了8bit,尽管LG使用了“抖”的技术提高到了10bit,但是从实际观感上可能差距较大,相对而言LG 也许会更胜一筹;
④驱动电压和eDP接口有变化,驱动板不能通用;
⑤夏普这款屏已经停产了,如果介意这个要关注一下,据说还有同品质的13.3英寸的,值友可以看一看;
综上4点,可以看出差距实际上还是很大的,如果你想选择LG的可以参考回复中的这篇文章:https://post.smzdm.com/p/675765/,其实说到底主要还是价格问题,夏普这个屏不到400块,一块LG屏幕下来至少800,而我全套下来都不到800 各位智者见智。
上一张显示面板的扫描图:
上传的原图,请忽略掉指纹 ,验货的时候粘上去的,整个面板背部就是一个接口——40pin的eDP接口。
说道先验货,大家对这种易碎品购买的时候不要怕麻烦,可以要求卖家发货前拍照留存,以免收货时碎屏说不清。 另外,最好是当快递员面验货,这样能把风险降到最低。
驱动板
先看简介:这款驱动板是一款多功能液晶显示器驱动板卡 ,可支持最高分辨率 4096X2160@60Hz,能驱动 8Lane EDP(其中 4Lane 支持 HBR2)类型接口的液晶面板.拥有一个 Mini DP1.2 接口和两个 MINI HDMI2.0 接口,支持 HDCP2.2,画面及 OSD 同步 90/180/270 度旋转,支持外置 12V 直流电压输入和耳机输出功能。主控使用的是Realtek的RTD2795T芯片。
再看我扫描的图片:

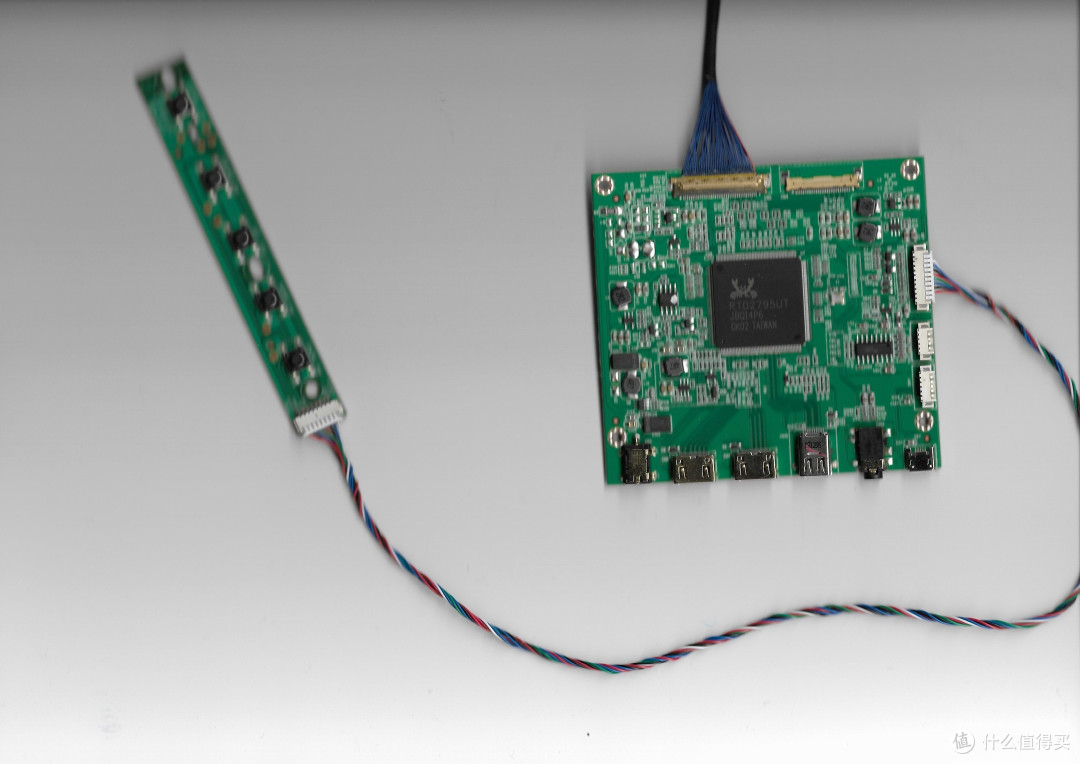

设为头图 接口如下:正面左边依次是OSD线控、音箱、USB输出接口;正面下面从左至右依次是12V直流电源、HDMI两个、DP一个、耳机输出接口,上面是两个eDP接口,已经接线是是40pin的eDP,空置的是30pin的eDP。中间的就是主控芯片。
先向大家说一下这款板子使用的几个问题:
①板子比较薄,大概只有普通电脑主板一半厚度,因此在装箱的时候要轻拿轻放;
②其接口安装的接口均为mini接口,因此使用的时候可能需要转接口,我在使用的时候安装较为不便,经过多次试验,板材和接口处能出现形变 ;
③发热量不是一般的大,按照开始要求,在两分钟内可以升高到60℃,装在纸盒子里就需要人为散热。
再传几张图片:
这个板子居然同时支持HDR和FREESYNC,这对于N卡或者A卡都照顾到了。实际使用中由于PS4 PRO只能调节HDR功能,暂时不知道FREESYNC能不能用,在使用HDR功能时发现无论怎样调整画面偏黄特变严重,不知道如何去解决。对比我的DELL P2214H这款显示器,设置项还是很完美的。
电源
电源这东西是个玄学问题,买的时候看过很多文字,说是要支持4k的话必须单独配置直流12V2A的电源适配器,这个板子也支持用USB供电(虽然是micro USB接口),而且卖家也在推需要使用外接12V电源,因此在整备购买的时候买了一个满足规格要求的适配器。
然而,在使用中,用PS4 PRO上的USB也可以供电,屏幕正常使用,输出的分辨率也没有改变,一如既往的发烫,这一切的一切似乎是被坑了?因为使用的是手柄充电线,在手柄充电时 使用充电宝来带载居然也可以正常运行! 下次用功率计测量一下它们分别带载的功率,看看用适配器和USB供电的区别。
按键以及线材
按键本身没什么可以说的,按键本身没有功能,只是不同的排列通过OSD控制板将按键信号输入到了驱动板而已,实际上有哪些功能还是要看驱动板。买驱动板的时候问了问卖家,卖家很随意地配了个五键的OSD控制板,如果要是特别有兴趣可以要求附上七键的OSD控制板,到底多了哪些功能,原谅我见识浅薄,我到现在还没见哪个显示器有七个控制按键的。说道功能,据说这个驱动板还可以配置红外控制功能 ,但是我觉得并不实用,想着屏幕已然是12.5英寸了,已经够近了,不需要远控操作。
对于线材这一块,40pin的eDP线买的时候要看哪个卖家配,我是买显示器面板的时候和卖家确认好而附送的。这个排线特别细,安装的时候要平行插到接口,否则极有可能一端插进去卡住 ,力道稍微大一点就要报废板子。
扬声器
驱动板能够推动的扬声器为2W8Ω,这个区段的扬声器恐怕听个响都不够,为了避免过载,选购的3W8Ω扬声器实际上音量和音质都相当的差,如果放《渡口》,真是听着遭罪,预算够的话完全可以选购好的。用过很多带有扬声器的显示器,几乎效果都是如我所说。或者如果有需求,可以花几十块钱买个功放板,正好可以利用驱动板上的耳机孔,现在有的可以驱动到100W,再配上合适的扬声器也许是美滋滋的一件事。
如果要我选,因为在选电脑的时候选购了一款音箱,当我不满足显示器声音时,可以使用PS4 PRO自带的光纤输出至音箱,电脑使用耳机输出,其它如手机设备可以使用蓝牙连接。
最后说两句:搞这个真心不简单,其实网上有大堆的傻瓜式的教程,并且有些淘宝店也有一套你能想得到的相关硬件。然而,我既不打算走极致的技术主义,也不踉踉跄跄的随意应对,既然打算了开始DIY这个,那么起码得有一个“仪式感”的态度。在开始有这个想法的时候,确实是连显示器组成都不清楚,在网上和朋友之间各种交流和讨论,才逐渐了解这是怎么一回事,从最先开始打算大干特干到最后的800元搞定的12.5英寸的小作品,作品打折,但是其中的乐趣并未打折,探索和发现的过程总是是我的生活充实而有趣。说实话当把这些放在一个纸做的瓦楞纸箱子完成的时候,我觉得这一刻的仪式感没有辜负这一个月的等待。
话说回来,其实还打算把驱动板上的所有接口填满,想着可以上投屏,可以上自制的蓝牙音箱,甚至选一套好的功放板和扬声器,但是考虑预算已经不足够支持下去了,因为这些已经成为负担,所以为了“仪式感”还是量力而行吧。
