用料扎实，轻取双金牌认证，安耐美金竞蝠GM1000金牌全模组电源

一、前言

intel在发布了ATX 3.0规范之后，没过多久，又发布了全新的ATX 3规范，也称ATX 3.1规范。在最新的ATX 3规范中，瞬时峰值功耗可承受高达2倍的额定功耗并保持一定时间的要求没变，但在显卡辅助供电接口方面，采用了最新的12V-2X6接口，在输出功率更加给力的同时，还优化了接口的物理结构，让其日常运行更加稳定。

面对如此严苛的ATX 3规范，电源厂家各展神通，不仅在用料上更加给力，还对电源的整体架构进行优化，让其在满足相关规范的同时，运行更加高效。

安耐美的金竞蝠GM1000就是一款支持intel最新的ATX 3规范，同时满足PPLP 115V和PPLP 230V金牌认证的一款电源，尤其是在 115V额定电压输入的时候，相同功率下，其输入电流相比较于230V电压直接翻倍，这对电源内部的用料和架构提出了更高的要求，说明这款电源的实力还是非常强的。

二、安耐美金竞蝠GM1000金牌全模组电源 开箱

▼电源的包装还是熟悉的黑、金配色，底部有电源的详细型号和特性介绍，其中金牌认证、日系电容、5年质保非常显眼。

▼电源包装的背面信息丰富，详细介绍了电源的参数和模组线配置。

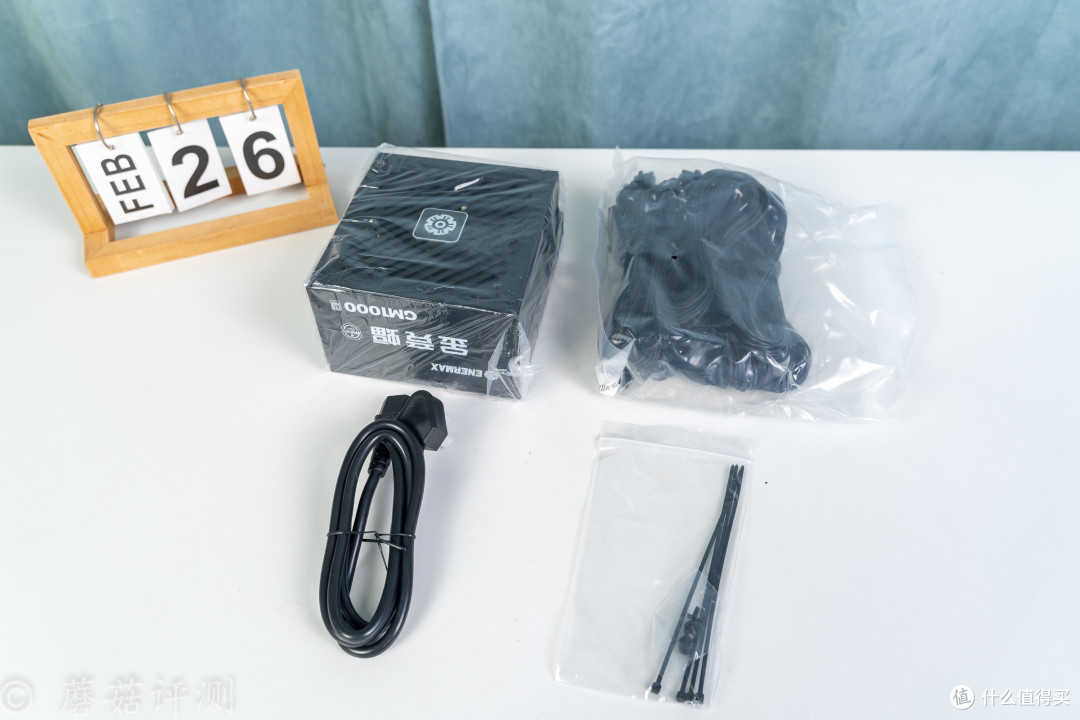

▼包装内部，除了电源主体、供电线和模组线之外，还附赠了一些理线扎带和固定螺丝。

三、安耐美金竞蝠GM1000金牌全模组电源 外观

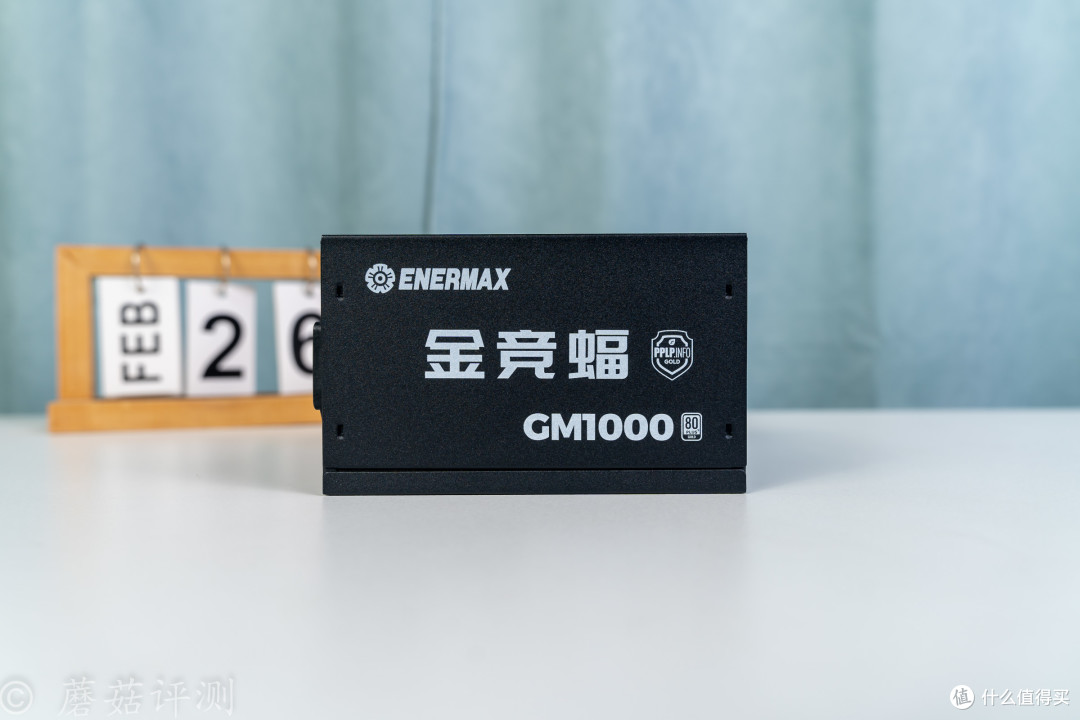

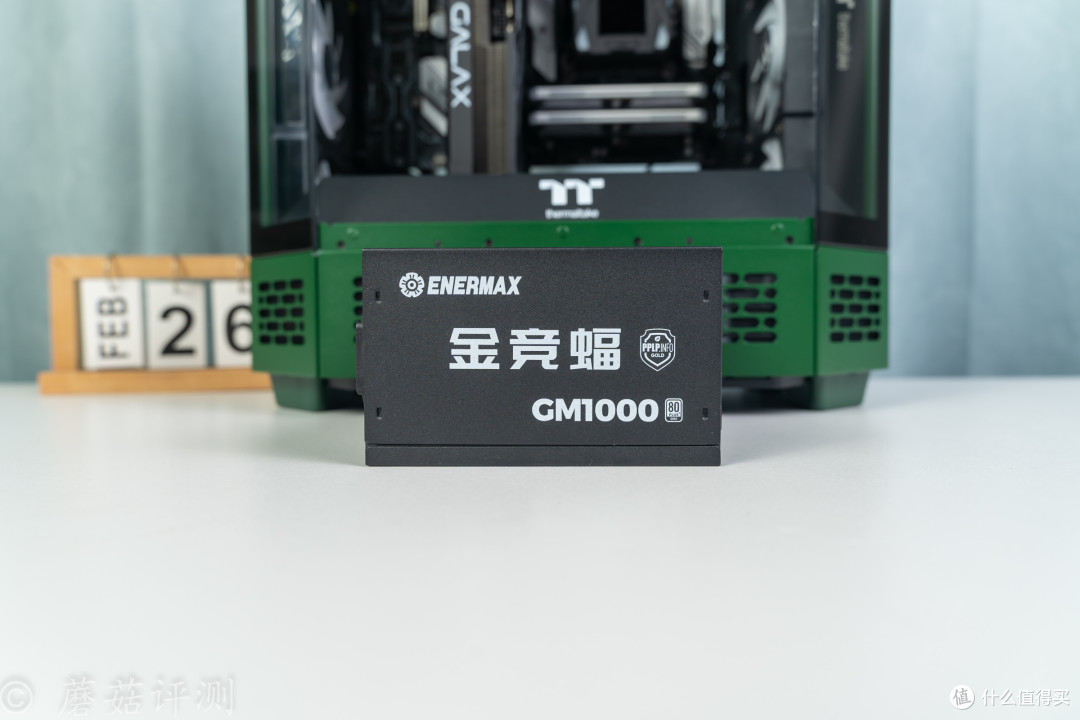

▼电源的侧面有电源的型号，右下角的两个金牌认证非常显眼，一个PPLP，一个80Plus。

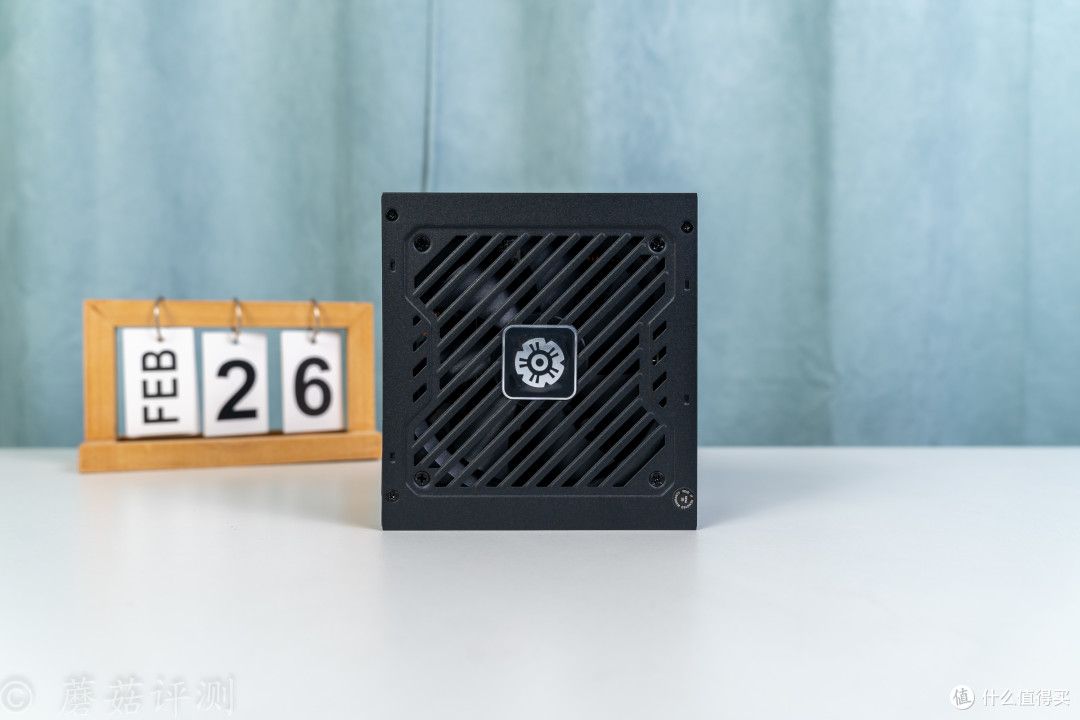

▼电源的散热风扇采用120mm规格，FDB液压轴承，日常运行非常安静。电源的散热格栅和电源外壳采用一体式设计，日常装机的兼容性表现更好。

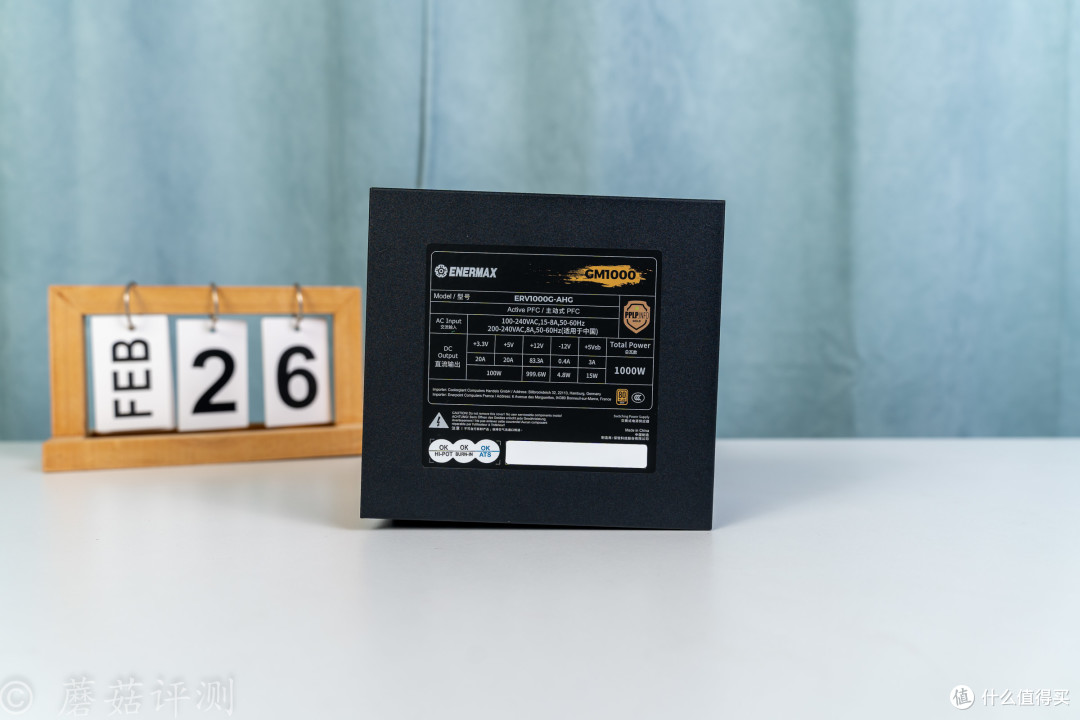

▼另一侧是电源的参数标签，这款电源额定功率1000W，其中+12V单路最大输出999.6W，非常不错。

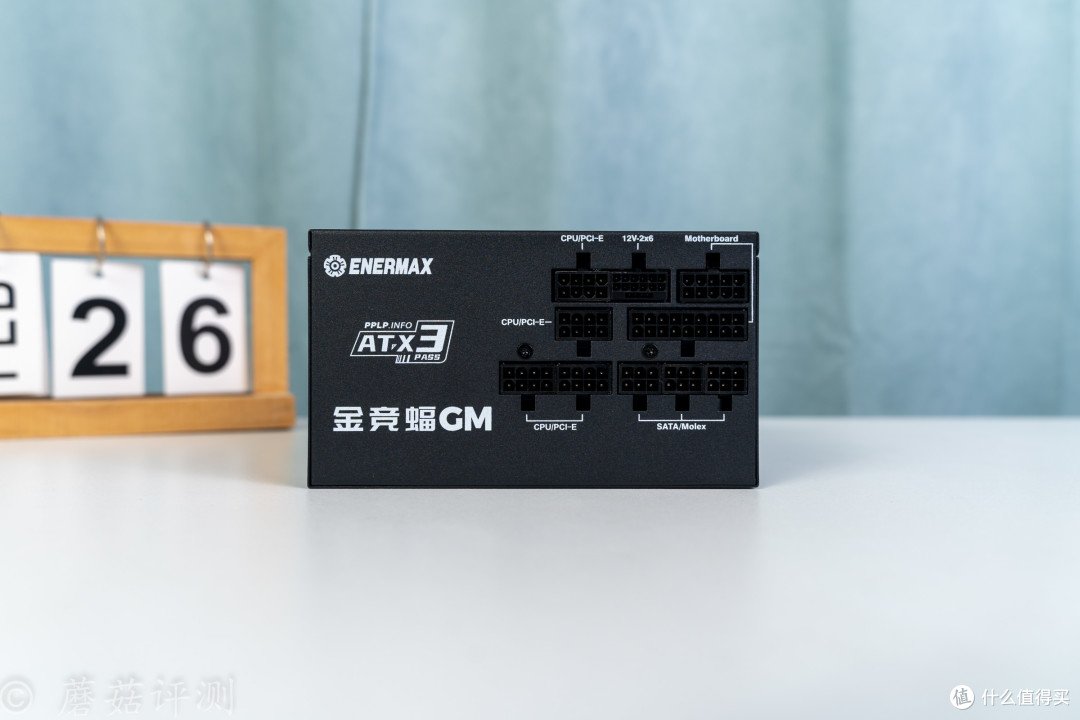

▼电源的模组线接口部分，除了主板的24Pin供电线接口之外，还有一个12V-2X6接口、4个12V的8Pin辅助供电接口和三个6Pin的SATA供电接口。

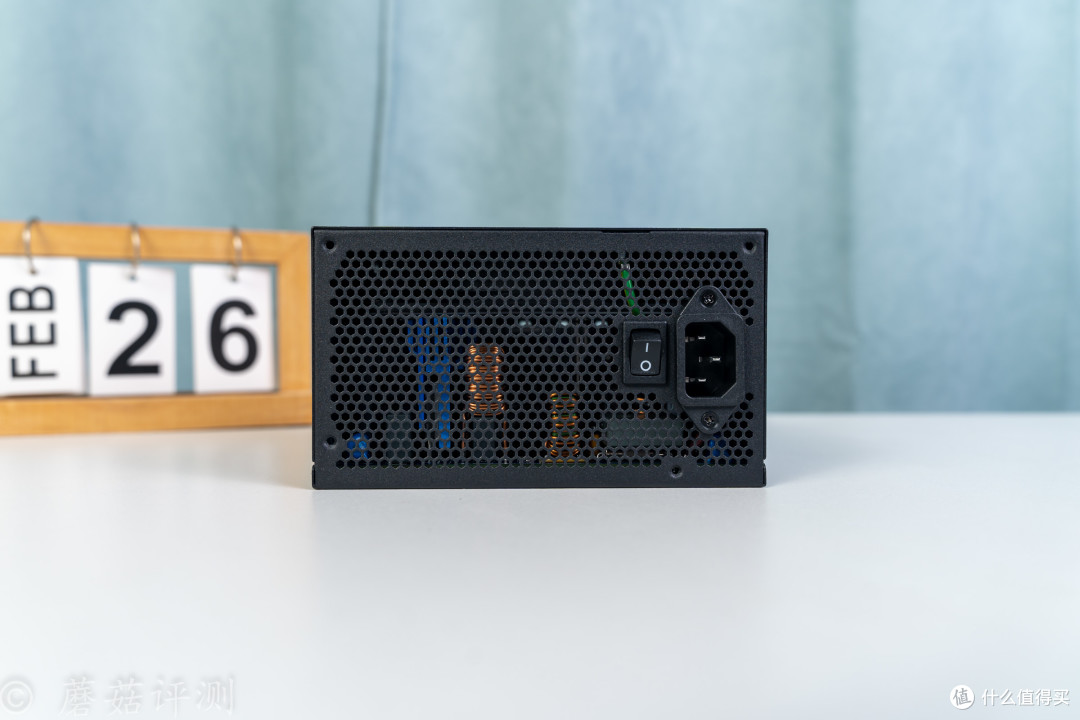

▼电源的尾部，除了电源插口之外，还有一个开关。

四、安耐美金竞蝠GM1000金牌全模组电源 拆解

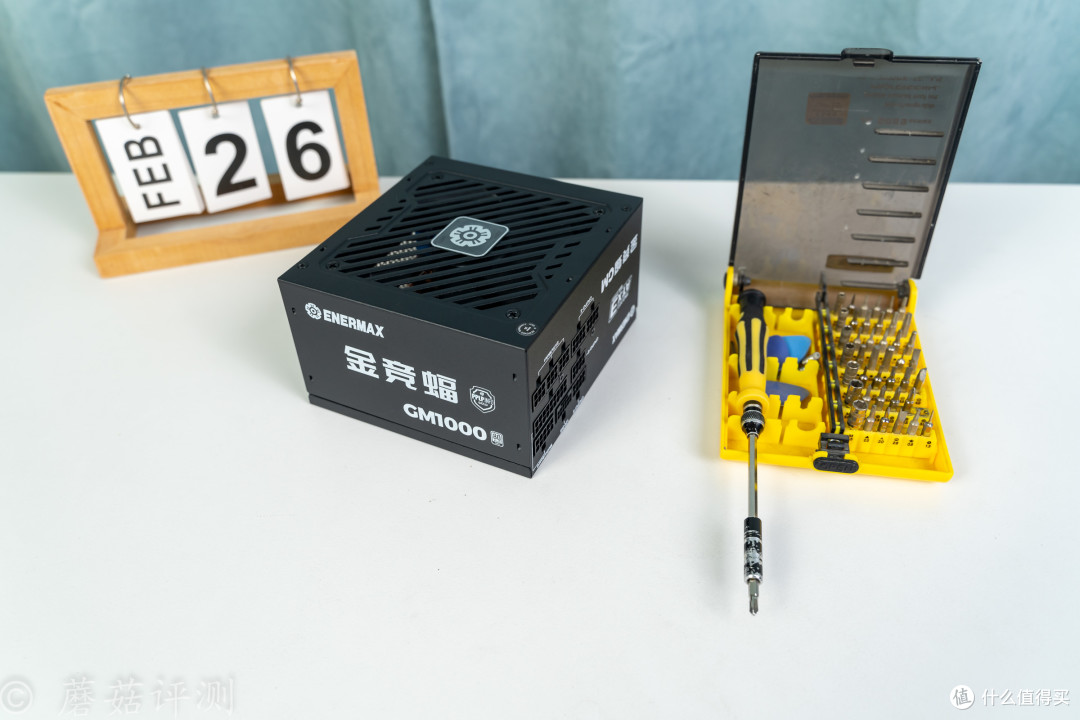

▼这款电源的长度仅有140mm，在这么小的体积下能输出1000W的额定功率，蘑菇很好奇其内部的架构设计。

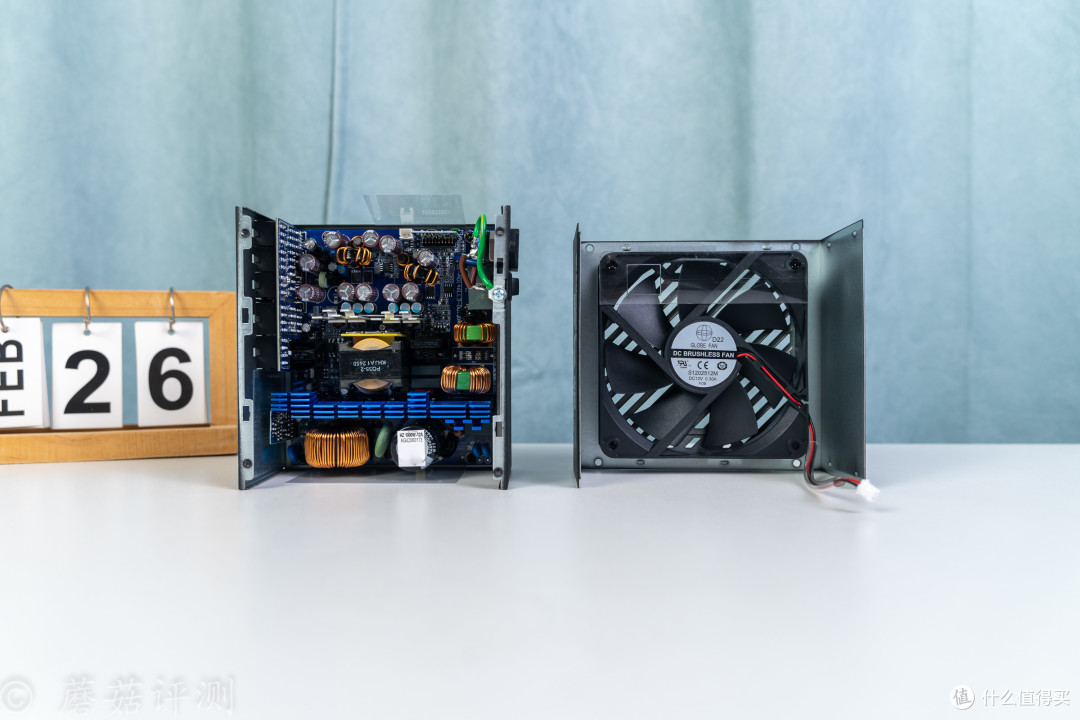

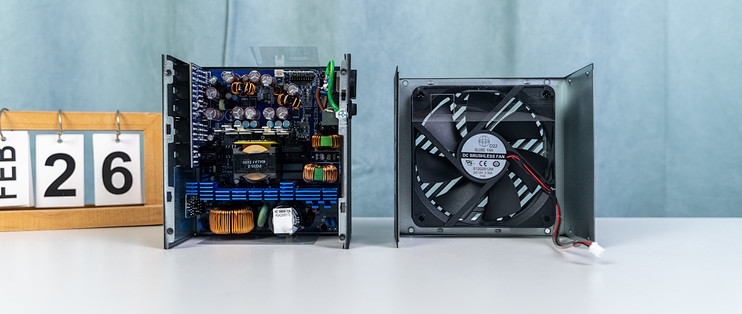

▼轻松打开电源，左侧是电源的主电路，右侧是电源的散热风扇。

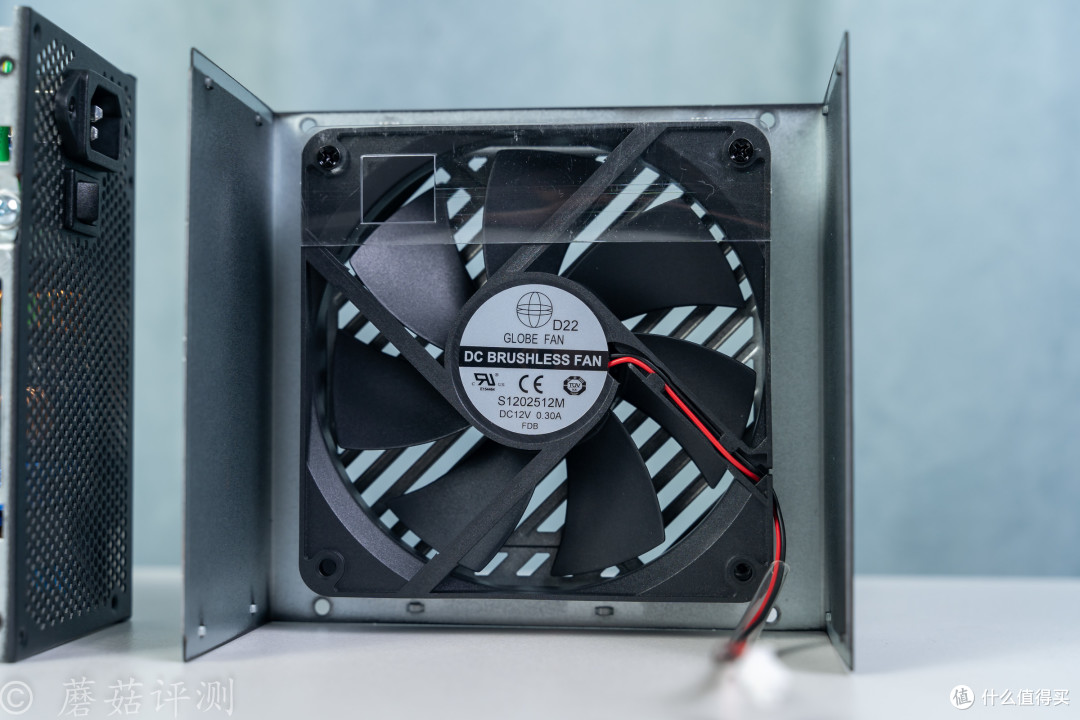

▼散热风扇为GLOBE出品，120mm规格，采用FDB轴承。在散热风扇的上半部，有透明的塑料盖板，用于梳理电源内部的散热风道。

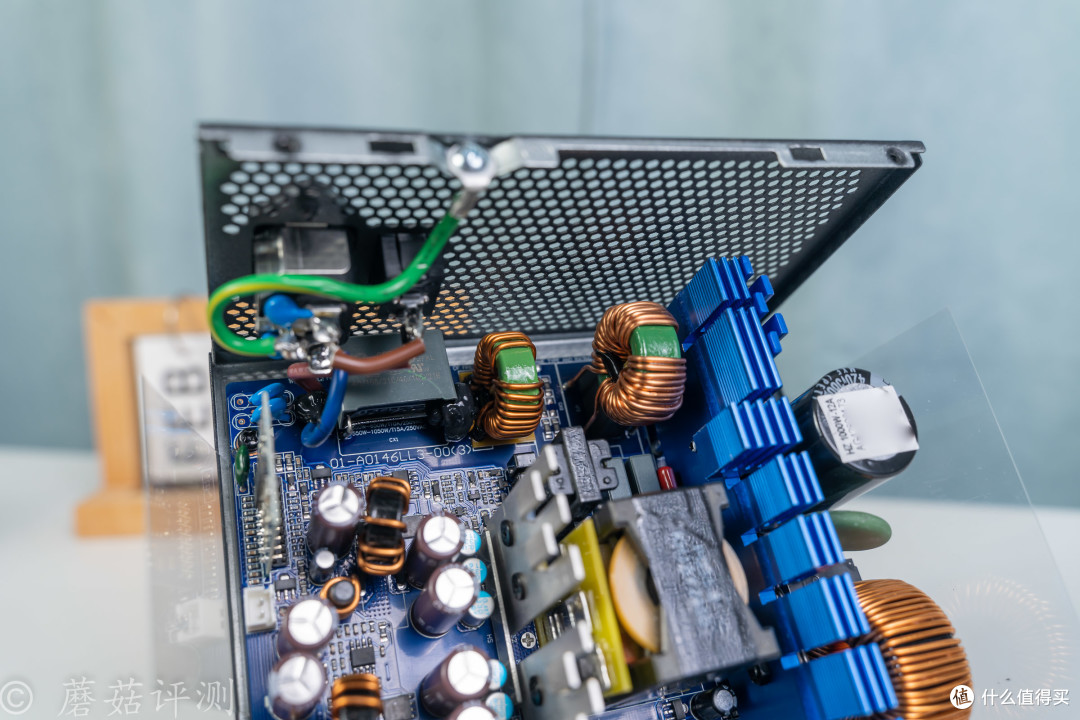

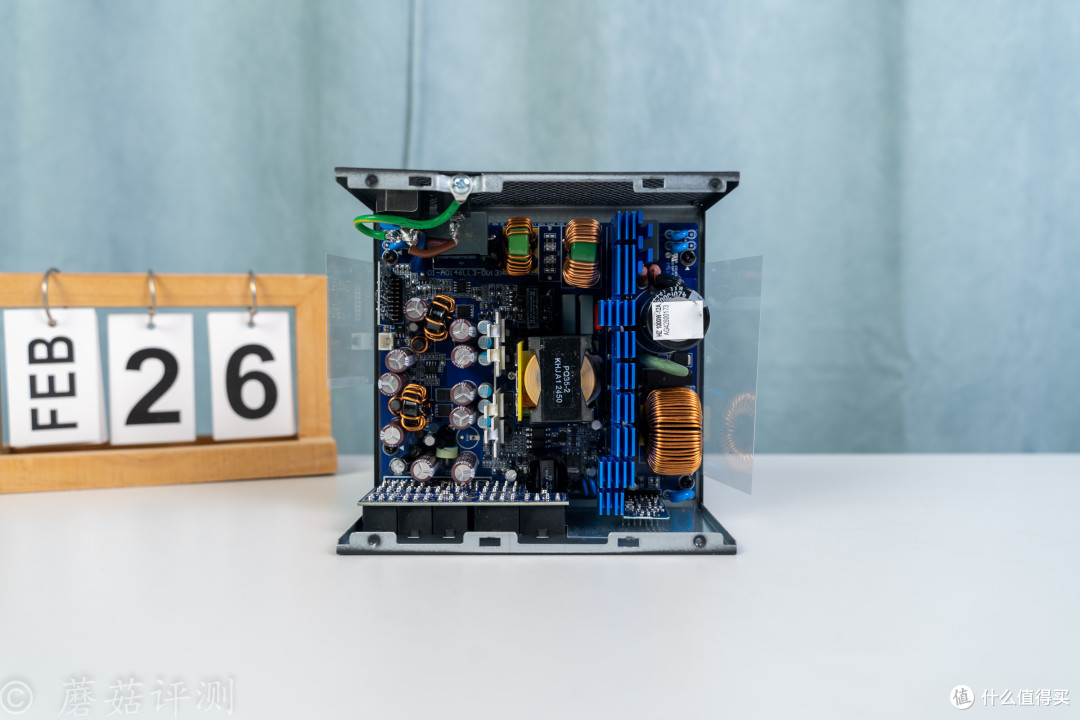

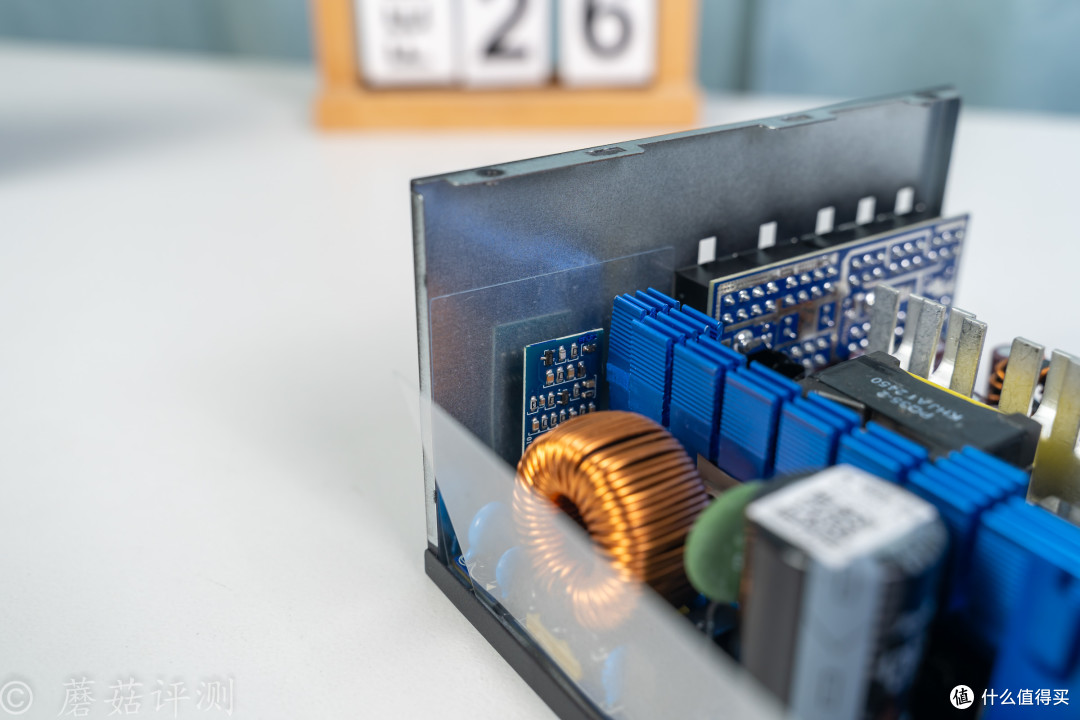

▼电源内部的架构非常清晰、整洁，一眼看过去很有设计感，高度都很平均，没有造型、高度特别夸张的部分。

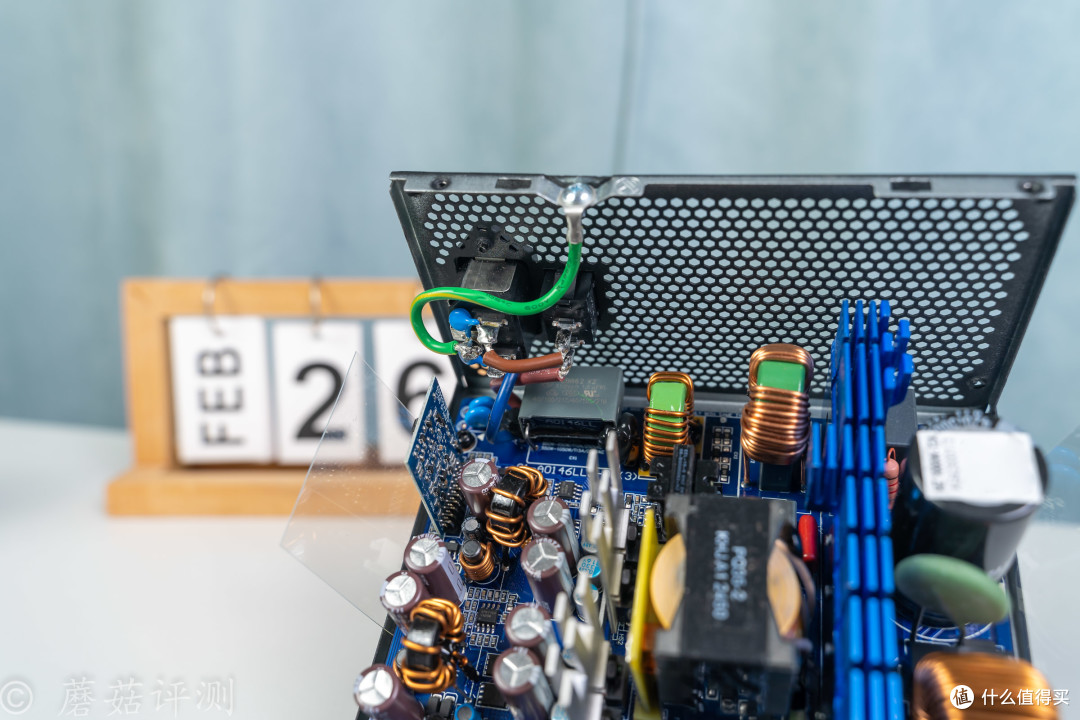

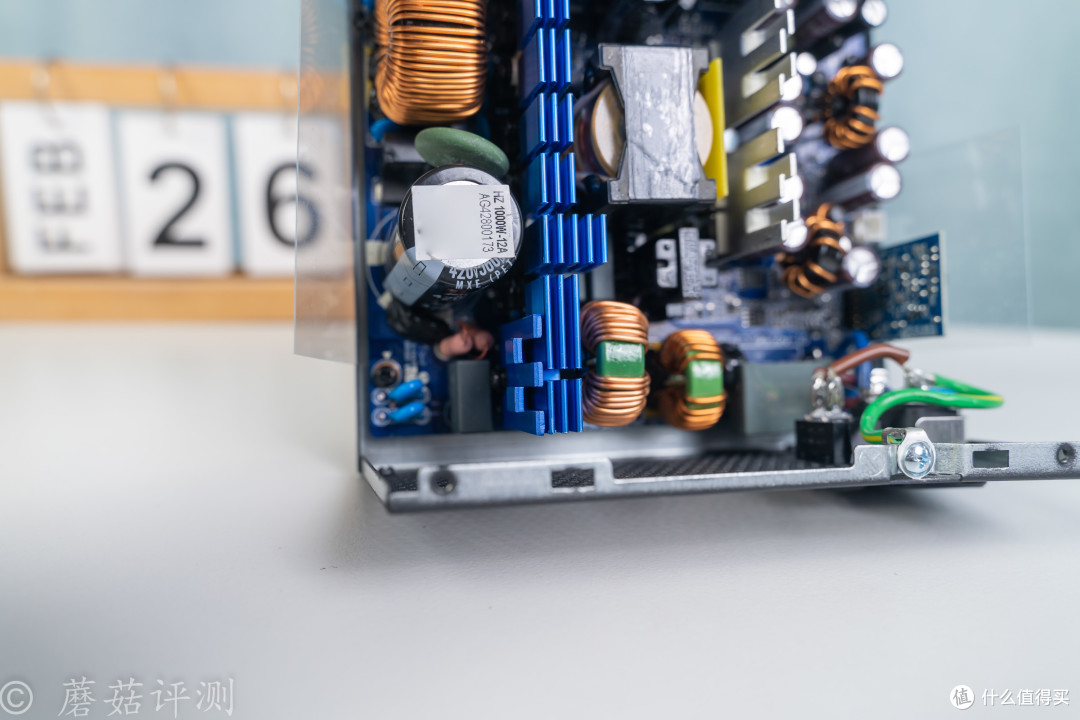

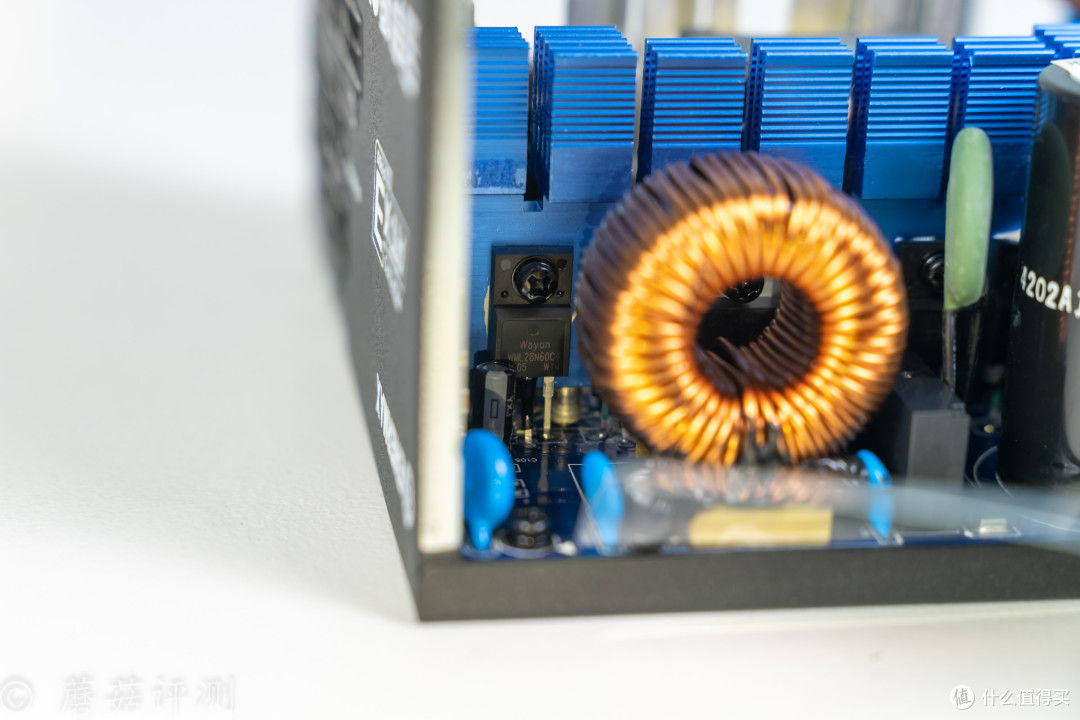

▼电源的AC插口后部，是一级EMI电源，可以看到多颗Y电容，用于抑制共模干扰。

▼二级EMI电路在电源的主PCB上，可以看到多颗X电容和共模电感，并根据空间和位置限制，对元件的排布进行了优化。

▼共模电感的后面是整流桥，这款电源采用单颗整流桥。

▼整流桥的两侧均有金属散热片覆盖，可以强化散热，但这样就看不到整流桥的型号了。

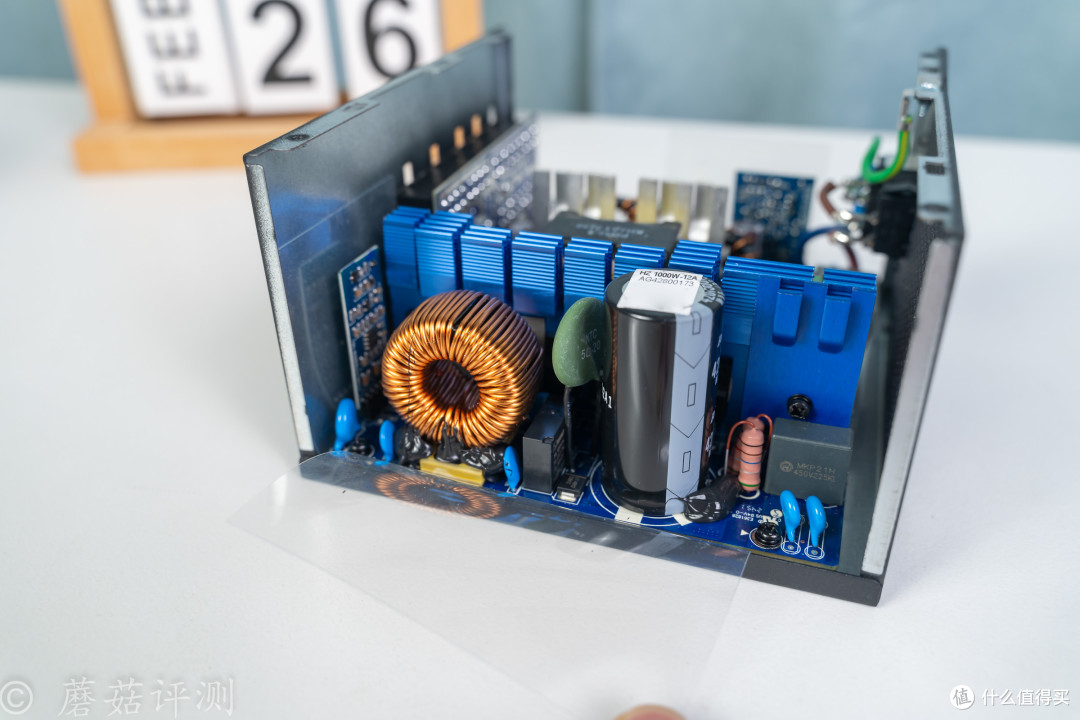

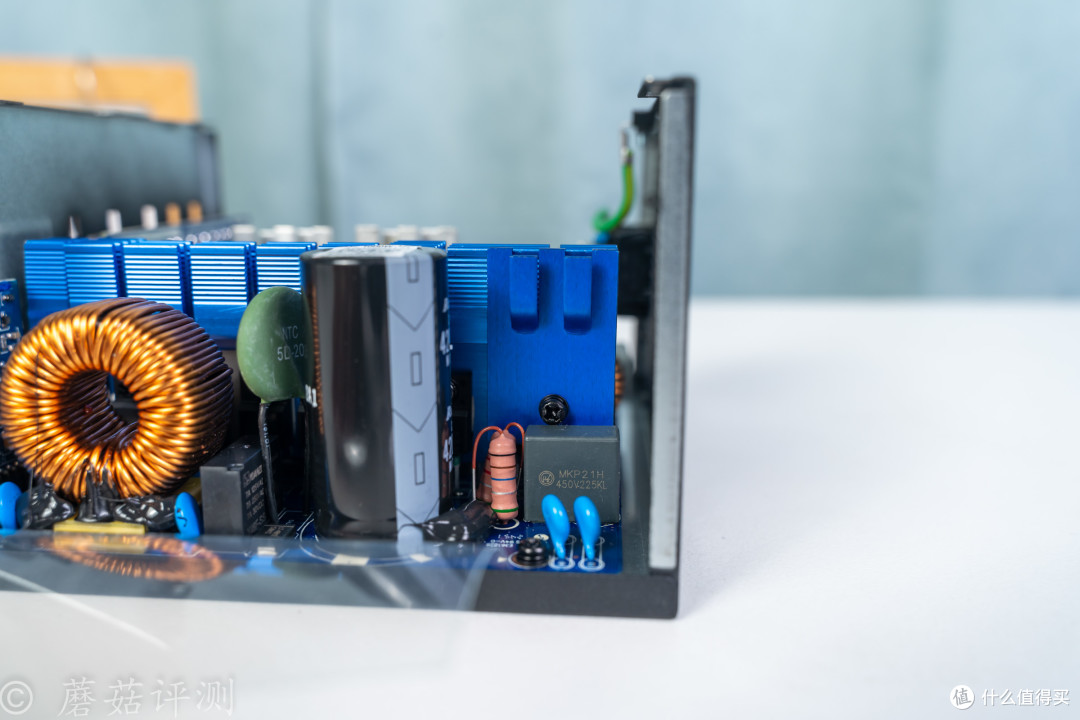

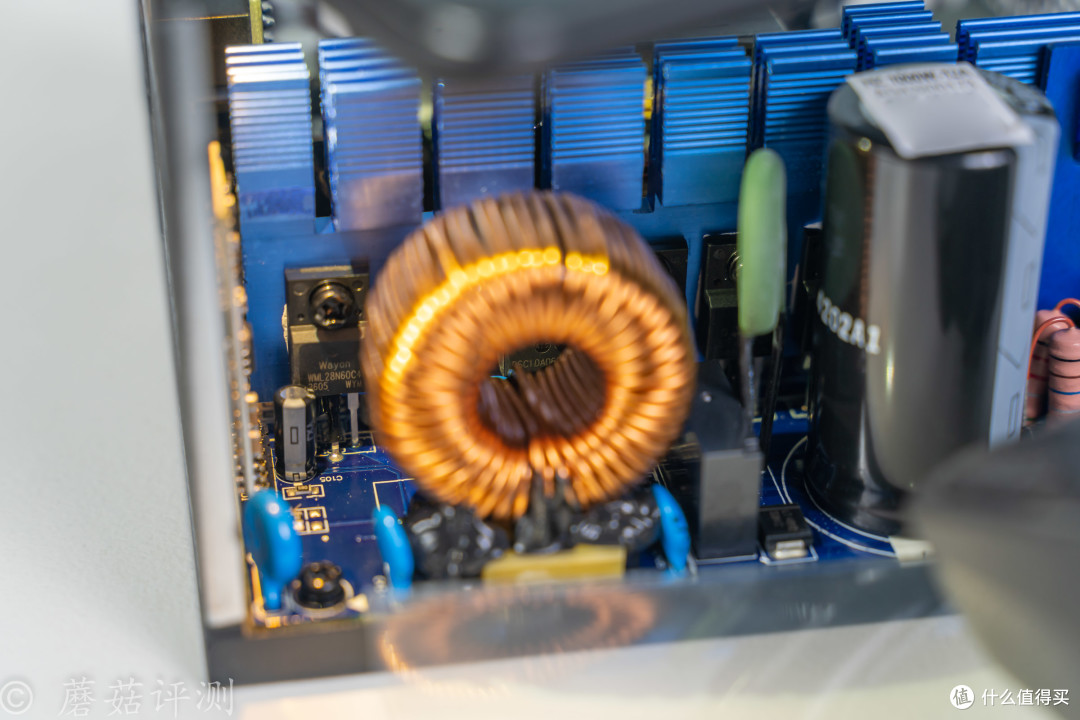

▼电源的主动PFC电路，硕大的电感和硕大的电容。

▼主电容是日本红宝石出品，额定容量560μF，耐压420V，耐温105℃，不错不错。

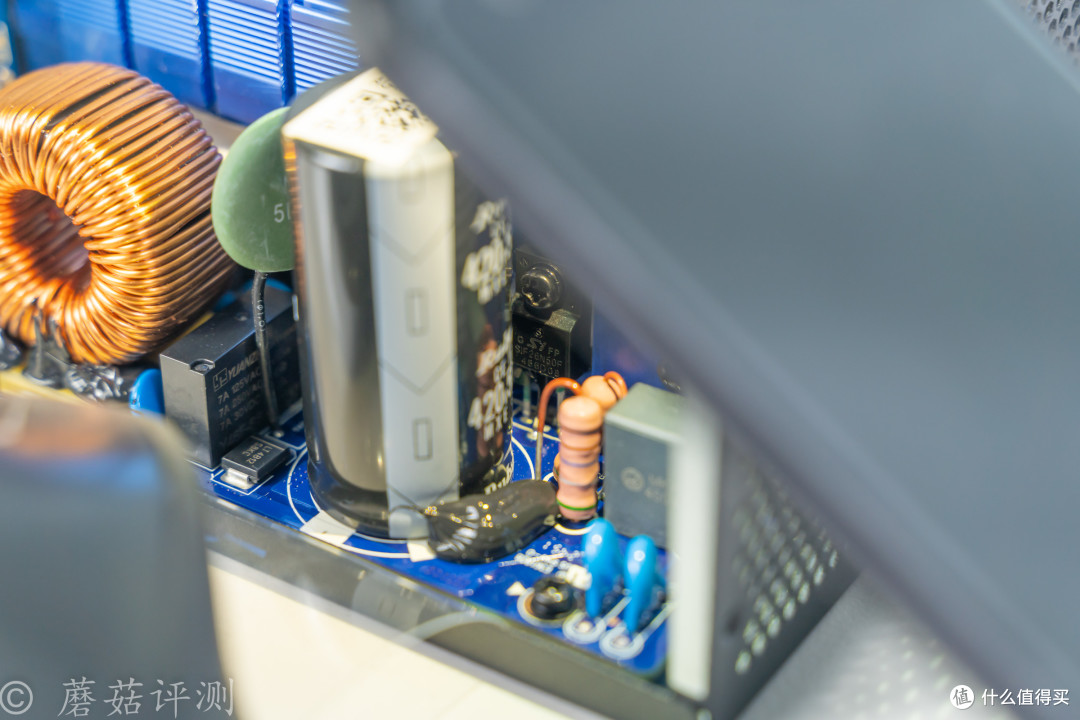

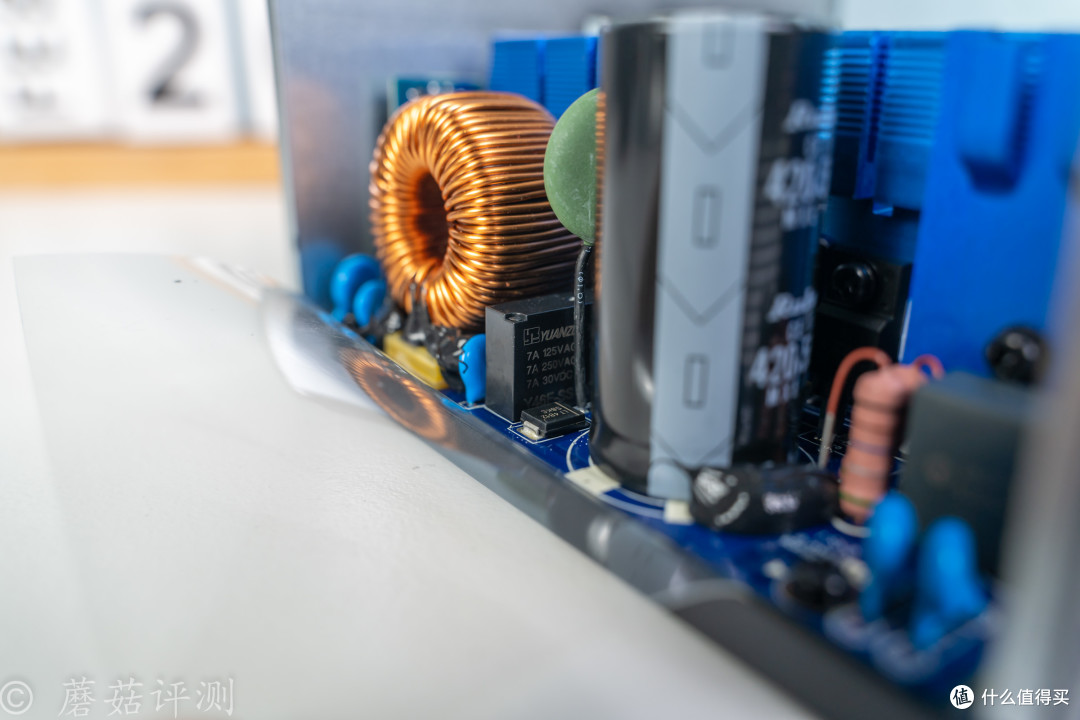

▼在电感和电容之间，还有一个NTC电阻，用于浪涌保护。并在NTC电阻的旁边放置了一个继电器，用于短接NTC电阻，进一步降低内阻，提高电源的整体运行效率。

▼电感后面是主开关管，2颗，Wayon维安的WML28N60C4（600V/13A@100℃/130mΩ）。

▼PFC二极管隐藏的比较深，看不清丝印。

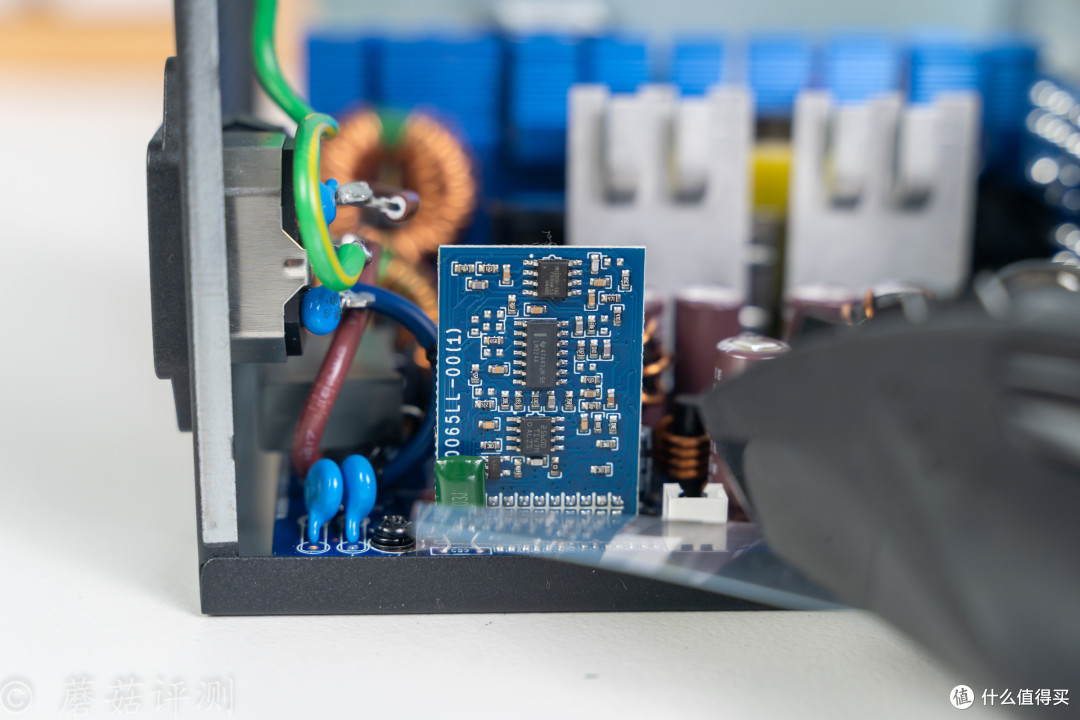

▼PFC电路的控制器有独立的PCB小板控制，上面有控制器，但背向摆放，看不到具体的主控型号。

▼右侧电容后面是全桥LLC电路，四颗美浦森出品的管子，丝印SLF26N50F，大概率参数是耐压500V，电流26A。

▼LLC控制器用的是熟悉的LM320A，控制器放在一块独立的PCB上，立在旁边。

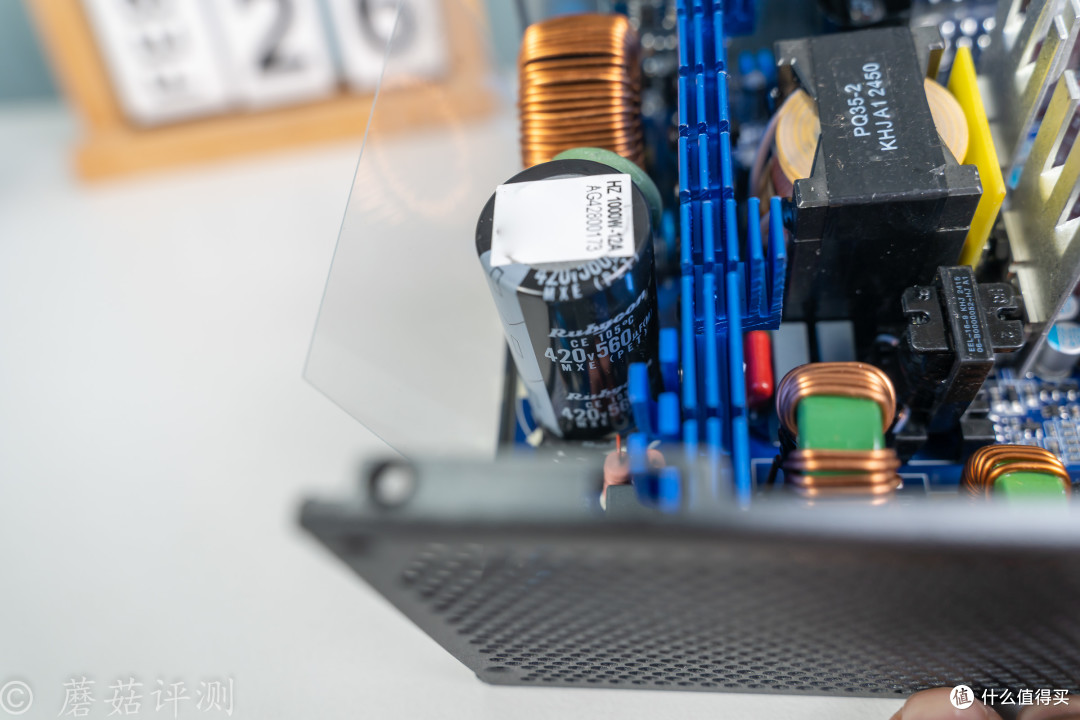

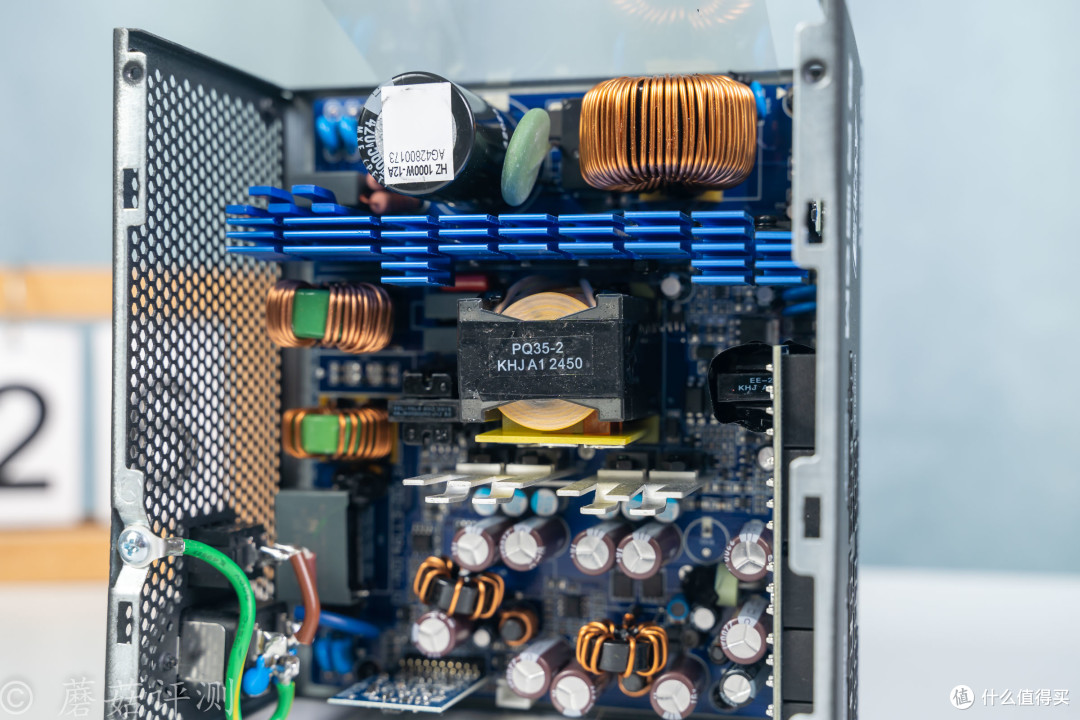

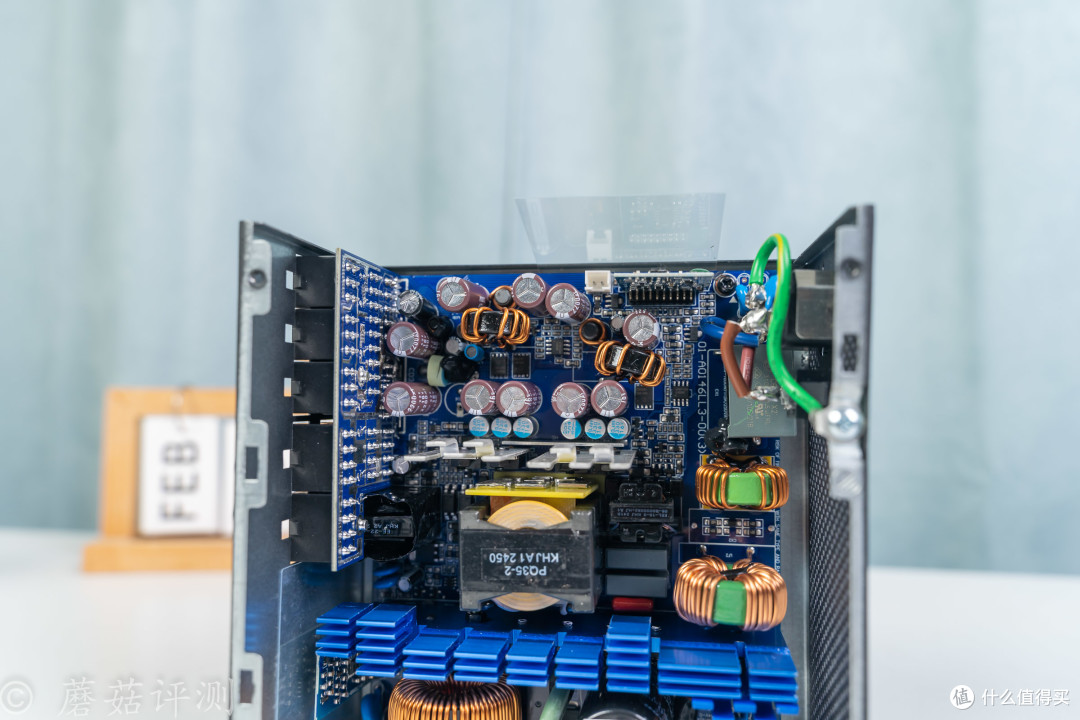

▼中间最大的是电源的主变压器，PQ35系列高频变压器。

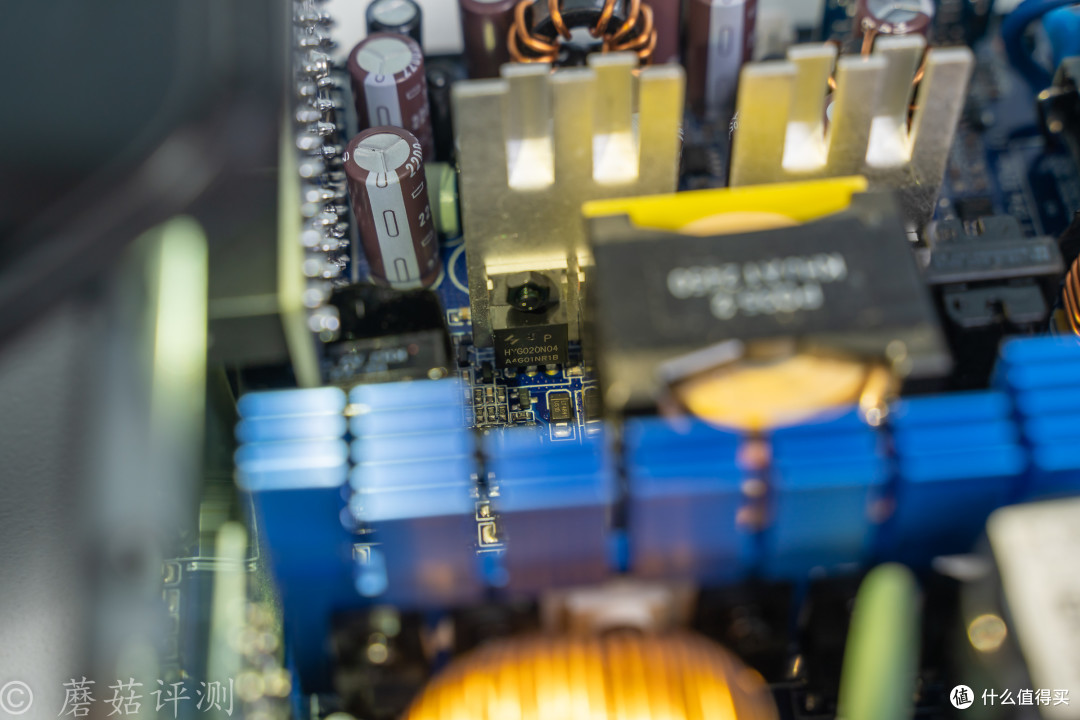

▼主板旁边是同步整流电路，四颗丝印HYG020N04（40V/220A@175℃1.8mΩ）的MosFET，2个一组，共用一个散热片。

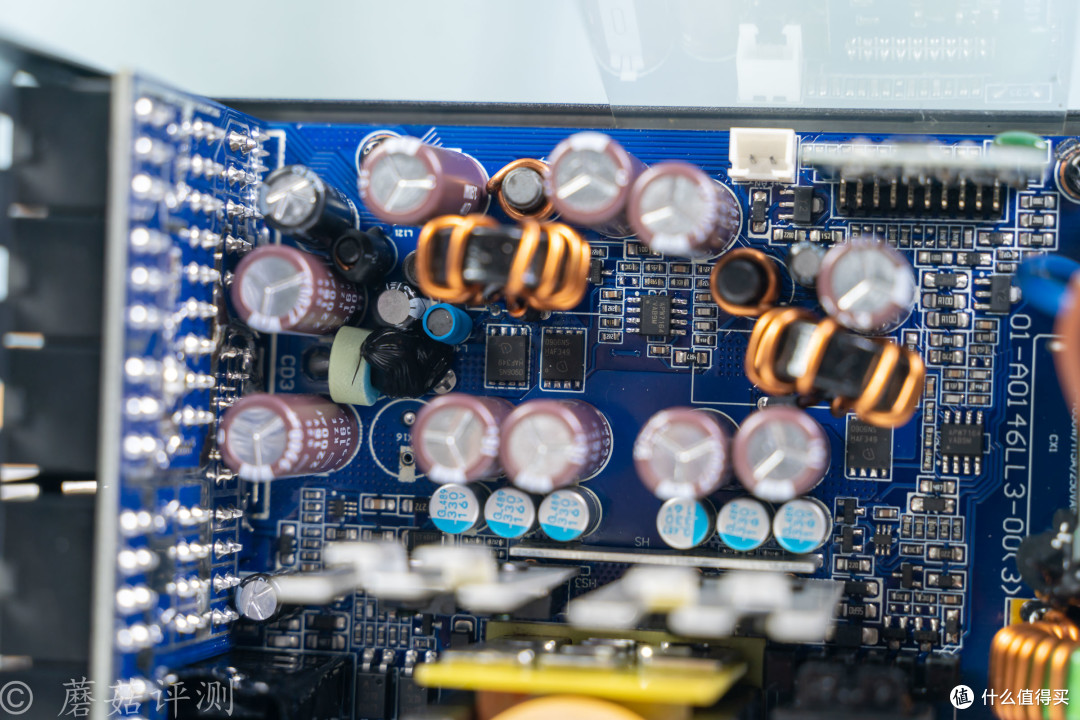

▼同步整流电路的后面，是5V和3.3V的DC-DC电路，周围是各种稳压滤波电容。

▼5V和3.3V分列左右，两组各有两颗MosFET，英飞凌BSC0906NS（30V/40A@100℃/4.5mΩ）。

五、安耐美金竞蝠GM1000金牌全模组电源 装机

▼蘑菇这里准备了一套265K搭配RTX5070 Ti的配置，搭配这颗电源刚刚好。

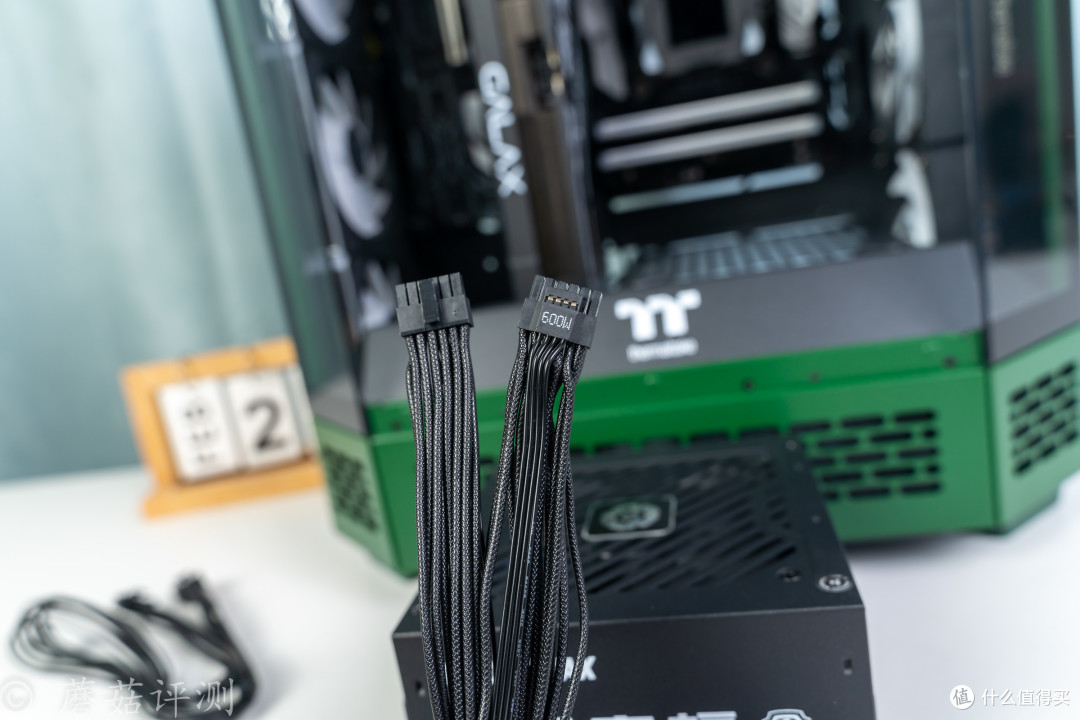

▼根据硬件配置，选择合适的模组线。这款电源的模组线采用压纹线设计，手感柔软，质感出色，日常走线会更加方便。

▼电源轻松固定，顺手把各个部分的供电接口都插好。

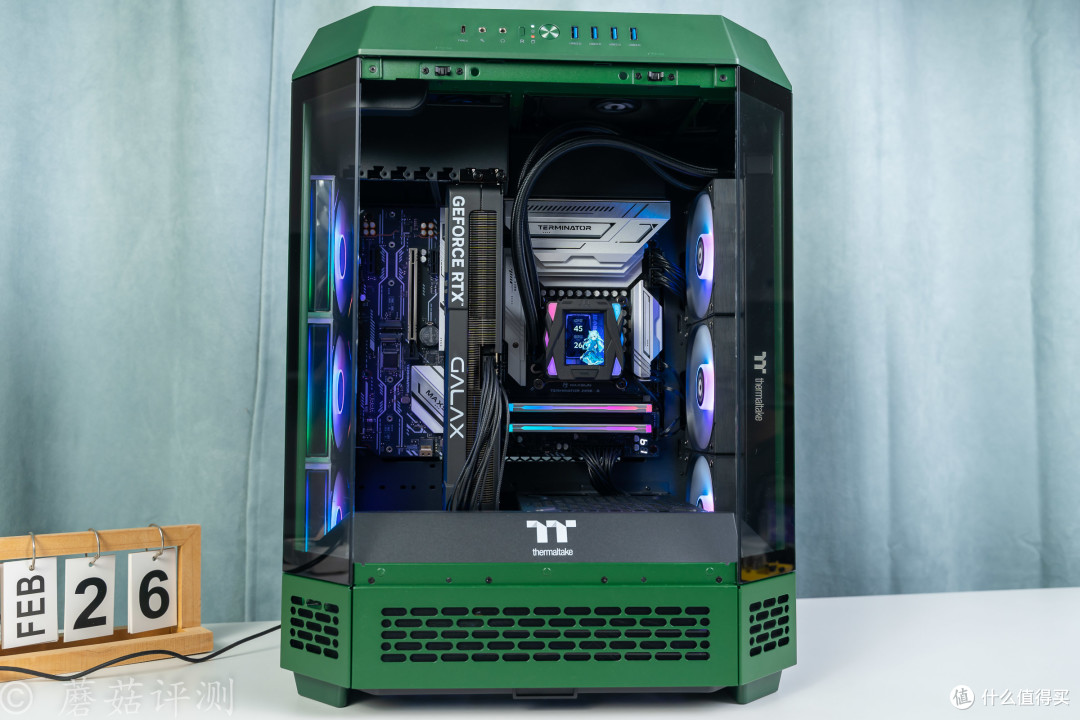

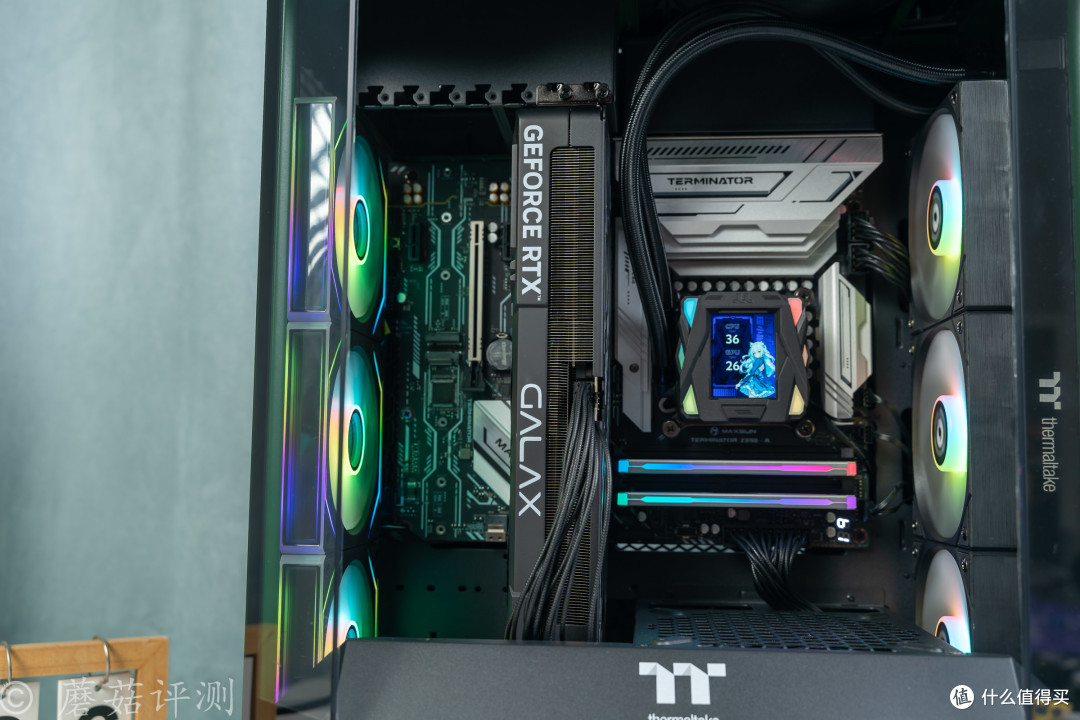

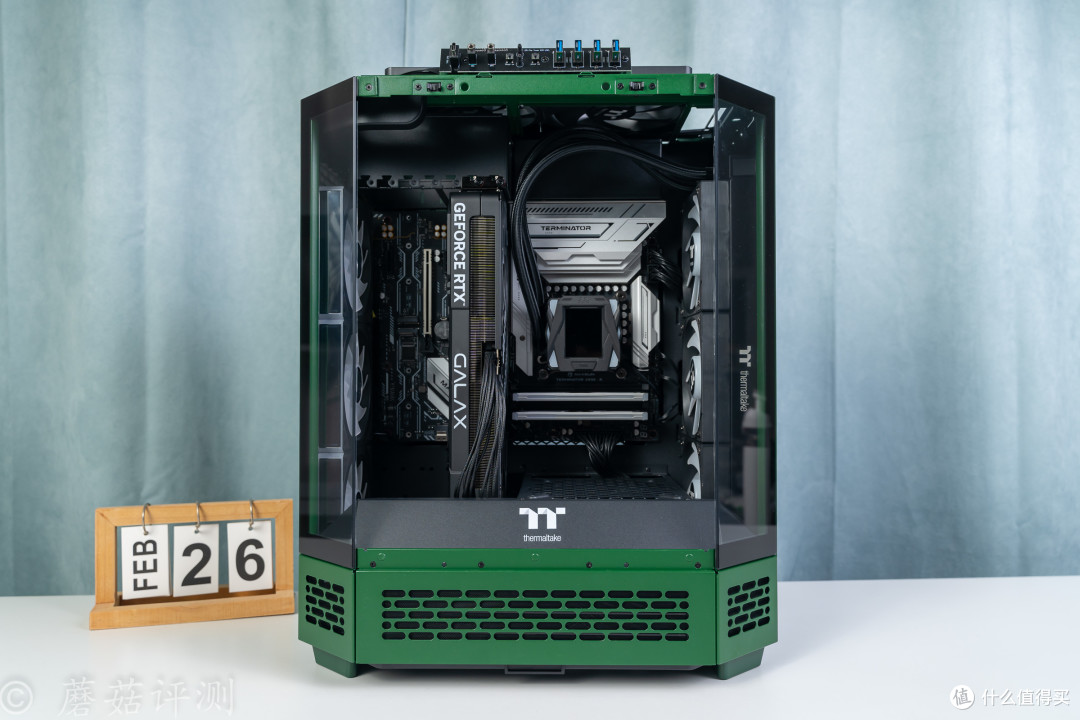

▼插电，开机，一次点亮，整机的颜值很漂亮。

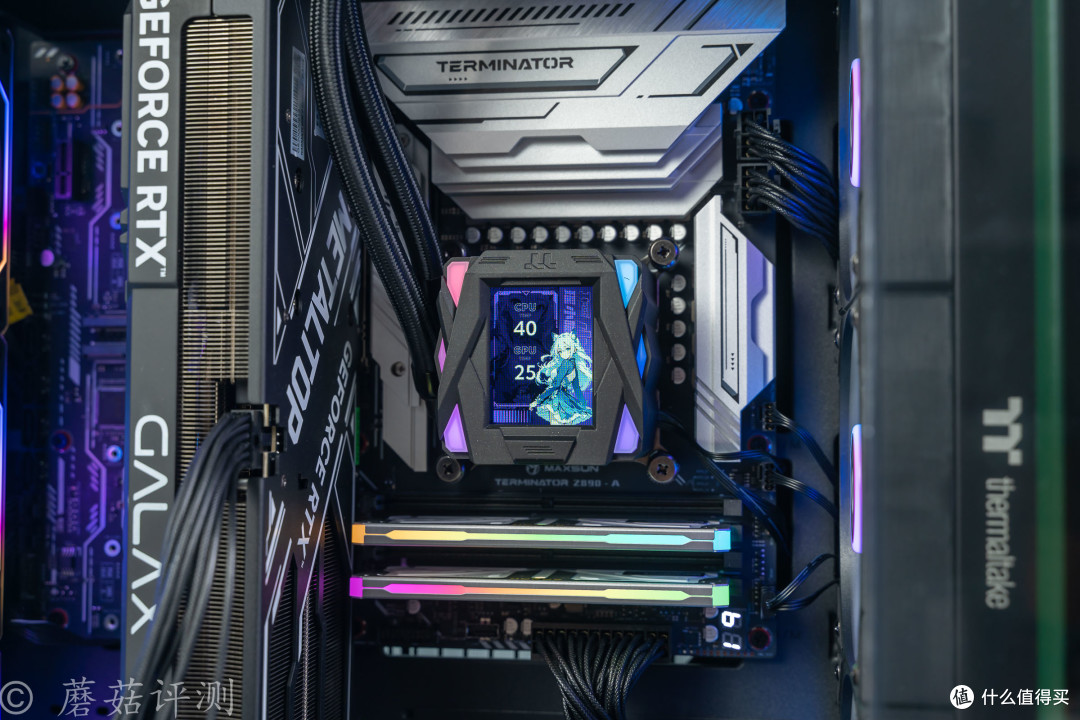

▼处理器是265K，水冷用的是Tt的钢影Ultra360，这款水冷的水冷头标配了一块2.4英寸的LCD屏幕，可以显示各种硬件参数。

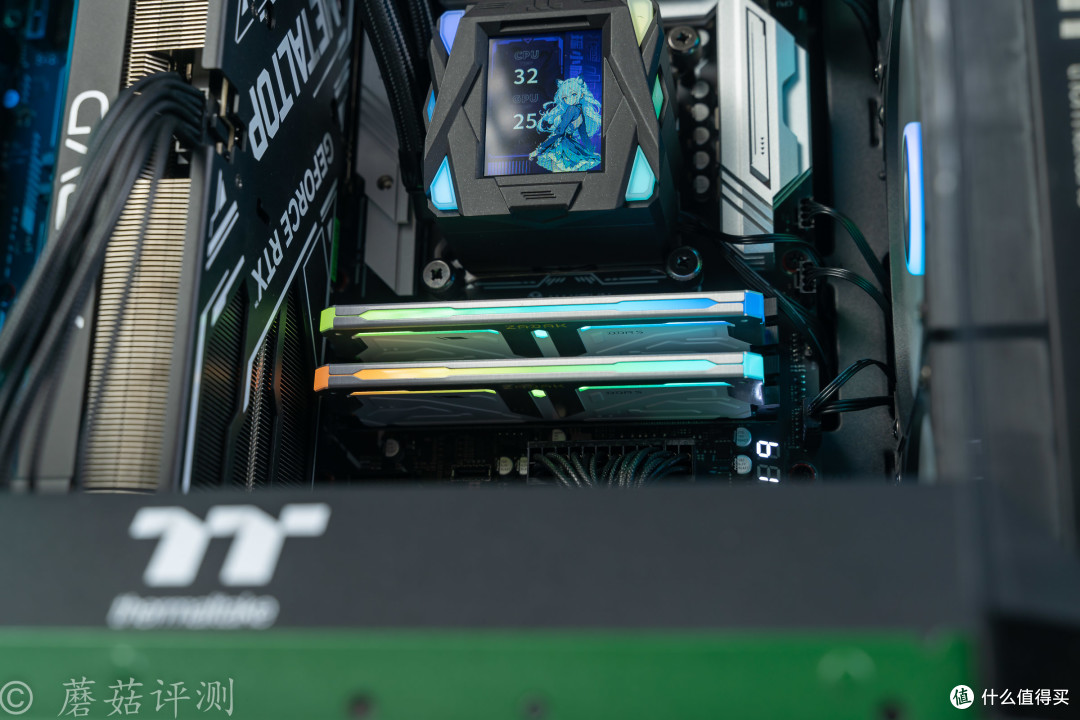

▼内存用的是宇瞻的ZADAK的SPARK内存，16GB*2 6800MHz，这套内存的颜值很漂亮，采用多段式的RGB灯带，巧妙的和内存的金属马甲融合到一起，很有设计感。

▼显卡是影驰的RTX5070 Ti金属大师黑金OC版，这张显卡采用无光设计，外壳整体都是金属的，质感很棒。

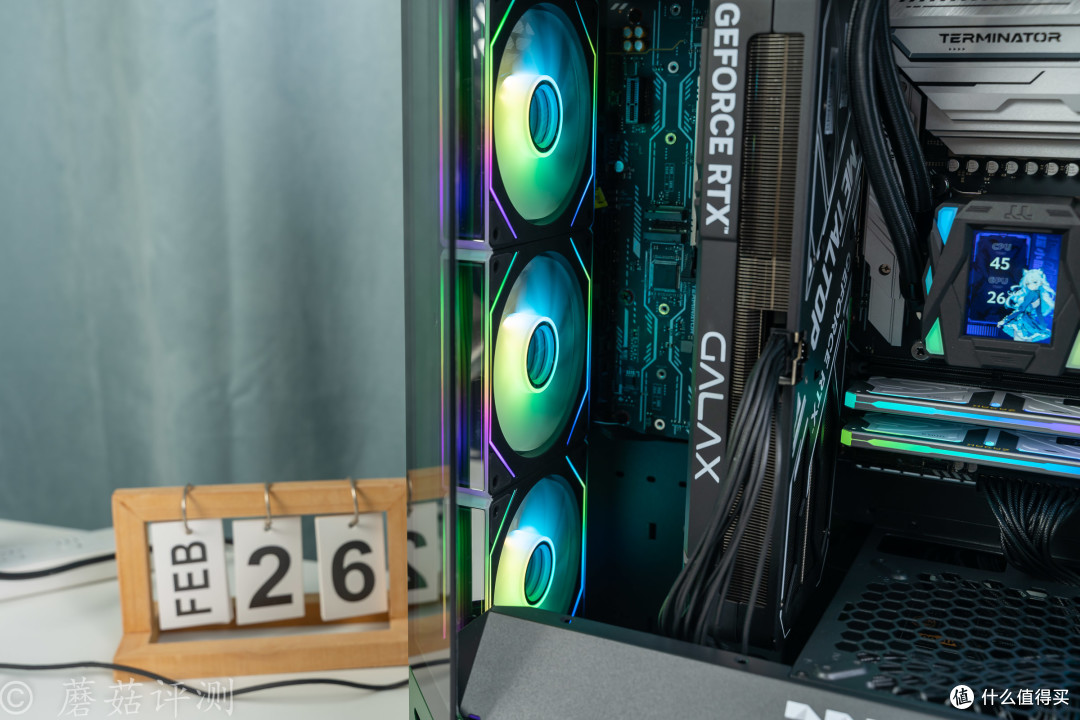

▼在机箱的左侧，安装有Tt的钢影透镜12限定版，这款风扇的中间和侧面标配有无限镜设计，支持ARGB灯效，颜值很漂亮。

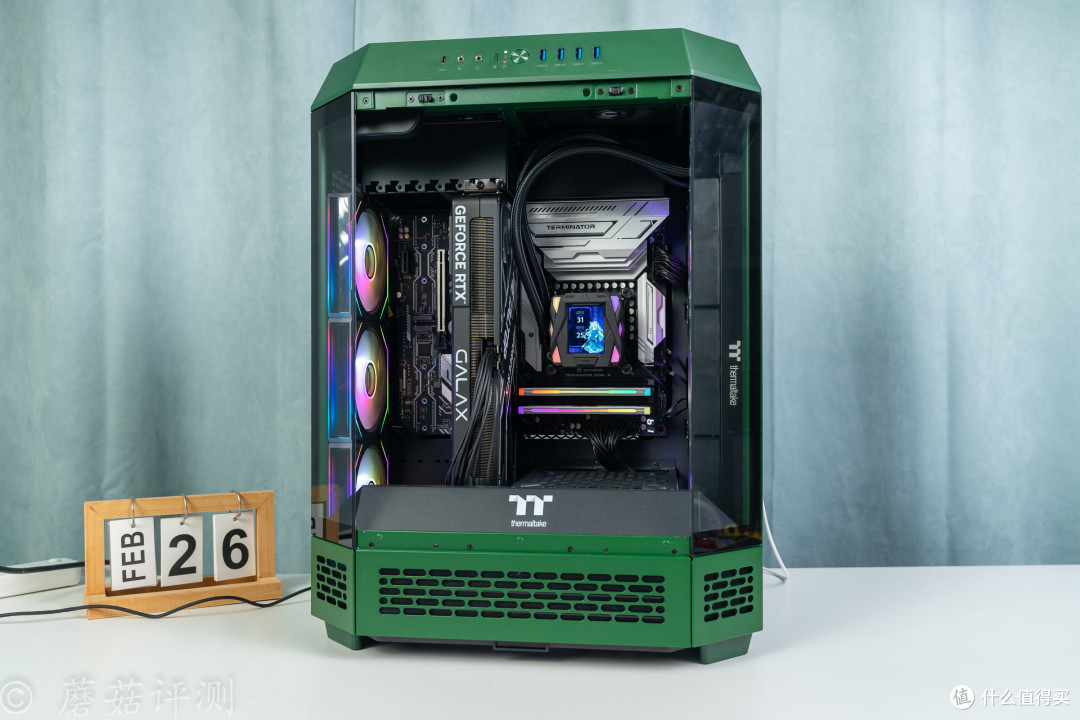

▼机箱是Tt的The Tower 600，这是一款可立、可躺的海景房机箱，外观设计、内部结构设计都非常不错，而且配色还多，搭配合适的硬件，整体的效果很出彩。

六、安耐美金竞蝠GM1000金牌全模组电源 测试

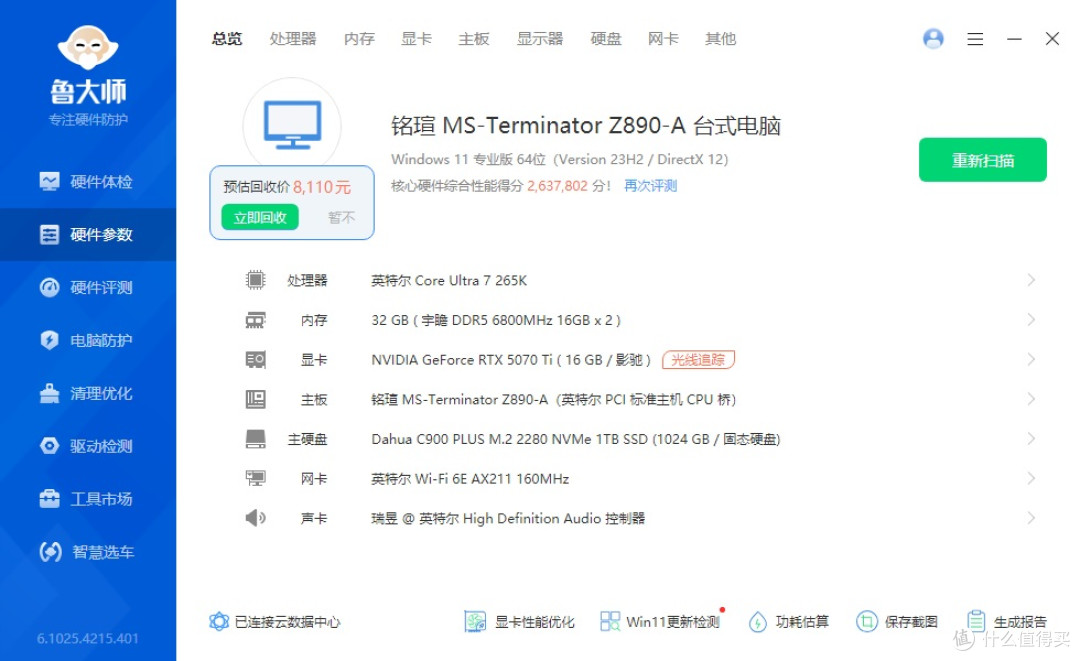

▼整机配置一览，处理器是265K，显卡是影驰的RTX5070 Ti金属大师黑金OC版。

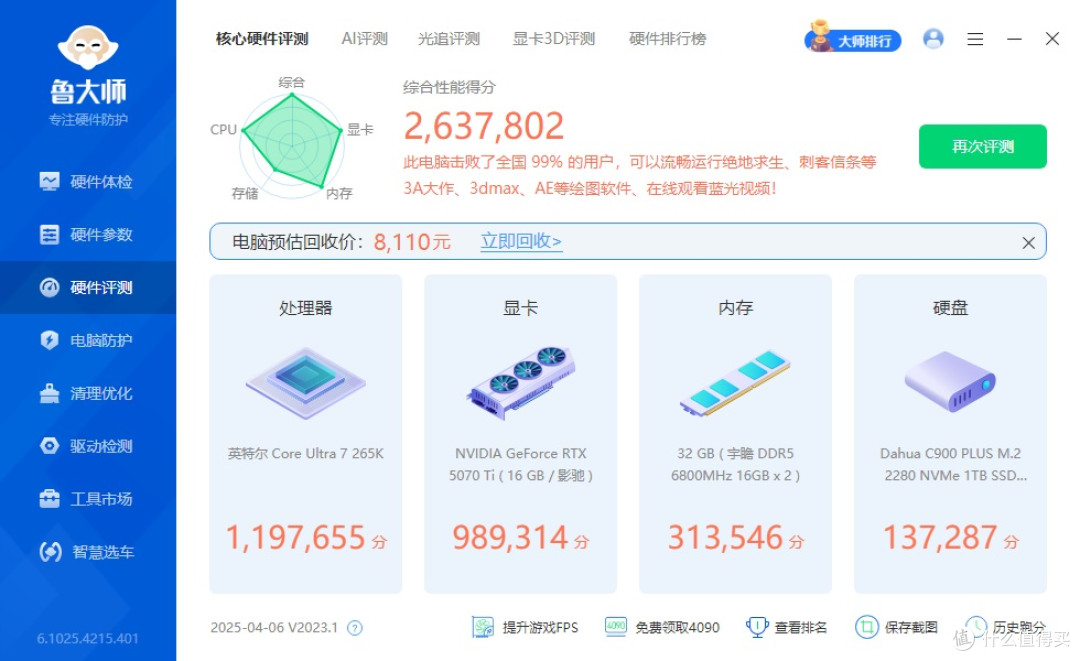

▼简单跑个整机测试，整机得分263.7W，其中处理器单独得分119.7W，显卡单独得分98.9W，分数都很高。

▼日常待机情况，室温在18℃左右，处理器温度在30℃左右波动。

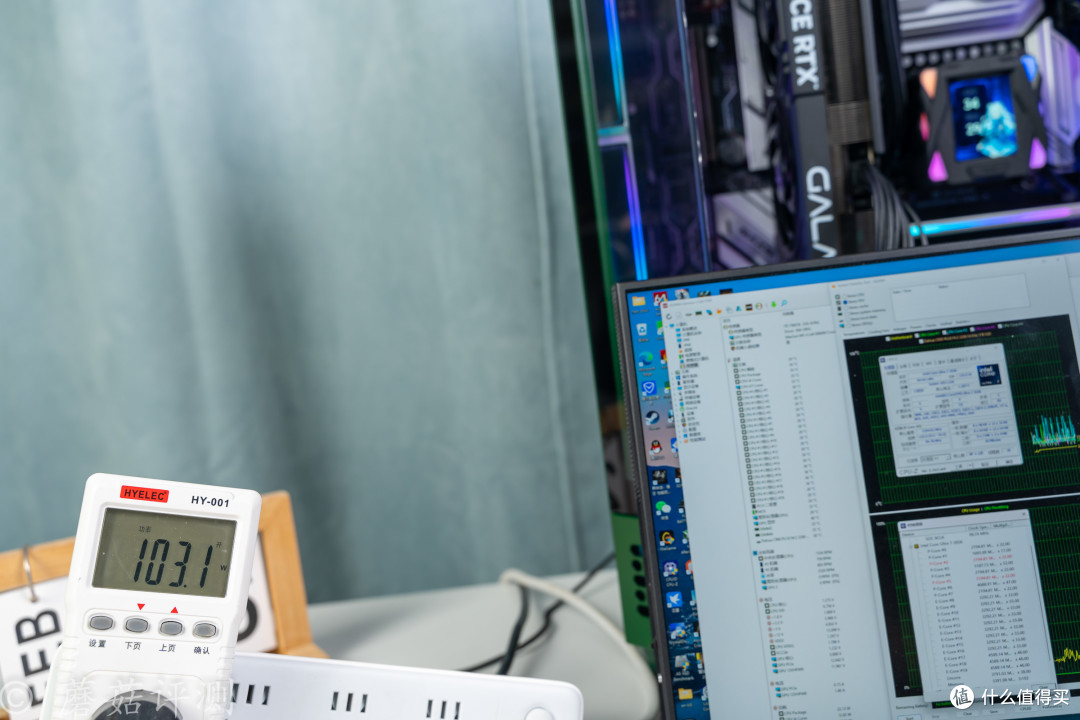

▼日常待机情况，整机输入功耗在100W左右。

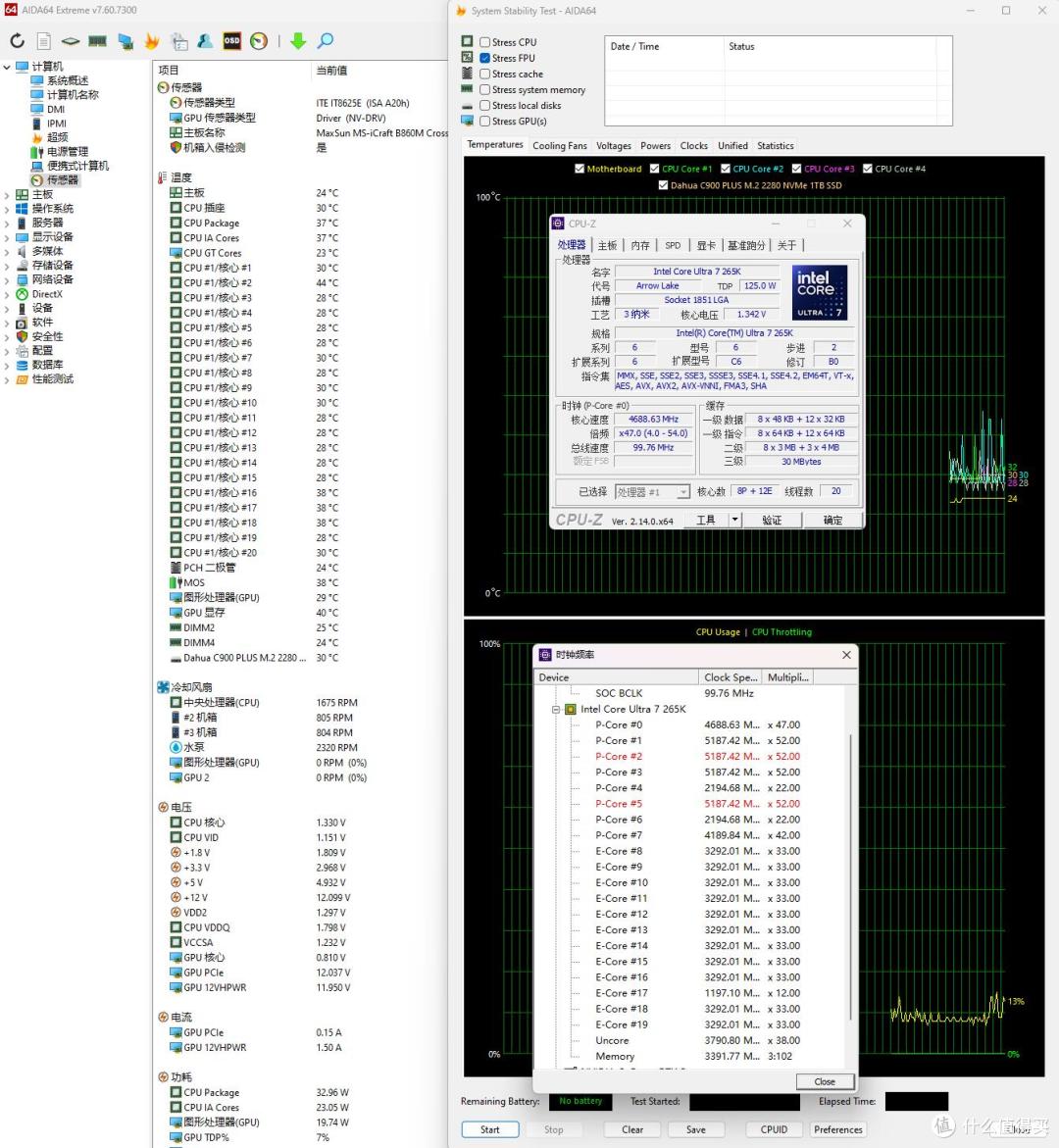

▼简单跑个CPU-Z的稳定性测试，处理器功耗在170W左右，P核睿频5.2GHz，E核睿频4.6GHz，温度61℃左右。

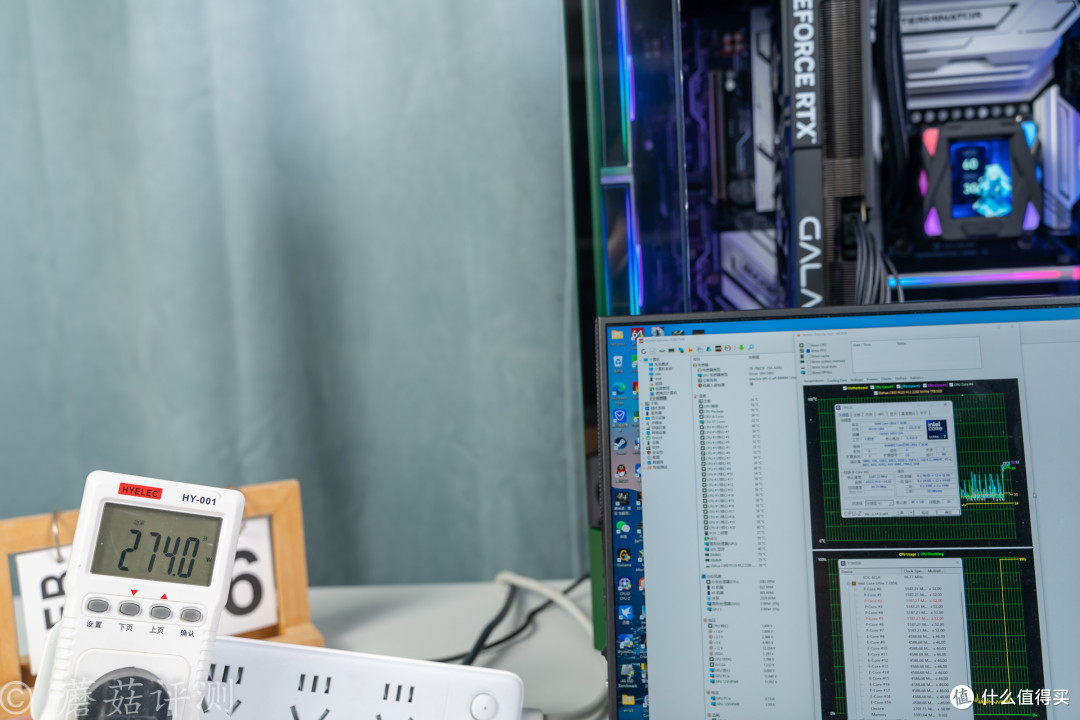

▼相比较于待机的情况，整机输入功耗去到了275W左右。

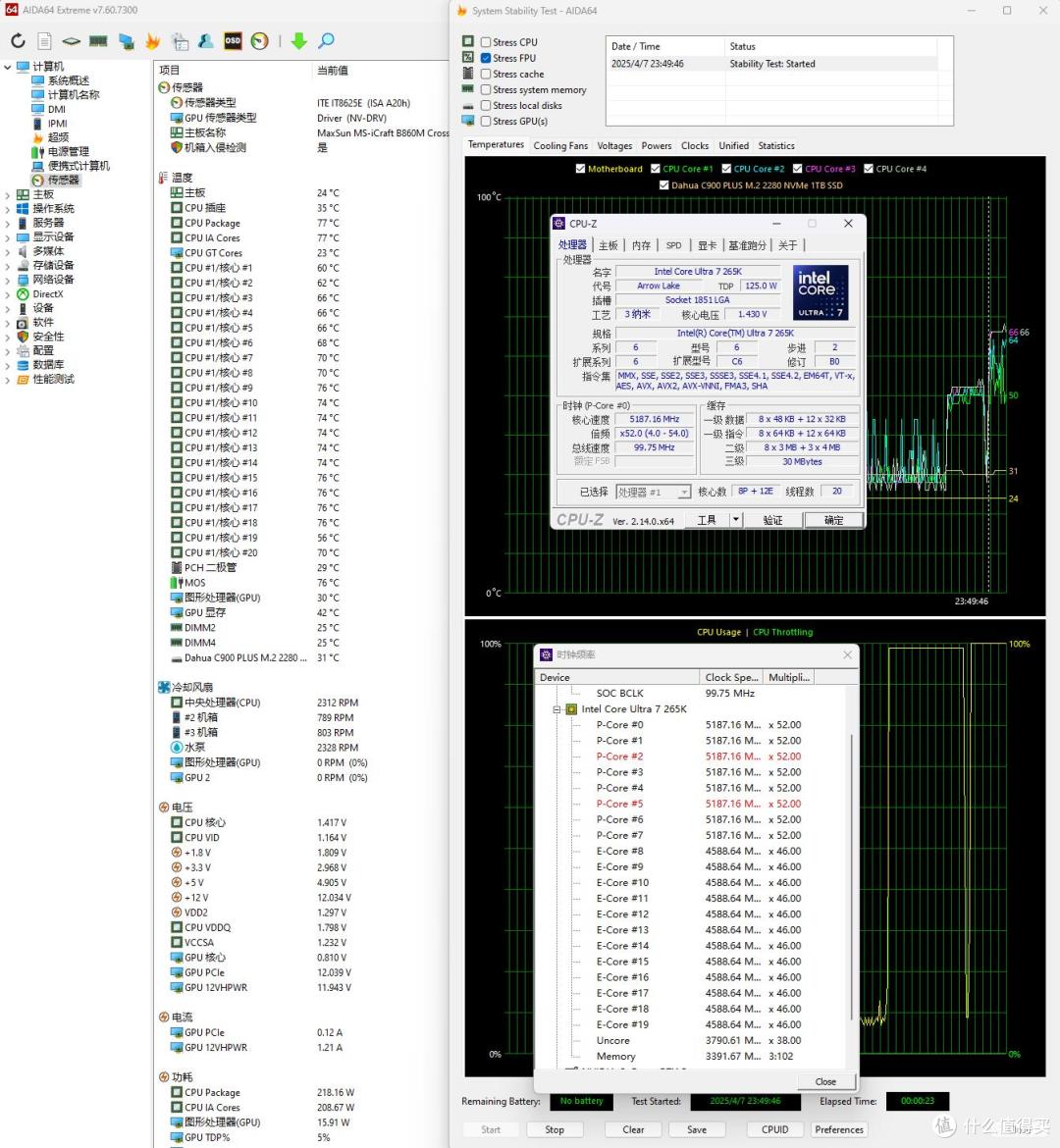

▼单烤FPU测试，处理器功耗在220W左右，P核睿频5.2GHz，E核睿频4.6GHz，温度77℃。

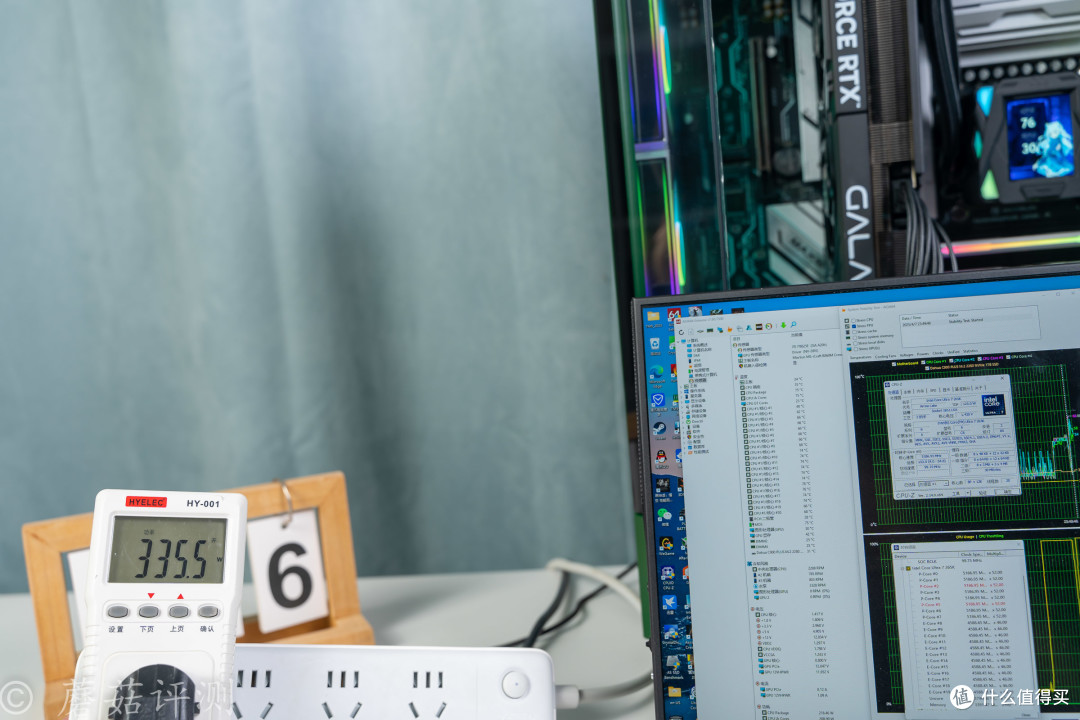

▼整机输入功耗在335W左右波动，相比较于CPU-Z的稳定性测试，CPU功耗提高了约50W左右，整机输入功耗提高了约60W。

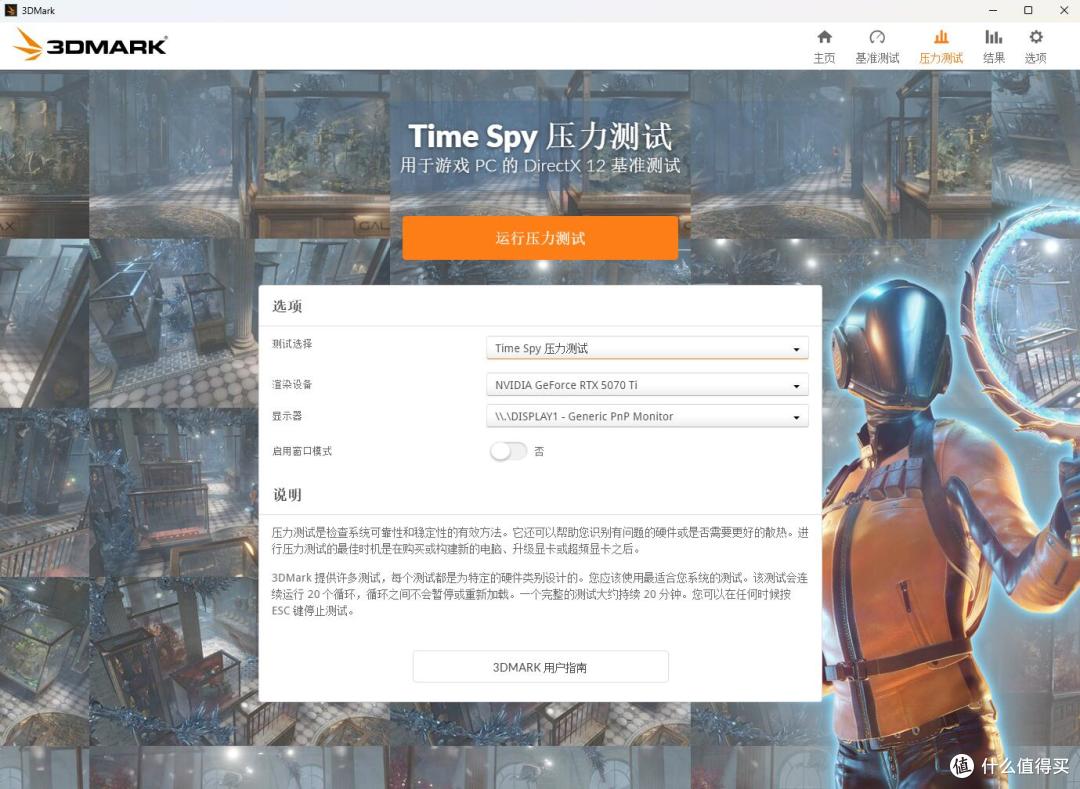

▼跑个3Dmark的压力测试，TS模式。

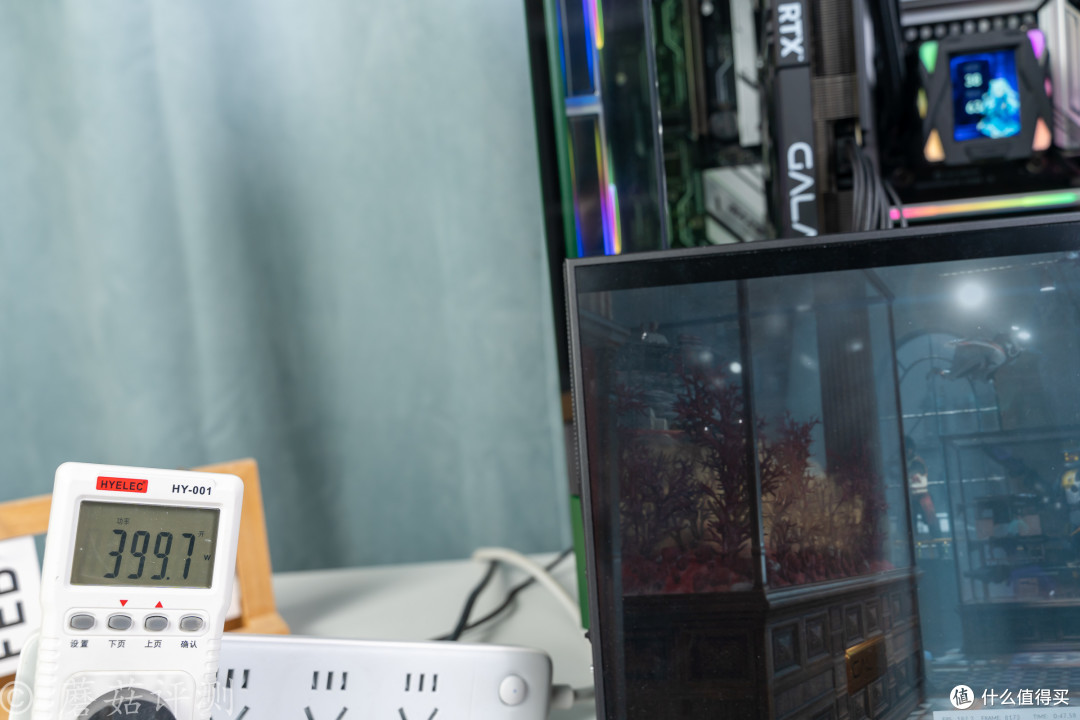

▼这张RTX5070 Ti的功耗还是十分给力的，跑个3Dmark的TS测试，整机输入功耗能去到400W左右。

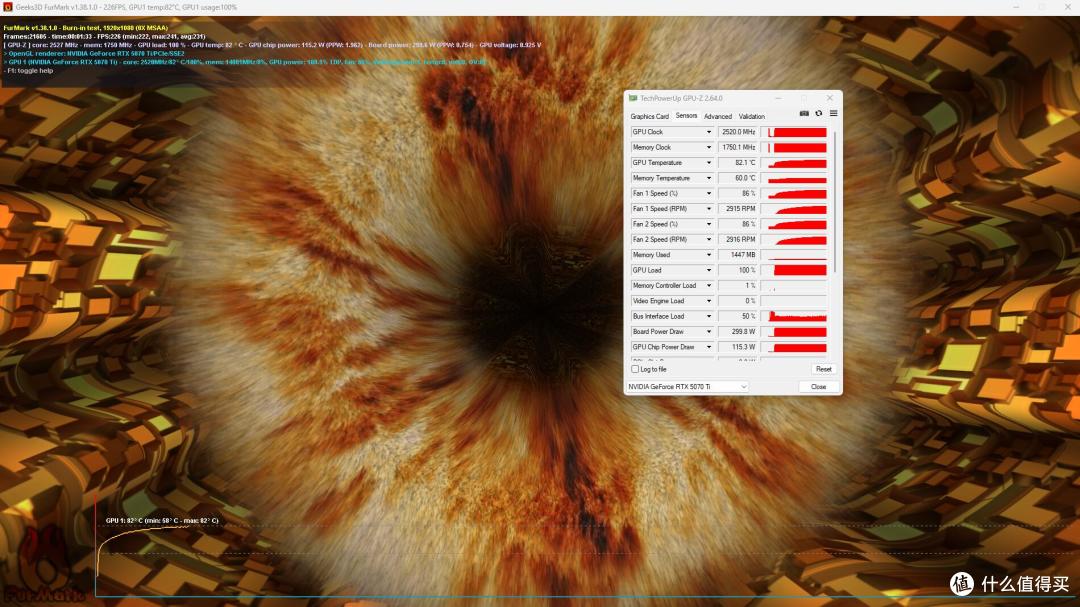

▼甜甜圈测试，显卡的整体输入功耗在300W，核心温度82℃左右。

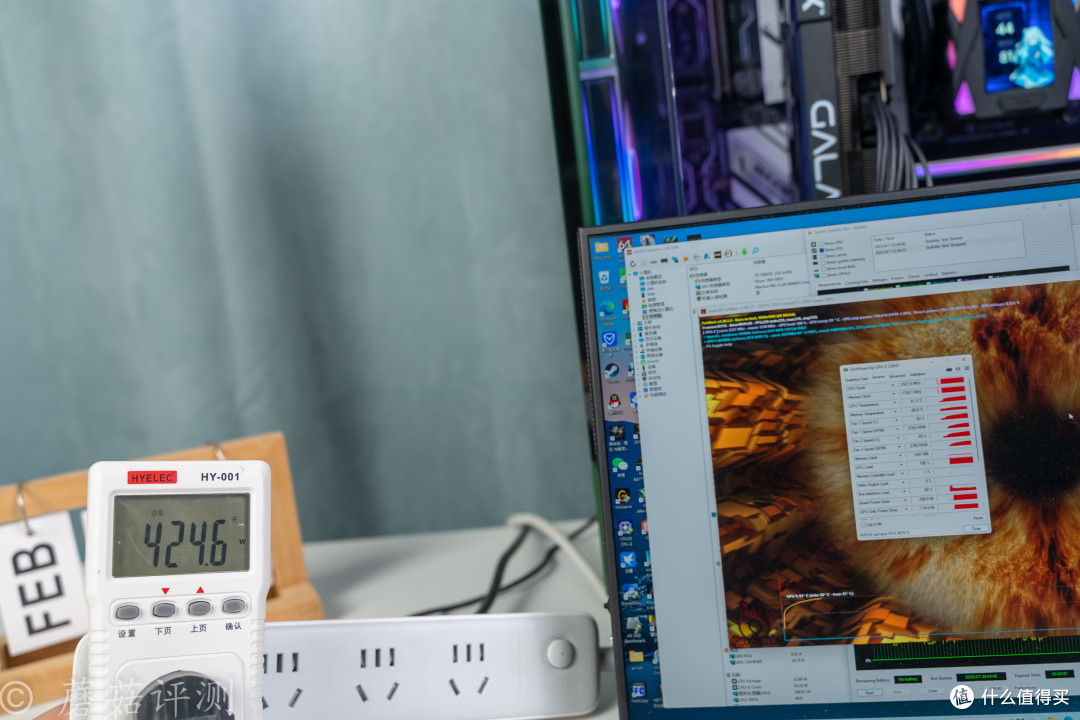

▼这个时候的整机输入功耗去到了425W，对于50系显卡来说，貌似甜甜圈的负载要更高一些。

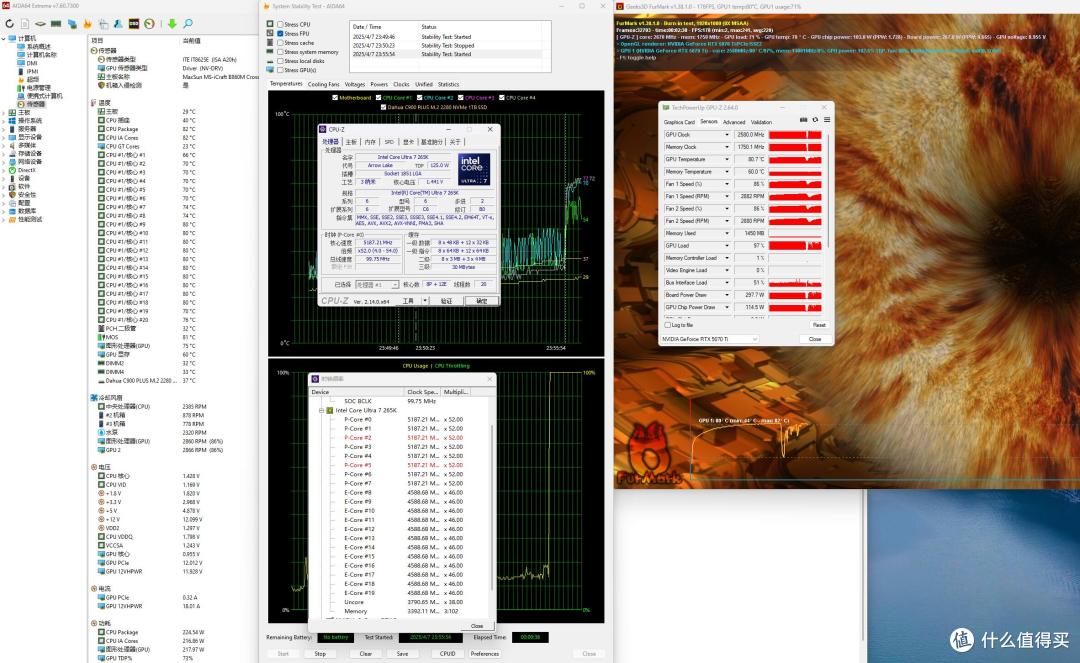

▼跑甜甜圈测试的同时，单烤FPU，显卡功耗在300W左右，处理器功耗在225W左右。

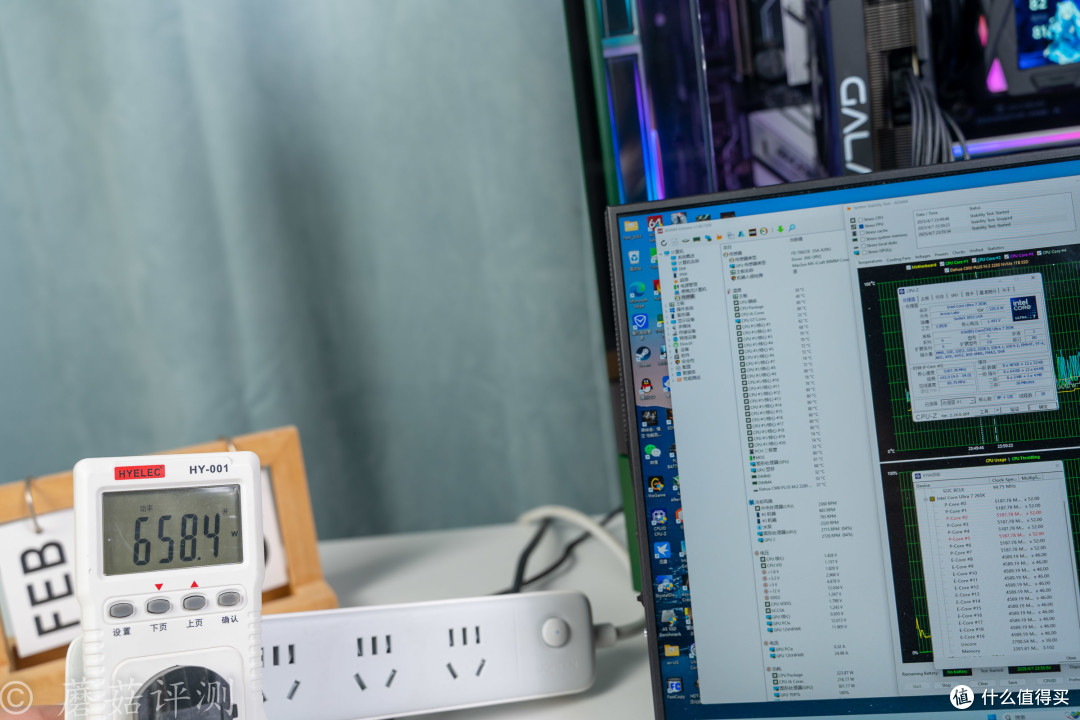

▼这个时候的整机输入功耗在660W左右，还可以。

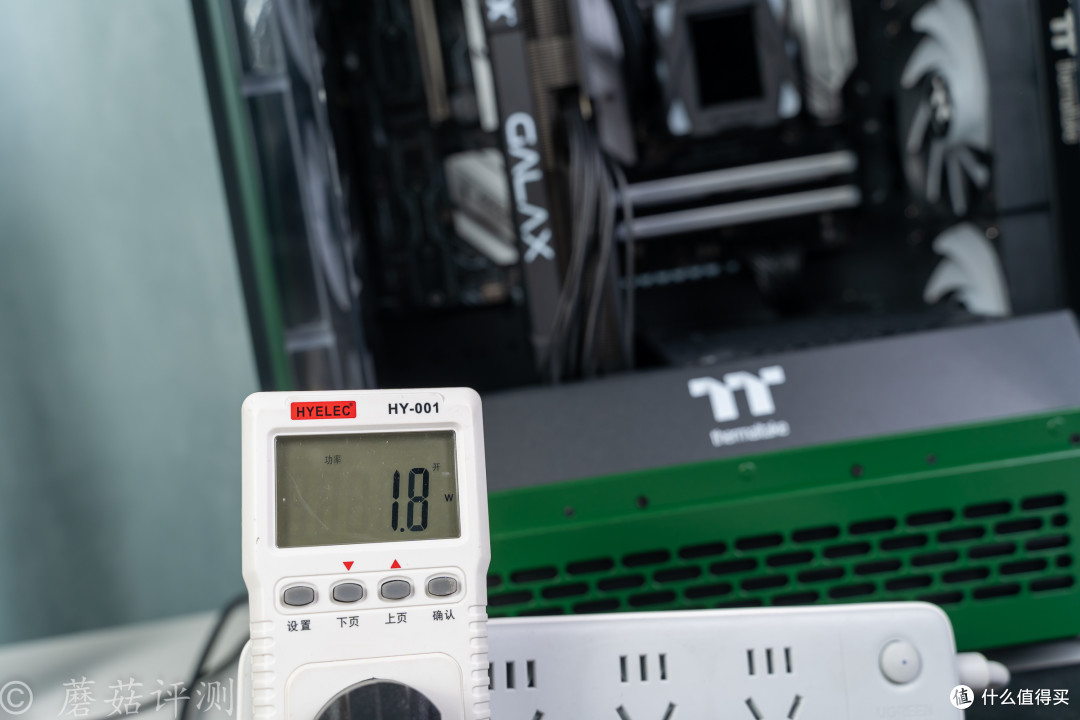

▼关机，日常上电的情况下，功耗在1.8W左右波动，不错不错。

七、总结

安耐美这款金竞蝠GM1000金牌全模组电源的整体表现真的挺不错的，电源内部的结构很整洁，主动PFC+全桥LLC+同步整流+DC-DC的架构表现不错，额定功率1000W，+12V单路输出最大可以去到999.6W，可以轻松满足绝大多数用户配置的供电需求。

用料方面，整体的表现依然优秀。电源内部能看到的电解电容、固态电容，全部都是日系品牌，质量、稳定性和性能表现均非常不错。

在整体表现如此出色的前提下，这款电源的长度依然保持在14cm，日常装机的兼容性表现十分出色。即使搭配一些电源仓空间充足的机箱，也能给模组线之类的配件留出更多的空间。
