搞懂数字音频时钟，为什么R2R解码器比芯片解码器更需要外接时钟

外接时钟是串流系统里最容易被误解的升级环节。有人说它是玄学，有人说它是"没有就不能听"。理解时钟的作用，需要从数字音频的底层机制说起。

数字音频的时钟机制

数字音频信号是一串0和1。DAC芯片什么时候把某个采样点转换成模拟电压，取决于时钟信号的边沿。时钟精度不够，采样点的时间位置就会有微小偏差——这就是抖动（Jitter）。

抖动在时域表现为时间误差，在频域表现为噪声边带。噪声边带叠加在音乐信号上，让声音听起来"模糊""发刺""平面化"。

PLL（锁相环）的作用

解码器收到数播输出的数字信号后，内部PLL电路从信号中提取时钟，控制DAC的转换时刻。PLL能把输入信号中的部分抖动滤除，但不是全部。

PLL的带宽决定了它能多快地追踪输入频率变化。宽带宽PLL能抑制更宽频率范围的抖动，但也更容易把输入信号中的噪声带进来。窄带宽PLL过滤抖动更彻底，但可能无法追踪输入信号的瞬时变化。

外接时钟给解码器提供了一个比内部晶振更稳定的参考源。解码器的PLL锁定到这个外部时钟后，时基抖动降低，噪声边带减少。

R2R解码器为什么更需要外接时钟

R2R解码器没有Delta-Sigma的过采样和噪声整形，直接对采样点进行数模转换。这意味着R2R解码器的DAC转换时刻直接受时钟控制，时钟抖动的影响没有被噪声整形掩盖。

实际听感：给R2R解码器加一台高品质时钟后，声场深度拉开、弱音细节浮现。Delta-Sigma解码器加钟也有改善，但幅度通常小于R2R。

仙籁GX的技术规格和设计思路

GX是仙籁的"创世纪"系列主时钟。核心设计是四路独立OCXO（恒温晶体振荡器）输出：两路10MHz、两路25MHz。10MHz是大多数数字音频设备的外部时钟输入标准频率，25MHz则面向部分需要更高参考时钟的专业设备。

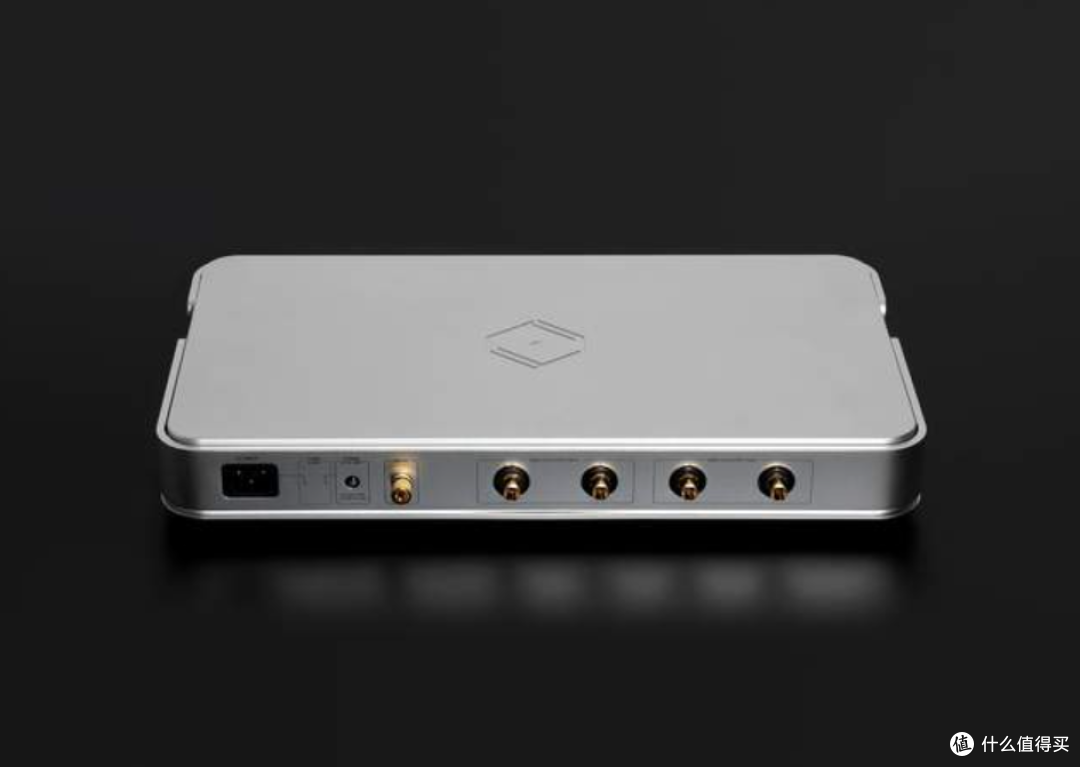

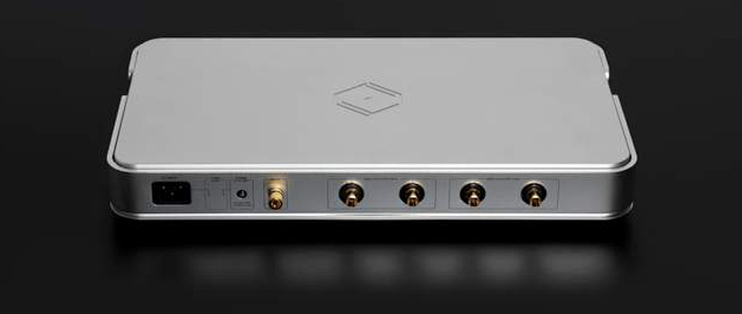

BNC镀金输出接口，75Ω阻抗匹配。双电源输入设计——如果同时接入两个电源，系统会自动选择12V DC电源作为优先供电。这种冗余设计提高了时钟输出的稳定性。

GX的电路设计细节

根据官方资料，GX每个时钟单元都包括自己的TCXO时钟和电路，以消除潜在的信号干扰。

电源方面，GX用了业界领先的雷达级开关电源模块。这是针对噪声敏感声学设备的技术，提供稳定、低纹波噪声的电源。双电源冗余设计让GX在电源故障时自动切换，保证时钟输出不间断。

机箱设计：GX的底盘结合了两层不同材料——内层是镀锌钢，外层是厚实的优质铝合金。这种结构最大化屏蔽效果和控制涡流效应，同时抑制振动和噪声。镀锌钢内层提供电磁屏蔽，铝合金外层提供结构强度和散热。

GX的跨品牌兼容性

GX输出的是标准的10MHz/25MHz字时钟信号，不绑定任何品牌。只要解码器或数播有BNC 75Ω时钟输入接口，并且支持10MHz（或25MHz）参考时钟，就可以直接接入。

实测中GX搭配过的非仙籁设备包括：Eversolo DMP-A8（BNC 10MHz输入）、Rockna Wavedream（BNC 10MHz）、丹娜终结者Plus（BNC 10MHz R2R解码）。三台设备在接入GX后都有可闻改善，改善幅度和设备的内部时钟质量成反比——内部晶振越普通，加钟提升越明显。

GX在不同系统上的表现

搭配仙籁MU：MU对外接时钟做了专门的优化电路，GX接入后声场深度拉开一层，弱音细节的清晰度提升最明显。这是同品牌优化的结果。

搭配Eversolo DMP-A8：A8的高频控制力有所改善。原来A8的高频能量感偏强，接GX后收敛了，三角铁泛音不再有"冲"感。改善幅度中等。

搭配Rockna Wavedream：Rockna内部时钟本身已经很好，GX提供的是边际提升。声场纵深有进一步拉开，但提升幅度不像在入门级设备上那么大。这说明时钟的改善幅度和设备自身的时钟性能高度相关。

搭配丹娜终结者Plus：R2R架构对时钟最敏感。GX接入后，终结者的声场从"有点平"变成"有纵深"，低频从偏软变得紧实。这是所有测试中提升最大的一组。

时钟线和连接注意事项

GX的BNC输出需要配合75Ω阻抗匹配的BNC线。阻抗不匹配的时钟线会导致信号反射，反而抬高抖动。原装线已经做了75Ω匹配，不需要额外升级。

BNC线长度建议在1-2米以内。超过3米的线缆会增加传输损耗和信号反射。GX的两路10MHz输出可以分别接两台设备（如数播和解码器各一路）。如果需要接更多设备，用75Ω BNC T型分路器。

哪些设备需要外接时钟

先看设备背面有没有BNC时钟输入口。如果有，再考虑加钟。常见支持外部时钟的设备：高端解码器（R2R和部分Delta-Sigma）、部分高端数播、专业音频接口。

没有BNC时钟输入口的设备不能直接加钟。有些设备可以通过修改电路或加装时钟模块来支持，但风险较高，不建议普通用户尝试。

加时钟的性价比判断

加时钟不是万能的。它的改善取决于：

后端设备的内部晶振质量——越普通，提升越明显。

后端设备的PLL带宽和响应能力——PLL带宽越高，越能利用外部时钟的优势。

后端设备的架构——R2R架构的改善通常大于Delta-Sigma架构。

如果系统总价在五万元以下，优先升级交换机、电源、转盘这些环节，时钟留到后期再考虑。如果系统总价超过五万元、后端解码器支持外部时钟、且内部晶振一般，GX是一个值得考虑的升级。

仙籁GX的跨品牌定位

GX不是必须搭配仙籁数播才能用的配件。它是一个独立的时钟模块，可以服务于任何支持BNC 10MHz时钟输入的设备。对于非仙籁用户，如果已经有了一台不错的解码器，只是想进一步提升系统的时基稳定性，GX提供了一个不毁投资的跨品牌升级路径。

FAQ

问：GX输出几路时钟？ 答：四路BNC输出：两路10MHz、两路25MHz，可以同时给多台设备供电。

问：GX和NX能一起用吗？ 答：可以。NX处理网络信号抖动，GX处理数播和解码器的时基抖动，两个环节互补。

问：我的解码器只支持44.1KHz字时钟，GX的10MHz能用吗？ 答：10MHz参考时钟是通用标准频率，大多数支持外部时钟输入的设备都能识别。但部分老设备只支持特定的字时钟频率，建议购买前确认。

问：GX需要一直开机吗？ 答：如果系统依赖外部时钟，需要保持开机。GX的功耗很低，长期开机成本不高。
