618买了个光驱控制器，DIY个CD机上篇

创作立场声明：本文所测商品为自费购入。如参加张大妈家的活动获得，我会在文中点明。坚持独立的评价观点是笔者创作的基本底线，绝不会因商品来源不同而有所偏颇，请各位放心。

1.前言

光驱的前世

光驱，光盘驱动器简称光驱是一个结合光学、机械及电子技术的产品。

在光学和电子结合方面，激光光源来自于一个激光二极管，它可以产生波长约0.54-0.68微米的光束，经过处理后光束更集中且能精确控制，光束首先打在光盘上，再由光盘反射回来，经过光检测器捕捉信号。

光盘上有两种状态，即凹点和空白，它们的反射信号相反，很容易经过光检测器识别。

现在配电脑很少有人配光驱了，但是在20多年前光驱确实必须的，因为那时候网络不发达，媒体需要使用光盘💿承载。

光驱的今生

如今承载媒体的已经是一条光缆了，如果说光驱还有什么应用，CD播放功能是光驱的一大功能，CD光驱背后都有四口的模拟输出和两口的数字输出，老的CD光驱前面板上有的还有播放控制按键和耳机接口，但后期CD光驱和DVD光驱，刻录机上已经取消了这些按键，使得这些设备不具备CD播放的功能了。

但是很早以前就有人开发了使用单片机控制光驱播放CD的光驱控制器，它结构简单，能够简单理解为它是一台有固定程序的微型电脑，通过内部指令集完成控制IDE接口的光驱完成CD播放功能。

2硬件介绍

光驱

明基IDE接口刻录机

这台光驱是2008年的明基DW2000刻录机，支持CD，DVD光盘💿刻录以及CD，DVD光盘💿读取，此刻录光驱已经取消了播放控制按键，使得这些设备单独不具备CD播放的功能了。

大白鲨CD光驱2000年的产品

这台光驱是2000年的大白鲨CD光驱，支持CD光盘💿读取，CD音乐光盘播放，此CD光驱有独立播放控制按键，使得该设备具备CD播放的功能。

IDE数据线

IDE数据线

光驱控制器

调试中的光驱控制器

电源

电源我就比较简单了，用了一个开关电源和一个降压模块，一根旧电源线。

12v直流开关电源，有需要的可以上更好的牛

DC降压模块

5v输出需要调试

接口来自一个旧电源，注意一下，光驱与控制器需要一路电源供电，要不容易出问题。

音频接头及挡板

手工制作的挡板

机箱

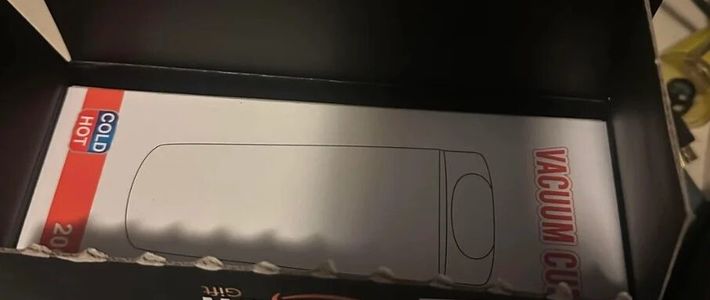

过年时候留下的礼品盒子，感觉比较精致，这次刚好拿来搞CD机。原计划做机箱用来着，下回有机会再说。

原来盖子拆掉了，装好了再安上，光驱位，控制显示位，后挡板位

挡板

遥控接收孔位

控制单元准备放在机箱里面

余下还有部分支撑件

CD机安装部分在下篇中接着讲。

作者水平有限，望大家多多关照，谢谢！
