Cool Pop——分形工艺Pop Air+ROG Z690吹雪+影驰3080金属大师装机
2022-07-01 14:10:42
3点赞
7收藏
3评论
此次带来分型工艺最新推出的Pop Air机箱装机展示。Fractal Pop Air为ATX中塔机箱，整机尺寸473.5x215x454mm，体积适中，前方采用了网状前面板结构设计，从侧面看去仿佛一个一个的蜂巢又或像是一个个的气泡紧密相连，气流更通畅，散热效能更高更直接。机箱支持最大170mm的塔式散热，支持最长405mm的长显卡，电源最长为170mm。此外，比较有意思的是机箱正面还有一个巧妙隐藏的储物抽屉，方便用户收纳桌面杂物。硬件方面采用intel 12代平台，搭建白色主题选择了华硕ROG STRIX Z690-A GAMING WIFI D4 吹雪；显卡选择了影驰3080金属大师MAX OC[FG] 12GB；内存选择影驰HOF Pro RGB DDR4 3600 名人堂；SSD同样来自影驰的HOF Pro 20 1Tb 名人堂；电源选择自带纯白包网模组线的海韵的最新白色款Focus GX-1000 White；风冷散热器选择了九州风神AK620。
硬件配置清单：
CPU：intel i7-12700k
主板：华硕 ROG STRIX Z690-A GAMING WIFI D4 吹雪
显卡：影驰 GALAX GeForce RTX 3080金属大师MAX OC[FG] 12GB
内存：影驰 GALAX HOF Pro RGB DDR4 3600 名人堂
SSD：影驰 GALAX HOF Pro 20 1Tb 名人堂
电源：海韵 SEASONIC FOCUS GX-1000 White
散热：九州风神 DeepCool AK620 WH
风扇：九州风神 DeepCool FC120 WH
机箱：分形工艺 Fractal Pop Air RGB Clear TG
一、整机灯效展示
整机白色主题色调和灯效，尽量减少杂色。
机箱右斜45°。
机箱正面。
主板侧展示。
尾部左斜45°展示。
机箱尾部。
移除机箱左侧钢化玻璃侧板，来看内部硬件情况。
各角度展示。
九州风神 AK620白色版双塔风冷散热器。
影驰HOF PRO DDR4 3600内存灯效。
华硕ROG STRIX Z690-A Gaming WiFi D4吹雪主板 IO散热模块上的RGB灯效。
影驰GeForce RTX 3080金属大师MAX OC[FG] 12GB。
影驰金属大师供电接口比较居中，但这款机箱的显卡出线位置感觉就是为这款显卡量身打造，非常合适。
机箱顶部尾部两颗九州风神FC120灯效，前部机箱开关机键白色灯效。
背线展示，分型工艺的箱子都比较好理线，需要理线固定的地方必有扎线孔，设计的比较人性化。
海韵FOCUS GX-1000 White电源。
二、配件开箱。
机箱是这次装机的主角，来自分形工艺最新的Fractal Pop Air RGB TG。我这款是白色通风版，浅色的钢化侧透玻璃。机箱尺寸473.5x215x454mm，体积适中的中塔机箱。
机箱主板侧。
后斜45°。
机箱背面为一块 mm厚钢板。
机箱前面板上方通风网孔设计，气泡水波纹设计，有点类似之前Meshify的前面板，Pop的命名我想就来源于此吧。
底部是一块磁吸面板，右侧有一个印有Fractal标识的提手，方便打开面板。
移除磁吸面板，可以看到一个白色小抽屉，上面印有Fractal标识。
可以放些桌面杂物，我觉得最大的作用可以放点私房钱，哈哈！
移除前面板，可以看到机箱预装两颗12cm ARGB风扇，前面板可安装2个1214cm风扇，或者最大280mm一体水冷安装。
机箱顶部前方右侧为IO接口，后方为风扇排风位，标配磁吸式防尘网。
移除顶部磁吸式防尘网，机箱顶部支持2个1214cm风扇、或者240mm一体式水冷安装。
机箱IO按钮接口设计在机箱顶部的右侧边，从左到右分别是：TypeC拓展口、2个USB 3.0 TypeA、3.5mm输入及输出、电源重启键以及开关机键。所有按键均做了缩小，最大限度解决宠物误碰问题。
打开机箱左侧钢化玻璃侧板，来看主板侧内部情况。
首先是主板安装位，支持Mini-ITX、mATX以及ATX主板安装。机箱支持最大170mm的塔式散热，支持最长405mm的长显卡。
机箱前部标配两把12cm ARGB风扇进风。
尾部标配一把12cm ARGB风扇排风。
电源仓上方三角形雪花状开孔，侧斜面还有Fractal字样。
打开机箱背板，来看背面情况。
机箱背部左侧有1个3.52.5寸硬盘安装位，可将底部托盘安装与此进行存储拓展。机箱标配2个，第3个需要额外另配。
下方标配2个3.52.5寸硬盘安装支架。
主板开孔下方有两个2.5寸硬盘安装托盘。
底部是电源安装位，支持ATX电源最长170mm。
机箱尾部上方左侧主板IO挡板接口，右侧是12cm风扇安装位。
下面是7个PCIE槽位及ATX安装位。
电源底部入风口标配防尘网，抽拉式设计方便清洗。
机箱底部是四个凸起的撑脚，预贴橡胶防滑脚贴。
主板选择了ROG STRIX Z690-A GAMING WIFI D4吹雪。
ROG STRIX Z690-A GAMING WIFI D4吹雪主板采用了16+1 Dr.MOS供电模组，单颗可承载80A电流。它还搭载了玩家们非常熟知的ROG超合金电感和10K黑金电容，供电接口采用了双8Pin PROCOOL高强度供电接口，特制实心接针设计，降低阻抗坚固耐用，充分满足处理器的供电需求。
ROG STRIX Z690-A GAMING WIFI D4吹雪主板配备了四根DDR4内存插槽，最高可支持超频至DDR4-5333MHz。
双8Pin CPU供电设计。
ROG STRIX Z690吹雪主板拥有2条PCIe×16插槽和1条PCIE×1插槽，主插槽支持PCIE5.0×16模式。
PCIE主插槽旁还设计有一个ROG显卡易拆键，玩家只需要按下按钮，就可以轻松解锁显卡的PCIe插槽。
供电散热装甲上方全新设计的ROG信仰图腾导光板，通电效果炫酷。同时全新外形设计的银白色金属材质散热装甲可以快速有效地导走供电模块工作时产生的热量。
I/O接口部分，除了常规的UBS-A接口和声频接口外，主板还配备了一个USB 3.2 Gen2×2 Type-C接口和一个声频USB Type-C接口。视频输出部分则配备了一个DP1.4a接口和一个全新的HDMI2.1接口，最高支持8K/60Hz的视频输出。此外，还拥有BIOS FlashBack和Clear CMOS按钮，可以方便的升级和重置BIOS。
显卡选择了影驰GALAX GeForce RTX 3080金属大师MAX OC[FG] 12GB。三年质保，支持个人送保，整卡银黑色搭配，采用无光设计，显卡含挡板全长是33.2cm。
显卡正面采用3个9cm散热风扇，11片静霜扇叶。
影驰金属大师采用铝合金铁甲外壳，散热为特制静霜风扇加强散热，采用三重连锁设计，加强PCB版强度，减少PCB版的压力。
电源接口采用8pin x 2设计。侧面非常简洁，印有GALAX 和 GEFORCE RTX字样。
标配了金属加固背板，防止PCB变形。核心背面护板采用排列的小圆孔，辅助散热。
尾部采用金属大师LOGO的圆形镂空设计也是非公卡中流行的贯穿式通风散热设计。
散热方面也是非常强悍，采用纯平铜底+镀镍6热管的设计。
显卡尾部可见挡板为不锈钢镀镍3槽位设计，这款显卡还附赠双槽位挡板可供替换，另外视频输出接口是3个DP 1.4a以及1个HDMI 2.1，支持8K和多屏输出。
内存选择了影驰GALAX HOF Pro RGB DDR4 3600。
时序为3600C18-20-20-40。
整体斜条纹设计，配色为白色+银色相间，
内存的一边都有影驰名人堂的LOGO。
灯条顶部有中间名人堂标志和两边的白色导光罩设计。
固态硬盘是影驰名人堂HOF PRO 20 1TB，采用群联PS5016-E16 PCIe 4.0主控，海力士3D NAND，性能不错，散热片采用全金属材质，上层采用镜面处理，上面印有白色名人堂蚀刻LOGO。
厚实铝制散热片两面贴合SSD，为SSD稳定高效运行提供散热保障。
各主要硬件安装到主板。
内存安装效果。
SSD安装效果。
电源选择了海韵SEASONIC FOCUS GX-1000 White。这款电源能保持1000W的功率供应长度仅为14cm，海韵确实强悍，在230V和115V下，这款电源均有非常优秀的转换率表现。其次就是用料方面，这款电源使用了全日系电容，且均是105℃的耐高温电解电容，固态电容。
电源侧面印着“FOCUS”的字样，还有凹印的造型设计，左上角是海韵的品牌Logo。
模组线输出接口，CPU/PCI-E的+12V输出接口有五个。
电源的尾部，左侧是供电口，上面有金属铭牌，中间是电源开关，右侧是电源模式选择，有静音和静冷两种模式。
这款白色电源附赠了白色的模组线，线材非常纤细柔软方便机箱理线，另外这款线材是硅胶材质而且自带压纹，可以省去额外定制线的费用成本。

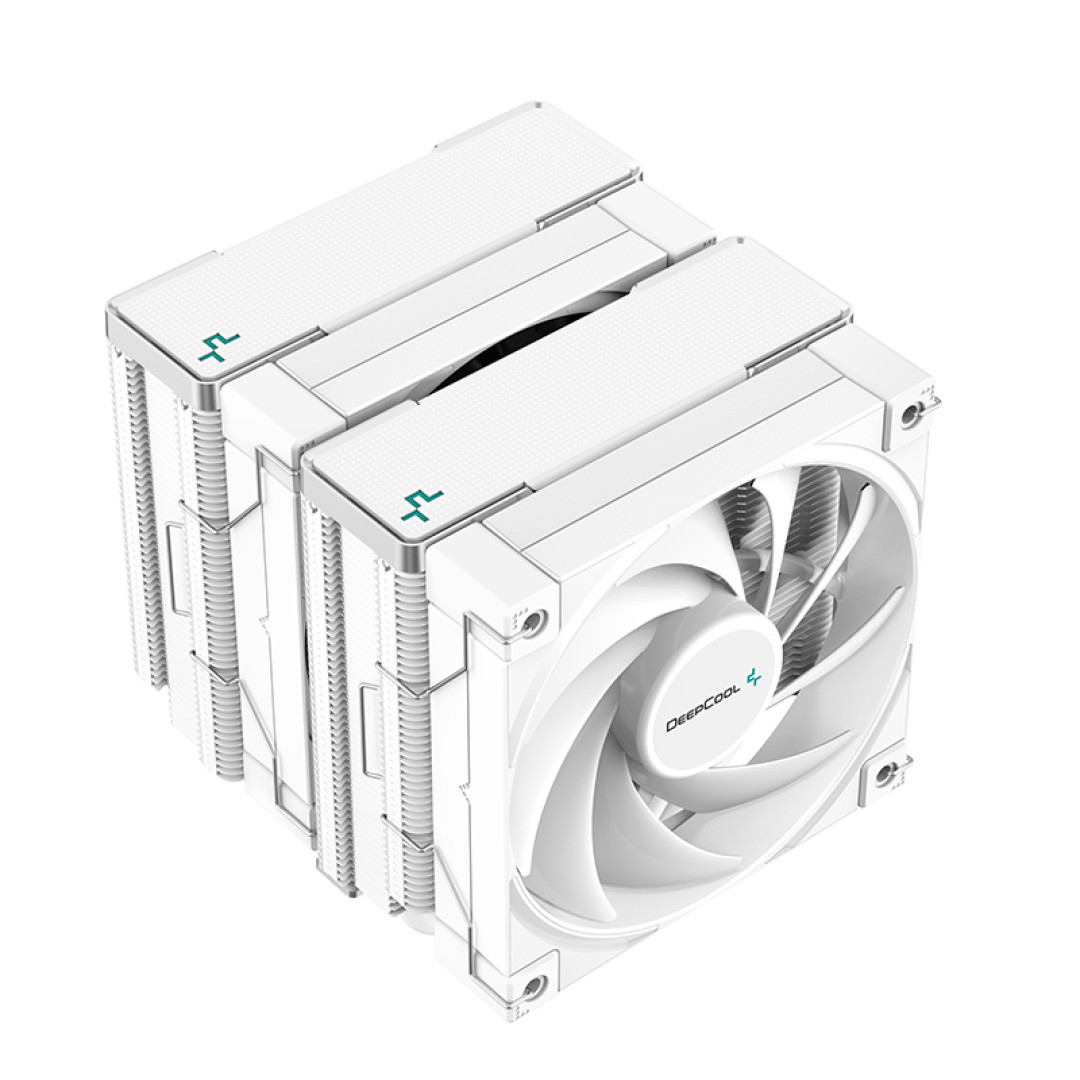

散热器选择了来自九州风神的塔式风冷冰立方AK620。采用双排塔式风冷结构，散热器的尺寸为129×138×160，顶部塑料盖板可以遮盖顶部热管起到美化和保护的作用，盖板采用网格装饰纹理以及九州风神的LOGO。
散热器双塔结构搭配两把FK120风扇。
6热管设计。冰立方AK620散热器的底座采用了高性能纯铜底座，底座采用了电镀工艺处理，微凸底座与CPU接触更为紧密散热效果也更好。
散热器主体采用了矩阵式的鳍片组，鳍片组左右两侧采用扣Fin设计，中间则是穿Fin的设计。
冰立方AK620散热器散热风扇的型号为FK120，4Pin PWM接口，额定参数为12V/0.12A，最大功率为1.44W，采用FDB轴承等静音设计，转速范围为500-1850RPM，使用寿命可达五万小时，噪音控制在28dB以内，风扇可根据系统负载动态调节转速。
机箱风扇选用5把九州风神FC120风扇白色版本，风扇扇叶为半透明材质，可以获得柔和绚丽的光效，支持主板5V ARGB同步，同时自带板载灯效，无需软件或HUB控制器，即插即用。
这款风扇同黑色一样，RGB以及风扇供电调速线整合为一根线材，多风扇串联更轻松，线材更少，机箱理线更整洁。
三、测试环节。
CPU-Z信息及单核多核跑分。
GPU-Z信息。
AIDA64Cache&Memory以及 GPU Benchmark测试。
TXBench 硬盘读写测试。
CINEBENCH R23 测试。
Port Royal测试。
Time Spy Extreme基准测试。
Fire Strike Ultra测试。
CPU PROFILE测试。
室温28°C,12700K电压默认，P核全核4.7、E核全核4.0，单烤Aida64 FPU 15分钟，12700K 68℃左右，3080 32°C左右。
室温28.3°C，双烤Aida64 FPU+Furmark 4K 8SMAA 15分钟，12700K 74℃左右，3080 67°C左右。
总结：
分型工艺Pop Air这款机箱设计独特，前面板的网状“Pop”凸起纹理很富有设计感，体积适中，作为紧凑型ATX机箱长度可能略长一些但是带来的是更好的显卡兼容度，装机体验是非常好的，散热方面，结合通风的网状“Pop”前面板和几乎全部镂空的机箱尾部，整机通风散热效果经过测试也是可圈可点。个人建议这款Air机箱更适合风冷散热方案，当然如果顶部能支持360冷排就更全面了。
以上，仅供装机参考，仅代表个人观点，谢谢观看！
