不是所有的空气质量检测仪,都叫“霾表” — 汉王霾表M3试用有感
一、开篇:

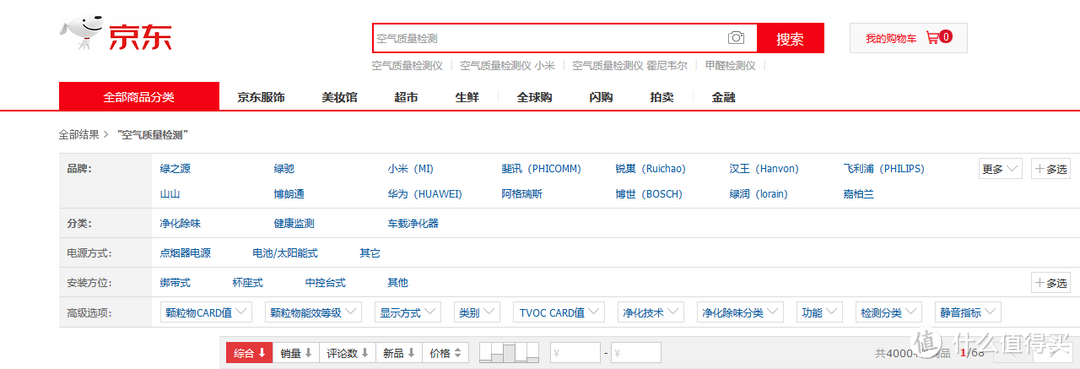

空气质量检测仪,就像是伴随着空气净化器的到来一样,短短几年间各式各样的产品充斥在各大电商。在京东商城搜索关键词:空气质量检测,搜索结果显示数量为4000+。
由于兴趣所致,我从2014年开始接触空气质量检测仪。从最早墨迹天气推出的空气果系列一直到汉王最新出品的霾表M3,4年的时间里,我几乎把国内所有知名企业出品的设备都用遍了,使用数量在30台左右吧。用了这些年的检测仪,给我最大的感受就是一个字:乱。这个乱体现在两方面,一方面是生产设备的企业资质乱,一方面是产品质量乱。这种情况像极了空气净化器卖的最火的那几年。归根结底就是因为国家方面始终没有出台一个标准,行业标准。
中央电视台在2017年4月的一期《每周质量报告》中做了一档名为【看不清的霾表】的内容,说的就是产品质量乱的问题。
巧的是,我在2017年1月的一篇评测报告中,就已经对这一现象做了简单说明。

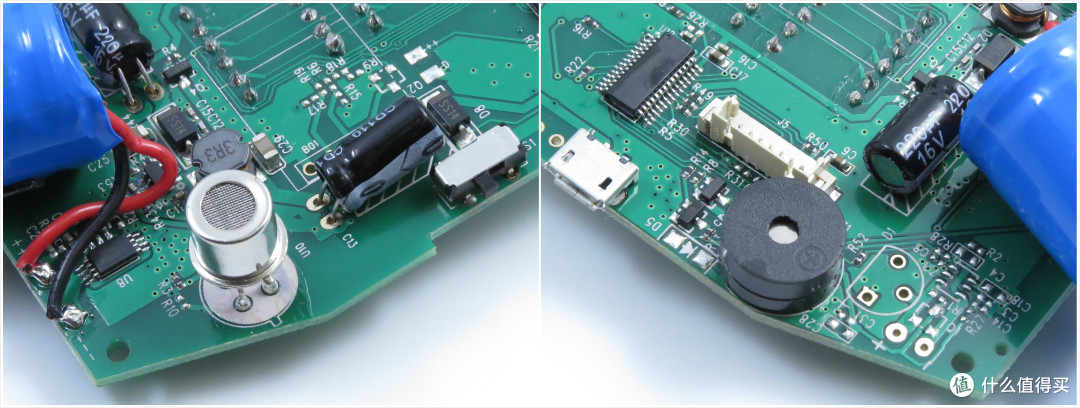

通过对上述两款设备的拆解,能够让大家对于产品内部结构有个大致的了解。不难看出,这两款设备均采用价格低廉的半导体传感器来检测甲醛。且不说精准度,抗干扰能否做到都是要打个小小问号的。

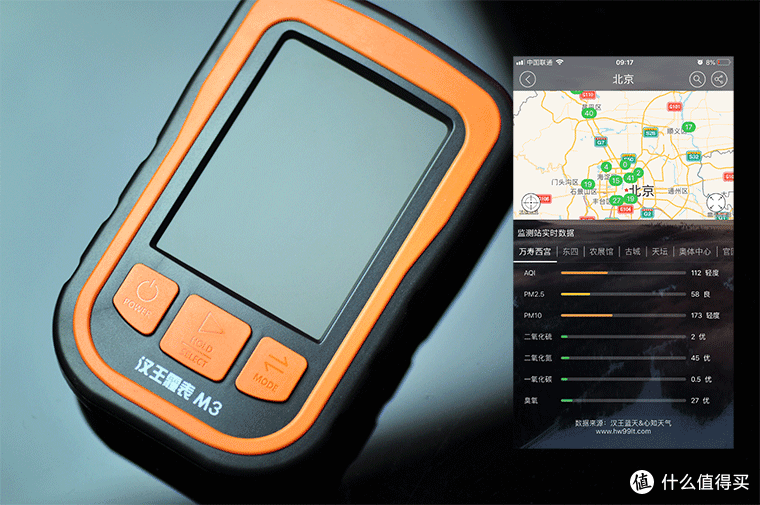

今天我为大家带来的评测产品,是由汉王集团出品的汉王霾表M3,以下简称【M3】。
二、开箱与拆机:
1、开箱:

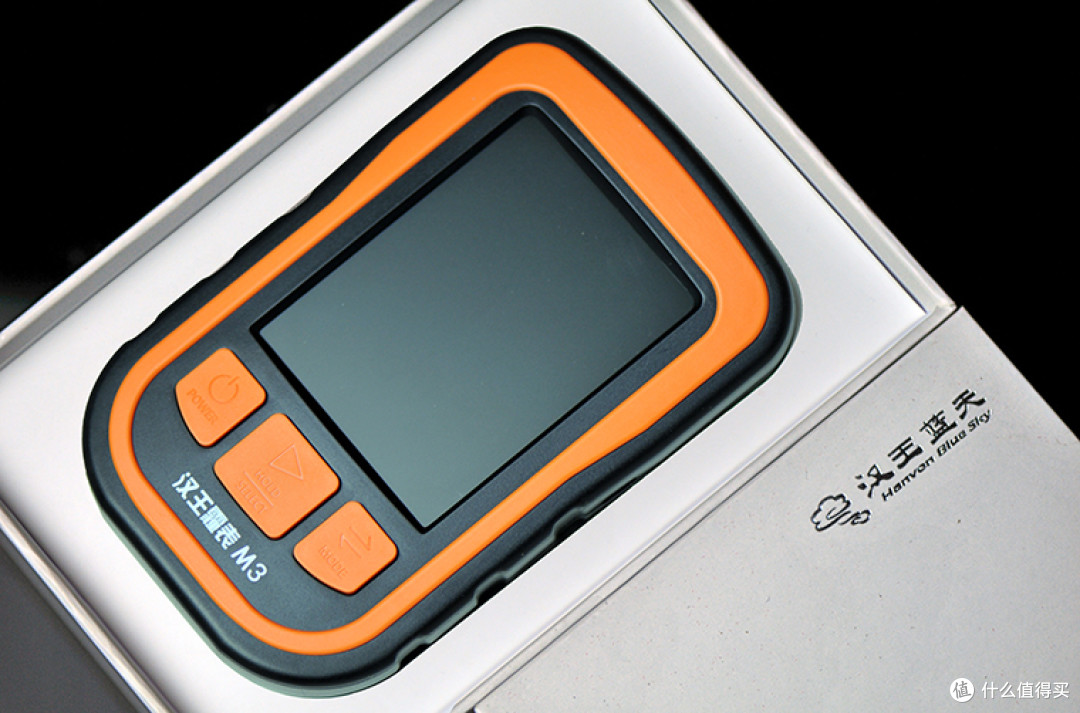

M3的包装盒采用纯白色为底,正面仅在右上角印有企业LOGO及公司名,背面的橘色贴纸上则是产品相关参数与公司地址。
顺便说一句,为保证消费者权益,每一台M3的包装盒都进行了塑封。

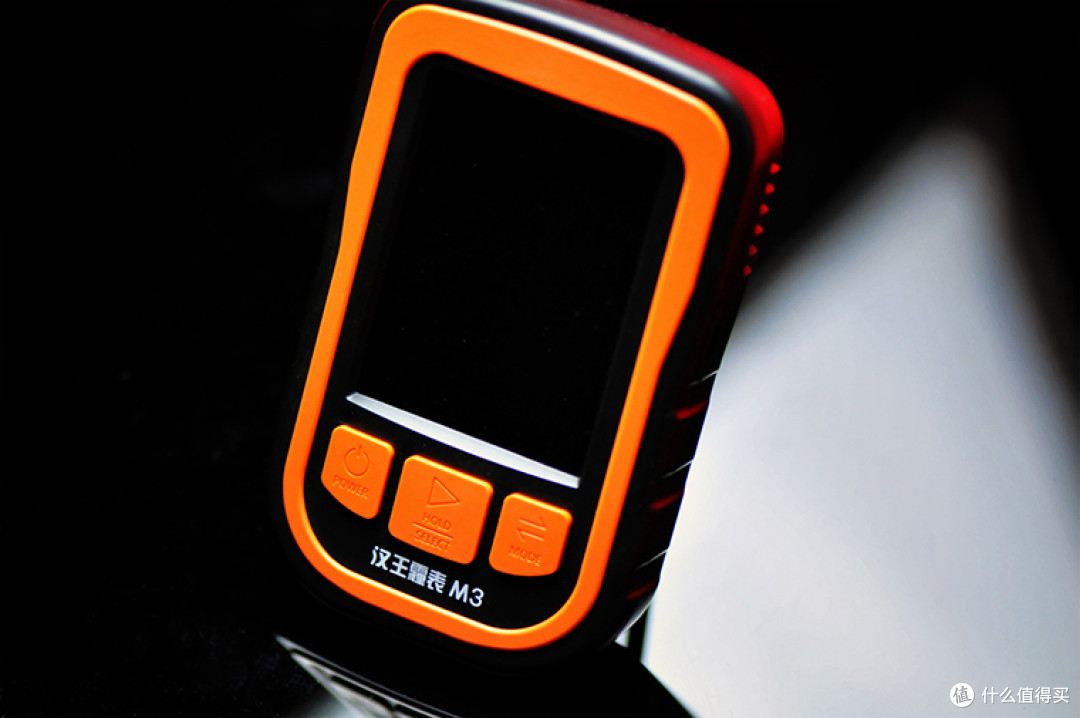

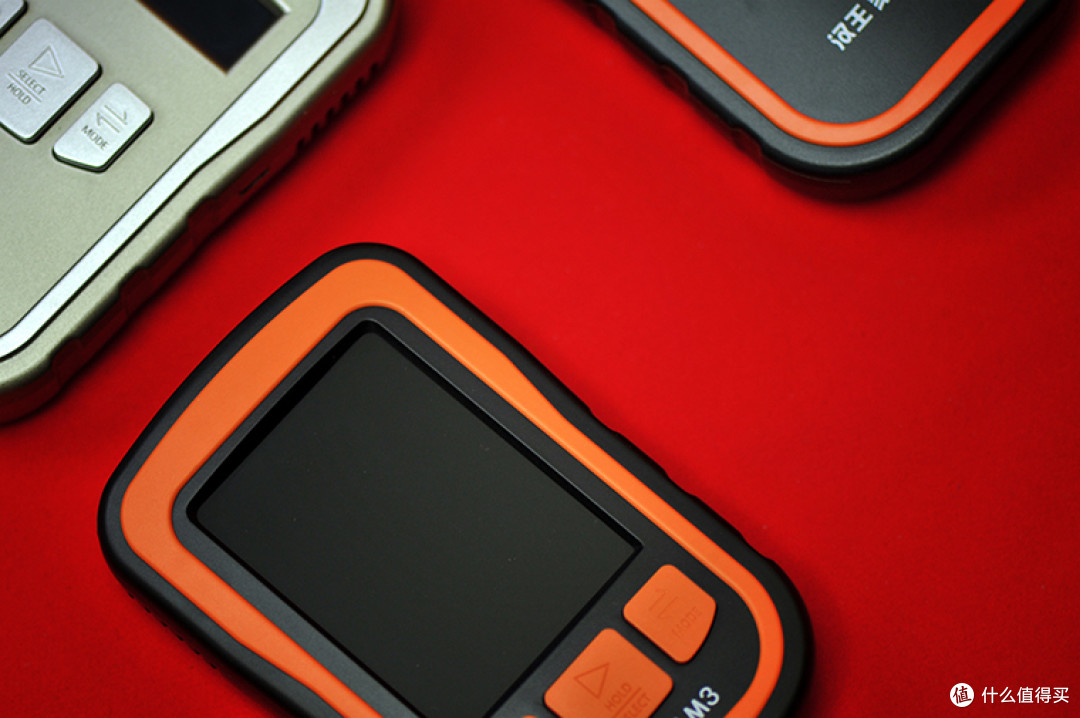

用过霾表系列的朋友,相信一眼就能看出M3的整体造型与之前的M1、N1系列非常接近。
通过这组照片,更直观的体现了这一特点。在产品个头儿没有变化的前提下,增大了的显示屏势必将会带来更具冲击力的视觉感受。

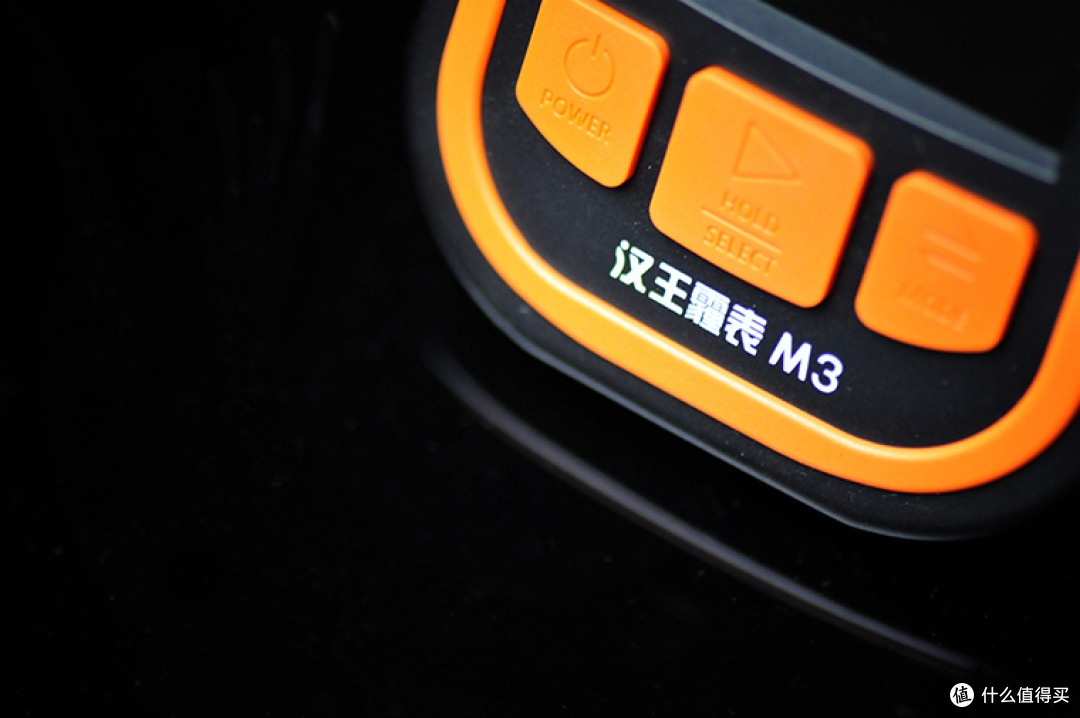

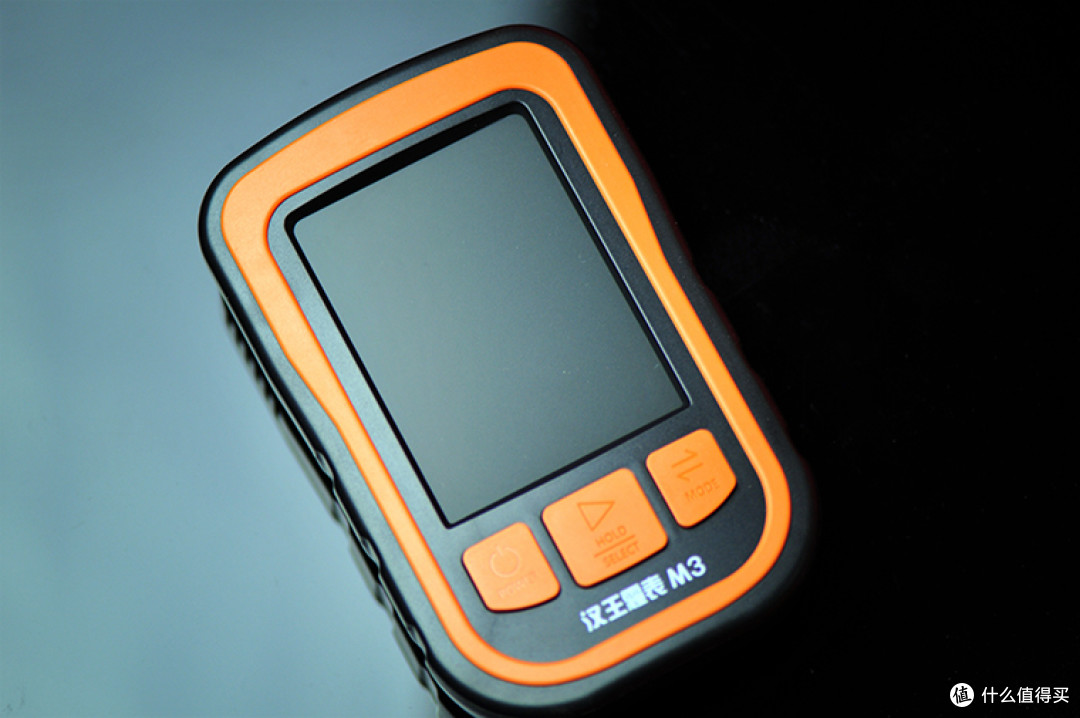

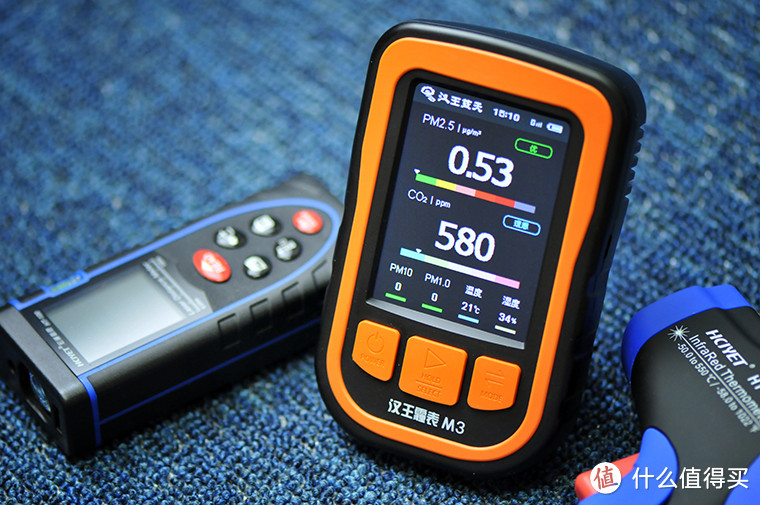

M3的整机外壳采用ABS工程塑料,正面占比最大的就是这块3.2寸的LCD彩屏了,屏幕下方是实体按键区。三枚按键从左到右依次为:POWER、HOLD(SELECT)、MODE。除字面含义外,这三枚按键在M3不同的屏幕界面下,还有着不同的分工。

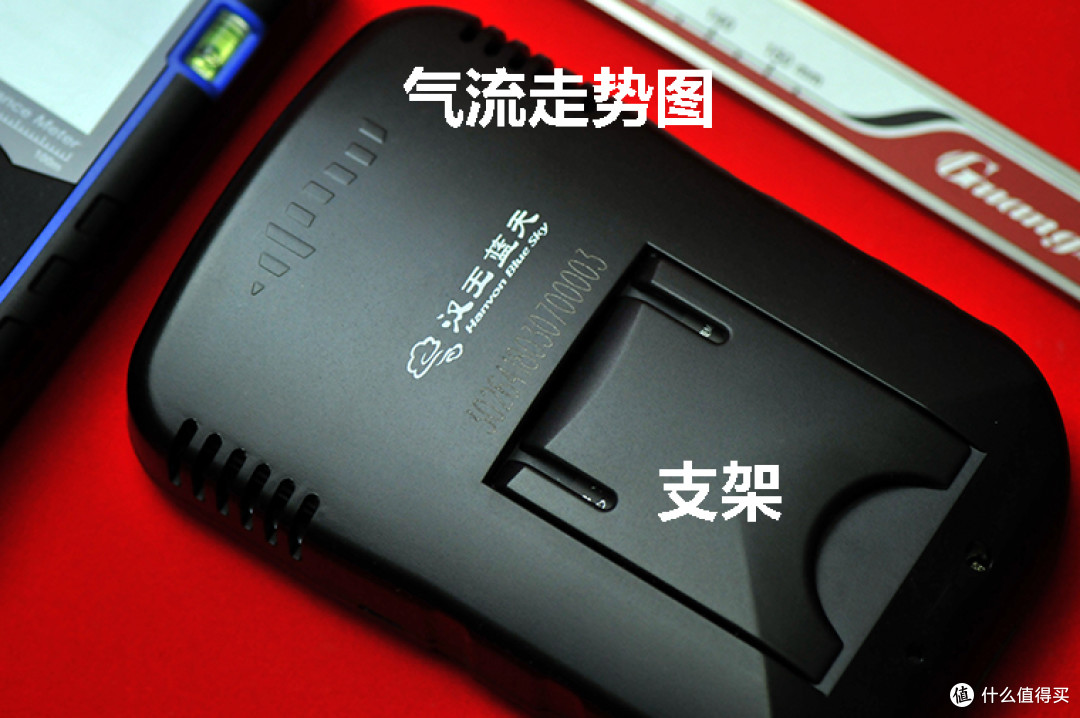

背面依然延续了M1、N1的风格,最上面是气流走势图,告知用户气流从哪里进入,自哪里排出。中间是产品LOGO和企业名称,以及产品序号。支架可使霾表立于桌面。

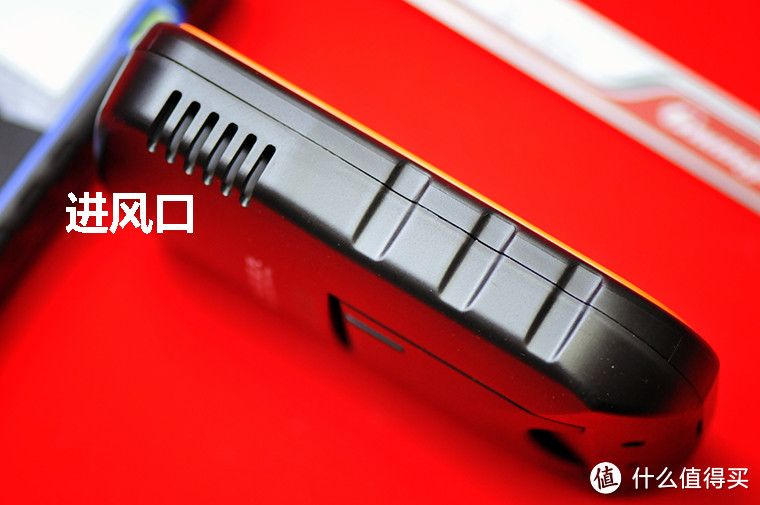

M3的两侧除进出风口外,还特别设计了六条凹陷,当手持霾表时,可增大阻力,便于掌握。
底部正中的位置是SIM卡槽,其间内置了一张GPRS数据卡,可随时上传数据到服务器。底部偏后有个RESET孔,设备重置之用。
经测量,M3的重量约为187.9克。与iphone 6sp对比大小,可见M3的个头儿并不大,一手掌握是没问题的。
2、拆机:
温馨提示:拆机有风险,且勿轻易尝试。
(1)、后盖:
先来看M3后盖的内部结构设计。乍一看好像没什么,别急。
结合这个示意图再看,是不是感觉到了什么?

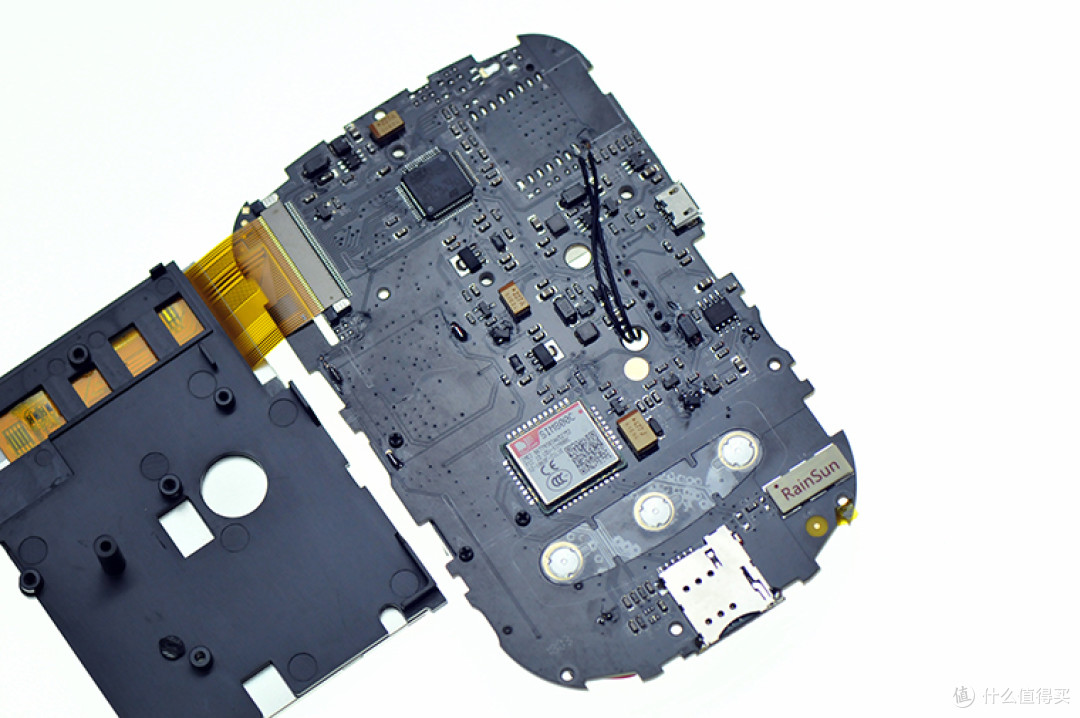

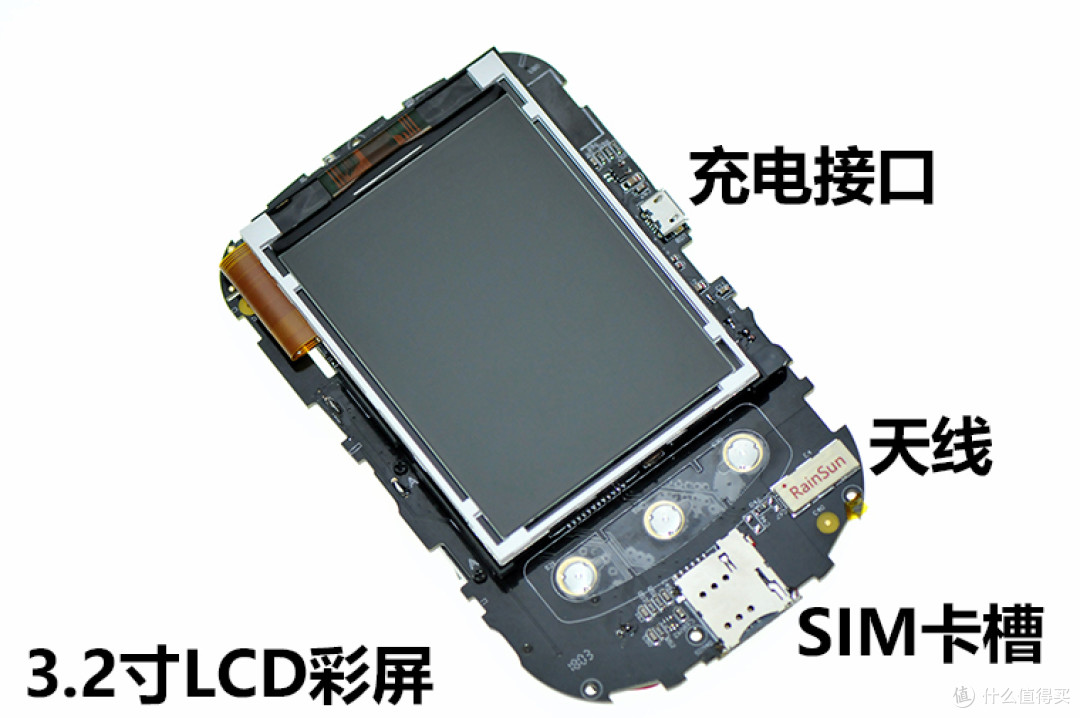

(2)主板正面:
M3的天线由霖昱微波科技股份有限公司生产制作。
除上述截图中的特点外,SIM800C还有一大特色:SIM800C的封装兼容支持NB-IoT无线通信的SIM7020模块,可平稳由2G过渡到NB-loT。
Tips:相比较GSM,NB-IoT属于物联网窄带技术,传输距离长,功耗低等特点,将是未来物联网发展的一大趋势。

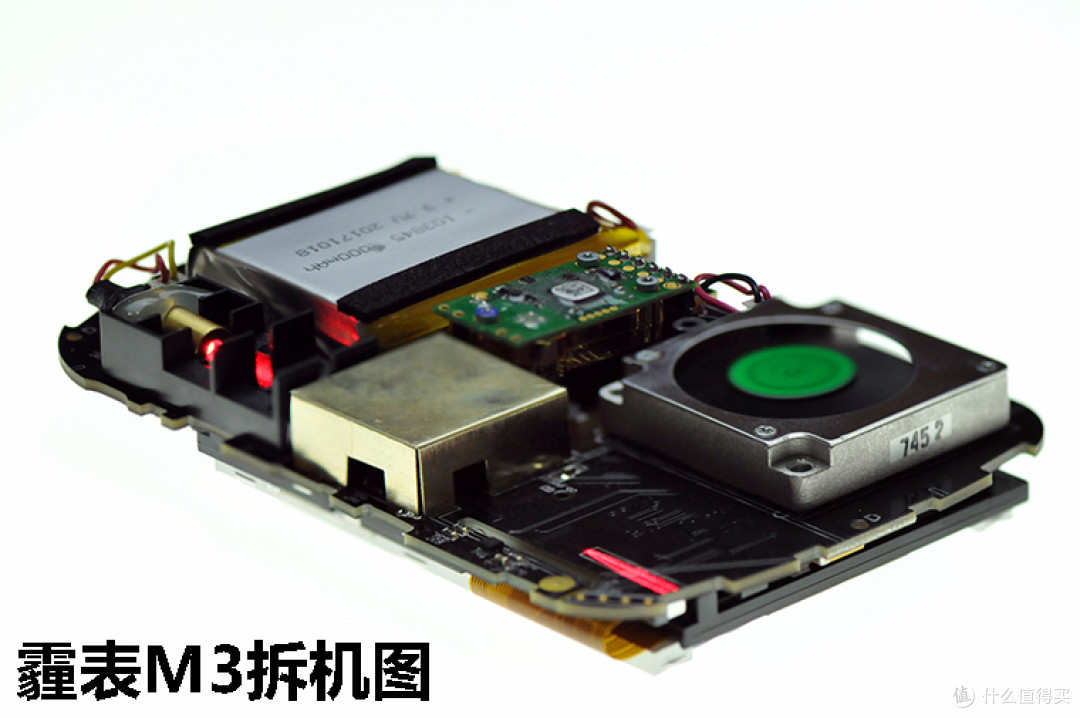

主板背面:
看到红色的光束了吗?那就是由激光发射器中散发出来的激光束线。光线通过屏蔽罩,屏蔽罩内空气中的颗粒物照射后被传感器收集,最后通过算法公式转变为数字形式展现在人们面前。

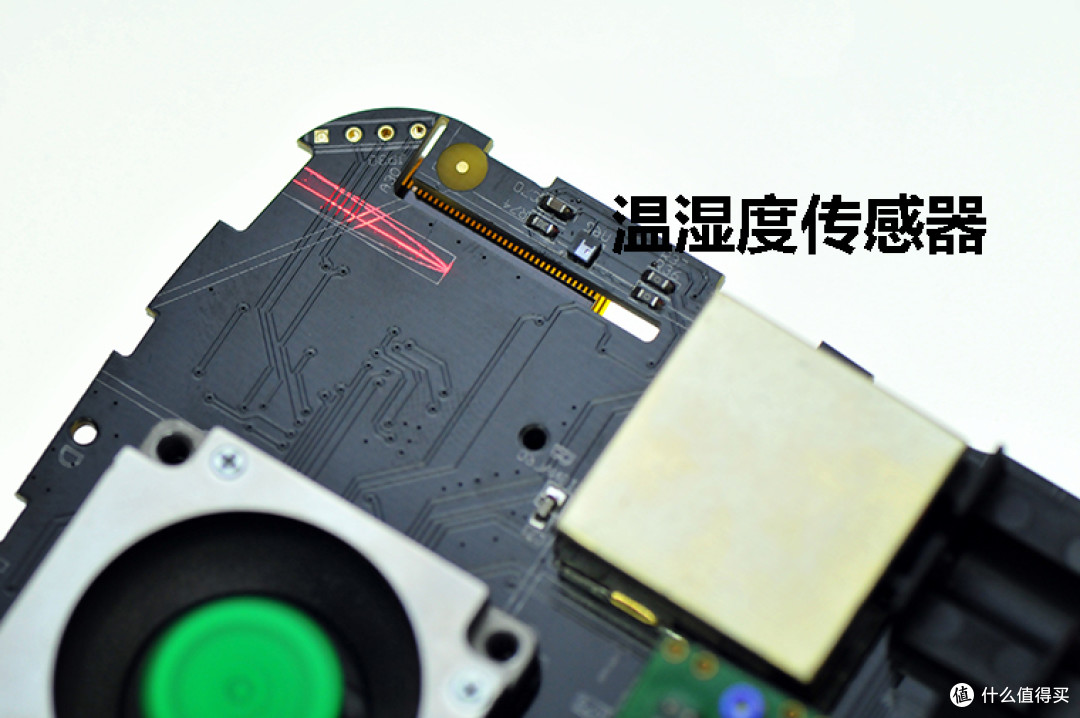

M3的温湿度传感器位置更靠近进风口,并且远离了工作中会散发热量的元器件,所以其采集到的数据会更加精准。

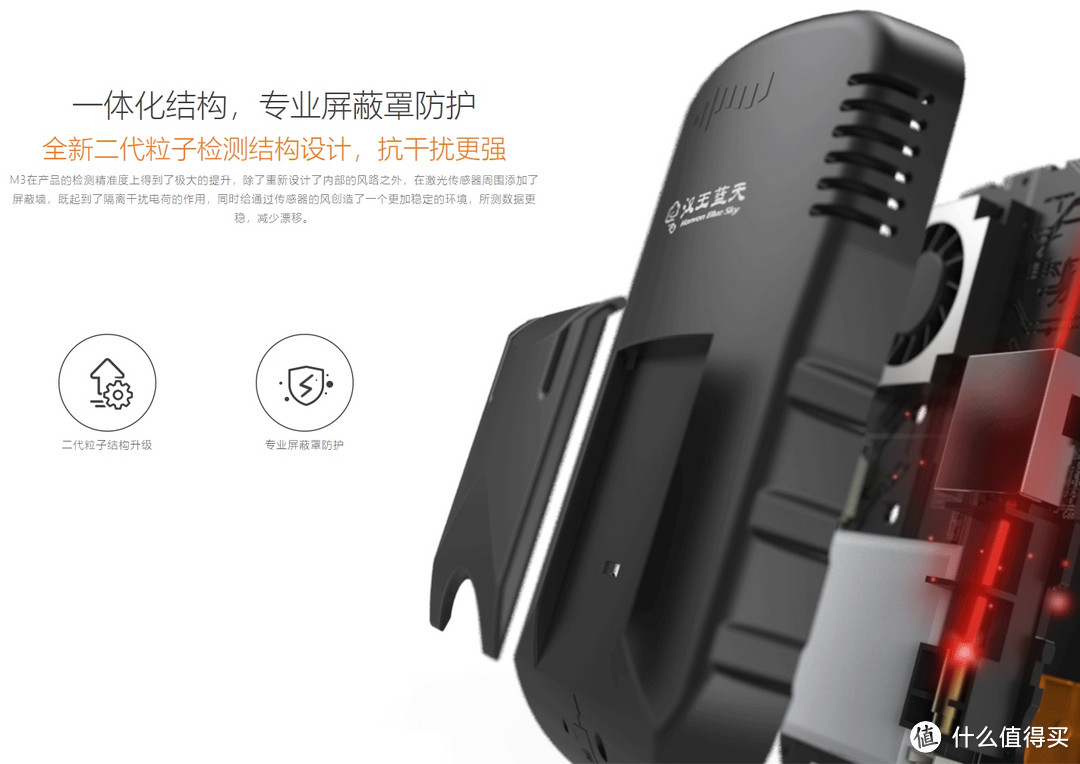

屏蔽罩的作用,官方的介绍更好一些。

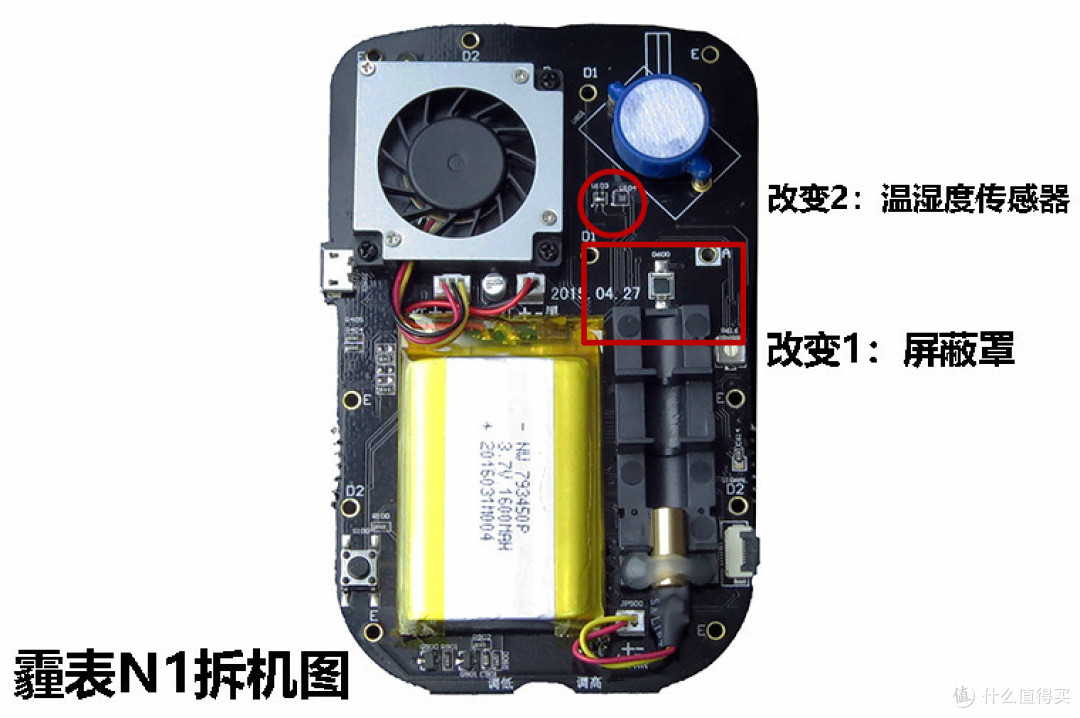

这是N1的拆机图,对比M3的,能够很清晰的看到改变。
激光发射器与2000mAh锂电池,这里不多做解释了,大家看看就好。

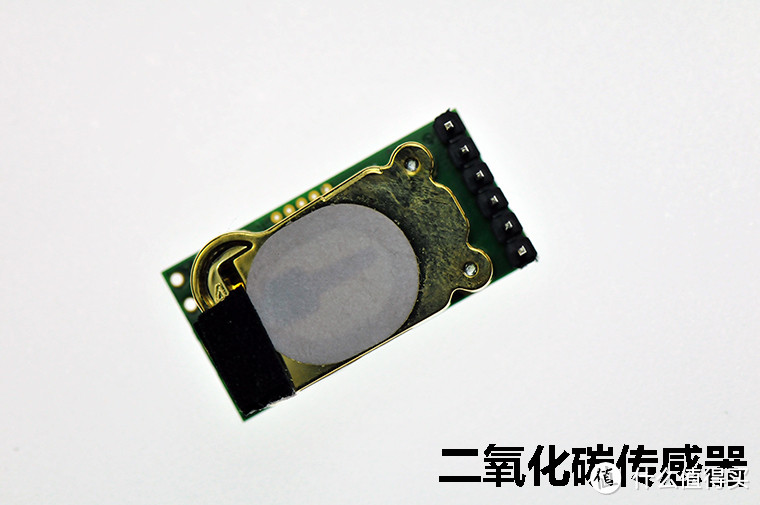

美国安费诺红外二氧化碳传感器,采用的ABC逻辑是一种能够自动校准的专利系统,在ABC逻辑系统激活后,传感器会在连续工作24小时后达到其工作精度。
Tips:建议厂家在说明书中能够提及针对二氧化碳传感器须连续工作24小时后方才稳定的提示。
提到M3内置的数据卡,相信有些人可能不太在意。但这却是对数据采集至关重要的。
对数据采集而言,重中之重,一方面要采集数据精准,另一方面就是采集过程中数据不能间断。像我就曾经遇到过多次在数据采集过程中断网的情况,断网后当天的数据采集失败,只能重新来过。
三、上手体验:
1、检测仪端:

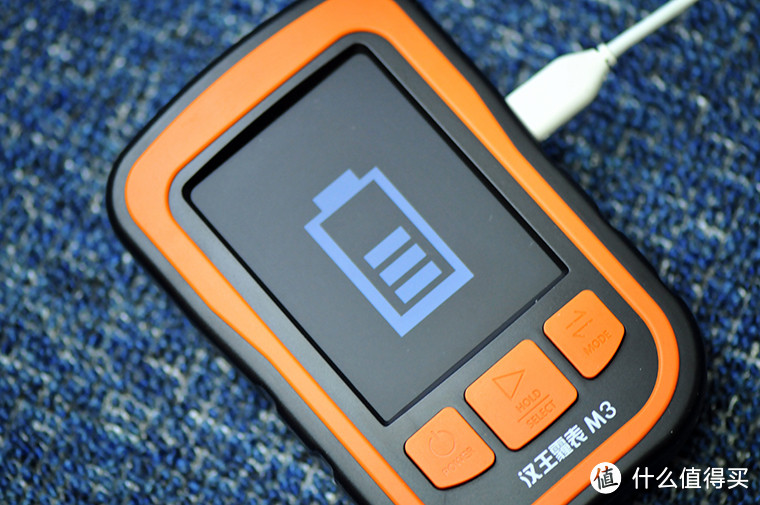

设备充电过程中,屏幕上的电量指示图标可让用户随时掌握充电状况。
开机后,M3能立刻显示出当前PM2.5浓度,因二氧化碳传感器需要一段时间预热,所以需要耐心等待27秒。

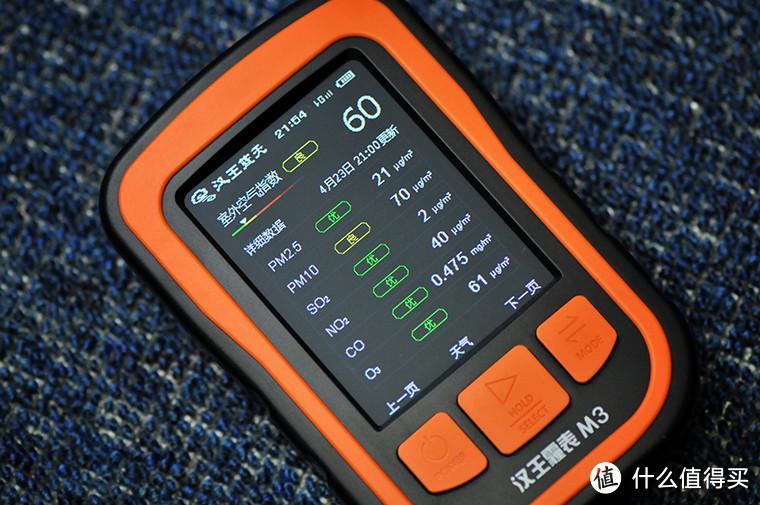

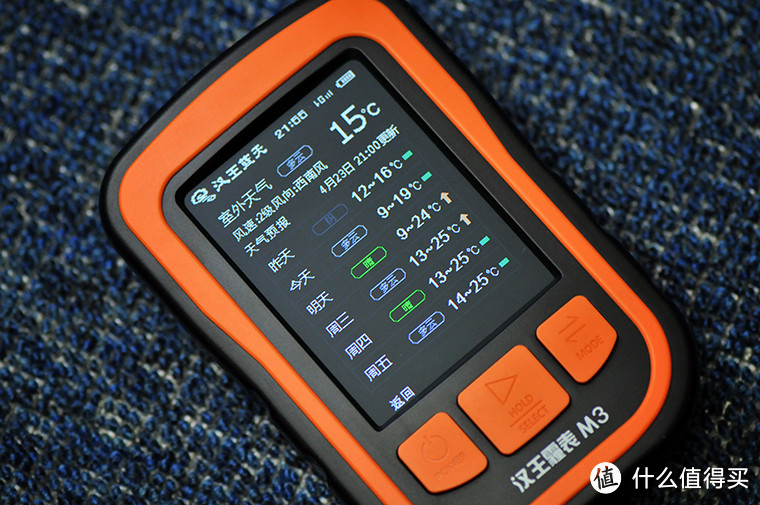

单击“MODE”显示当前室外空气各项指数,包括PM2.5、PM10、二氧化硫、二氧化氮、一氧化碳及臭氧。单击“天气”显示近六天的天气预报。
PM2.5、二氧化碳可根据用户需要,展示不同时间长短的数据采集情况。包括实时、小时、天、周、月。

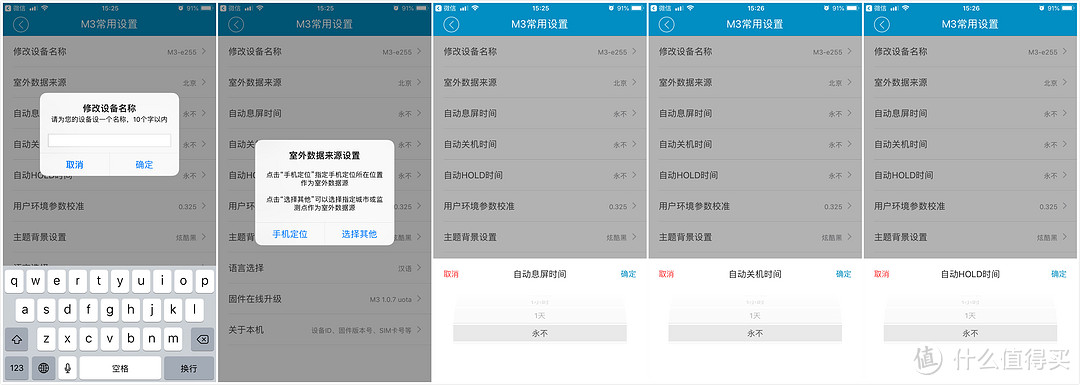

M3可根据用户不同的使用习惯,分别设置熄屏时间、自动关机时间以及自动暂停时间。如果是长期通电使用,这里建议全部设置为关闭就可以了。
这里要重点说一下“用户环境校准”功能。系数代表用户自校准和出厂标定值的关系,系数越高代表比出厂标定值越高。这是因为PM2.5有很强的区域性,颗粒物来源、国家监测站应用的设备等都大不相同,会导致霾表数据和监测站数据的偏差性,用户可运用此系数进行手动校准,使得霾表室外实测和国家监测站室外数据趋于一致。此功能建议专业人士使用!
Tips:了解过PM2.5检测仪的人应该都知道,天气预报中播报的数值会与通过检测仪检测到的不一致。这是由于两者采用测量方法不同所导致。而汉王方面利用其独特的计数法与称重法转换核心算法,使两者之间检测属于趋于一致。
以往的大屏幕检测仪都是呆板的黑底儿白字,M3则提供了六种鲜明的屏幕色彩供用户选择。
此外,M3还提供了中英文两种语言供用户切换使用。
通过“关于本机”,可以了解到M3的设备型号、版本号等信息。
2、APP端:
汉王蓝天APP提供用户通过手机号(国内)、邮箱进行注册,也支持通过微信端进行第三方登录。
按照提示进行设备绑定。用户可以按照需要绑定自己的霾表设备,或扫码绑定朋友的设备。

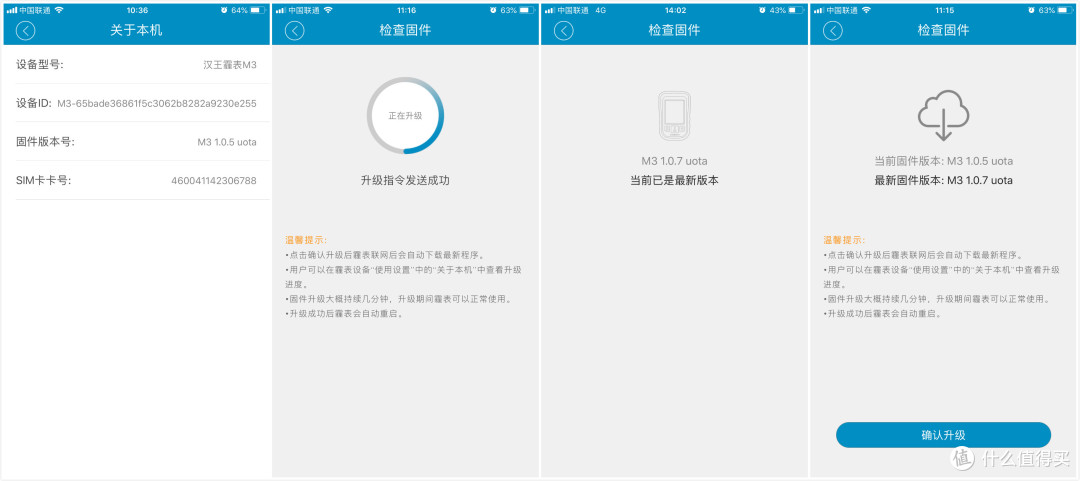

获取最新设备固件信息很重要,绑定设备后,务必先做一下升级。
这就是绑定后的M3设备页面,界面与其包装盒一样,都是采用白色做为底色,搭配彩色图形,使得整体感觉很清爽,让人心情放松。界面最上端是用户所在地的户外天气状况。

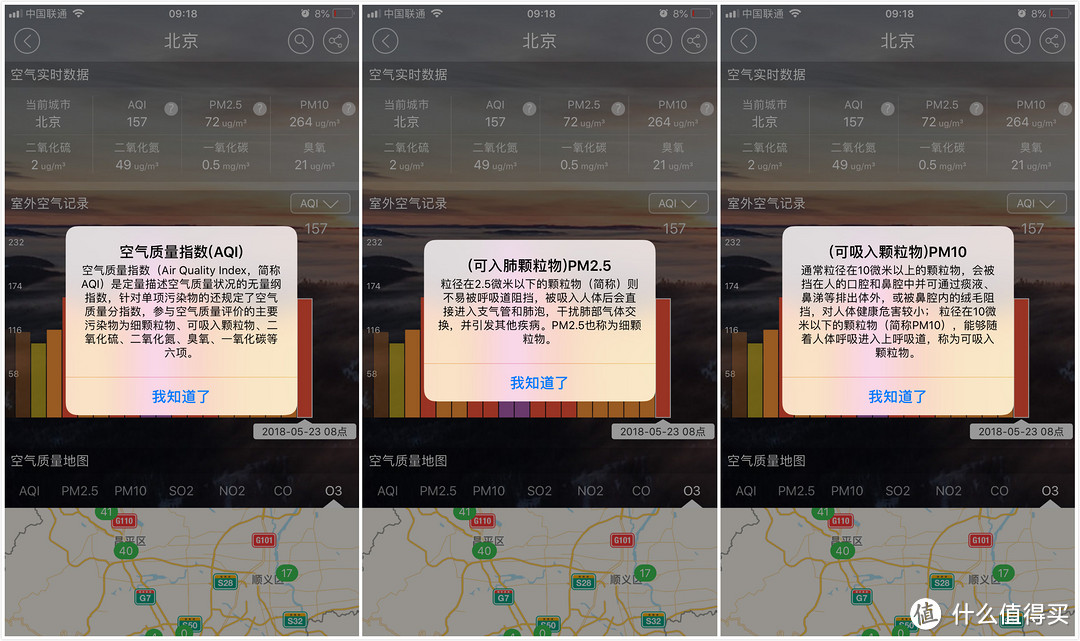

详情查看中不仅有天气预报、各项污染指数,还有专业名词解释呢。

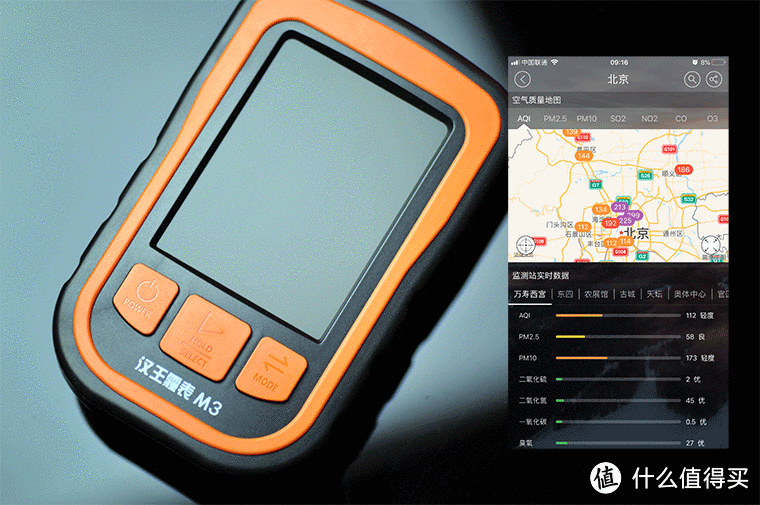

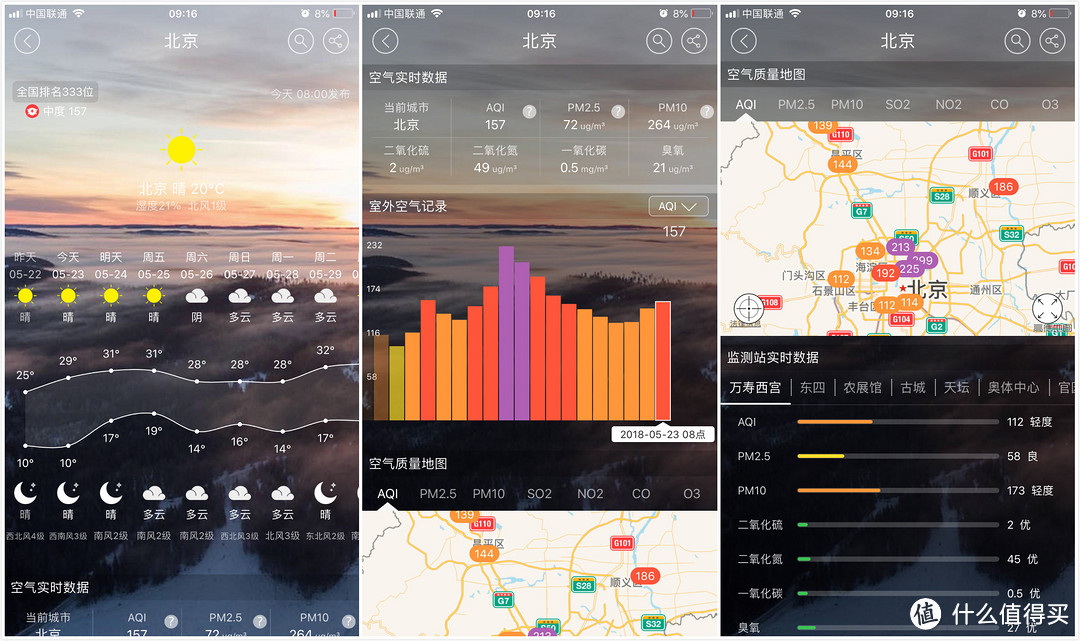

汉王蓝天APP除展示用户所在地户外各项污染指数外,还可通过缩略图展示各监测站点所采集到的数据。

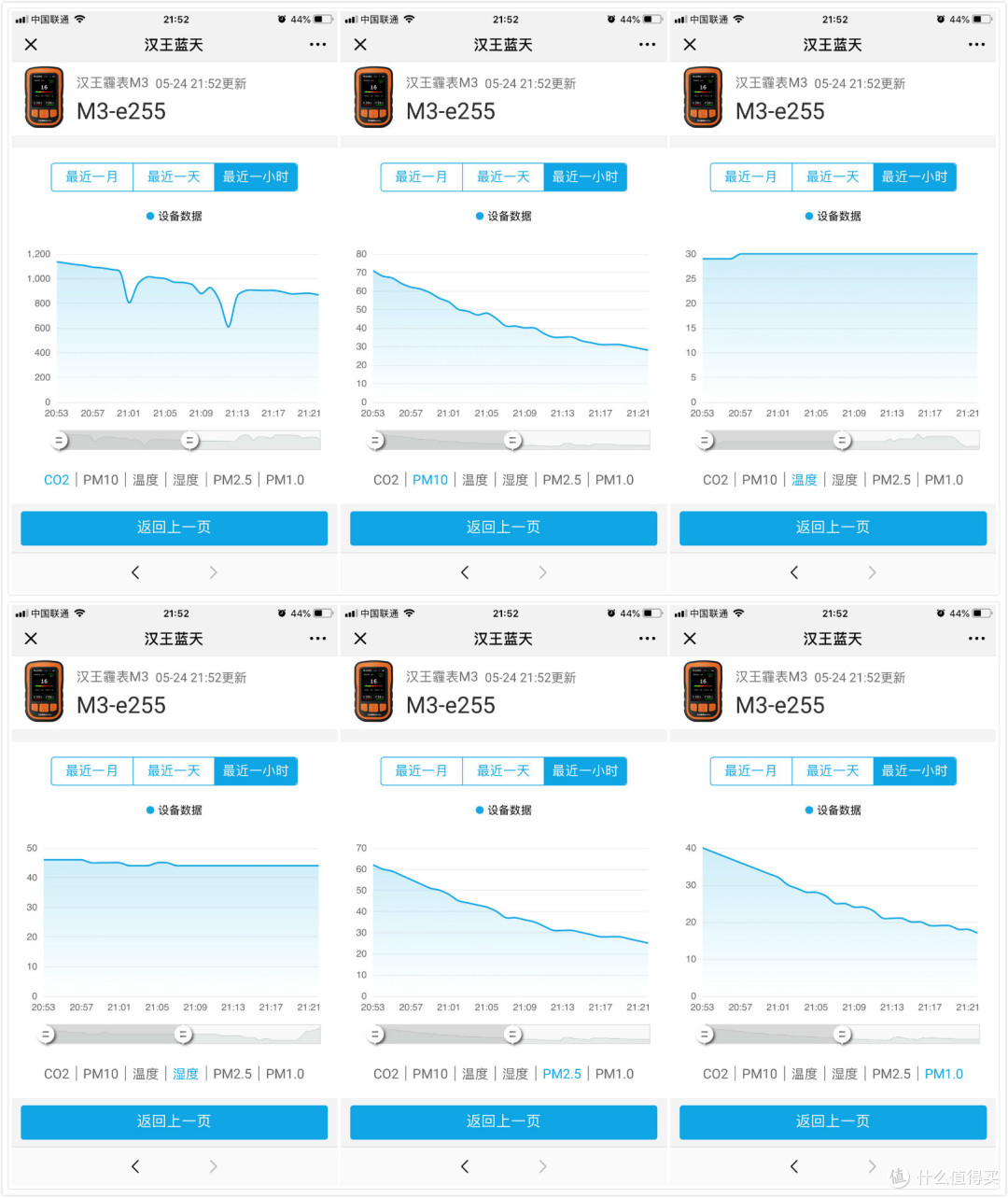

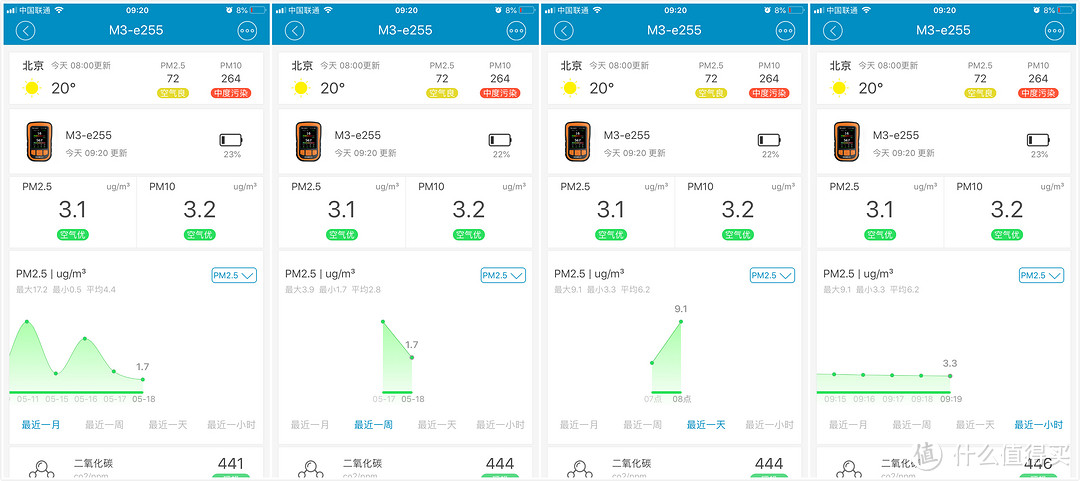

与设备端相同,APP上同样可以查询到最新一小时、最近一天、最近一周以及最近一月的检测数据。并提供对应的标准供用户参考。

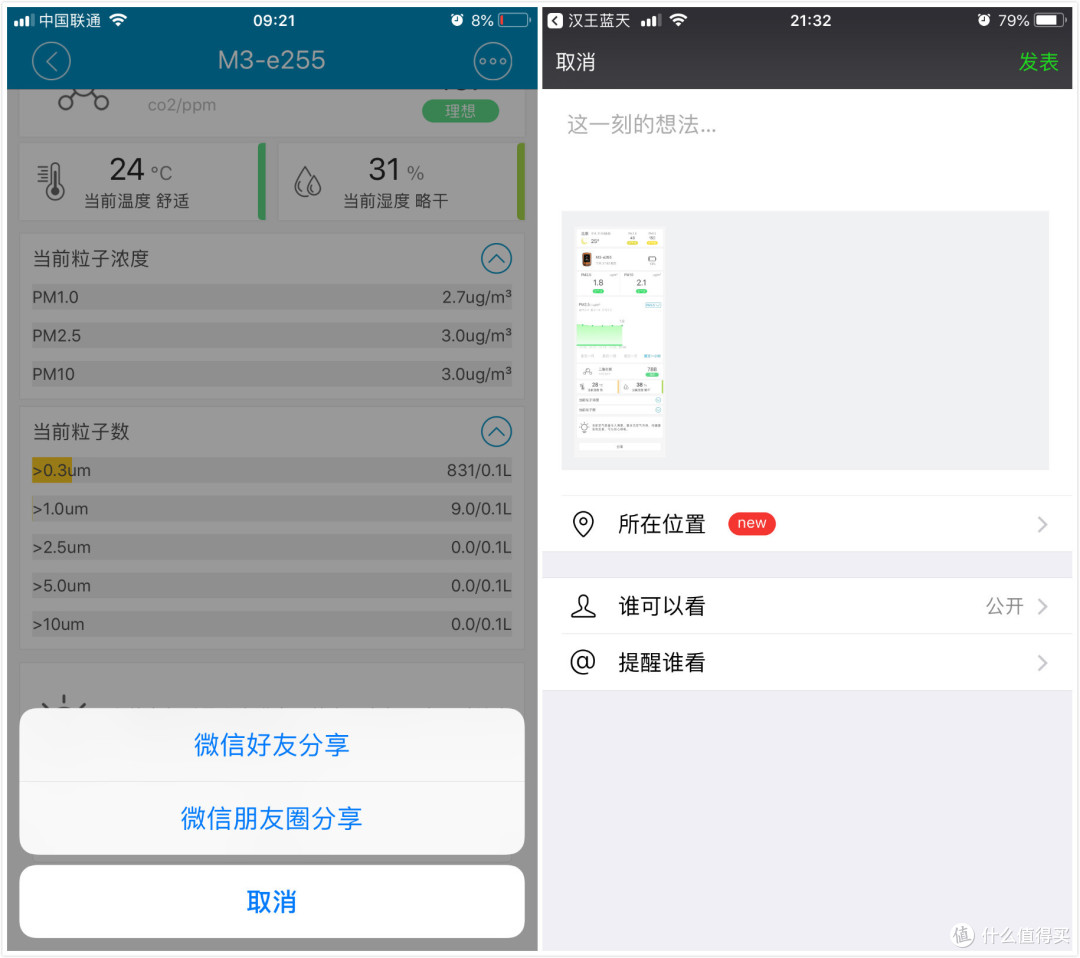

检测结果可通过微信分享给好友或朋友圈。
用户可根据需要分享自己的设备给好友,并可设置不同的分享权限。

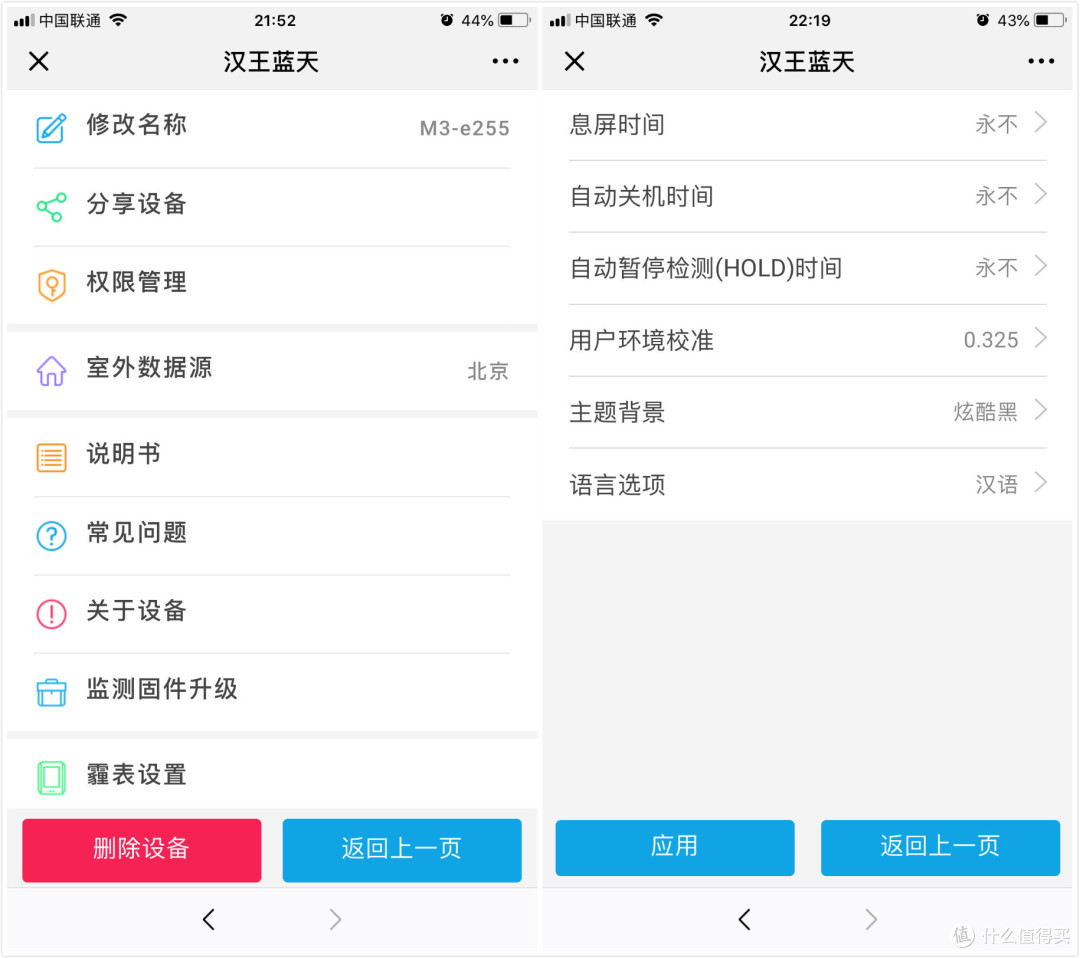

更多设置中的相关参数与设备端相同,不再多说。
3、公众号端:
按照公众号提示,完成绑定操作。
公众号上提供的数据与前两项类似,只是缺少了“最近一周”的。
与前两项相同,不再多说。
四、测试:
1、充电:

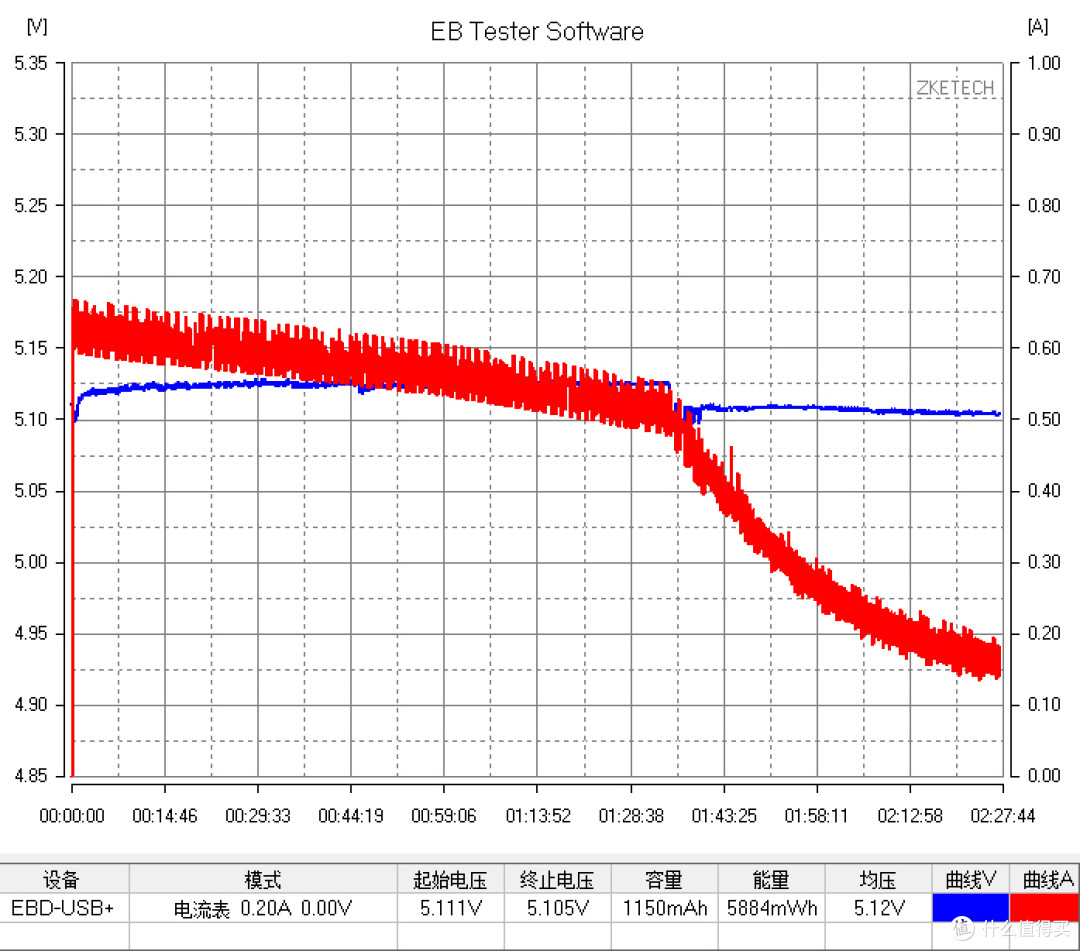

通过QC3.0电源适配器进行充电测试,设定电流为0.2A,充电过程中电压保持在5.111V-5.105V之间,在充电进行到将近1小时30分钟左右开始进入涓流模式,2小时27分充满。
2、数据稳定性测试:
测试设备:两部霾表M1、两部霾表N1、一部霾表M3
测试环境:开启新风机,维持室内PM2.5数据保持在个位数。测试同品牌下不同型号产品在数据采集方面的稳定性。

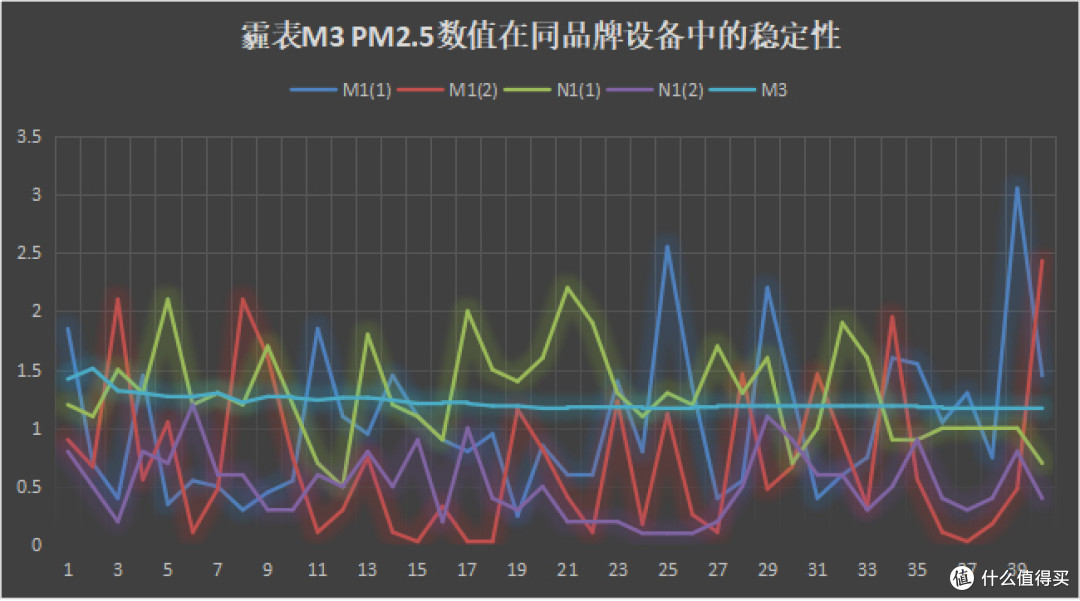

每5秒采集一次数据,采集总时长为200秒,共采集40次数据。通过excel表汇总后,得到上图。通过图表可以看出在众多紊乱的线条中,保持最为平稳的就是M3了。
3、PM2.5、二氧化碳数据对比测试:

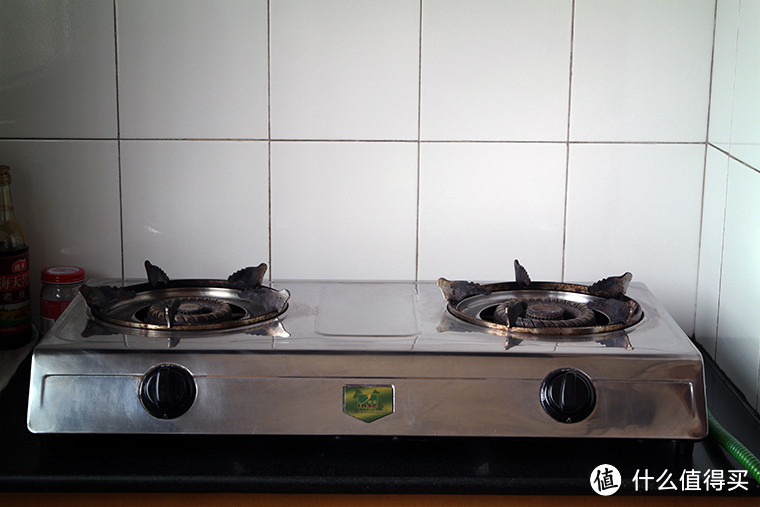

测试环境:门窗关闭状态下,距离厨房灶台将近2米远,打开燃气灶,测试两款检测仪对于PM2.5、二氧化碳的采集灵敏度。
(1)、PM2.5采集灵敏度:
霾表M3:数值低于10时,显示小数点后两位;数值低于100时,显示小数点后一位;通过excel表一分钟的数据采集,可以看出对于一口烟的反应非常灵敏,数值变化快。
博朗通HOL专业手持检仪:没有M3的反应速度快。
(2)、二氧化碳采集灵敏度:
每5秒采集一次数据,采集总时长为280秒,共采集56次数据。
霾表M3:开机预热时间比较短,能够很快呈现出二氧化碳的数值。但在测试过程中发现(如图所示),数值在中间区域出现了小幅的下降。而且M3的数值,并不是缓慢上升,在上升过程中,数值跳动幅度相比博朗通要大一些。另外,M3的二氧化碳传感器量程要比博朗通的大,超过2000ppm的也可以记录显示出来。
博朗通HOL专业手持检仪:虽然预热时间比较长(大概100秒左右),但其曲线是呈平稳缓慢上升的。传感器量程较短,只能检测2000ppm以内数据。
五、意见建议与总结:
1、意见建议:
(1)包装:
A、包装盒侧面应该更好的加以利用,可以把M3的最主要卖点,汇总成简单的几个词进行宣传展示;
B、按照官方介绍,M3应有两个版本,分别是GPRS版与WIFI版,关于此部分内容,并没有在包装盒上看到任何说明。
(2)、产品:
A、虽然M3内置了GPRS数据卡,但并没有告知用户这张卡归属于哪家网络运营商,剩余流量有多少,剩余使用时长多久,用户需要通过哪个渠道可以充值。建议可把SIM卡托直接内置与包装盒内,一般通过SIM卡托就可了解其所归属的运营商,知道了运营商,剩下的就不是什么难题了。
B、SIM卡槽,按下去后,SIM卡弹出有些慢。不知道是卡槽设计过紧,还是其他什么情况导致?
C、建议能够更好的控制一下M3内置风扇工作时的噪声。
D、既然M3提供了中英文语言切换功能,为什么不顺便提供检测标准的国标与美标的切换呢?
(3)、APP:
A、
建议APP端的数据采集图表,也像M3设备上那样,左侧增加量程范围。
B、

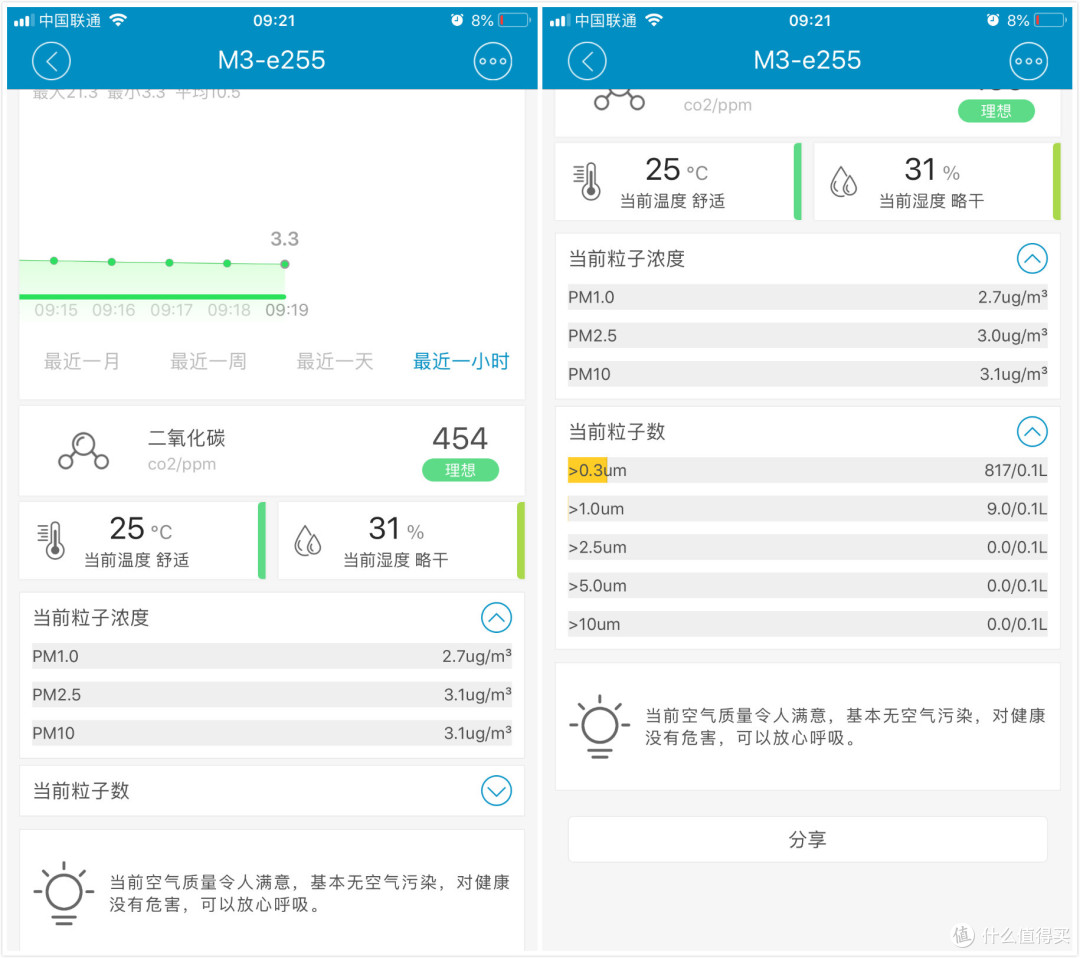

这里的“当前例子浓度”与“当前粒子数”放到界面末尾展示是否妥当,有待商榷。从粒子浓度数据看,应与上面的PM2.5浓度相关联,不知可否把这里再重新设计一下?
C、

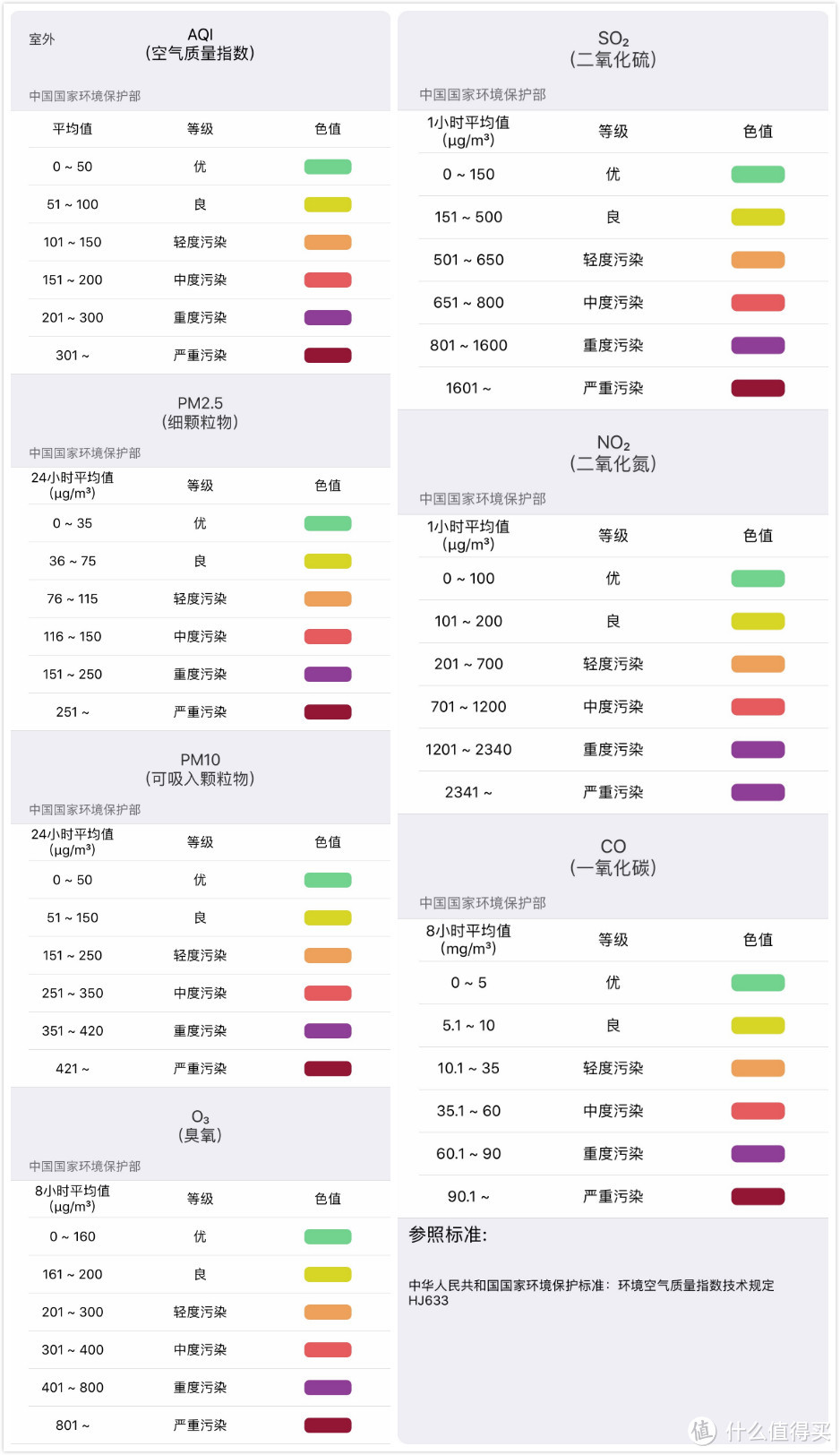

虽然APP端对于户外空气质量中某些内容做了相关解释说明,但并不全面,还有一些内容并没有增加说明,望补充完善。
TIPS:上图来自于友商,并非汉王制作。
D、
同理,室内空气质量相关说明也需要补充完善。
TIPS:上图来自于友商,并非汉王制作。
E、缺少数据导出功能,数据导出对于专业人士是非常重要的功能,望添加。
F、缺少拍照分享功能,不便于宣传使用。望完善。
2、BUG:
当用户选择使用微信进行登录时,不点击确认,点击取消的话,就会提示用户名密码错误。这个提示是错误的。请修改。
好了,此次评测内容到此为止。话题再回到开篇时提到的乱。如何能够从根源解决这种乱,应该是作为行业领头羊的责任之一。汉王集团的霾表系列每年出货量都非常庞大,自然可以起到号召作用。相信等到空气质量检测仪的行业标准或国标正式推出之时,就会还检测仪市场以一片清净之地。
我,拭目以待。
