萌新的第一把客制化无线优联64键盘
背景:自从给自己的3108加了灯以后,就对键盘客制化产生了比较大的兴趣。因为自己准备要在办公室里面使用,所以需要一把无线键盘。去搜索了一些张大妈里面的文章,不过只看到了84和87配列的无线优联键盘方案。于是萌生了想要去做一把64配列优联键盘的想法。
事前准备
仔细看了几遍大佬叁拾而立的两篇文章,有了大概的了解。基本上做一把优联键盘需要的是PCB板,定位板,罗技的优联主控,电池,轴,卫星轴,外壳,键帽,热插拔底座(建议配全新轴),优联接收器。其实看上去还蛮多的
清单
PCB 99元
白色玻纤定位板 50元
电池和卫星轴老板送了
罗技k375s 128元 闲鱼全新
拆机樱桃rgb红轴70个69元 闲鱼
黑色GH60外壳30元
左移64配列键帽97元
热插拔底座70个33元
总共花费506元
1.PCB板是淘宝偶米工作室出的(请自行搜索哦),找了半天才找到一家做64优联pcb的,顺便定位板也在这边买了,尽量弄得轻便一些。热心的摊主还帮忙准备了锂电池和卫星轴,三下五除二pcb板白送啊
2.罗技k375s是我在闲鱼上找比较近的路人购买的。(请找信用高的)
大概搜了一圈没找到单卖k375s主控的,之前的价格好像是80左右。优联接收器也要三四十。那我想我还不如直接买个完整的自己下手拆主控呢,还能顺便获得接收器,手机支架和两根七号电池以及一块k375s的尸体(计划通
3.拆机的樱桃rgb红轴也是在闲鱼上买的。(一定要选信用高的)
一般拆机轴的脚都沾锡所以不太适合用在热插拔上,这家声称轴脚干净可安热插拔才买的,如果有条件还是买全新轴吧。我没条件。。所以。。
自己对轴体研究得其实一般般,自己现在用的键盘是茶轴(万金油)的3108。平常在家里就是打打游戏什么的,早知道就买青轴了。钢筋铁骨也不怕家里人打。
但是想到要去办公室里有那么一定要选一个静音的,尽量不打扰别人的,而且打字比较舒服的轴体,那么就选择红轴。
4.外壳是在淘宝键帽馆买的,普通黑色GH60外壳,请自行搜索哦,外壳卖的店还是很多的。
真正的大佬们有的用金属壳,有的用实木壳,而我渣渣用个塑料壳就好

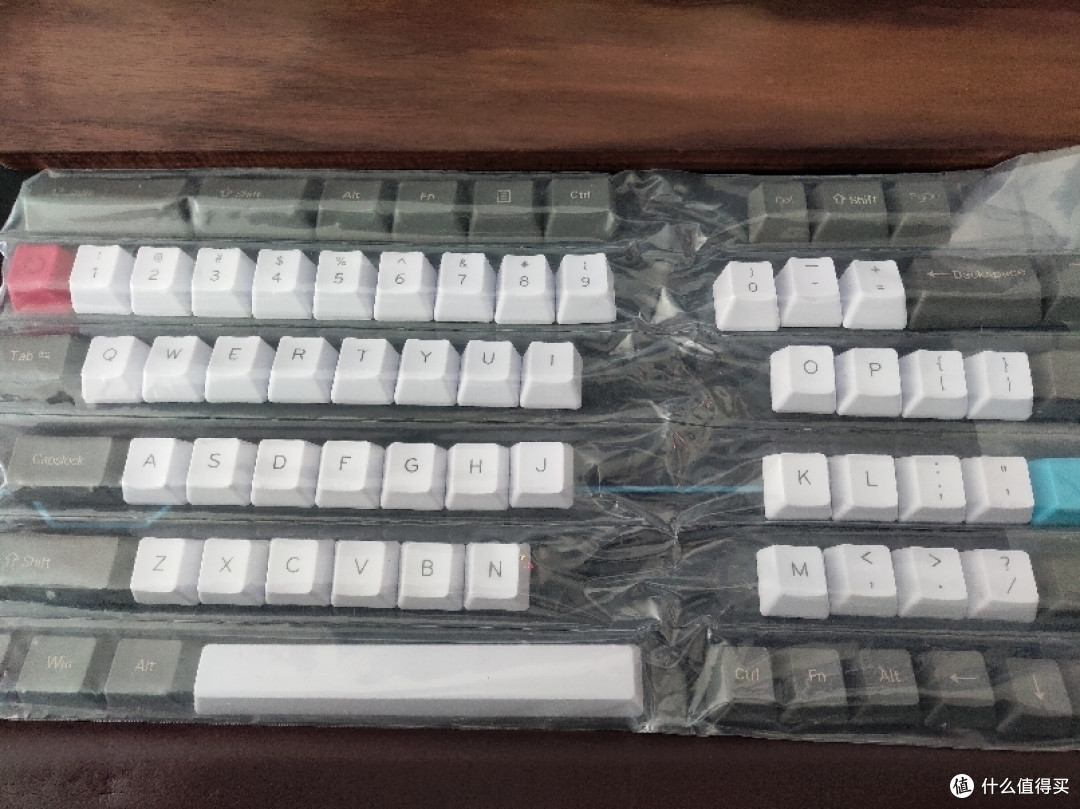

5.键帽选的是OEM高度PBT的。在淘宝rgb外设购买,请自行搜索哦,这个见仁见智。
键帽的话也研究不深,看着有眼缘就好。
这套里面也有挺多增补的键帽,适合别的配列使用。
6.热插拔底座,淘宝佳达隆店购买。没什么好说的。
比较搞笑的是我刚收到掂了掂太轻了我还以为发的空包。。
开始动手
1.拆主控
首先放出这次献祭的本体
罗技K375s
它有着优秀的品质和外观,出色的可靠度,响当当的品牌名气。以及我最想要的主控。。
第一步就是翻过来把螺丝拧下来啦
这看似简单的第一步我翻来覆去弄了三四次
同学们记得这个祭品的脚垫和防滑垫and电池仓后面都是有螺丝的哦~千万不要大力出奇迹哦~虽然大力也没关系啦。。
第二步找到电池仓旁边的我们的主角k375s主控,剪断电线,拧下螺丝,拨开黑色的卡扣从蓝色的排线上取下,把它从黑魔王手里拯救下来就好辽。

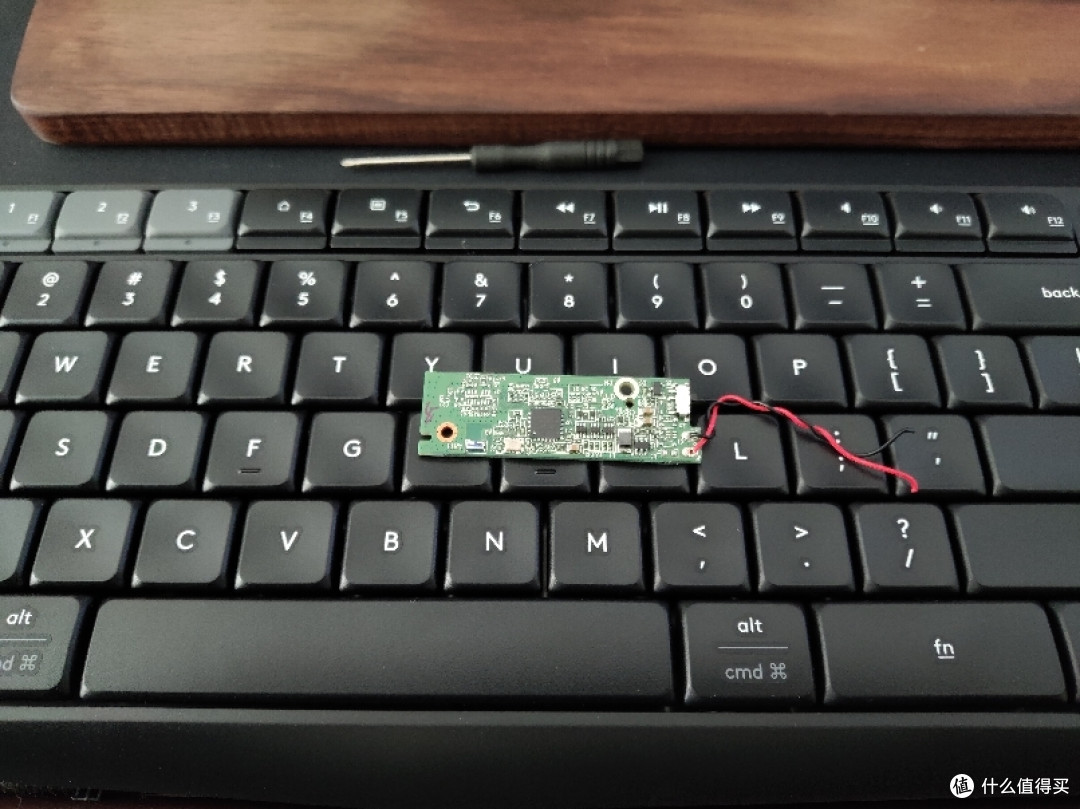

最后放张遗像(雾
2.安装PCB板
2.1焊热插拔轴座
这个嘛。。准备电烙铁和锡丝,一个一个把轴座焊上去就好(还好键少。建议把所有的轴座都放好,拿笔头一样的电烙铁焊。一开始还是比较慢的后面熟悉了速度就上来了。总的来说花的时间不算久。
唯一要注意的就是安装方向别搞错了。中间的洞洞不要挡住,两个- -是塞针脚的,在焊的时候一定是看不见的。可以看我下面的图片直观一点。
2.2 安装主控
主控很好装,老板这块PCB上面有预留的螺帽柱子,打开黑色卡扣,把排线蓝色朝上放进去一盖,螺帽一拧,齐活~
连接主控电源线
在上图两根线指向的方向,pcb板上写着bat-out的地方。(原谅我忘记拍照)
用电烙铁加锡丝把两根线塞进去固定在小洞里。注意红正黑负。
这样就可以给主控供电了。
2.3安装电池

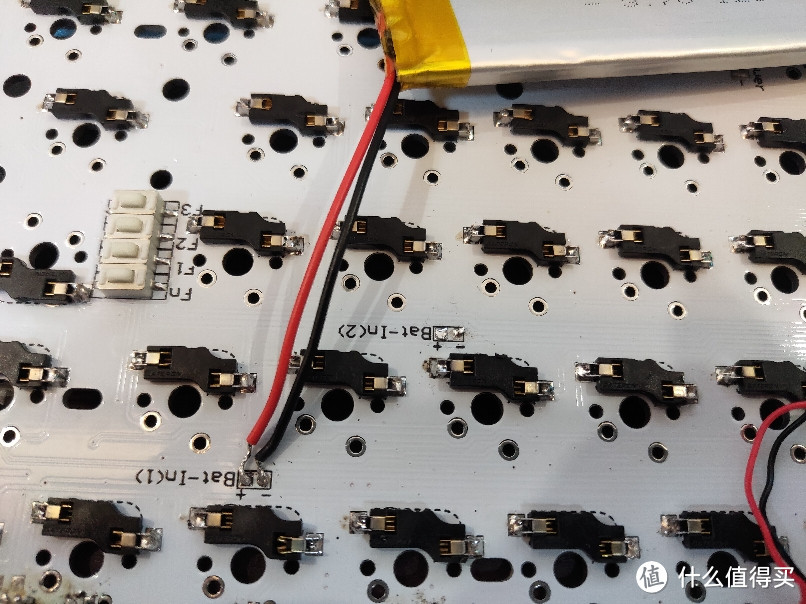

拿出老板送的锂电池,将电线跟上面一样的步骤固定在bat-in(有1234四个地方,根据自己选择的外壳尝试将pcb和电池放进去看看连哪个bat-in比较合适。同样注意红正黑负。
另外注意电线一定要塞进去再加锡固定比较好,不然在外面容易断。就像本憨憨这样。
2.4 安装开关
在pcb的袋子里除了卫星轴之外还有一个三根针脚的开关。把它焊到空格键旁边的sw的三个小洞洞里。

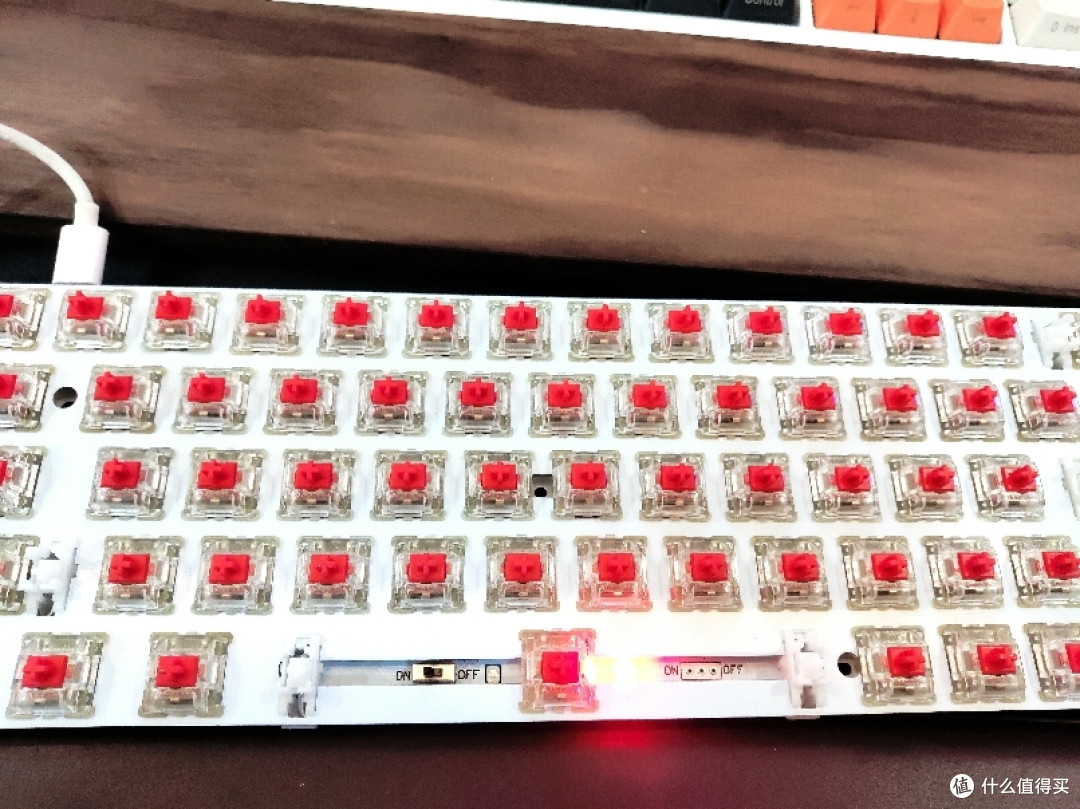

2.5 测试通电
看看有没有亮红灯。
然后在电脑上下好优联的软件,然后拨动开关,看看能不能被检测到,能的话就一切ok。(一定先下好软件啊,我一开始还傻乎乎得以为没弄好)
至此pcb板安装就大功告成。如果热插拔轴座焊得没问题,后面就水到渠成了。
3.安装定位板
拿出花了50元巨资购买的轻轻的玻纤定位板
3.1定位定位板
首先确定方向,按照孔位对准就好。一般定位板上有字的就是正面了。
把它放在pcb上面,如果觉得它不能和pcb完全贴合的话(被pcb上面的螺丝顶到),不要觉得奇怪(本憨憨第一次做的时候就觉得是不是搞错了)因为它就是要悬空着,待会要插轴上去的。
不好意思有些话痨,也许只有我才这么蠢吧
3.2安装卫星轴
拿出老板送的卫星轴,组装一下。是真的简单。
重点在于怎么安上去。把钢丝放在定位板下面,然后把钢丝那端的白色口卡住板子,最后将另外一端咔一声怼进去就好了。
(其实是忘记拍照了,大家这么聪明稍微研究一下就明白了)
然后把定位板和pcb重合,四角先安轴上去,固定好。像下图这样。
3.3安装其余的轴
没什么技术含量了,只要热插拔轴座没问题,剩下的轴就一个个怼进去,在这里的话,其实就可以测试触发了,如果想要全部安装完再测试的话可以直接跳转3.5
3.4安装灯珠
因为k375s优联键盘可以连接三个设备,所以在数字键123的地方预留了灯位。安装完轴之后就可以从轴上部的小孔把灯珠塞进去。一般二极管的灯珠都是长脚正短脚负,不放心的可以拿纽扣电池,或者送的锂电池测一下。塞灯珠的时候注意反面pcb板上标注了+ -,不要塞错。
为什么我又没图呢?
因为我忘记这回事,买了rgb轴了,它没有预留孔位给我塞灯珠。。在用电烙铁烫坏一个轴的外壳后,我选择放弃
大家注意这点,需要设备切换灯的,记得选择樱桃mx轴,或者有能力的自己换轴的外壳。
3.5测试触发
这个时候就可以连上电脑,打开罗技优联的软件,随便打几个字确定配对成功之后。可以百度一下键盘测试的网站。看看所有的键是不是都能够正常触发。
我第一次就全部触发了,如果大家在这里碰到问题的话可以看一下是不是自己的热插拔轴座没有焊好,或者是轴没有按到底。
3.6 润轴
别忘了给卫星轴加润滑脂啊啊啊啊啊啊
我买的是光头家的润滑脂加神油,润滑脂润钢丝,神油润轴(我是这么理解的。。)
4.安装外壳和键帽
然后呢,就是把刚刚诞生的可爱大宝贝轻轻地放进30块钱廉价外壳里,拧上螺丝就好。在此吐槽螺丝不是铁的
最后把你喜欢的肥牛毛肚什么的放进火锅里涮
啊呸,把你喜欢的键帽安上去就大功告成啦

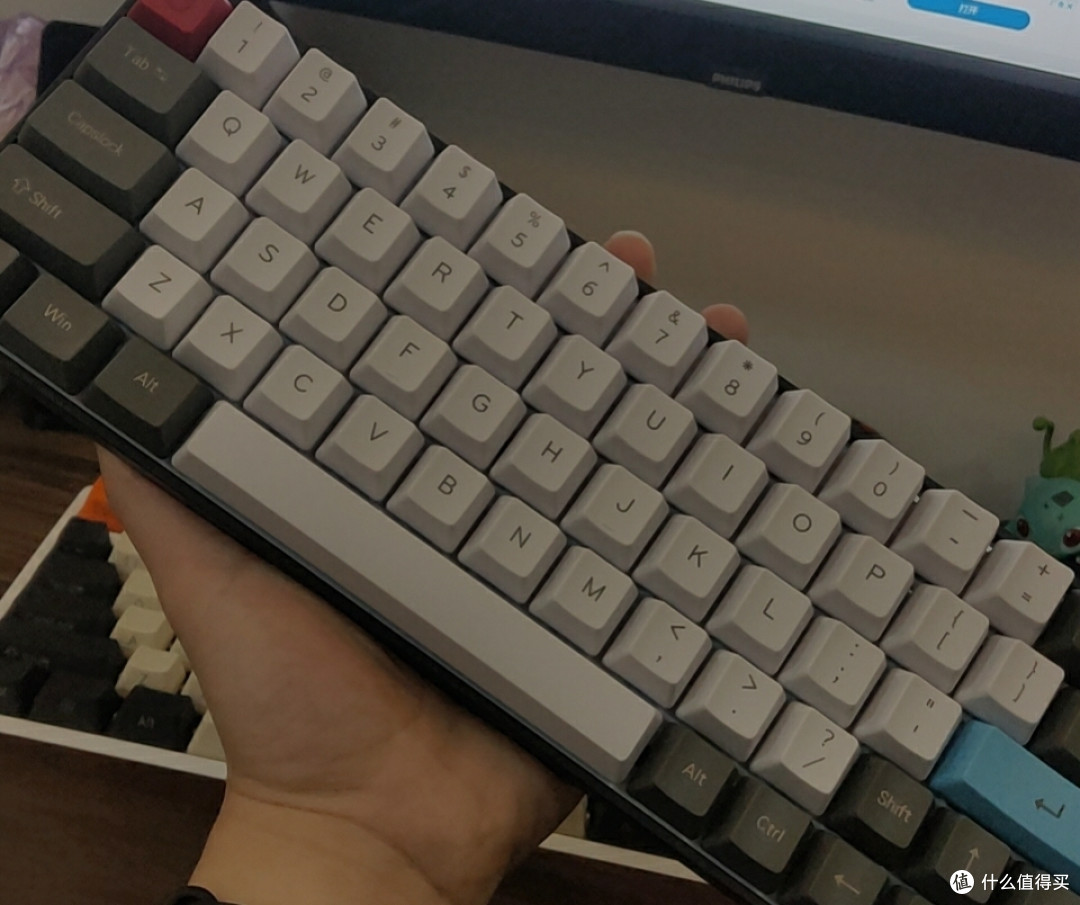

放上成品图
5.嘿嘿,恭喜你通关了
这就是我第一次客制化优联键盘的大致经过了,以供参考。也是第一次投稿,有写的不好的地方请见谅啦
