老铁们买得起的甜品显卡，影驰GTX1650 Super骁将显卡开箱试玩

早在年初，管家看到不少评论说管家总写一些他们买不起的高价显卡，好吧~这就去整一张大家都买得起的-影驰GTX1650 Super骁将，这是一张定位千元级的准中端显卡，在产品定位上更侧重性价比的考量，让我们一起来看看它的表现吧。

开箱部分

相对于中端主流显卡而言，影驰GTX1650 Super骁将的包装盒非常小巧，包装风格不同于星曜和金属大师两个系列，使用影驰惯用的半身像形象，而what’s your game标语颇为醒目。

包装正面

主要特性

推荐使用350W电源

包装背面

全套附件

在附件方面，除了基本的箱说和保修卡外就没了，不过考虑到显卡本身定位和输出接口的情况，似乎也没有多配配件的必要，毕竟装上就能用了。

显卡细节

影驰GTX1650 Super骁将在外观上以黑蓝配色为主，导风罩外壳走菱角分明的造型路线，显卡本身使用双风扇设计，整体尺寸为236mm x 128mm x 38mm，适合大多数小型MATX机箱安装，但相对于ITX尺寸又长了那么一点。

显卡正面

风扇特写

棱角分明的外观

嗯嗯，知道你是Geforce GTX了

相对于同期某些1650S产品，影驰GTX1650 Super骁将的显存MLCC以及GPU核心背面贴片电容都得到保留，诚意上还算不错。

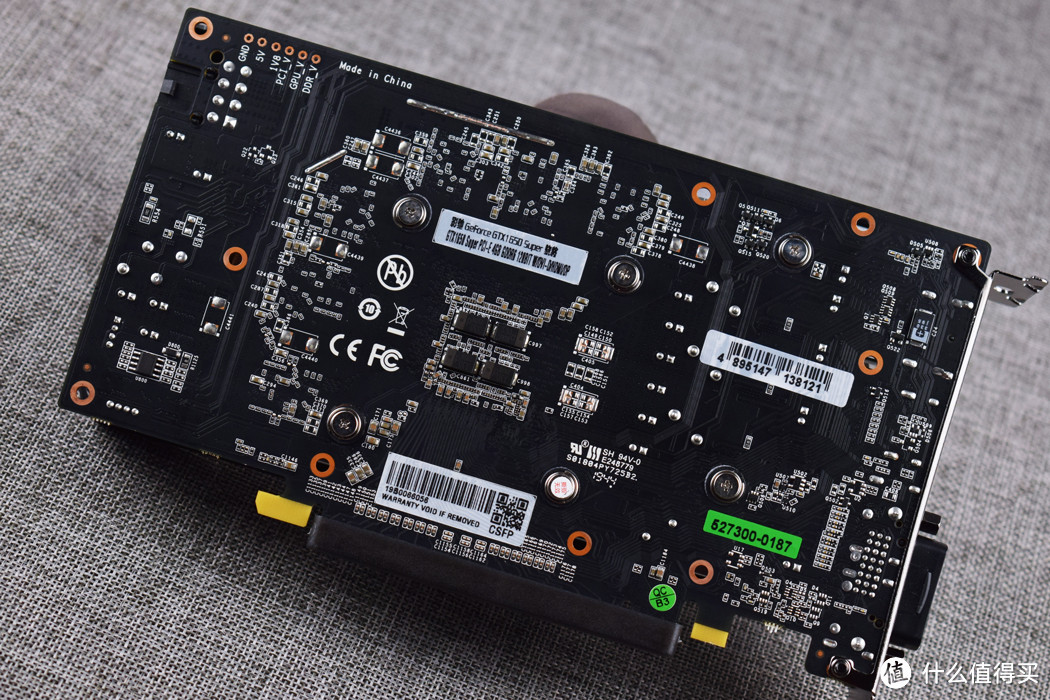

显卡背面

在输出接口方面，影驰GTX1650 Super骁将配备了1个DVI接口、一个HDMI接口以及一个DP接口，能满足市面上大多数接口需求，毕竟VGA接口早已淡出市场，就算在千元级乃至更低定位的产品也没保留的必要了。

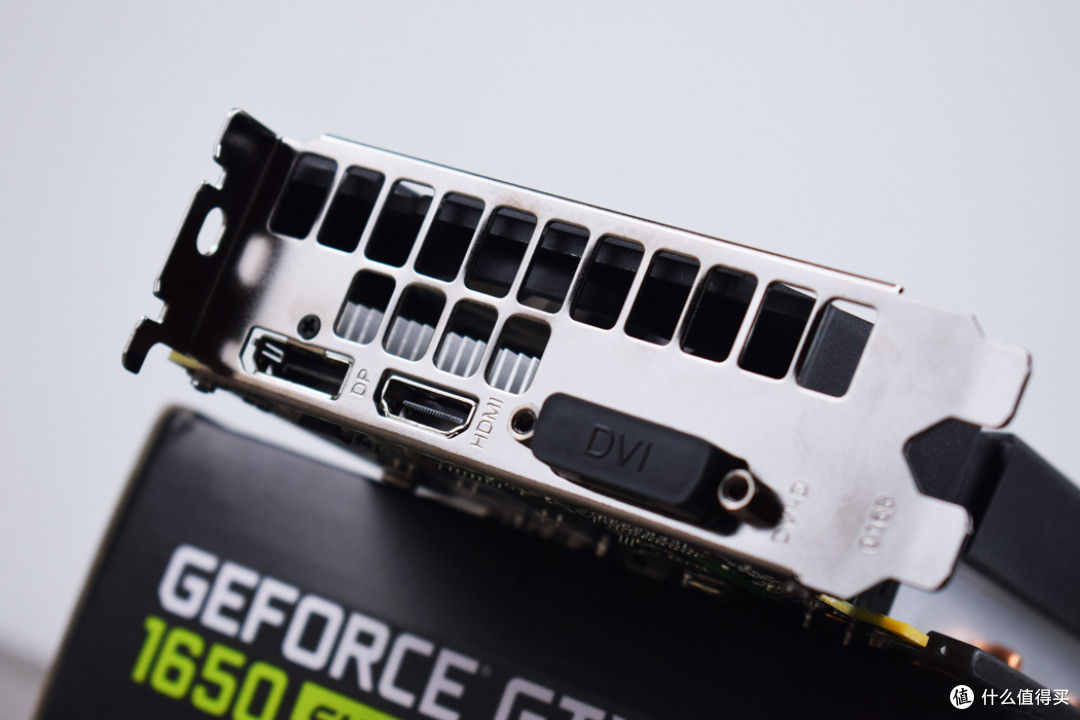

输出接口

拆解部分

所谓放弃保修玩个爽，不拆一下就没意思了，管家也没咋客气了，保修贴什么的不存在的。

PCB 19年44周产

在供电方案方面，影驰GTX1650 Super骁将使用了3+1供电方案设计，整套供电方案均来自uPI，其中3相负责核心，1相负责显存；有别于传统供电方案，这一代图灵显卡开始使用双PWM方案，相对来说成本更高一些。

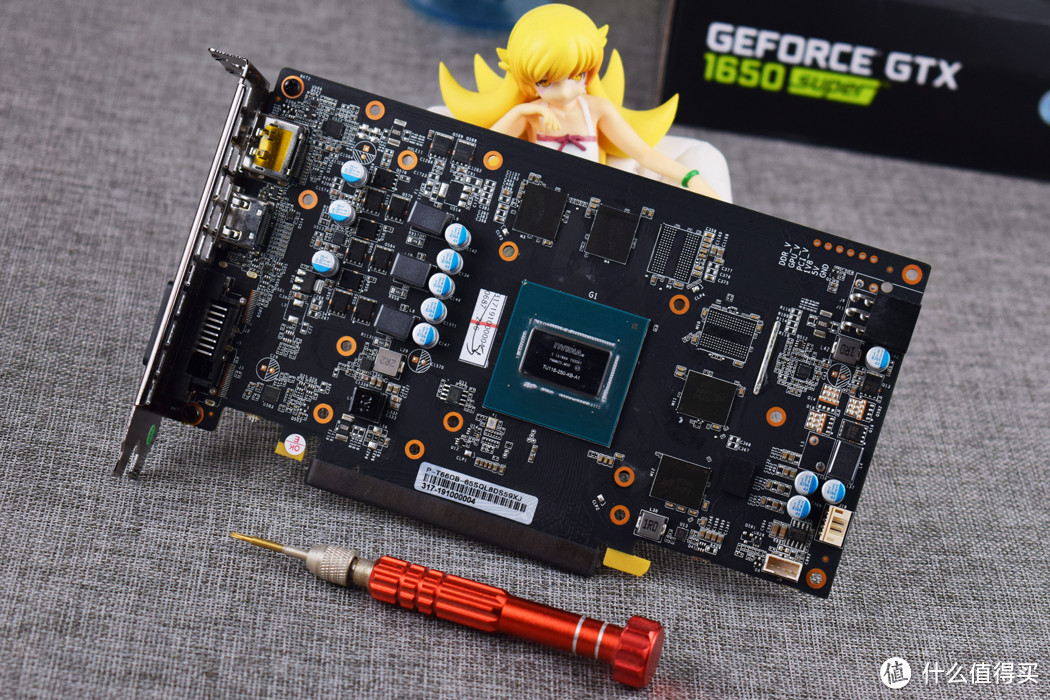

PCB全貌

影驰GTX1650 Super骁将使用TU116-250-KB-A1核心，产地台湾，规格相较于之前的GTX 1650上的TU117-300核心有了明显改善，其中SM单元从原来的14组增至20组，SP单元数量也从原来的896增加至1280，整体上更接近之前的GTX1660了。

TU116-250-KB-A1核心

影驰GTX1650 Super骁将使用了来自镁光的GDDR6显存，显存型号为D9WCW，镁光官网料号显示为MT61K256M32JE-14:A，等效显存速率可达14Gbps，当然由于产品定位问题，在GTX1650S显卡上都被设定在12Gbps。

镁光MT61K256M32JE-14:A

在核心供电部分，影驰GTX1650 Super骁将使用了3相供电设计，PWM控制芯片为uP9509P，该PWM方案最大支持3相供电；而料件方面，影驰标配的全固态电容和R22铁素电感一样没少，mos方面使用了1上2下设计，具体型号均来自uPI的QN3103和QN3107。

核心3相供电

uP9509P

uP9509P资料

而显存供电部分，影驰GTX1650 Super骁将使用了1相供电设计，PWM方案为uP1666Q,

该PWM方案最大支持2相供电；料件部分和核心部分基本一致，使用了R22铁素电感和固态电容，mos管则为1上1下设计，型号依旧为uPI的QN3103和QN3107。

显存供电

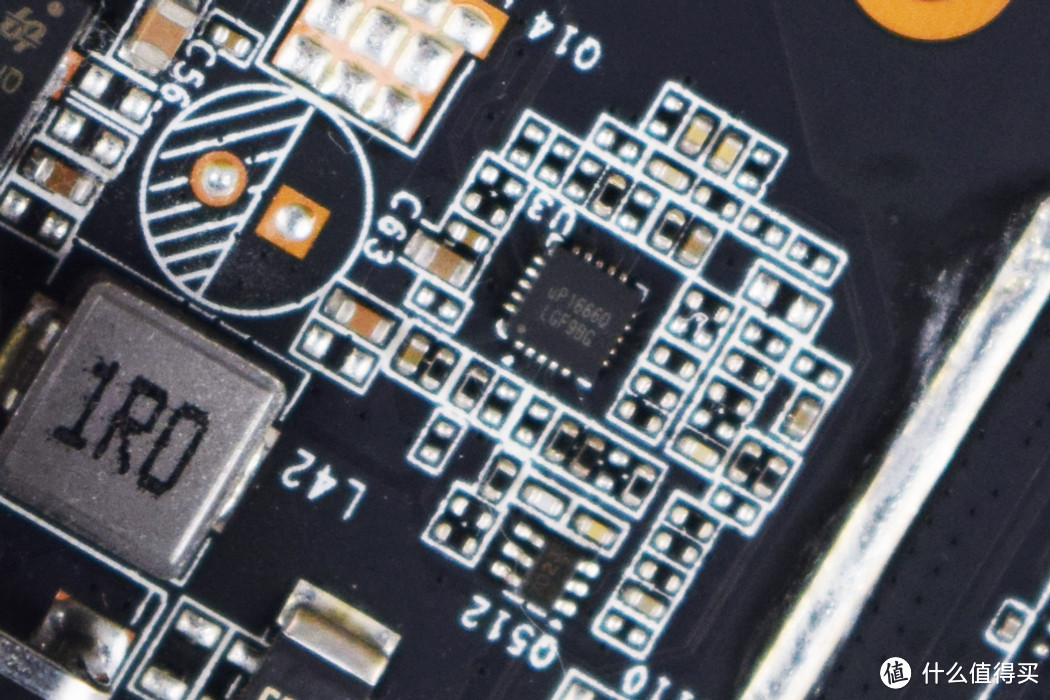

uP1666Q

uP1666Q资料

固态电容

R22铁素电感

来自uPI的QN3103和QN3107

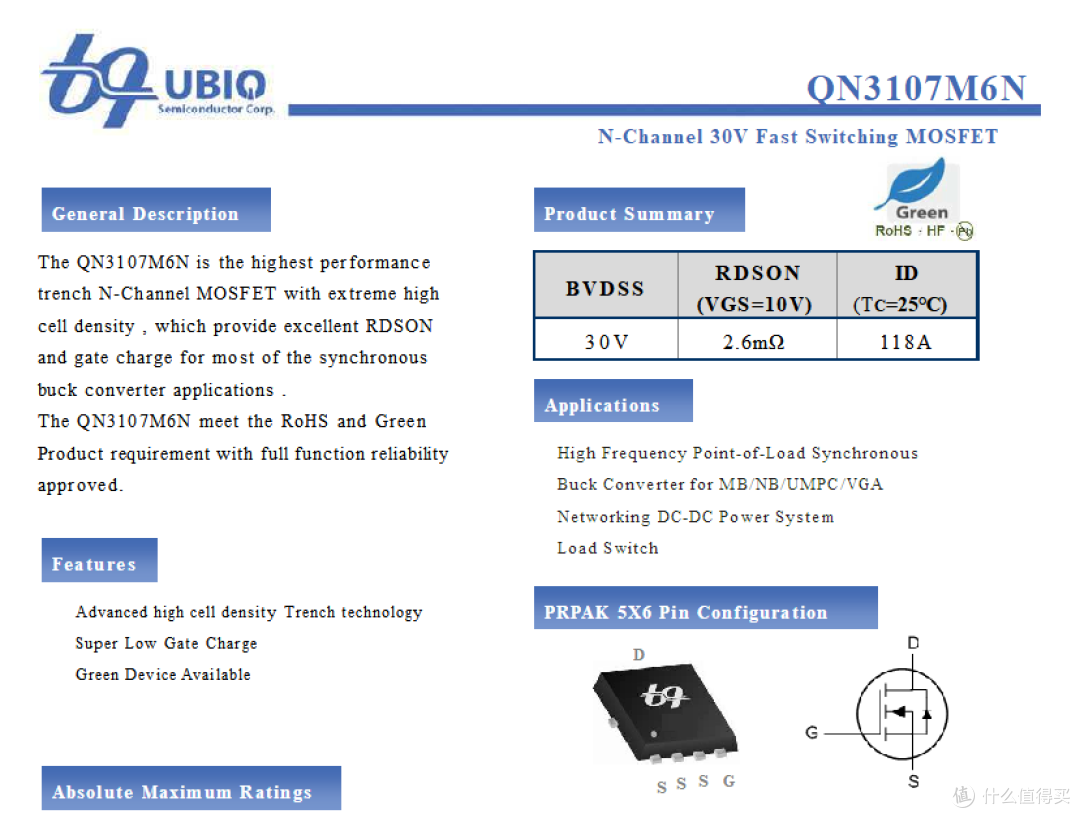

QN3107官方资料

QN3103官方资料

在PCB的一些细节上，影驰GTX1650 Super骁将还是做得颇为到位的，比如输出接口部分的滤波，相对减低水波纹干扰问题；还有PCIE外接供电做了反向设计，在安装接线上更加方便一些。

低通滤波

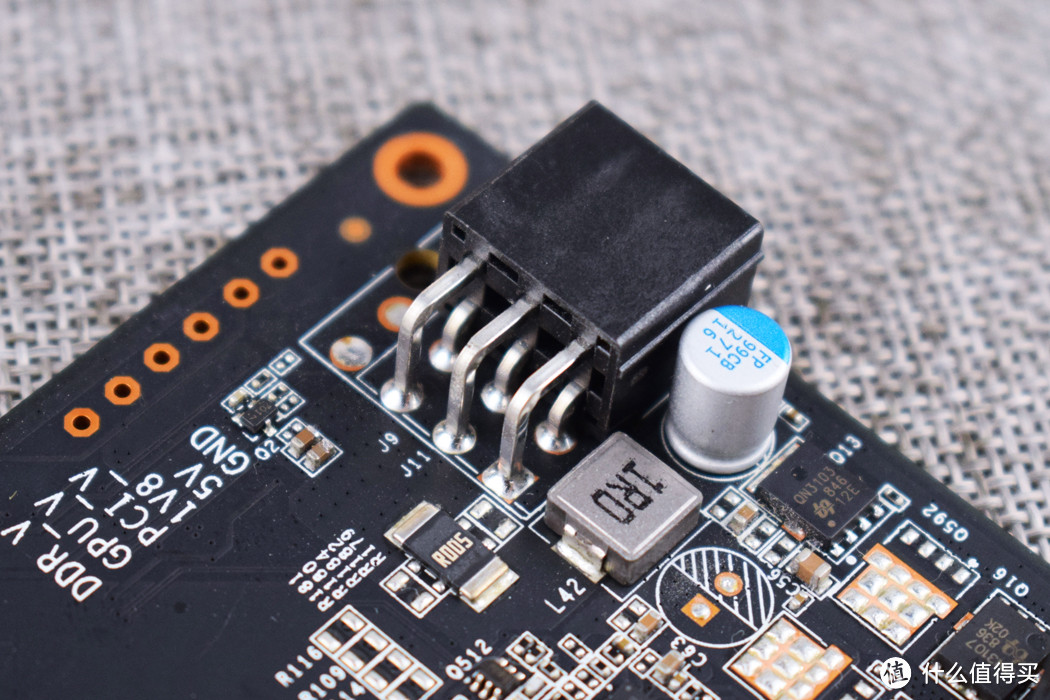

PCIE外接供电

更好装一点

祖传的电压测量点

在散热器部分，影驰GTX1650 Super骁将使用了常见的铝挤压型材+U型热管直触设计，针对GTX1650 Super的发热量，这一设计可以说游刃有余了，在管家个人看来热管直接省掉也毫无问题。

散热器特写

值得认可的是，影驰GTX1650 Super骁将的散热器设计针对显存和供电发热做了优化，显存上增加了导热垫，同时专门为核心供电mos做了散热区域，保证显卡工作时的稳定性及其使用寿命。

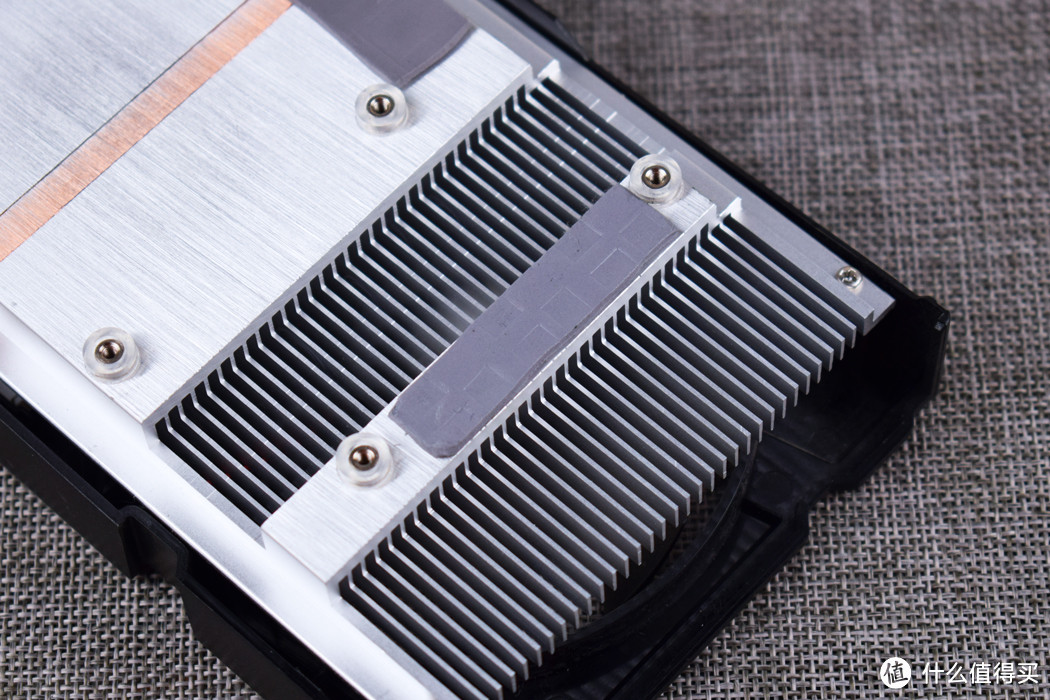

核心供电mos散热

热管直触

热管特写

理论性能测试部分

在本次测试中，管家使用了英特尔9900K ES搭配Z390，把CPU核心频率超频至全核心4.8G，同时把内存超频至3200，以保证发挥显卡完整性能，而系统方面则更新为WIN10专业版 1909，在测试环境方面，由于广东春天的缘故，室温为27度。

CPUZ截图

在GPUZ基本信息里，我们可以看到影驰GTX1650 Super骁将的核心基础/boost频率为1530/1740MHz，boost频率相对于官方的1725MHz要高出那么一点，而显存部分和官方一致为1500MHz，显存正如之前所说来自镁光GDDR6。

GPUZ截图

在BIOS方面，我们可以看到影驰GTX1650 Super骁将的默认功耗限制在100W，功耗限制为+0%，也就是说不能手动超频。正如包装盒所说的，管家个人建议使用350~450W的DC2DC电源使用。

功耗限制细节

在3DMARK显卡基准跑分项目中，影驰GTX1650 Super骁将的Firestrike和Firestrike extreme项目得分为11520和5375，其中图形得分分别为12618和5317，性能和GTX1060乃至当年的GTX970相近，跑1080P游戏尚可，2K有压力，想4K还是老实加钱吧~

Firestrike

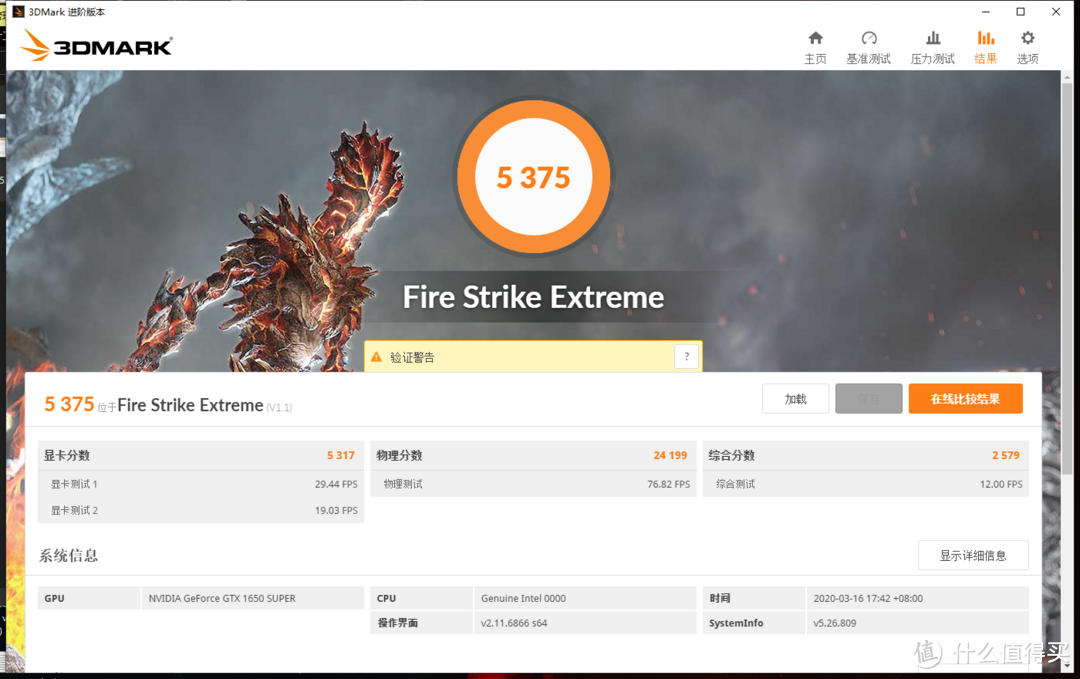

Firestrike extreme

而针对DX12跑分项目的time spy则取得5185分，图形分数为4722，勉强能玩2K下的游戏；而time spy Extreme和firestrike Ultra一样，程序不给你跑。

time spy

实际游戏测试

在实际游戏测试部分，管家选择了PUBG绝地求生训练场场景、生化危机2重制版以及CSGO，作为大众游戏参考，测试分辨率为1080P，测试使用的驱动版本为442.59。

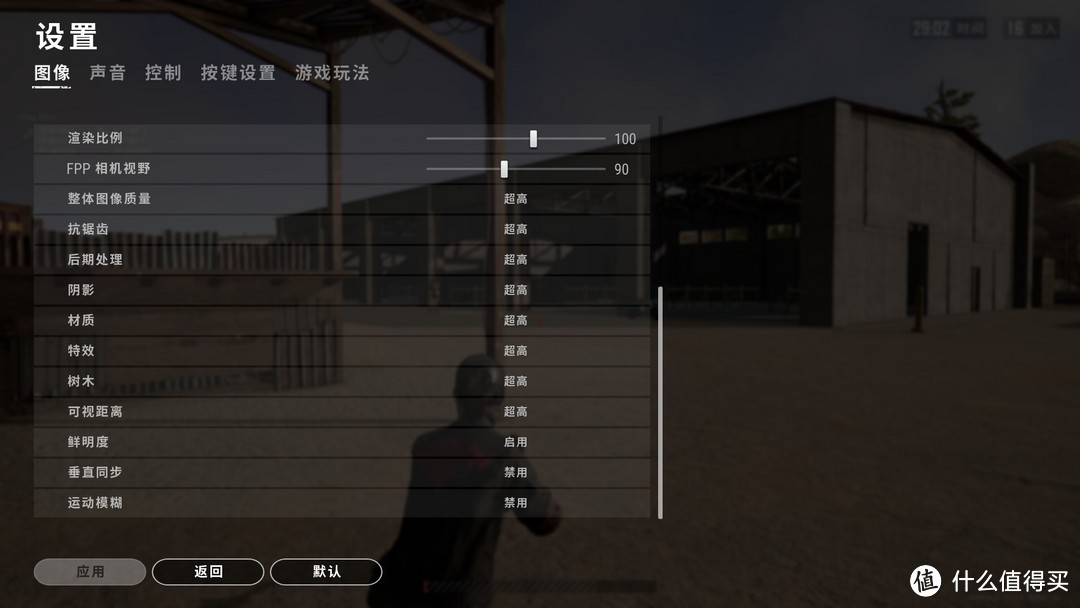

PUBG全超高设置

平均70~86帧

在PUBG绝地求生的训练场场景下，画质全超高设置，100%渲染倍率，此时显存占用已打4G，游戏帧数稳定在70~86之间，当然这成绩是建立在高频CPU的前提下，如果更换为9400F或者3600X之类的CPU，帧数稳定在60以上也是没问题的。

3超高画质设定

3超高下测试

在3超高+100%渲染倍率画质设定下，PUBG绝地求生训练场中帧数保持在120~150之间波动，显存占用读数仅为3G，流畅度表现还算不错，搭配144HZ显示器会有较好的游戏体验。

CSGO画质设定

CSGO作为老牌游戏，更新了几次地图后也开始吃配置了，调整到8X MSAA和全最大设定画质后，管家以休闲模式进入翻修后的dust2地图，在进攻方到B包点在200~250帧上下，而在A包点往A大看时帧数则为180~200帧，可以看出CSGO还是不怎么吃显卡，更吃CPU多一点。

进攻方老家

A包点

生化危机2重制版中，管家选择了惯例的HUNK模式开场下水道场景，API选择了DX12，画质设置为8G纹理+画质全最高设定，显存占用虽然满了，但实际游戏帧数出乎意料的高，从下水道开头跑到控制室帧数一直维持在70~90之间，玩起来流畅度不错。

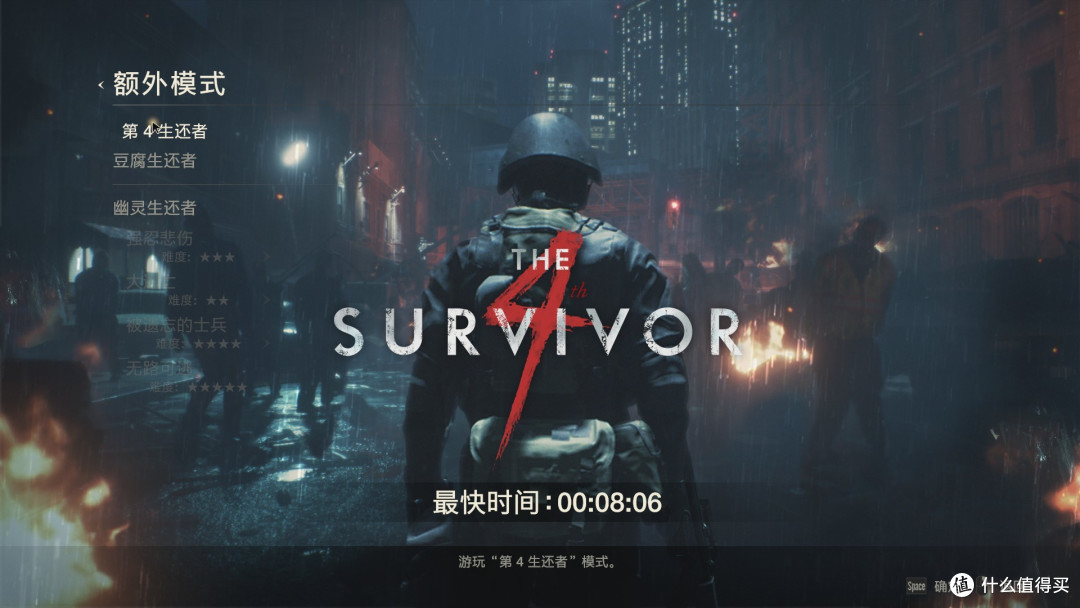

HUNK模式

下水道流程70~90帧

负载温度测试

在功耗温度测试中，管家选择了3Dmark firestrike循环、生化危机2重制版下水道放置来进行测试，此时测试环境室内温度为27度，测试机箱为追风者P418X。

3Dmark firestrike循环

在3Dmark firestrike循环30分钟后，影驰GTX1650 Super骁将GPU实时核心频率保持在1905MHz，核心温度稳定在70度，功耗读数基本维持在100W以下，温度表现非常理想。

生化危机2重制版

在RE2重制版中，显卡核心频率保持在1905MHz，GPUZ读数中的温度一直维持在65~70度之间，没有较大变化，而显卡功耗读数为100W以下。就整体表现来说，这温度和频率维持得非常稳定。

总结：千元级小甜品

在本次开箱试玩中，影驰GTX1650 Super骁将的表现还算不错，千元出头定价搭配能全特效80帧生化2重制版的性能，相比1650原版性价比十足；散热设计照顾到核心供电mos管和显存，且高负载下70度左右，可靠性可圈可点；管家认为，这是一块大多数人都能买得起且性能尚可的游戏显卡，非常适合学生党这类预算吃紧的消费者选择。

鸡蛋里面挑骨头的话，+0%功耗限制决定了他完全不能超频，它更适合买来打游戏的人，而不是喜欢折腾显卡的硬件玩家。
