失传技术研究所小讲堂 篇八十七:如何用硬盘播放音乐?

2020-02-05 09:57:40 34点赞 134收藏 24评论

蜗居的阿宅终于有了正当理由不出门,那么他们的生存秘诀是什么?全新上线的#宅家生活手册#征稿活动火热进行中,来分享你特殊时期的宅居规划吧>活动详情戳这里< 时间:1月28日-2月29日

创作立场声明:我想想这个系列教程可以出2-3篇,因为剩下的乐器基本都是一样的原理

图吧轻音部#1

用硬盘播放音乐

上次在《轻音少女》——每个图吧垃圾佬内心都有一个轻音部 我们初步提到了作为垃圾佬是怎么用50预算组建这种画风的图吧轻音部的


如何用硬盘播放音乐?



如何用硬盘播放音乐?



如何用硬盘播放音乐?



如何用硬盘播放音乐?



如何用硬盘播放音乐?


今天咱就简单的讲讲如何用硬盘做扬声器播放音乐的教程#1吧 为完成这个目的,你需要准备以下材料:

废旧机械硬盘一个(无资料),如果没有废旧机械硬盘也不建议拆现成的在役机械硬盘,可以花钱买


如何用硬盘播放音乐?

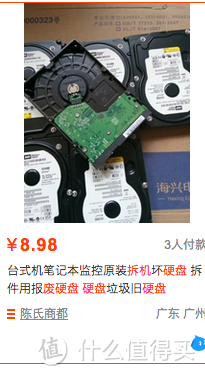

很便宜的,虽然现在80G 160G 250G 320G都是白菜价了,去年320G 已经有24包邮的神价了(蓝盘单盘)


如何用硬盘播放音乐?


买这种拆也是可以的,建议是用3.5寸的硬盘,2.5寸的磁头很小不好操作音量也不大

PBTL功放模块一个


如何用硬盘播放音乐?


像是这样的就可以,便宜,功率高,音质还行,最重要的是抗造,输出插硬盘上一时半会儿坏不了,数字功放发热也很小。这种功放即使艹坏了随手换一个也换得起。

此外你可能还需要一些诸如导线、免焊头、接线端子、排针、3.5mm音频线 电烙铁 焊锡之类的杂项,如果要听意见的话,焊锡钱不能省,至少要买能用的,烙铁建议是上个936焊台,如果没有的话用USB小烙铁对付一下也可以


如何用硬盘播放音乐?


一般在这个价位,会送一点点焊锡,插正常有2A输出的充电头就可以用了。

简单说下原理

机械硬盘内部是什么结构?中其实我们也提到了机械硬盘的磁头是通过音圈电机驱动精确在磁道上定位的。所以我们简单的拆掉硬盘(拆解过程可以看前作)简单进行改装就可以用硬盘放音乐了


如何用硬盘播放音乐?


特写


如何用硬盘播放音乐?


这个音圈电机就是真正的可以通过改变电流大小而精确移动的设备,这里很容易就可以想到如果我们对这个地方简单改装让磁头通过的电流可以驱动磁头振动就可以很容易发出声音了


如何用硬盘播放音乐?


磁头的音圈电机被夹在两块强磁铁中间,是天然的扬声器


如何用硬盘播放音乐?


所以我们只需要拆掉硬盘上原有的电路板,然后把磁头音圈电机接线端焊接两根导线引出接在数字功放的音频输出就可以了


如何用硬盘播放音乐?


功放芯片:TPA3118 功放功率:1*60W(一个声道,要求立体声要两个) 供电电压:8~24VDC

功放的音频输入端焊接到普通3.5音频线或者音频座上就行


如何用硬盘播放音乐?


如果焊接错误不小心把左右声道接输入上了倒也没啥大事,就是音乐的人声会弱些,改过来就好了


如何用硬盘播放音乐?


这个磁头的焊接要坚固点,不然磁头大范围的甩动可能会把导线甩掉


如何用硬盘播放音乐?


基本上最后功放板是这个造型就行,当然不考虑更换的话直接往板子上焊线也行


如何用硬盘播放音乐?


TPA3118数字功放模块PBTL单声道音频功放板

BTL(Balanced Transformer Less,无输出变压器的平衡输出电路 )  亦称桥式推挽电路,功率放大器的输出级与扬声器间采用电桥式的连接方式,主要解决OCL、OTL功放效率虽高,但电源利用率不高的问题。在同样工作电压条件 下,BTL 电路的最大功率输出能力是单端电路的 4 倍,车载等供电电压受限的应用场合,BTL 开始受到追捧。


如何用硬盘播放音乐?


PBTL是将两组BTL并联。并联后相当于内部输出部分功率管并联,可以承受更大的电流,输出阻抗也减少了。因此能增大功率


如何用硬盘播放音乐?

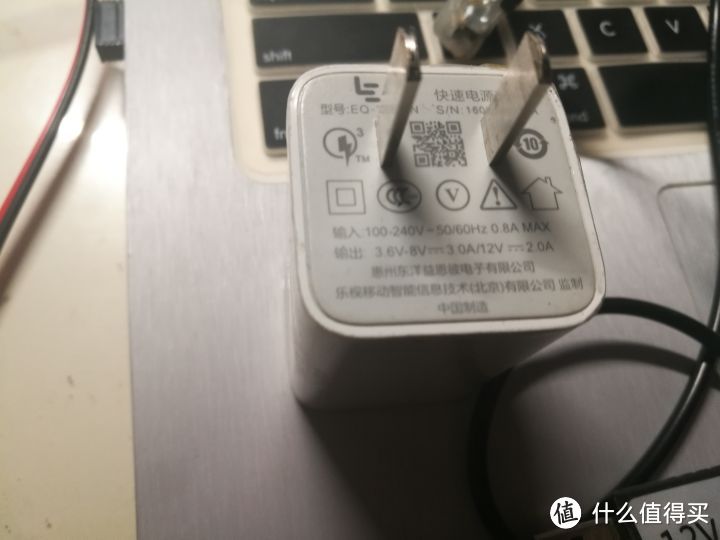

供电方面,虽然8-24V的任意电源都可用,但是咱还是推荐各位用12V电源,毕竟原先这个磁头就是走的12V(2.5寸是5V),至于电源的要求不高,可以用20包邮的12V10A电源,也可以用这种10块钱一个的QC3.0充电头加上12V激活线


如何用硬盘播放音乐?


总之整体配置完毕之后就可以放音了


如何用硬盘播放音乐?


这里我们用的是搞音乐的都很喜欢的MACBOOK作为音源,不知道什么原因搞乐队的都喜欢用MAC作为音源,个人倒是觉得什么牌子的东西只要声卡不是太次都是可以用的,THINKPAD原来的音质也不错(指IBM),在这个使用场合其实对于音源来说倒是没什么别的要求了,基本能正常输出的音源哪怕是个MP3都可以用(当然,如果各位有兴趣用ESP8266或者其他别的什么奇怪的东西作为音源也是可以的,用单片机开发板输出正弦波 三角波 锯齿波 方波搞8BIT风格的音乐自然也是不错的)

视频效果:硬盘磁头演奏《光辉岁月》

本期教程基本不需要单片机相关知识,但是相对比较考验手工,其实原理上看非常简单没什么难的,干活的时候手稳心态好很快一套图吧风格的硬盘扬声器就能做出来。对比其他图吧风格的乐器来说,硬盘音质和效率俱佳,是相当简单易得的高质量音源。
