维修小技巧 篇五:ThinkPadX201i拆机换散热风扇清灰教程

2020-11-25 21:45:44 17点赞 15收藏 42评论

创作立场声明:拆装有风险、拆装有风险、拆装有风险,欢迎收藏,点赞,打赏,关注。(๑ºั╰╯ºั๑)

大家好我是况天佑,我们又见面啦ThinkPadX201i拆机换散热风扇清灰教程 。家中使用许久的ThinkPadX201i开机后会自动关机,参考度娘的教程大几率散热风扇问题,散热风扇不正常导致过热而自动关机,速度拼多多下单散热风扇,我们来看看怎么将ThinkPadX201i拆机换散热风扇清灰吧ThinkPadX201i拆机换散热风扇清灰教程

准备工作

俗话说得好”磨刀不误砍柴工,工欲善其事,必先利其器”。准备好拆机的工具及需要更换的散热风扇(Tips:笔记本电脑螺丝规格较小,扭矩不大的迷你电动螺丝刀也能派上用途,其实只用了南旗的螺丝刀ThinkPadX201i拆机换散热风扇清灰教程 )。

ThinkPadX201i拆机换散热风扇清灰教程

X201i散热风扇s.taobao.com去看看南旗22合1精密组合螺丝刀手机电脑笔记本数码维修工具79元京东去购买wowstickTRY双动力精密电动螺丝刀套装迷你手自一体拆机维修工具109元天猫精选去购买

拆机步骤

ThinkPadX201i拆机换散热风扇清灰教程开始啦,首先要将电池取下(Tips:全程只需一把合适尺寸的十字螺丝刀)。

ThinkPadX201i拆机换散热风扇清灰教程

取下电池后,拆除内存盖

ThinkPadX201i拆机换散热风扇清灰教程

拆除内存盖后,红色方框内的卡扣同时往外拨动,内存条自动弹开,即可拔下内存条。

ThinkPadX201i拆机换散热风扇清灰教程

笔记本的硬盘仓在左侧上部位置,拧下螺丝拿下硬盘盖就可以看到硬盘了。

ThinkPadX201i拆机换散热风扇清灰教程

拆除硬盘盖后,用力拉黑色拉带即可将硬盘拿出,放置妥当位置进行下一步。

ThinkPadX201i拆机换散热风扇清灰教程

完成以上步骤后,拆除底部四周围的螺丝。

ThinkPadX201i拆机换散热风扇清灰教程

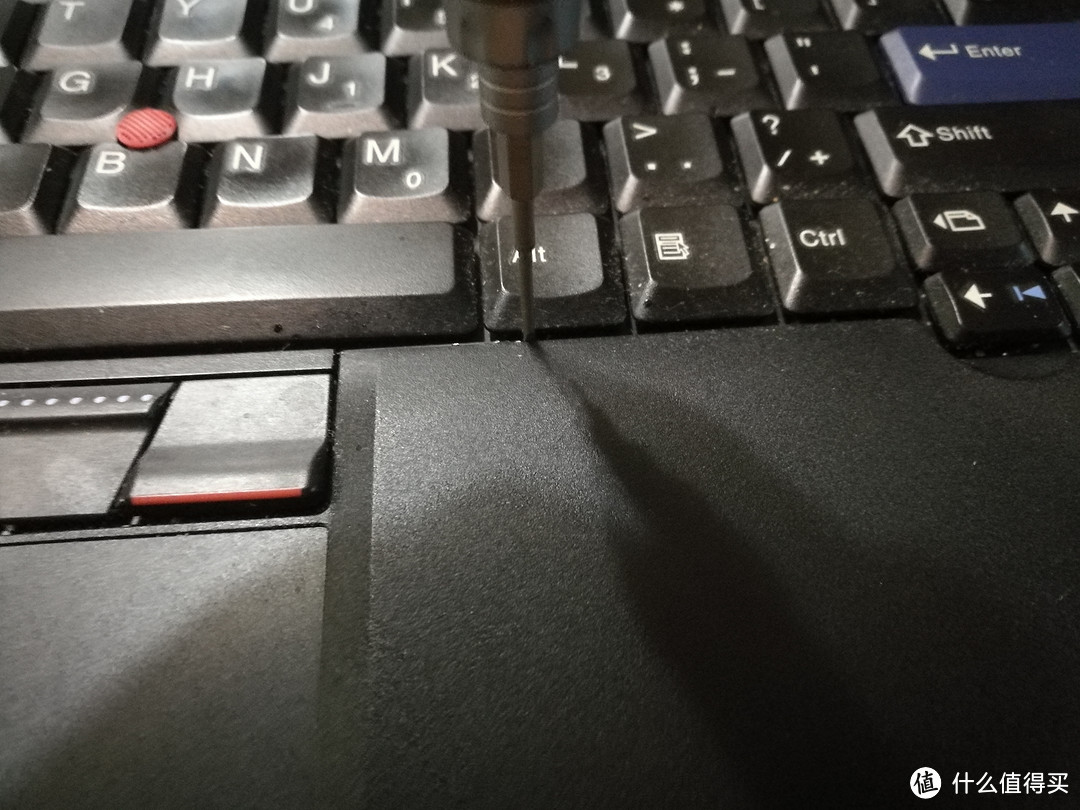

将笔记本翻回正面拆除键盘(Tips:只需往前轻轻一推即可,如无法拆除可借用螺丝刀往前即可,拿起键盘后勿硬拔,注意底下的排线。)。

ThinkPadX201i拆机换散热风扇清灰教程

ThinkPadX201i拆机换散热风扇清灰教程

键盘排线注意拆卸

ThinkPadX201i拆机换散热风扇清灰教程

拆除键盘后,拆除掌托(Tips:注意红框内触摸板排线)。

ThinkPadX201i拆机换散热风扇清灰教程

ThinkPadX201i拆机换散热风扇清灰教程

拆除屏幕排线、蓝牙连接线、无线连接线、固定主板及扩展卡固定架的螺丝

ThinkPadX201i拆机换散热风扇清灰教程

ThinkPadX201i拆机换散热风扇清灰教程

ThinkPadX201i拆机换散热风扇清灰教程

拆除硬盘排线

ThinkPadX201i拆机换散热风扇清灰教程

ThinkPadX201i拆机换散热风扇清灰教程

拆除无线网卡

拆除边框,就可以拿出主板了。

ThinkPadX201i拆机换散热风扇清灰教程

拿出主板

ThinkPadX201i拆机换散热风扇清灰教程

拧下风扇上的三颗螺钉即可拆下扇热风扇,拔下扇热风扇插头。

ThinkPadX201i拆机换散热风扇清灰教程

ThinkPadX201i拆机换散热风扇清灰教程

原隔热胶带粘性不好,后来使用了黑胶布替换(Tips:避免漏风,导致散热效果变差)。

ThinkPadX201i拆机换散热风扇清灰教程

更换完成后反向操作安装好部件开机测试又进入了熟悉的windows界面,ThinkPadX201i再次复活。

总结

如果对自己的动手能力还是有一定的信心的话可以尝试一下清灰或替换可替换的配件,需要胆大心细,如果动手能力偏弱建议找专业人士进行拆解(Tips:拆解前请在网上先找到自己的笔记本型号的详细拆解图,如果对螺丝安装位置一类请做好标注,避免安装错误,笔记本电脑多采用软排线一类,拆解一定请注意)。

谢谢各位观赏ThinkPadX201i拆机换散热风扇清灰教程
