为拆充电头做准备--自制typeC口电流电压检测表

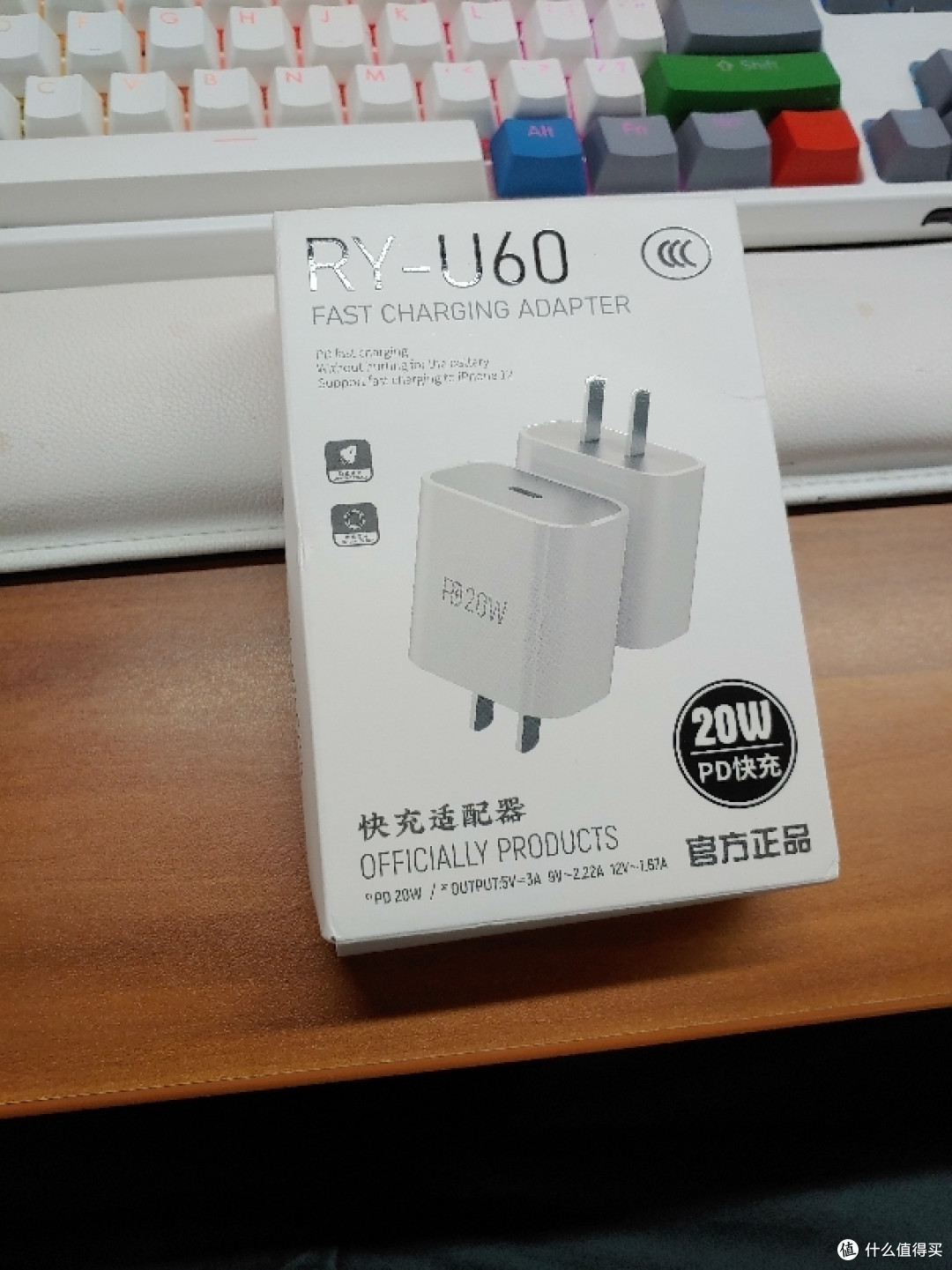

前言：前几天在ZDM的推送下入手了19.8元的PROD苹果20w充电头，价格便宜的不可思议，决定买来拆开帮大伙鉴别下，可以手头没有双c口的电流电压表，更没协议检测器（100大有点贵，老婆不让买），所以想着自制一个简易电流电压表，凑合用下

第一步，某宝花9块钱大洋买的电压电流表，用特价版还能便宜几毛，量程10A够用了

第二步，接线，拿出以前买的typec 母座2个，根据店家的定义，把线接上，这里要注意，如果是测试快充必须把usb定义的D+,D-,和cc检测脚都连上，否则快充协议无法激活，图里还没接，走了写弯路。

typec的定义可以看下面这张图，A5A6A7的都要直通，才能快充

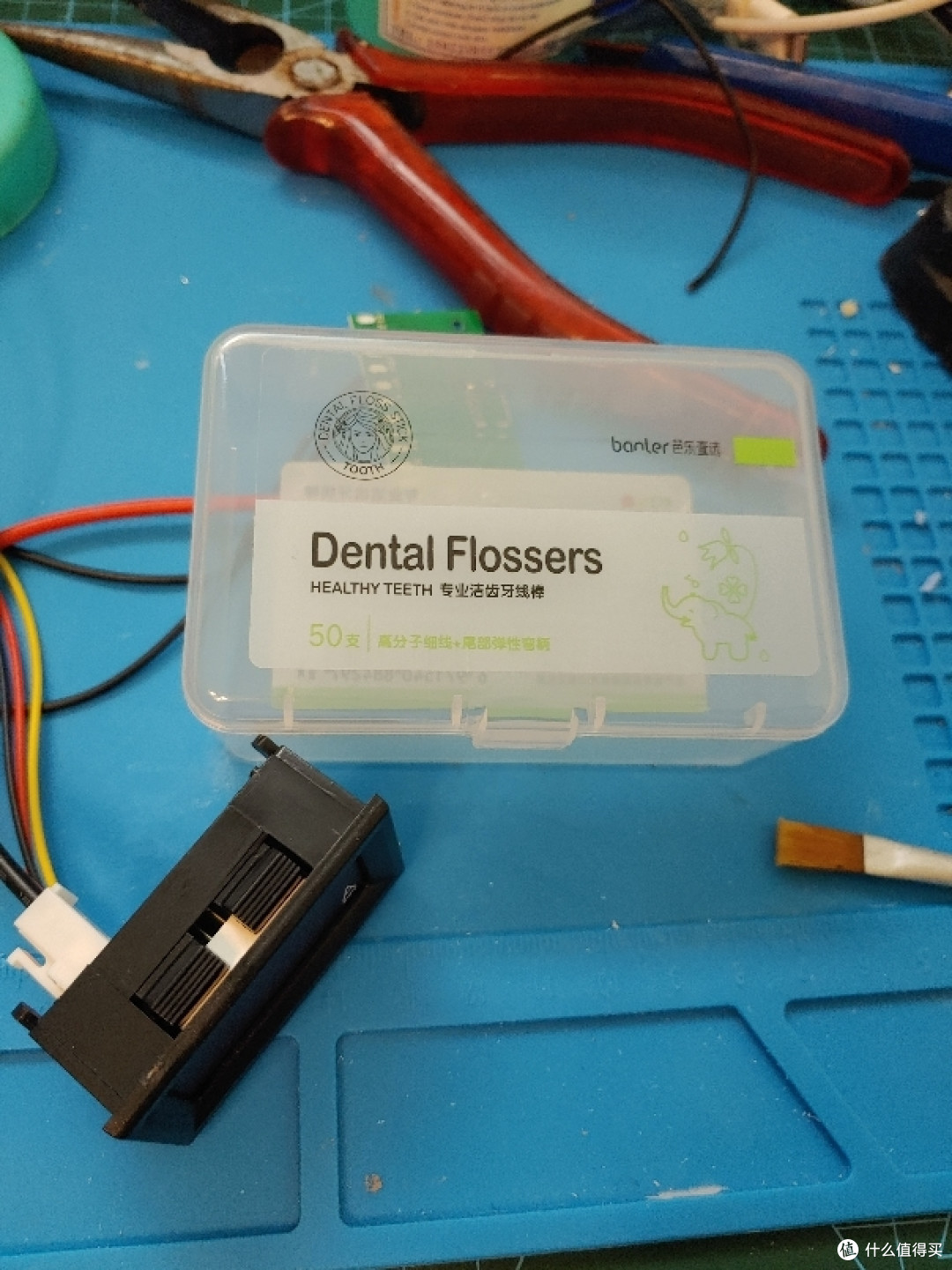

第三步，装盒，找来了一个牙线盒，现在觉得牙线盒和棉花棒盒真是个DIYer的好物，这个比划下尺寸刚好

在中间用美工刀开孔，嵌入电流电压表，两侧开孔装c口，插口用ab胶水和热熔胶双固定

这里电线太长了，后期又剪了点， 准备盖上就好了

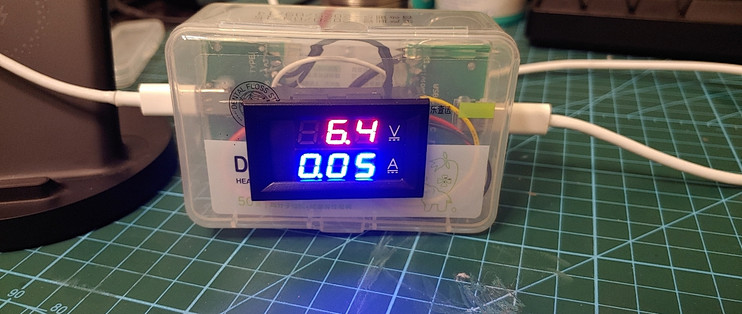

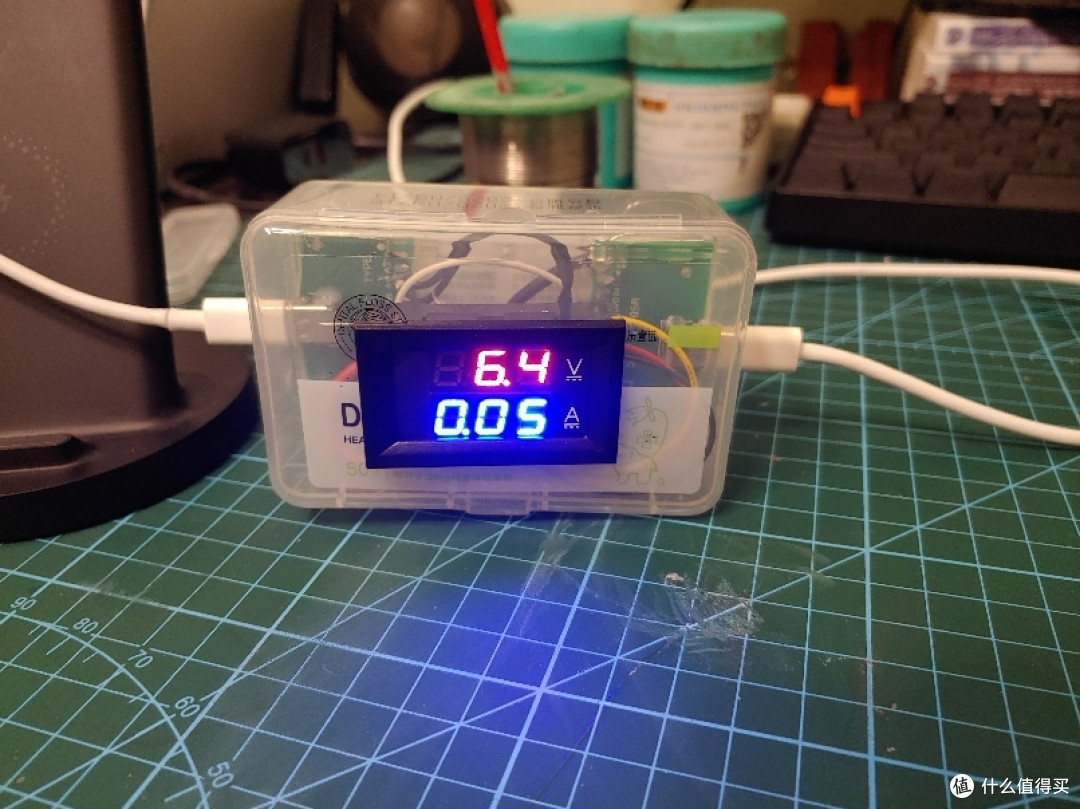

实际使用来一波，这个是小米立式无线充待机电压6.4V，电流最终会归0

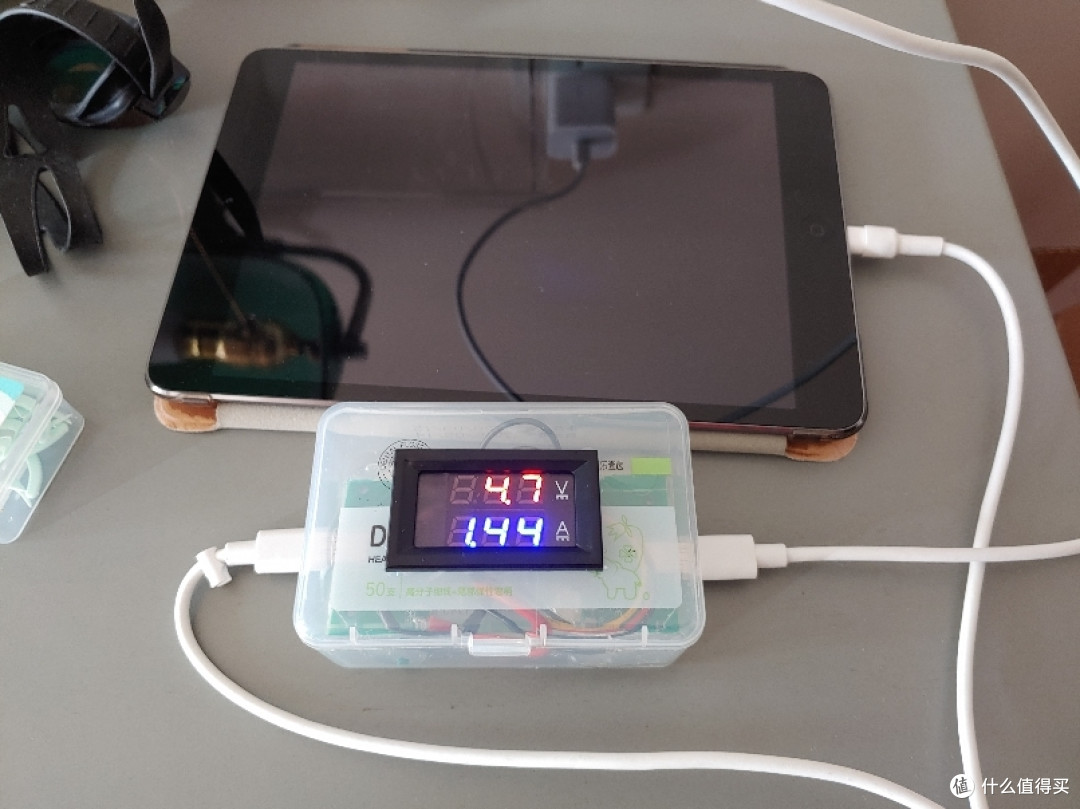

用PRODA给ipad mini 充电，电压为4.7 电流1.44A

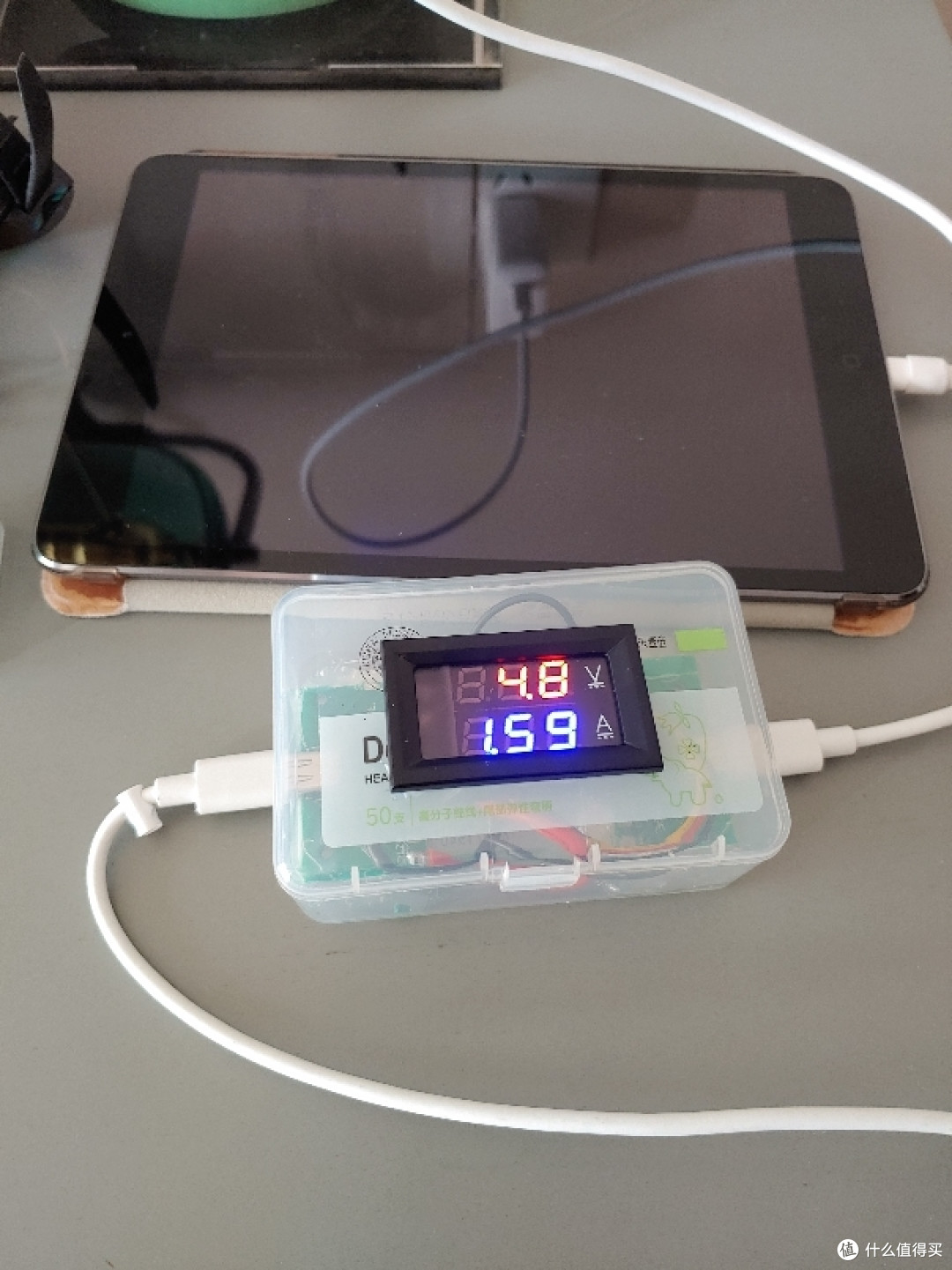

这里发现一个有趣的现象，有大神知道为什么的，欢迎评论区解答，就是用苹果原装18W给和新买的aukey双口65W充电头给mini充电，测试都是4.8V，1.6A(排除电流表不准，我已经校准过了)，也就是用c口快充头给ipd mini，并不能到5V，但是用ipd原装的5V2A头，为5V电压

给我以前自制的特斯拉电芯快充充电宝充电（感觉在绕口令？），测试为电压11.6V，电流1.2A

到此结束，欢迎讨论！

下一篇内容预告：准备动手拆PRDOA的20w充电头
