内置2块立方软包电芯，唯读立qi2磁吸无线充移动电源拆解

前言

充电头网近期拿到了唯读立一款10000mAh磁吸充电宝，外观清雅小巧，搭载两个USB-C接口和一根C TO C自带线，其中一个C口与自带线相连。无线充电支持15W的Qi2快充、双C口35W PD快充及38.5W UFCS快充，并配备折叠支架，可立于平面随心快充，解放双手。

充电头网通过拆解发现，唯读立qi2磁吸无线充移动电源内置两块立方新能源的5000mAh软包纯钴电芯，串联成组。电源的主控芯片来自智融SW6306，是一款支持四口、多协议的高性能同步升降压移动电源SOC芯片。无线充电芯片来自SOUTHCHIP南芯，型号SC9610，是一款高集成、高效的无线充电发射控制器芯片。

下面一起来看看该产品的详细用料和结构吧。

唯读立qi2磁吸无线充移动电源开箱

按照惯例，先看下唯读立qi2磁吸无线充移动电源1的包装和外观。

取出包装内所有物品，除移动电源外，另附赠USB C to C 充电线以及使用说明书。

唯读立qi2磁吸无线充移动电源块状设计，整体采用防火阻燃PC材质，镶嵌金属亮面塑料中框，充电宝正面的磁吸面为类亲肤胶质，手感温润丝滑且柔软。

磁吸充电宝正面，用白色装饰指示出磁铁位置，内部为无线充电线圈。指示区中间刻有“Qi2”符号，表示支持Qi2无线快充。

背面背面搭载一个可折叠金属支架。

可折叠支架支撑效果如图。

支架覆盖的机身平面印刻产品重要参数和安规、认证标识。参数信息特写：

标称容量：10000mAh

电池容量：5000mAh 7V/DC/38.5Wh（两块电池串联）

Type-C1/C2输入：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（Max）

Type-C1/C2输出：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A（Max）

无线充电输出：Qi2 15W（Max）

产品中框为金属亮面材质，底部是左侧是电源开关按钮，右侧是一个USB-C接口。

USB-C2接口特写，可见内部黑色胶芯，最右端是自带线的USB-C端子接口。

按动电源按钮后，数显屏工作状态特写，可显示剩余电量百分比数值。

右侧面一览，USB-C自带线嵌于中框内，通过固定端子可固定线材不散落。

顶面中框被线材全部覆盖。

左侧面可见USB-C自带线另一端端子接线处，此处端子连接的是移动电源的USB-C1母座。此外，可以看出线材为编织线材质。

测得USB-C自带线长度为24cm。

使用 POWER-Z KM003C测试仪读取线材的 E-marker 信息，线材内置E-marker芯片规格为50V5A 供电和 USB 2.0 数据传输。

附送的充电线材为 C to C类型，端子外壳与线身为注塑一体成型。

测得 C to C充电线材长度为31cm。

通过POWER-Z KM003C测得线材无E-Marker芯片。

测得唯读立qi2磁吸无线充移动电源长度为107.12mm。

宽度为73.16mm。

厚度为22.32mm。

测得唯读立qi2磁吸无线充移动电源重量为260.3g。

唯读立qi2磁吸无线充移动电源在成年人手掌对比。

单持充电宝时，磁吸力可支撑手机重量使其不掉落。

使用唯读立qi2磁吸无线充移动电源支架为iphone 15磁吸充电场景演示。

使用 POWER-Z KM003C 测试仪测试USB-C1端口协议，实测支持UFCS、QC3+、FCP、SCP、AFC、SFCP、PD3.0、PPS、QC4+、DCP SAM 2A以及 Apple 2.4A 等充电协议。

PDO报文方面USB-C1端口具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位，以及5-11V/3.85A、5-16V/2.3A两组PPS电压档位。

UFCS报文方面，USB-C1支持UFCS 38.5W输出，具备3.40-5.50V 5A、5.50-11V 3.50A、11-21V 1.75A三组可变电压档位。

使用 POWER-Z KM003C 测试仪测试USB-C2端口支持协议与USB-C自带线相同。

PDO报文方面，也与USB-C1相同。

UFCS报文方面，也与USB-C1相同。

唯读立qi2磁吸无线充移动电源拆解

接下来看一下唯读立qi2磁吸无线充移动电源的内部结构和用料。

首先沿着壳体缝隙拆开面板，撬起面板时能看时固定在两块电池中间的热敏电阻。

接下来，分离壳体面板、中框和底座。

底座上的PCBA模块结构一览。

正极输出导线焊点特写，饱满且圆润。旁边可见固定PCBA模块的螺丝。

线圈和PCBA模块连接导线用青稞纸覆盖并固定。

撕下青稞纸露出连接PCBA模块的线圈铜线，线圈上贴青稞纸绝缘。

塑料中框外嵌的C to C自带线的其中一个端子嵌入壳内。

自带线嵌在壳内的端子特写。

将中框上的自带线剥离。

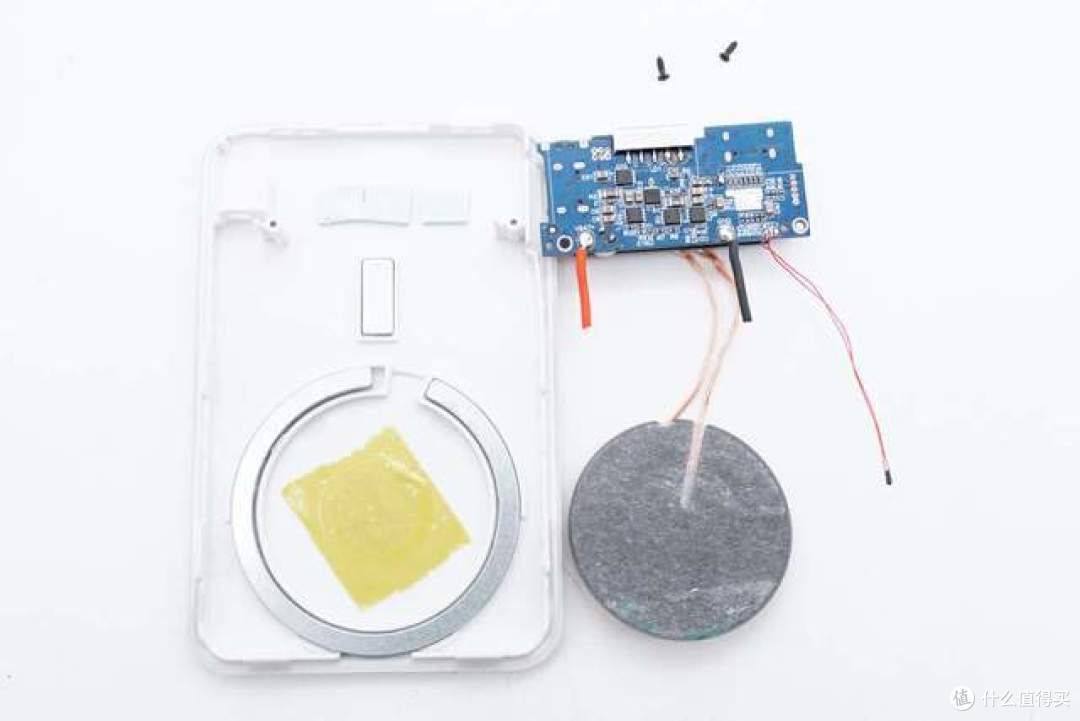

将PCBA模块和线圈从底座上取出，露出下方吸附手机的磁铁。

PCBA模块发热器件的底座接触面填塞散热硅胶加强散热。

PCBA模块连接结构一览，右侧的插针和插座将两块板子连接在一起、

将PCBA模块分开，分出无线充电模块和移动电源充放电管理模块。

无线充电模块和无线充电线圈相连。

将线圈拆下，线圈特写。

首先，看一下电池组全貌，电池组极耳处和底部用青稞纸包裹，进行绝缘保护。

通过电池组侧面可知电池组由两块软包电芯构成。

电池组极耳处青稞纸特写。

撕掉青稞纸，露出电池保护板全貌，可知电池组由两块电池串联而成。

极耳在电池保护板上的焊点特写。

电芯喷码特写，电芯型号726074，纯钴电芯，来自LF立方新能源，标称容量5000mAh，标称电压3.85V，能量19.24Wh，已通过CCC认证。

来看移动电源充放电模块，从左至右可见插针母座，USB-C2接口和VBUS开关管、移动电源主控芯片，中间是升降压电路，数显屏，右侧是USB-C2接口及对应VBUS开关管。

另一面加锡露铜，可见一颗功率MOS和四颗同步升降压开关管。

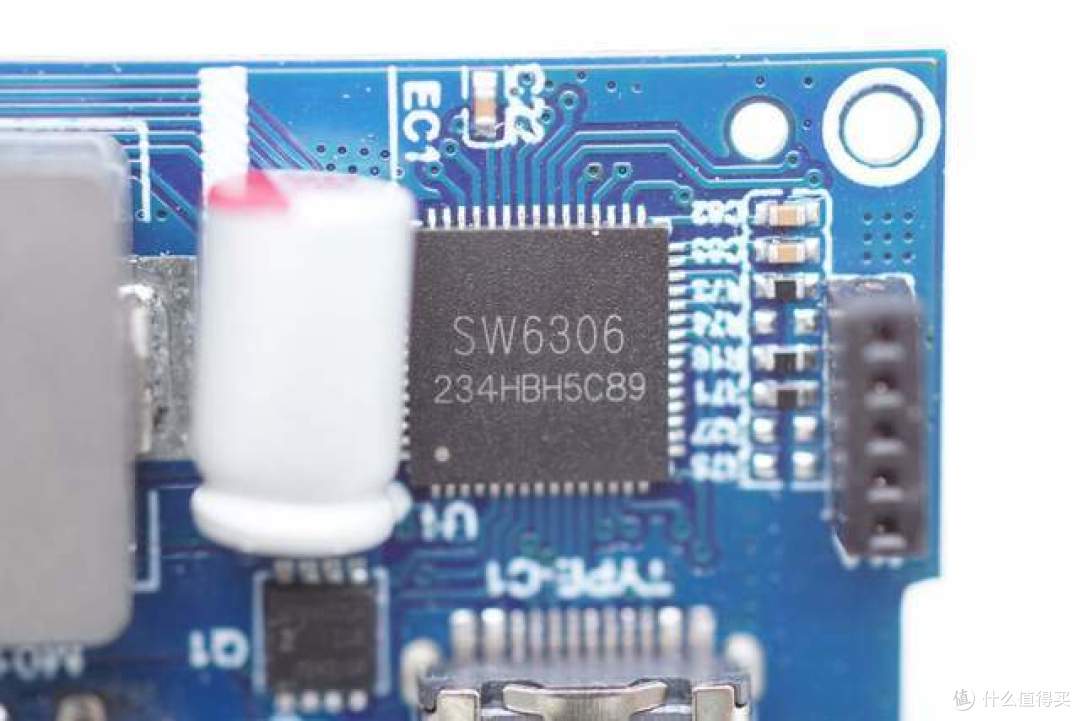

这款移动电源内置智融SW6306，这是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，支持高效升降压开关充放电，可为2-6串锂电池或2-7串磷酸铁锂电池应用，电池节数、类型及容量可通过引脚配置。此外提供了完整的充电循环管理，包括涓流、恒流、恒压、充电截止和复充等功能。

智融SW6306适用于4.2V/4.3V/4.35V/4.4V/4.5V三元电池和3.65V磷酸铁锂电池，输入电压范围为4~26V，输出电压为3.3~27.3V，并拥有10mV调压步进，支持45μA超低静态功耗。用户可以通过外部PIN配置充/放电功率，最高可达100W，支持I2C设置充电目标电压、充电电流、电池端和输出端限流，以及MPPT太阳能板充电功能。

智融SW6306支持按键功能，可识别短按、双击、长按，并支持小电流模式，带有可关输出端口、WLED开关功能，支持数码管和LED电量显示，内置库仑计与12bit ADC，还支持双芯片电量计量，确保在使用过程中能够实时掌握电量信息。

此外支持2A2C四口配置以及任意口快充，支持包括UFCS融合快充标准、PD3.1、SVOOC、VOOC4.0、SCP、FCP、AFC、QC3+、BC1.2等市面众多主流快充协议，还能够智能识别适配器最大电流，自动调整充电电流，带来超强兼容的快充体验。

升降压电感特写，规格4.7uF。

四颗同步升降压开关管特写，型号AP75N04DF，来自APM永源微，耐压30V，采用PDFN33*33封装方式。

低压滤波电容特写，规格220uF 25V，用于升降压电路的电流滤波。

VBUS开关管特写，型号PTI04N03LA，来自PIPSEMI丽隽。耐压30V，采用PDFN33*33封装方式。用于控制USB-C1接口电压输出转换，确保输出电压稳定性。

另一颗同型号VBUS开关管，用于控制USB-C2接口

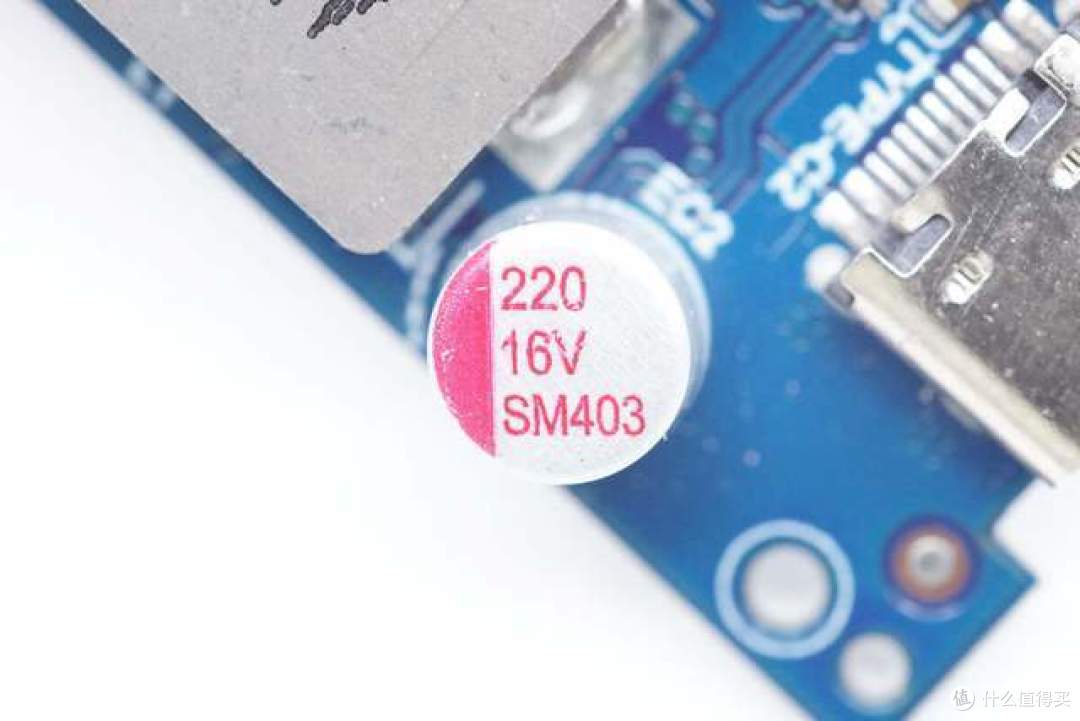

低压滤波电容特写，规格220uF 16V。

功率MOS特写，同型号PTI04N03LA。

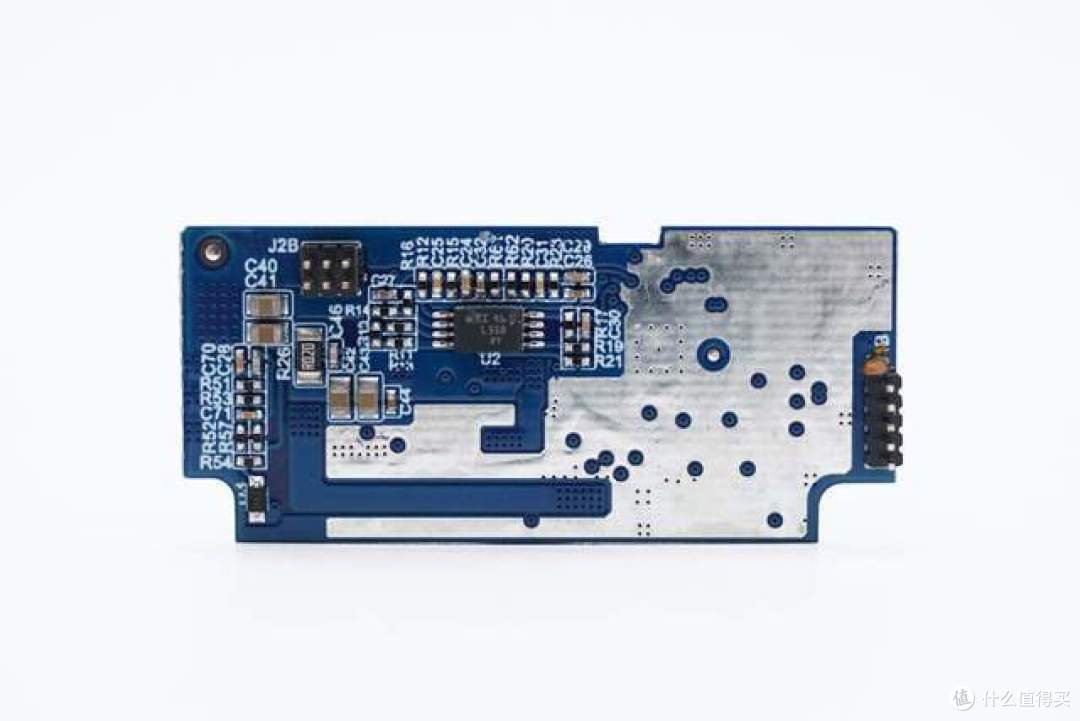

再来看无线充电管理小板，从左至右可见一颗晶振，无线充管理芯片，

无线充电管理芯片特写，型号SC9610，来自SOUTHCHIP，南芯SC9610是一款高集成、高效的无线充电发射控制器芯片，最大输出功率可达50W，符合WPC-Qi2.0协议，该芯片集成了32位的数字核心以及丰富的元器件，可利用它轻松地开发出功率高达50W的无线充电发射器及其他应用。

南芯SC9610支持4V至22V的输入电压范围，最高可转换为42V的电压，内部集成64KB MTP可编程多次存储器、8KB SRAM 静态随机存取存储器，有效提升SC9610在不同场景下对数据的灵活处理和存储的能力，支持最多3个通道的增强型PWM输出或4个通用PWM输出，时钟频率高达192MHz。采用QFN 44封装方式。

南芯 SC9610芯片详情。

无线充电模组内置的安全芯片来自上海复旦微电子，型号FM1230，支持DES/TDES、AES、SM4对称算法，RSA、ECC、SM2非对称算法和SHA1、SHA224、SHA256、SM3杂凑算法等安全算法，具备多种防护能力，支持对称和非对称加解密运算、安全存储、身份认证等功能，可用以接触式的ESAM/PSAM模块，SE安全模块等应用领域。

用于两个线圈切换的MOS管，型号HXR13V06D。

两颗无线充电功率管特写，丝印4866。

双运放特写，型号LM358，来自TI德州仪器。LM358B 和 LM2904B 是业界通用运算放大器 LM358 和 LM2904 的下一代版本，其中包括两个高压 (36V) 运算放大器。这些器件为成本敏感型 应用带来了出色的价值，该器件的 特性 包括低失调电压（300µV，典型值）、接地共模输入范围以及高差分输入电压能力。

LM358B 和 LM2904B 运算放大器具有增强的 功能， 例如单位增益稳定性、较低的 3mV（室温下的最大值）失调电压和每个放大器 300µA（典型值）的静态电流，从而简化了电路设计。高 ESD（2kV，HBM）和集成 EMI 以及射频滤波器可支持将 LM358B 和 LM2904B 器件用于最严苛、最具环境挑战性的应用。此处采用SOIC (8)封装方式。

16.000MHz无源晶振为无线充电芯片提供时钟。

两颗丝印K46的芯片特写。

最后看一下电池保护板，可见电池保护芯片和两颗电池保护管。

电池保护板背面无重要器件。

两颗电池保护管特写，来自GOFORD谷峰，型号2002A，采用SOT23-6L封装。

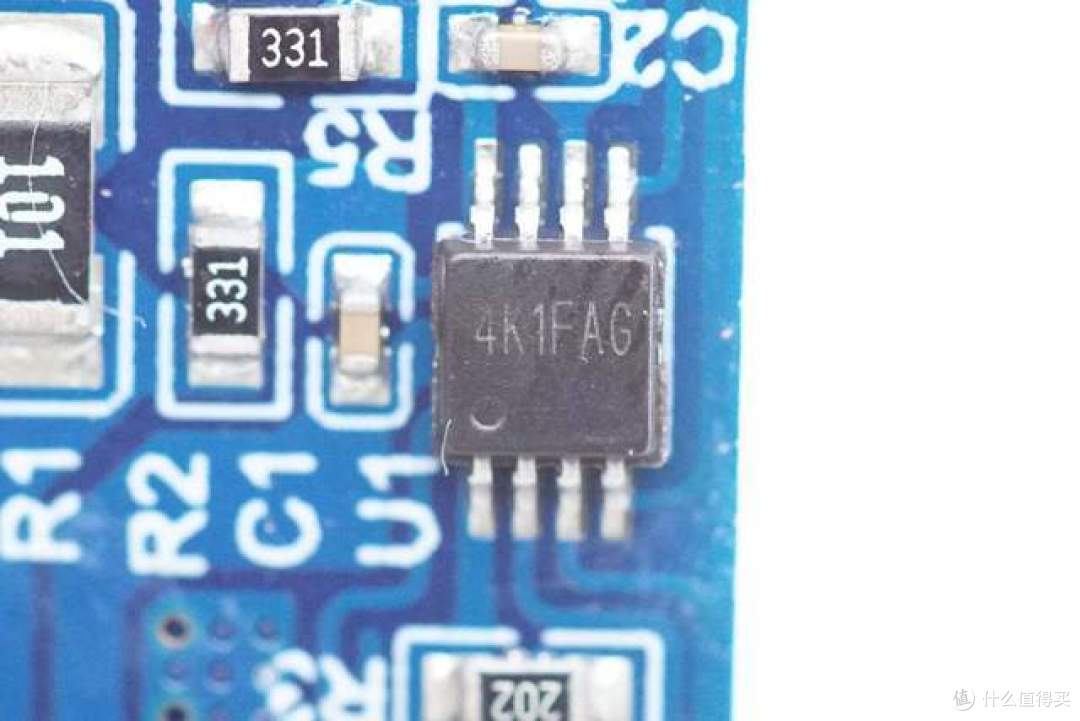

电池保护芯片特写，丝印4K1FAG。

NTC热敏电阻特写，用于线圈和电池组的温度监测。

全部拆解完毕，来张全家福。

充电头网总结

最后附上唯读立qi2磁吸无线充移动电源的核心器件物料清单，方便大家查阅。

唯读立qi2磁吸无线充移动电源拥有15W的 Qi2无线快充和35W PD快充能力，支持UFCS、QC3+、FCP、SCP、AFC、SFCP、PD3.0、PPS、QC4+、DCP SAM 2A以及 Apple 2.4A 等充电协议。

充电头网通过拆解发现，其内置LF立方两块5000mAh软包电芯，串联成组，单块电芯标称容量5000mAh，标称电压3.85V。电源的主控芯片为智融SW6306，是一款支持四口、多协议的高性能同步升降压移动电源SOC芯片。无线充电芯片来自SOUTHCHIP南芯，型号SC9610，是一款高集成、高效的无线充电发射控制器芯。搭配来自复旦微的安全芯片FM1230，支持DES/TDES、AES等多种算法，具备多种防护能力。

PCBA模块加锡露铜，接触面充塞硅胶散热，电池组及线圈周边贴青稞纸绝缘，整体安全防护比较到位。
