电脑数码 篇九:公司安装一套海康威视视频监控全记录三
前两篇介绍了安装一套海康威视视频监控所购配件和海康威视网络硬盘录像机DS-7816N-Q2/16P的开箱和基础调试,下面给大家介绍一下网络布线和摄像机的安装。有兴趣了解的朋友可以先看看之前的两篇文章。
网络布线
网络布线首先要确定硬盘录像机安放的位置。这次新车间的中央位置是主管房,在这里到车间最远的四个角的距离是一致的。为了节省网络布线的成本和摄像机视频传输效果和供电效率考虑,确定将硬盘录像机安放在主管房内。

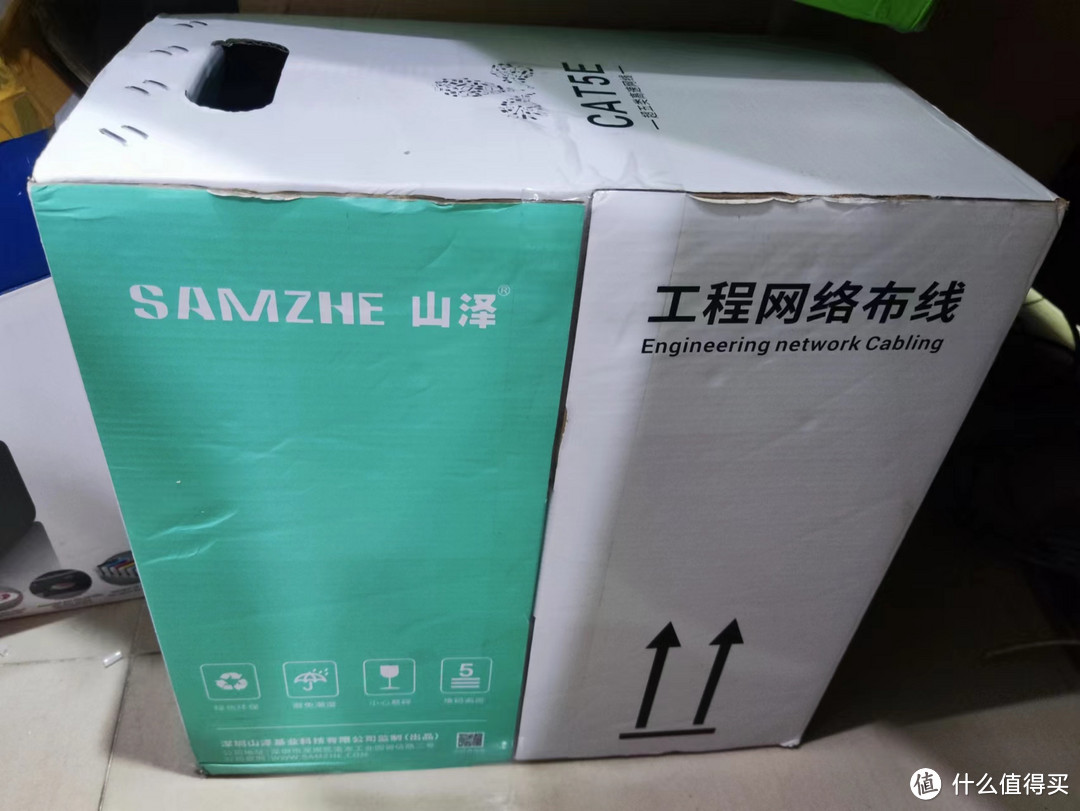

预先和领导确定好车间内各个摄像机的安装位置,然后就从各个安装点将网线布置到主管房。网线选择了超五类屏蔽网线,为了是有良好的传输效果。布线一个人是搞不定了,是和几个同事一起来完成。而网线的入管则是由电工来搞定了。布线的时候两端都要预留长一点以备不时之需。
网线布好后就是将网线打好水晶头,水晶头的打法是按568B标准,也就是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕这个顺序。
打好的水晶头接摄像机这一端的网线打水晶头时要注意,摄像机配有一套接线配件,打水晶头前需要先把接线配件套入网线再打水晶头,要不然又要剪掉重打。
接线配件水晶头打好后用测线仪测一下每条网线的8根细线是否全通,然后有标签贴做好标签方便日后维护。
摄像机安装
这次购买了两款摄像机,一种是普通镜头,一款是广角镜头。普通镜头的是海康威视监控摄像头3T46WDV3-I34mm,每一个摄像头都配有一套支架。
3T46WDV3-I34mm海康威视监控摄像头3T46WDV3-I34mm有两种安装方式,一种是吊装在支架,一种是底部安装在支架上。摄像头正面可以看到上方是摄像镜头,下方是一排补光灯。
安装上墙先确定好安装的位置,然后打孔将支架安装好。支架安装好后将摄像机固定在支架上,把网线接到摄像机的接口上然后固定好。POE摄像机的好处是不用再外接电源,通过网线就可以实现信号、电源同时传输。
广角镜头的是海康威视臻全彩广角监控摄像头3T47FWDAP2V2-LS,同样也是每一个摄像头配了一个套支架。
3T47FWDAP2V2-LS海康威视监控摄像头3T46WDV3-I34mm左右各有一个摄像头,摄像头下方有补光灯。

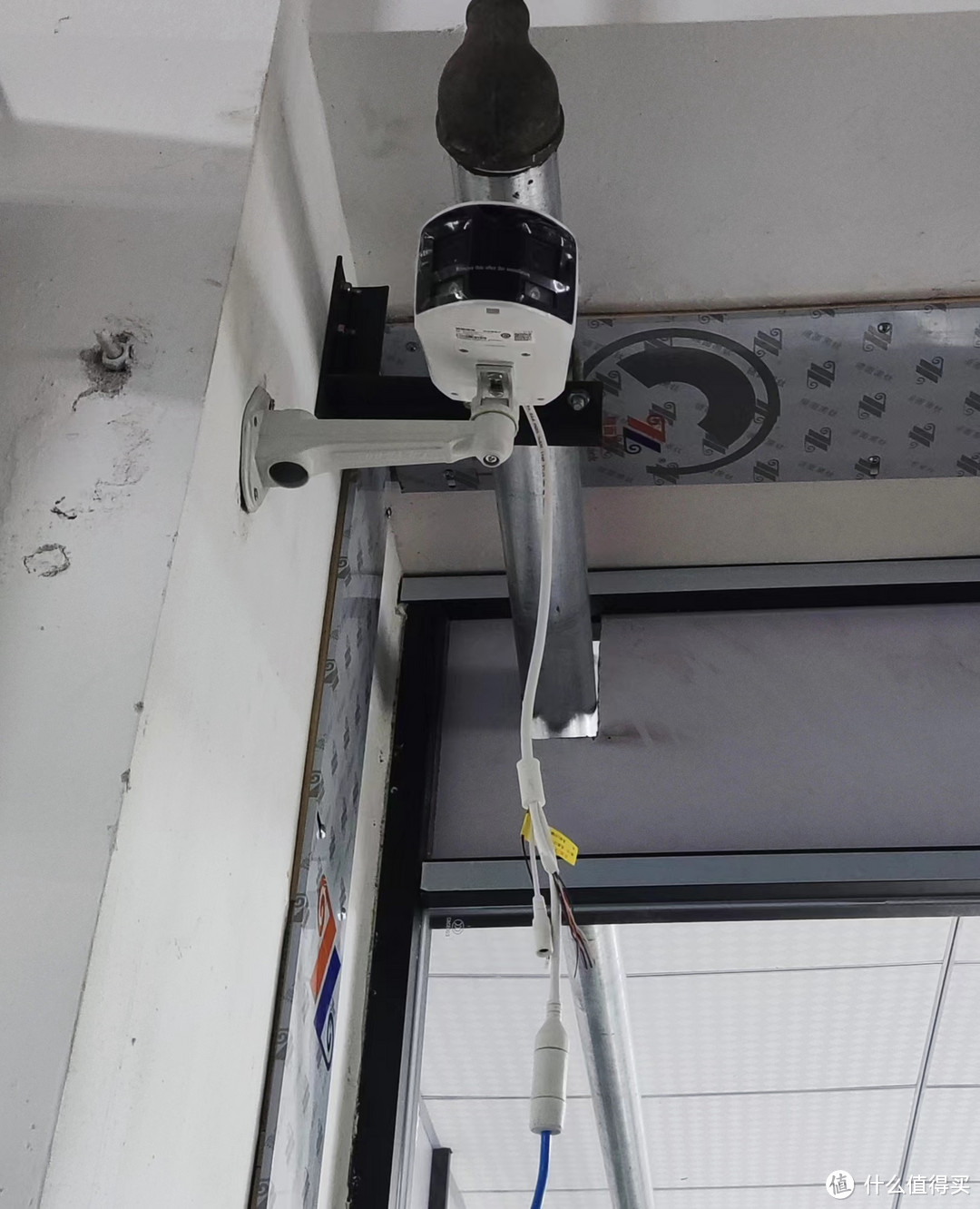

广角摄像机安装广角摄像机的安装也是一样的步聚,两边的网线接好后,等1,2分钟,硬盘录像机端就能看到实时的监控录像。
录像机可以看到录像机的端口差不多接满了。
调试
手机上下载海康互联APP,注册登录之后绑定在使用的网络硬盘录像机。打开海康互联APP,可以在手机上看到各摄像机的图像,然后调整各个摄像机的角度到合适的位置。等调整到位好把摄像机固定好。
海康互联APP总结
到这里监控系统已经是安装完成。后续录像功能、报警功能等设置可以慢慢跟据需要来进行调整。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
