RS232 串口短路环测试教程｜维修工控必备！一文讲清标准测试指令
2026-08-14 16:10:08
0点赞
0收藏
0评论
做工控维修、调试一体机、工业主板、RS232 串口设备的同行，几乎都会遇到 COM 口好坏难判断的难题。
串口芯片损坏、线路虚焊、USB 转串口适配器故障，光靠万用表很难快速判定。
这款 RS232 短路环（串口自测头）就是性价比极高的检测神器，搭配多串口测试工具，几分钟就能判断串口能否正常收发。
✅先搞懂原理
短路环内部将 RS232 的2 脚接收 RXD 与 3 脚发送 TXD 短接。
软件发出的数据，会直接被同一个串口自身接收回来。
发送内容 = 接收内容 → 串口硬件通路正常；收不到 / 乱码 → COM 口存在故障。
🎯推荐 3 套标准测试内容（按精准程度排序，直接复制使用）
方案 1｜十六进制全量测试（最推荐，检测灵敏度最高）

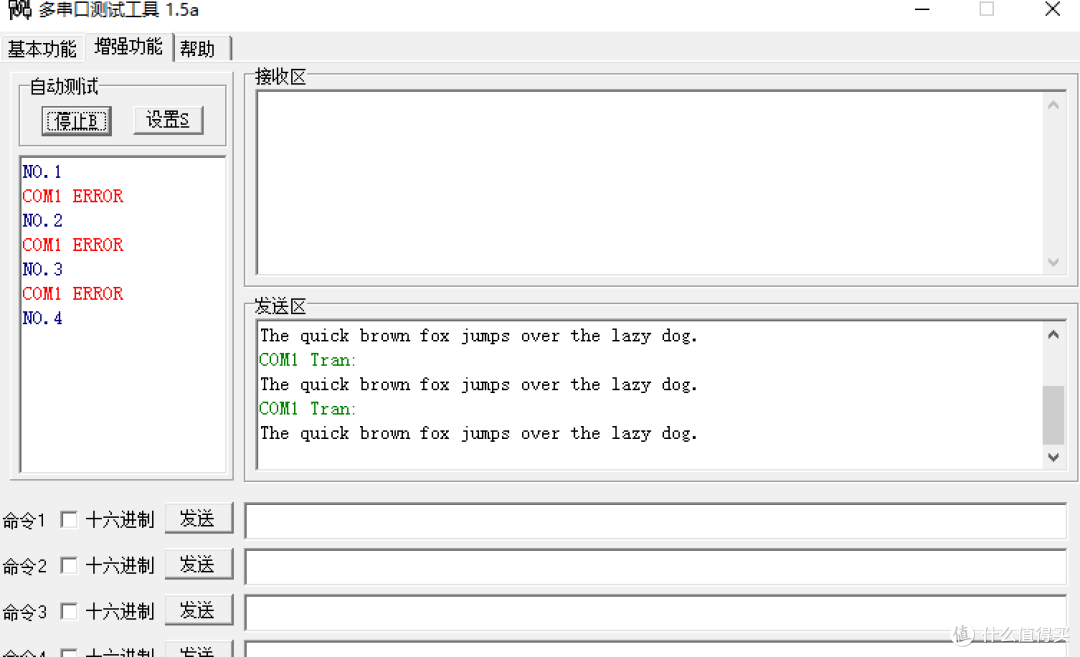

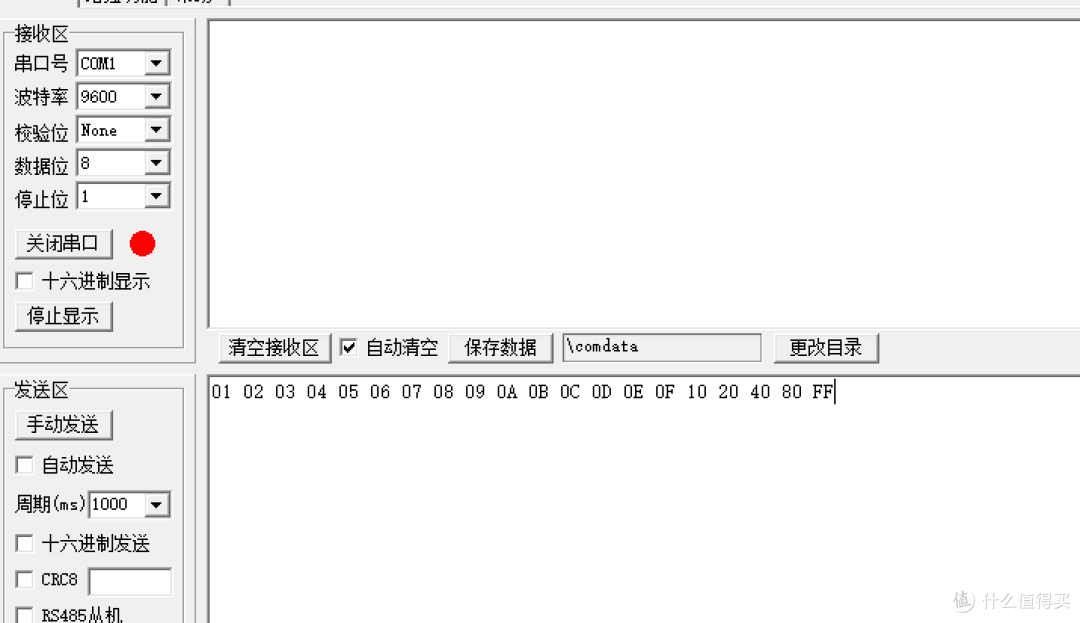

发送 HEX：01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 20 40 80 FF
优势：覆盖高低电平、换行、特殊控制码，能轻松测出串口芯片漏电、个别位通讯异常，适合严谨硬件检测。

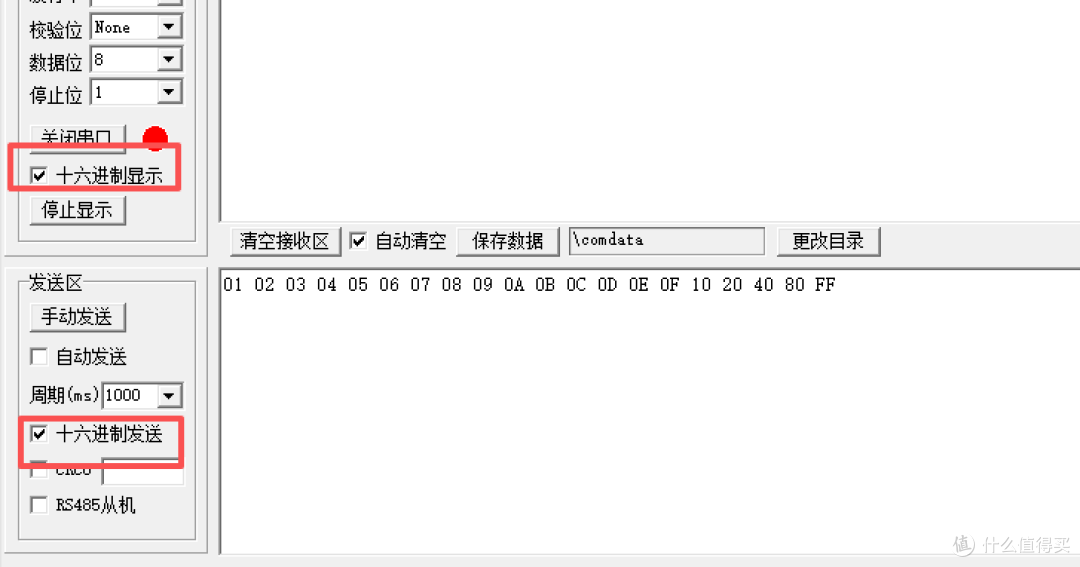

操作：软件勾选【十六进制发送】、【十六进制显示】，发送后核对接收区数据完全一致。
方案 2｜连续递增字符（文本模式简易测试，新手友好）

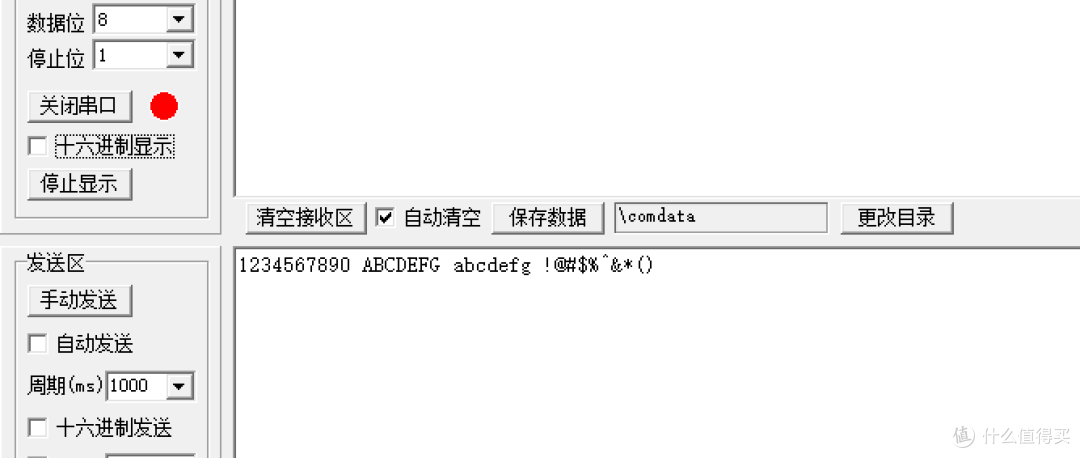

文本发送：1234567890 ABCDEFG abcdefg !@#$%^&*()
适用场景：快速粗略筛查，不需要切换十六进制模式，日常快速巡检够用。
缺点：无法检测部分底层电平异常，适合初步排查。
方案 3｜循环标准测试字符串（长期自动循环测试）

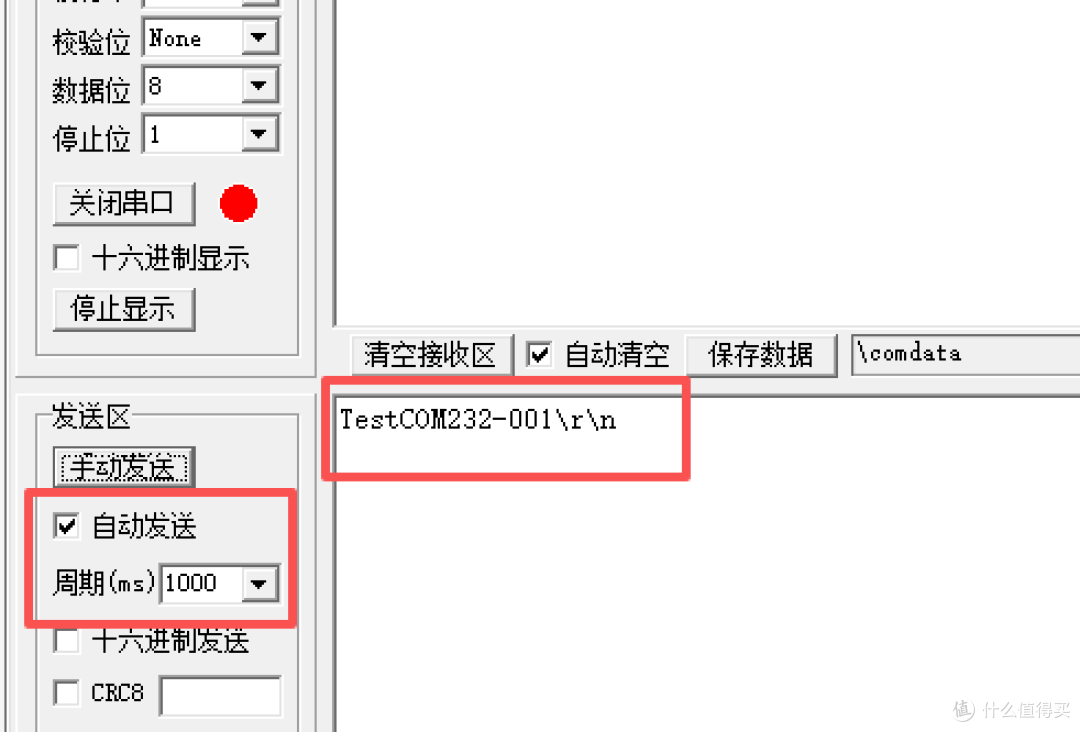

文本发送：TestCOM232-001rn
勾选软件【自动发送】周期 500~1000ms，长时间稳定性拷机。
适合测试工控机长时间运行会不会出现串口丢包、断线。
📝标准测试操作步骤（直接照做）
将短路环插入待测 RS232 COM 口；
打开多串口测试工具，选择对应串口号；
参数统一设置：波特率 9600，数据位 8，停止位 1，校验 None（绝大多数工控设备通用参数）；
小贴士：如果设备是其他波特率，对应修改参数再复测！
粘贴上面推荐的测试内容，点击手动发送；
结果判断
✅正常：接收区完整收到一模一样的数据，无乱码、无缺失
❌故障：收不到数据 / 出现问号、乱码、数据残缺
代表串口芯片、DB9 接头、USB 转串口模块存在损坏。
💡适用人群与场景
工控一体机、工业主板维修人员，快速检测板载 COM 口好坏；
USB 转 RS232 转换器质检，区分是转换器坏还是后端设备故障；
自助终端、闸机、PLC、考勤设备调试，排查通讯失败源头；
工作室批量检修设备，不用携带两台电脑交叉对测串口。
✨产品优势
公头、母头、带指示灯多种款式可选，搭配配套串口调试软件，到手直接开工。
外出维修放工具包里不占地方，现场快速定位串口通讯故障，大幅提升检修效率。
