为什么射频要用 S 参数？ 4 个参数 S11/S21/S22/S12 通俗解读

一、为什么需要S参数？

在高速电路和射频设计中，我们常用阻抗（Z）、导纳（Y）描述电路特性。但当频率升高到GHz级别时，电压电流的测量变得困难——探头引入的寄生参数会严重干扰结果。

S参数（散射参数，Scattering Parameters）应运而生。它不需要直接测量端口电压电流，而是测量入射波与反射波的功率关系，完美适配微波网络分析。

二、S参数的核心思想

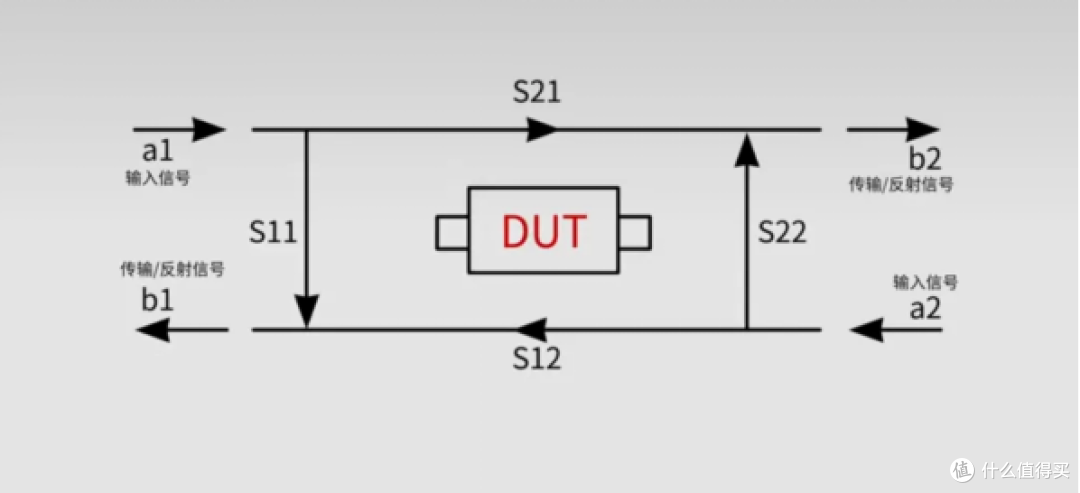

想象一个双端口网络（如滤波器、传输线、放大器）：

 S参数描述的就是 b与a之间的线性关系

三、四个S参数逐个拆解

1. S₁₁ —— 输入反射系数（Return Loss）

含义：端口2接匹配负载时，端口1的反射波与入射波之比。

物理意义：有多少信号被"弹回来"了。

 S₁₁越小（越负），匹配越好。高速连接器、PCB走线设计中，S₁₁ <-10dB是基本要求。

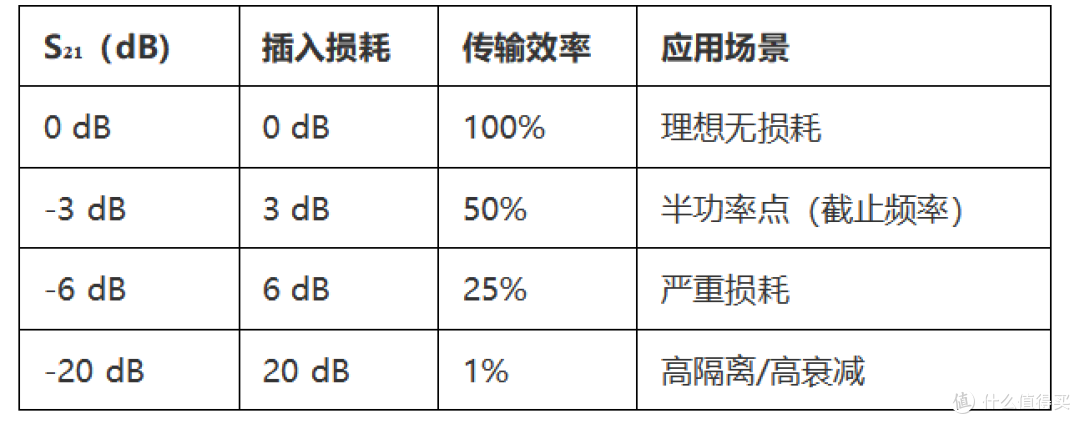

 2. S₂₁ —— 正向传输系数（Insertion Loss）

 含义：端口2接匹配负载时，信号从端口1传到端口2的比例。

 物理意义：信号"穿过去"了多少。

S₂₁越接近0 dB越好。但高频下必然衰减，设计目标是控制衰减斜率。

3. S₂₂ —— 输出反射系数

含义：端口1接匹配负载时，端口2的反射系数。

与S₁₁的关系：如果网络对称（如均匀传输线），则 S₂₂ = S₁₁。

4. S₁₂ —— 反向传输系数（隔离度）

含义：信号从端口2反向传到端口1的比例。

物理意义：系统的反向隔离能力。

四、看懂S参数矩阵

简写口诀

Sij：j端口入射，i端口出波；无源互易：S12=S21

五、S参数与高速信号完整性

在现代高速设计中（PCIe 5.0/6.0、DDR5、112G SerDes），S参数是链路仿真的基石：

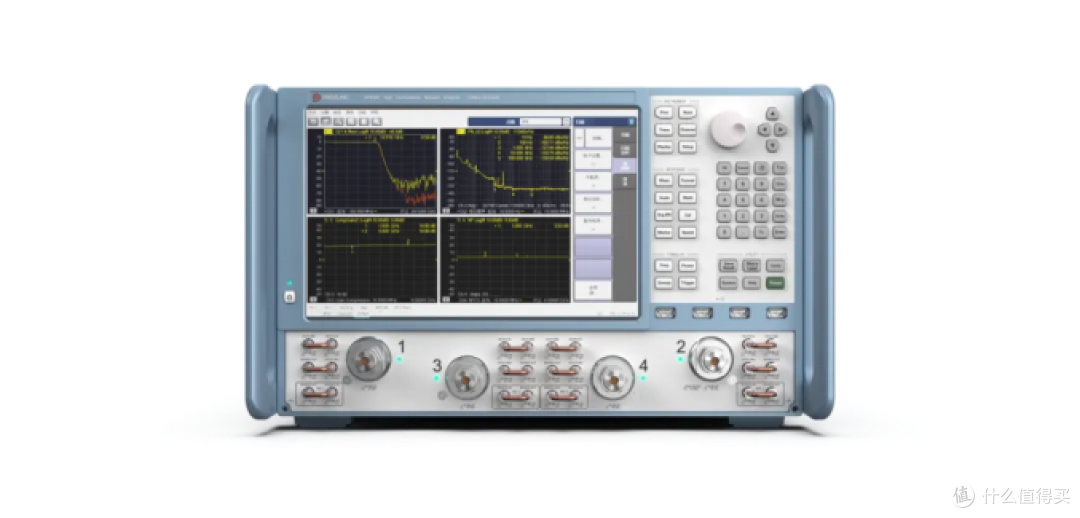

典型流程：VNA测量S参数 → 导入仿真工具（ADS、HFSS、SIwave）→ 眼图/BER预测 → 优化设计。

 六、总结

记忆口诀："11进，22出，21正传，12反传"

S参数是射频与高速数字世界的通用语言。掌握这四个参数，你就迈出了信号完整性分析的第一步。
