琢美 12V 充电器改造

先讲一下改造背景，近年淘了很多的进口的琢美设备，很多也从有线慢慢转向了无线。110V有线设备改220V比较复杂，动工起来需要很多的设备，包括费用。

但是无线的就相对简单，主要就是充电器。最新的BluePrinter系列则基本是使用12V的电池，电池这个其实使用起来没任何取得区别，这个不会说美国的12V和中国的12V会有很大差距，唯一的区别就是充电器，充电器则是有区分220V和110V的。

其实客观讲，从设备制造商来说，他们的设计上区分110V，220V，110V/220V自适应的，电路上可能只有细微差别。批量采购价格上那一点点的费用其实并不明显。

所以，其实有时候你拿到一个110V的充电器，并不是说不能用。大概有30~40%的概率是他们拿110V/220V自适应的标成110V售卖。因为我自己实际尝试过，110V直插不boom的。

但是如果boom了呢？下面这个就是插上以后Boom了的。我们来看下怎么处理。

琢美原厂的12V充电器，分为稳压部分和底座部分。

琢美原厂的充电器

稳压部分型号是GAL12V-20，已经是越南产的了。

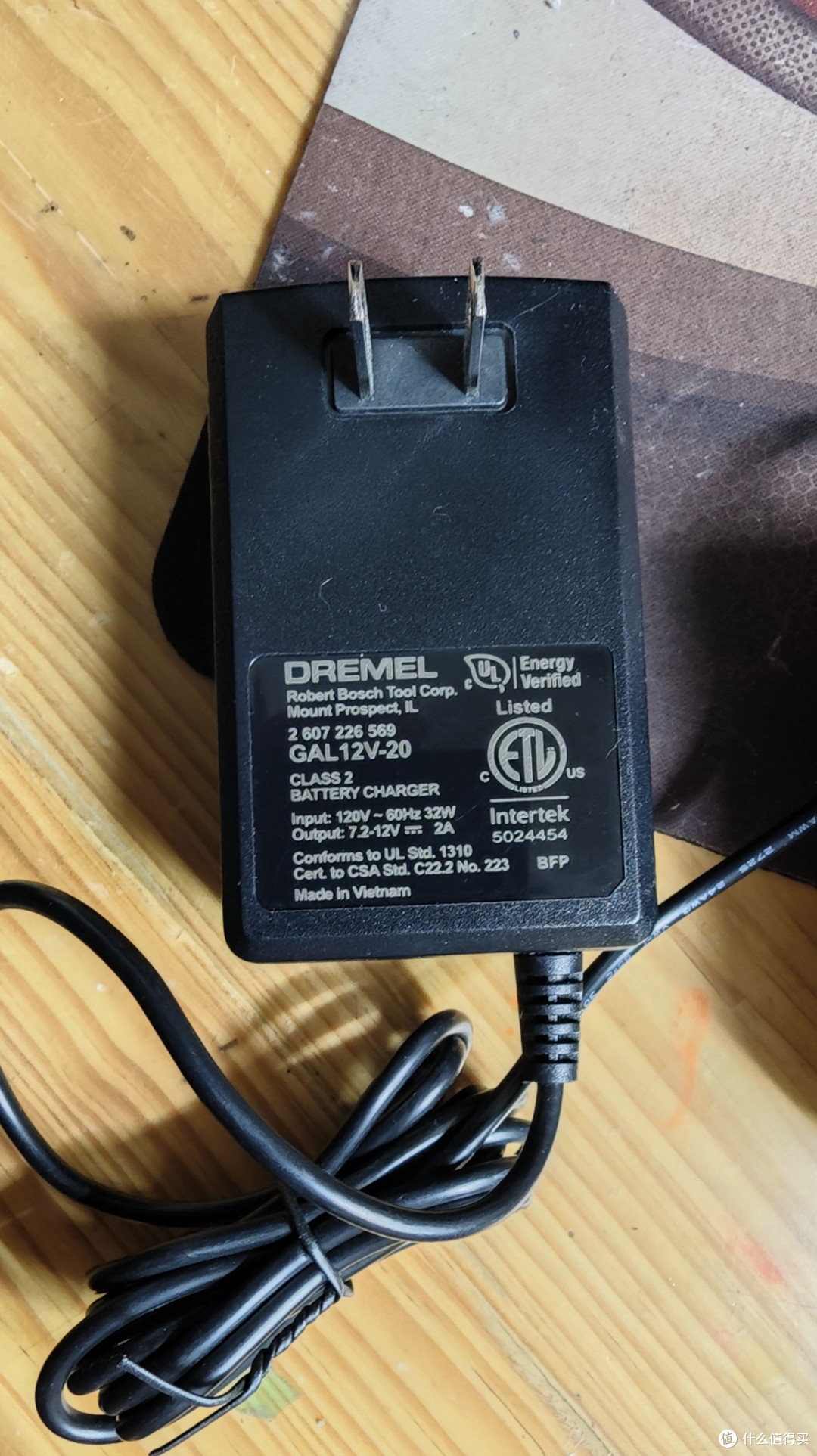

稳压部分

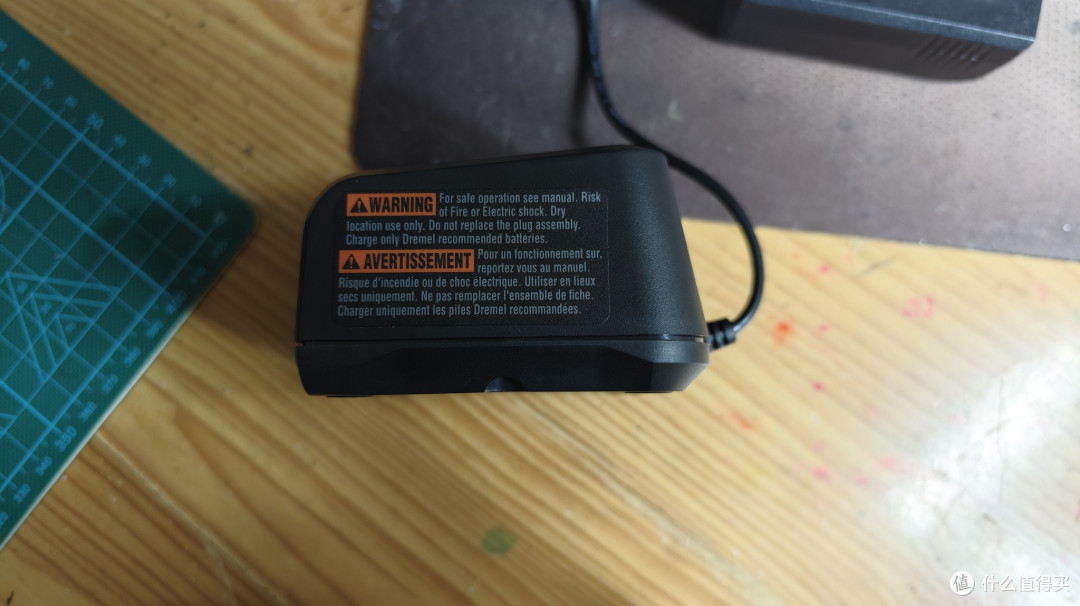

底座上的各种警示标识

充电底座

底座出厂日期，24年7月。后面就比较简单，把底座的两个螺丝卸掉，就拆开底座。

充电底座的底部

拿出来看到就一块电路板。简单得很。

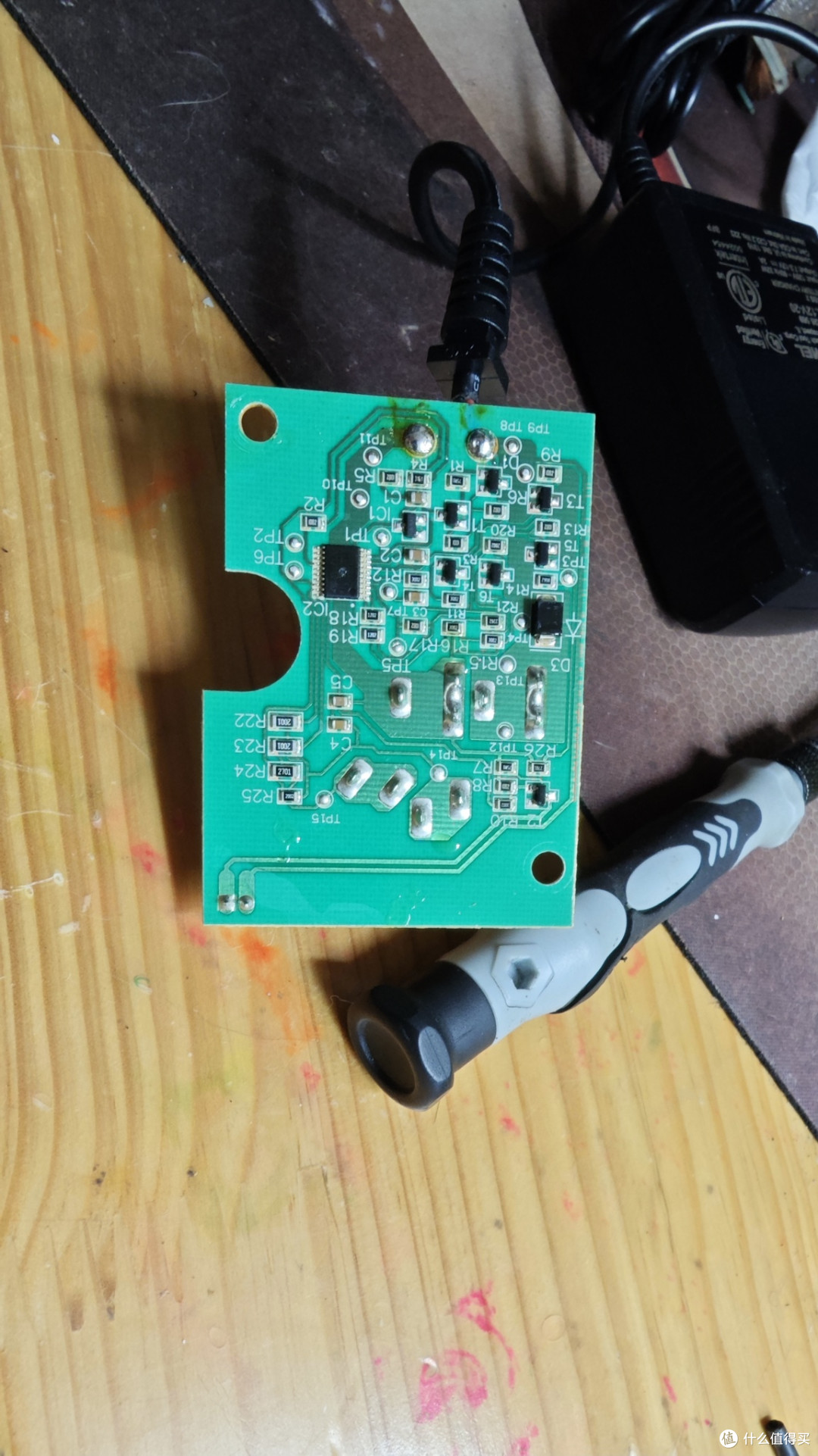

底座里的电路板

电路板的正面。只有四个接触脚。和稳压部门的电源线链接就很清晰，红线正极，黑线负极。

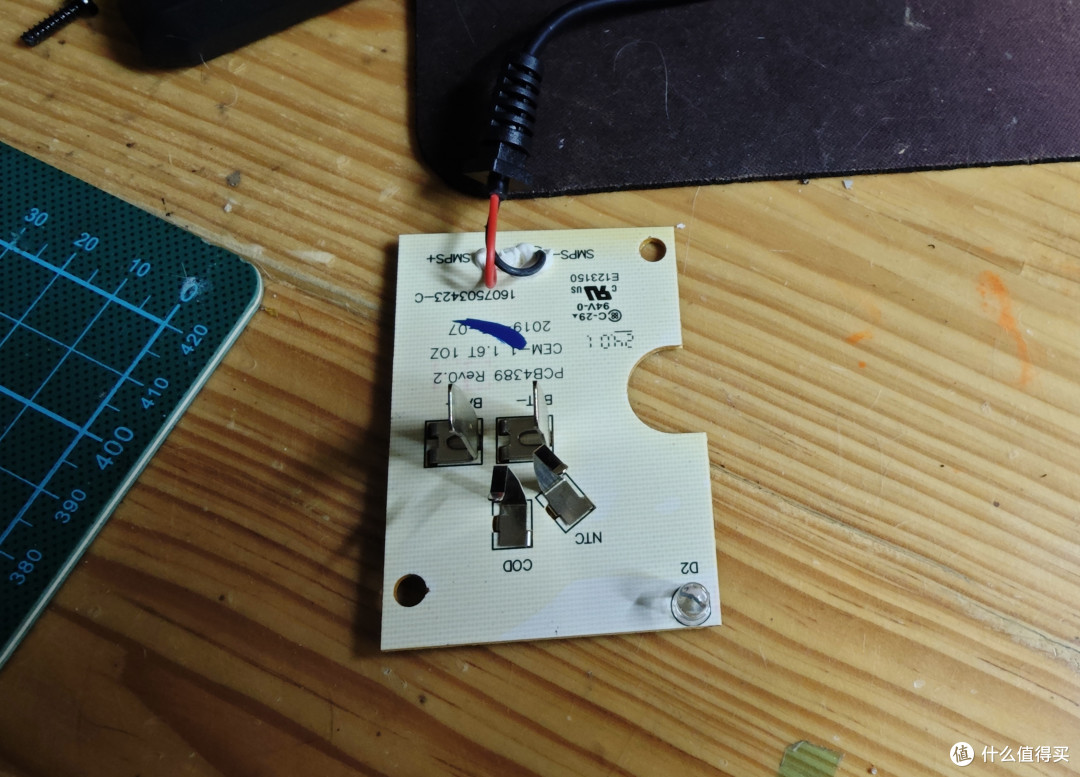

底座里的电路板另一面

剩下的步骤就比较简单了，去买一个DC 5.5的母头，带线的那种。
把原来电路板上的704胶清理掉，电烙铁解焊把线抽出来。再把DC母头的线按照正负极再焊回去。我这里用了高温热胶固定线头。 然后如果要使用原来的线柄，就要使用钻头慢慢把原来的线从孔里面清理掉。先用小的，慢慢扩大，知道线可以插入那个孔。我最大用的是3.5MM的钻头开的。

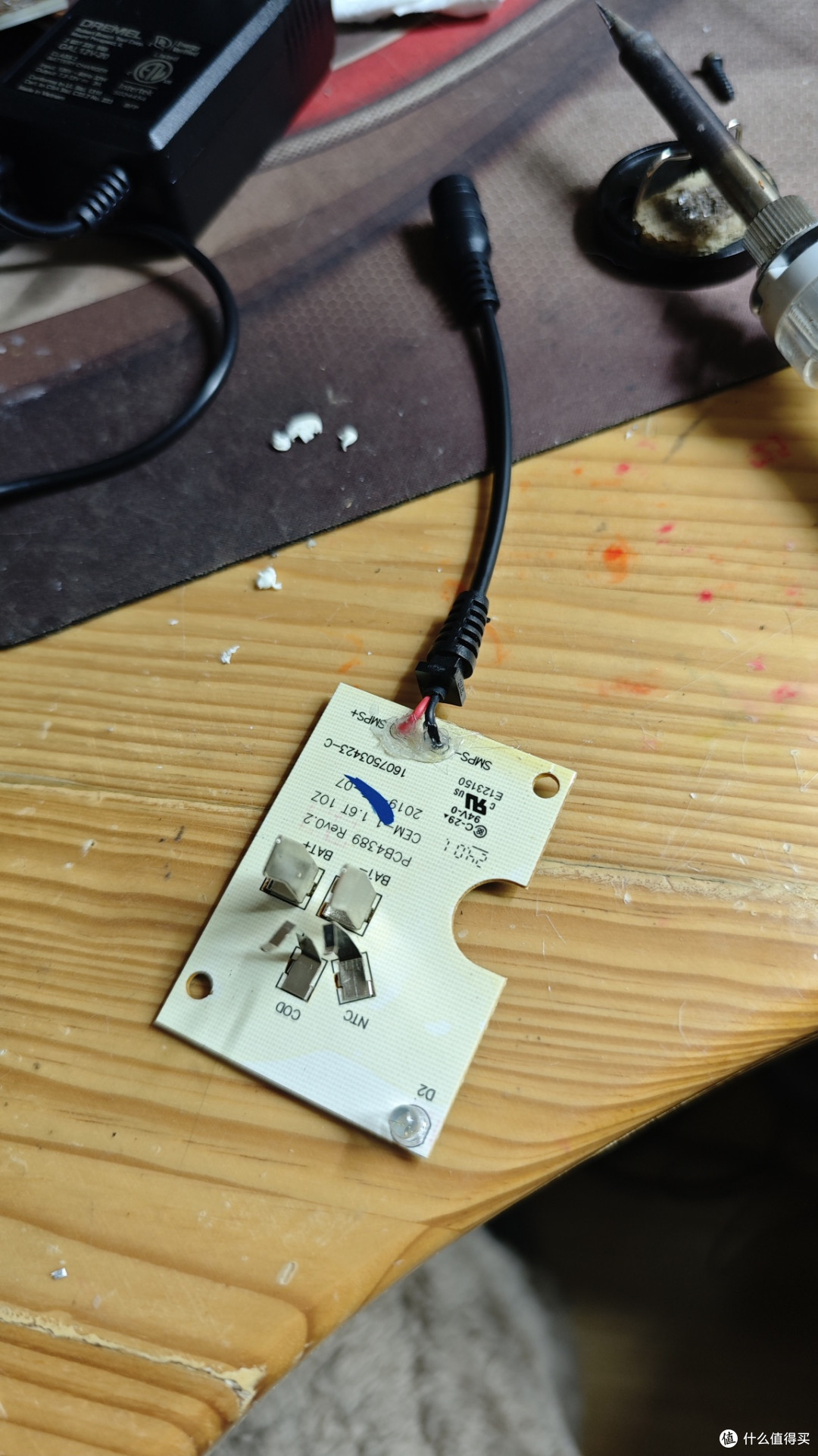

重新焊好DC母头的电路板

被卸下来的原厂的稳压器。

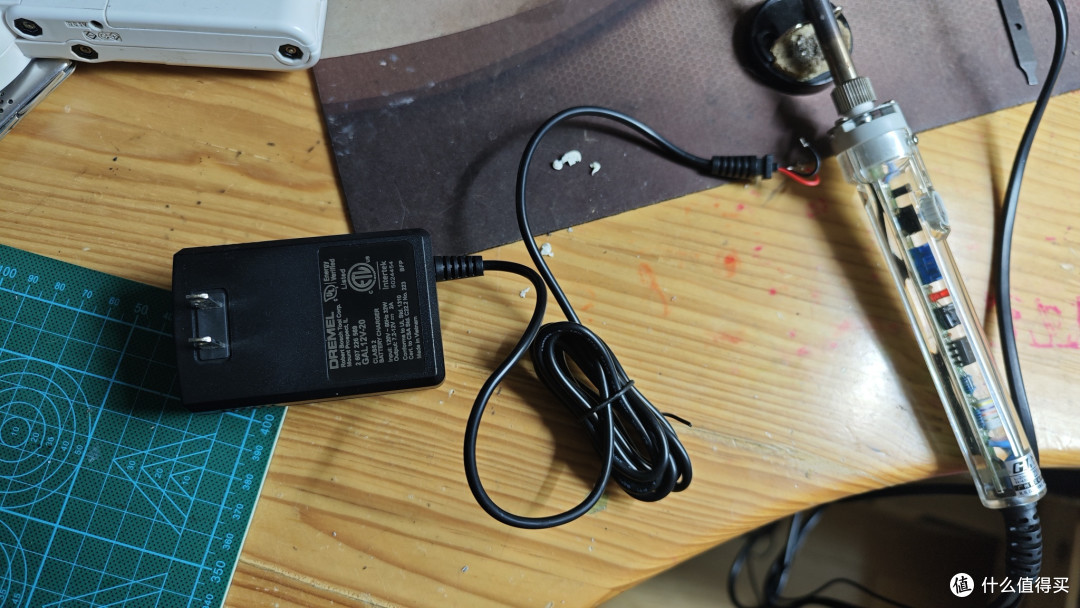

被卸下来的稳压器。带着长长的线

这个时候整套充电器就变成了两部分，只有带DC母座的底座部分。

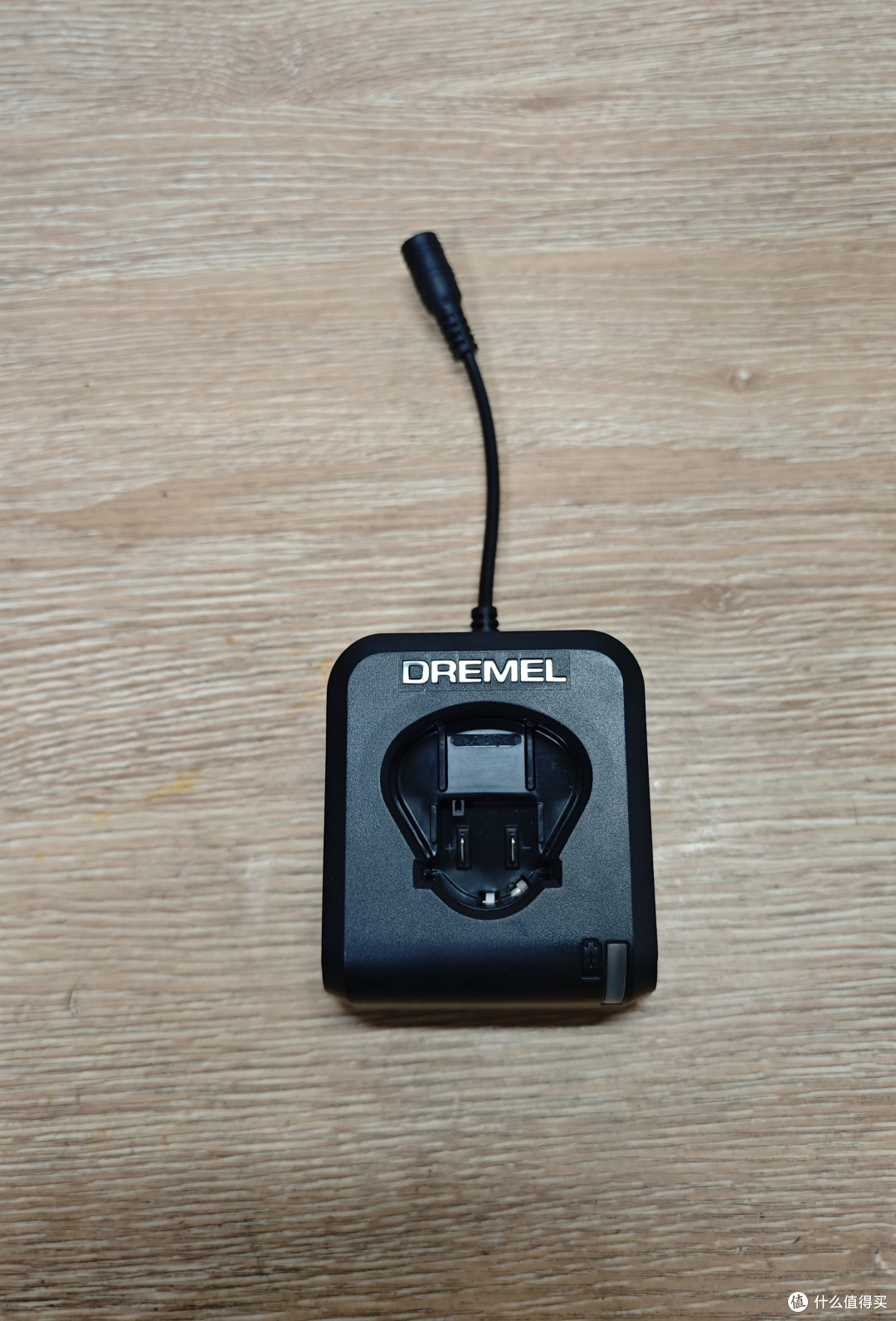

重新组装好的充电底座

这时候就比较简单了，去网上买一个12.6V的充电器。记得选DC 5.5接口的。这个还是个自适应的110V/220V充电器

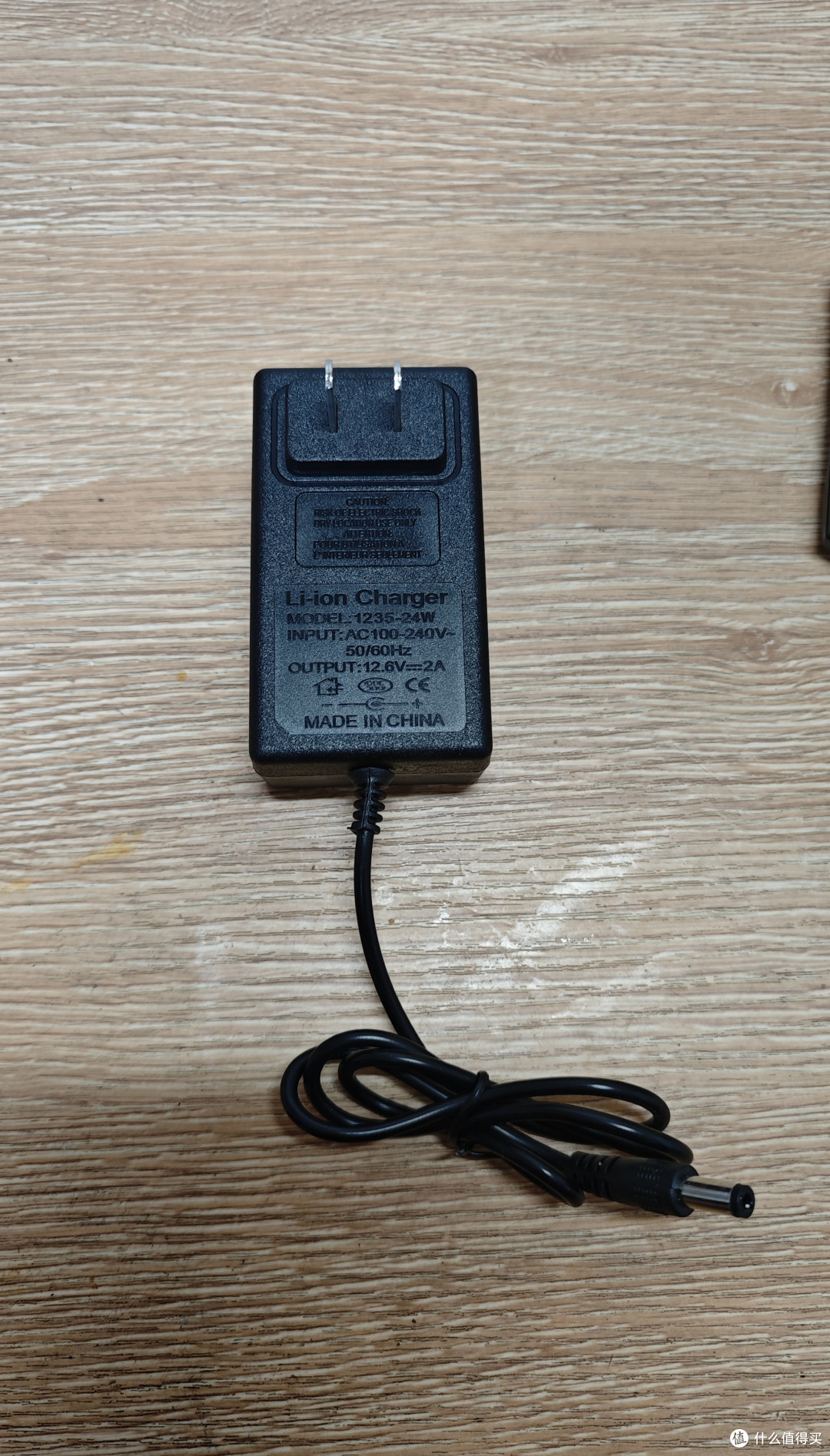

购买的12V电池充电器

接上稳压以后，这个110V的充电器就能完美适配国内的220V电压了。下面是实际充电的效果。

实际充电效果还是OK的

最后科普一下，博世/琢美的12V电池，是由3节18650电池串联组装而成。因此最高电压是4.2V x 3 = 12.6V，购买的充电器上也是显示12.6V，但是实际用万用表测试，输出电压是13.6~13.8V左右，因为如果没有压差，电池是充不进去的。
