开箱一把古老的胶碗键盘

前言

某日在海鲜市场闲逛，发现一个卖家挂出来一把Packard Bell的老键盘，型号5131C。查了一下，这把键盘棣属于BTC 51系列，是BTC dome with slider （带有滑竿的的BTC胶碗）结构的，老外对它手感的评价都很不错。鉴于价格不贵，而且从卖家的实拍图感觉成色还可以，就拍下来当玩具玩一下。

开箱测试

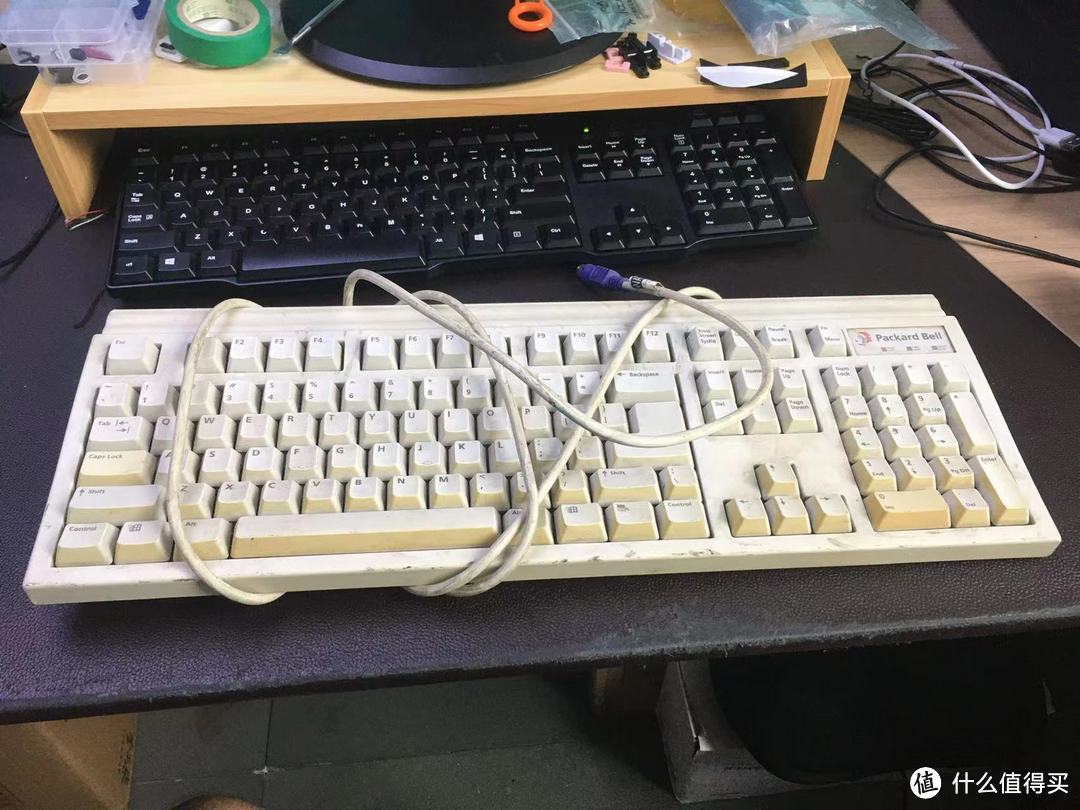

等了2天快递就到了。虽然比较脏，但是整体成色还可以。线是PS2插口的，现在的电脑大部分都还能接上。键盘是104+1的大回车欧式布局，除了反斜杠在右shift右边比较奇葩之外，其他跟现代的键盘布局都差不多。

想先测试一下这个键盘是否能工作。用湿布简单的把表面的灰尘擦了擦，就准备上机测试了。这个键盘的线是真不错，又粗又长。只是作为一个老键盘，没有做成弹簧线有点可惜。卡尺量了一下，线径足有5mm，这粗度可以秒杀一众的现代键盘了。长度没有细量，但是拉直了比我双臂展开还要长，估计有2.1米左右

PS2接口不好的一点，是不能热插拔。得先把电脑关了，插上键盘，再开机。键盘线靠近ps2接口的地方也有特别提示，需要关闭电脑才可以安装键盘。

测试过程很顺利，一开机，就可以看到Num灯亮了。然后用网页上的键盘按键测试软件，也是全触发，没有一点问题。既然没什么问题可以用，就对它做个深度清洁，顺便探究一下这把老古董的内部结构。

拆解翻新

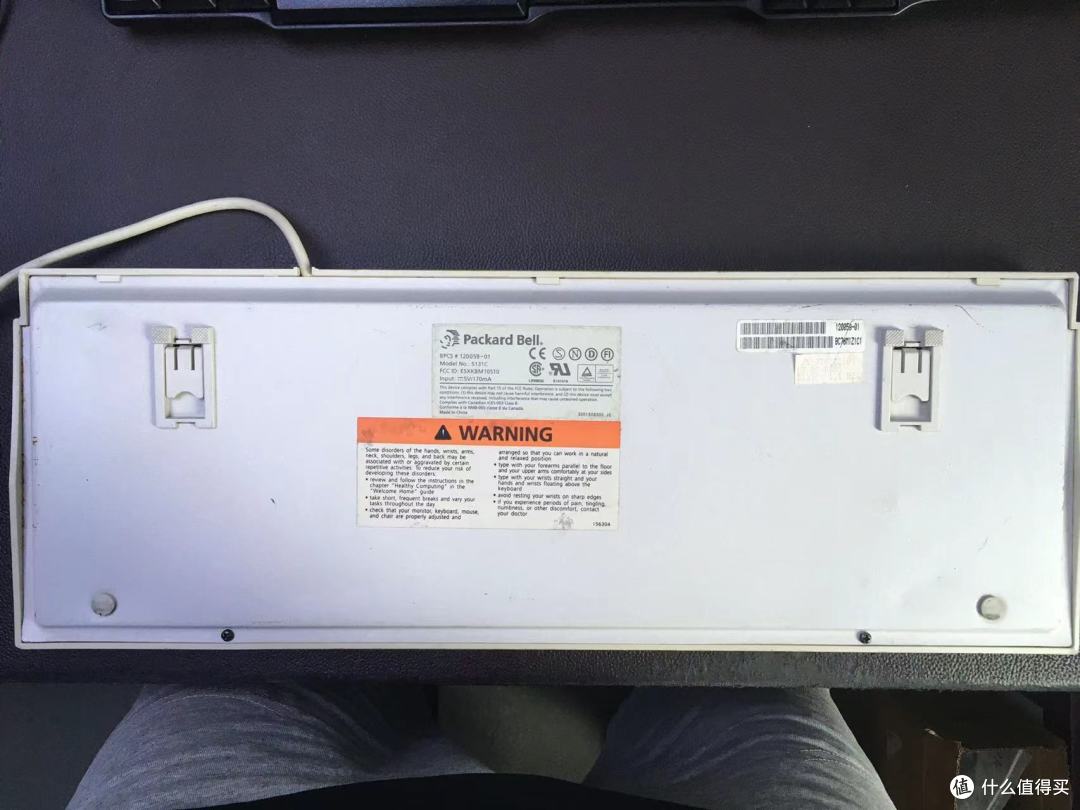

这个键盘的底部是一块钢板，钢板的上部有两个脚撑可以打开调节键盘的高度。而钢板的下部也有两个橡胶垫，用来保护键盘在放置过程中磕碰到。

标明是Made in China的。

要拆开键盘也非常的简单，只要卸下钢板下部的两颗螺丝，整块钢板就可以挪开。拿开钢板，就可以看到pcb的背面。这个pcb的背面非常的简单，有个5P的插座用于连接ps2数据线，有一个主控芯片，零星几个电阻、二极管之类的直插元器件，以及几根金属导线。整块pcb通过十几个螺丝跟键盘的上壳固定在一起。

继续拆开pcb上面的十几颗螺丝，就可以将pcb与其他部分分离。可以看到，pcb的上面，有很多的小胶碗。小数字键盘区、编辑键区、Fn区和除了最下面一行的主按键区都是一整张的胶碗，而主按键区最下面一行的Ctrl、alt、空格几个都是每个按键一块单独的胶碗。

有意思的是，这些胶碗还分成了三种颜色。主按键区除了最下面一行，都是偏乳白色的。其余按键除空格，都是透明色。空格是透明绿色的。可能不同颜色的胶碗，代表着不同的反弹力量？

观察一下pcb。上面有个丝印9735，难道代表着是97年第35周生产的？感觉应该是差不多这个年份出的产品，首先这个键盘有win按键，肯定是win95面世后出来的产品。而且键盘也没有usb接口，usb接口是2000年之后开始流行的。而且2000年之后，薄膜键盘占据了绝对的王者地位，其他类型的键盘基本消失殆尽。

这是一块单层的pcb，在单层上面布键盘这么复杂的走线，一旦有两组线交叉了，只能把一组通过“飞线”连起来。这就是前面看到pcb背面有一些金属线焊在上面的原因。现代pcb已经有多层印刷技术来解决走线冲突问题，因此现在的键盘也就很少有在pcb上面直接焊金属线了。

观察了键帽、滑杆、胶碗、pcb等，可以很容易了解到按键的触发原理。按下按键后，通过滑杆压迫橡胶碗，使得橡胶碗底部的黑色导电橡胶接触pcb，pcb上面的行与列信号线被短接，完成触发。这种按键触发结构，至今还大量应用在遥控器上面，但在电脑键盘方面早就没有使用了。

键盘的pcb、胶碗部分都很干净，基本没有什么灰尘，一些边边角角的地方用湿布擦擦就行了。而键盘上部的键帽及上盖则是非常的脏，需要深度清洁。大部分键帽都可以通过机械键盘的拔帽器来拔。不过键帽与滑杆之间也结合得太紧了，需要非常用力才能拔出。拔完整个键盘，我手指都快被拔帽器给勒断了！

根据资料，键帽是激光雕刻的ABS键帽。键帽表面有明显的粗糙颗粒感，有一定防滑效果。表面的字体经过几十年也基本没有磨损。不过键帽内壁厚度一般。键帽跟现在mx轴的键帽一样，都是十字形的帽子，可以安装在mx轴上面。

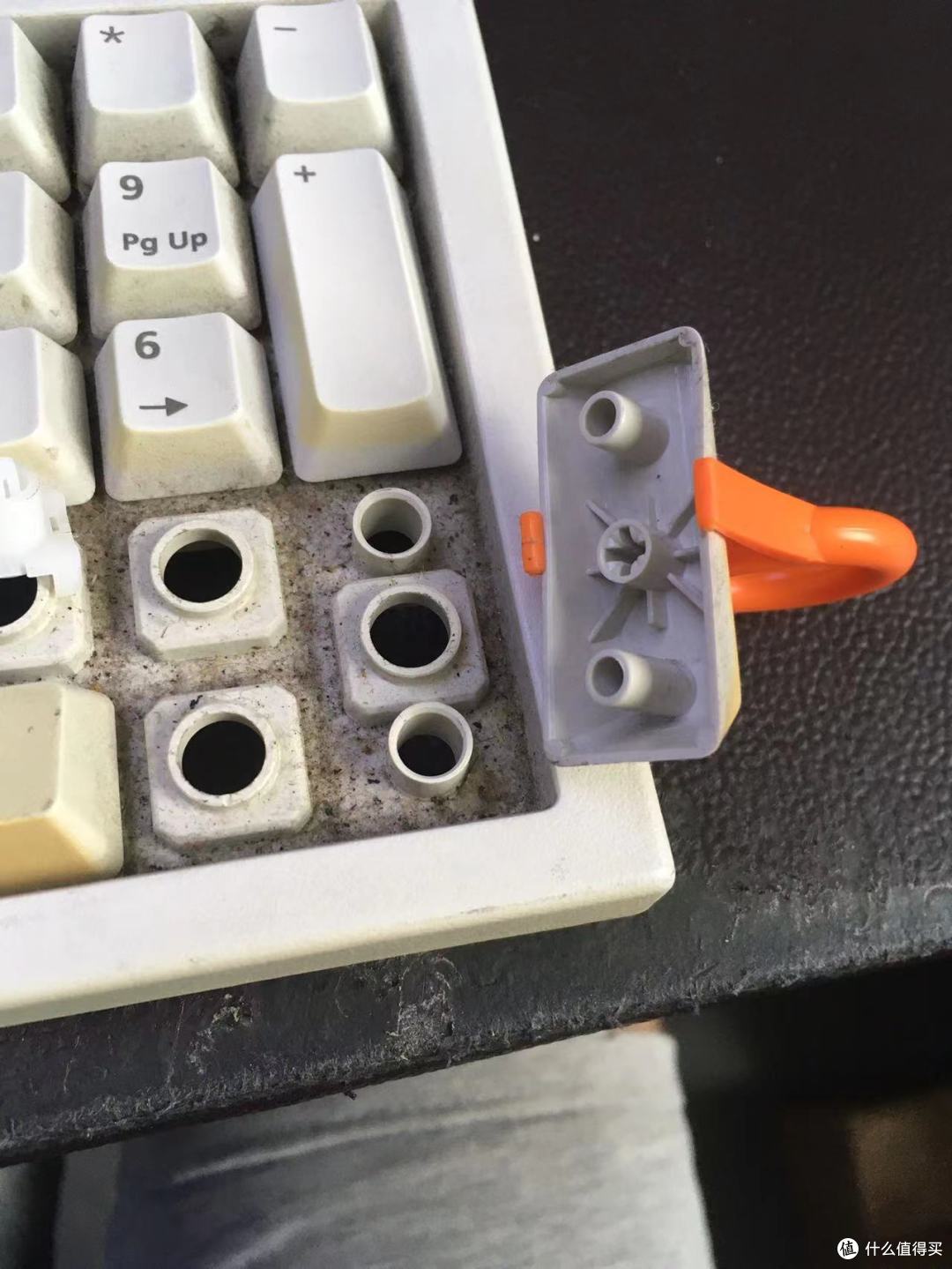

不过大键的安装方式跟现代键盘不太一样，既不是平衡杆，也不是卫星轴。大部分按键都是通过两个额外的滑杆插到键盘的井筒内来保持稳定的。而空格键，除了有滑杆平衡外，也用了简易的平衡杆。

键盘是通过不同的键帽高度，来实现整个键盘的人体工学的。键帽的高度，接近原厂高度。

为了彻底地洗干净键帽，出动了超声波清洗机。由于键帽的污垢主要是灰尘，用超声波洗一下，再用湿布一擦就很干净了。

而键盘的上盖，则拿到水龙头下面，一边冲，一边用刷子刷，也很容易清洗干净。只有部分的黑色划痕，需要用牙膏加纳米海绵仔细擦才能擦除掉。

剩下的一个小问题，是大部分键帽都发黄了。而且有意思的是，发黄的键帽一般都是2个面发黄，面向左和面向下的一面，正面基本不黄。看了网上的一些文章和视频，别人一般都会用双氧水+uv灯照射来漂白。奈何我两样都没有，于是尝试用84消毒液来取代双氧水进行漂白。但是不知道是因为我的84放久了，还是84用来漂白塑料本身就不行，泡了快一个礼拜也没啥效果。双氧水又价格太贵了，买一瓶来泡键帽，花费都比得上这个键盘了。后来看B站，知道有一种染发用的双氧乳，可以取代双氧水来进行塑料漂白。这种双氧乳价格比较便宜，5块钱包邮就可以买到120ml的了，而且浓度还是12%的，漂白效果远比3%浓度双氧水效果好，于是果断的下单买了一瓶。

漂白的方法也很简单，给键帽发黄的一面均匀的涂抹上双氧乳，然后密封在密封袋之中，放在大太阳之下暴晒。效果还是很明显的！不过可能是因为部分键帽实在太黄了，而且漂白的键帽太多，晒太阳晒得不是很均匀，一次漂白中还是有部分键帽效果不是很明显。后面又反复的涂抹双氧乳继续暴晒，陆陆续续也搞了1个多礼拜，才把所有的键帽给漂白了

总结

这把Packard Bell 5131C还是一把挺不错的键盘来的。胶碗弹性很好，按键回弹迅速。按键在触底的时候，会类似某些静音轴有橡胶的缓冲，使得按下时具有一定消音的效果，但又不会让人觉得很肉。这个键盘现代的104按键都有，不会像其他101键古老键盘一样由于缺少win键而造成不适应。而且具有兼容mx的键帽，小按键很容易找到可更换的键帽。

当然，这个键盘也有一些缺点。首先，它的反斜杠位于右shift的右边，这种布局方式比较奇葩，导致想按右shift的时候经常会按错。而且，空格以外的大键仅以辅助滑竿进行稳定，稳定性不如平衡杆或者卫星轴。还有一点，键帽实在是太难拔，导致想做清洁会更为费劲。
