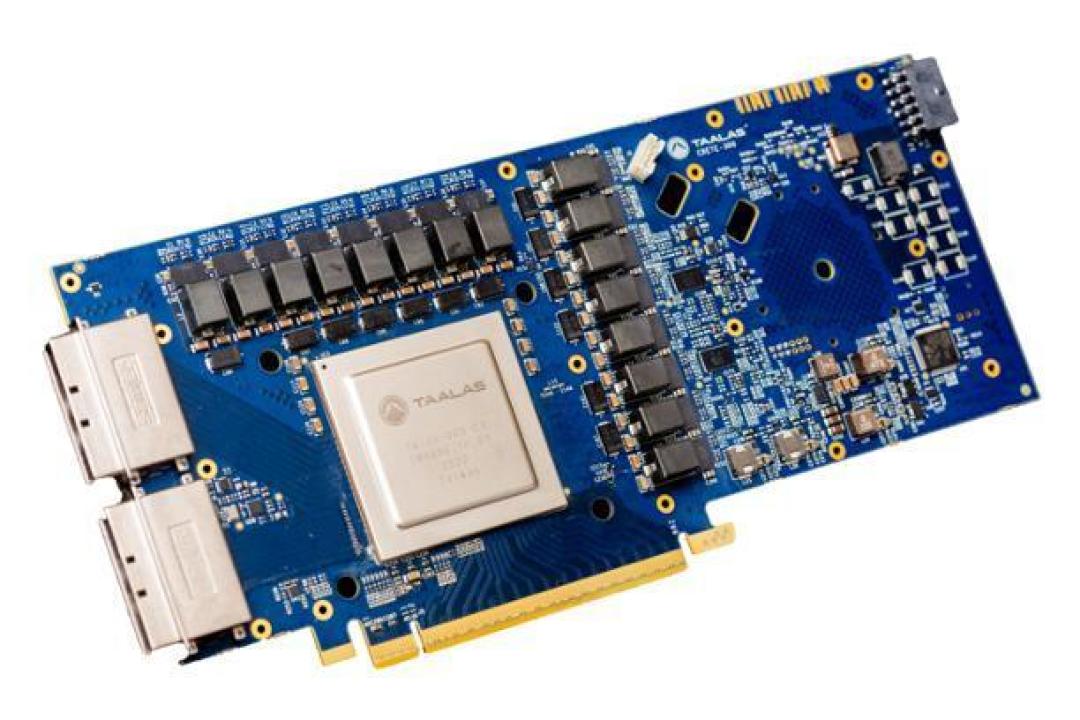

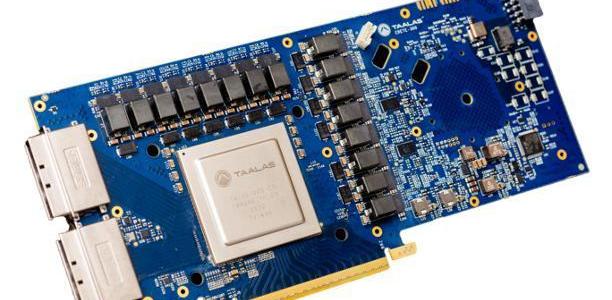

近日，一家仅有24名成员的初创公司Taalas发布了一款名为HC1的AI推理芯片，因其宣称的每秒高达17000个token的惊人处理速度而引发了市场的广泛关注。这一事件不仅展示了技术上的突破，更可能预示着AI芯片市场未来发展方向的一次重要分野。
Taalas公司由多位曾在AMD、英伟达等芯片巨头任职的前高管创立，其核心人物Ljubiša Bajić更是知名AI芯片公司Tenstorrent的创始人。与当前由英伟达主导的通用GPU路线不同，Taalas选择了一条极为激进的专用化技术路径。其核心理念是“芯片即模型”，即不再将AI模型作为软件加载到内存中运行，而是通过类似结构化ASIC（专用集成电路）的技术，将模型的参数权重直接“固化”或“刻录”在硅片上。

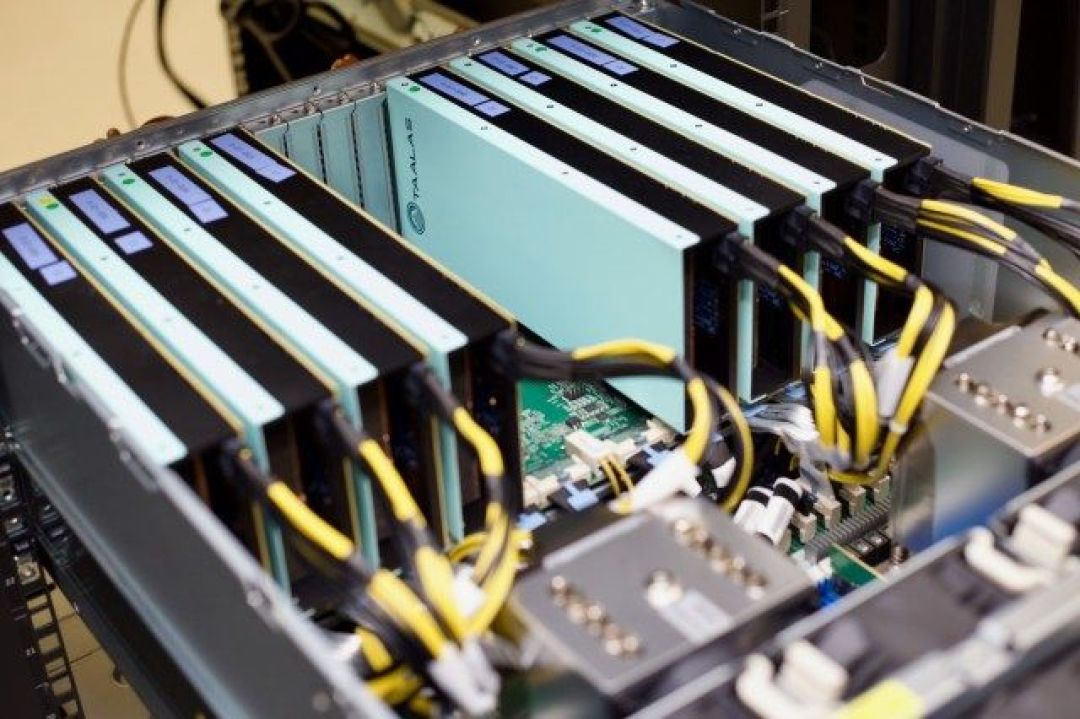

这种设计的直接优势是突破了困扰传统芯片架构的“内存墙”瓶颈。在通用GPU中，大量的功耗和时间消耗在计算单元与高带宽内存（HBM）之间的数据搬运上。而Taalas的HC1芯片通过将模型权重与计算逻辑集成为一体，彻底省去了外部高带宽内存和复杂的数据传输过程。根据该公司公布的数据，这种存算一体的设计使得HC1在运行Llama 3.1 8B模型时，其推理速度远超包括英伟达B200在内的业界主流产品，同时功耗和成本也据称大幅降低。由于无需昂贵的HBM和复杂的液冷系统，一个装配10颗HC1芯片的服务器功耗仅为2.5kW，可采用常规风冷部署。
此外，这种高度专用化的设计也极大地降低了芯片的设计复杂性。传统通用GPU需要兼顾成千上万种模型和算子，工程极其浩大。而当目标仅为运行一个固定模型时，设计流程被简化为一条专用流水线，使得一个仅有24人的小团队也能在较短周期内完成一颗先进制程芯片的研发。Taalas声称，通过仅修改少数几层掩模，便可在两个月内完成对一个新模型的芯片定制，这为专用芯片的快速迭代提供了可能。
然而，这种极致的效率是以牺牲灵活性为代价的。HC1芯片一旦制造完成，其功能就被锁定，只能运行Llama 3.1 8B这一个特定模型。如果模型更新换代，这块芯片理论上将变得过时。这是该技术路线面临的最大风险和争议点，也是为何主流厂商普遍坚持通用芯片路线的原因。此外，为了追求极致速度，HC1采用了激进的数据量化方式，这在一定程度上影响了模型的推理精度和能力，例如在处理简单的数学计算时表现不佳。
尽管存在明显局限，Taalas的出现仍然对AI芯片市场带来了深远的影响。它揭示了AI算力市场走向分化的可能性：
它为推理场景提供了新的成本和效率优化方向。在AI研发和训练阶段，通用GPU的灵活性无可替代。但在大规模部署阶段，许多应用场景运行的是稳定且成熟的特定模型，此时成本和能效成为首要考量。对于这些垂直领域，如智能客服、语音助手等，Taalas这种“一次性”的专用芯片可能极具吸引力。当一个模型的应用规模足够大，通过专用芯片节省的推理成本足以覆盖其研发和制造成本时，这条路径在商业上便具备了可行性。
它可能改变AI芯片行业的竞争格局。长期以来，芯片设计被认为是需要庞大团队和巨额资本的“巨头游戏”。Taalas的实践表明，通过聚焦专用化赛道，小团队也能凭借创新的架构设计，在特定领域挑战行业领导者。这为更多初创公司进入AI硬件领域打开了一扇窗，有望催生出更加多元化的市场生态。
Taalas的探索也引发了关于AI技术终局的思考。未来AI算力可能会形成“通用+专用”的混合格局：云端由昂贵、强大的通用GPU负责前沿探索和模型训练；而在边缘侧和海量的垂直应用中，则由无数低成本、高能效的专用芯片负责具体的推理任务。
Taalas及其HC1芯片的问世，与其说是一个意图取代通用GPU的颠覆者，不如说是一个开辟了全新赛道的探索者。它用一种极端的方式，将性能、成本与灵活性之间的取舍摆上台面。虽然其商业模式和技术可扩展性（如支持更大规模模型）仍有待市场验证，但它所代表的专用化趋势，无疑为AI芯片市场未来的发展注入了新的变量，预示着一个更加细分和多元化的算力时代或将到来。
