改造Dell T3610机箱风扇给弱电柜散热

22-07-24

一、戴尔T3610的终结

2016年黄鱼上买的T3610主机,经过6年终于寿终正寝了。参考前作:https://post.smzdm.com/p/a9926dr5/

先是出现显卡在windows里掉驱动,双屏只有一个屏幕显示正常。黑苹果里双屏显示倒是正常,但使用显卡进行视频编码等高负荷任务就会死机。看起来是显卡问题,把显卡、内存换到华南X79主板上又一切正常。又使用一段时间T3610无法开机了,于是确认主板存在问题。

因为Dell T3610工作站的机箱、电源、主板均为定制非标配件,因此剩下的一堆东西很难利用。先试试看把T3610的机箱风扇用在弱电柜散热。

二、弱电柜

其实就是装修时打的壁柜,利用下层作为弱电柜。

改造Dell T3610机箱风扇给弱电柜散热

图中设备有:

1、山特1000VA UPS一台(改了磷酸铁锂电池,参考链接:https://post.smzdm.com/p/a6dp4drn/)

2、两台NAS(QNAP TS-212P(2*3T+USB外置8T)和蜗牛星际(HDD:10T+1T,SSD:240G+128G+64G+32G一共6块硬盘))

3、HP inktank 118墨仓打印机

4、TP-link 1008交换机

5、TP-link 191G路由器

6、还有一个6口USB充电器

7、上面是一个筐子,摆放各种充电设备

后面还有一个8口PDU,还是不够用啊。之前考虑到路由器和USB充电器的工作温度较高,在底部摆了一个带风扇的笔记本散热底座。目前温度较高的是山特UPS和蜗牛星际。

三、戴尔T3610机箱风扇

借两张网上图,比我自己的干净好看

改造Dell T3610机箱风扇给弱电柜散热

改造Dell T3610机箱风扇给弱电柜散热

四、常见风扇接口

普通3Pin风扇:黑红黄(地线、电源、转速信号)

普通PWM 4Pin风扇:黑红黄蓝(地线、电源、转速信号、转速控制)

戴尔PWM 4Pin风扇(杜邦卡口):蓝黑红黄(转速控制、地线、电源、转速信号)

五、改造过程

选用12V输入,3输出的PWM风扇调速器板子,某宝上包邮11.1元

1、用尖锐工具将戴尔PWM4Pin风扇的4个插口逐一从接头中退出。

2、重新按普通PWM4Pin风扇的线序黑红黄蓝装入接头。

3、将接头左边第一个塑料凸起用刀片削平。

4、插入PWM风扇调速板进行速度调试,根据需要调整风速和控制阈值。

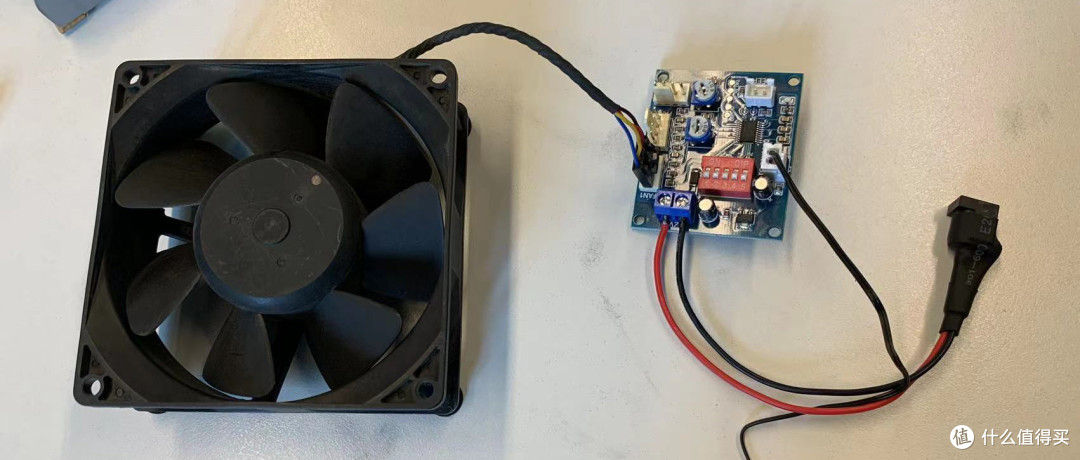

加了一个DC5.5母口,方便给PWM风扇调速板接入12V电源

改造Dell T3610机箱风扇给弱电柜散热

12V电源,戴尔这个机箱风扇最大支持1.5A电流,3个风扇就是4.5A(之前试过这3个暴力风扇全速开启时就像飞机起飞一样)。我先临时找了个2.5A的电源凑合用,后面找到合适的再换。

改造Dell T3610机箱风扇给弱电柜散热

这块板子一共3个PWM接口,其中第1个是纯温控接口,第2、3接口可以在温控的基础上再手动调整。

温控参数如下:

TP1 TP2 加速温度 全速温度
OFF OFF 35℃ 45℃

ON OFF 40℃ 55℃

OFF ON 50℃ 70℃

ON ON 60℃ 90℃

我只用了2、3接口,用一根1分2接口接了2个风扇。

六、安装

使用机箱风扇的好处就是它的外框有螺丝孔可以固定,直接用3根自攻螺丝拧在柜子上就搞定了。控制板也用2根螺丝倒挂着固定了一下。

改造Dell T3610机箱风扇给弱电柜散热

最终整体安装结果如下:

改造Dell T3610机箱风扇给弱电柜散热

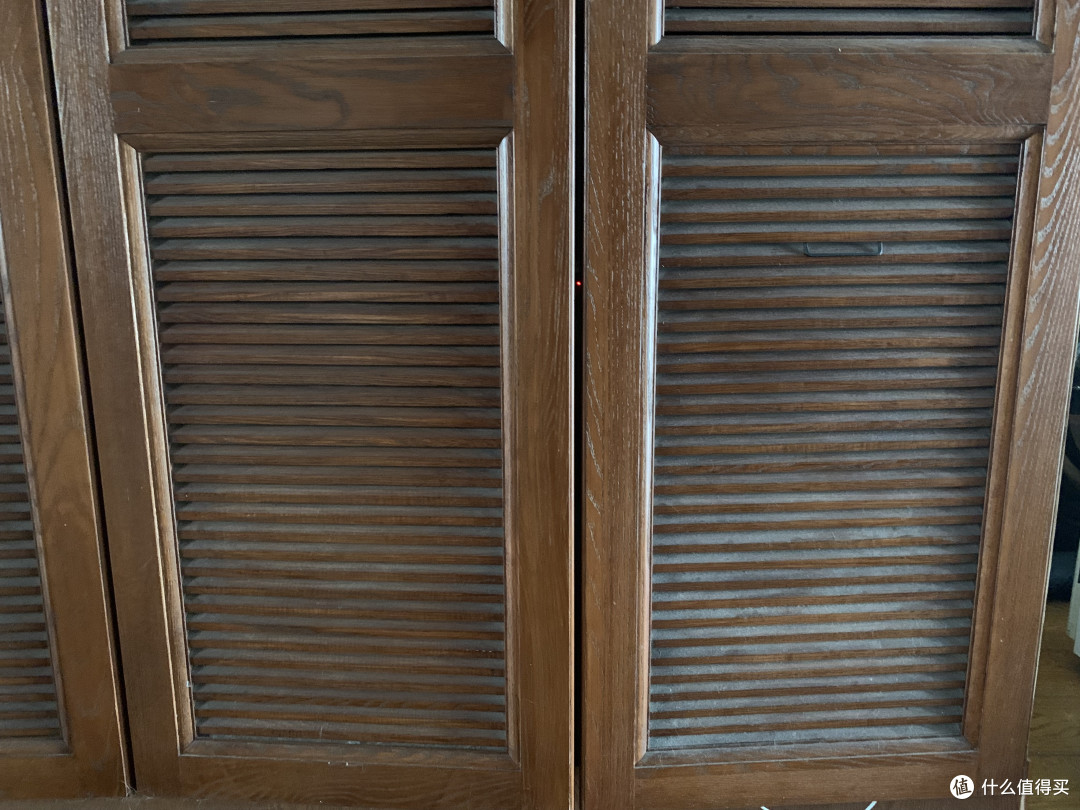

关上门就啥也看不到了,哈哈。

改造Dell T3610机箱风扇给弱电柜散热

七、使用效果

日常使用,开空调的情况下风扇自动降速,几乎无法听到噪音。当前七月份如果不开空调,室内温度很容易超过30度,风扇的转速会明显增加,噪音也明显提升。当然UPS和NAS的温度也得到了较好的控制。

改造Dell T3610机箱风扇给弱电柜散热

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
