实战技嘉D5黑科技超频大赛：浅尝DDR5内存免费性能提升的甜点

通过朋友听说，技嘉正在举办【AORUS Intel D5黑科技超频大赛】，截止时间是9月中旬左右，大奖还是i7-13700K。说起技嘉D5 黑科技，我是有一定发言权的，因为自己主机平台正在使用。作为半业余的玩家，也要打打酱油，顺便跟大家聊一聊什么叫技嘉的D5黑科技？

▲活动的海报

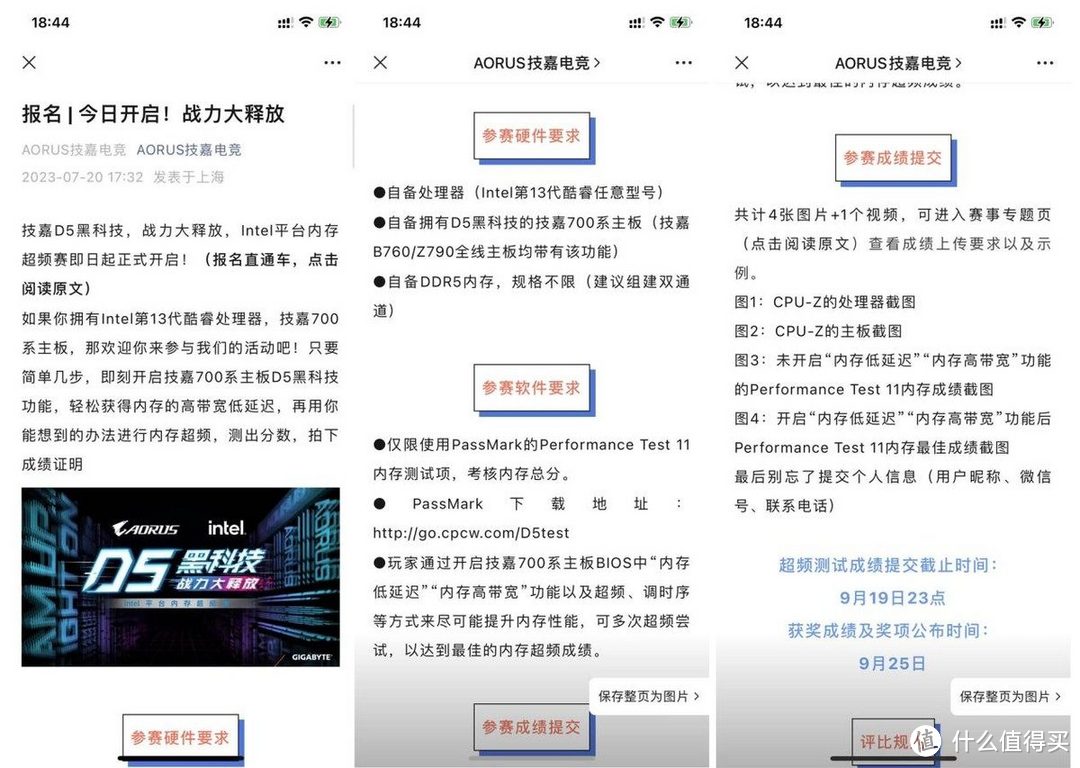

▲这是本次大赛的一个详细说明

我简单做个归纳：

①首先是硬件平台，CPU+主板+内存要满足【Intel 第13代酷睿处理器+技嘉700系主板+DDR5内存】。

②比赛规则简单，就用您手上平台，开启技嘉700系主板BIOS中低延迟（Low Latency）和高带宽（High Bandwidth）模式，将DDR5内存的频率超到最高，时序调到最低，使用PassMark Performance Test 11软件测试成绩，根据成绩排名决定获奖者。

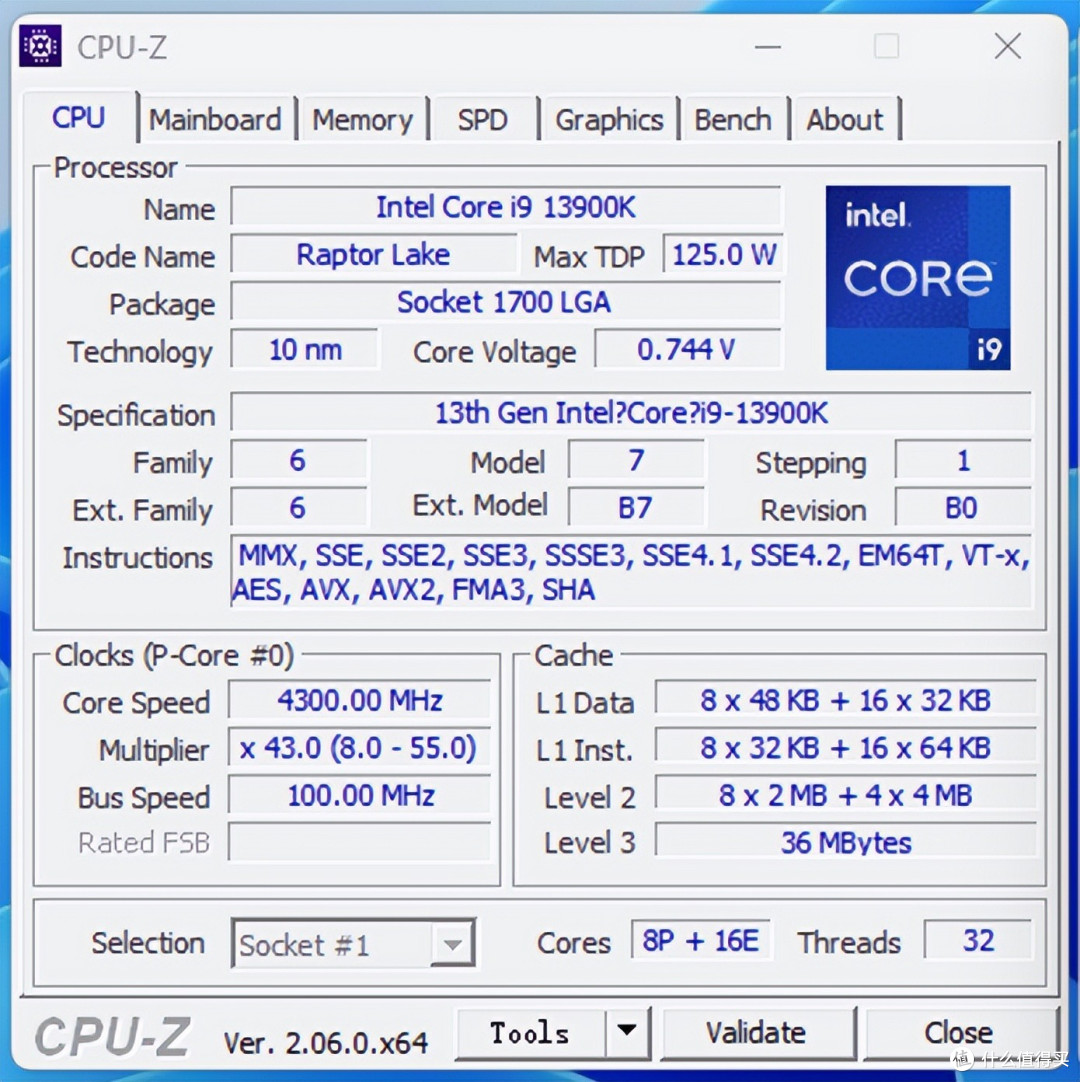

▲这是我使用的CPU：i9-13900K，24个核心（8P+16E），32线程设计，睿频频率至高可达5.8GHz，带K没锁倍频的版本，对高频DDR5内存支持更好些。

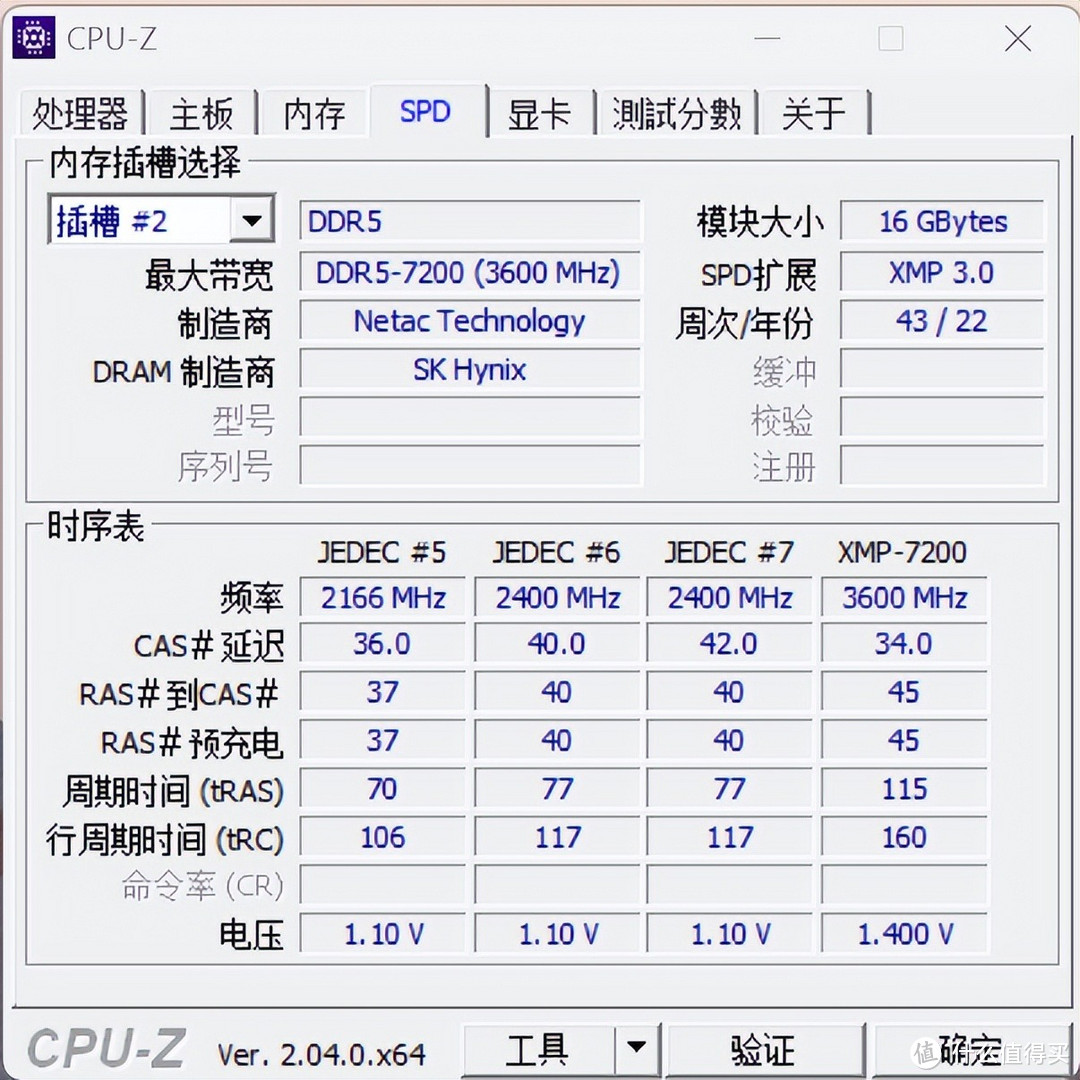

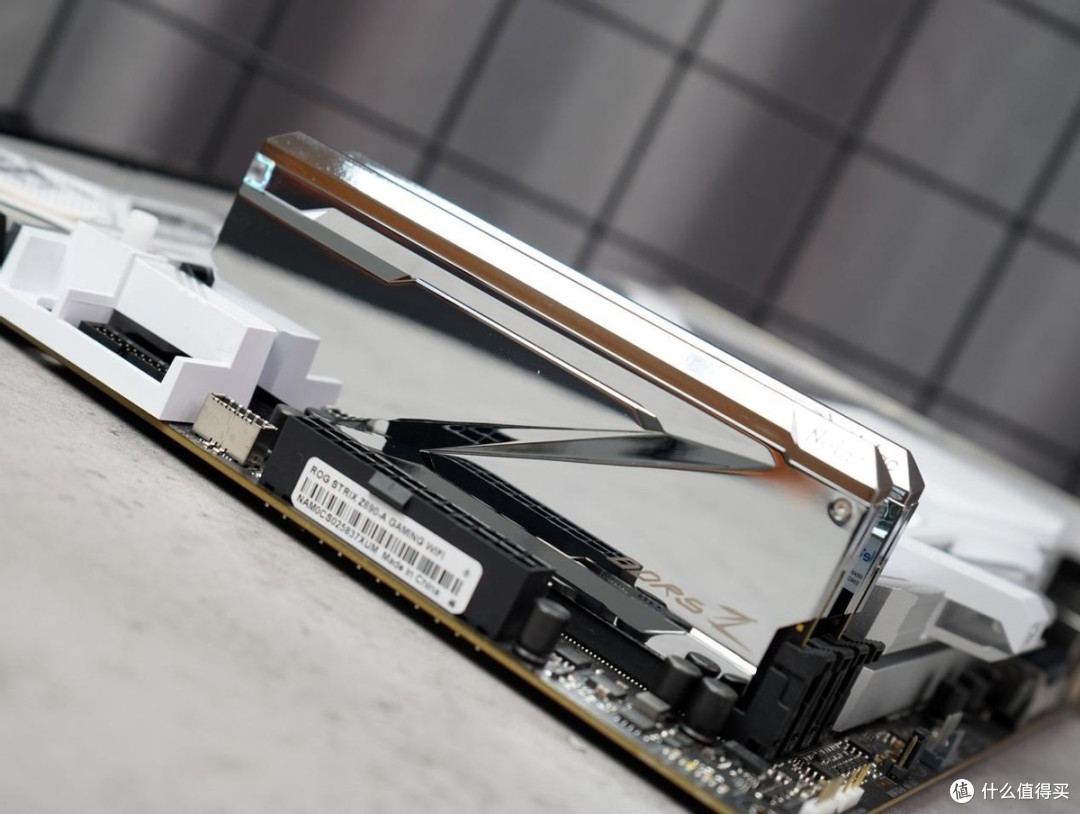

▲内存是来自朗科DDR5-7200 16Gx2套装，XMP时序CL34-45-45-115，用的是海力士A-Die颗粒，超频能力还是可以的。

▲主板则是一块技嘉超级雕Z790 AORUS MASTER。

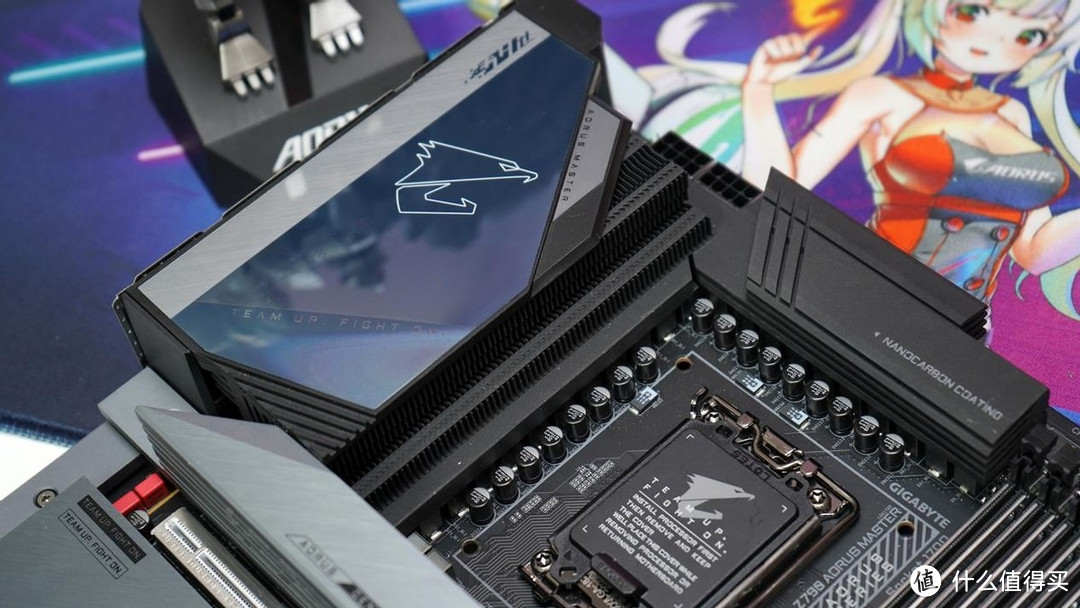

我手上这块技嘉超级雕Z790 AORUS MASTER主板属于高端定位的主板，全身覆盖了大量散热装甲，颜值高，用料也比较狠。

连背部都有散热装甲，武装到牙齿。

这块板子供电是非常强的，20+1+2相供电设计，可以充分榨干i9-13900K的性能。

PCIe 5.0规格显卡插槽，PCIe5.0规格M.2插槽统统安排上。对了，光M.2 插槽数量就多达5个，再多的M.2 SSD都能给您装下。

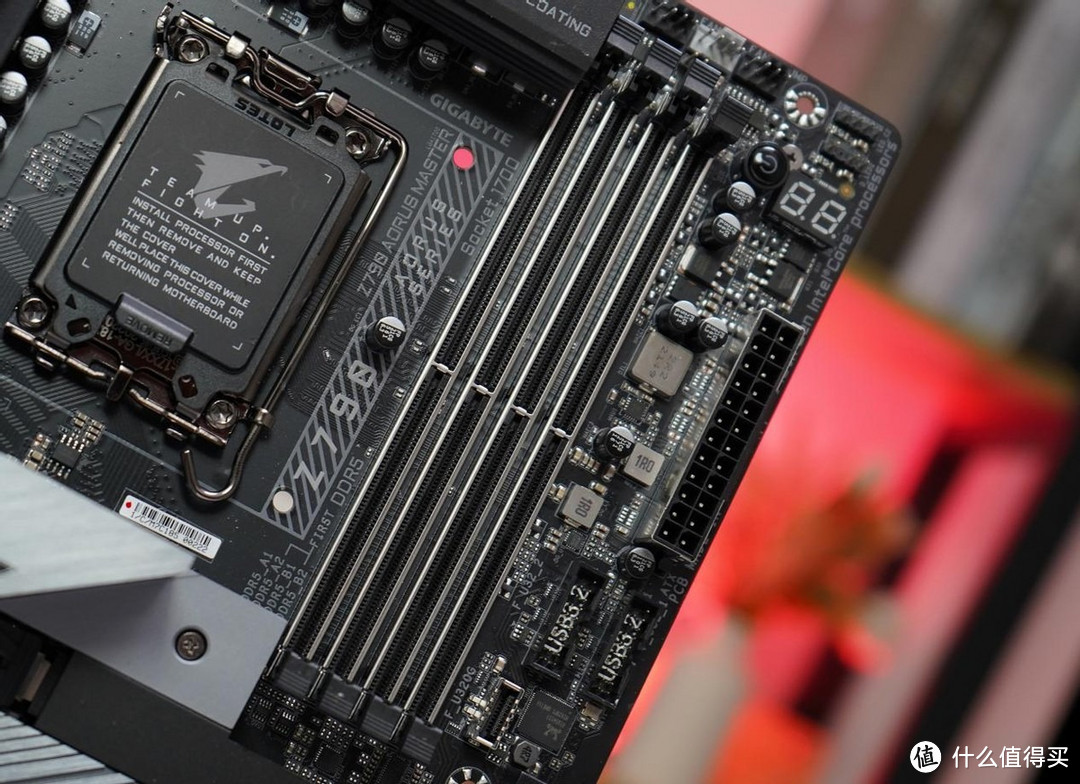

双通道四个DDR5内存插槽，XMP可支持到8000MHz频率，我们今天使用的7200MHz内存，支持起来还是绰绰有余的。内部的线路做了一些优化，有助于超D5内存。

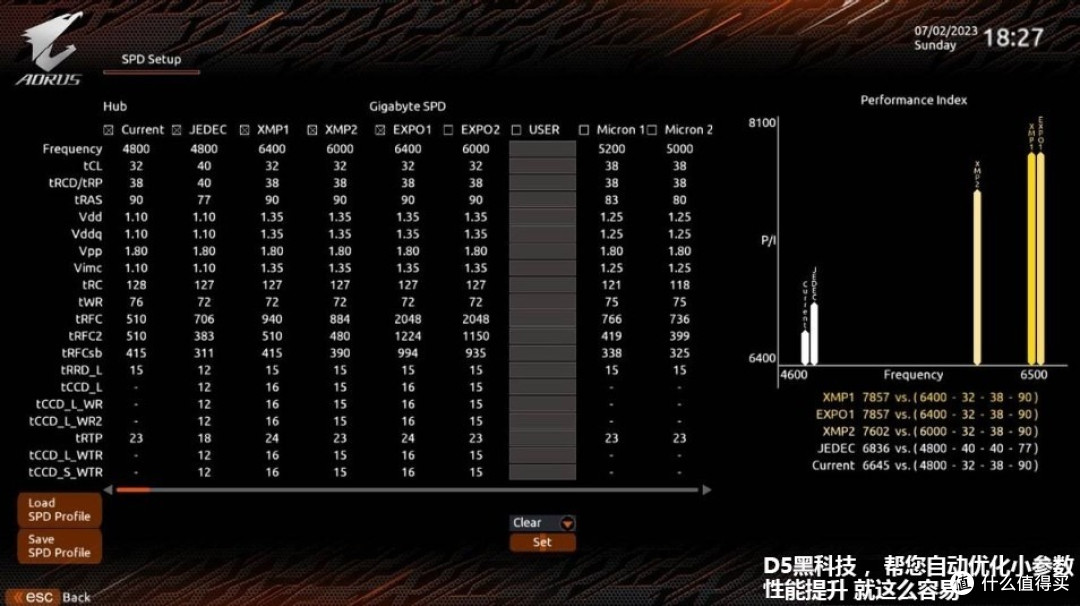

进入BIOS里，在频率/电压控制选项，可以看到高带宽（High Bandwidth）&低延迟(Low Latency)模式默认处于自动模式的。我习惯手动把它们打开，可以免费提升DDR5内存性能，降低DDR5内存的延迟。

D5内存超频过程：

首先一键XMP，内存就工作在7200MHz频率下。这时，来PassMark Performance Test 11软件测试的成绩得分4609分。

接下来是手动超频，把频率从7200超到7800MHz，这时的时序调高至CL38，电压提升至1.4V。为了运行更稳定，也稍稍微调CPU的电压。当超到DDR5-7800MHz频率时，软件得分来到4889分。

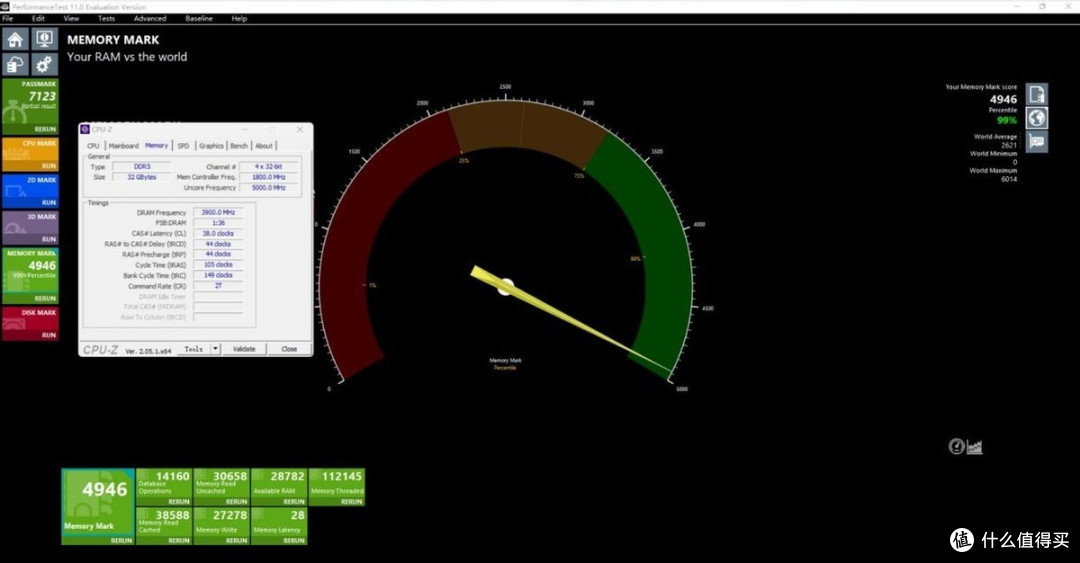

开启D5黑科技，我们再来跑一下DDR5-7800MHz，成绩又得到进一步提升至4946分。

技嘉D5黑科技，还是有点东西的：

技嘉旗下700系主板全部提供两项针对DDR5内存的D5黑科技，分别是“高带宽（High Bandwidth）”和“低延迟（Low Latency）”，可以在开启XMP的基础上，进一步提升内存带宽和降低延迟。

其背后技术逻辑是技嘉在保证内存大参不变的情况下，经过小参数的优化，以实现内存性能提升。别看简单的内存时序参数调整，背后可是大厂实力的体验。

诚然，我这个超频成绩是比较一般，跟大神随便超到8000MHz+成绩，还有一定差距。超频嘛，限制的东西是比较多，我只是把自己折腾过程分享一下。

如果您手上有13代酷睿处理器，DDR5内存和技嘉700系列主板，不妨来参加一下【AORUS Intel D5黑科技超频大赛】，体验一回技嘉D5黑科技，说不定能挑战D5的巅峰频率！
