拆解报告:BRAUN博朗额温枪BNT400

2020-03-24 16:17:58 1点赞 3收藏 0评论

我们都知道不同年龄阶段的人正常体温是有细微差别的,尽管看起来只是很小的数值差也有可能造成意想不到的后果,小朋友发烧了做家长的还浑然不知。如今疫情仍在继续,检测体温成了日常,让能跑会跳的小朋友老老实实呆几分钟测体温也成了让很多家长头大的问题。

最近我们日常上班的体温检测除了使用andon九安红外体温计PT3之外,还有一款BRAUN博朗额温枪BNT400,相较于前者,博朗额温枪更加注重精确度以及对小宝宝测温时的保护,很适合家里有小朋友的家庭使用。下面我们就对这款额温枪进行拆解,看看其内部用料做工如何。

一、博朗额温枪外观

拆解报告:BRAUN博朗额温枪BNT400

博朗额温枪包装盒采用橱窗式设计,方便产品展示。包装盒正面左侧温度与发烧关系图,右侧印有产品功能特性,包装盒顶部印有产品使用示意图。

拆解报告:BRAUN博朗额温枪BNT400

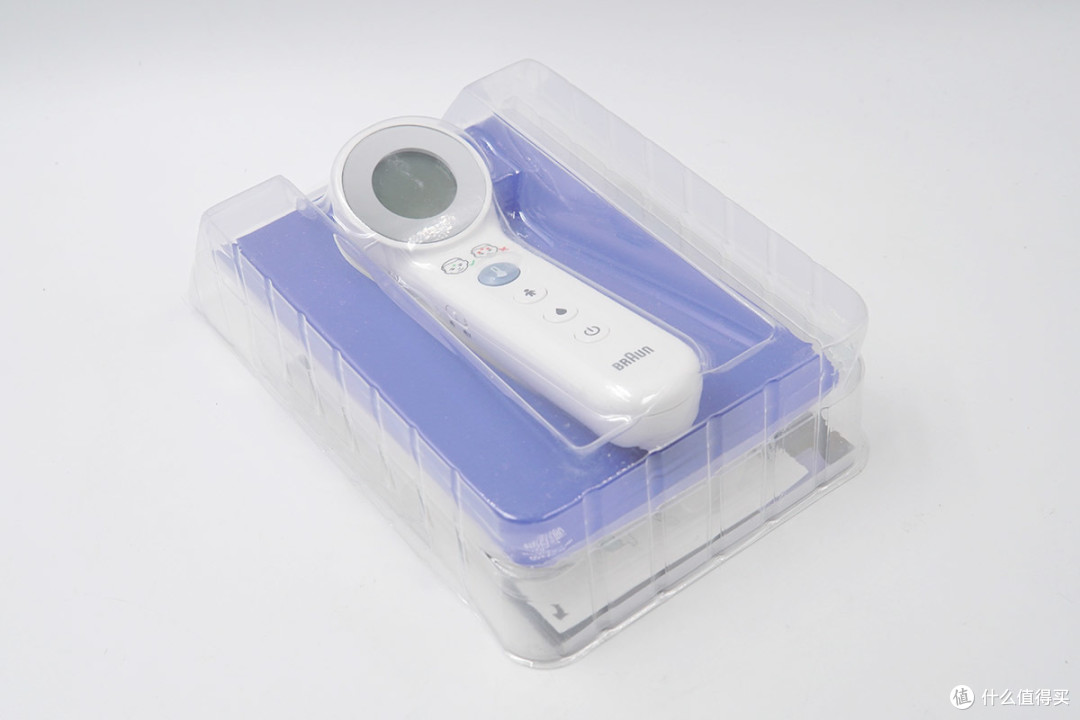

打开包装盒,内部使用纸板和塑料盒对产品进行固定保护。

拆解报告:BRAUN博朗额温枪BNT400

包装内含额温枪、说明书和正确使用简图。

拆解报告:BRAUN博朗额温枪BNT400

博朗额温枪由把手和温度探测头组成,把手边缘光滑圆润没有锐角,使用手感好,并且配有各种功能按键。

拆解报告:BRAUN博朗额温枪BNT400

博朗额温枪正面底部印有BRAUN品牌,中间从左往右依次是电源开关键、测物按钮、年龄选择按钮和测温按钮。

拆解报告:BRAUN博朗额温枪BNT400

机身正面头部配有温度显示屏,显示屏具有背光显示功能,并且覆盖有透明塑料盖进行保护。显示屏下方印有正确/错误使用图标。

拆解报告:BRAUN博朗额温枪BNT400

机身侧面配有声音开关键,可选择性进行关闭,避免惊扰到熟睡的小宝宝。

拆解报告:BRAUN博朗额温枪BNT400

背面头部是体温探测孔,并配有透明塑料保护盖。

拆解报告:BRAUN博朗额温枪BNT400

平时不用时可将盖子盖上,防止进灰或者刮伤。此外塑料盖上印有BRAUN品牌字样。

拆解报告:BRAUN博朗额温枪BNT400

温度探测头特写,由漩涡口和方形口组成,两口之间有一颗指示灯。

拆解报告:BRAUN博朗额温枪BNT400

机身顶部设计有三个小孔。

拆解报告:BRAUN博朗额温枪BNT400

机身背面印有产品的信息,电池保护壳为推拉式设计,此外还设计有凹槽和弧状凸齿,方便用户将保护壳打开进行电池更换。

拆解报告:BRAUN博朗额温枪BNT400

打开外壳,机身使用两颗螺丝固定,本产品采用的是AAA(7号)型号电池,电压1.5V。电池槽中间内有定位板对电池进行固定,并且还有一个开关,用于摄氏和华氏切换。

拆解报告:BRAUN博朗额温枪BNT400

正极与负极分别采用金属片和弹簧设计,常见设计。

拆解报告:BRAUN博朗额温枪BNT400

装好电池打开电源开关键,再通过年龄选择键选择好年龄阶段,做好上述准备后将体温探测头准人额头中心位置进行免接触式测量,2秒内就可测出人的体温,使用简单快捷,无需等待。

二、博朗额温枪拆解

拆解报告:BRAUN博朗额温枪BNT400

拆掉电池槽上的两颗螺丝将外壳打开,机身壳边缘采用卡扣进行封装固定,塑料壳头部还贴有两块黑色泡棉来保护显示屏。

拆解报告:BRAUN博朗额温枪BNT400

PCB板通过卡扣和打胶进行固定,板子和显示屏通过斑马线进行连接。

拆解报告:BRAUN博朗额温枪BNT400

显示屏放置在黑色塑料槽里,边缘使用卡扣固定。

拆解报告:BRAUN博朗额温枪BNT400

将PCB板拆出,板子下面是压电陶瓷扬声器,放置在圆槽里并打胶固定。

拆解报告:BRAUN博朗额温枪BNT400

将显示屏取出,塑料槽使用3颗螺丝固定。

拆解报告:BRAUN博朗额温枪BNT400

塑料槽下面有一块小PCB板和黑色塑料模具,均使用螺丝固定。

拆解报告:BRAUN博朗额温枪BNT400

拆掉螺丝取出小PCB板和塑料模具,模具用来固定温度探测头,小PCB板上是红外线距离传感器和LED灯,另外一个为热电堆温度检测元件。

拆解报告:BRAUN博朗额温枪BNT400

漆包铜线连接的热敏电阻,用于检测环境温度,进行补偿。

拆解报告:BRAUN博朗额温枪BNT400

白色板子以及小PCB板均使用多根导线和长条PCB板链接在一起。

拆解报告:BRAUN博朗额温枪BNT400

线芯旁边一颗芯片,丝印AV00010TP 18CCATB33,定制的显示和测量芯片。

拆解报告:BRAUN博朗额温枪BNT400

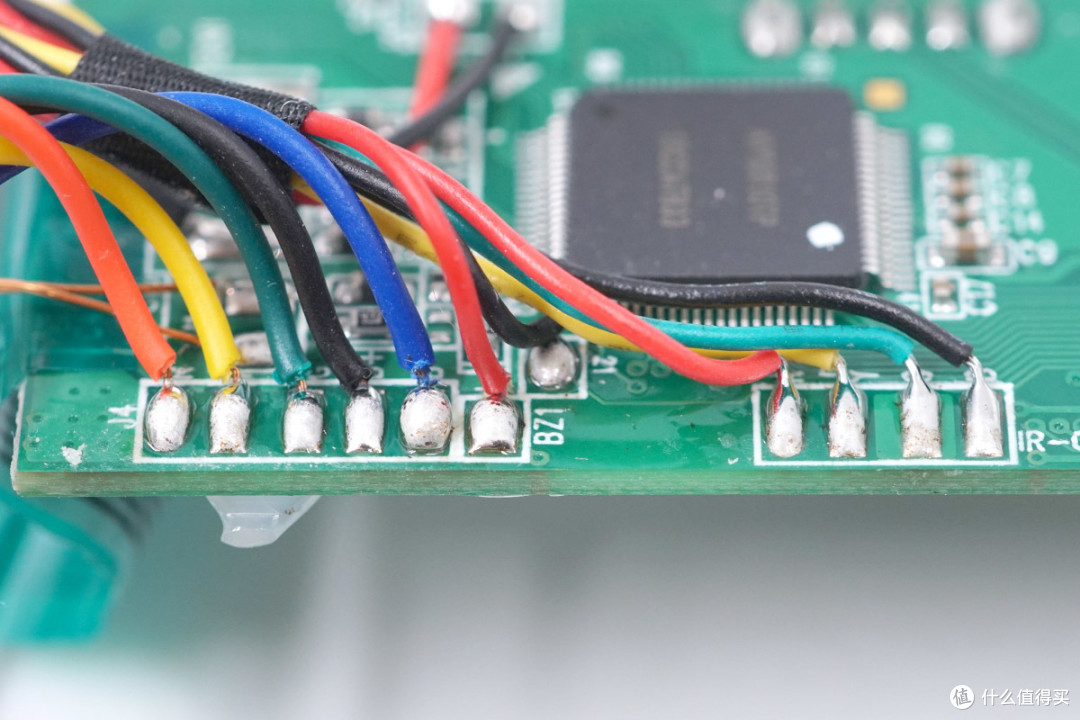

长条PCB板上的线芯焊接牢固,焊点饱满。

拆解报告:BRAUN博朗额温枪BNT400

小PCB板上的线芯同样焊点饱满,做工扎实。

拆解报告:BRAUN博朗额温枪BNT400

PCB板正面一览,四个按钮均贴片焊接。

拆解报告:BRAUN博朗额温枪BNT400

丝印829 416A-2GLI 存储器,用于存储参数。

拆解报告:BRAUN博朗额温枪BNT400

丝印C58Y的LDO。

拆解报告:BRAUN博朗额温枪BNT400

一排5颗MMBT5551三极管,用于驱动外部元件。

拆解报告:BRAUN博朗额温枪BNT400

功能按键特写,贴片焊接。

拆解报告:BRAUN博朗额温枪BNT400

声音开关键特写,金属外壳加固保护。

拆解报告:BRAUN博朗额温枪BNT400

摄氏华氏切换开关特写,同样使用金属外壳加固保护。

拆解报告:BRAUN博朗额温枪BNT400

PCB板底部特写,一排端子用于出厂检测和数据烧写。

拆解报告:BRAUN博朗额温枪BNT400

压电陶瓷扬声器特写。

拆解报告:BRAUN博朗额温枪BNT400

斑马纸特写,两端采用热压固定。

拆解报告:BRAUN博朗额温枪BNT400

蓝色封装的热敏电阻,放置于外壳开孔处检测环境温度。

拆解报告:BRAUN博朗额温枪BNT400

温度探测头特写,金属封装。

拆解报告:BRAUN博朗额温枪BNT400

全部拆解完毕,来张全家福。

充电头网拆解总结

博朗额温枪BNT400造型设计圆润没有锐角,整体小巧轻便使用也很简单,平时不用时还可盖上保护盖防止产品积灰损坏。除了能够秒测体温之外,还具有年龄段选择功能、声音开关功能夜光显示功能,体温测试更精确,使用更加安静舒适,对小宝宝保护更到位。

充电头网拆解了解到,产品内部使用了红外线距离传感器来检测测量距离,避免错误测量,同时内置环境温度传感器,做读数补偿。摄氏华氏选择开关放在电池仓内部防止误操作。线芯焊接牢固,做工扎实;两块PCB板、温度探测头以及各开关按键固定的很稳,避免不慎跌落造成损坏。
