前言

自从开始玩分体水,发现进入了新世界,烧钱愉快,哈哈哈哈哈哈最极致的联力q37分体水冷,双240+前置显卡

最开始买了权贵论坛孙总的s01,虽然是个很不错的机箱,但是无论是散热规模、还是外观、还是细节都不是很让人满意,想着玩玩大厂的东西,于是入了联力的ncase m1,这确实是一个好机箱,之前在张大妈写了两篇分体水的帖子,有兴趣的看我之前的帖子

两种分体硬管,基本把ncase这个机箱玩到头了,也稍微有点话语权来评价一下优缺点:
1、机无完机,每个人的需求不可能全部完成,对于现在的我的需求,ncase还是没法完全达成:优良的风道、完整的分体水设计、足够小的体积、sfx电源、不能有机械硬盘的设计等等。。。
2、ncase上240以后,会有一大一小两个问题,小问题是无侧透,大缺陷是万兆网卡的安装空间没了,年后准备组万兆nas

那只有换机箱啦最极致的联力q37分体水冷,双240+前置显卡



有了上次经验,这次选择的机箱还是联力,型号是q37,这个机箱是我认为itx中最好的展示机箱之一,sfx电源,双侧透包豪斯,全铝,非常精致,但是这个机箱玩过的人肯定了解,设计非常鬼畜:主板位太靠下,正常安装显卡以后,底部就没有空间240冷排了;靠近前面板位置空间浪费太多,也没法用得上。但是这两点,可以改装机箱来搞定,就有了今天的这次晒装机


接下来看图就好最极致的联力q37分体水冷,双240+前置显卡


 啊,美丽的Q37

旧的不去新的不来旧的不去新的不来

全新拿出来,熟悉的联力的味道全新拿出来,熟悉的联力的味道

Q37的缺点



最极致的联力q37分体水冷,双240+前置显卡

这张图就可以很明显的看出来,下进风位置,完全没有放冷排+风扇的位置,即使退一步,只装冷排,显卡位置基本也被压榨了,所以只能改造,显卡通过延长线,装在前面板,才能完美达到上下两个240,装万兆网卡+显卡

Q37改造

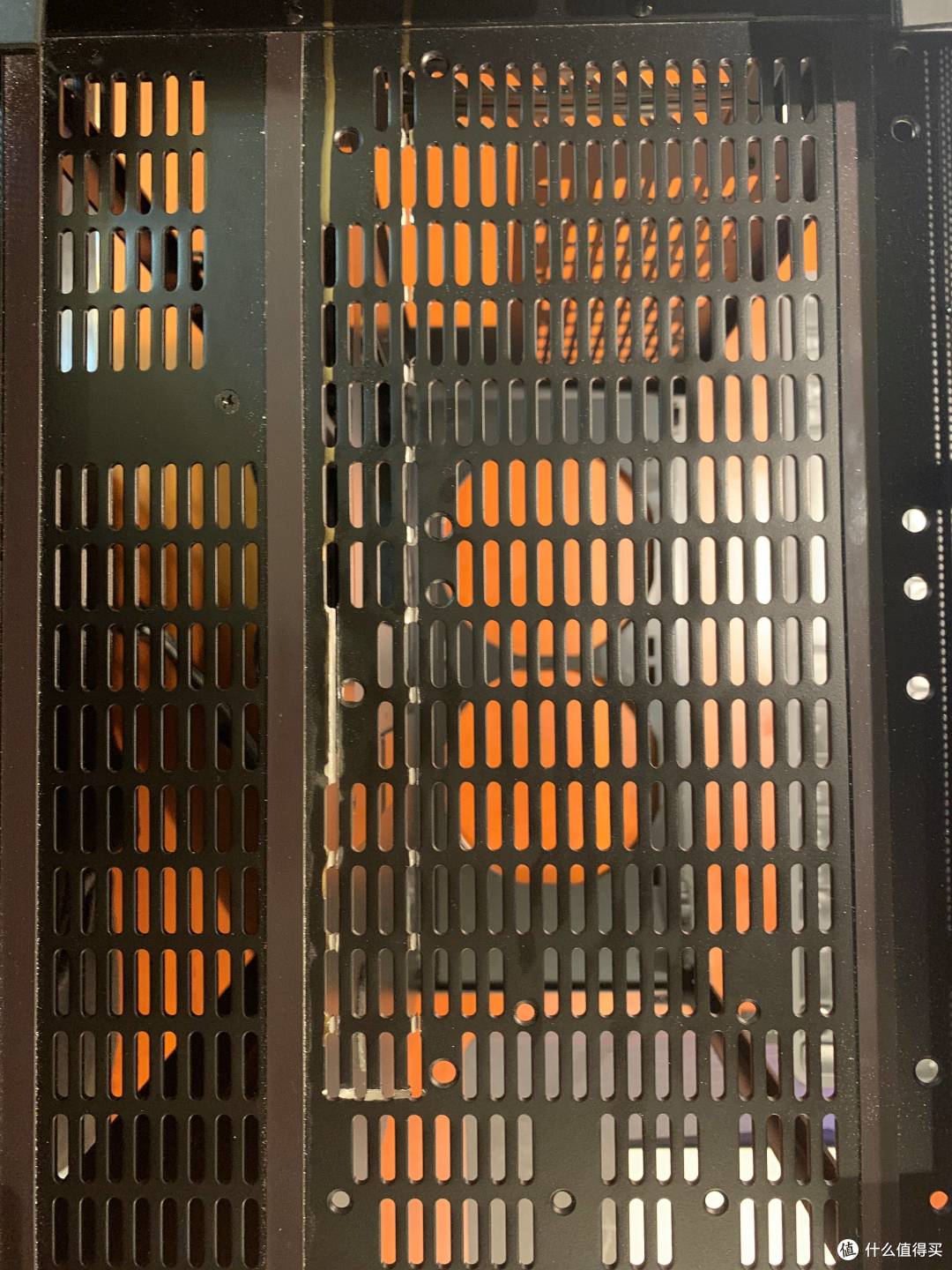

为了m11g和显卡延长线走线,金色划线部分全部切割为了m11g和显卡延长线走线,金色划线部分全部切割

切完,稍微倒角,补补漆切完,稍微倒角,补补漆

后风扇位开孔,为了书包水箱后风扇位开孔,为了书包水箱

钻孔,装显卡延长线支撑铜柱,旁边锯掉为了显卡延长线走背线钻孔,装显卡延长线支撑铜柱,旁边锯掉为了显卡延长线走背线

底部开孔,一个为了dp插口,一个为了挡板固定底部开孔,一个为了dp插口,一个为了挡板固定

底部支架锯掉边缘,为了装两个下进风的风扇底部支架锯掉边缘,为了装两个下进风的风扇

到这里,所有动刀的位置就全部搞定了,接下来装配件最极致的联力q37分体水冷,双240+前置显卡

安装

立热的延长线,450mm,台湾直邮,质量非常靠谱立热的延长线,450mm,台湾直邮,质量非常靠谱

显卡安装位置显卡安装位置

显卡安装好的效果显卡安装好的效果

底部开孔,延长线绕到后面,走背线底部开孔,延长线绕到后面,走背线

内部效果内部效果

底部猫扇安装底部猫扇安装

因为冷排和风扇孔位不对,所以没法靠螺丝固定冷排,粘贴大法好因为冷排和风扇孔位不对,所以没法靠螺丝固定冷排,粘贴大法好

万兆网卡,啊,眼睛万兆网卡,啊,眼睛

打人过度打人过度

全部准备好全部准备好

弯管

最极致的联力q37分体水冷,双240+前置显卡

最极致的联力q37分体水冷,双240+前置显卡

花里胡哨,没啥难度最极致的联力q37分体水冷,双240+前置显卡

效果图

最极致的联力q37分体水冷,双240+前置显卡

最极致的联力q37分体水冷,双240+前置显卡

最极致的联力q37分体水冷,双240+前置显卡

最极致的联力q37分体水冷,双240+前置显卡

最极致的联力q37分体水冷,双240+前置显卡

最极致的联力q37分体水冷,双240+前置显卡

最极致的联力q37分体水冷,双240+前置显卡

最极致的联力q37分体水冷,双240+前置显卡

总结

完美的下进上出风道,双240,扩展了万兆网卡,显卡竖装完美侧透,欢迎各位大佬打赏+评价最极致的联力q37分体水冷,双240+前置显卡
