键盘鼠标外设 篇九十一：达尔优 CK550 BOX白轴 热插拔机械键盘 修复

前言

这些年来樱桃Cherry不思进取，一直在吃樱桃mx轴的老本。与之相反是国内厂商异军突起，例如凯华的BOX轴，由其是BOX白轴非常独特。近些天捡垃圾键盘的时候，就看到了把BOX白轴的达尔优CK550热插拔机械键盘，打算收回来进行修复。

晒物

刚收到达尔优CK550机械键盘时的样子，成色算是伊拉克文物的级别。整个键盘好多土，非常的脏。

一些键帽还丢失了。

右上角的指示灯只是贴纸而已。

达尔优的logo边边都i是泥土。

键盘时带了线的，不是剪线品，修复难度低很多。

大键位采用的时平衡杆，但是和一般常见的结构不一样，这款是没有龙豆结构的。

轴体为凯华BOX白轴，官方宣传轴体寿命高达 8000 万次，防水防尘。手感是类似樱桃MX青轴的段落轴，但是官方声称永远不会发臭。

键盘是热插拔设计，可以免焊接取下轴体。

、

BOX轴结构，灯珠都是贴片灯。

键盘的侧面还有个发光

机械键盘的侧面外观一览。

键帽的高度是常见的OEM高度。

键盘还自带掌托，可惜是不能拆卸。

键盘钢板侧面有点瑕疵，弯曲变形掉了。

键盘的背面一览。

很可惜是脚撑都丢失了。

铭牌还在，写着型号是达尔优CK550.

非剪线品，原来的USB数据线还在。

线的材质为编织材料，带磁环，USB口镀金，整体质量不算很差。

修复

开始修复的第一步是进行清洗，首先是将键盘的全部键帽取下来。

键盘上都是土，很想直接用水冲洗掉。

连轴体上都粘了一层土，透明轴盖都变得不透明了。

不仅有土，还有些不知名毛发，实在是脏。

接上了电脑测试，按键全部都能触发，不用飞线不用换轴又减少了修复难度。

取下轴体我习惯是使用取轴器，省心省力，某宝只需5元就能包邮买到。

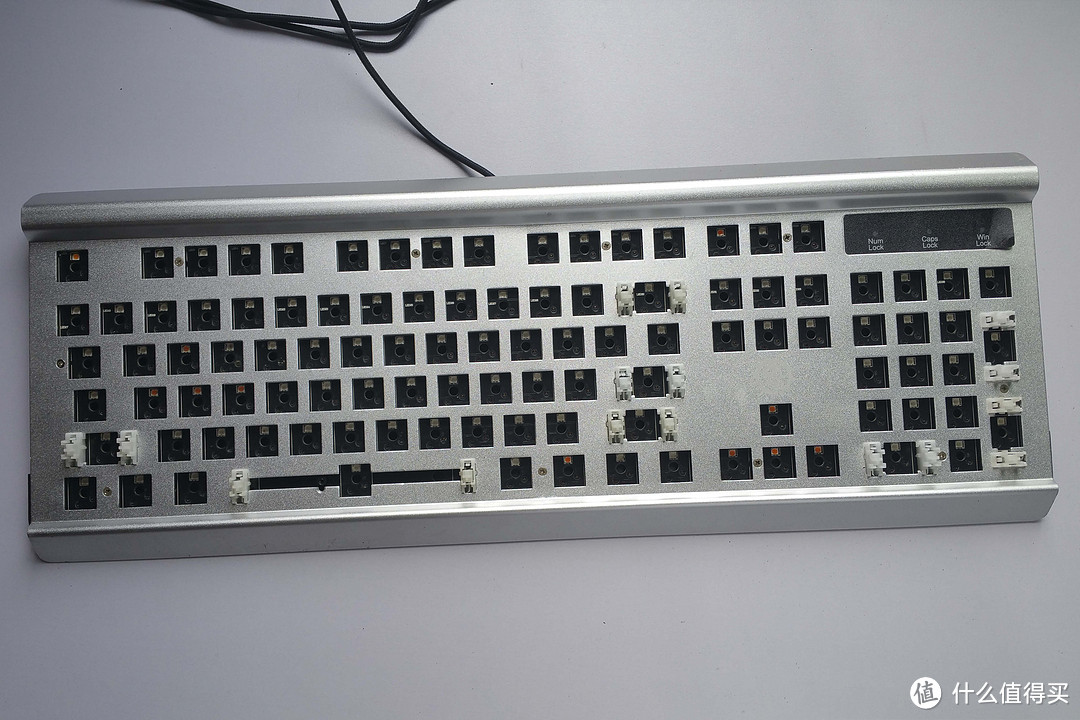

全部轴体都去下来时的外观一览。

拆卸固定钢板。

螺丝都在正面，非常好拆。

指示灯的标签贴纸下面还有一个隐藏的螺丝。

慢慢地卸下定位钢板，钢板的背面还是挺干净的。

在定位钢板的背面就能很轻松地取下大键位平衡杆的龙船。

平衡杆的龙船时特制的，和一般常见的不一样也不通用。

拆下来的轴扔到盒子里面先，等待拆解与清洗。

揭开定位钢板，拆下轴板PCB。

PCB轴板上面都是土。

拆下PCB轴板之前，还有拆卸掉两边的灯条。

拆下来才发现不是什么灯条，纯装饰品。

取下两边的固定装饰条。

卸下PCB轴板。

记录下原来的USB数据线的接线线序，留着安装时使用。

PCB轴板上的主控一览。

PCB轴板采用了凯华的热插拔设计，每个轴下面都是一个固定轴座，相对于铜鸡眼的老式热插拔结构来说更稳定耐用。

奇怪的时轴座和我之前看过的不一样，上面没有凯华的logo图案。

将PCB轴板与底壳分离。

底壳很脏，要拿到车库用高压水冲洗才能完全把泥土洗干净。

稍稍的清洁了一下PCB轴板。

轴板的背面也清洁了一下。

拆下来的BOX白轴，因为有土显得不白。

拆解，BOX白轴的结构很有趣，包括了触发结构和声腔。

轴心是由两个突起的。

一个突起负责触发，一个负责发声。

由于发声结构的存在，声音要比樱桃MX青轴的声音要清脆。

清洗干净的定位钢板。

侧面变形的结构也进行了稍稍修复。

清洁干净后的底壳。

没有划痕，看起来还是很新。

由于定位钢板大键位平衡杆的独特性，不好替换键帽，于是决定换一个定位钢板。

新的定位钢板和底壳的掌托有冲突，所以手动切割掉了掌托。

另外捡来的定位钢板，更新更厚。重点是，这款钢板大键位采用的是卫星轴结构。

安装会运来的侧边装饰条。

安装完成的效果一览。

接上USB数据线。

卡好USB数据线的固定橡胶。

安装上PCB轴板。

盖上新的轴体定位钢板。

安装好大键位的卫星轴。

固定钢板的定位螺丝孔和底壳是完全对应的。

安装完成厚的效果一览。

接上电脑，完美点亮。

灯珠全部都能亮。

安装凯华BOX白轴。

轴体都是经过清洗的，但是不能完全清洁干净。老化发黄，不能完全还原到白色。

完全安装好凯华BOX白轴后的效果一览。

接线，BOX轴对与灯就是友好，透亮度高很多。

侧面的效果一览。

透光均匀，漏光控制也很到位。

侧边的装饰条的灯光下效果。

安装上白菜价的白色键帽，挺般配的。Pause按键的菊花有点歪，没有办法弄好。

接上电脑后的RGB灯光效果。

每个按键的亮度都很均匀。

定位钢板反射的灯光恰当，不会过亮。

侧面的装饰条效果一览。

后记

这次修复没有飞线，没有焊轴，没用到烙铁，功夫比之前的垃圾键盘修复要省心省力很多。基本上就是冲洗，清洁干净。修复完成的键盘和旧键盘外观上有点改变，手工也很粗糙，自用没关系。
