智能家居的最后一块拼图——旧门禁改造

家里用的小米智能家居生态，主要就是用的开关插座人体感应几种，平时够用。

虽然家里面智能化够用，但是和外界对接的门禁不是小米的，在一些情形下总觉得不爽快，所以这次把旧门禁改造成了米家系统的。

我本身也没啥电路的基础，就是按商家建议弄的，给有需要的值友提供参考。

一、缘由

小区有两个门禁，一个是刚交付时的旧门禁，连到室内对讲机的，另一个是联掌门户给免费装的，没有室内机，需要通过手机app使用。

联掌门户app是真难用，尤其是打开弹广告，导致开门响应慢，而且我家几个手机都不能弹窗提醒，经常不能及时发现有人按门禁，年轻人经常看手机还好些，老人根本不知道通知栏消息是啥，所以老人在家也要靠我开门，然后再打电话告诉老人，所以好烦好烦，干脆把联掌门户app删除了，完全放弃使用。

虽然外卖、快递根据我的备注按了旧门禁，但是旧门禁的声音太小了，老人在房间里听不到的。家里门铃也一样，按了听不到，所以我用无线开关当门铃按键，关联小爱音箱100%音量含“有人按门铃”，虽然音箱放在客厅，但是随便在哪个房间都能听到声音了。因此我就在想，如果旧门禁也能关联小爱音箱喊门就好了。

直到我在淘宝刷到了“已接入米家App蓝牙Mesh智能开关门禁电梯改装模块控制小爱语音”这么个商品，我知道机会来了。我其实只要1路控制就行了，可是没找到，就干脆买了这个看评价还可以的。

二、旧门禁拆解

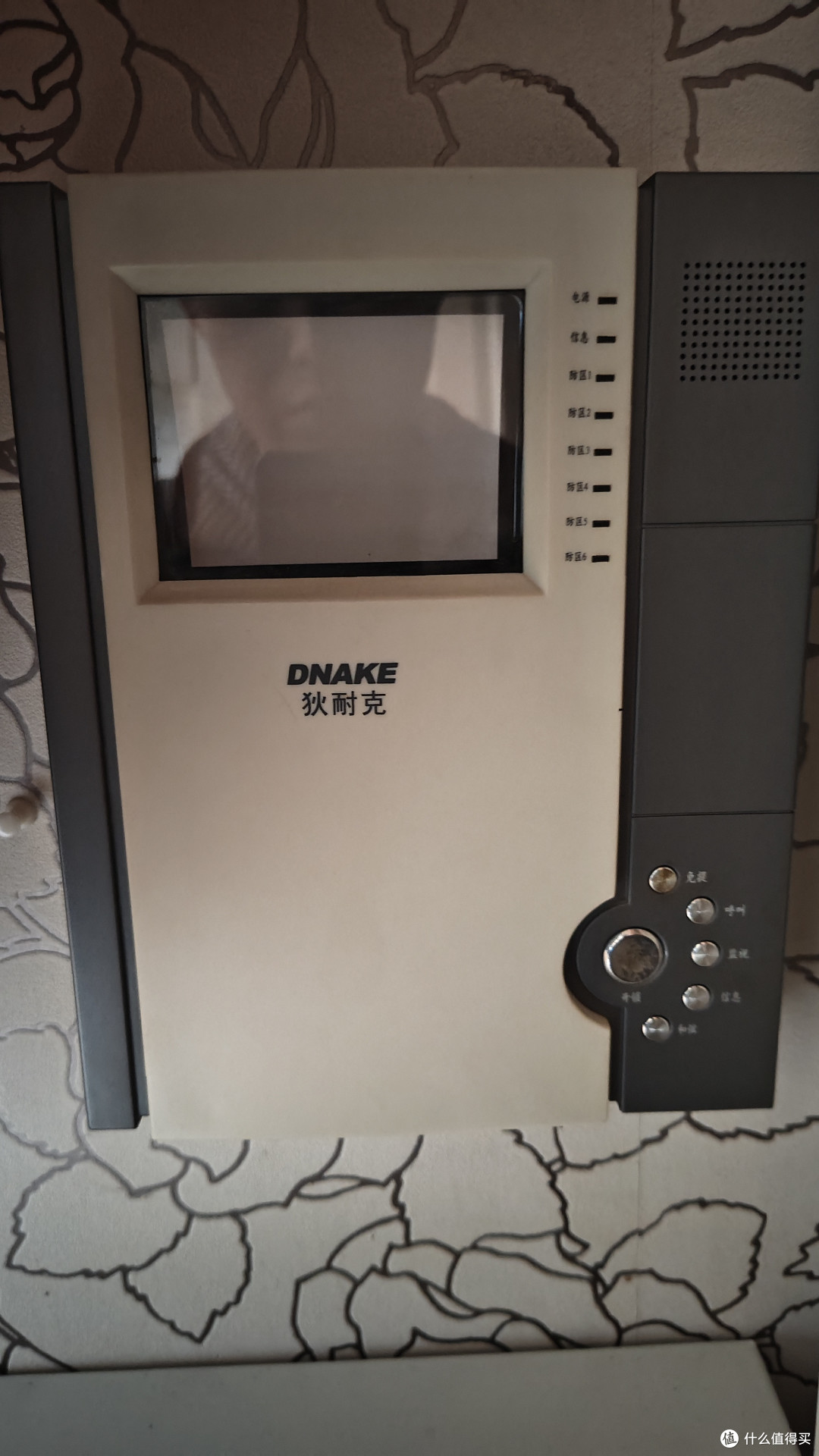

家里旧门禁是很老的狄耐克的，带屏幕，功能很多，但是屏幕显示很差劲，基本不用了，也就开锁键会用。

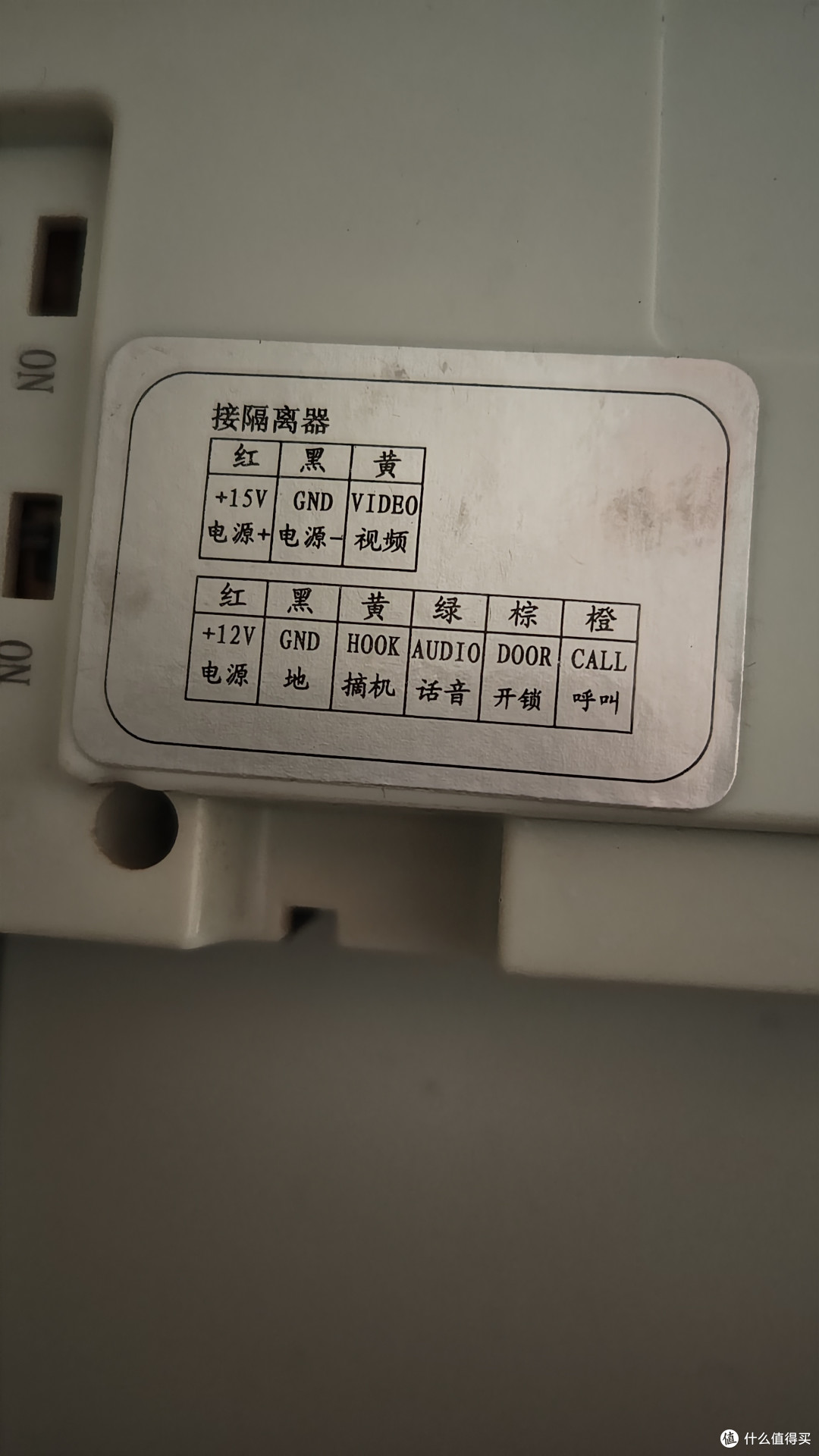

当然我也看了接线说明，是有供电的，正好模块需要供电。

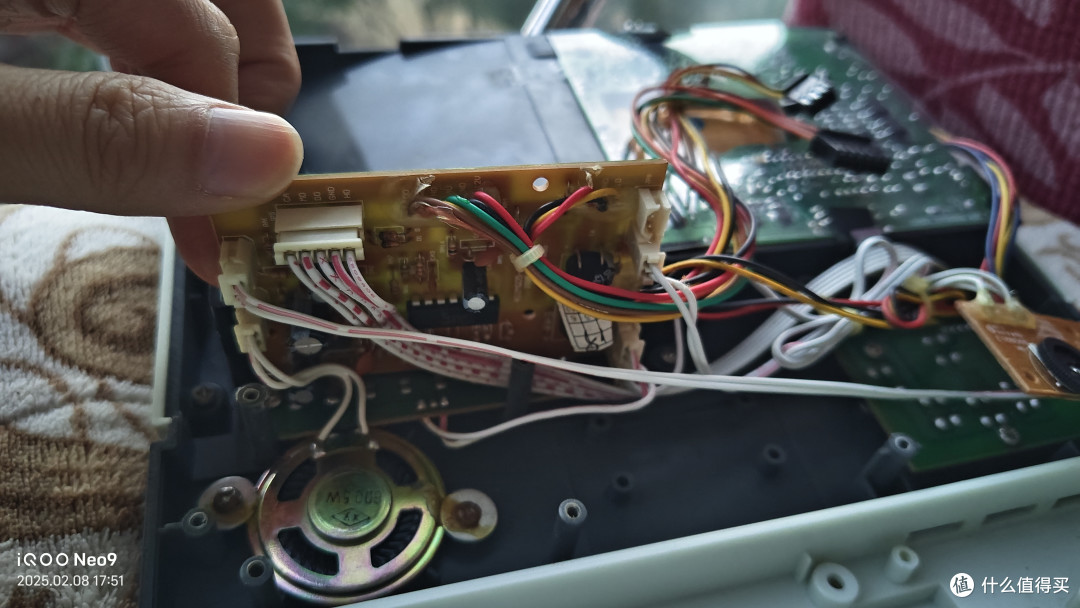

拆开可以看到里面还挺满，和我想象的不太一样，商家给的参考图是没有屏幕的门禁，里面就一块小板子。

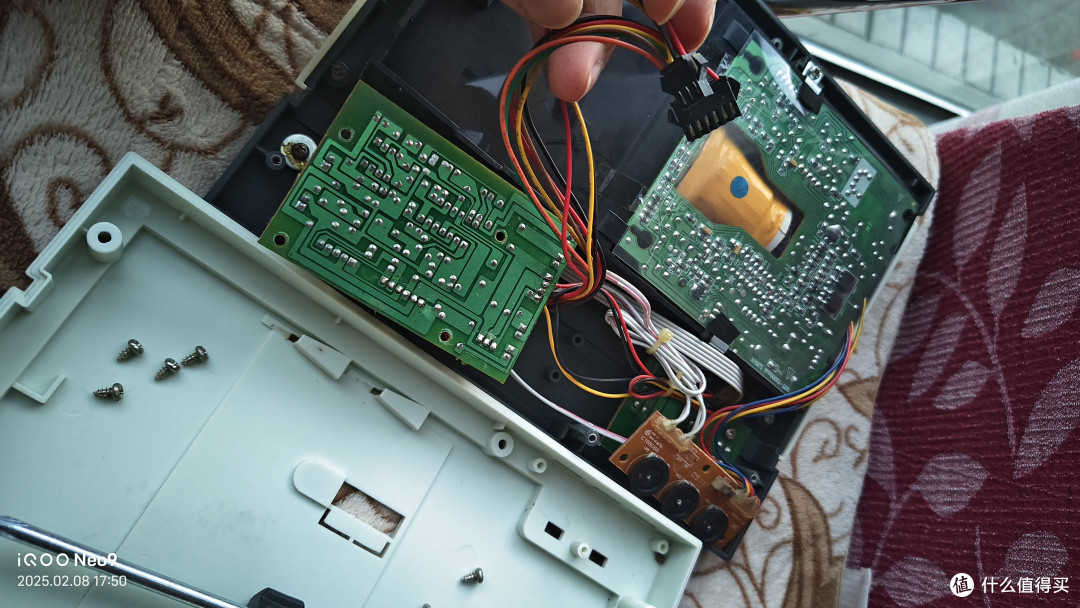

把按键拆了完全打开是这样的，监控那块板不准备动了，反正几个颜色的线每块板子都有，我感觉找个好焊的把模块线焊上去就行了。

三、安装模块

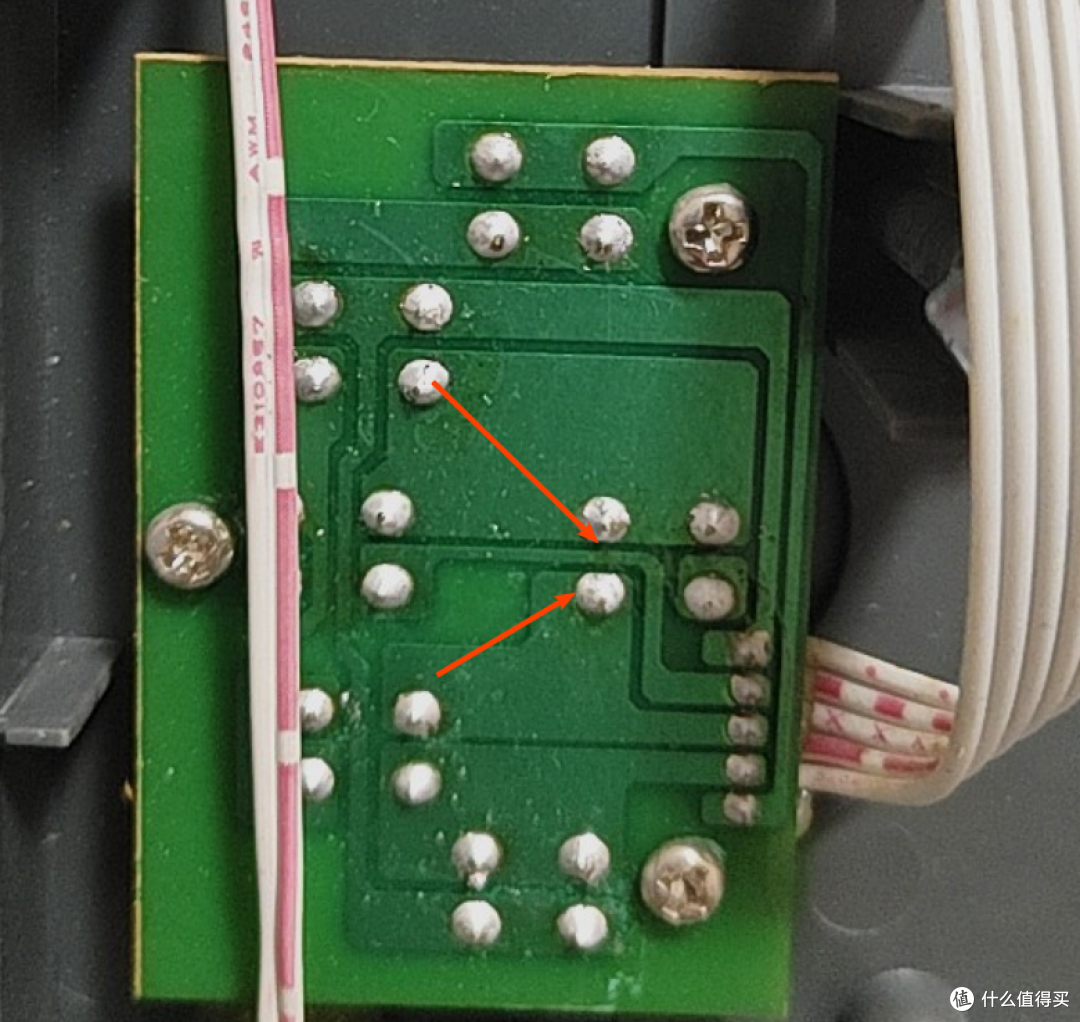

最终选择了按键这块板，根据接线情况把解锁键两个焊点和控制线焊接。

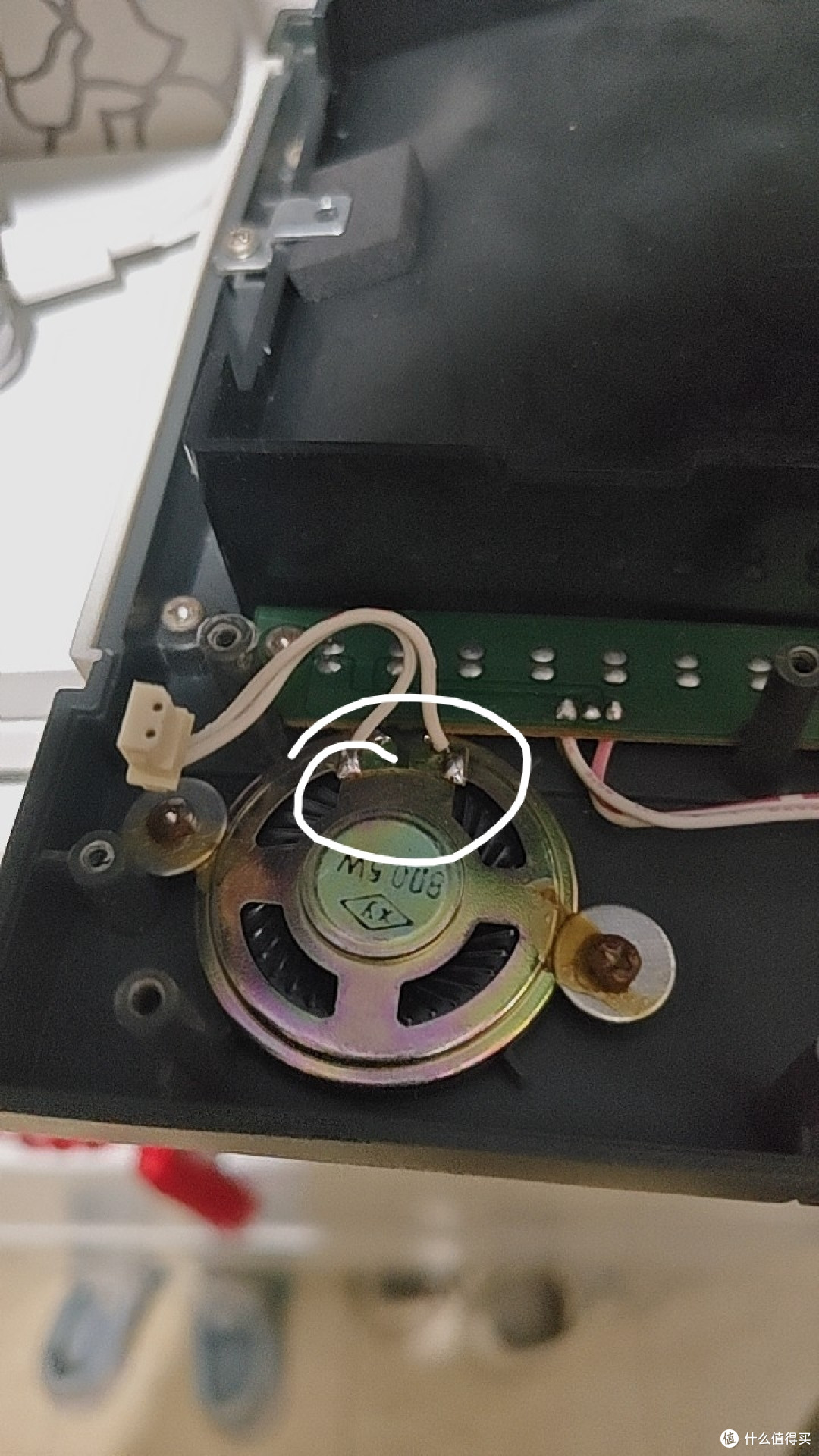

喇叭这边接反馈，因为一按门禁肯定喇叭会响。

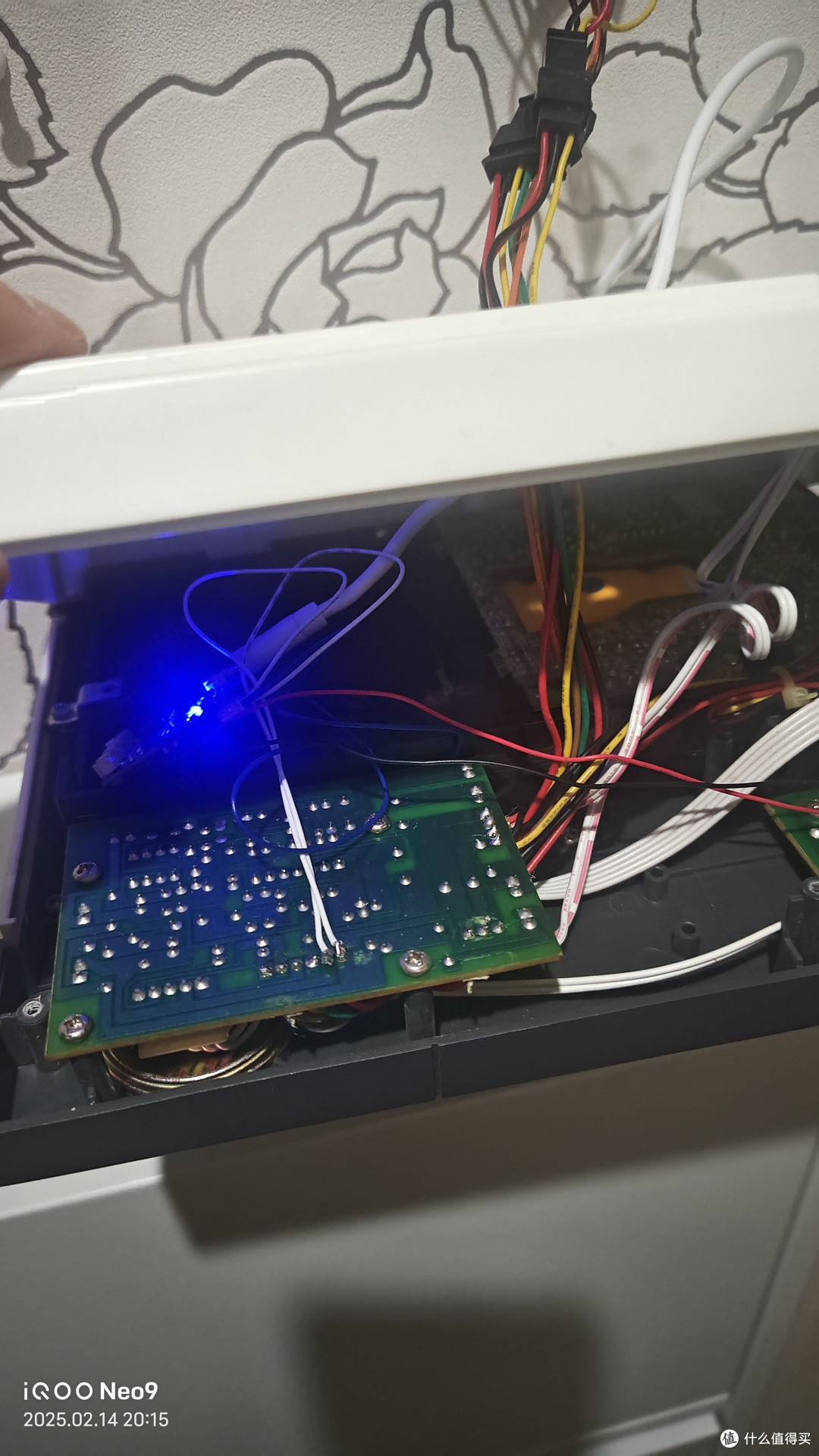

电源也焊接了，然后发现没用。。。因为有人按门禁，这边才会来信号来电，然后模块才有电然后开始连wifi，所以控制能用，可以控制开门，但是反馈模块是在连wifi前就接到反馈信号了，无法参与联动。我干脆从下面弱电箱拉了跟usb供电，使模块可以一直在线，这样反馈就可以联动米家了。

四、米家设置

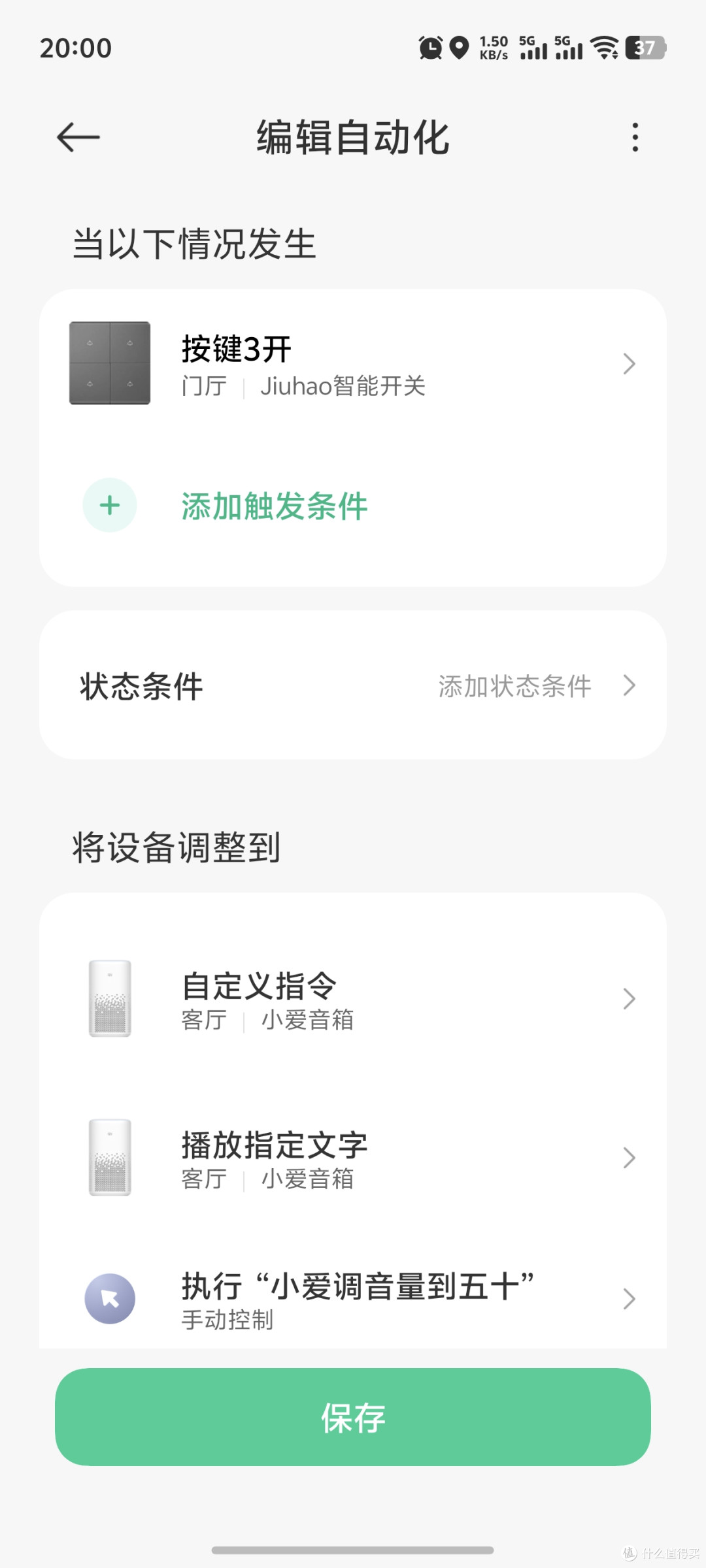

我目前就做了一个智能场景，就是如果接到反馈，则小爱音箱音量调到100，然后播放“楼下有人按门禁”的文字，然后音量调回到50。使用下来十分有效，只要有人按门禁，家里各处都能听到小爱音箱通知。

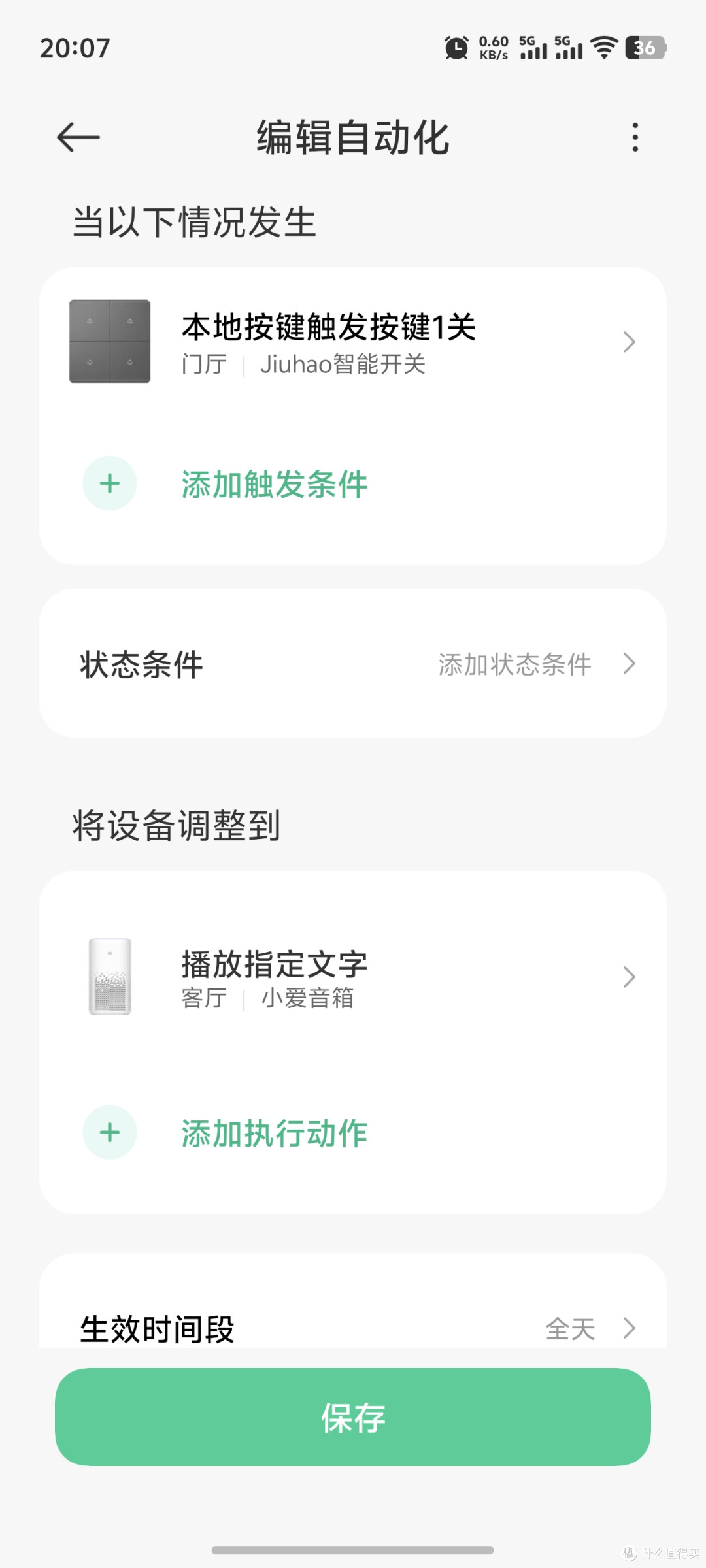

我还尝试了设了另一个智能场景，就是按下开锁键后，小爱音箱会播放“门禁已打开”，不过还没机会验证。

这个模块的智能场景触发状态太多了，还没研究透，感觉能实现很多智能场景，有时间研究下。截图太长了，列举一下触发状态：按键1开、单击按键1、双击按键1、长按按键1、亮度值、遥控器触发按键1开、遥控器触发按键1关、本地按键触发按键1开、本地按键触发按键1关、背光开、背光关。前面单击双击长按按键1应该是指按控制模块上的按钮，那肯定是按不到了，其它的怎么用还需要研究下。

四、总结

家里有旧门禁需要接入米家的，可以安装这样的模块试试，操作还是挺简单的，当门禁接入了米家，那整个智能家居生态就更向外扩了一步，可以有更多智能场景来玩。
