2026告别测试数据偏差VNA矢量网络分析仪 全套标准化操作流程详解

在射频、微波、通信测试领域

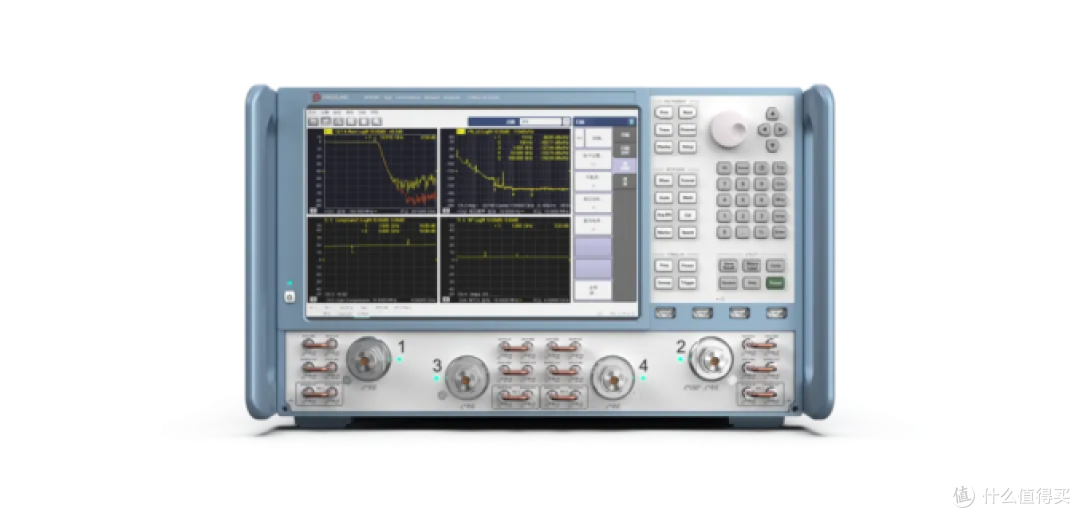

矢量网络分析仪（VNA）

是当之无愧的核心测试设备

无论是研发调试、生产质检、器件选型，还是天线、滤波器、功分器、传输线等器件的性能测试

都离不开VNA的精准赋能

很多新手在使用VNA时

常出现测试数据偏差大、

曲线抖动、结果不准等问题

大多是因为操作流程不规范

今天就给大家分享VNA标准六步测量法

从预测试到数据保存全流程拆解

零基础也能快速上手精准测试。

掌握这套标准化流程，可规避90%的测试误差

大幅提升测试效率与数据准确性

第一步：预测试，做好前期基础排查

预测试是保障测试顺利开展的前提，核心目的是排除硬件、环境与设备基础问题，避免无效测试。首先检查设备状态，确认VNA供电稳定、机身无故障告警，端口清洁无污渍、氧化。其次梳理测试环境，规避周边强电磁干扰，保持测试台面整洁。

最后完成器件与线材预处理，检查测试线缆、转接器、待测器件（DUT）是否完好，无破损、松动情况，同时根据测试需求预设频率范围、功率、扫描点数等基础参数，为后续 测试做好铺垫。

第二步：测试优化，适配测试场景

参数优化直接决定测试数据的精度与稳定性，新手极易忽略这一步。我们需要根据待测器件的特性，针对性优化核心参数：根据器件工作频段设定精准的扫频范围，避免频段冗余或覆盖不全；调整中频带宽（IFBW），窄带宽可降低噪声、提升曲线平滑度，适合高精度测试；适当增加扫描点数，提升数据细腻度。

同时开启平均测量模式，过滤偶然噪声干扰，让测试曲线更稳定。通过参数优化，既能保障测试精度，又能平衡测试速度，适配不同器件的测试需求。

第三步：校准，消除系统误差核心步骤

校准是VNA测试最关键的一步，也是区分专业测试与业余操作的核心。测试线缆损耗、端口反射、转接器误差等系统误差，都会严重影响测试结果，而校准可以彻底消除这类固有误差。

常规测试优先选用通用的SOLT校准方式（短路-开路-负载-直通），严格按照设备提示，依次完成对应校准件的连接校准，覆盖全部测试端口。校准完成后，切勿移动线缆、转接器，避免校准失效，若更换测试配件、调整频段，需重新校准。

第四步：测量，规范操作采集数据

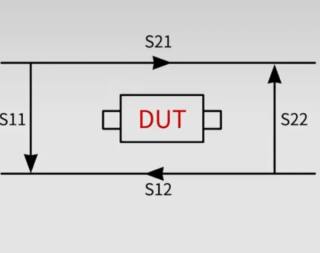

校准完成后，进入正式测量环节。拆除校准件，稳固连接待测器件，确保接口拧紧、接触良好，无松动、虚接情况，避免人为接触误差。连接完成后，启动扫描测试，实时观测S参数曲线，包括插入损耗、回波损耗、驻波比、相位等核心数据。

测试过程中保持设备静置、环境稳定，禁止触碰测试线缆与器件，等待扫描完成、曲线稳定后，再进行后续操作，确保采集的原始数据真实有效。

第五步：分析，精准研判测试结果

测量完成不等于测试结束，数据分析是挖掘测试价值的核心。我们需要结合器件指标要求，对测试曲线与数据进行精准判断：观察通带平坦度、阻带抑制、插入损耗数值是否符合标准，排查谐振点、异常波动、噪声尖峰等问题。

同时对比设计指标、行业标准，判断待测器件是否合格，针对异常数据，可回溯参数设置、接线、校准等环节，排查误差来源，确保测试结果具备参考价值。

第六步：保存数据，留存完整测试档案

最后完成数据归档，避免测试数据丢失、无法溯源。可根据需求灵活保存文件格式，常用格式包含S2P原始数据、截图曲线、测试报告文档。保存时备注清晰关键信息，包括器件型号、测试频段、测试时间、校准方式等。

完整的数据留存，既能方便后续复盘对比、项目追溯，也能为产品迭代、问题排查、质检归档提供完整的数据支撑。

总结

VNA测试的核心精髓，在于流程标准化、操作精细化。预测试排隐患、优化参数提精度、校准消误差、规范测量采数据、精准分析判结果、留存数据可溯源，六步流程环环相扣、缺一不可。

熟练掌握这套基础六步测量法，可快速完成各类射频微波器件的标准化测试，有效提升测试专业性与数据可靠性，完全满足日常研发、调试、质检、售前方案测试等场景使用需求。
