超迷你30W小钢炮,Aohi氮化镓充电器评测

2021-04-15 14:48:18 2点赞 6收藏 2评论

“5W的大小20W的性能”是小编用来形容目前市面上大部分20W充电器的,因为很多20W充电器采用了氮化镓技术,可以让体积很小的充电器支持大功率充电。

超迷你30W小钢炮,Aohi氮化镓充电器评测

不过现在很多充电器厂商不想将小体积大功率的充电器局限在20W,近日,小编收到了一款来自Aohi的氮化镓充电器,这款充电器的体积和苹果5W相当,但却支持30W的输出功率。

Aohi是奥海科技旗下的自营品牌,而奥海科技是众多国内手机厂商,如华为、小米、OPPO、vivo等手机原装附带充电器的核心制造商,下面就来看看Aohi的这款氮化镓充电器表现如何。

一、Aohi 30W氮化镓充电器介绍

1、产品包装盒

超迷你30W小钢炮,Aohi氮化镓充电器评测

从包装盒的正面就可以看出充电器的外观,左上角是Aohi的品牌Logo,下面是充电器的名称:MAGCUBE 30W PD MINI FAST CHARGER。

超迷你30W小钢炮,Aohi氮化镓充电器评测

直接打开包装盒,充电器被厚厚的内胆包裹着,充电器壳体上还带有防刮膜,除此之外还有一些纸质配件。

2、Aohi 30W氮化镓充电器

超迷你30W小钢炮,Aohi氮化镓充电器评测

整个充电器外观比较圆润,黑色的壳体上印制着白色的Aohi品牌Logo,品牌形象凸显。

超迷你30W小钢炮,Aohi氮化镓充电器评测

充电器采用单USB-C物理输出接口设计,接口面板的外壳设计恰恰和四周光滑的壳体相反,手感不错。同时这里也是整个充电器外观部分最具辨识度的地方,谁说充电器做不出个性化,这个“前脸”看起来就挺个性的。

超迷你30W小钢炮,Aohi氮化镓充电器评测

USB-C物理接口内部为黄色胶芯,意为支持快充,接口四周额外配备了金属圈,这样即使长时间插拔接口也不会松动。

超迷你30W小钢炮,Aohi氮化镓充电器评测

接口面板自带长条状快充指示灯,方便用户判断插座是否有电以及夜晚定位充电器所在。同时在接口底部还带有MAGCUBE 30W的标识。

超迷你30W小钢炮,Aohi氮化镓充电器评测

充电器的体积非常有优势,这是因为充电器的插脚不可折叠,这样可以进一步榨干充电器内部的空间。壳体上印制着充电器的具体参数。

USB-C电源适配器

型号:AOC-C001

输入:100-240V 50/60Hz 0.5A

输出:5V3A、9V2.22A、9V2.77A、15V2A、20V1.5A 3.3-11V3A 30W Max

深圳市奥达电源科技有限公司

中国制造

3、体积重量

超迷你30W小钢炮,Aohi氮化镓充电器评测

使用卡尺实测充电器的宽度约为28.04mm。

超迷你30W小钢炮,Aohi氮化镓充电器评测

厚度约为28.05mm。

超迷你30W小钢炮,Aohi氮化镓充电器评测

不算插脚的长度约为32.26mm。

充电器的三维参数为28.04x28.05x32.26mm,可以得出充电器的体积约为25.37cm³,以最高输出30W计算,功率密度约为1.18W/cm³ 。功率密度达到了1.18成功破1。

超迷你30W小钢炮,Aohi氮化镓充电器评测

和苹果30W充电器对比一下……视觉感差距很明显。

超迷你30W小钢炮,Aohi氮化镓充电器评测

整体和苹果5W充电器几乎一样大。

超迷你30W小钢炮,Aohi氮化镓充电器评测

从左到右依次为苹果5W充电器、Aohi30W氮化镓充电器、苹果30W充电器,放在一起大家直观感受一下。

超迷你30W小钢炮,Aohi氮化镓充电器评测

充电器仅重40.2g。

超迷你30W小钢炮,Aohi氮化镓充电器评测

放在手上,非常小巧,也非常轻。

二、快充协议读取

1、快充协议

超迷你30W小钢炮,Aohi氮化镓充电器评测

使用POWER-Z KT002读取充电器的快充协议,实测支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP快充协议。

2、PDO报文

超迷你30W小钢炮,Aohi氮化镓充电器评测

读取充电器的PDO报文,实测支持5V3A、9V2.22A、9V2.77A、15V2A、20V1.5A五个固定PD输出档位,额外还支持3.3-11V3A一组PPS档位,缺少了12V输出档位。

三、输出兼容性测试

1、充电兼容性测试

超迷你30W小钢炮,Aohi氮化镓充电器评测

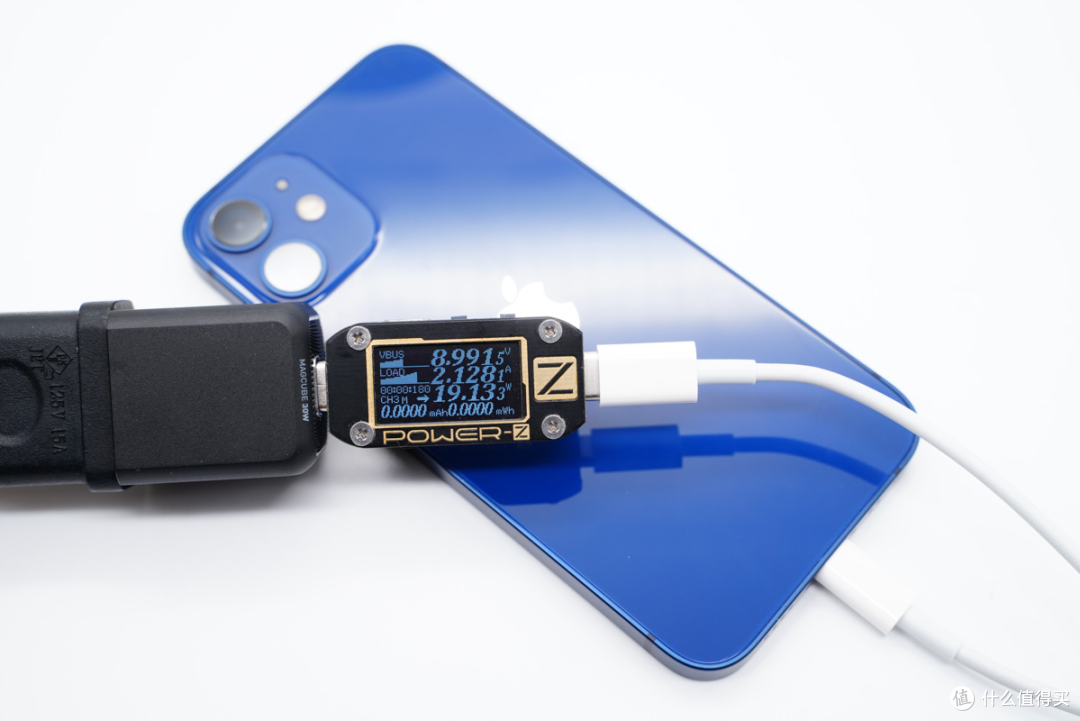

使用充电器为iPhone 12 mini充电,功率为8.99V 2.12A 19.13W,此时处于PD快充状态。

超迷你30W小钢炮,Aohi氮化镓充电器评测

使用充电器为努比亚红魔5充电,功率为9.61V 2.82A 27.16W,此时处于PPS快充状态。

超迷你30W小钢炮,Aohi氮化镓充电器评测

Aohi的这款充电器还可以为三星S20 Ultra提供25W+的快充功率。

超迷你30W小钢炮,Aohi氮化镓充电器评测

在为iPad Air 4充电时功率也可以达到15.92V 1.93A 28.93W。

超迷你30W小钢炮,Aohi氮化镓充电器评测

使用充电器为MacBook Pro充电,功率为19.94V 1.44A 28.82W。

超迷你30W小钢炮,Aohi氮化镓充电器评测

将所有的测试数据汇总成表,为绝大多数手机充电均可以触发9V快充,在为平板和笔电充电时可以触发15V或20V快充。

超迷你30W小钢炮,Aohi氮化镓充电器评测

整个柱状图的走向上平板和笔电的功率自然最高,在27W以上,其他设备的快充功率均处于正常水平。

2、充电全程

超迷你30W小钢炮,Aohi氮化镓充电器评测

使用充电器为iPad Air 4充电,整个充电过程中电压均处于15V输入档位,49分钟前功率在27W左右,随后下降至16W左右。1小时39分后功率和电流逐渐下降直至充电结束,全程耗时约2小时15分,最高功率为14.96V 1.88A 28.22W。

超迷你30W小钢炮,Aohi氮化镓充电器评测

将整个充电全程绘制成曲线图,从曲线图的数据中可以看出充电器为iPad Air 4半小时可以充入35%的电量,1小时充电66%,完全充满需要2小时15分。需要注意的是此次测试是为iPad Air 4平板电脑充电。

四、其他性能测试

1、1小时满载

超迷你30W小钢炮,Aohi氮化镓充电器评测

按照额定功率20V 1.5A 30W满载对充电器进行稳定性测试,测试时间为一小时,测试过程中电压值呈水平直线,无明显波动情况,长时间满载也可以稳定输出。

2、待机功耗

超迷你30W小钢炮,Aohi氮化镓充电器评测

经过功率计测试,Aohi 30W氮化镓充电器在220V 50Hz的空载功耗为0.036W,换算下来一年损耗的电能约为0.31KW·h,若市价电为0.6元/KW·h,则充电器一年的空载功耗约为0.18元左右。

110V 60Hz时的空载功耗为0.033W,换算下来,一年损耗的电能约为0.28KW·h,若市价为0.6元/KW·h,则充电器一年的空载功耗约为0.16元左右。

3、转换效率

超迷你30W小钢炮,Aohi氮化镓充电器评测

220V 50Hz下,将Aohi30W氮化镓充电器在各个电压档位的输出功率拉满进行测试:五个档位测得插线板AC端输入功率和USB端输出功率,通过计算,可得充电器的转换效率从86.92%到90.55%不等。

超迷你30W小钢炮,Aohi氮化镓充电器评测

110V 60Hz下,充电器的转换效率从86.42%到89.71%不等。

4、纹波测试

超迷你30W小钢炮,Aohi氮化镓充电器评测

空载情况下:四个档位输出时纹波峰峰值从25.6mVp-p到60.8mVp-p不等。

超迷你30W小钢炮,Aohi氮化镓充电器评测

重载情况下:六个档位输出时纹波峰峰值从77.6mVp-p到136.0mVp-p不等。

充电器在110V 60Hz交流输入的情况下进行了空载与重载的纹波测试,测试结果如下:

超迷你30W小钢炮,Aohi氮化镓充电器评测

空载情况下:四个档位输出时纹波峰峰值从30.4mVp-p到46.4mVp-p不等。

超迷你30W小钢炮,Aohi氮化镓充电器评测

重载情况下:六个档位输出时纹波峰峰值从72.0mVp-p到129.0mVp-p不等。

纹波测试小结

国家标准中充电器纹波要求是不高于200mVp-p,Aohi 30W氮化镓充电器在110V 60Hz、240V 50Hz输入电压下,所有输出功率纹波峰峰值均低于200mVp-p这个标准很多,表现不错。

5、温升测试

得益于氮化镓功率器件成功量产商用,大功率充电器小型化得以实现,让消费者可以享受这种新时代科技,很多读者非常关心氮化镓充电器发热量,所以我们加入了温升测试,但首先要明白几个温升测试小知识。

充电器热量跟功率密度、效率值、内部方案设计、环境温度等等有关,功率密度低的产品因为体积大有足够的空间让元件布局隔开,表面温度会较低,但体积往往十分巨大。而功率密度高的产品,内部往往采用了立式插板元件堆叠等设计,尽可能地将充电器做小方便用户携带,理论上温度会比功率密度低的产品热。

另外单口充电器与多口充电器因为电路设计上不同的发热也有区别,单口充电器属于AC to DC直接输出方式,多口充电器则是AC to DC to DC,经过二次压降发热量相对单口充电器会高一点。

作为参照,满载一小时测试中,低功率密度的氮化镓充电器满载温度一般在60-70度之间,而高功率密度的单口氮化镓充电器一般在70度左右,高功率密度的多口氮化镓充电器温度一般都会超过70度。

对充电器的温升进行测试,测试条件为在温度约为25℃的恒温箱中以20V 1.5A 30W的功率持续输出一小时的温升情况进行测试。

超迷你30W小钢炮,Aohi氮化镓充电器评测

以30W的功率持续输出1小时后采集到充电器表面的最高温度为77.6℃。

超迷你30W小钢炮,Aohi氮化镓充电器评测

翻转至另一侧,充电器表面最高温度72.9℃。

充电头网总结

氮化镓技术的出现和成功商用颠覆了以往人们对充电器功率和体积的认知,让人们意识到原来大功率充电器的体积也可以这么小。氮化镓充电器的普及方便了用户的生活,大功率充电器不再霸插座了,功率上升到可以为笔电充电,但体积非常小巧,出门放在包里随拿随走,再也不用面对被板砖式充电器支配的恐惧了。

说回正题,Aohi的这款30W氮化镓充电器同样采用了氮化镓的元器件,可以使得在充电器体积如此小巧的情况下还可以输出20V电压档,30W的快充功率。整体造型上Aohi 30W氮化镓充电器体积小巧,边角过渡圆润,接口面板采用了不同的设计风格。充电器采用单USB-C物理输出接口设计,USB-C接口内圈额外配备了金属圈,防止长期插拔造成接口松动,细节处理的不错,此外插脚为固定样式不可折叠。

充电器支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP快充协议,支持5V3A、9V2.22A、9V2.77A、15V2A、20V1.5A五个固定PD输出档位,额外还支持3.3-11V3A一组PPS档位,缺少了12V输出档位。在实际的兼容性测试中为大部分设备均可以提供快充服务,整体表现不错。

体积十分小巧,功率密度达到了1.18W/cm³,支持最高20V的输出档位,最高30W的快充功率,这些特点让Aohi 30W氮化镓充电器称的上是小钢炮。
