是德 N9020A 频谱分析仪产品介绍

1. 概述

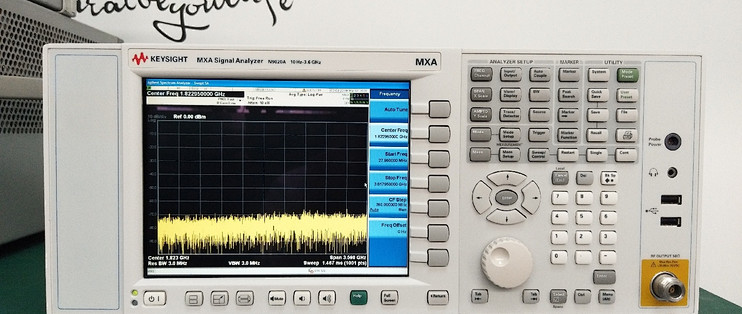

N9020A 是是德科技（Keysight Technologies，前身为安捷伦 Agilent）推出的一款高性能频谱分析仪，属于 X 系列信号分析仪家族的一员。它具备优异的射频性能、广泛的频率覆盖范围，并支持多种测量功能，广泛应用于无线通信、雷达、电子战、射频元器件测试等领域。凭借卓越的动态范围、高灵敏度和强大的分析能力，N9020A 可满足高端研发、生产测试及现场应用的需求。

2. 主要技术参数

• 频率范围：10 Hz 至 26.5 GHz（可选 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz 版本）

• 分析带宽：标准 25 MHz，可选扩展至 40 MHz/85 MHz/160 MHz

• 相位噪声：-114 dBc/Hz（10 kHz 偏移，1 GHz 载波）

• 显示平均噪声电平（DANL）：-174 dBm/Hz（带前置放大器）

• 三阶交调截断点（TOI）：+19 dBm

• 实时频谱分析（RTSA）：支持（选配），适用于信号瞬态捕获

• 测量应用：支持 5G NR、LTE、WLAN、蓝牙、EMI、相位噪声等多种应用

3. 主要特点

3.1 宽频率覆盖与高动态范围

N9020A 提供 10 Hz 至 26.5 GHz 的频率覆盖，适用于从低频音频信号到毫米波频段的测量需求。其出色的动态范围确保了弱信号的精确测量，同时避免了强信号带来的干扰。

3.2 卓越的信号分析能力

N9020A 配备 160 MHz 的最大分析带宽（可选），能够满足宽带信号测量需求，如 5G、Wi-Fi 6E、雷达脉冲分析等。同时，其相位噪声表现优异，有助于提升频率稳定性和精确度。

3.3 多种测量应用支持

N9020A 兼容 Keysight X 系列测量应用程序，涵盖无线通信、射频组件分析、电磁兼容测试等多个领域。例如，5G NR 测量应用可实现 5G 信号解调，EMI 测量应用可满足电磁兼容测试需求。

3.4 灵活可升级

N9020A 采用模块化设计，用户可根据需求选择不同的频率范围、分析带宽和测量应用，确保设备适应未来技术发展，延长使用寿命。

3.5 兼容 VSA 软件，实现高级矢量信号分析

N9020A 可与 Keysight 89600 VSA 矢量信号分析软件配合使用，提供时域、频域和调制域的详细信号分析，适用于复杂信号解调与调制质量评估。

4. 典型应用

4.1 无线通信测试

N9020A 适用于 4G LTE、5G NR、Wi-Fi、蓝牙等无线通信协议的研发和生产测试，可进行误码率分析、EVM（误差矢量幅度）测量、相邻信道功率比（ACPR）测试等。

4.2 雷达与电子战信号分析

凭借 160 MHz 实时带宽和高动态范围，N9020A 能够捕获雷达脉冲信号、分析频率捷变信号，并支持电子战信号测量，如干扰信号检测与分析。

4.3 射频元器件与模块测试

N9020A 可用于功放、滤波器、混频器等射频组件的测试，测量谐波失真、互调失真、噪声系数等关键指标，确保射频系统的性能优化。

4.4 EMI/EMC 测试

N9020A 通过 EMI 预一致性测试应用，可用于电磁兼容性测试，帮助工程师在产品开发早期阶段发现和修正电磁干扰问题，降低认证测试风险。

5. 结论

N9020A 作为 Keysight X 系列中的一款高端信号分析仪，凭借其卓越的性能、丰富的测量功能和灵活的可升级性，成为射频、微波和无线通信领域的理想测试工具。无论是在研发、生产还是现场测试环境中，N9020A 都能提供高精度、高可靠性的测量结果，为工程师带来更高效的测试体验。
