一个严重被低估的NAS机箱，设计独特联想ideacentre D400魔改装机

视频更直观，视频在此：

有大佬曾告知我流量密码：折腾普通NAS毫无用处，3D打印洋垃圾能把观众留住，我也知大佬所言不假，无奈搞洋垃圾摸不着门路，画图建模也没有天赋，只能买点成品折腾一番，算是中年人最后的倔强

作为一个喜欢折腾的玩家，折腾NAS已经成为生活中不可或缺的一部分，各种稀奇古怪的NAS都想捡来玩玩，偶有惊喜，偶有翻车，最近发现了一个比较少见的古董级的联想ideacentre D400的4盘位NAS主机，从整体的造型和设计看起来很有特色，所以，斥巨资（300块）买了回来，然后旧瓶装旧酒改造了一个4盘位的NAS，今天就来聊聊这个改造的NAS

这台联想 D400，是个货真价实的十五岁资深“老古董”，发布于2009年8月，售价499.99美元，搭载了ATOM 230处理器，1G的内存，1T 7200转硬盘，定位为家庭服务器，主要用途是家庭数据内容和存储中心，系统为WINDOWS Home Server，这个处理器发布于2008年，45纳米工艺，TDP为4瓦，功耗来看非常不错，至于性能方面，因为实在太过古老，我认为用拉胯来形容并不合适，应该用非常拉胯，不过，买的时候主要目标也并不是主板内存，而是机箱

作为一个15年前的产品，颜值方面却奇迹般地没有翻车，从外观来看，即便是按照现在的标准，也依然算过得去

整机的大小为200X210X210MM，尺寸来看基本就是一个正方体，在NAS机箱中绝对算得上是另类，目前为止极少见如此小的正方体4盘位NAS机箱

正面左侧是一块采用了镜面电镀工艺的面板，看起来像不锈钢，但是实则是塑料镀铬，面板从上到下是开机按钮，网络指示灯，硬盘指示灯，系统状态指示灯，以及USB备份指示灯，右边是半透明菱形网格亚克力面板（面板无开孔）

面板的上方还很细心的留了方便打开的凹槽，打开亚克力面板，内部为四个硬盘托架，一个USB接口，一个USB备份按钮，此外，右侧还有四个单独的硬盘指示灯

亚克力面板采用了磁吸的方式，能够很方便的进行开合，关闭时会自动吸附，背面是挡板口，一个半高的PCIE，以及电源的固定孔位，挡板口上方有两排的通风口，前面板没有开孔，尾部也没有风扇

这个机箱的设计跟常见的机箱完全不同，是极为少见的侧面进风和出风，给我的第一感觉是：这机箱的设计师是一个比正经设计师更不正经的正经设计师？完全不走寻常路。用另辟蹊径来形容都不过分。

在机箱左侧面，一个大小为125X66MM的区域有着密集的条形孔，用于进风，而另一侧一个125X125MM有更密集的条形孔，用于出风

整机附带了正版的WINDOWS HOME SERVER系统，从整体来看，这个NAS在所有的四盘位的NAS中都能算是小个子，而且这么小的体积还带一个半高的PCIE，实在是难得，用两个字形容就是：牛逼

过顶部那个联想 LOGO，真让人怀疑设计师是不是下午茶喝多了，画蛇添足硬加上去的，一点都不协调

拆开机箱盖，机箱盖和框架部分都采用了镀锌板材，厚度为0.8毫米，镀锌板材成本低，且防锈效果不错，虽然已经十多年了，但是整机几乎没有锈迹，非常难得

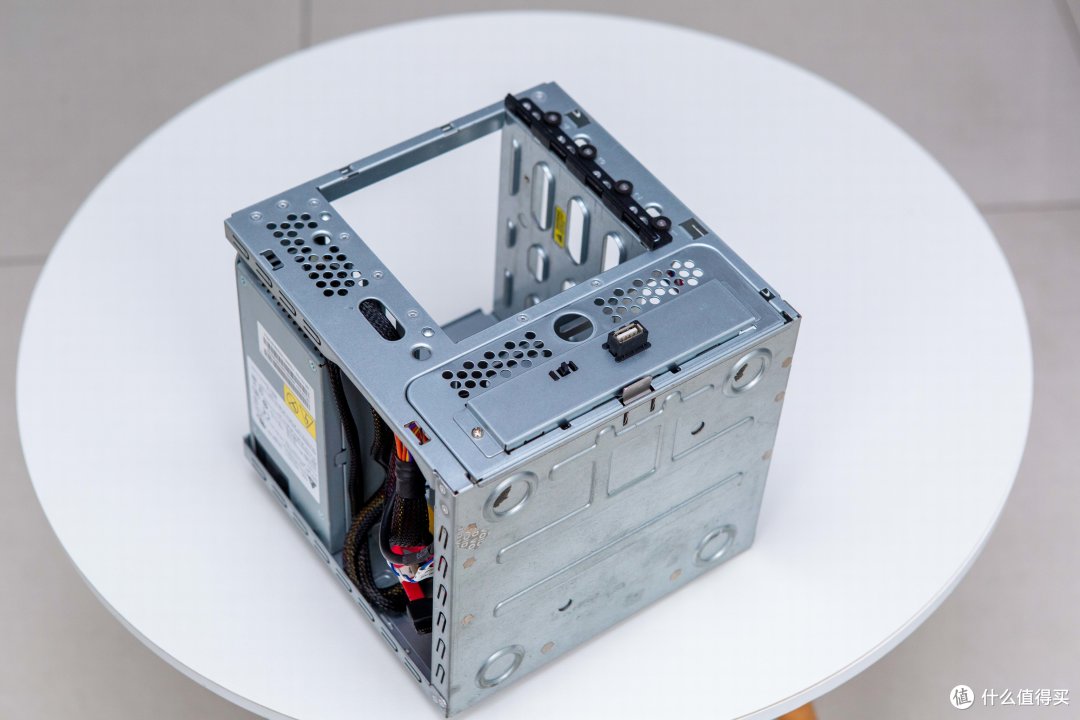

虽然板材并不算很厚，但是因为机箱本身很小巧，而且在关键部位，也有反折压平等工艺的加持，整体强度还是不错的，设计方面是采用了硬盘笼上置，主板放底部的方案，这个方案的好处是可以更合理的利用空间，但是缺点就是装机的时候，难度会相对更大一些，不过，既然做到了体积小，装机相对麻烦一些也完全可以接受

整机外部特别是机箱盖的部分，划痕比较明显，但是内部就好了很多

整硬盘托架基本都是塑料材质，托架很新，而且很软，甚至软到了我十分惊讶的程度，毕竟按照联想的一贯风格，即便是不太好，但是也不至于差到这个程度，直到我拿了一块硬盘装上去，才发现这个设计是有原因的，因为采用了免螺丝安装的方案，所以软一点有助于方便安装硬盘，而装好硬盘以后，整体的感觉就好了很多，基本没有了拿着托架在手那种拉胯的感觉，从硬盘推入的情况来看，也比较顺畅，前半段还感觉间隙略大，到后半段的时候，就很合适了，间隙控制得还算比较好，从推入以及扣住的感觉来看，托架还算不错，至少达到及格分数肯定没有问题

因为ATOM 230太过古老，性能孱弱，而且主板还没有显示接口，要想用得顺手，必须换一个主板，重新装机，测量了一下，从主板到硬盘笼底部的高度65MM左右，散热器的选择很多

电源固定在机箱左侧

整个风道的设计是左侧进风，右侧固定了一把1225的AVC风扇出风，而正是这个左右的风道，大大的减小了整机的长度

风扇的插头并没有接到主板上，而是插到了硬盘背板上面，且还支持温控，实际测试开机以后因为冬天室温很低，所以风扇的转速极慢声音比较小，反而电源风扇的声音更明显

机箱整个前面板是用卡扣扣到框架上，所以只需要掰开卡扣，即可很容易的取下整个前面板，D400的主板安装方式跟迎广MS04类似，都是先把主板固定到主板托架上，然后再推入，区别在于，MS04是从尾部推入，而D400是从正前方推入，而这种正前方推入主板托架的机箱还真是第一次见

这个机箱跟绝大部分机箱都完全不一样，设计风格和理念可以说是独树一帜，非常有特色

这个U性能太弱，1G的内存也实在太小，没有折腾的价值，所以直接让主板内存退休

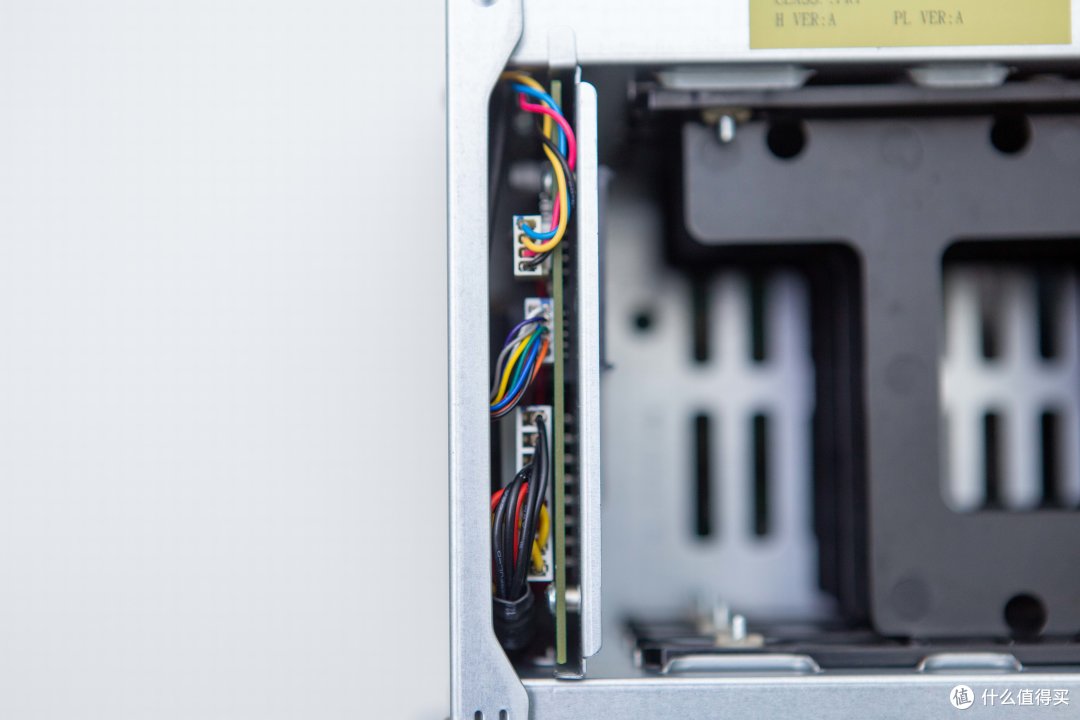

硬盘背板是直接卡到机箱框架对应的卡口上，并没有任何的螺丝固定，直接拔掉供电插头取出来即可，只是背板和后面板的距离很近，且连着供电线和SATA线，所以取出时要稍微慢一点

因为要换主板，所以右侧原本的四个硬盘指示灯已经没有用处了，直接拆掉

D400原配的电源是台达190瓦的小1U电源，虽然只有190瓦，但是对于4盘位来说，也足够了

只是这个定制的电源和常见的小1U接口上有一些区别，电源只有一个24PIN的插头，一个4PIN的CPU供电插头，以及一个8PIN的异形插头，从实际测试来看，这个8PIN的插头两根黄色线是12V，红色是5V，黑色是负极，本质上就是两组D口供电，只是和常见的D口在形态上不同而已，从电源以及整体的情况来看，积灰并不明显，符合卖家说的买了以后只用了很短一段时间就闲置的说法

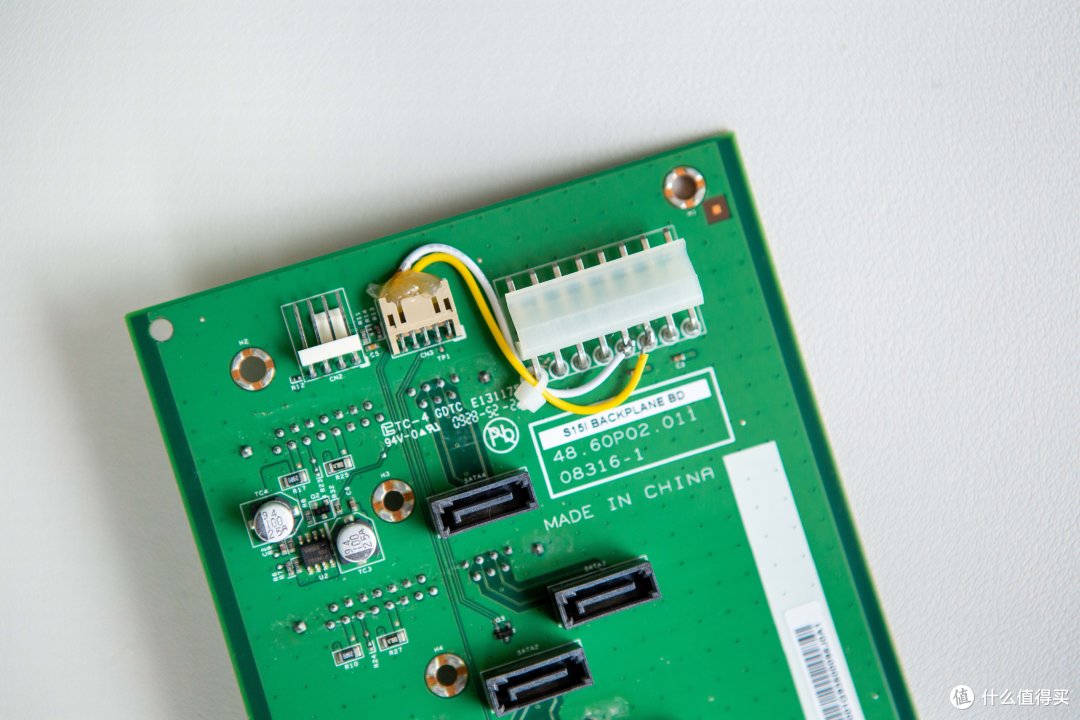

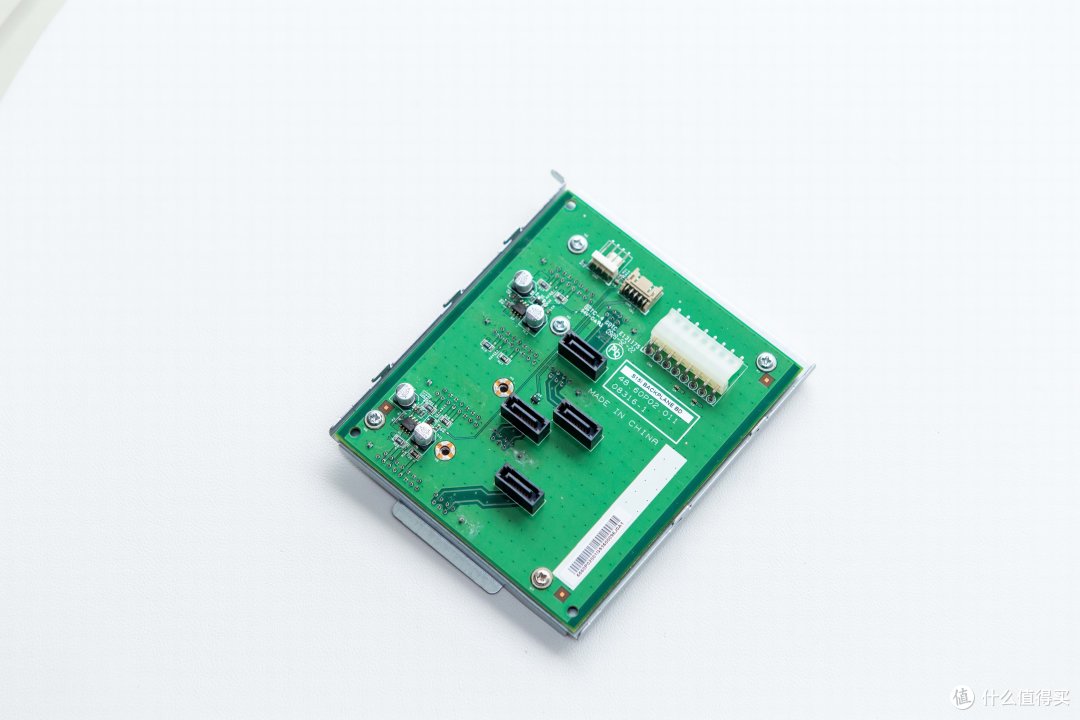

主板没有显示接口，即便是能开机，也无法知晓主板与背板的好与坏，主板不重要，原本就计划要更换，但是背板很重要，整机拆完以后，背板还算比较干净，有滤波电容，做工看起来也不错，至少对比某些机箱简陋的背板，这个背板要值得信赖得多

但是测试的时候遇到了问题，用另外一块主板SATA接口接背板，然后插上SATA硬盘，居然无法识别，最初我以为是背板恰好测试的接口坏了，于是换接口测试，但是，依然无法识别，考虑到连接了SATA线，也连接了供电线，风扇是否插到背板上，对于硬盘是否能识别不会有影响，除此之外，唯一有影响的就是那跟主板连接背板的10PIN连接线，将所有的线连接到原本的主板进行对比，最终发现，原本插主板的10PIN控制信号不仅能够控制插背板上风扇的转速，其中两个5V信号还能控制背板12V和5V供电

10PIN插座测电压，红色数字为不插10PIN线的电压

背板4个SATA接口分为两组，两个5V信号分别控制其中的一组，必须要主板给了5V信号，背板才能开启12V和5V为硬盘供电，经过测试，我最终选择了用8PIN供电的两个5V信号飞线直接连接到背板10PIN插座上两个5V控制信号的针脚，电源启动后，8pin供电的5V信号就和主板的5V供电信号起同样的作用，实现开启背板供电的目的

虽然飞线不太好看，但算是解决问题最简单省事的方案，我一直觉得，没有背板的NAS机箱，不能算是一个完整的机箱，有背板对于NAS来说，要方便很多

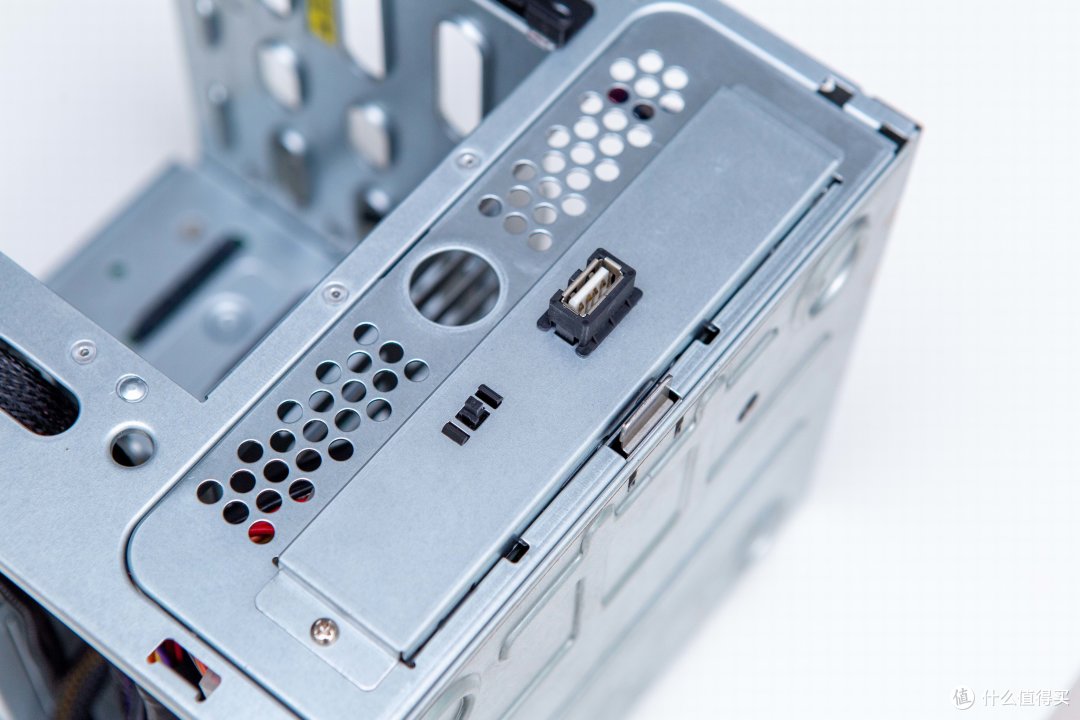

除了背板问题外，就是前置的USB，以及开机线的问题，因为这两组线不能适配常用的主板，所以也需要进行改造，前置USB是USB2.0，还算比较简单，USB2.0只需要四根线，简单的测一下通断，找四根杜邦线接上去，然后按照万能表测出的线序排列插入胶壳就行，机箱没有重启键，恰好前置USB旁边备份按键和插头都是现成的，用他做重启键即可

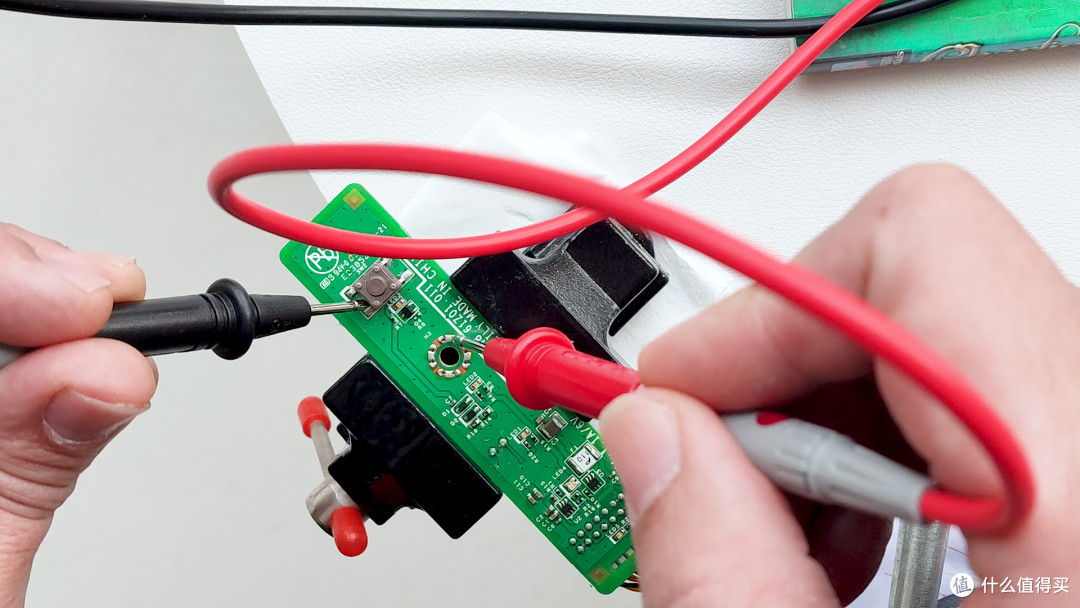

至于开机键，相对麻烦一点，拆下开机小板，用万能表测了一下，发现线路比较复杂，原本的插头不适配普通主板，要让指示灯亮，不仅需要5V供电，还得接3.3V，实在太过麻烦，干脆直接把除了开机键轻触开关那两根线保留，其他的线一概剪断丢掉，找出两跟杜邦线和胶壳接到开机线上，额外找了一个指示灯塞进去，改造就完成了，至于开机键下方那四个指示灯，就只能做摆设了

各种线材和背板改造完成，开始装机，本次装机选择了华擎B150itx主板，G4600处理器，8G内存，从整个装机过程来看，小机箱装机花费时间明显更多，理线不算容易，但是也远远没有我想象中那么困难，总体来看难度不算大，可惜的是，机箱设计的时候并没有预留专门的扎带固定孔位，对于这个体积的机箱， 为了方便理线，理线固定孔位是非常有必要的，可以大大提高装机的速度以及美观性

装机完成后，为了评估整机稳定性，简单做了一下烤机测试，在室温14度的情况下，开机五分钟以后，CPU温度33度，单烤CPU十分钟，CPU最高来到了55度

硬盘温度测试，插入四块3.5寸硬盘，两两对拷数据（同时拷贝和写入），硬盘高负荷运行，此时CPU占用在85%左右，算是模拟了高强度使用的场景，烤机持续30分钟，四块硬盘温度从最初的27度，到了31,31,34和35度，而CPU在41度左右

整体来看，散热还是不错的，这个侧向的风道经得起考验，有两块硬盘温度相对较高的原因是电源挡住硬盘笼上半部分，使得上面两块硬盘附近空气流动减少，虽然设计时电源和硬盘笼之间留有几毫米间隙用于通风，但是依然造成了一定的影响，好在总体来看影响不算大，侧面进风设计的好处是，不仅照顾到了硬盘CPU和主板，同时也照顾到了PCIE设备，可以说除了上层两块硬盘散热有些影响，其他方面都非常好

总体来说，这台联想 D400 虽然是“古董级选手”，但经过一番折腾，展现出了它的潜力。从使用几天的情况来看，还是不错的，可以说是一个严重被低估的NAS机箱，当然，我所说的严重被低估，一方面是指实际装机来看，这个机箱有很多地方设计可圈可点，很有特色，但是更大的原因在于改造难度，换普通ITX主板的话，背板需要飞线，需要改前置USB以及开机线，虽然看起来似乎都很简单，也就是动动手的问题，但是实际上改造的时候，没有任何案例以及相关资料可以参考，只能自己慢慢摸索，加上还有日常事务要忙，所以前前后后折腾了好几天才搞定，中途有朋友劝我放弃背板，直连硬盘，但是个人觉得，一个NAS如果没有背板，总归是不够方便，也不够好用，D400在4盘位的机箱中算是小个子，在这个体积的下还能做到支持最高60MM的散热器，不错的散热，以及一个半高的PCIE，是非常的难得了，机箱跟目前市面上的大多数机箱不管是风道还是主板的安装方式都完全不同，算是独树一帜，改造虽然还算不上完美，但是个人还是比较满意了，唯一的缺点就是机箱盖成色略差，划痕较为明显，不过好在也好解决，抽时间喷个漆就能焕然一新
