神说要有光，Tt挑战者H3 RGB套装体验，RGB灯效和做工都值得一看的评测
2019-05-04 14:20:00
14点赞
5收藏
1评论
前言
这几年在电脑DIY领域兴起了RGB的风潮，想想也可以理解，毕竟英特尔作为牙膏厂都不怎么给力，而AMD这几年才发力。算是给DIY市场注入了一点血液。但是DIY市场的疲软确实是事实。远的不说，我们北方哈尔滨这个城市，曾经人头攒动的百脑汇都已经倒闭歇业了。这里面背后的原因自不必细说。但是DIY市场虽然疲软，却也有内在的血液流动。DIY如今追逐的是个性化装机。例如今天要评测的TT三件套：挑战者H3机箱，Smart BX1 RGB 550W 电源、玲珑RGB风扇。在DIY领域，TT厂的产品在PC领域也算是万年“灯厂”之一，其相关外设产品，例如键盘、鼠标、风扇、机箱都有RGB产品面世，如今TT更是更新了电源产品线，从高端到入门级产品的电源都带有RGB灯效。所以本文的评测分三部分，第一部分介绍Smart BX1 RGB 550W 电源，第二部分介绍分析下TT挑战者H3机箱，第三部分介绍评测下玲珑RGB风扇以及灯效。您可以选择整篇阅读，也可以选择自己感兴趣的部分挑选阅读。
正文
第一部分 Smart BX1 RGB 550W 电源拆解与评测。
感谢张大妈给予的评测机会。TT发布了多款RGB灯效的电源，从450瓦入门到1000瓦高端电源，Thermaltake都有涉及。
官网部分截图，实际上TT的电源产品线非常丰富。本次测评的Smart BX1 RGB 550W 电源属于TT产品线的入门级产品。
Smart BX1 RGB 550W 电源具有铜牌认证，非模组设计也正是说明了这是入门级产品。
这里说一下，铜牌认证讲的主要是电源的转换效率，20%轻载和满载下的转换效率必须达到82%以上，50%典型负载下的转换效率则必须达到85%。这是铜牌认证的标准，银牌则必须达到88%的转换效率。金牌认证则需要转换效率在90%。

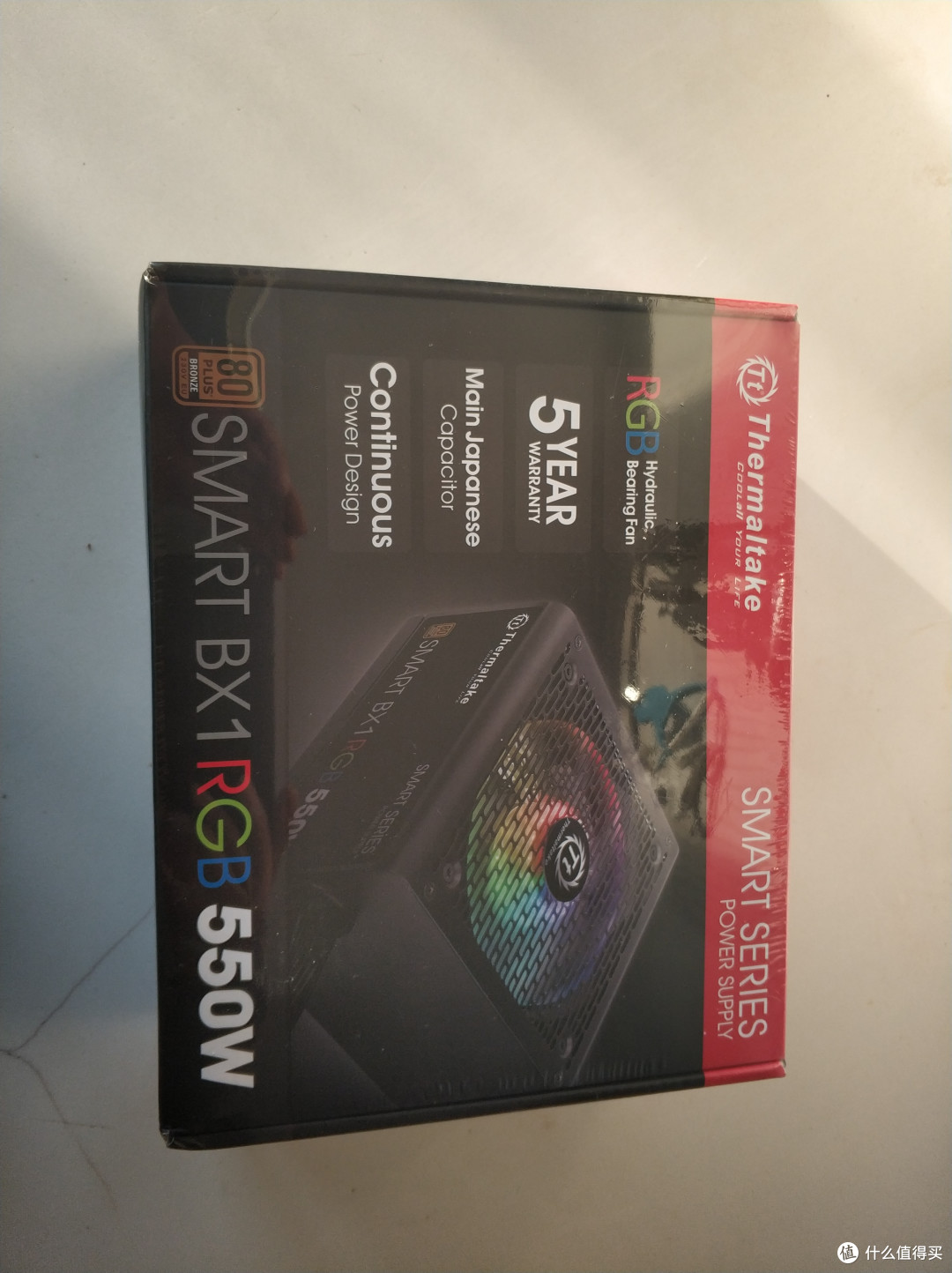

包装正面主页面虽然是英文，但突出的介绍了三个特点：5年质保、日系电容、持续电力（continuous).一会我们会根据这三个方面看看设计。

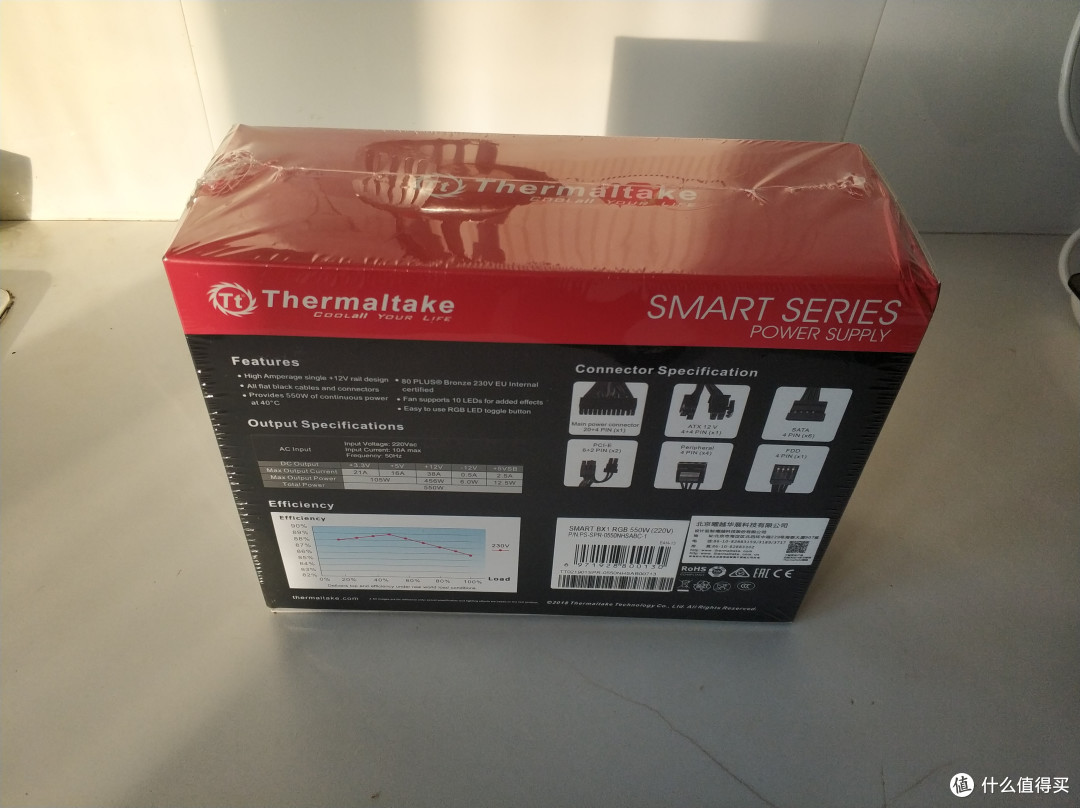

包装背面也是英文介绍，图标显示的是转换效率，负载在50的情况下，能看到转换效率达到89%。在负载100的情况下转换效率达到85.8%。确实是达到铜牌标准。
顶部是红色包装，可以说红黑搭配是经典搭配，看上去就让人有好感。

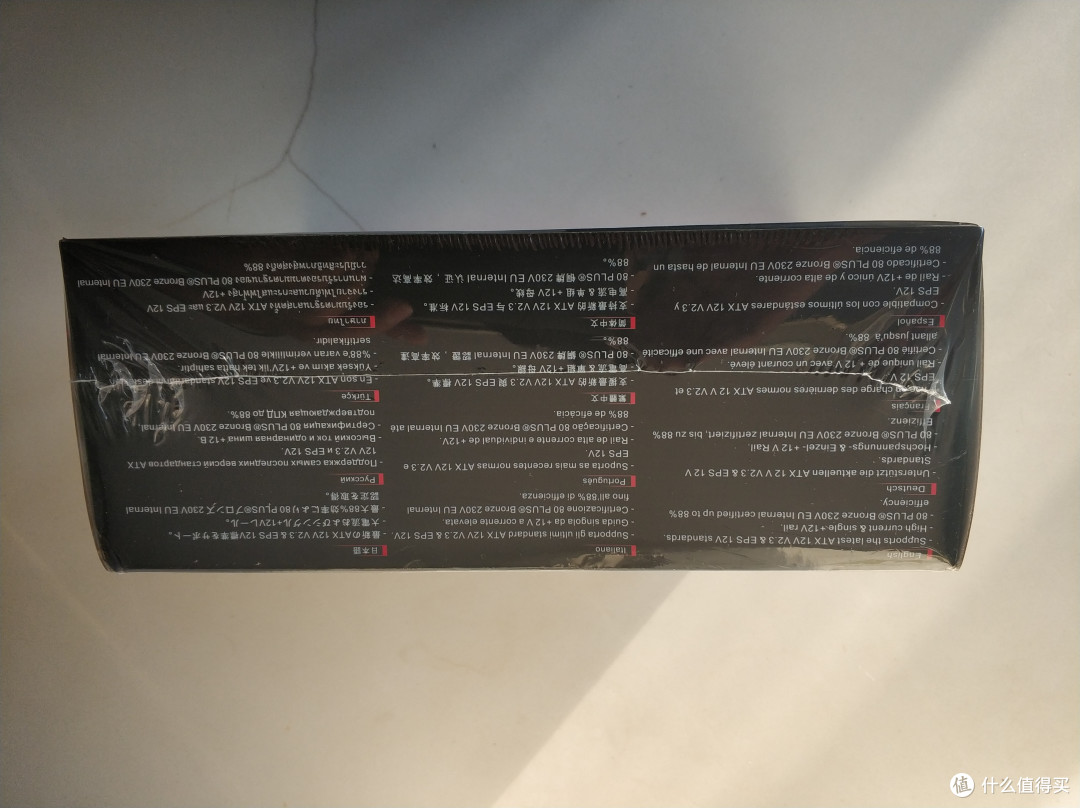

包装底部用了九种语言，其中包括繁体中文。主要是说，支援最新的ATX 12V V2.3与EPS 12V标准、高电流&单组 +12V母线、80PLUS铜牌认证。

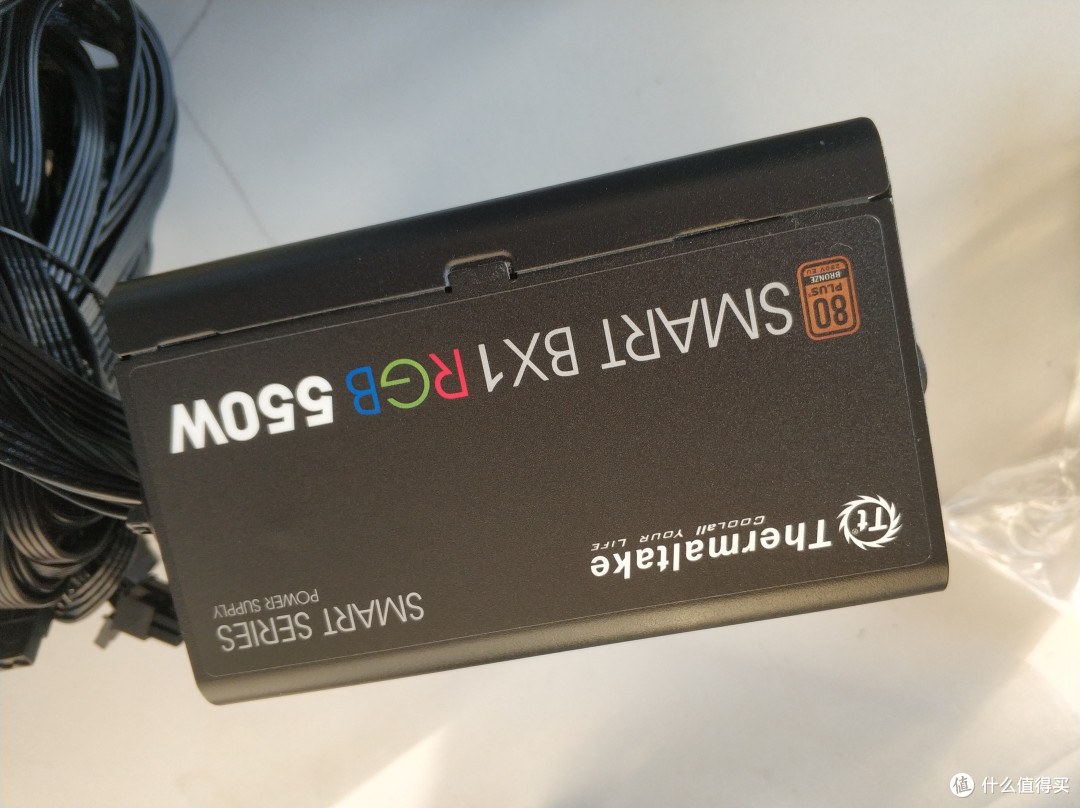

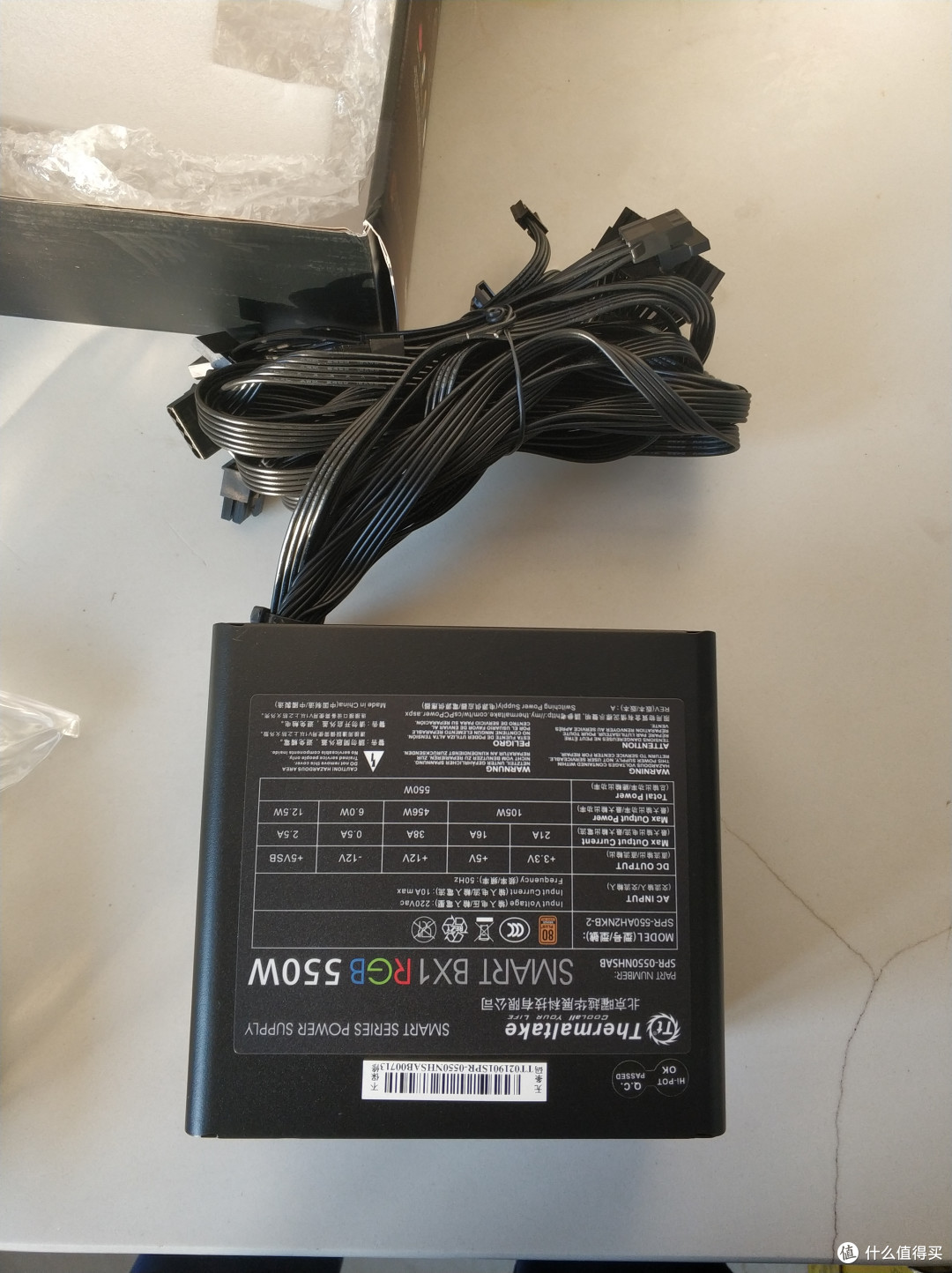

电源本体出场，其本体标签写着规格，但是作为入门级产品，也能看到产品的缩水之处，线材没有用全编织网包裹。只是普通的线材而已。提供有6个SATA、两个6+2 pcie、四个4PIN接口、1个FDD接口、12V最大456瓦、3.3伏5伏合并最高支持105瓦。

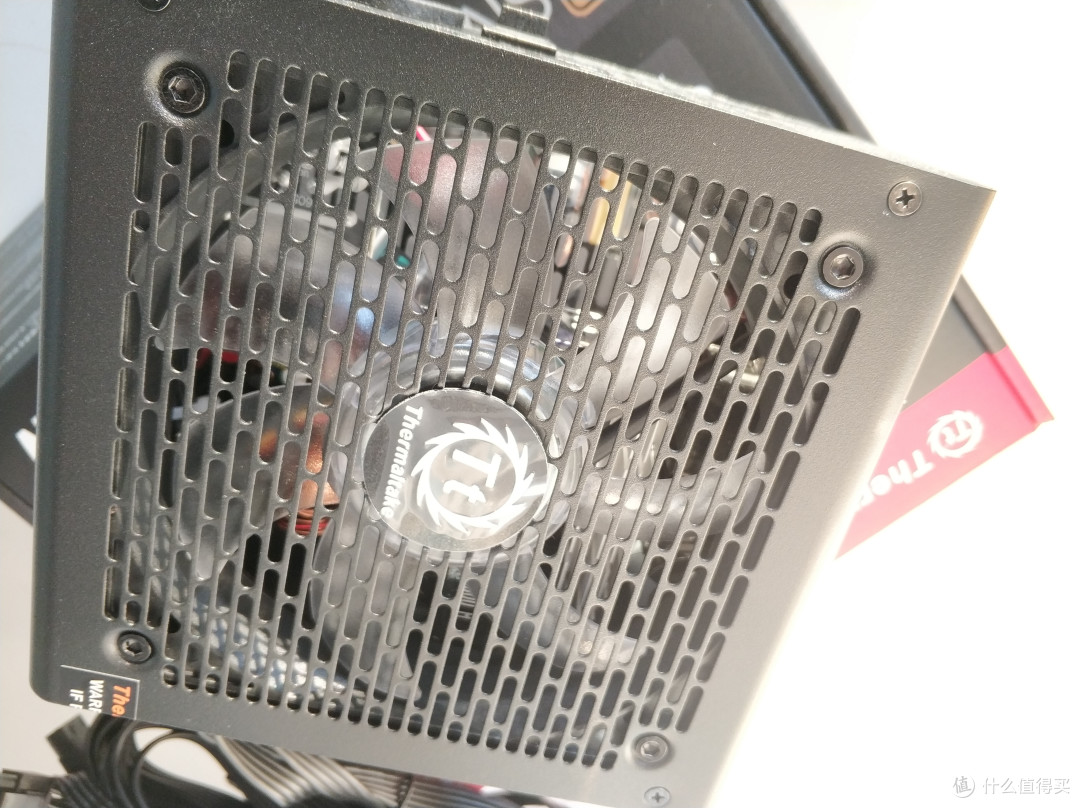

风扇孔是一体式结构，在其内部可见发光风扇的透明扇叶。也是RGB发光的基础。风散采用的是TT的七叶风扇。

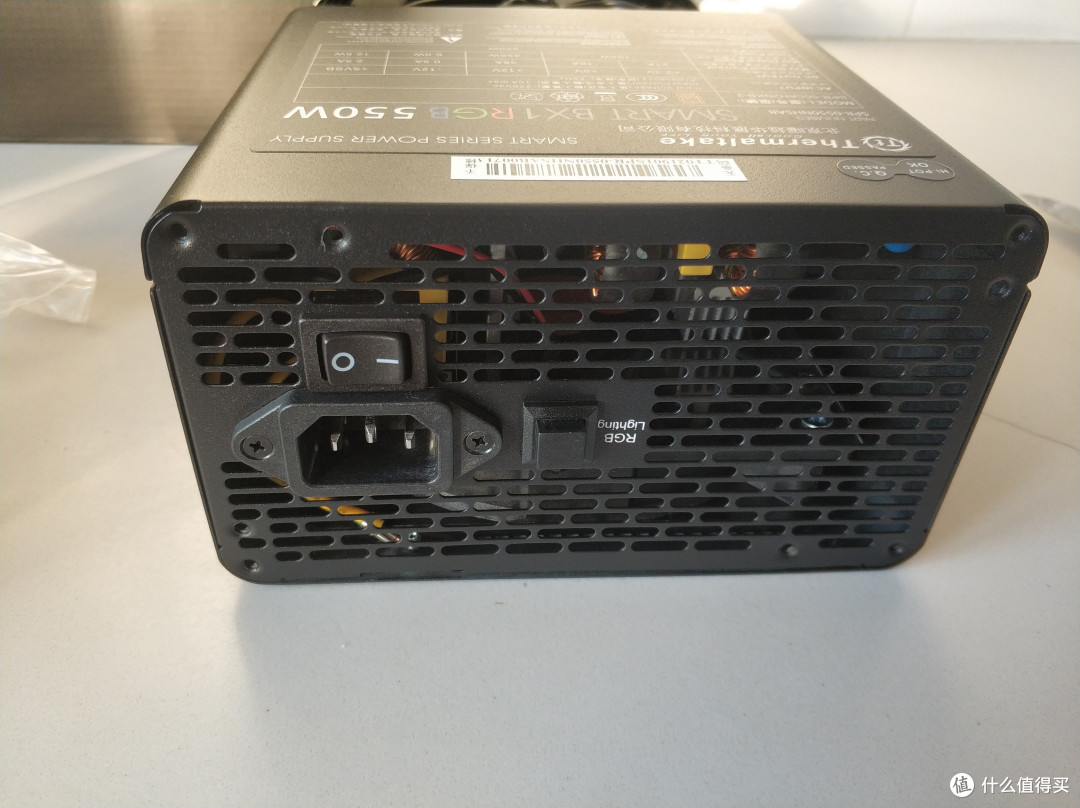

电源的背部设计比较简单，除了IEC接口，开关以外，还有一颗切换灯效的开关。在其他品牌，例如海韵、VEGA、海盗船等等，其后部会有一个风扇静音开关。这里并没有看到这样的设计。

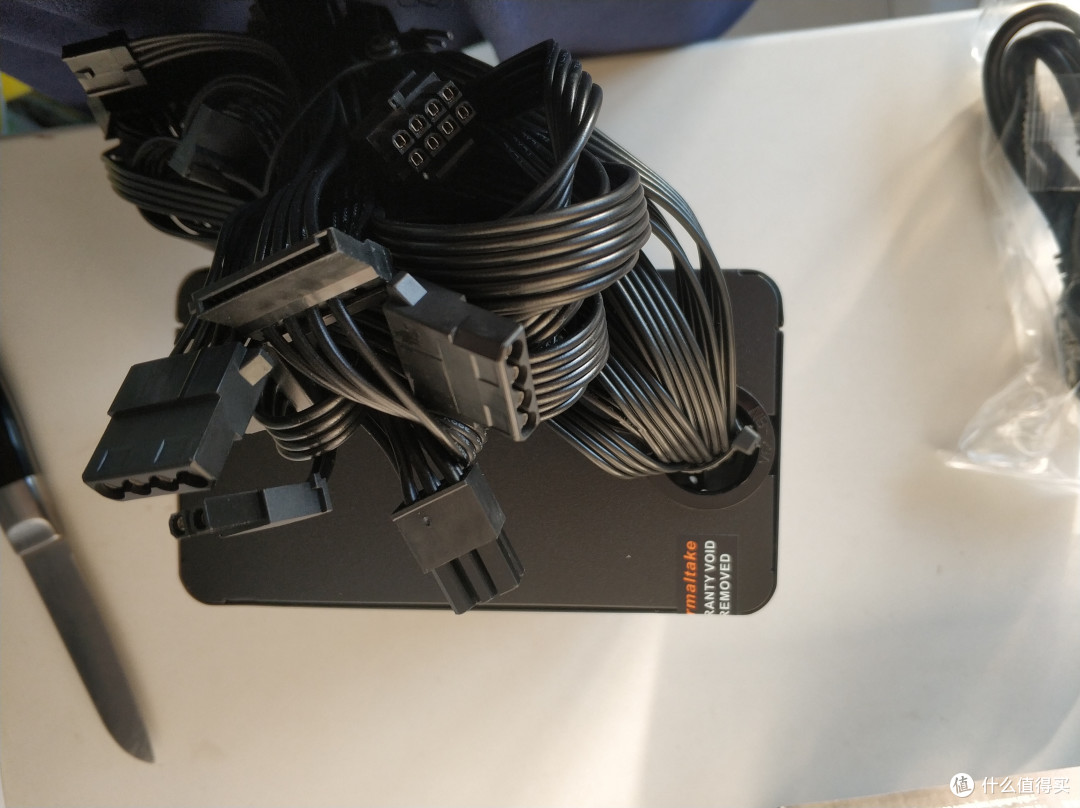

线缆特写，可以看到没有其他中端电源所采用的编织网包装，其优点和缺点同样明显，换个思维来说，这样未必没有好处，至少走线更好走，要知道编织网包装，往往线材很硬，走背线特别不容易。

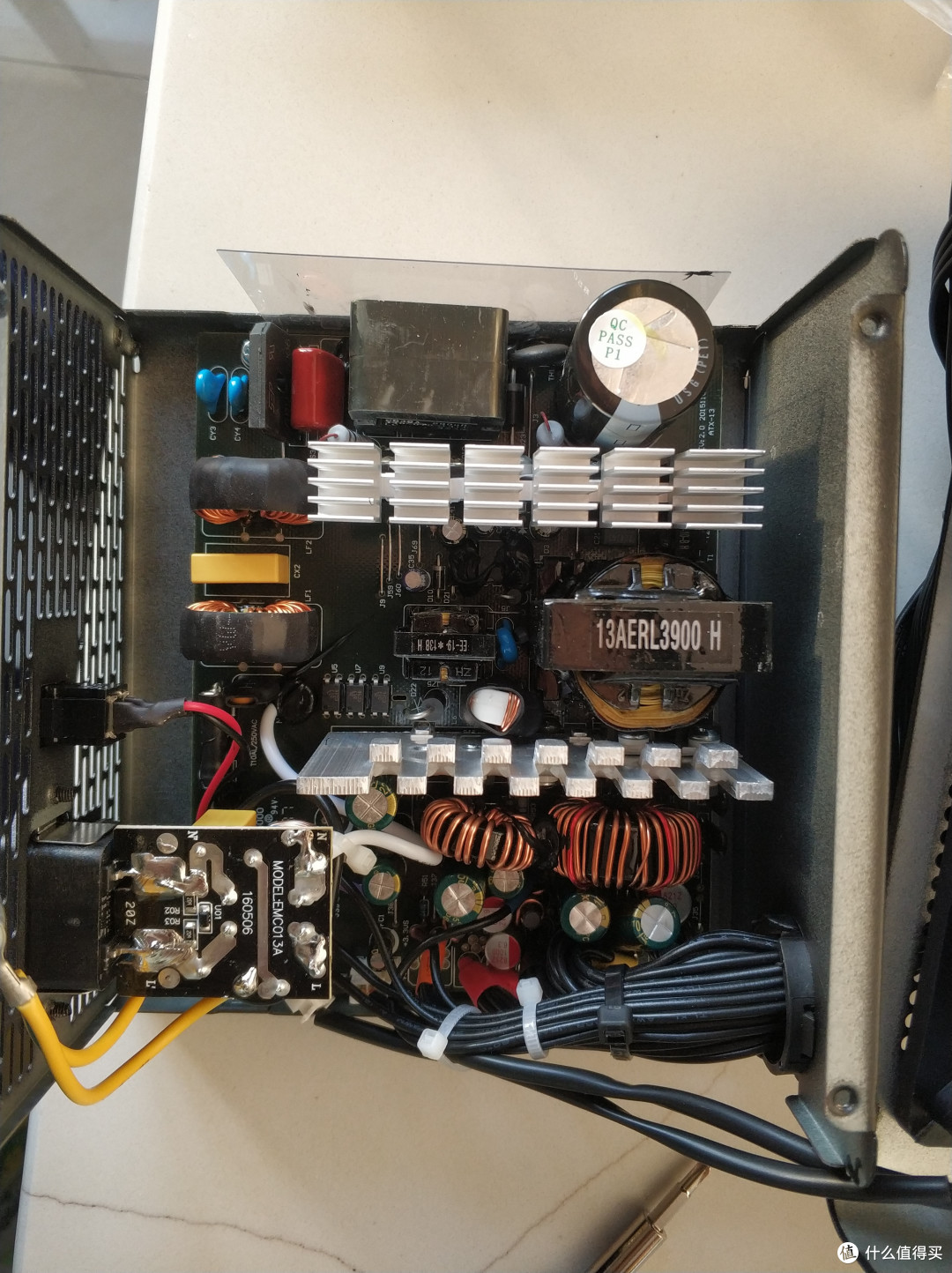

喜闻乐见拆机走起，可以看到整体做工看上去相对规整。由BSMI证号得知是中国锦州阳光能源旗下的电源厂代工的。

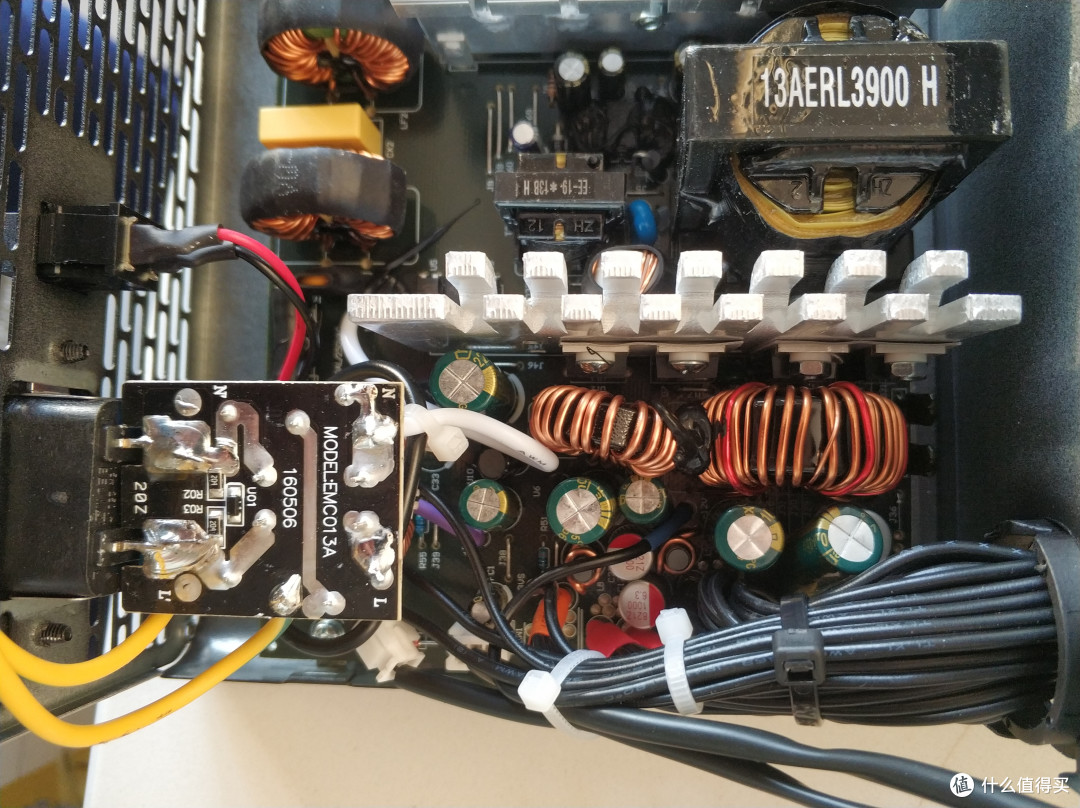

一级EMI Stage是以单独形式直接焊在输入底座上。

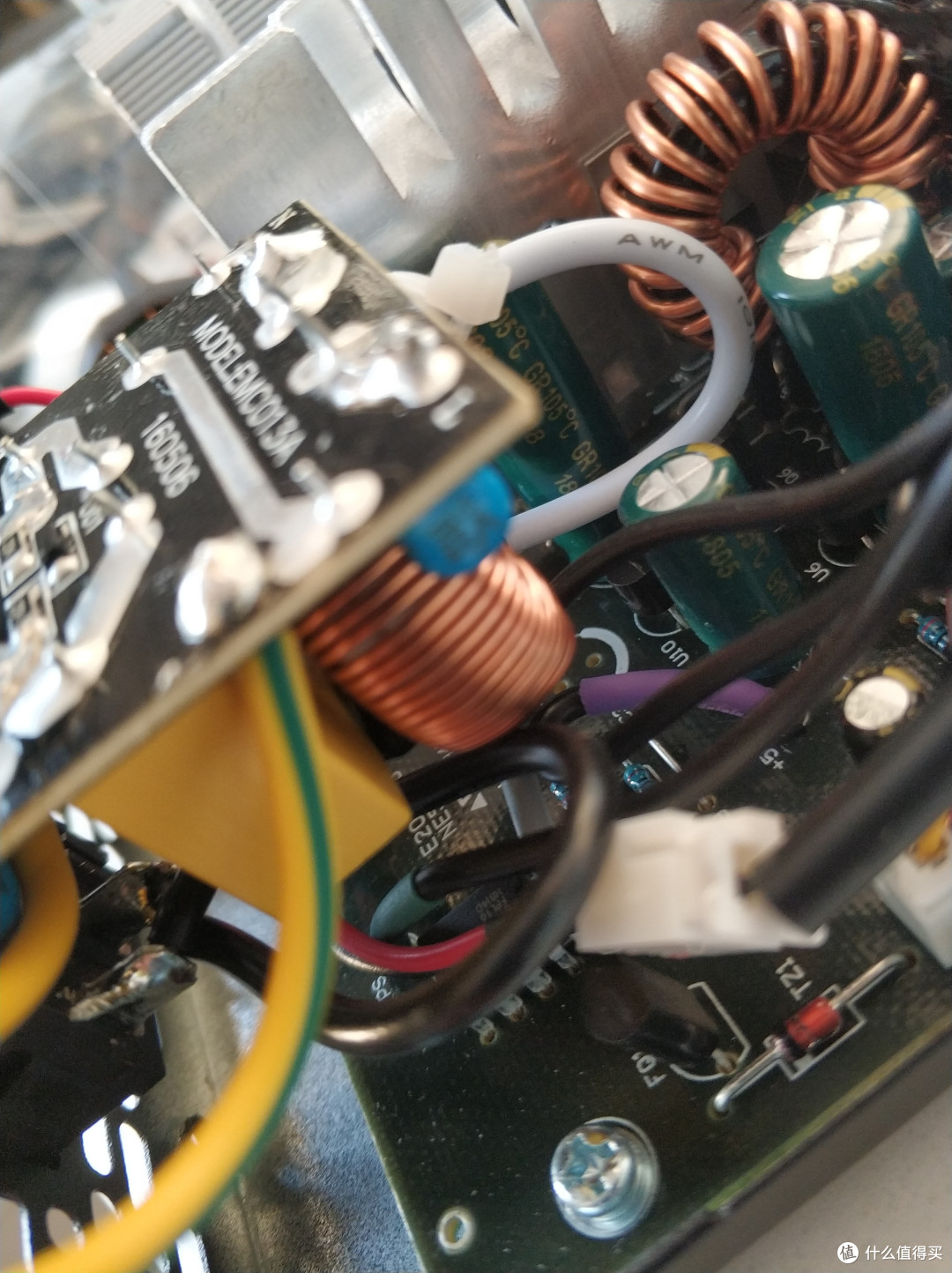

二级EMI stage是以保险丝与热缩管套住的MOV元件（此图右下方）用作电路前端来进行保护。
官宣中，写的是采用日系电容，具有高可靠性和稳定性。

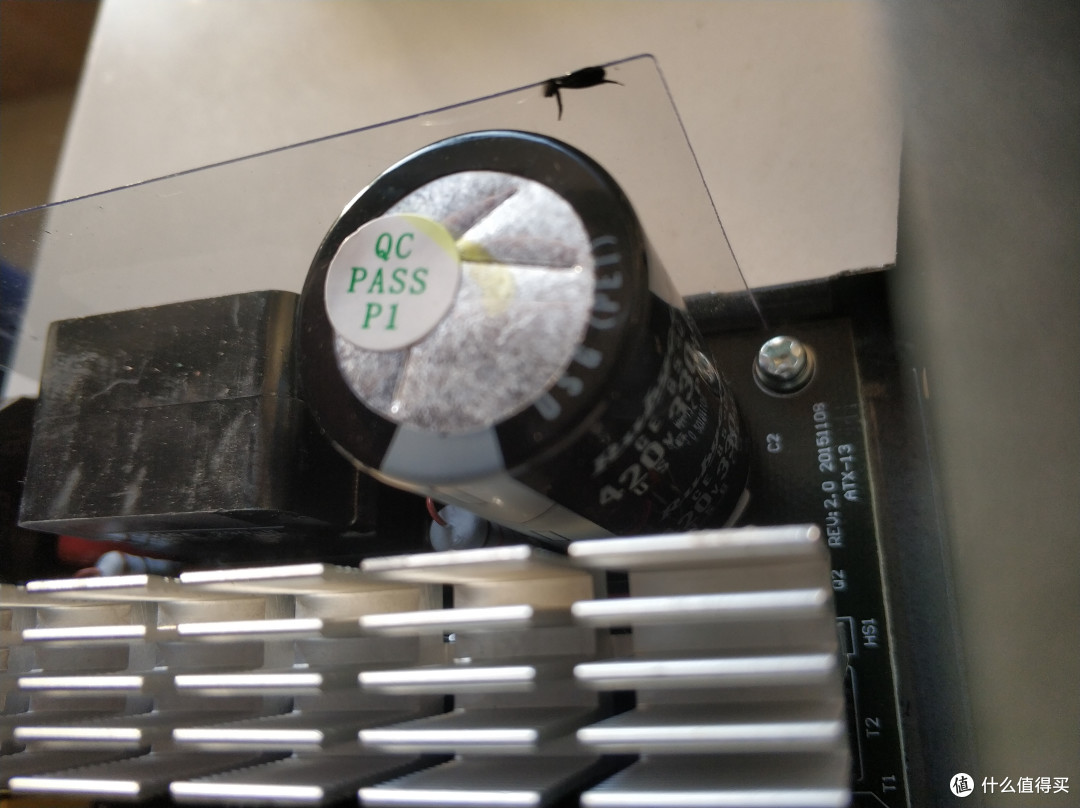

说的就是这颗主电容。旁边为高压PFC驱动电感。
主电容采用的是日本RUBYCON红宝石电容，确实是日系的高品质电容。
图片上部采用的绿色电容大部分是CHENGX GR系列105度C铝的电解电容。这部分也是DC-DC直流转换电路部分。

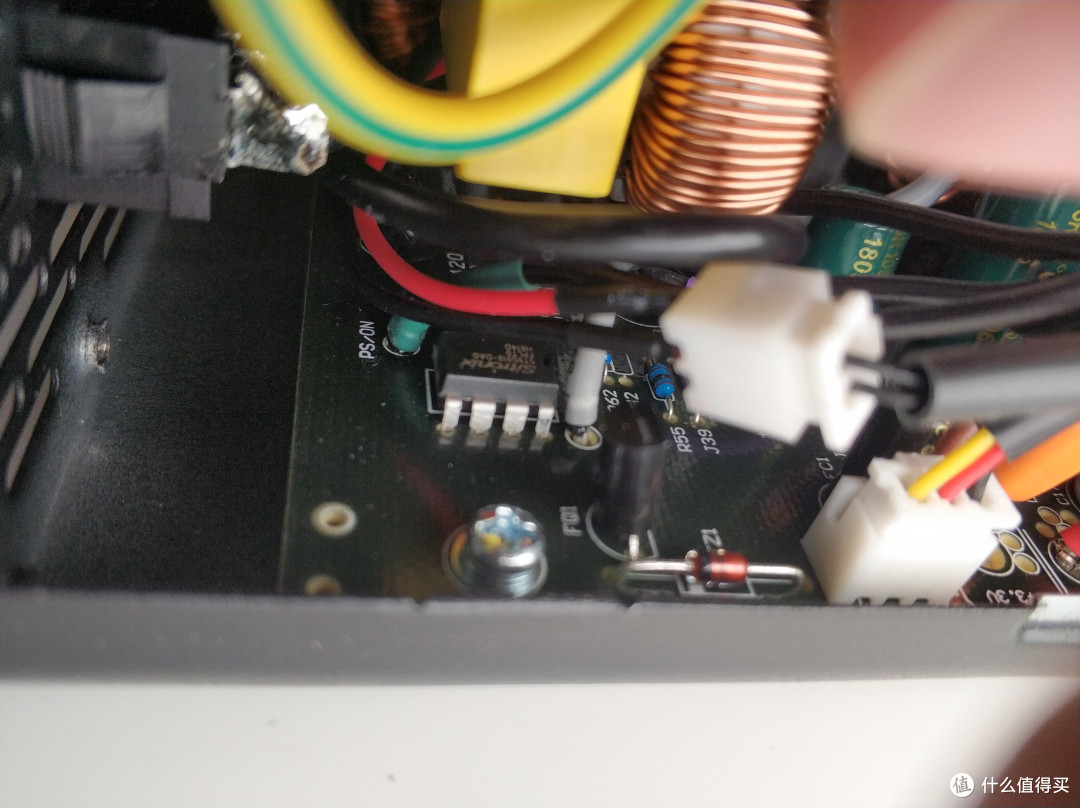

主板的主控芯片为矽创科级sitronix的st95313-DAG芯片，电路有OVP保护、opp保护、SCP保护、但是没有OCP保护。在主控左上方则是风扇控转电路。
tt的风扇RGB通过按钮来循环切换。三种接头分别是供电、控转、效果切换三组接线。风扇上的透明塑料片其实作用为导风罩，用黑胶粘贴固定。
点亮效果图。

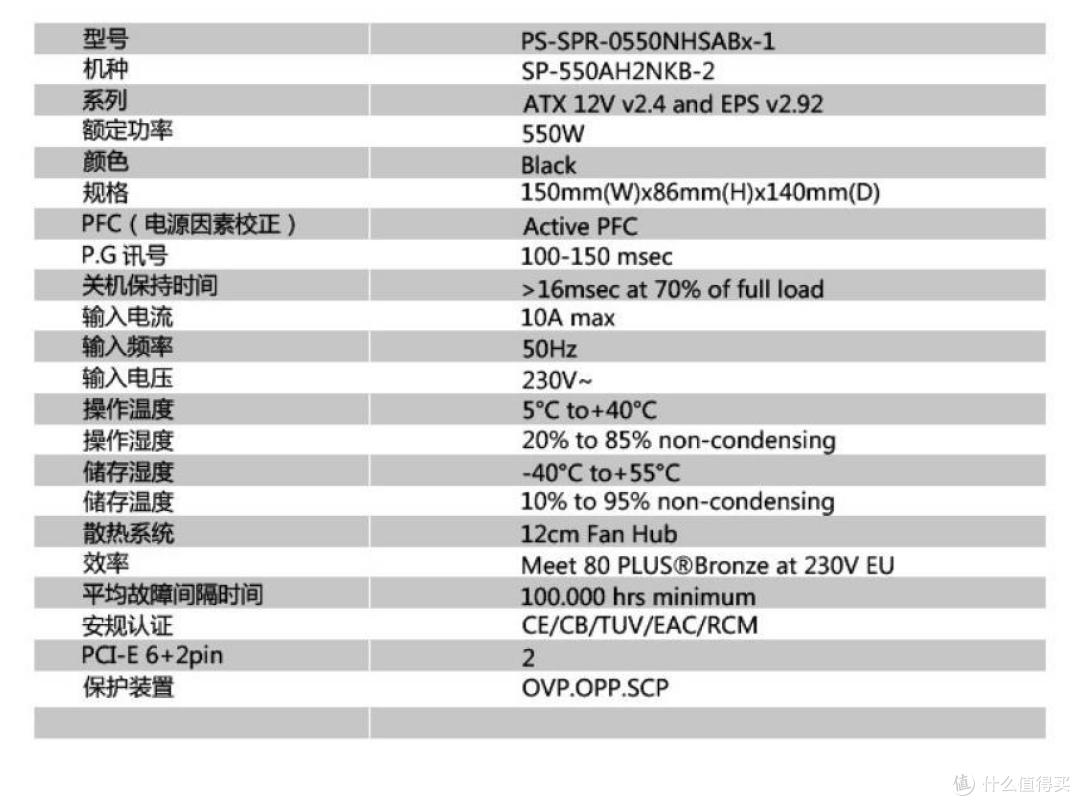

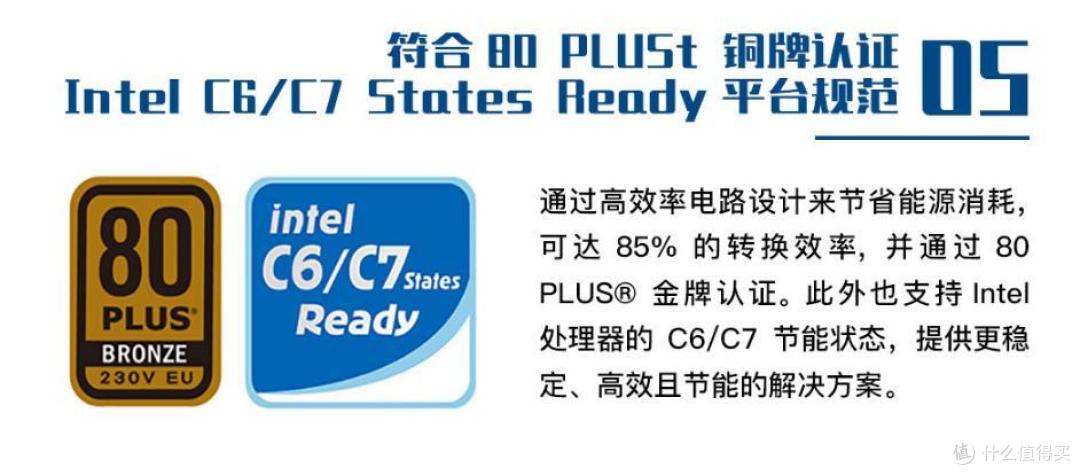

电源的官方规格图，支援OVPOPPSCP保护
京东售价319元。这是款有特色的入门级电源，拥有10个LED灯、3种灯效模式、7种色彩选择、且具有灯效记忆功能。
电源部分总结
先说缺点再说优点：缺点1、入门级电源电源线没有编织网，耐用性有待验证。
缺点2、没有采用模组设计，在金河田、振华类似价位都有半模组设计。
缺点3、本人不是电路设计专业出身，因此对于电源电路的设计只是一知半解。在同价位上，某知名品牌电源采用的是LLC-DC-DC纯直流低损耗电路设计，也因此在拆解中，有疑问，TT电源是否有LLC谐振转换电路。

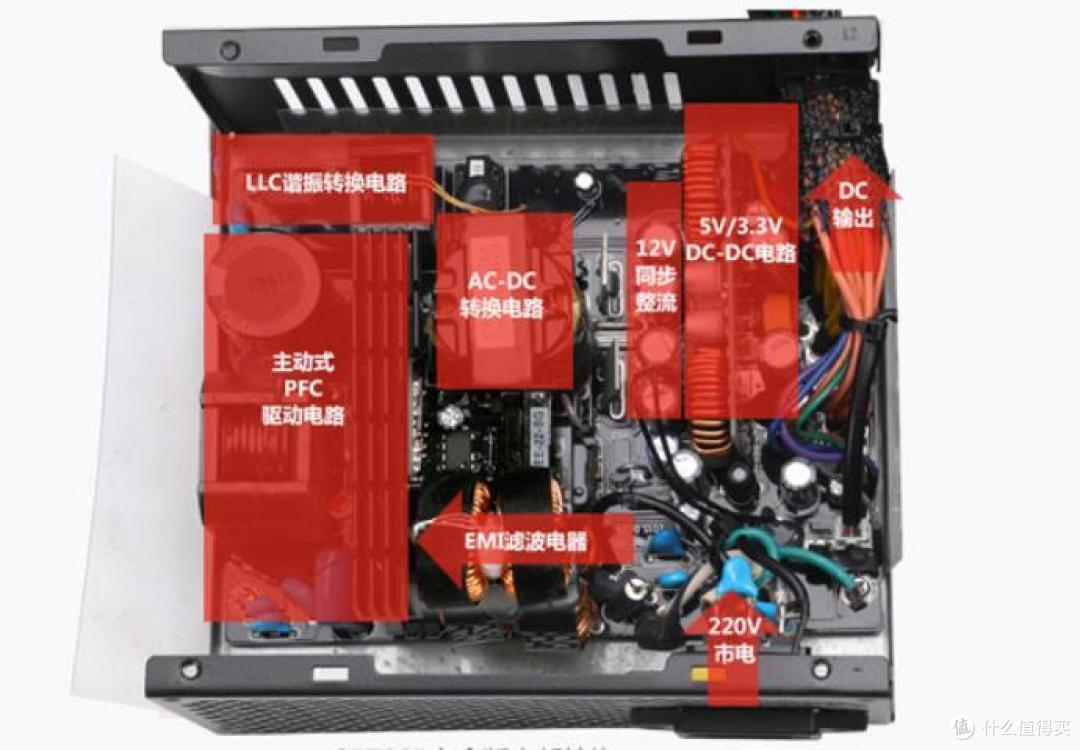

这是LLC+DC-DC经典电路设计图。其LLC谐振电路至少应该包括这两个部件。如下图：
在TT电源上，我们并没有看到这两个部件。谐振电路0电压开通，0电流关断（ZVSZCS）软开关特性，能实现高频开关线路低损耗。

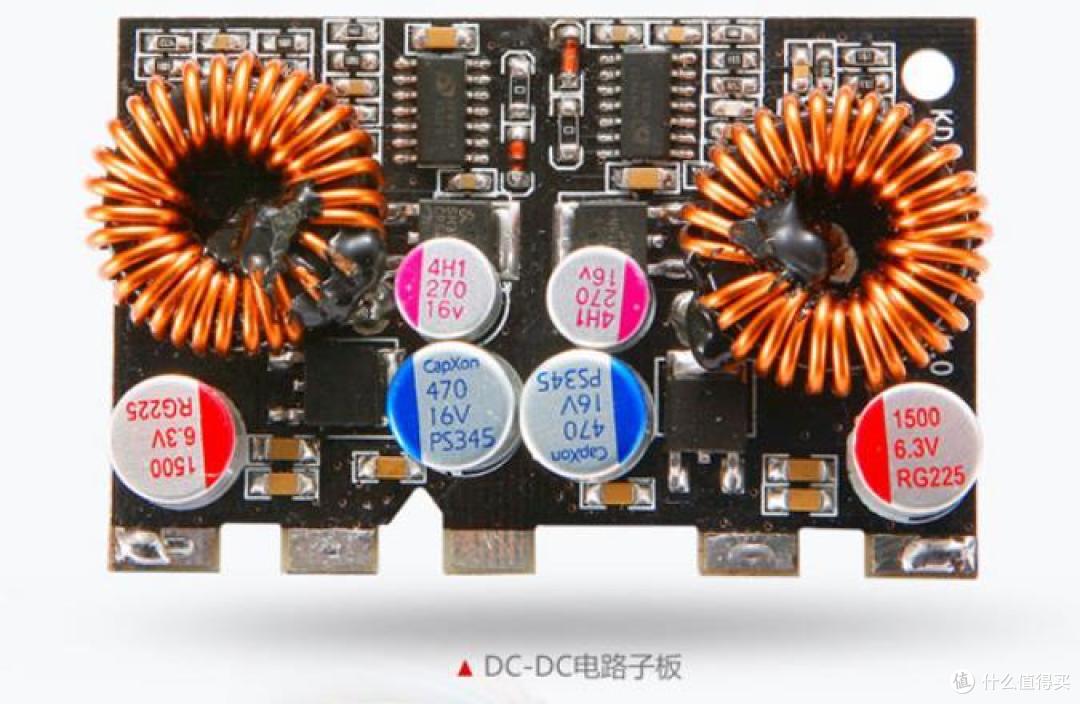

某知名品牌电源DC-DC电路图。电感和固态电容搭配设计，更稳固。
优点：优点1、RGB风扇是亮点。7种颜色互换，且有灯效记忆功能
风扇风量大，静音。用手机测噪音离电源15厘米左右45db的噪音，可以说是相当安静了。
优点2、五年质保好评。
优点3、采用日系红宝石电容好评，结实耐用寿命长。
第二部分 TT挑战者H3机箱测评

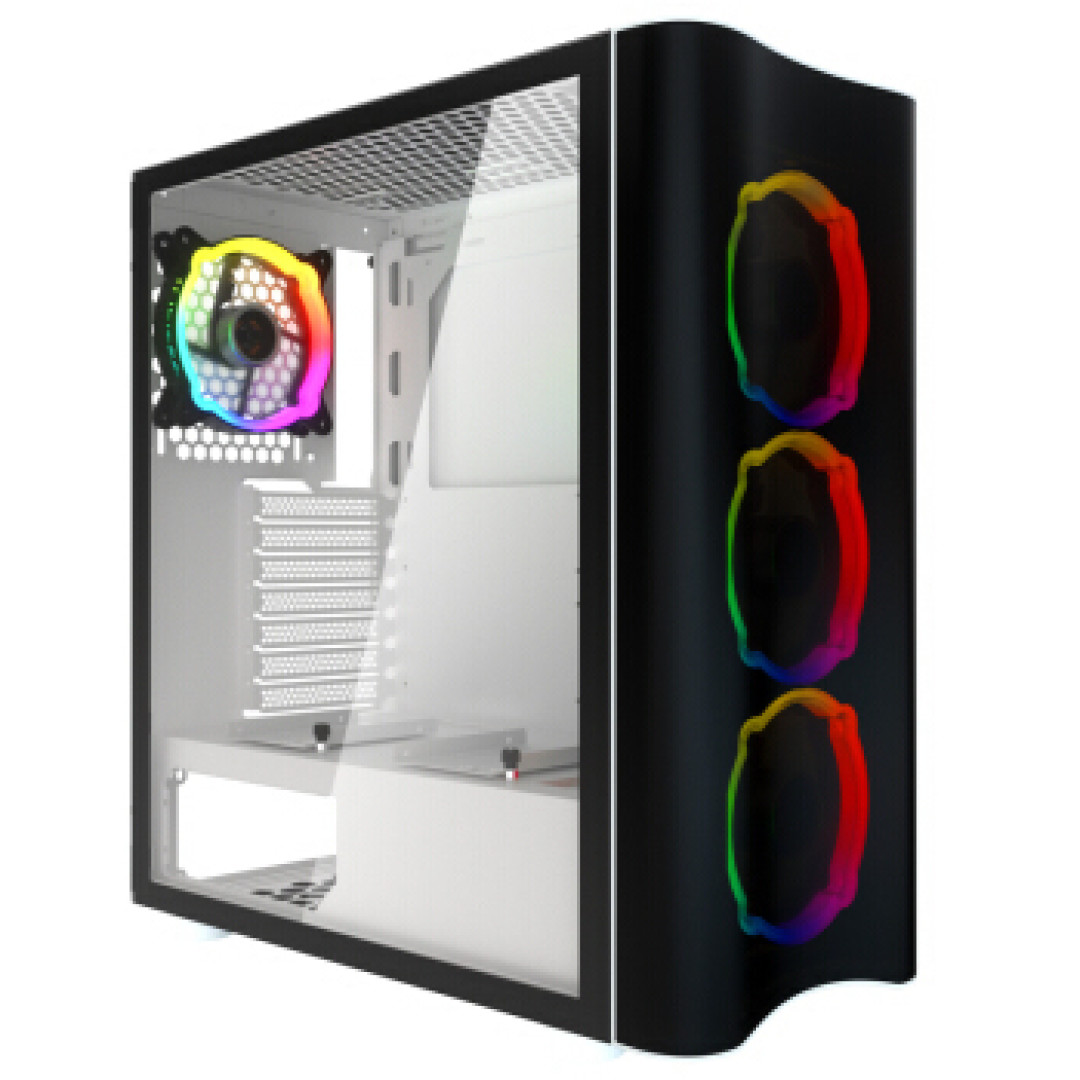

一般机箱会选择前进风后出风的散热模式，这种模式下的散热通道其实很利于散热，但是有不少机箱的设计都是把前进风后出风的散热通道封闭起来，例如著名的乔思伯机箱，这样风道只有一种选择就是垂直风道结构，今天来到我们现场的嘉宾就是TT挑战者H3机箱，我们一起来看看挑战者H3有什么不一样的地方。机箱规格一览图
TT挑战者H3机箱是一款入门级RGB侧透机箱，京东售价359元，并不是很贵，但是却做出了自己的特色，磁吸式钢化玻璃、曲面前面板、背部理线、支持长显卡。 此图为说明书正反面，介绍的很简洁。
因为有磁吸式钢化玻璃的设计，也因此在产品外包装上采用了近千元机才有的海绵泡沫包装，这样在运输中能够保证前置面版和玻璃材质得到最大的保护。

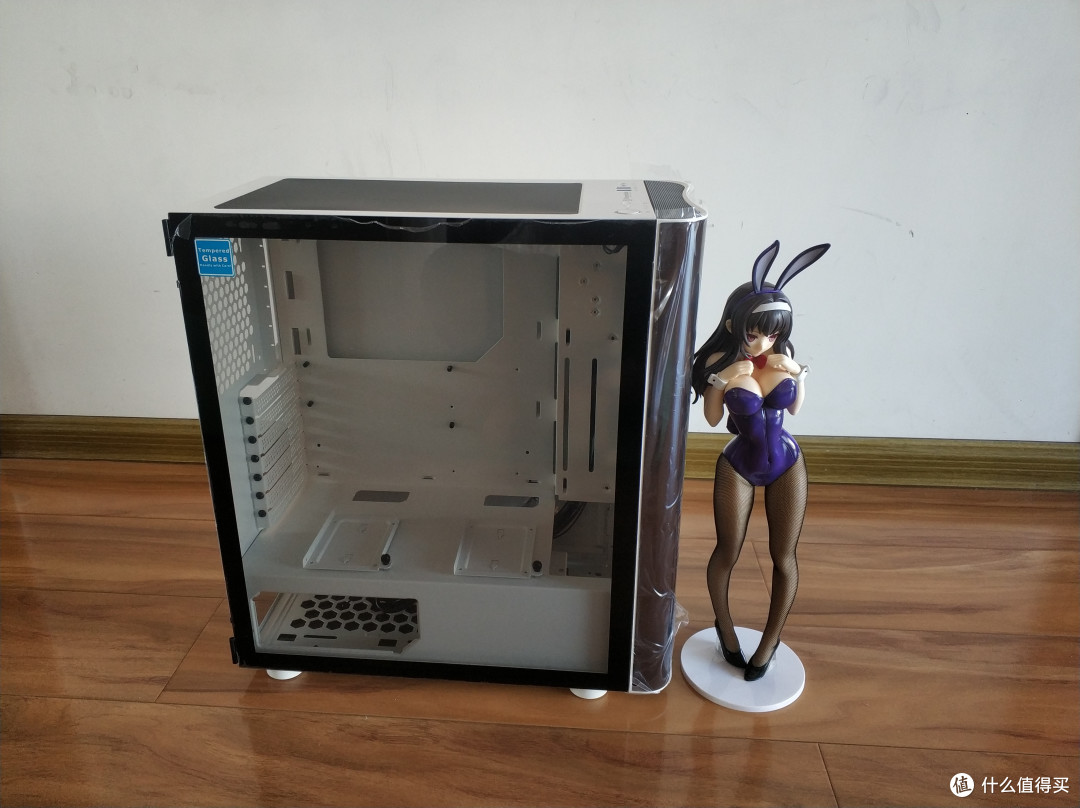

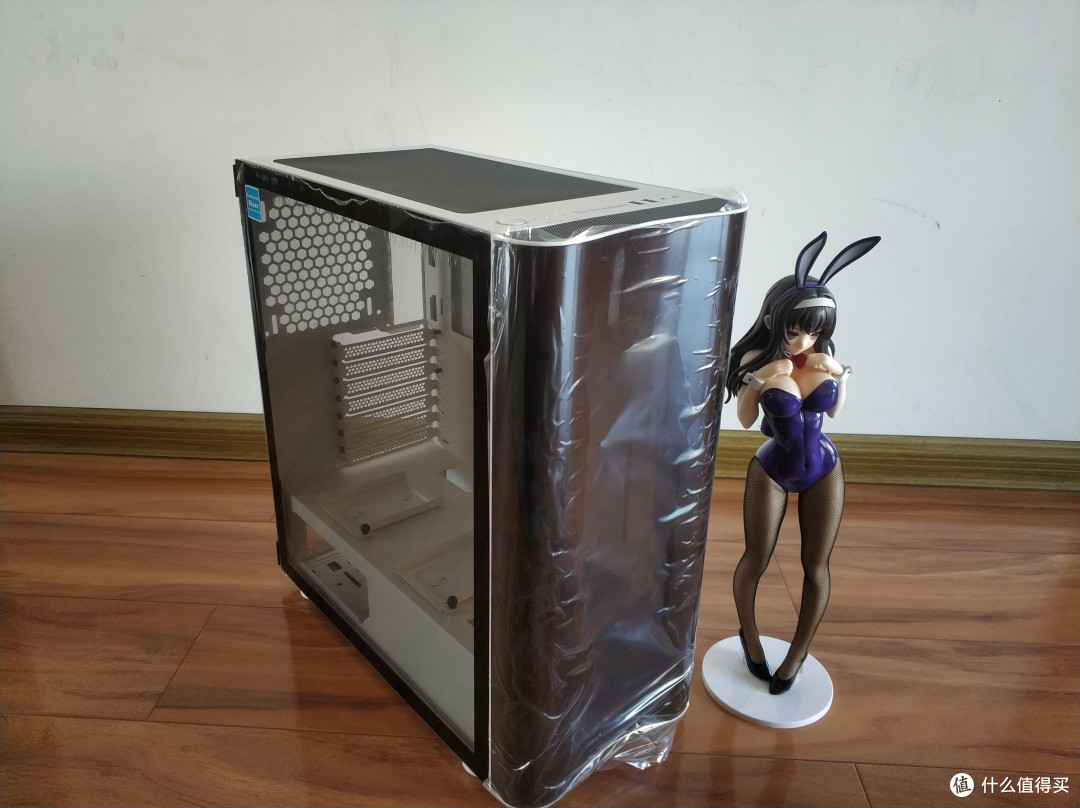

取出机箱，感觉机箱整体并不是很沉，侧面磁吸钢化玻璃材质确实让人眼前一亮。

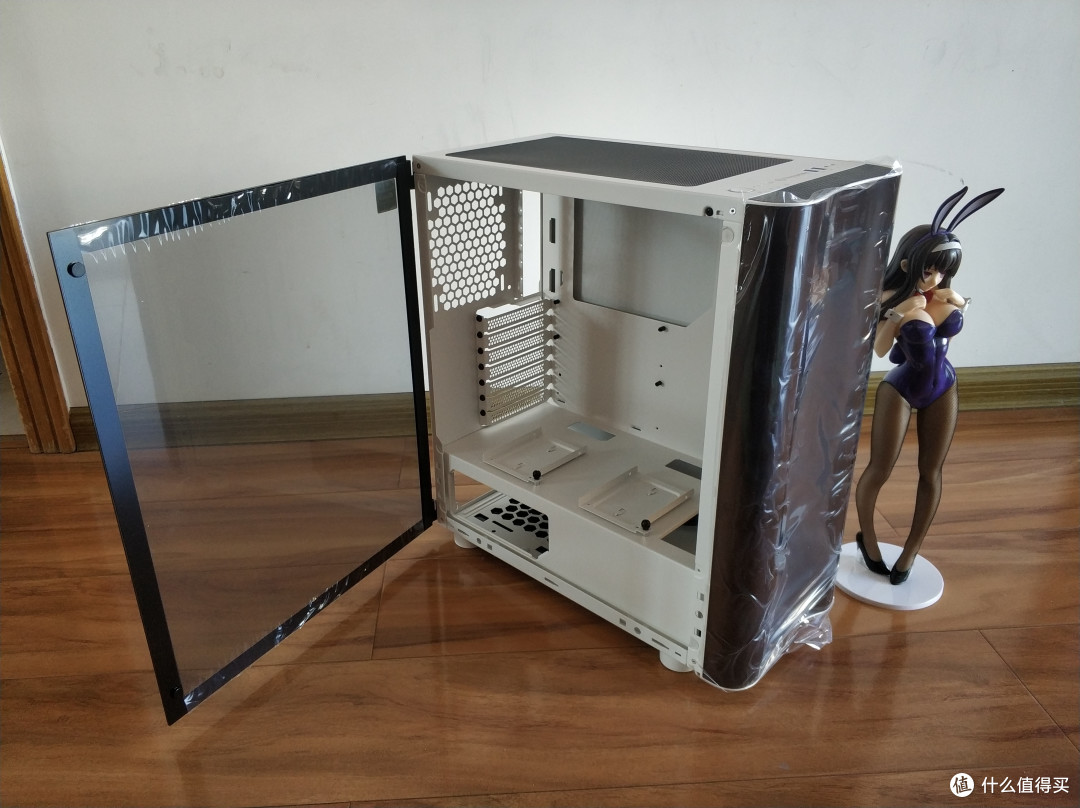

因为是侧面钢化玻璃磁吸结构，因此没有螺丝的设计让人觉得整洁，简直是强迫症患者的治愈者。
前置面板采用的是曲面结构，给人感觉在万众方方正正的机箱中有点不一样的味道，曲面面板采用棕色高透耐磨材质设计，其茶色设计也是为了让光污染和美观达到一个微妙的平衡，毕竟如果是高透设计，那么光污染将非常严重。

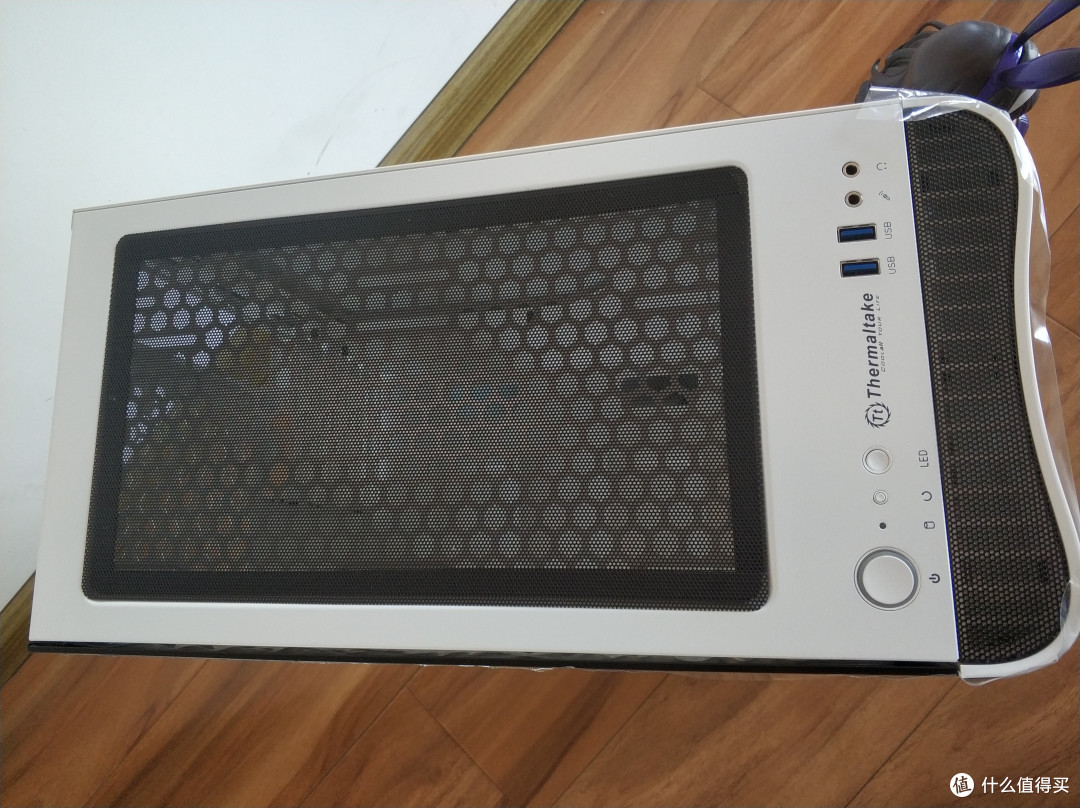

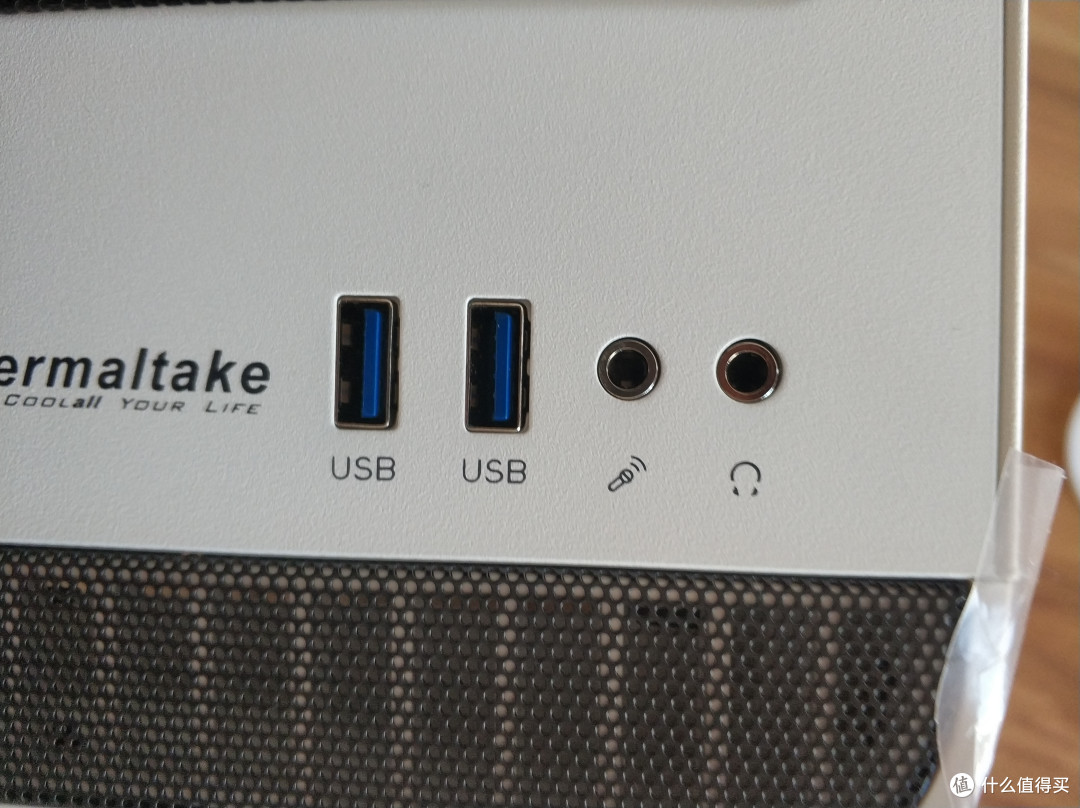

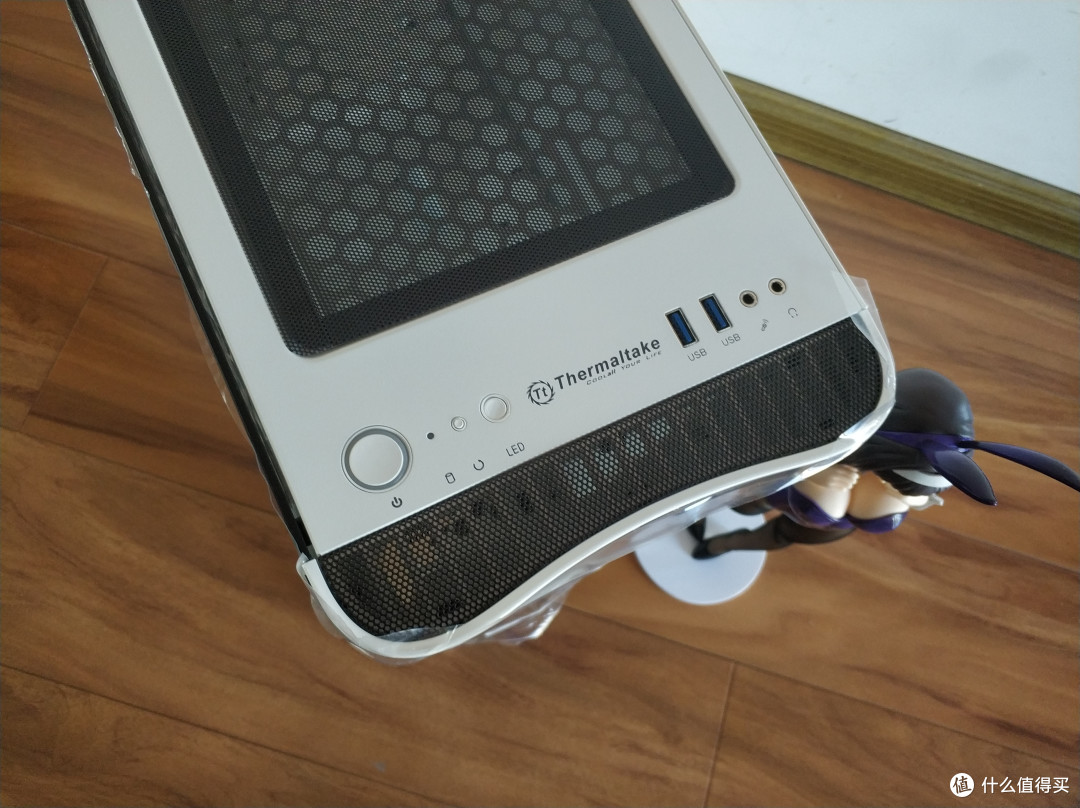

机箱上部按钮设计，两个USB3.0接口，让系统再提一次速，左起电源按钮，硬盘灯、重启按钮、这里值得一提的是LED控制按钮，搭配玲珑风扇，可以带来耀眼的个性体验。两个USB接口细节尚可。插U盘略紧，但做工不错，并没有毛刺现象发生。
插孔细节图，很多低价机箱容易败在细节上，例如插孔部分有毛刺、按钮歪歪扭扭。厂家如果处理不当，真的很容易降低用户好感度。

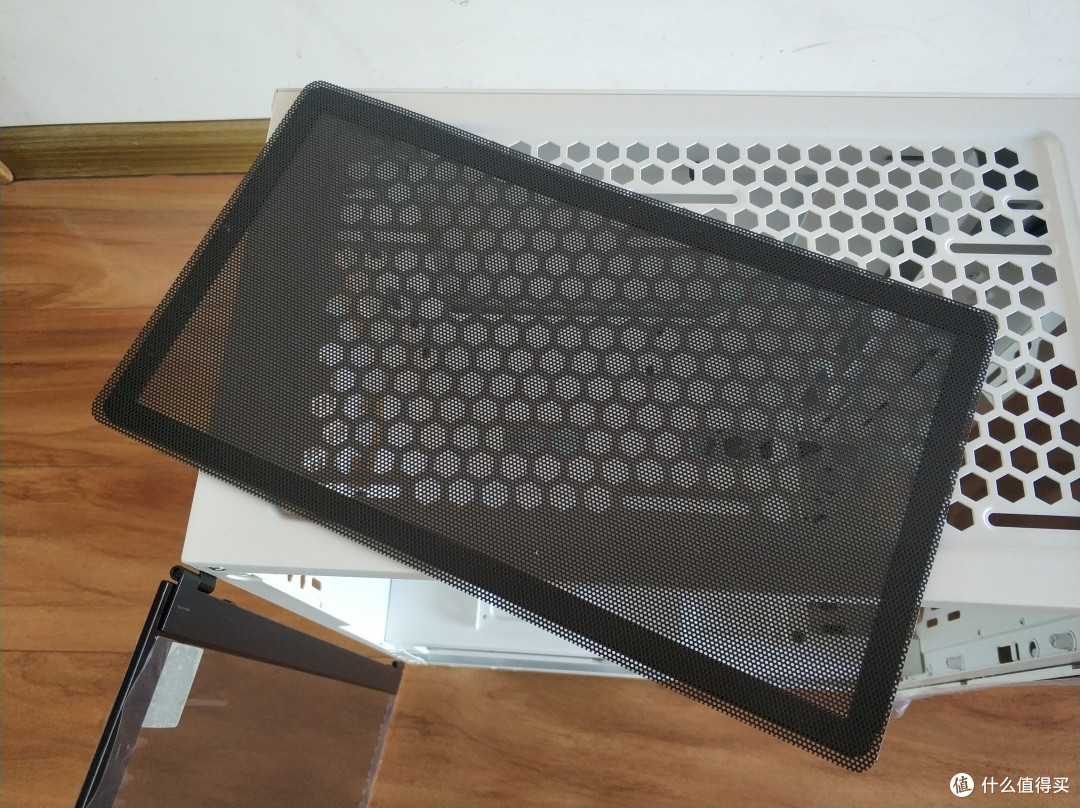

前置面板和顶部都设计有防尘网，尤其是顶部的防尘网是磁吸式结构，拆装特别方便，这又是细节好评+1.
防尘网细节做工不错，拆下来看并没有做工不整齐，毛刺等现象，说明TT对于品控还是值得表扬的。

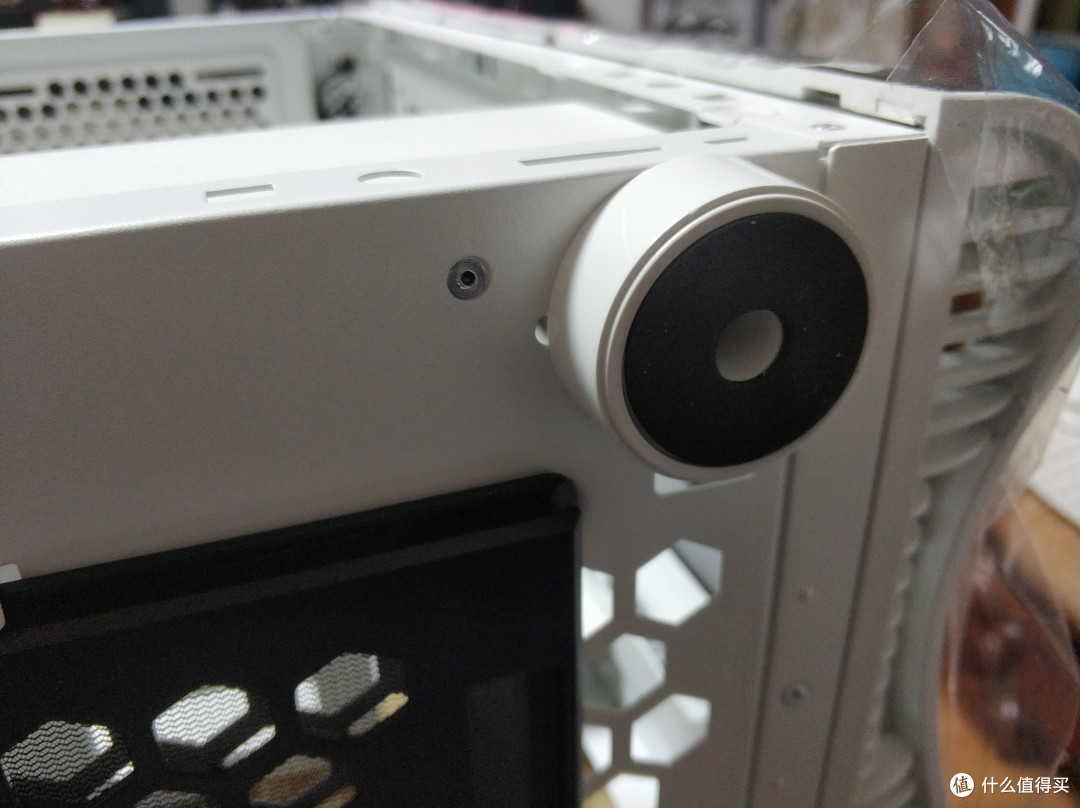

值得一提的是，侧面钢化玻璃虽然设计为磁吸结构，由合页固定。但是吸附的很紧，完全没必要担心会松脱，在磁吸处，有两个橡胶脚垫垫在磁吸结构上，关闭玻璃时不用担心玻璃会震坏，细节好评加1.

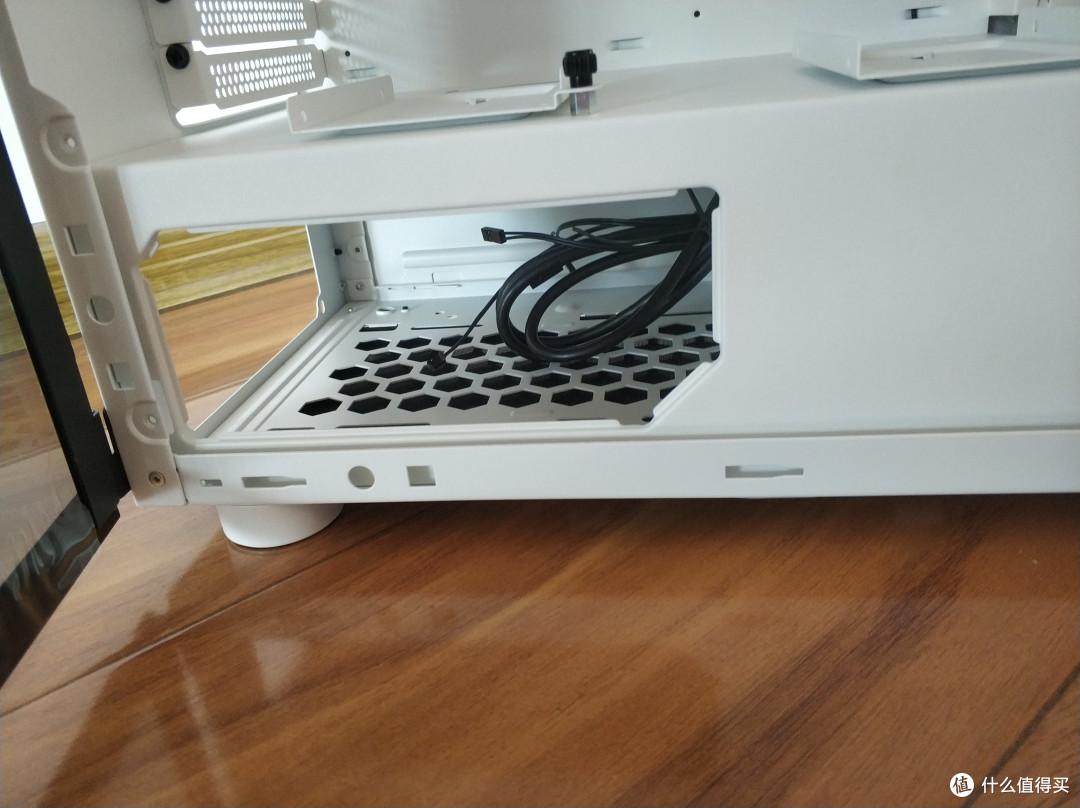

镂空的电源仓设计，可以露出电源的侧颜。在说明书上特意说明，请把风扇朝下安装，可以获得最优的风道效果。电源仓的上部还留有两个固态硬盘（或者2.5寸的的安装位。）
主板挡板的安装位设计比较有特色，有卡簧设计，主要是方便一些主板的挡板的安装。
挑战者H3机箱支持水冷冷排及显卡支架，可以看到内部空间还是很宽敞的。

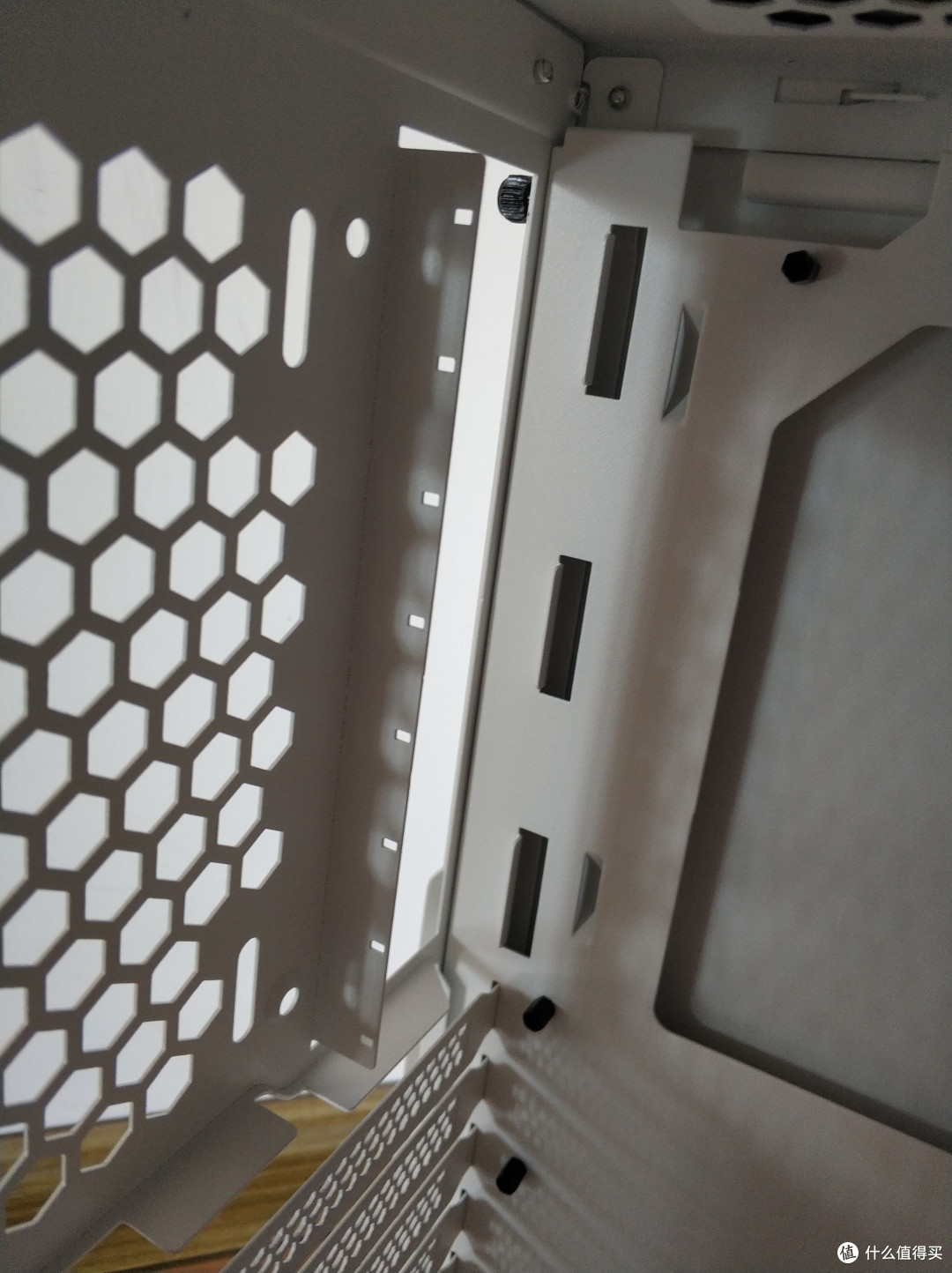

机箱后部风扇支持12厘米又或者14厘米风扇，用户可以个性化选择。可以看到有多个安装孔位。这点值得好评。背部金属侧板用的是两颗手拧螺丝固定，这点好评。

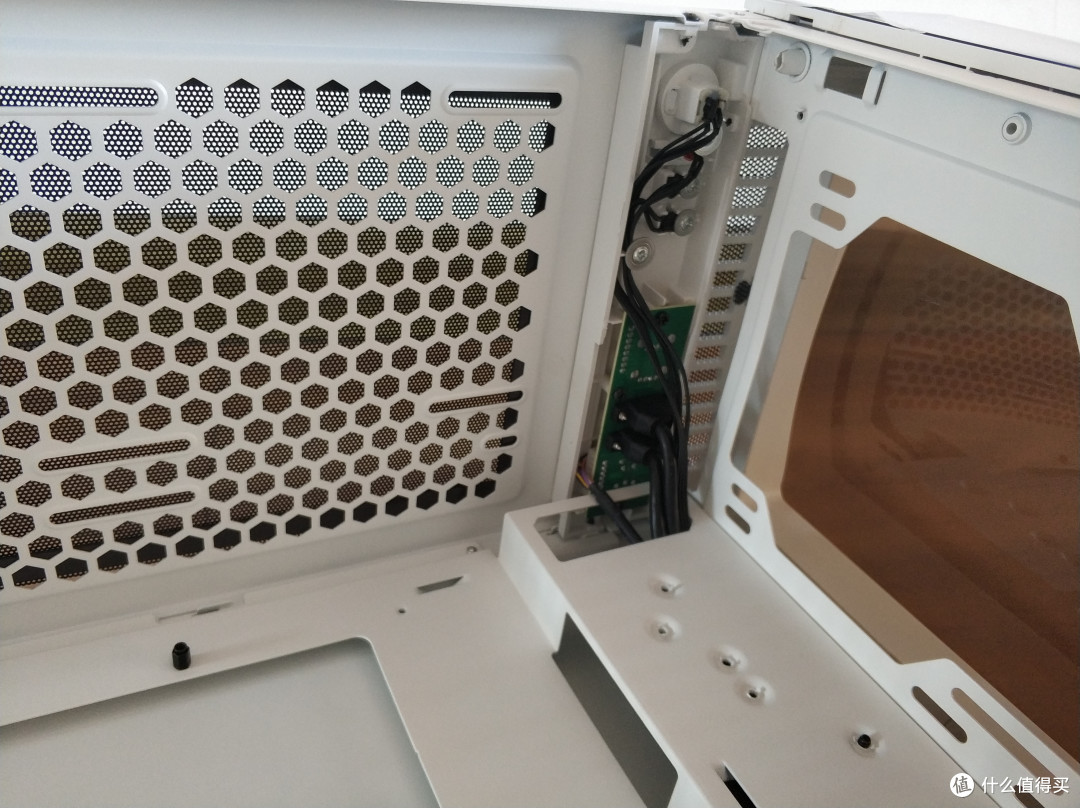

顶部机箱接口内部细节，可以看到中规中矩，既没有太出彩但也符合价格定位，没有毛刺，但做工也没有让人觉得精致。上部可以看到多个安装孔位，支持长冷排安装。
扩展槽并没有采用免工具设计，估计也是成本方面的考虑。

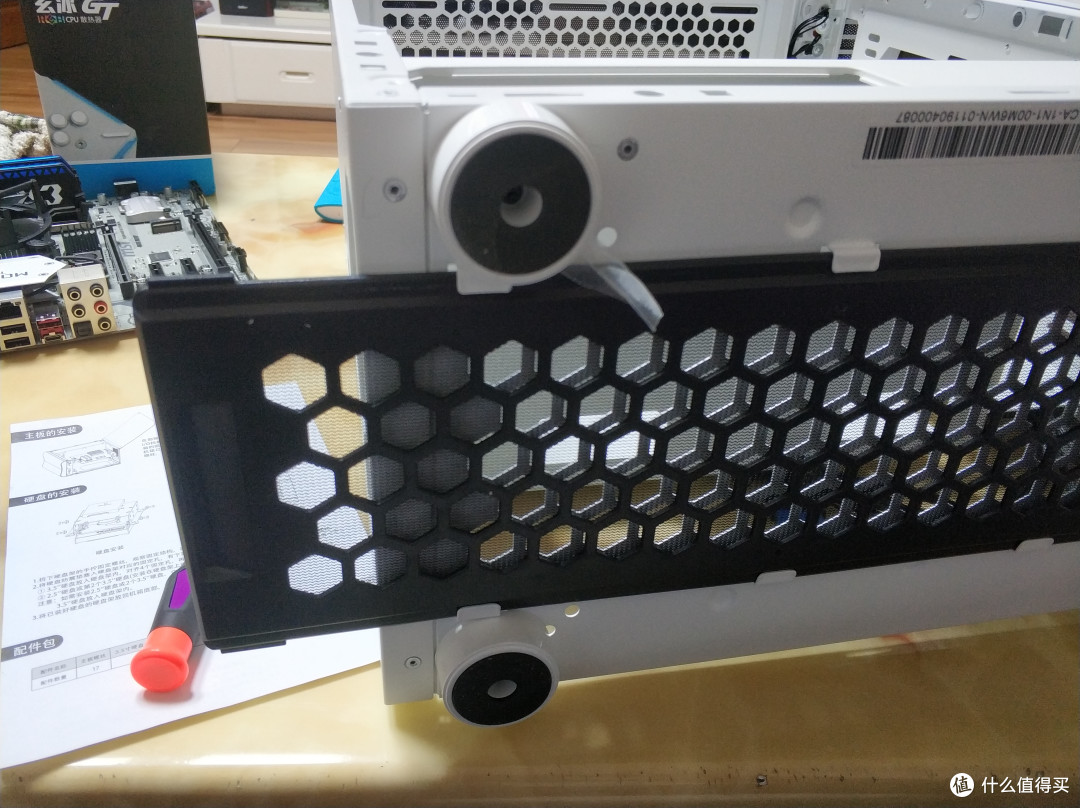

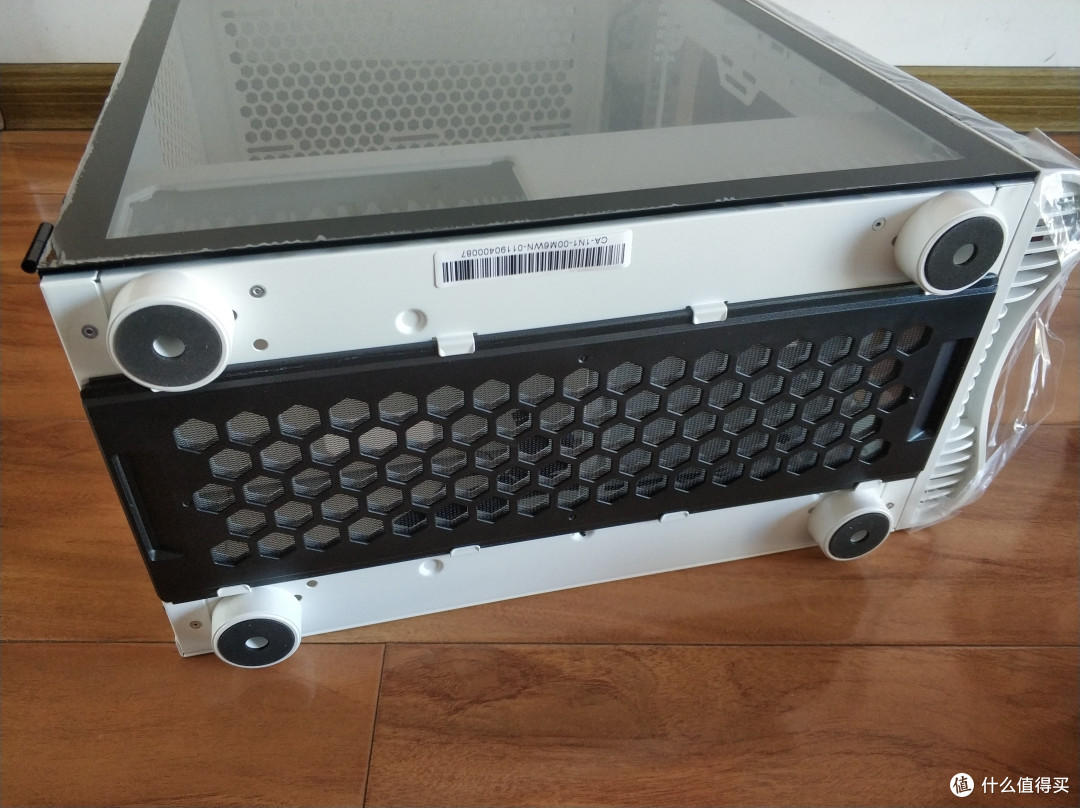

机箱底部采用大面积可拆卸防尘网和四个脚垫设计，脚垫采用了防滑缓冲垫，这样的设计有两点好处，提升散热性的同时也能拆下清洁。防滑脚垫的设计让机箱不论是在桌子上还是地面上都能保持稳固。
底部防尘网可拆下，材质为塑料，个人建议如果家里灰尘较大，可以套个黑色丝袜，能有效防尘且不影响通风。

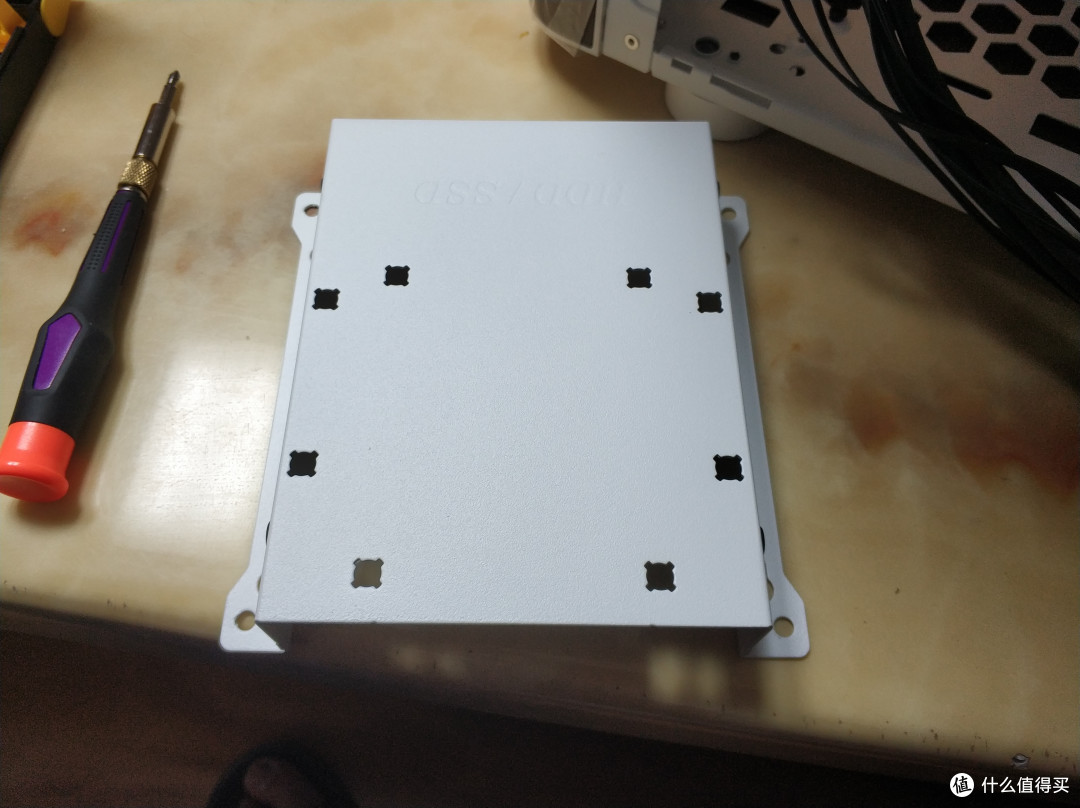

电源仓独立设计，在电源仓前部有个3.5寸硬盘安装模块，令人称赞的是，这部分只需要一个手动螺丝固定即可，其固定由四个卡簧前后抽插固定，更换硬盘或者安装硬盘非常简单。
硬盘仓支持双硬盘安装，上部安装可以硬盘顶部4个螺丝固定，下面可以硬盘侧面安装固定。

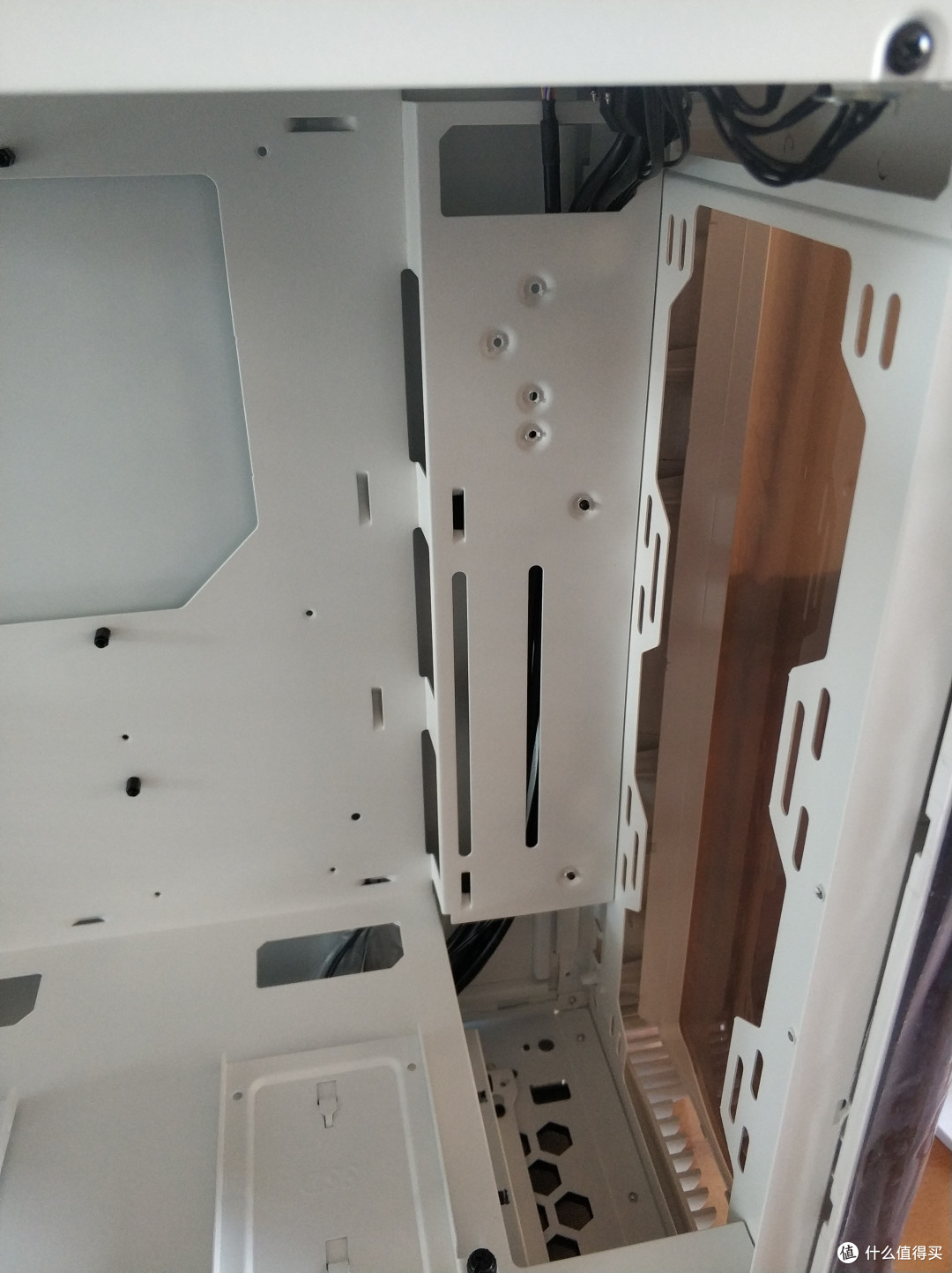

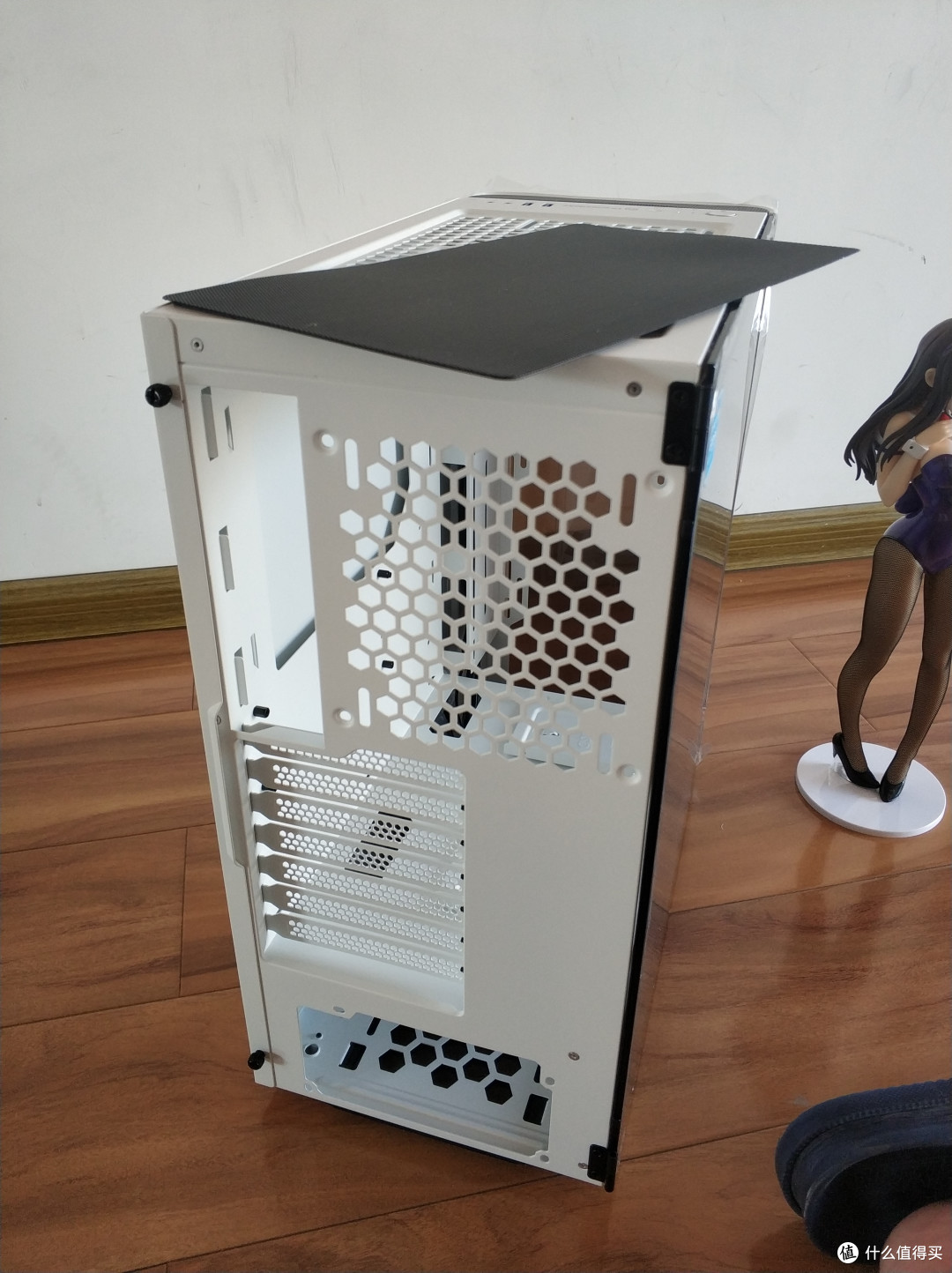

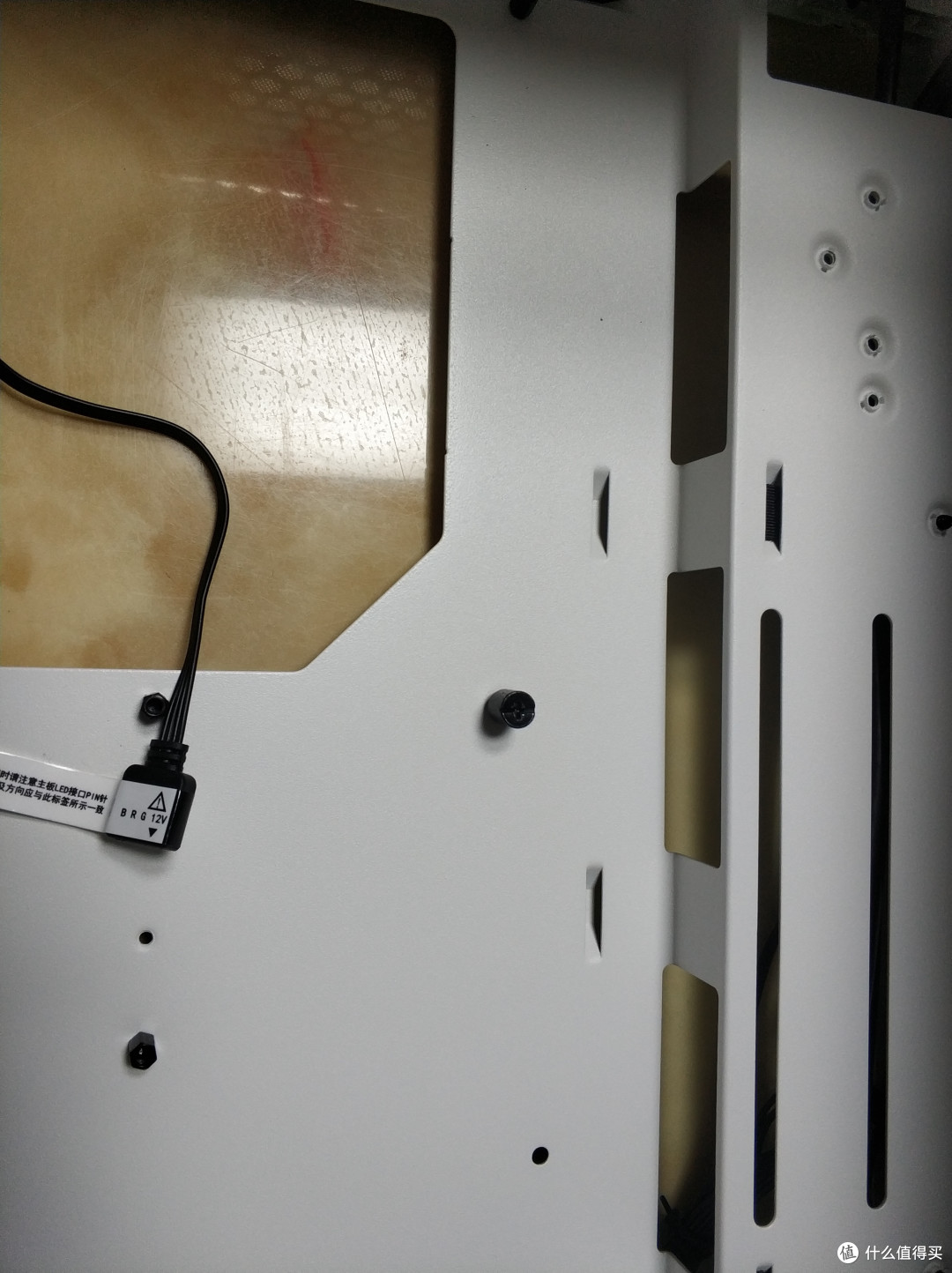

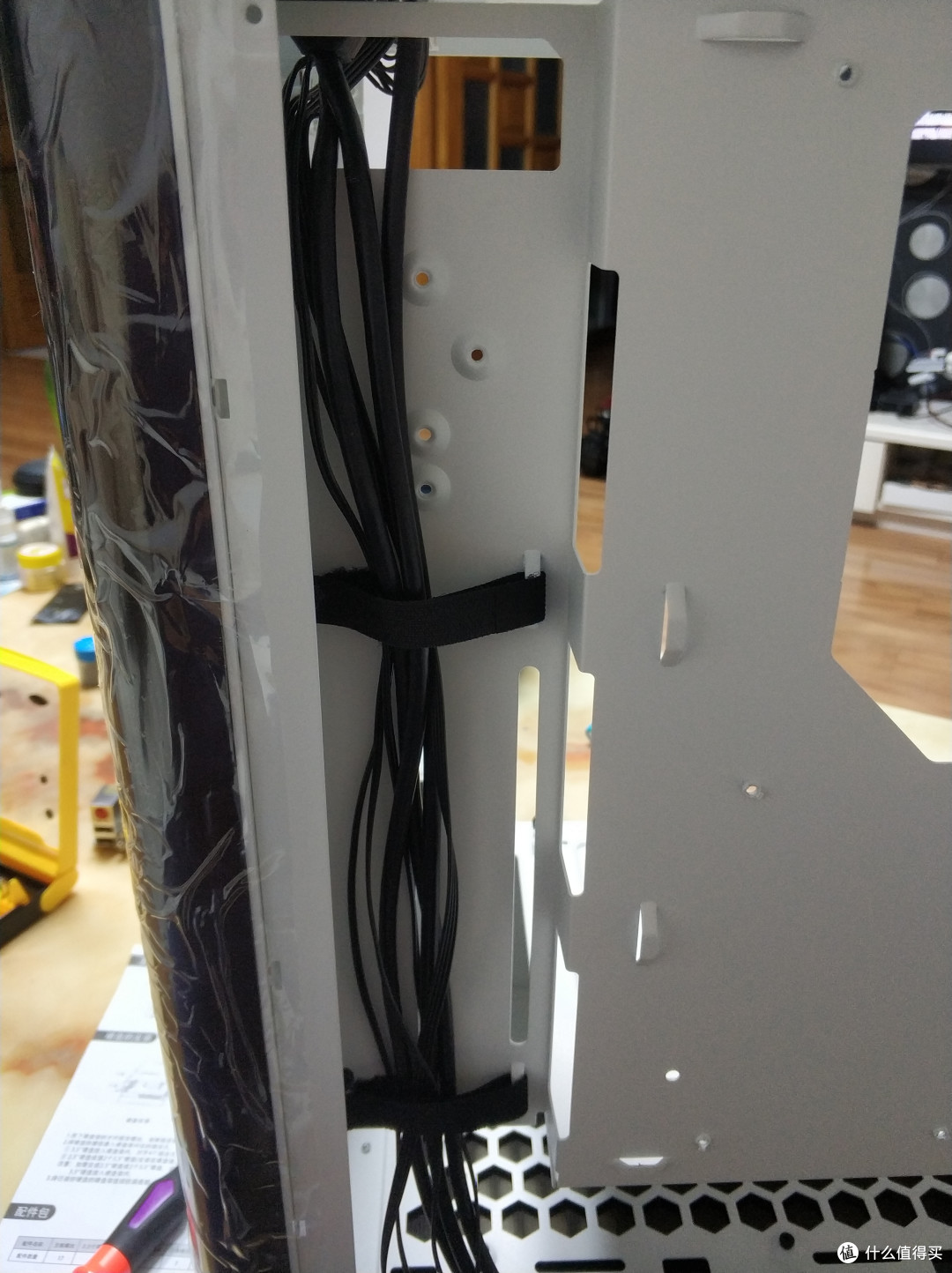

背部理线槽设计，挑战者H3的背部理线槽设计合理，理线位比较丰富，且深度与宽度足够，两个魔术扎带让理线变得很方便，背部突出的理线卡槽等小细节做的也到位，并没有什么毛刺出现，机箱整体喷漆也很均匀。

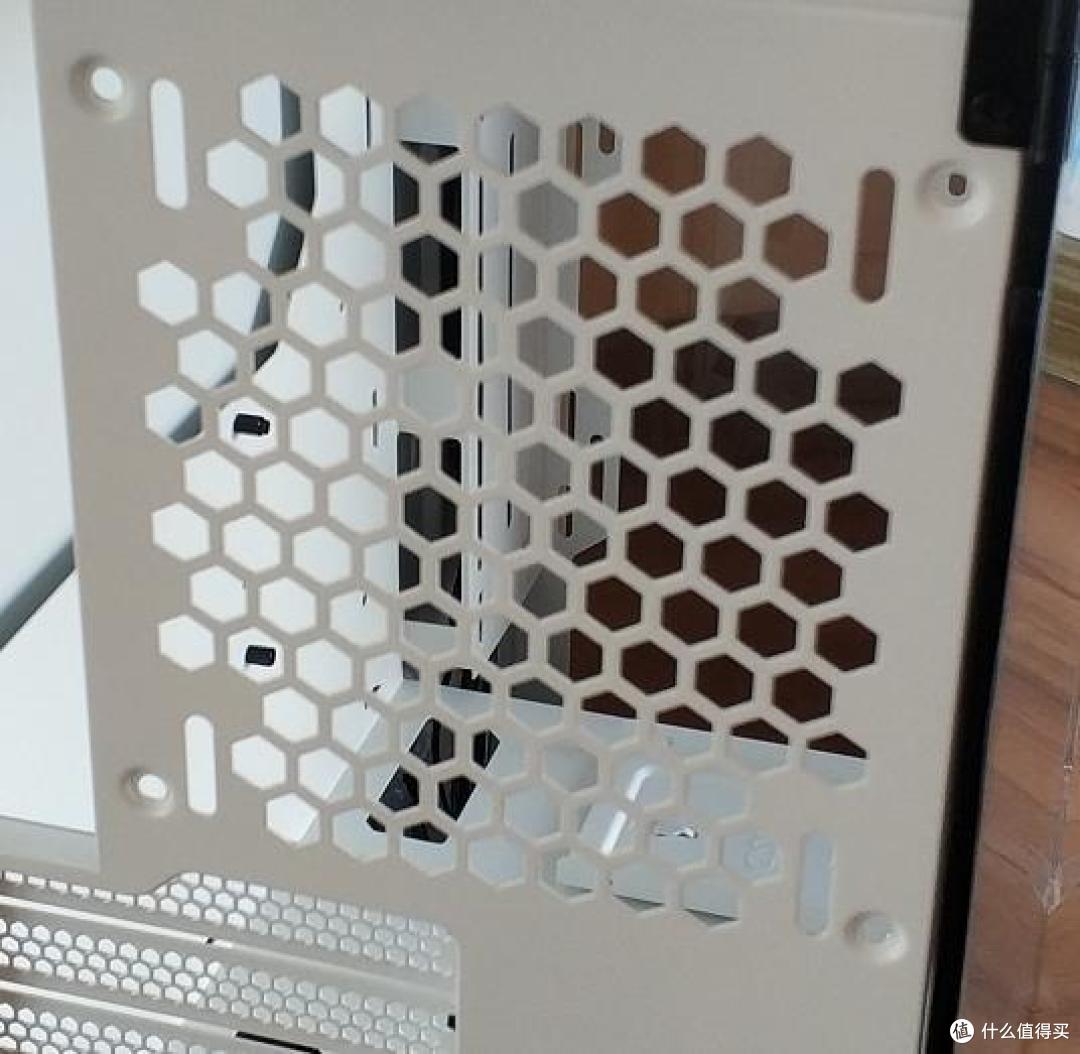

值得一提的是，挑战者H3对于主板的支持非常丰富，支持ITX、matx、ATX三种规格的主板，兼容性很强，且主板镂空区域较大，方便主板散热的同时，对于特殊规格的散热器背夹支持很好。H3机箱出厂就已经预装了6颗主板固定柱，但是机箱安装包仍然附赠了几个螺丝，方便不同规格不同版型的主板安装，图片中展示的是，固定主板固定柱的内六角螺丝，方便用户安装。
前面板可拆下，方便用户安装风扇或者冷排，这里值得一提的是，虽然本次评测也有玲珑风扇，但是这款机箱前面板有多个安装孔位，可以自由选择是安装冷排或者TT高级一些的RGB风扇。
例如 TT riing plus H12 RGB风扇实际上对于这款机箱来讲，效果更好，灯效也更加好看。

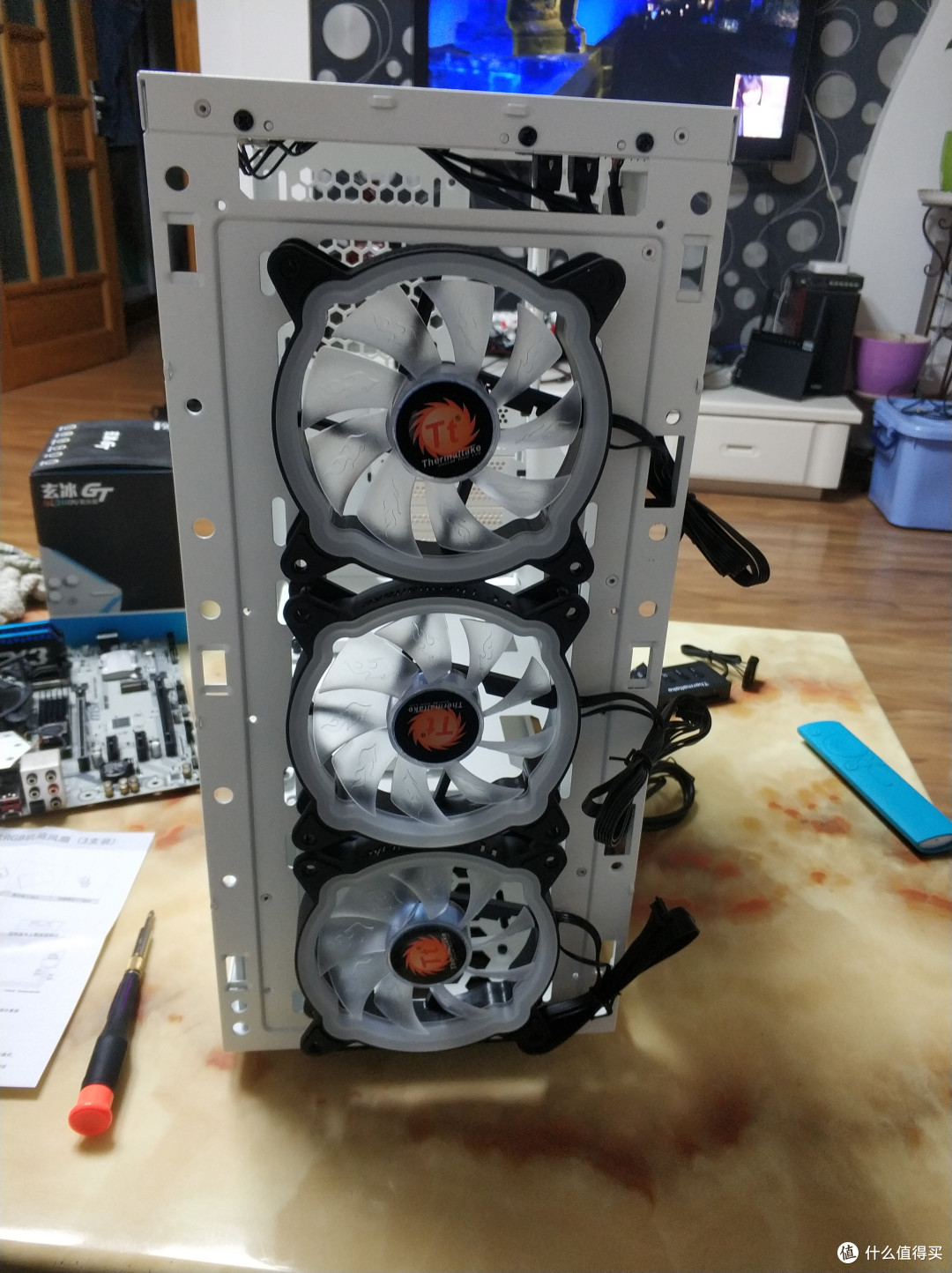

挑战者H3安装玲珑风扇效果图，机箱对于安装支持良好，没有卡位导致安装时工具伸不进去或者其他现象出现。
机箱部分总结
作为我首款接触的Thermaltake机箱，挑战者H3给人的感觉还是很惊喜的，在三百左右的价位是款性价比非常不错的机箱。首先是略带美感的前置曲面面板设计，让习惯机箱前置面板方方正正的我们有了不一样的美感，其次前置面板茶色设计也是为了让RGB灯效和灯光污染达到一个微妙的平衡。挑战者H3机箱的边角处理的很好，没有毛刺割手等现象存在，装机过程很顺利，随机箱附赠的螺丝质量不错，全部黑化处理。机箱自带RGB控制键好评。
当然世上没有完美无瑕的产品，挑战者H3机箱同样也有以下痛点希望改进：
1、冷排不适宜安装在机箱上部，实测会挡住内存位置。冷排最佳安装位置竟然是前置面板位置。这样的设计让上下进风的风道有影响
2、说明书介绍的太简单。拆前置面板如此紧俏，让我怀疑是不是我用错力了。说明书对于散热器安装介绍几乎没有。
3.这点仁者见仁，智者见智，机箱不带风扇，机箱不带风扇，机箱不带风扇。但个人觉得这点算作缺点也不尽然，毕竟这样对于RGB风扇可以有更多选择，例如选择TT的riing h12风扇的RGB效果会好于玲珑风扇。
第三部分 玲珑风扇测评
玲珑风扇是TT出品的入门级RGB风扇，相对来说，TT的风扇的级别区别分别如下

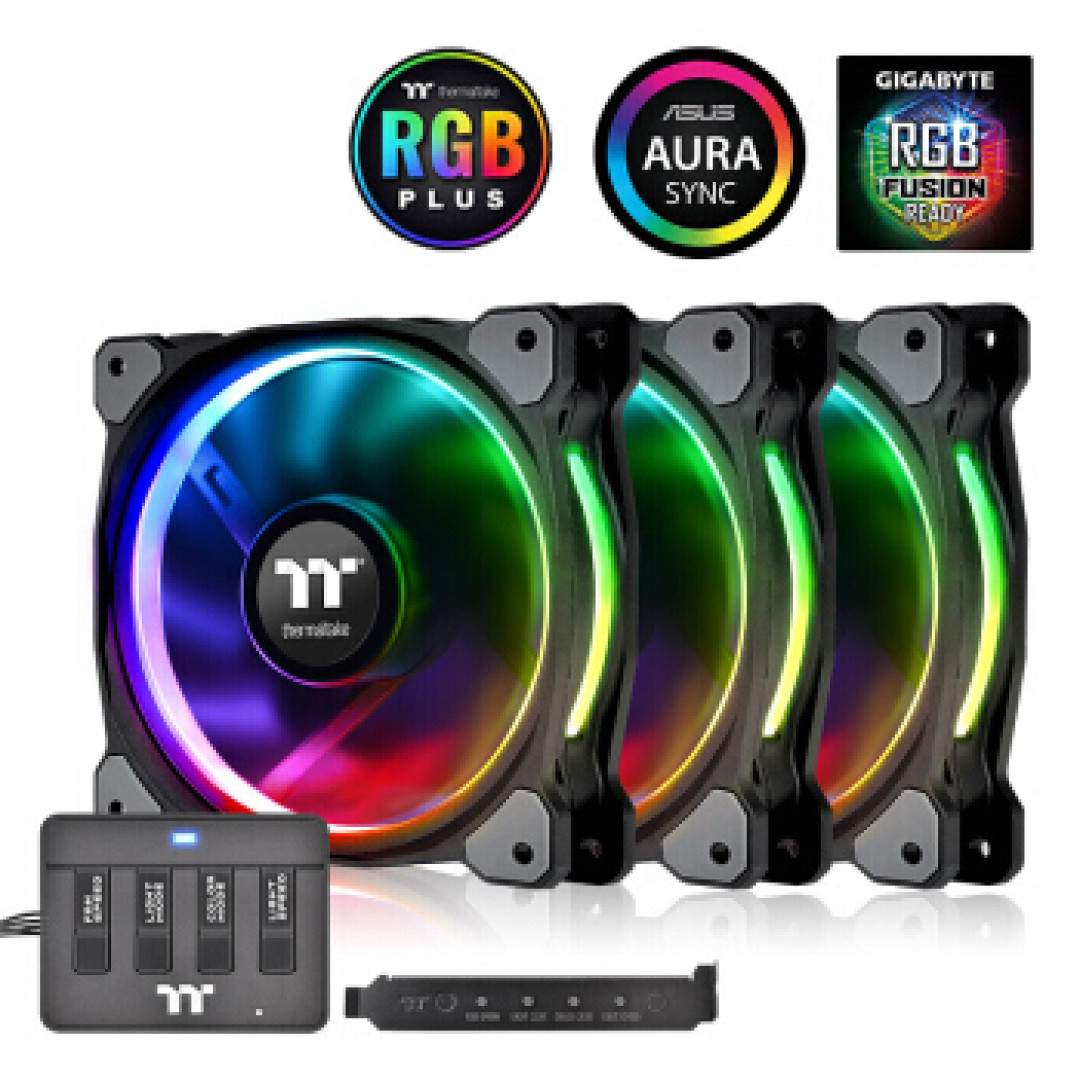

这款支援1680万色，京东售价559元。 支援防震系统
这款也叫RIING PLUS ，但是支援色彩为256色。京东售价499元 ，需要注意的是，这款风扇支持转速为500至1500转，转速越大，风量也越大。
今天测评的就是这款入门级风扇，虽然支持RGB,但是只支援6色调节。价格也很便宜，京东售价179元。

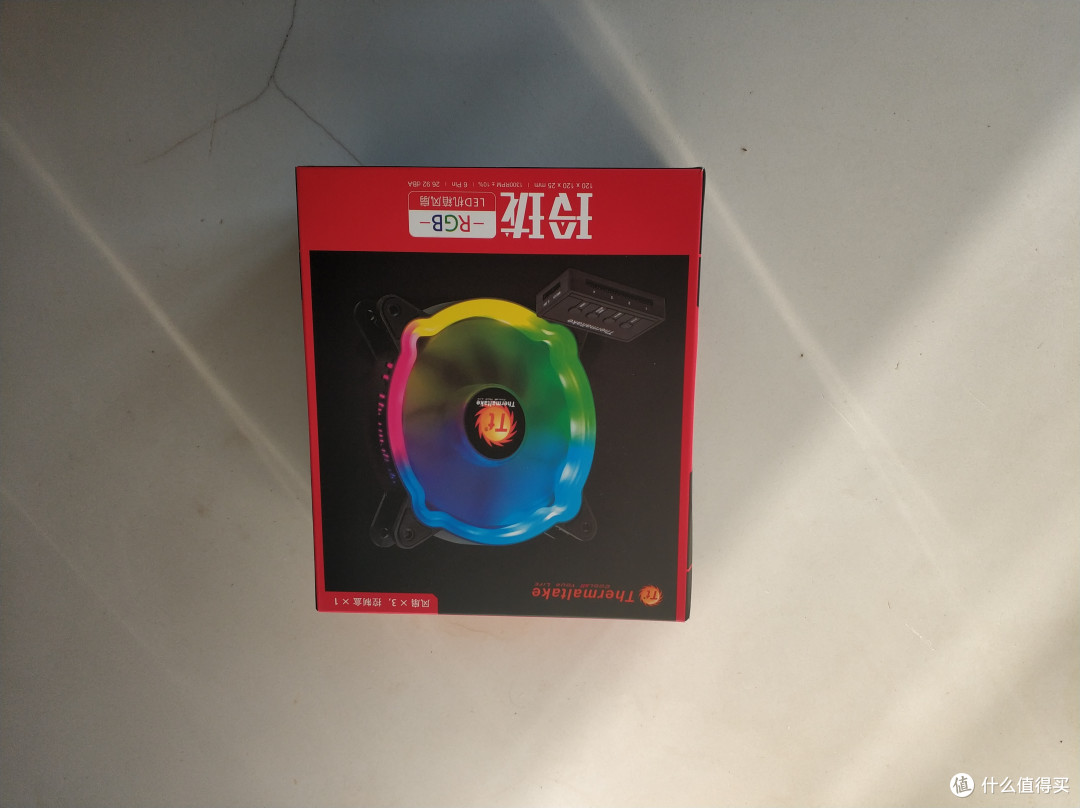

RGB风扇套装包装正面

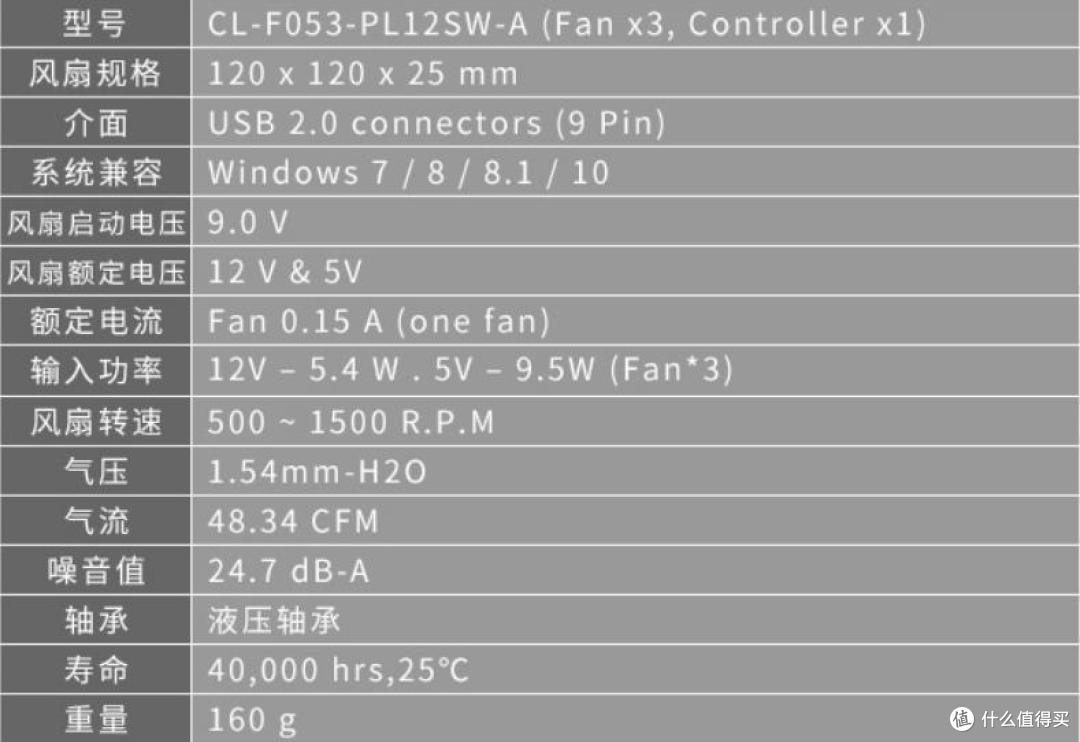

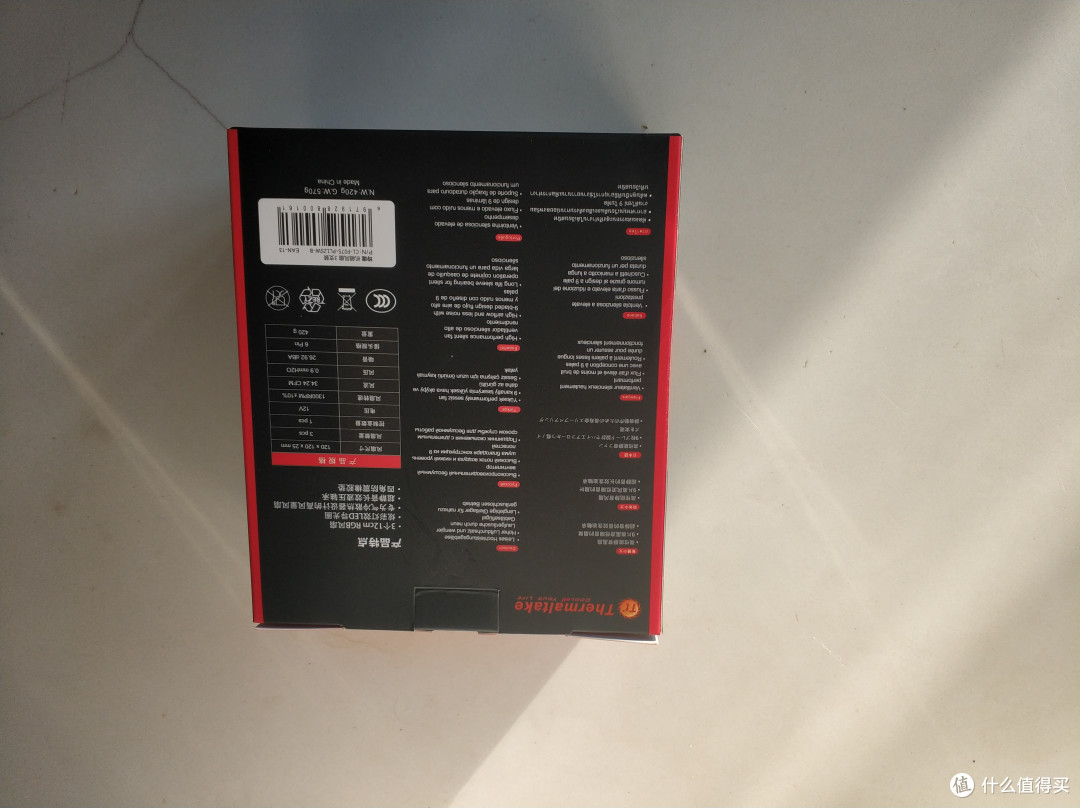

RGB玲珑风扇包装反面，反面主要是产品特点和技术参数，图片可能不够清晰，这里上一张官宣图。玲珑风扇转速在1300正负10%转左右。
我一直对TT的风扇抱有好感，因为就算不是RGB灯效,其噪音和散热效果都不错。

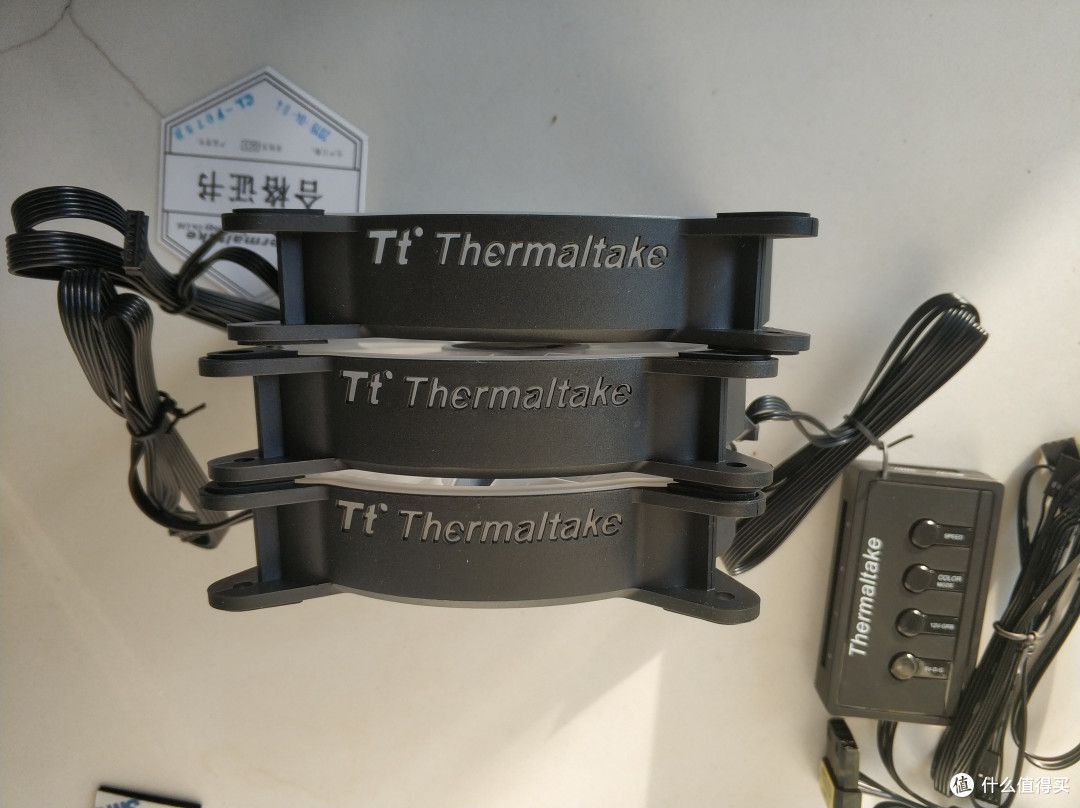

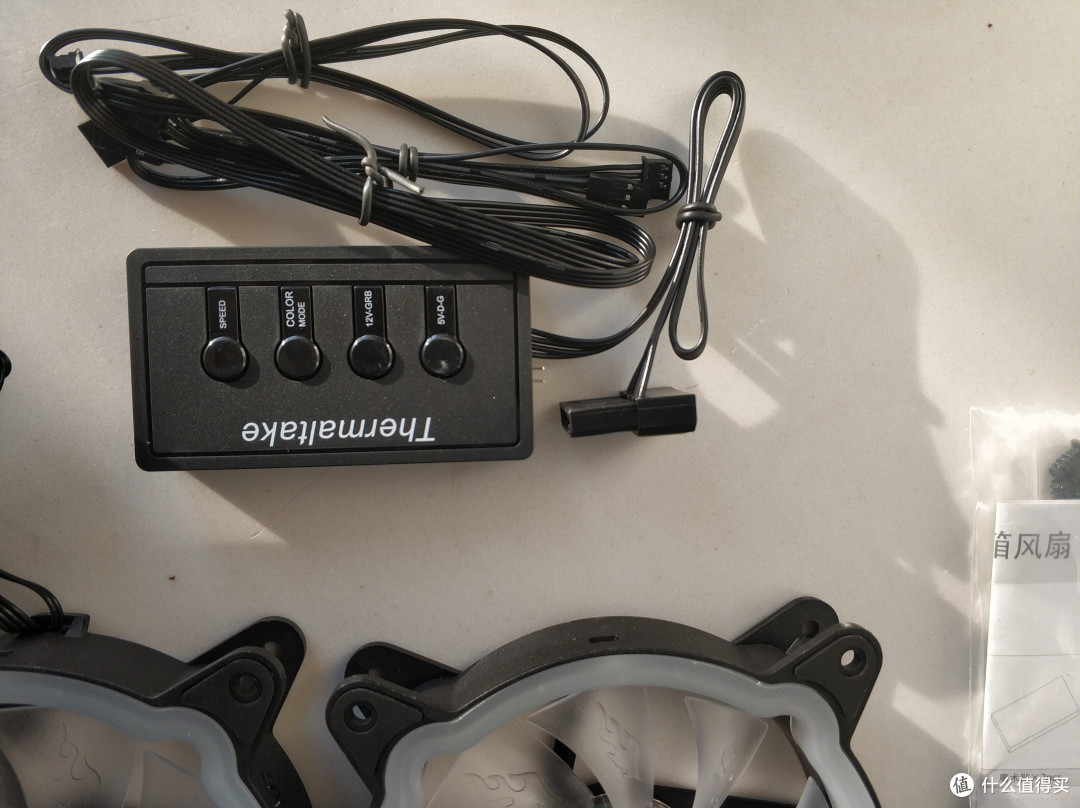

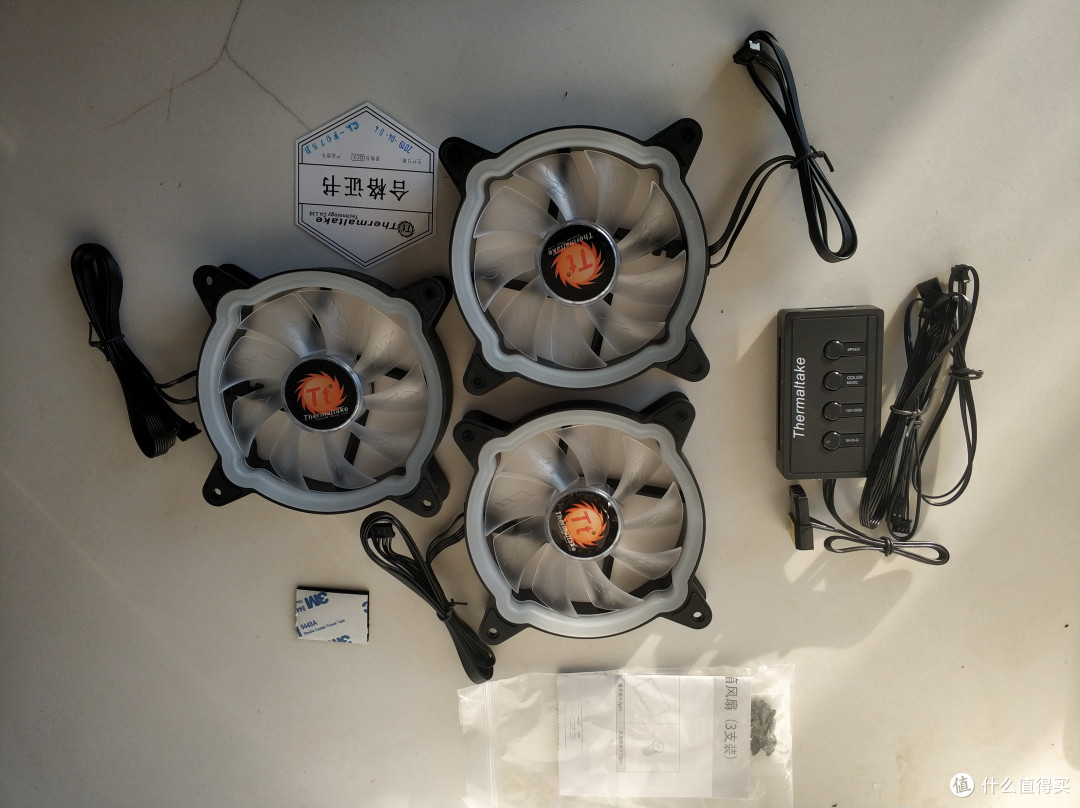

内容物包含控制盒一个，三个风扇、一些线缆和12颗风扇螺丝。需要注意的是，玲珑风扇必须搭配玲珑风扇控制盒使用，其风扇接口为6PIN接口。
其风扇上部有thermaltake的镂空LOGO，看上去很赞。
控制盒细节图，上面有四个按钮，四个按钮的作用分别如下图所示
依次是5伏信号源，12伏信号源，颜色模式，灯光调速。
玲珑风扇控制盒支援8只风扇，可同时控制8只风扇，但必须注意的是，接驳风扇必须按照控制盒的编码依次安装。其控制盒侧面有数字编码。

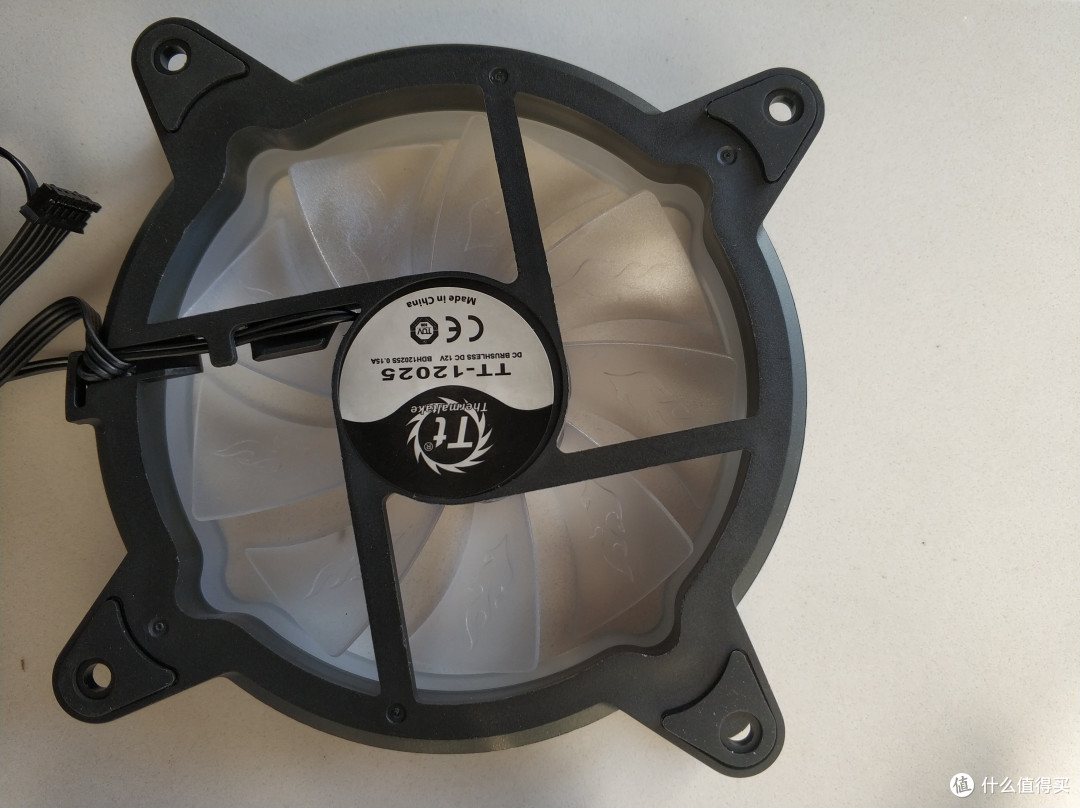

风扇细节图，通过这张图片告诉我们以下信息，TT采用的是九叶风扇设计，九叶设计可以提升集中风压。四个边角采用了防震脚垫设计，可有效降低共振噪音。

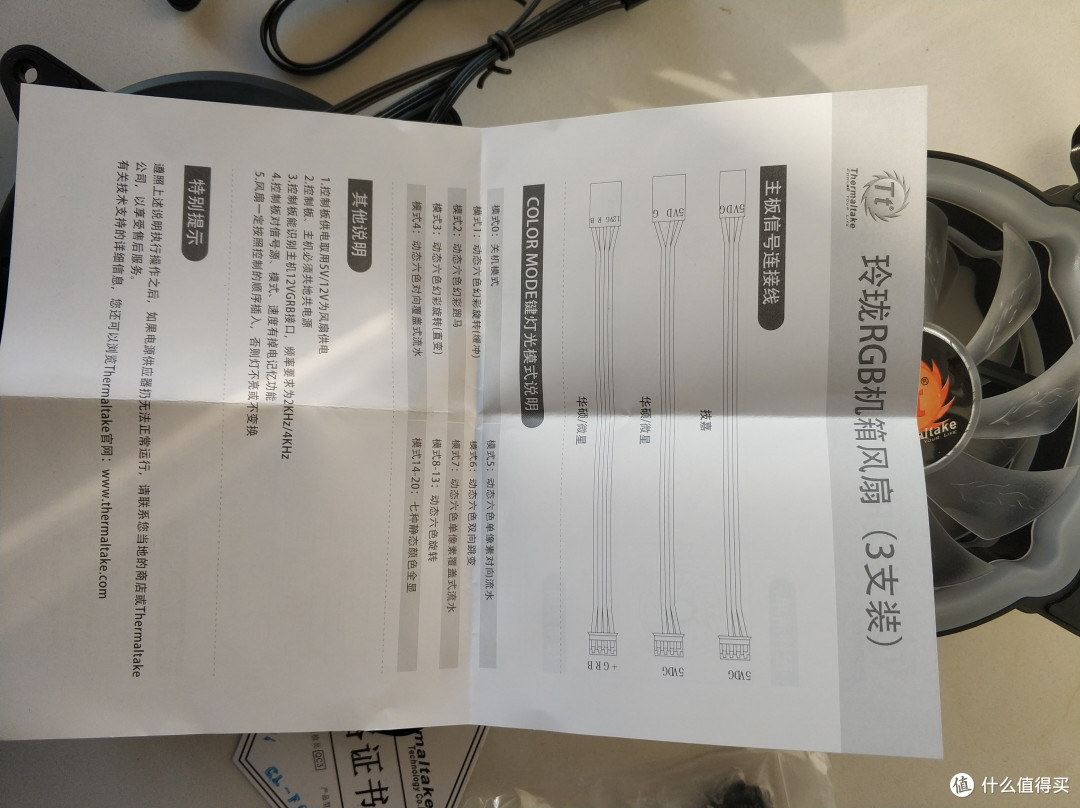

玲珑风扇说明书，这里需要说明的是，随风扇附送的线要区分主板来安装，如果是技嘉主板，请插入最上面没有分叉的5伏控制线，如果是华硕微星主板，则可以插入分叉的5伏控制线，12伏控制线则是华硕微星共用，这点需要看主板品牌，且主板插针情况而定，所以说明书必看。
装机效果图和噪音测试部分
玲珑风扇支援9种特效，分别是模式1：动态六色幻彩旋转（缓冲模式）模式2：动态六色幻彩跑马 模式3：动态六色幻彩旋转（直变模式）模式4：动态六色对向覆盖式流水 模式5：动态六色单像素对向流水模式6：动态六色双向跳变 模式7：动态六色单像素覆盖式流水 模式8：动态六色旋转 模式9：七种静态颜色全显。其实还有模式0，关机模式也就是灯效全暗，这时就是一个静音风扇。

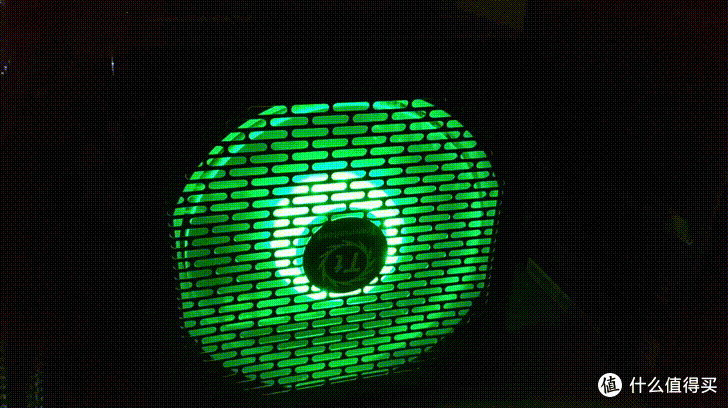

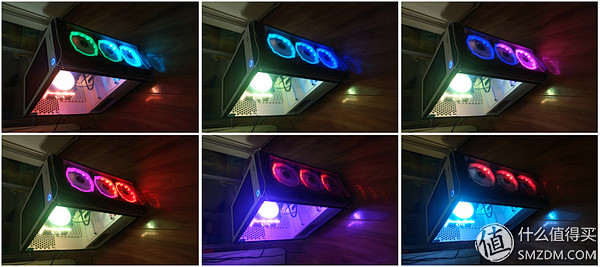

风扇效果图

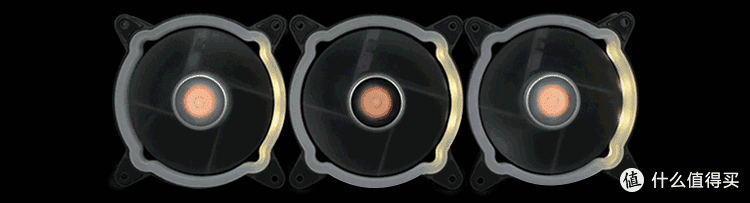

风扇效果图2。个人感觉不够直观，直接上动态图，你们感受一下。
噪音测试采用的是手机APP分贝仪，贴近机箱10厘米测的噪音。
平均分贝在45分贝左右。玲珑风扇官方参数分贝在26.92分贝。本次测试为三个风扇加上处理器风扇（处理器风扇为玄冰GTRGB风扇。）可以说是相当的静音了。
玲珑风扇采用RGB六色设计，支援主板联动、支援减震脚垫、支援控制盒九种灯效模式，内置15颗LED灯等设计，确实给挑战者H3机箱增色不少，且噪音控制也非常不错，是个不错的RGB风扇入门选择。
P.S:本次装机配置如下：
处理器:INTEL I5 8500

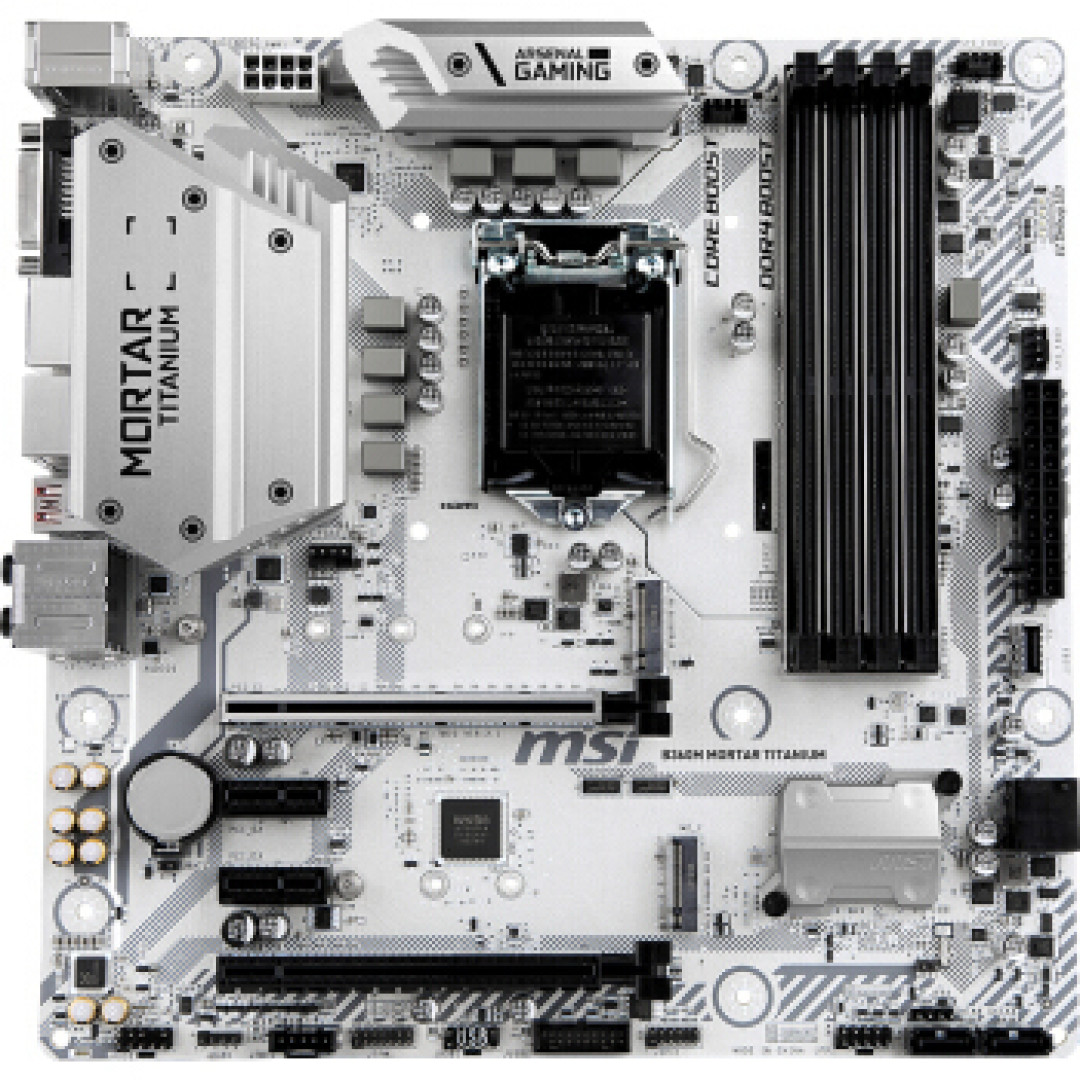

主板：微星MSI B360 MORTAR TITANIUM小钢炮 钛金板
主板支援RGB灯效，且有RGB接口和相应主板RGB控制软件。

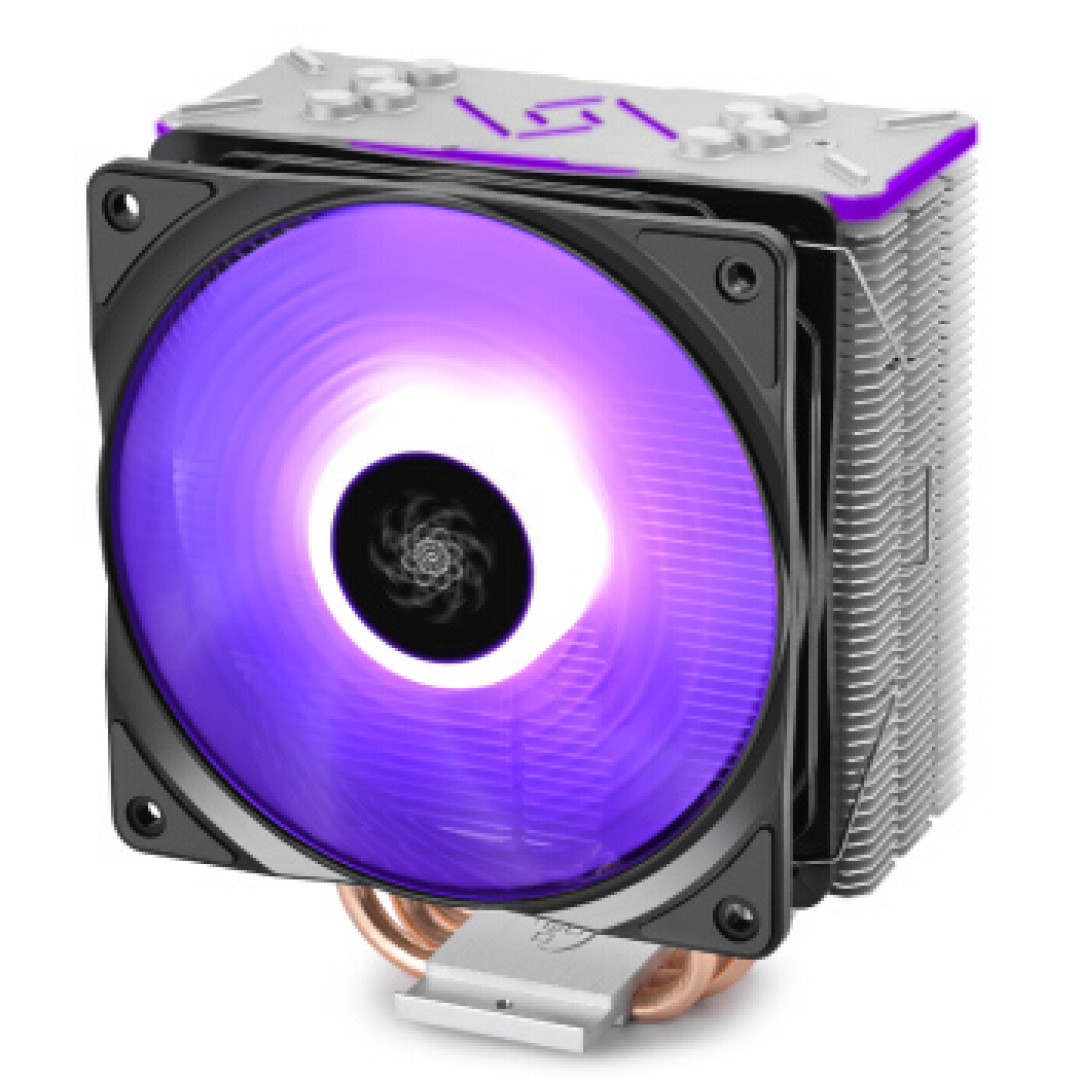

处理器散热器：九州风扇玄冰GT ，风扇本身支援RGB多种灯效
内存条：金泰克 8G DDR4 2666 x2
固态硬盘：惠普EX900 NVME 512G
